MANUAL DE UTILIZADOR HBOU 822 NE HOOVER

Konformität Durch das Zeichen auf diesem Produkt wird seine Einhaltung aller geltenden Sicherheits-, Gesundheits- und Umweltanforderungen bestätigt, die gesetzlich für dieses Produkt vorgeschrieben sind.49 Obrigado por adquirir este produto. Antes de usar o seu frigorífico, por favor leia este manual de instruções cuidadosamente para maximizar o seu desempenho. Guarde toda a documentação para uso subsequente ou para outros proprietários. Este produto foi previsto apenas para uso doméstico ou aplicações semelhantes, tais como: - a zona da cozinha para o pessoal em lojas, escritórios e outros ambientes de trabalho - em quintas, pela clientela de hotéis, motéis e outros ambientes de tipo residencial - em pensões (B & B) - para serviços de catering e aplicações semelhantes que não para venda a retalho. Este aparelho deve ser usado apenas para armazenar comida, qualquer outro uso é considerado perigoso e o fabricante não será responsável por quaisquer omissões. É também recomendado que anote as condições da garantia. Para obter o melhor desempenho possível e um funcionamento livre de problemas do seu aparelho, é muito importante que leia cuidadosamente estas instruções. Caso não cumpra estas instruções, poderá invalidar o seu direito a assistência gratuita durante o período de garantia.

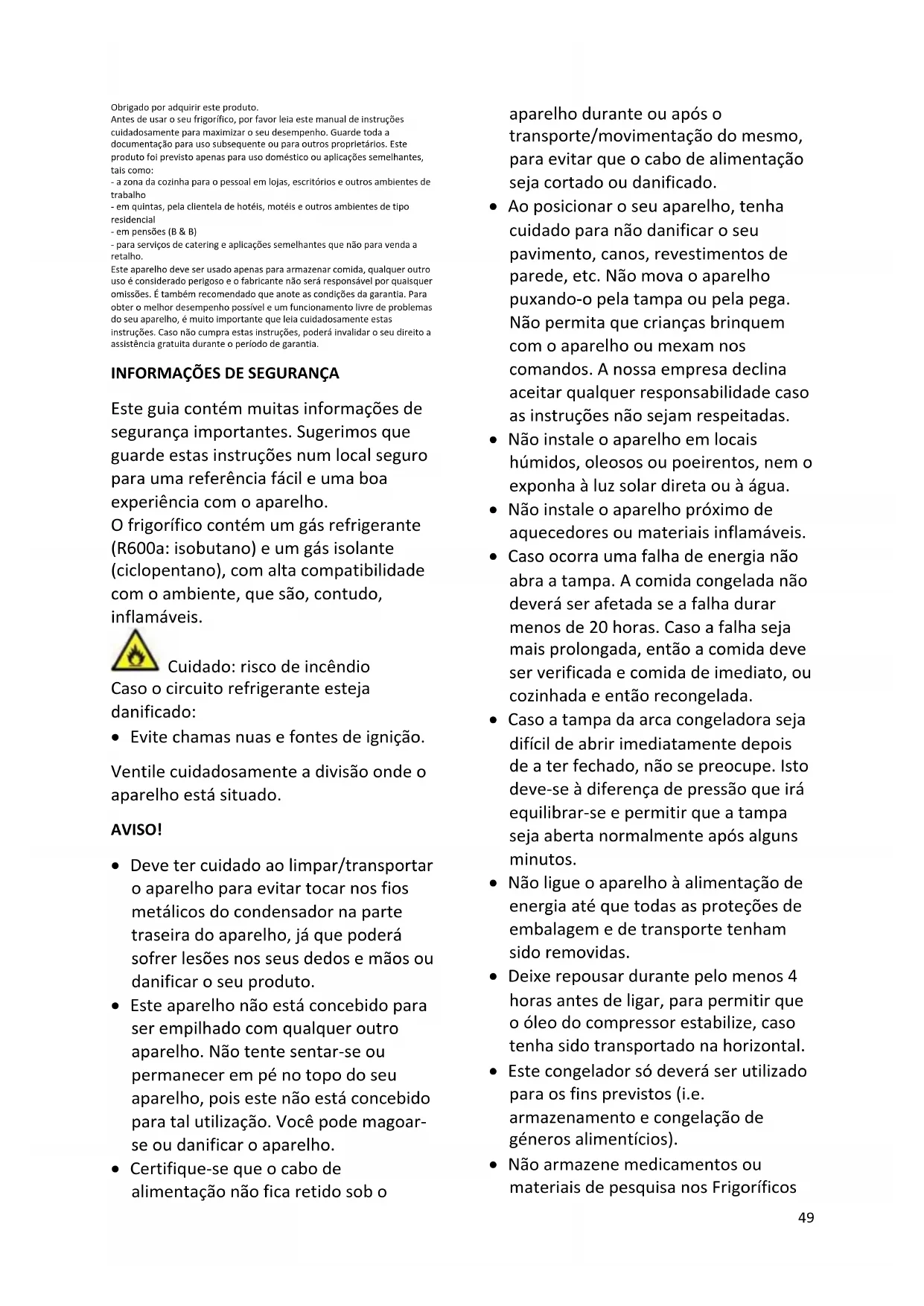

INFORMAÇÕES DE SEGURANÇA

Este guia contém muitas informações de segurança importantes. Sugerimos que guarde estas instruções num local seguro para uma referência fácil e uma boa experiência com o aparelho. O frigorífico contém um gás refrigerante (R600a: isobutano) e um gás isolante (ciclopentano), com alta compatibilidade com o ambiente, que são, contudo, inflamáveis. Cuidado: risco de incêndio Caso o circuito refrigerante esteja danificado:

• Evite chamas nuas e fontes de ignição. Ventile cuidadosamente a divisão onde o aparelho está situado. AVISO!

• Deve ter cuidado ao limpar/transportar o aparelho para evitar tocar nos fios metálicos do condensador na parte traseira do aparelho, já que poderá sofrer lesões nos seus dedos e mãos ou danificar o seu produto.

• Este aparelho não está concebido para ser empilhado com qualquer outro aparelho. Não tente sentar-se ou permanecer em pé no topo do seu aparelho, pois este não está concebido para tal utilização. Você pode magoar- se ou danificar o aparelho.

• Certifique-se que o cabo de alimentação não fica retido sob o aparelho durante ou após o transporte/movimentação do mesmo, para evitar que o cabo de alimentação seja cortado ou danificado.

• Ao posicionar o seu aparelho, tenha cuidado para não danificar o seu pavimento, canos, revestimentos de parede, etc. Não mova o aparelho puxando-o pela tampa ou pela pega. Não permita que crianças brinquem com o aparelho ou mexam nos comandos. A nossa empresa declina aceitar qualquer responsabilidade caso as instruções não sejam respeitadas.

• Não instale o aparelho em locais húmidos, oleosos ou poeirentos, nem o exponha à luz solar direta ou à água.

• Não instale o aparelho próximo de aquecedores ou materiais inflamáveis.

• Caso ocorra uma falha de energia não abra a tampa. A comida congelada não deverá ser afetada se a falha durar menos de 20 horas. Caso a falha seja mais prolongada, então a comida deve ser verificada e comida de imediato, ou cozinhada e então recongelada.

• Caso a tampa da arca congeladora seja difícil de abrir imediatamente depois de a ter fechado, não se preocupe. Isto deve-se à diferença de pressão que irá equilibrar-se e permitir que a tampa seja aberta normalmente após alguns minutos.

• Não ligue o aparelho à alimentação de energia até que todas as proteções de embalagem e de transporte tenham sido removidas.

• Deixe repousar durante pelo menos 4 horas antes de ligar, para permitir que o óleo do compressor estabilize, caso tenha sido transportado na horizontal.

• Este congelador só deverá ser utilizado para os fins previstos (i.e. armazenamento e congelação de géneros alimentícios).

• Não armazene medicamentos ou materiais de pesquisa nos Frigoríficos50 para Vinho. Quando pretender armazenar um material que exija um controlo rigoroso das temperaturas de armazenamento, é possível que se deteriore ou que ocorra uma reação descontrolada que pode causar riscos.

• Antes de realizar qualquer operação, desligue o cabo de alimentação da tomada.

• Aquando da entrega, certifique-se que o produto não está danificado e que todos os componentes e acessórios estão em perfeitas condições.

• Se reparar numa fuga no sistema de refrigeração, não toque na tomada de parede e não use chamas nuas. Abra a janela e deixe entrar ar no compartimento. Depois ligue a um centro de serviço para solicitar uma reparação.

• Não use extensões ou adaptadores.

• Não puxe ou dobre o cabo de alimentação excessivamente ou toque na ficha com as mãos molhadas.

• Não danifique a ficha e/ou o cabo de alimentação; isso pode causar choques elétricos ou incêndios.

• Se o cabo de alimentação estiver danificado, o mesmo deve ser substituído pelo serviço de assistência técnica do fabricante ou por um técnico qualificada para evitar perigo

• Não coloque ou armazene materiais inflamáveis e altamente voláteis como éter, petróleo, GPL, gás propano, latas de spray aerosol, adesivos, álcool puro, etc. Estes materiais podem provocar uma explosão.

• Não use ou armazene sprays inflamáveis, tais como tinta em spray, perto dos Frigoríficos para Vinho. Isso pode causar uma explosão ou incêndio.

• Não coloque objetos e/ou recipientes com água no topo do aparelho.

• Não recomendamos a utilização de extensões e adaptadores.

• Não elimine o aparelho através do fogo. Tenha cuidado para não danificar o circuito/tubos de refrigeração do aparelho durante o transporte e utilização. Em caso de danos, não exponha o aparelho a uma fonte potencial de ignição e ventile de imediato a divisão onde o aparelho se situa.

• O sistema de refrigeração posicionado atrás e no interior dos Frigoríficos para Vinho contém refrigerante. Logo, evite danificar os tubos.

• Não use aparelhos elétricos no interior dos compartimentos para armazenamento de comida do aparelho, a não ser que sejam do tipo recomendado pelo fabricante.

• Não danifique o circuito de refrigeração.

• Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, que não os recomendados pelo fabricante.

• Não use aparelhos elétricos no interior dos compartimentos para armazenamento de comida do aparelho, a não ser que sejam do tipo recomendado pelo fabricante.

• Não tocar os elementos de refrigeração internos, especialmente com as mãos molhadas, pois pode sofrer queimaduras ou ferimentos graves.

• Mantenha as aberturas de ventilação no revestimento do aparelho ou na estrutura integrada, livres de obstruções.

• Não use objetos pontiagudos ou afiados tais como facas ou garfos para remover o gelo.

• Nunca use secadores de cabelo, aquecedores elétricos ou outros aparelhos similares para a descongelação.

• Não use uma faca ou um objecto afiado para remover o gelo que possa51 existir. Caso os utilize, o circuito de refrigerante pode danificar-se, e a fuga que daí decorrer pode causar um incêndio ou danificar os seus olhos.

• Não use dispositivos mecânicos ou outro equipamento para acelerar o processo de descongelamento.

• Evite completamente a utilização de chamas nuas ou equipamento elétrico, tais como aquecedores, máquinas de limpeza a vapor, velas, lâmpadas a óleo e similares de forma a acelerar a fase de descongelamento.

• Nunca use água para lavar a área do compressor, limpe-a com um pano seco cuidadosamente depois de limpar para evitar a ferrugem.

• Recomendamos que mantenha a ficha limpa, quaisquer resíduos de poeira excessivos na ficha podem causar um incêndio.

• O produto foi concebido e fabricado apenas para uso doméstico.

• A garantia será anulada caso o produto seja instalado ou utilizado em instalações comerciais ou não- residenciais.

• O produto deve ser instalado, localizado e operado corretamente de acordo com as instruções contidas no folheto de Instruções para o Utilizador fornecido.

• A garantia só é aplicável a produtos novos e não pode ser transferida caso o produto seja vendido novamente.

• A nossa empresa declina qualquer responsabilidade por danos incidentais ou consequentes.

• A garantia não diminui de qualquer forma os seus direitos estatutários ou legais.

• Não realize reparações neste Frigorífico para Vinhos. Todas as intervenções devem ser realizadas exclusivamente por pessoal qualificado. SEGURANÇA DAS CRIANÇAS!

• Caso esteja a descartar um produto velho com um fecho ou trava instalado na porta, certifique-se que esta é deixada num estado seguro para evitar o aprisionamento de crianças.

• Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos.

• As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.52

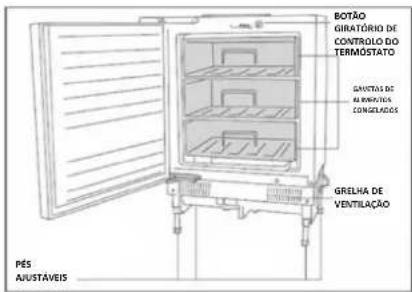

DESCRIÇÃO DO APARELHO

NOTA: A imagem serve apenas para referência e pode ser diferente em relação ao produto em si.

UTILIZAR O CONGELADOR

Antes de ligar o congelador o Certifique-se de que este foi instalado por uma pessoa devidamente qualificada, de acordo com a informação presente nas instruções de instalação do produto. o Após a entrega, aguarde oito horas antes de ligar o aparelho à tomada elétrica. Isto irá permitir que quaisquer gases refrigerantes que possam ter sido perturbados durante o transporte tenham tempo para assentar. o O exterior do aparelho e os acessórios amovíveis no interior do mesmo devem ser limpos com uma solução de detergente líquido e água. o O interior do aparelho deve ser limpo com uma solução de bicarbonato de sódio dissolvido em água morna. O interior e os acessórios devem ser secos exaustivamente, depois de concluído o processo de limpeza. o Pode existir um odor quando ligar o aparelho pela primeira vez. Este irá diminuir à medida que o aparelho começa a arrefecer. Durante a primeira utilização o Deve definir o botão do termóstato para a sua definição máxima durante 24 horas depois de ter ligado o aparelho pela primeira vez. o Quando ligar o aparelho pela primeira vez, o compressor irá funcionar continuamente durante cerca de 24 horas ou até o congelador do frigorífico atingir uma temperatura suficiente. o Durante este período de tempo, deve tentar não abrir a porta com frequência ou colocar um grande número de alimentos no interior do aparelho. o Em seguida deve ajustar o botão do termóstato novamente para a sua posição de funcionamento normal. o Se a unidade for desativada ou desligada da tomada, tem de permitir um período de pelo menos cinco minutos antes de reiniciar o aparelho no termóstato ou de o voltar a ligar à tomada. Ligar o aparelho e definir o termóstato

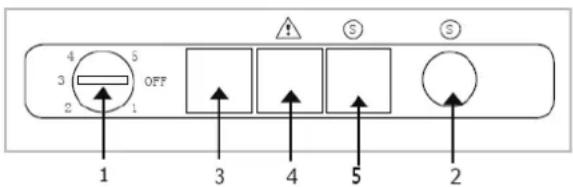

Pode ligar o seu aparelho ligando-o à tomada e definindo a posição do termóstato. O botão giratório de controlo do termóstato encontra-se no topo do aparelho. o O termóstato regula automaticamente a temperatura no interior do frigorífico, dependendo do número que selecionou com o botão giratório de controlo do termóstato: o A posição <0> significa que o aparelho não irá arrefecer. Contudo a luz continuará a funcionar. o A posição <1> irá proporcionar-lhe uma temperatura mais elevada no interior do congelador. o A posição <5> irá proporcionar-lhe uma temperatura mais baixa no interior do congelador. o Idealmente o termóstato deve estar definido numa posição entre <3> e <4>. o O congelador pode arrefecer até uma temperatura de -18 graus centígrados e menos. IMPORTANTE: A temperatura ambiente da divisão, a temperatura dos alimentos e a quantidade de alimentos colocados no aparelho e a frequência com que a porta é aberta, todas estas condições afetarão a temperatura que está a ser mantida pelo aparelho. ○ Na posição máxima (posição <5>), o seu congelador irá trabalhar mais para manter uma temperatura mais baixa e isto irá aumentar o uso de energia. Não é necessário utilizar o seu aparelho nesta definição por períodos prolongados. Painel de controlo

1. Botão giratório de controlo do termóstato

2. Botão de congelamento rápido

3. Luz indicadora de alimentação

o Luz de alimentação (verde) - irá acender assim que o aparelho for ligado à tomada elétrica. o Luz de congelamento rápido (amarelo) - irá acender quando o interruptor de congelamento rápido tiver sido ativado. o Luz de aviso de aumento da temperatura (vermelho) - irá acender quando o aparelho detetar um aumento na temperatura que possa afetar o conteúdo do seu congelador. O compartimento do congelador ○ É preciso que a temperatura do compartimento do congelador tenha atingido -18 graus centígrados (ou inferior) antes de tentar guardar alimentos que já estejam congelados ou antes de congelar alimentos frescos. ○ O compartimento do congelador é capaz de congelar apenas uma determinada quantidade de alimentos de cada vez. Não deve tentar congelar mais de 4,5 quilogramas de alimentos frescos num período de 24 horas. ○ Deve deixar alimentos quentes arrefecer antes de os tentar congelar. Se colocar alimentos quentes no congelador, então a humidade aumentada irá causar uma formação de gelo mais rápida e irá aumentar a potência que o aparelho usa. ○ Deve cumprir as instruções do produtor dos alimentos em relação ao tempo de armazenamento. ○ Alimentos descongelados não devem voltar a ser congelados. ○ Não abra a porta do congelador com muita frequência ou deixe a porta aberta durante longos períodos, uma vez que isto irá aumentar a temperatura no interior do aparelho e irá aumentar o uso de energia. Sugestões de congelamento ○ Sacos apropriados para o congelador, películas de polietileno, folha de alumínio (extra espessa) e latas especiais para alimentos congelados são apropriados para guardar alimentos congelados. BOTÃO GIRATÓRIO DE CONTROLO DO TERMÓSTATO

GAVETAS DE ALIMENTOS CONGELADOS

GRELHA DE VENTILAÇÃO

)53 ○ Fita adesiva, elásticos ou clips de plástico são utensílios adequados para selar os sacos e embalagens. ○ Antes de selar um saco apropriado, deve remover o ar do mesmo, uma vez que isto irá ajudar a que os alimentos congelem mais facilmente. ○ Embalagens planas congelam mais facilmente. ○ Se estiver a congelar um líquido, não encha o recipiente até acima. Os líquidos expandem depois de congelados. Não coloque garrafas (de vidro ou alumínio) com líquidos (especialmente líquidos com gás) no congelador uma vez que isso pode fazer com que a garrafa rebente durante o congelamento. Fazer cubos de gelo o Encha a cuvete com água e coloque-a no compartimento do congelador. o Depois da água estar completamente congelada e transformada em gelo, pode torcer a cuvete de gelo (conforme apresentado no desenho a seguir) para retirar o gelo. Congelar com congelamento rápido Esta função deve ser usada quando está a congelar alimentos frescos, uma vez que irá assegurar que uma poderosa fonte de ar frio entra no compartimento do congelador.

○ Pressione o botão de congelamento rápido (2) e o congelador irá começar a funcionar continuamente na sua definição máxima. ○ A luz de congelamento rápido amarela (5) irá acender quando a definição de congelamento rápido tiver sido ativada. ○ Não é necessário ajustar o botão giratório do termóstato. ○ A temperatura do congelador irá diminuir e o aparelho irá alcançar a sua temperatura mais baixa. ○ Coloque os alimentos a serem congelados dentro do congelador. NÃO DESLIGUE A DEFINIÇÃO DE CONGELAMENTO RÁPIDO ATÉ QUE OS ALIMENTOS ESTEJAM COMPLETAMENTE CONGELADOS. ○ Assim que os alimentos estiverem congelados, deve desligar a função de congelamento rápido pressionando e mantendo pressionado o botão de congelamento rápido durante três segundos. ○ A luz de congelamento rápido amarela irá apagar-se e o seu aparelho irá regressar ao seu funcionamento normal. IMPORTANTE: PARA MINIMIZAR A ENERGIA ADICIONAL USADA DURANTE O MODO DE CONGELAMENTO RÁPIDO, ESTE DEVE SER DESLIGADO APÓS O PERÍODO DE TEMPO MAIS CURTO POSSÍVEL. SE AO FIM DE 24 HORAS NÃO DESLIGAR A FUNÇÃO DE CONGELAMENTO RÁPIDO O APARELHO IRÁ REGRESSAR AUTOMATICAMENTE AO FUNCIONAMENTO NORMAL. POUPAR ENERGIA AO UTILIZAR O SEU FRIGORÍFICO Instalação: o Instale o aparelho num local fresco. Se o aparelho for colocado exposto a luz solar direta ou próximo de um forno ou de outra fonte de calor, o consumo energético pode aumentar consideravelmente. o Certifique-se de que o aparelho é instalado segundo os requisitos de ventilação corretos. A restrição da ventilação pode aumentar o consumo energético em até 15%. Limpeza e manutenção: o Ocasionalmente limpe as bobinas do condensador (se existentes) na parte traseira do aparelho para manter um nível de desempenho elevado. o Descongele o aparelho regularmente. Uma acumulação de gelo diminui a eficiência do aparelho. Deve descongelar o aparelho quando o gelo atingir uma espessura de 5 mm. o Limpe a junta da porta com água quente ou com um detergente neutro que não deixe resíduos. Uma junta de porta bem vedante é vital para a eficiência do seu aparelho. Utilização: o Não abra a porta repetidamente ou com maior frequência do que o necessário. o Não coloque o termóstato numa posição demasiado baixa. A alteração de apenas um grau pode afetar o consumo energético em 5%. Use um termómetro para verificar a temperatura. ○ O congelador deve funcionar a cerca de -15 a -18 graus Celsius. ○ Deixe os alimentos arrefecer suficientemente antes de os colocar no aparelho (mas não os deixe expostos à temperatura ambiente demasiado tempo). ○ No congelador, as embalagens de alimentos devem estar espalhadas e nunca agrupadas ou empilhadas em conjunto até estarem completamente congeladas. ○ Se irá estar ausente durante um longo período de tempo, desligue o aparelho, esvazie e limpe-o e deixe a porta aberta. ○ Se tiver um segundo aparelho que não estiver a ser usado, certifique-se de que este é guardado desligado da tomada e com a porta aberta até precisar de usá-lo. Eliminação: o Se irá eliminar o seu frigorífico antigo, verifique se existe um reciclador de clorofluorocarbonetos (CFC) na sua área. O departamento governamental responsável pelo ambiente na sua área poderá ajudá-lo.

LIMPEZA E MANUTENÇÃO

AVISO: CERTIFIQUE-SE DE QUE O SEU APARELHO ESTÁ DESLIGADO DA TOMADA ANTES DE TENTAR LIMPÁ-LO. o Não limpe o aparelho despejando água em cima do mesmo ou salpicando-o com água. o O congelador deve ser limpo periodicamente, usando uma solução de bicarbonato de sódio e água morna. o Limpe os acessórios separadamente com água e sabão. Não os lave numa máquina de lavar loiça. o Não utilize produtos abrasivos, detergentes ou sabonetes. o Depois de lavar o aparelho, limpe a área que limpou com um pano húmido e, em seguida, seque-a completamente. o Quando terminar a limpeza, seque as mãos e, em seguida, volte a ligar a ficha à tomada elétrica. Descongelamento do compartimento do congelador O gelo no compartimento do congelador deve ser removido periodicamente. Pode utilizar um raspador de plástico para impedir uma grande acumulação de gelo. IMPORTANTE: O congelador deve ser descongelado pelo menos duas vezes por ano. O número de vezes que tem de descongelar o congelador irá depender da definição do seu termóstato e da quantidade de alimentos guardados e congelados no congelador. ○ O dia antes de realizar o descongelamento, rode o botão giratório do termóstato para a posição <5>, o que irá assegurar que os alimentos contidos no congelador são congelados devidamente. ○ Ao descongelar o aparelho, os alimentos devem ser removidos do congelador e embrulhados em várias camadas de papel e guardados num local fresco. O aumento de temperatura dos alimentos irá encurtar a vida de armazenamento dos mesmos e como tal os alimentos devem ser usados no espaço de um período de tempo relativamente curto. NÃO VOLTE A COLOCAR ALIMENTOS QUE TENHAM DESCONGELADO NOVAMENTE NO CONGELADOR. ○ Coloque o botão giratório do termóstato na posição <0> e desligue o aparelho da tomada. ○ Deixe a porta do congelador aberta. Pode colocar uma tigela de água quente no interior do congelador para acelerar o processo de descongelamento. ○ Pode usar uma esponja para absorver a água descongelada que irá correr para o fundo do congelador. IMPORTANTE: Deve colocar umas toalhas velhas no chão imediatamente em frente do aparelho. No caso de alguma água descongelada sair do congelador e para o chão.54 ○ Uma vez derretido todo o gelo acumulado, deverá proceder à limpeza completa do interior do congelador. Se não o fizer, isto poderá resultar na acumulação imediata de gelo quando o aparelho for ligado novamente. ○ Com as mãos secas, volte a ligar o aparelho à tomada. Coloque o botão giratório do termóstato na posição <5> por um período de 24 horas, antes de o colocar novamente na posição normal de <3>. ○ Não tente congelar alimentos frescos no interior do congelador até este período de 24 horas ter terminado. Não descongele o aparelho com outros dispositivos elétricos (por ex. secador de cabelo). Não utilize objetos metálicos afiados para remover gelo do congelador, uma vez que isto pode danificar o sistema refrigerante. INSTALAÇÃO IMPORTANTE: Antes da instalação e da utilização leia todas as instruções e certifique-se de que a tensão (V) e a frequência (Hz) indicadas na placa de classificação são exatamente as mesmas que a tensão e a frequência em sua casa. A placa de classificação pode ser encontrada na extremidade esquerda frontal do interior do frigorífico. O fabricante rejeita qualquer responsabilidade na eventualidade do instalador não cumprir todas as regulamentações de prevenção de acidentes em vigor, as quais são necessárias para uma utilização e um funcionamento normais do sistema elétrico. Ligação eléctrica O SEU FRIGORÍFICO DESTINA-SE A INSTALAÇÃO PERMANENTE E ENCASTRÁVEL. Recomendamos que o aparelho seja ligado por um eletricista qualificado, que seja membro da N.I.C.E.I.C. que cumpra as regulamentações locais e da I.E.E. o O seu congelador é fornecido com uma ficha com um fusível de 13 amperes instalado. Se no futuro tiver de substituir o fusível nesta ficha então tem de usar um fusível de 13 amperes com aprovação ASTA (BS 1362). o A ligação elétrica da alimentação apresenta as seguintes cores: Castanho - Corrente Azul - Neutro Verde e amarelo – Terra o Uma vez que as cores dos fios no cabo de alimentação principal do aparelho podem não corresponder exatamente às marcas coloridas que identificam os terminais na sua caixa de fusíveis, proceda da seguinte forma: O fio castanho tem de ser ligado ao terminal assinalado com "L" (corrente), ou com cor vermelha. O fio azul tem de ser ligado ao terminal assinalado com "N" (neutro), ou com cor preta. O fio verde e amarelo tem de ser ligado ao terminal assinalado com "E" (terra), ou com o símbolo de terra, ou com cor verde e amarela. o Quando a ligação estiver concluída, não devem existir fios cortados ou não ligados presentes. O prendedor do fio tem de ser fixado sobre a bainha exterior.

Posicionamento o É recomendado que o seu aparelho seja apenas instalado num local onde a temperatura ambiente da divisão corresponda à classificação de ambiente indicada na placa de classificação do seu aparelho. O seu aparelho pode não funcionar corretamente se a temperatura ambiente se encontrar fora dos seguintes intervalos: Classificação climática Temperatura ambiente apropriada

o O seu aparelho não deve ser colocado exposto a luz solar direta ou a calor contínuo ou extremos de temperatura (por ex. próximo de um radiador ou de uma caldeira). o A porta deve poder abrir completamente e sem impedimentos. o O aparelho deve ser colocado num local de fácil acesso para obter os alimentos guardados no mesmo. o Deve verificar se existe uma tomada elétrica disponível, a qual deverá poder ser acedida depois de instalado o aparelho. Inverter a porta do seu aparelho Este procedimento TEM de ser concluído antes da porta do móvel ser colocada. Quaisquer peças que retire do aparelho ao inverter a posição da porta, devem ser guardadas para uso posterior. AVISO - Tenha cuidado ao abrir as dobradiças, estas operam com molas e existe o risco de ferimento se fecharem na sua mão. Ferramentas necessárias: o Chave de fendas Phillips o Chave de fendas plana

o Desaperte os parafusos de retenção (1) no aparelho e, em seguida, retire cuidadosamente a porta do aparelho. o Coloque a porta do aparelho sobre uma superfície almofadada, de modo a que não se danifique. o Retire as tampas da cobertura (3). o Introduza os parafusos de retenção (1) no lado oposto do aparelho em relação à sua posição original. Estes parafusos devem ser apertados parcialmente mas não apertados completamente. o Retire os parafusos de retenção da porta (2) e, em seguida, inverta a posição da dobradiça superior e inferior (conforme apresentado no diagrama anterior). o Volte a prender a porta do aparelho e, em seguida, prenda completamente os parafusos de retenção (1) e os parafusos de retenção da porta (2). o Introduza as tampas de cobertura (3) nos orifícios que estão agora expostos no lado direito do armário. IMPORTANTE: Verifique se a porta abre e fecha corretamente, sem problemas, depois de ter completado o processo de inversão da porta. Depois da porta ter sido invertida, deve verificar o vedante da porta do aparelho. O vedante não deve estar dobrado ou prensado; caso contrário existirá um espaço entre este e o interior da porta. o O vedante tem de aderir devidamente em redor de toda a porta. o Se o vedante não aderir devidamente ao armário, então deve:

1. Usar um pano húmido macio e manipular o vedante até que este adira

devidamente ao armário, em todo o redor da porta.

2. Usar um secador de cabelo na sua definição mais baixa e aquecer

ligeiramente as áreas da porta que não estão a aderir corretamente. O calor irá tornar o vedante mais flexível e isto irá permitir-lhe manipular o vedante para a posição correta. IMPORTANTE: NÃO AQUEÇA O VEDANTE DA PORTA COM NADA A NÃO SER A DEFINIÇÃO MAIS BAIXA DE CALOR, OU AQUEÇA O VEDANTE DURANTE UM LONGO PERÍODO DE TEMPO. CASO CONTRÁRIO PODE DANIFICAR O VEDANTE DA PORTA, DANO ESSE QUE NÃO SERIA RECTIFICADO GRATUITAMENTE AO ABRIGO DA GARANTIA. Verde e amarelo para terra Castanho para corrente 13 AMP Fusível de 13 ampere

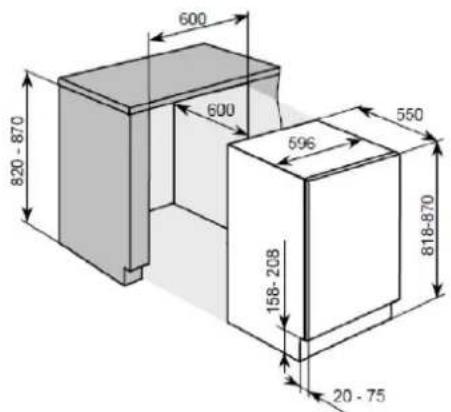

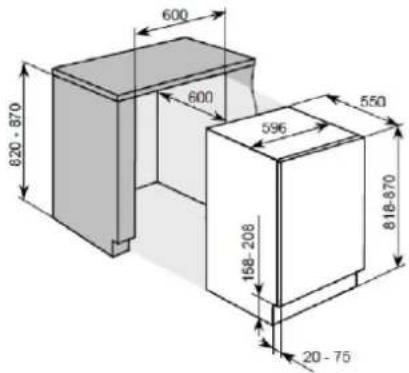

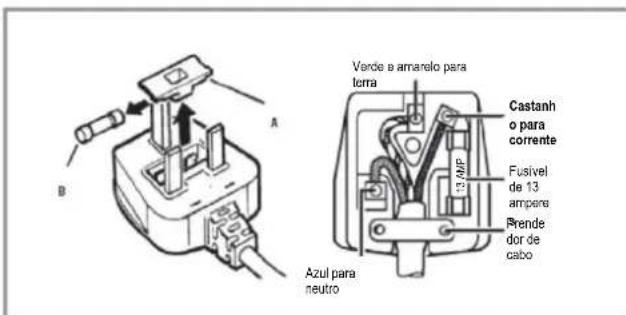

Prendedor de cabo Azul para neutro55 Dimensões da abertura O diagrama a seguir mostra o tamanho da abertura que irá precisar para poder instalar o seu aparelho.

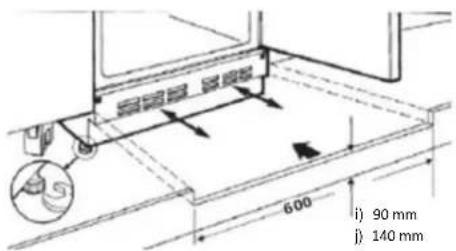

o O aparelho deve ser instalado ao nível do solo. Pode usar os pés ajustáveis para ter em consideração qualquer desnível menor no solo. Ajustar a base/prancha de base Quando o aparelho tiver sido colocado por baixo da bancada, pode decidir colocar uma prancha de base ou uma base para corresponder com as suas restantes unidades da cozinha.

o Retire a grelha na base do aparelho desparafusando os parafusos em cada lado da grelha e, em seguida, puxe a grelha para si.

o Use uma chave inglesa para ajustar a altura dos pés ajustáveis. o Se a abertura tiver uma altura de 820 mm, então os pés ajustáveis devem ser apertados completamente. o Se a abertura tiver uma altura de 870 mm, então os pés ajustáveis devem ser colocados a uma altura de 50 mm. o O aparelho deve estar nivelado e alinhado com a parte inferior da bancada. IMPORTANTE: Se o aparelho não estiver nivelado, então a porta e o vedante da porta podem ser afetados. o Deve realizar um recorte na base/prancha de base para ventilação. O recorte deve medir 600 mm de largura, e ter entre 140 mm e 90 mm de altura, consoante a altura em que instalou o seu aparelho. o Introduza a base/prancha de base e, em seguida, volte a colocar a grelha na sua posição original para a prender na sua posição. IMPORTANTE: Tenha em atenção que conforme apresentado no diagrama anterior, um recorte de ventilação de dimensão aproximada TEM de ser realizado na base/prancha de base do móvel. Colocar a porta do móvel no aparelho Se necessitar que a porta do aparelho abra a partir do lado oposto, então inverta a porta antes de iniciar o processo de instalação. (Ver "Inverter a secção da porta".) Ferramentas necessárias: o Fita métrica o Lápis afiado o Faca plana pequena o Chave inglesa IMPORTANTE: Recomendamos que a instalação deste aparelho seja realizada por duas pessoas.

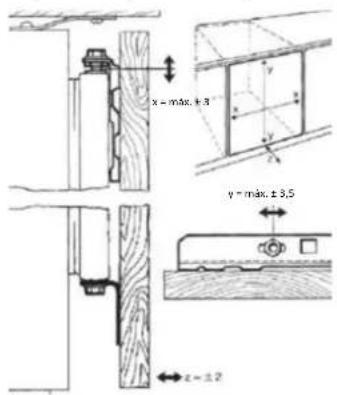

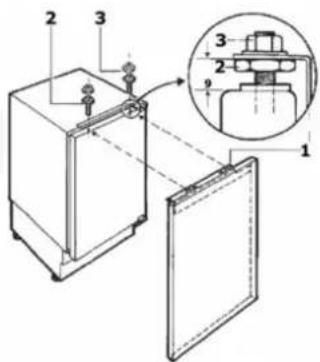

1. Desaparafuse os parafusos das duas porcas de ajuste localizadas no topo da

porta do aparelho e, em seguida, retire o suporte de montagem (1).

2. Meça a largura da porta do móvel, no ponto de metade da distância

desenhe uma linha vertical descendente ao longo da superfície interior da porta do móvel. Deve desenhar a linha desde o topo da porta do móvel até cerca de metade da distância descendente. o Coloque o suporte de montagem (1) no local inverso da porta do móvel. o O meio do suporte de montagem deve ser posicionado na linha que acabou de desenhar. Anote a posição do suporte de montagem no desenho anterior, para se certificar de que tem o suporte de montagem com o lado correto para cima. o O topo do suporte de montagem deve ser posicionado a cerca de 15 mm do topo da porta do móvel. Isto irá permitir-lhe um espaço de 5 mm entre o topo da porta do móvel, até à parte inferior da sua bancada. o Prenda o suporte de montagem à porta do móvel usando os parafusos fornecidos e uma chave de fendas Phillips. Estes parafusos devem ser bem apertados.

3. Pendure a porta do móvel na porta do aparelho, certificando-se de que os

suportes no suporte de montagem se encontram sobre as porcas de ajuste.

4. Utilize uma chave de fendas para regular o espaço na secção inferior das

porcas de ajuste. O espaço deve ser definido para cerca de 9 mm (conforme apresentado no desenho anterior).

5. Prenda o suporte inferior à parte inferior da porta do móvel e à parte

inferior da porta do aparelho (conforme indicado no desenho na página anterior). o É possível realizar pequenos ajustes à posição da porta do móvel utilizando os parafusos na parte superior e inferior da porta do aparelho. Deve realizar estes ajustes de modo a que a porta do móvel esteja nivelada.

6. Introduza a placa de cobertura no topo do aparelho, sendo que esta irá

clicar na sua posição.

7. Abra a porta do aparelho.

o Use uma broca de tamanho apropriado para realizar furos no suporte, para o prender no topo da bancada. IMPORTANTE: A broca deve ser apropriada ao material da bancada. o Prenda o suporte à parte inferior da bancada, utilizando os parafusos fornecidos. IMPORTANTE: Estes parafusos devem ser bem apertados. o Se o aparelho estiver a ser instalado sob uma bancada de granito, use os suportes em forma de L fornecidos para prender o frigorífico à parte lateral do armário. Use uma broca de tamanho apropriado para realizar os três furos no suporte no lado do armário do lado oposto às dobradiças. o Os orifícios ovais assentam por cima das posições das dobradiças que não estão a ser usadas na parte frontal do aparelho. Use dois parafusos para prender o suporte à parte frontal do aparelho. Verifique se a porta abre e fecha sem impedimentos, e também que a mesma veda corretamente.

RESOLUÇÃO DE PROBLEMAS

IMPORTANTE: Se o seu congelador não aparentar estar a funcionar corretamente, antes de contactar a assistência ao cliente, consulte a lista de verificação a seguir. O meu congelador não parece estar a funcionar/não tem alimentação. o Verifique se a ficha está completamente inserida na tomada. o Verifique se existe corrente na sua tomada (por ex. se houve uma falha de energia ou se o fusível está fundido). o Verifique se o termóstato no interior do aparelho não foi colocado na posição <0>. o Verifique se a sua tensão de alimentação corresponde à tensão indicada na placa de classificação do seu aparelho. O meu congelador não está a funcionar corretamente o Verifique se o aparelho não está sobrecarregado e se não foram colocados alimentos em excesso no mesmo. o A definição do termóstato está demasiado baixa; deve aumentar o termóstato para uma definição mais alta. o Certifique-se de que a porta fecha corretamente e que não esteve equivocadamente aberta durante um período prolongado. o Certifique-se de o seu aparelho tem uma ventilação apropriada. O meu congelador faz muito ruído o O gás refrigerante que circula nos tubos do aparelho pode realizar um ligeiro ruído, mesmo que o compressor não esteja a funcionar. o Se o ruído aumentar ou se o aparelho realizar mais ruído do que o habitual: verifique se o aparelho está nivelado corretamente, se não existe nada a tocar na parte traseira do frigorífico e se não existe nada no interior do aparelho a balançar. Ocorreu a formação rápida de gelo na parede interior traseira do congelador o Verifique se os alimentos não foram empurrados demasiadamente para trás no interior do aparelho, entrando em contacto com a parede interior traseira. IMPORTANTE: É normal ocorrer a formação de gotas de água na parede traseira do aparelho. A formação de gotas de água não indica uma avaria do aparelho. NÃO TENTE REALIZAR A REPARAÇÃO DO APARELHO POR SI PRÓPRIO. Lembre-se que se for solicitada a visita de um técnico durante o período de garantia do produto e se este descobrir que o problema não é resultado de uma avaria do aparelho, então poderá ter de pagar o custo da deslocação. O aparelho tem de ser acessível pelo técnico de modo a que este possa realizar qualquer reparação necessária. Se o seu aparelho estiver instalado de forma que o técnico considere que existe possibilidade de dano ao aparelho ou à sua cozinha, este não concluirá a reparação. Isto inclui situações em que aparelhos tenham sido inseridos em áreas fechadas com ladrilhos, selados com vedante, ou estejam obstruídos por madeiras em frente do aparelho, como por exemplo, bases. Consulte as condições da garantia que surgem no cartão da garantia que recebeu com o aparelho.57

ELIMINAÇÃO DE APARELHOS VELHOS

Este aparelho está marcado de acordo com a Directiva europeia 2012/19/CE sobre Resíduos de Equipamento Eléctrico e Electrónico (DEEE). Os DEEE contêm substâncias poluentes (que podem causar consequências negativas para o ambiente) e componentes básicos (que podem ser reutilizados). É importante que os DEEE sejam submetidos a tratamentos específicos, de maneira a remover e eliminar adequadamente todos os poluentes, e recuperar e reciclar todos os materiais. Os indivíduos têm um papel importante ao assegurar que os DEEE não se tornam num problema ambiental, é essencial seguir algumas regras básicas: Os DEEE não devem ser tratados como resíduos domésticos. Os DEEE devem ser entregues nos pontos de recolha relevantes geridos pelo município ou por companhias registadas. Em muitos países, a recolha casa-a- casa, para DEEE de grandes dimensões, pode existir. Em muitos países, ao comprar um novo aparelho, o antigo pode ser devolvido ao comerciante que tem de o recolher sem qualquer custo, um-para-um, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções que o equipamento fornecido.
