MANUAL DE USUARIO HBOU 822 NE HOOVER

Conformité En apposant la marque sur ce produit, nous confirmons qu’il est conforme à toutes les exigences européennes en matière de sécurité, de santé et d’environnement qui sont applicables dans la législation pour ce produit.31 Gracias por haber adquirido este producto. Antes de utilizar el frigorífico, le aconsejamos que lea atentamente este manual de instrucciones para maximizar su rendimiento. Guarde toda la documentación para consultas o propietarios futuros. Este producto deberá destinarse únicamente a usos domésticos u otras aplicaciones similares, como: - el área de cocina para personal en tiendas, oficinas y otros entornos de trabajo, - en casas de campo o por clientes de hoteles, moteles y otros entornos de tipo residencial, - en establecimientos bed and breakfasts (B&B), - para servicios de catering y usos similares no destinados a la venta al por menor. Este aparato deberá ser destinado única y exclusivamente a la conservación de alimentos. Cualquier otro uso se considera peligroso y el fabricante no podrá ser considerado responsable de cualquier omisión. Asimismo, se recomienda leer las condiciones de garantía. Es importante leer atentamente estas instrucciones para conseguir el máximo rendimiento y un funcionamiento óptimo de su electrodoméstico. No respetar estas instrucciones podría dejar sin validez su derecho a acceder al servicio técnico gratuito durante el período de garantía.

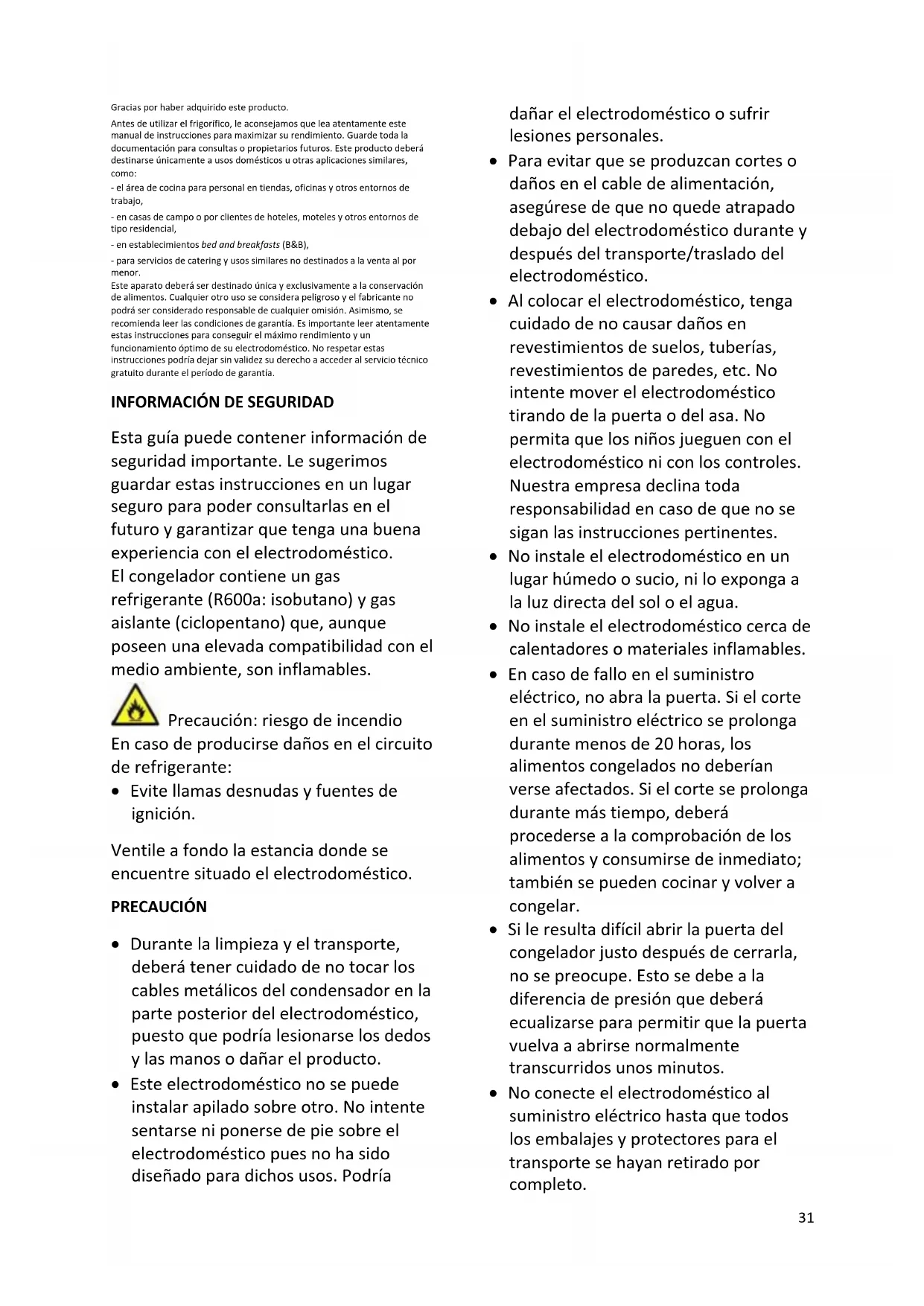

INFORMACIÓN DE SEGURIDAD

Esta guía puede contener información de seguridad importante. Le sugerimos guardar estas instrucciones en un lugar seguro para poder consultarlas en el futuro y garantizar que tenga una buena experiencia con el electrodoméstico. El congelador contiene un gas refrigerante (R600a: isobutano) y gas aislante (ciclopentano) que, aunque poseen una elevada compatibilidad con el medio ambiente, son inflamables. Precaución: riesgo de incendio En caso de producirse daños en el circuito de refrigerante:

• Evite llamas desnudas y fuentes de ignición. Ventile a fondo la estancia donde se encuentre situado el electrodoméstico. PRECAUCIÓN

• Durante la limpieza y el transporte, deberá tener cuidado de no tocar los cables metálicos del condensador en la parte posterior del electrodoméstico, puesto que podría lesionarse los dedos y las manos o dañar el producto.

• Este electrodoméstico no se puede instalar apilado sobre otro. No intente sentarse ni ponerse de pie sobre el electrodoméstico pues no ha sido diseñado para dichos usos. Podría dañar el electrodoméstico o sufrir lesiones personales.

• Para evitar que se produzcan cortes o daños en el cable de alimentación, asegúrese de que no quede atrapado debajo del electrodoméstico durante y después del transporte/traslado del electrodoméstico.

• Al colocar el electrodoméstico, tenga cuidado de no causar daños en revestimientos de suelos, tuberías, revestimientos de paredes, etc. No intente mover el electrodoméstico tirando de la puerta o del asa. No permita que los niños jueguen con el electrodoméstico ni con los controles. Nuestra empresa declina toda responsabilidad en caso de que no se sigan las instrucciones pertinentes.

• No instale el electrodoméstico en un lugar húmedo o sucio, ni lo exponga a la luz directa del sol o el agua.

• No instale el electrodoméstico cerca de calentadores o materiales inflamables.

• En caso de fallo en el suministro eléctrico, no abra la puerta. Si el corte en el suministro eléctrico se prolonga durante menos de 20 horas, los alimentos congelados no deberían verse afectados. Si el corte se prolonga durante más tiempo, deberá procederse a la comprobación de los alimentos y consumirse de inmediato; también se pueden cocinar y volver a congelar.

• Si le resulta difícil abrir la puerta del congelador justo después de cerrarla, no se preocupe. Esto se debe a la diferencia de presión que deberá ecualizarse para permitir que la puerta vuelva a abrirse normalmente transcurridos unos minutos.

• No conecte el electrodoméstico al suministro eléctrico hasta que todos los embalajes y protectores para el transporte se hayan retirado por completo.32

• Si el electrodoméstico se ha transportado en posición horizontal, proceda a colocarlo en su lugar de instalación y espere un mínimo de 4 horas antes de ponerlo en marcha para que repose el aceite del compresor.

• Este congelador solo debe utilizarse para los fines para los que ha sido concebido, a saber, el almacenamiento y la congelación de productos comestibles.

• No guarde medicamentos ni material de en la cámara de vino. Es posible que, al almacenar material que requiere un estricto control de la temperatura de almacenamiento, este se deteriore o que se produzca una reacción incontrolada peligrosa.

• Antes de llevar a cabo cualquier operación, desenchufe el cable de alimentación de la toma eléctrica.

• Una vez recibido, realice las comprobaciones pertinentes a fin de garantizar que el producto no presenta daños y que todos los componentes y accesorios están en perfecto estado.

• Si se advierte una fuga en el sistema de refrigeración, no toque la toma mural y no utilice llamas vivas. Abra la ventana y ventile la estancia. A continuación, llame a un centro de asistencia técnica para solicitar la reparación.

• No use cables prolongadores ni adaptadores.

• No tire en exceso del cable. No pliegue el cable. No toque el enchufe con las manos húmedas.

• No dañe el enchufe o el cable de alimentación; esto podría provocar incendios o descargas eléctricas.

• El fabricante, su servicio técnico o un técnico cualificado deben sustituir el cable de alimentación que esté dañado para evitar riesgos.

• No coloque ni almacene materiales inflamables y muy volátiles, como éter, gasolina, GLP, gas propano, aerosoles, adhesivos, alcohol puro, etc. Estos materiales pueden provocar una explosión.

• No utilice ni almacene aerosoles inflamables, como pintura en espray, cerca de la cámara de vino. Esto podría provocar explosiones o incendios.

• No coloque objetos ni contenedores con agua encima del aparato.

• No recomendamos el uso de cables prolongadores ni adaptadores con varias tomas.

• No arroje el electrodoméstico al fuego. Tenga cuidado de no dañar las tuberías/el circuito de refrigeración del electrodoméstico durante el transporte o el uso. En caso de daños, no exponga el electrodoméstico al fuego, a una fuente de ignición potencial y ventile de inmediato la estancia donde se encuentre situado el electrodoméstico.

• El sistema de refrigeración situado en la parte posterior e interior de la cámara de vino contiene refrigerante. Por lo tanto, evite dañar los tubos.

• No use dispositivos eléctricos dentro de los compartimentos para alimentos del electrodoméstico, salvo que sean del tipo recomendado por el fabricante.

• No dañe el circuito refrigerante.

• No utilice dispositivos mecánicos u otros equipos para acelerar el proceso de descongelación, salvo aquellos recomendados por el fabricante.

• No use dispositivos eléctricos dentro de los compartimentos para alimentos, salvo que sean del tipo recomendado por el fabricante.

• Para evitar lesiones o quemaduras, no toque los elementos de refrigeración internos, sobre todo si tiene las manos mojadas.

• No obstruya las aberturas de ventilación de la carcasa del33 electrodoméstico o de la estructura integrada.

• No use objetos puntiagudos o afilados como cuchillos o tenedores para eliminar la escarcha.

• No utilice secadores de pelo, estufas eléctricas u otros aparatos similares para descongelar.

• No utilice un cuchillo o cualquier objeto afilado para eliminar escarcha o hielo. Si lo hace, el circuito refrigerante podría resultar dañado y las fugas podrían provocar incendios o daños oculares.

• No utilice dispositivos mecánicos u otros equipos para acelerar el proceso de descongelación.

• Evite absolutamente el uso de llamas descubiertas o equipos eléctricos para acelerar la fase de descongelación, tales como calefactores, limpiadores de vapor, velas, lámparas de aceite y similares.

• Nunca realice un lavado con agua del compresor, simplemente pase un paño seco para evitar el óxido tras la limpieza.

• Se recomienda mantener el enchufe limpio; cualquier exceso de polvo sobre el enchufe podría provocar un incendio.

• Este producto está diseñado y construido únicamente para usos domésticos.

• La garantía quedará sin validez si el producto se instala o utiliza en lugares comerciales o no residenciales.

• El producto debe instalarse, ubicarse y manejarse correctamente, de acuerdo con las instrucciones contenidas en el Manual de instrucciones del usuario suministrado.

• La garantía se aplica solo a productos nuevos y no es transferible si se revende el producto.

• Nuestra empresa declina toda responsabilidad en caso de datos incidentales o emergentes.

• La garantía no afectará, en ningún caso, a sus derechos legales.

• No lleve a cabo reparaciones en la cámara de vino. Todas las intervenciones debe llevarlas a cabo únicamente personal cualificado.

SEGURIDAD DE LOS NIÑOS

• Si va a eliminar un producto antiguo con un cerrojo o un pasador instalado en la puerta, asegúrese de depositarlo en condiciones seguras que eviten que queden niños atrapados en su interior.

• Este electrodoméstico puede ser utilizado por niños de 8 años o más y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, siempre y cuando estén supervisados o hayan recibido instrucciones adecuadas acerca de cómo utilizarlo de forma segura y entiendan los riesgos implicados.

• Los niños no deben jugar con el aparato. Los niños sin supervisión no deben realizar operaciones de limpieza y mantenimiento.34

ESPECIFICACIONES DE CONGELADOR

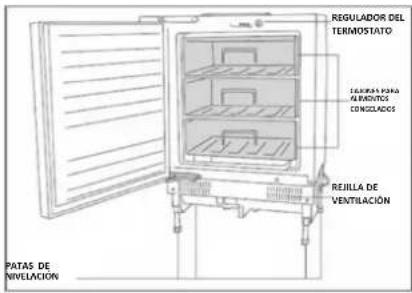

DESCRIPCIÓN DEL ELECTRODOMÉSTICO

NOTA: La imagen es orientativa y puede no corresponder a su producto.

Antes del encendido o Asegúrese de que una persona cualificada proceda a su instalación, según la información contenida en las instrucciones de instalación del producto. o Después de su recepción, espere durante ocho horas antes de conectar el electrodoméstico a la red eléctrica. Esto permitirá que los gases refrigerantes que puedan haber sufrido alteraciones durante el proceso de transporte se estabilicen de nuevo. o Limpie el exterior del electrodoméstico y los accesorios extraíbles contenidos en su interior con una solución de detergente líquido y agua. o Limpie el interior del electrodoméstico con una solución de bicarbonato de sodio disuelto en agua tibia. Seque completamente el interior y los accesorios al terminar la limpieza. o Puede que perciba un cierto olor la primera vez que encienda el electrodoméstico. Este disminuirá a medida que el electrodoméstico empiece a enfriar. Durante el primer uso o Deje ajustar el termostato en su valor máximo durante las 24 horas siguientes al primer encendido del aparato. o La primera vez que encienda este electrodoméstico, el compresor funcionará continuamente durante aproximadamente 24 horas o hasta que el congelador alcance una temperatura lo suficientemente fría. o Durante este período de tiempo, trate de no abrir la puerta con frecuencia y de no de guardar grandes cantidades de alimentos en su interior. o A continuación, debe ajustar el termostato en su posición de funcionamiento normal. o Si el electrodoméstico se apaga o desenchufa, espere al menos 5 minutos antes de volver a ponerlo en marcha con el termostato o conectarlo a la red eléctrica. Encendido del electrodoméstico y ajuste del termostato

Para encender el electrodoméstico, es preciso conectarlo a la red eléctrica y ajustar el termostato. El regulador del termostato se encuentra situado en la parte superior del electrodoméstico.

o El termostato regula automáticamente la temperatura en el interior de la nevera, en función del valor ajustado en el regulador del termostato: o Posición <0>: el electrodoméstico no enfría. No obstante, la luz seguirá funcionando. o Posición <1>: temperatura de refrigeración mínima en el interior del congelador. o Posición <5>: temperatura de refrigeración máxima en el interior del congelador. o La posición ideal del termostato es la comprendida entre <3> y <4>. o El congelador puede alcanzar temperaturas de -18 ºC o menos. IMPORTANTE: La temperatura ambiente, la temperatura de los alimentos y la cantidad de alimentos que se haya introducido en el electrodoméstico, además de la frecuencia con la que se abra la puerta, afectarán a la temperatura en el interior del electrodoméstico. ○ Si se ajusta en el valor máximo (posición <5>), su congelador tendrá que funcionar a máxima potencia para mantener esta temperatura tan baja, con el consiguiente aumento en el consumo energético. No es necesario mantener el electrodoméstico en este valor de ajuste durante largos periodos de tiempo. Panel de control

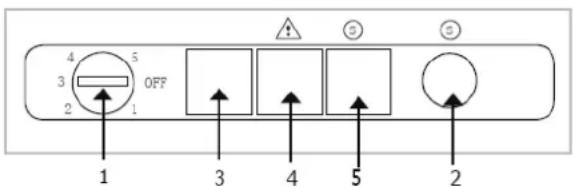

1. Regulador del termostato.

2. Botón de Super Congelación

3. Piloto de encendido

4. Testigo indicador de temperatura

5. Testigo indicador de congelación rápida

o Testigo de encendido (verde): se encenderá al conectar el electrodoméstico a la red eléctrica. o Testigo de congelado rápido (amarillo): se encenderá cuando se presione el botón de congelación rápida. o Testigo indicador de subida de temperatura (rojo): se encenderá cuando el electrodoméstico detecta una subida en la temperatura que pudiera afectar al contenido de su congelador. El compartimento del congelador ○ La temperatura del compartimento de congelación debe presentar una temperatura mínima de - 18 ºC antes de guardar en su interior alimentos ya congelados o frescos. ○ El compartimento del congelador solo puede congelar una cantidad determinada de alimentos al mismo tiempo. No debería intentar congelar más de 4,5 kg de alimentos frescos en un plazo de 24 horas. ○ Antes de proceder a su congelación, deje enfriar los alimentos calientes. Si coloca alimentos calientes en el congelador, el aumento de la humedad puede acelerar la formación de hielo y aumentar la cantidad de potencia de la que hace uso el electrodoméstico. ○ Siga las directrices de los fabricantes de alimentos en relación con los tiempos máximos de conservación. ○ No vuelva a congelar alimentos descongelados previamente. ○ No abra la puerta del congelador con demasiada frecuencia ni deje la puerta abierta durante periodos largos de tiempo: esto aumentará la temperatura en el interior del electrodoméstico e incrementará el consumo energético. Sugerencias para la congelación de alimentos ○ Use bolsas de congelación, films de polietileno, papel de aluminio (muy grueso) y recipientes especiales para alimentos congelados para guardar los alimentos congelados. ○ Puede usar cinta, gomas de caucho o pinzas de plástico para sellar bolsas y envoltorios.

REJILLA DE VENTILACIÓN

○ Antes de sellar una bolsa de congelación, intente extraer todo el aire posible para favorecer la congelación del contenido. ○ Los envases planos se congelan con mayor facilidad. ○ Si desea congelar un líquido, no llene el recipiente hasta el borde. Los líquidos aumentan de tamaño al congelarse. No introduzca botellas (de vidrio o metal) con líquidos (en especial, líquidos efervescentes) en el congelador, pues podrían reventar al congelarse. Fabricación de cubitos de hielo o Llene la bandeja para hielos con agua e introdúzcala en el congelador. o Cuando el agua se haya congelado por completo, retuerza la bandeja (tal y como se indica en el dibujo siguiente) para extraer los cubitos de hielo. Congelación con la función de congelación rápida

Esta función debe utilizarse con alimentos frescos; de este modo, se asegura del suministro de una gran cantidad de aire frío en el compartimento del congelador. ○ Pulse el botón de congelación rápida (2) y el congelador empezará a funcionar a la máxima potencia. ○ El testigo de congelado rápido (5) se encenderá cuando se haya activado la función de congelación rápida. ○ No es necesario ajustar el termostato. ○ La temperatura del congelador bajará y el electrodoméstico alcanzará su temperatura más baja. ○ Coloque los alimentos que desee congelar en el interior del electrodoméstico. NO DESCONECTE LA FUNCIÓN DE CONGELACIÓN RÁPIDA HASTA QUE LOS ALIMENTOS ESTÉN TOTALMENTE CONGELADOS. ○ Una vez congelados los alimentos, desconecte la función de congelación rápida pulsando y manteniendo pulsado el botón de congelación rápida durante 3 segundos. ○ El testigo indicador de color amarillo se apagará y el electrodoméstico regresará a un funcionamiento normal. IMPORTANTE: PARA REDUCIR AL MÍNIMO LA ENERGÍA ADICIONAL CONSUMIDA CON LA FUNCIÓN DE CONGELACIÓN RÁPIDA, ESTA DEBE PERMANECER ENCENDIDA EL MENOR TIEMPO POSIBLE. SI NO DESCONECTA MANUALMENTE LA FUNCIÓN DE CONGELACIÓN RÁPIDA, EL ELECTRODOMÉSTICO VOLVERÁ AUTOMÁTICAMENTE A UN MODO DE FUNCIONAMIENTO NORMAL AL CABO DE 24 HORAS.

MEDIDAS DE AHORRO ENERGÉTICO PARA

CONGELADOR Instalación: o Instale el electrodoméstico en un lugar fresco. Si se coloca bajo la luz directa del sol o junto a un horno u otra fuente de calor, el consumo energético puede aumentar de manera significativa. o Asegúrese de que el electrodoméstico se instala con la ventilación adecuada. Restringir la ventilación puede aumentar el consumo energético en un 15 %. Limpieza y mantenimiento: o Limpie periódicamente las resistencias del condensador (en caso de estar presentes) situadas en la parte posterior del electrodoméstico para mantener un nivel de rendimiento elevado. o Descongele el electrodoméstico de forma periódica. La acumulación de una capa gruesa de hielo reduce el rendimiento del electrodoméstico. Cuando el grosor de la escarcha alcanza los 5 mm, debe proceder a una descongelación. o Limpie la junta de la puerta con agua tibia o un detergente neutro que no deje restos. Una junta perfectamente hermética resulta clave para la rendimiento de su electrodoméstico. Uso: o No abra la puerta de forma reiterada o con más frecuencia de la necesaria. o No ajuste el termostato en un valor demasiado bajo. Un cambio de tan solo 1 grado puede afectar al consumo energético en un 5 %. Use un termómetro para controlar la temperatura. o El congelador debería funcionar a una temperatura comprendida entre -15 y -18 ºC. o Deje enfriar los alimentos antes de introducirlos en el electrodoméstico (pero no los deje reposar a temperatura ambiente durante demasiado tiempo). o En el congelador, los envases con alimentos deben estar desperdigados, nunca agrupados o apilados todos juntos, hasta que se congelen por completo. o Si se va a ausentar durante un largo período de tiempo, apague el electrodoméstico, retire todos los alimentos, lleve a cabo una limpieza del mismo y deje la puerta abierta. o Si dispone de un segundo electrodoméstico fuera de uso, asegúrese de que permanezca desenchufado y con la puerta abierta hasta que sea necesario utilizarlo. Eliminación: o Si va a descartar su frigorífico antiguo, compruebe si existe un centro de reciclaje de clorofluorocarbonos (CFC) en su zona. Las autoridades locales encargadas de la política de reciclaje podrán ayudarle en este sentido.

LIMPIEZA Y MANTENIMIENTO

PRECAUCIÓN: ASEGÚRESE DE QUE EL ELECTRODOMÉSTICO ESTÉ DESCONECTADO DE LA RED ELÉCTRICA ANTES DE LIMPIARLO. o No limpie este electrodoméstico vertiendo o pulverizando agua sobre el mismo. o Limpie periódicamente congelador con una solución de bicarbonato de sodio y agua tibia. o Limpie los accesorios por separado con agua y jabón. No los lave en el lavavajillas. o No utilice detergentes, jabones ni productos abrasivos. o Después del lavado, pase un paño húmedo sobre el área limpia y luego séquela completamente. o Cuando haya completado la limpieza, séquese las manos y luego vuelva a conectar el enchufe a la red eléctrica. Descongelación del compartimento del congelador Debe proceder a retirar periódicamente la escarcha que se acumula en el interior del congelador. Puede usar un raspador de plástico para limitar la acumulación de escarcha. IMPORTANTE: El congelador debe descongelarse, al menos, dos veces al año. El número de veces que deba descongelarlo dependerá del ajuste del termostato y de la cantidad de alimentos que congela y conserva en el congelador. ○ El día anterior a la descongelación, ajuste el termostato en la posición <5>, para garantizar que los alimentos presentes en el congelador están totalmente congelados. ○ Mientras procede a la descongelación del aparato, conserve los alimentos congelados envueltos en varias capas de papel y en un lugar fresco. Los cambios de temperatura en los alimentos reducen su caducidad y, por tanto, implica que deban consumirse en periodos de tiempo relativamente más cortos. NO VUELVA A INTRODUCIR EN EL CONGELADOR ALIMENTOS EN PROCESO

DE DESCONGELACIÓN.36

○ Ajuste el termostato en la posición <0> y desenchufe el electrodoméstico de la red eléctrica. ○ Deje la puerta del congelador abierta. Puede colocar un cuenco de agua caliente en el interior del congelador para acelerar el proceso de descongelación. ○ Puede usar una esponja para secar el agua de descongelación que se vaya acumulando en el fondo del congelador. IMPORTANTE: Coloque algunas toallas viejas en el suelo, justo delante del electrodoméstico. Para secar el agua de descongelación que pudiera salir del congelador y derramarse sobre el suelo. ○ Cuando se haya eliminado por completo todo el hielo acumulado, proceda a secar bien el interior del congelador. Si no realiza este paso correctamente, volverá a acumularse hielo en cuanto se vuelva a poner el electrodoméstico en marcha. ○ Con las manos secas, vuelva a enchufar el electrodoméstico a la red eléctrica. Ajuste el termostato en la posición <5> durante 24 horas, antes de volver a posicionarlo en el valor <3>. ○ No introduzca alimentos frescos en el congelador hasta que haya transcurrido este periodo de 24 horas. No descongele el electrodoméstico con ayuda de otros dispositivos eléctricos (por ejemplo, secadores de pelo). No use objetos metálicos afilados para retirar el hielo del congelador; puede provocar daños en el sistema de refrigeración. INSTALACIÓN IMPORTANTE: Lea todas las instrucciones antes de instalar y usar este producto y asegúrese de que la tensión (V) y la frecuencia (Hz) indicadas en las características técnicas son exactamente las mismas que las de su hogar. La placa de datos con las características técnicas se puede encontrar en el borde frontal izquierdo del interior del frigorífico. El fabricante declina toda responsabilidad en caso de que el instalador no observe todas las normas de prevención de accidentes en vigor, necesarias para el uso normal y el funcionamiento regular del sistema eléctrico. Conexión eléctrica SU CONGELADOR HA SIDO DISEÑADO PARA UNA INSTALACIÓN DE ENCASTRE PERMANENTE. Recomendamos que lo conecte un electricista cualificado, miembro de la N.I.C.E.I.C. y que cumpla las normativas I.E.E. y locales. ○ Su congelador viene equipado con un enchufe de 13 amperios. Si en el futuro necesitara cambiar el fusible de este enchufe, debe utilizar un fusible de 13 amperios aprobado por ASTA (especificación BS 1362). ○ El cable de alimentación presenta los colores siguientes: Marrón (potencial) Azul (neutro) Verde y amarillo (tierra) o Puesto que es posible que los colores de los cables que componen el cable de alimentación del electrodoméstico no se correspondan con los colores de los terminales de la caja de conexiones, siga el procedimiento siguiente: El cable marrón debe conectarse al terminal marcado con la letra L (live/potencial) o de color rojo. El cable azul debe conectarse al terminal marcado con la letra N (neutro) o de color negro. El cable verde y amarillo debe conectarse al terminal marcado con la letra E (earth/tierra), con el símbolo de toma de tierra o de color verde y amarillo. o Una vez finalizada la conexión, no deben quedar hilos sueltos ni cortados. La pletina de sujeción debe fijarse sobre el revestimiento exterior del cable.

Ubicación o Se aconseja instalar este electrodoméstico únicamente en un lugar donde la temperatura ambiente de la habitación se corresponda con la clase climática indicada en la placa de datos del aparato. El electrodoméstico puede no funcionar correctamente si la temperatura ambiente está fuera de los rangos siguientes. Clase climática Temperatura ambiente adecuada

o El electrodoméstico no debe ubicarse en un lugar donde quede expuesto a la luz solar directa, a un calor continuo o a temperaturas extremas (por ejemplo, al lado de un radiador o de la caldera). o La puerta debe disponer de espacio suficiente para abrirse por complejo y sin restricciones. o El electrodoméstico debe colocarse de tal forma que permita el acceso fácil a los alimentos que se conservan en su interior. o Compruebe si hay una toma de corriente disponible que sea accesible después de instalar el electrodoméstico. Invertir la puerta del electrodoméstico Este procedimiento DEBE llevarse a cabo antes de panelar la puerta del electrodoméstico. Guarde todas las piezas que extraiga mientras revierte la puerta para su posterior uso. ADVERTENCIA: Tenga cuidado al abrir las bisagras; llevan un mecanismo de resorte que pueden provocar lesiones si se cierran sobre su mano. Herramientas necesarias: o Destornillador Phillips o Destornillador plano

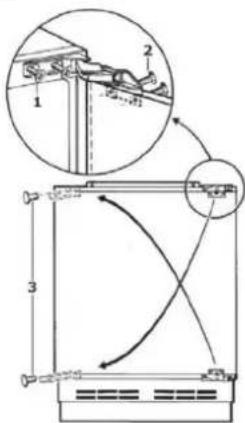

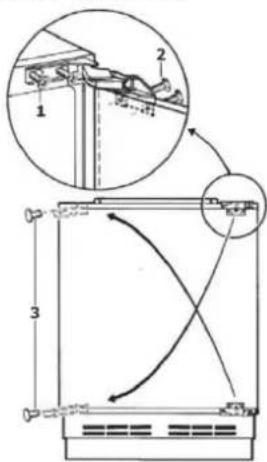

o Afloje los tornillos de sujeción (1) en el electrodoméstico y, seguidamente, retire con cuidado la puerta. o Coloque la puerta del electrodoméstico sobre una superficie acolchada, para que no sufra daños. o Retire las tapas (3). o Inserte los tornillos de sujeción (1) en el lado contrario del electrodoméstico respecto a su posición original. Apriete estos tornillos solo parcialmente. o Retire los tornillos de sujeción de la puerta (2) e invierta la posición de la bisagra superior e inferior (como se indica en el diagrama superior). o Vuelva a colocar la puerta del electrodoméstico y, seguidamente, vuelva a apretar por completo los tornillos de sujeción (1) y los tornillos de sujeción de la puerta (2). o Inserte las tapas (3) en los orificios que ahora aparecen expuestos en el lado derecho del electrodoméstico. IMPORTANTE: Después de invertir la puerta, compruebe que esta se abre y se cierra correctamente, sin torcerse. Compruebe también la junta de la puerta del electrodoméstico. La junta no debe estar doblada ni aplastada, de lo contrario habrá un espacio entre ella y el interior de la puerta. o La junta debe adherirse de forma adecuada y completa en todo el perímetro de la puerta. o Si la junta no se adhiere correctamente al electrodoméstico, proceda del modo siguiente: Verde y amarillo a tierra Marrón a potencial 13 AMP Fusible 13 A Pletina sujeción del cable Azul a neutro37

1. Utilice un paño humedecido con agua caliente y manipule la junta hasta

que se adhiera de forma adecuada y completa en todo el perímetro de la puerta.

2. Use un secador de pelo en su potencia más baja y caliente un poco las

zonas de la junta de la puerta que no se adhieran correctamente. El calor hará que la junta se vuelva más maleable y esto le permitirá colocarla en la posición correcta. IMPORTANTE: NO CALIENTE LA JUNTA DE LA PUERTA DURANTE MUCHO TIEMPO O A UNA INTENSIDAD SUPERIOR A LA POTENCIA MÁS BAJA. DE OTRO MODO PODRÍA DAÑAR LA JUNTA DE LA PUERTA, QUE NO PODRÁ SUSTITUIRSE GRATUITAMENTE CON LA GARANTÍA. Rangos de apertura El diagrama siguiente muestra los rangos de apertura que necesitará para poder instalar el electrodoméstico. o El electrodoméstico debería instalarse nivelado sobre el suelo. Puede usar las patas de nivelación para compensar pequeñas irregularidades del suelo. Ajuste de la base/el zócalo Cuando el electrodoméstico se instala debajo de una encimera, es posible que dese instalar una base o un zócalo a juego con sus armarios de cocina existentes. o Retire la rejilla en la base del electrodoméstico desenroscando los tornillos situados a ambos lados de la misma y tire de ella hacia usted.

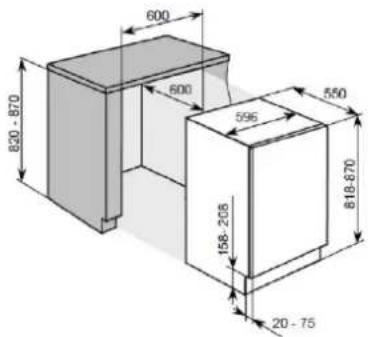

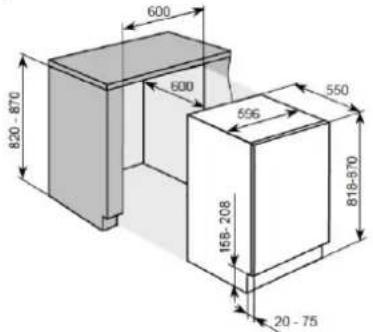

o Use una llave inglesa para ajustar las patas regulables en altura. o Si el hueco tiene 820 mm de alto, las patas ajustables deben apretarse por completo. o Si el hueco tiene 870 mm de alto, las patas deben ajustarse en una altura de 50 mm. o El electrodoméstico debe instalarse a paño respecto a la parte inferior de la encimera y debe estar perfectamente nivelado. IMPORTANTE: Si el electrodoméstico no está nivelado, tanto la junta de la puerta como la puerta se pueden ver afectadas. o Debe realizar un corte en la base/el zócalo para garantizar una ventilación adecuada. El corte debería medir 600 mm de ancho y, entre 140 mm y 90 mm de altura, dependiendo de la altura a la que haya colocado su electrodoméstico. o Inserte la base/el zócalo y vuelva a ajustar la rejilla en su posición original para mantenerla en posición. IMPORTANTE: Tenga en cuenta que, tal y como se indica en el diagrama anterior, DEBE recortarse una ventilación de tamaño adecuado en la base/el zócalo del mueble. Ajustar la puerta del mueble al electrodoméstico Si necesita que la puerta del electrodoméstico abra desde el otro lado, invierta la posición de la puerta antes de iniciar el proceso de instalación. (Véase el apartado «Inversión de la puerta»). Herramientas necesarias: o Metro o Lápiz afilado o Destornillador plano pequeño o Llave inglesa IMPORTANTE: Se recomienda que dos personas lleven a cabo la instalación de este electrodoméstico.

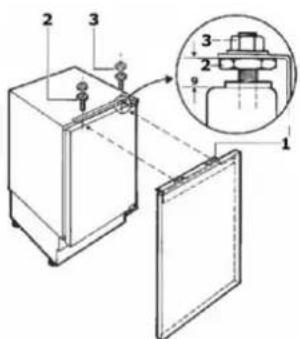

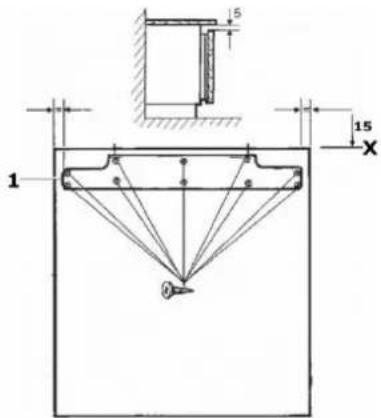

1. Afloje los tornillos desde los dos pernos de ajuste situados en la parte

superior de la puerta del electrodoméstico y proceda a retirar la placa de montaje (1).

2. Mida el ancho de la puerta del mueble y trace una línea vertical en el

centro de la superficie interior de la misma. Debe trazar la línea desde la parte superior de la puerta del mueble hasta aproximadamente la mitad. o Coloque la placa de montaje (1) en el dorso de la puerta del mueble. o El centro de la placa de montaje debe posicionarse sobre la línea que acaba de trazar. Preste atención a la posición de la placa de montaje en el diagrama anterior para garantizar que coloca la placa de montaje correctamente (cara correcta). o La parte superior de la placa de montaje debe colocarse aproximadamente a 15 mm de la parte superior de la puerta del mueble. De este modo, quedará un hueco de 5 mm entre la parte superior de la puerta del mueble y la parte inferior de la encimera. o Fije la placa de montaje a la puerta del mueble usando los tornillos incluidos y un destornillador Phillips. Apriete estos tornillos por completo.

3. Cuelgue la puerta del mueble en la puerta del electrodoméstico,

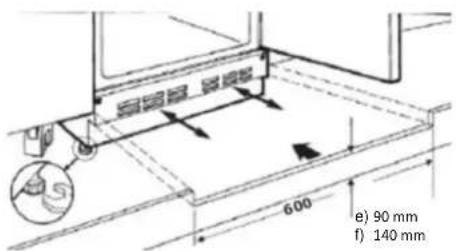

asegurándose de que los herrajes de la placa de montaje se enganchen en los pernos de ajuste. e) 90 mm f) 140 mm38

4. Use un destornillador para ajustar el hueco en la parte inferior de los

pernos de ajuste. El hueco debe medir aproximadamente 9 mm (tal y como se indica en el diagrama anterior).

5. Fije el herraje inferior al fondo de la puerta del mueble y a la parte inferior

de la puerta del electrodoméstico (tal y como se indica en el diagrama de la página anterior). o Es posible realizar pequeños ajustes en la posición de la puerta del mueble usando los tornillos situados en la parte superior e inferior de la puerta del electrodoméstico. Debe realizar estos ajustes para garantizar que la puerta del mueble quede nivelada.

6. Inserte la cubierta en la parte superior del electrodoméstico (se escuchará

7. Abra la puerta del electrodoméstico.

o Use una broca adecuada para taladrar unos orificios en la placa de montaje hasta la encimera. IMPORTANTE: La broca debe adaptarse al material en el que está fabricada su encimera. o Asegure la placa de montaje a la parte inferior de la encimera con los tornillos incluidos. IMPORTANTE: Apriete estos tornillos por completo. o Si el electrodoméstico se instala debajo de una encimera de granito, use las escuadras suministradas para fijar el frigorífico al lateral del armario. Use una broca adecuada para taladrar tres orificios en la escuadra hasta el lateral del armario, en el lado opuesto a las bisagras. o Los orificios ovalados cubren las posiciones de las bisagras no utilizadas en la parte frontal del electrodoméstico. Use dos tornillos para fijar la escuadra a la parte frontal del electrodoméstico. Compruebe que la puerta se abre y se cierra sin fricciones; compruebe también que la junta de la puerta se cierra de manera hermética.

SOLUCIÓN DE PROBLEMAS

IMPORTANTE: Consulte la lista siguiente antes de ponerse en contacto con el Departamento de Atención al Cliente si cree que su congelador no funciona correctamente. Mi congelador parece no funcionar/mi electrodoméstico no recibe alimentación. o Compruebe que el enchufe del electrodoméstico se encuentra correctamente conectado a la red eléctrica. o Compruebe que existe suministro eléctrico (es decir, que no se ha producido un corte eléctrico o se ha fundido un fusible). o Compruebe que el termostato en el interior del electrodoméstico no se ha colocado en la posición de apagado <0>. o Compruebe que la tensión de alimentación se corresponde con la tensión indicada en la placa de datos de su electrodoméstico. Mi congelador no parece funcionar de manera eficiente. o Compruebe que el electrodoméstico no esté sobrecargado o que los alimentos no se hayan colocado sin la distancia adecuada entre ellos. o El valor de ajuste del termostato es demasiado bajo; debería ajustarlo en una posición más elevada. o Asegúrese de que la puerta cierra correctamente y compruebe que la puerta no haya permanecido abierta por error durante demasiado tiempo. o Asegúrese de que el electrodoméstico cuenta con la ventilación adecuada. Mi frigorífico emite mucho ruido. o El gas refrigerante que circula por los tubos del electrodoméstico puede emitir un sonido suave, aunque el compresor no esté en funcionamiento. o Si el ruido empeora o el electrodoméstico emite sonidos más altos de lo habitual: compruebe que esté correctamente nivelado, que no haya nada en contacto con la parte posterior del frigorífico y que no haya nada en su interior que pueda ser el origen de dicho ruido. Se ha formado hielo con rapidez en la pared trasera interior de mi congelador. o Compruebe que no haya alimentos aplastados contra la pared posterior del electrodoméstico. IMPORTANTE: Es normal que se formen gotas de hielo en la pared posterior del electrodoméstico. La formación de gotas de hielo no indica un fallo en el electrodoméstico. Hay agua en la base del frigorífico o este presenta fugas de agua. o Siga lo indicado en el apartado «El orificio de descongelación» de la página

NO INTENTE REPARAR ESTE ELECTRODOMÉSTICO USTED MISMO. Tenga en cuenta que si llama a un técnico mientras el producto está en garantía y se advierte que el problema no es el resultado de un fallo del electrodoméstico, los gastos de la asistencia a domicilio correrán de su cuenta. El electrodoméstico debe estar accesible para que el técnico lleve a cabo cualquier reparación necesaria. Si el electrodoméstico está instalado de tal manera que el técnico considera que podría causar daños al electrodoméstico o a su cocina, este no realizará la reparación. Esto incluye situaciones en las que los electrodomésticos han sido alicatados, sellados u obstruidos con elementos de madera, como zócalos, colocados delante del electrodoméstico Consulte las condiciones de garantía que aparecen en la tarjeta de garantía recibida con este electrodoméstico.

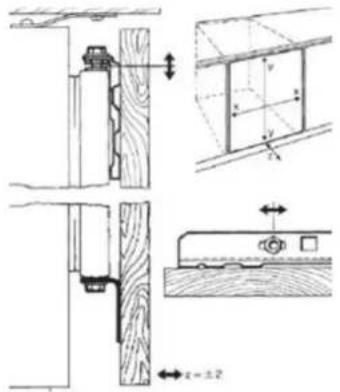

y = máx. ± 3,5 x = máx. ± 339

Este electrodoméstico cumple la directiva europea 2012/19/EU en materia de Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueden conllevar consecuencias negativas para el medio ambiente) como componentes básicos (que se pueden reutilizar). Es importante que los RAEE se sometan a tratamientos específicos para eliminar y desechar adecuadamente los contaminantes y recuperar y reciclar todos los materiales. Las personas desempeñan un papel clave a la hora de garantizar que los RAEE no se conviertan en un problema medioambiental. Para ello, es esencial seguir ciertas normas básicas: Los RAEE no deben recibir el mismo tratamiento que los residuos domésticos. Los RAEE deben depositarse en los puntos limpios pertinentes, gestionados por las autoridades locales o por empresas autorizadas. En muchos países, existe un servicio de recogida a domicilio de RAEE de gran tamaño. En muchos países, al comprar un electrodoméstico nuevo, el distribuidor podría encargarse de la recogida del antiguo de forma totalmente gratuita, siempre y cuando el equipo tenga características similares y sea del mismo tipo que el equipo suministrado.

4. Luz indicadora de temperatura

5. Luz indicadora de congelamento rápido

j) 140 mm y = máx. ± 3,5 x = máx. ± 356
