BEDIENUNGSANLEITUNG HBOU 822 NE HOOVER

Conformidad Mediante la colocación de la marca en este producto confirmamos el cumplimiento de todos los requisitos legislativos europeos relevantes en materia de seguridad, salud y medio ambiente establecidos para este producto.40 Vielen ank für den Kauf dieses Produkts. Bitte lesen Sie vor dem Gebrauch des Kühlschranks diese Anleitung sorgfältig, um das Gerät optimal zu nutzen. Bewahren Sie die gesamte Referenzdokumentation zum Nachschlagen oder für einen eventuellen späteren Besitzer auf. Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendung bestimmt, wie: - Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, - in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Motels und ähnlichen Unterkünften, - Bed & Breakfast (B&B), - Catering-Dienste und ähnliche Zwecke im Einzelhandel. Das Gerät darf ausschließlich für die Konservierung von Lebensmitteln verwendet werden. Jede andere Verwendung wird als gefährlich erachtet und der Hersteller weist im Fall der Nichtbeachtung jede Haftung zurück. Bitte lesen Sie auch die Garantiebestimmungen. Um die bestmögliche Leistung zu erzielen und einen problemlosen Betrieb zu gewährleisten, lesen Sie zunächst diese Anweisungen sorgfältig durch. Die Nichtbeachtung dieser Anweisungen kann zum Erlöschen des Anspruchs auf kostenlosen Kundenservice während der Garantiezeit führen. SICHERHEITSINFORMATIONEN Diese Anleitung enthält wichtige Sicherheitsinformationen. Bewahren Sie diese Anleitung daher zum Nachschlagen und damit Sie Ihr Gerät optimal nutzen können sicher auf. Die Kühltruhe enthält ein Kühlgas (R600a: Isobutan) und ein Schaumtreibmittel (Cyclopentane) zur Isolierung, die sehr umweltfreundlich, aber entflammbar sind. Vorsicht: Feuergefahr Wenn der Kühlkreislauf beschädigt wird:

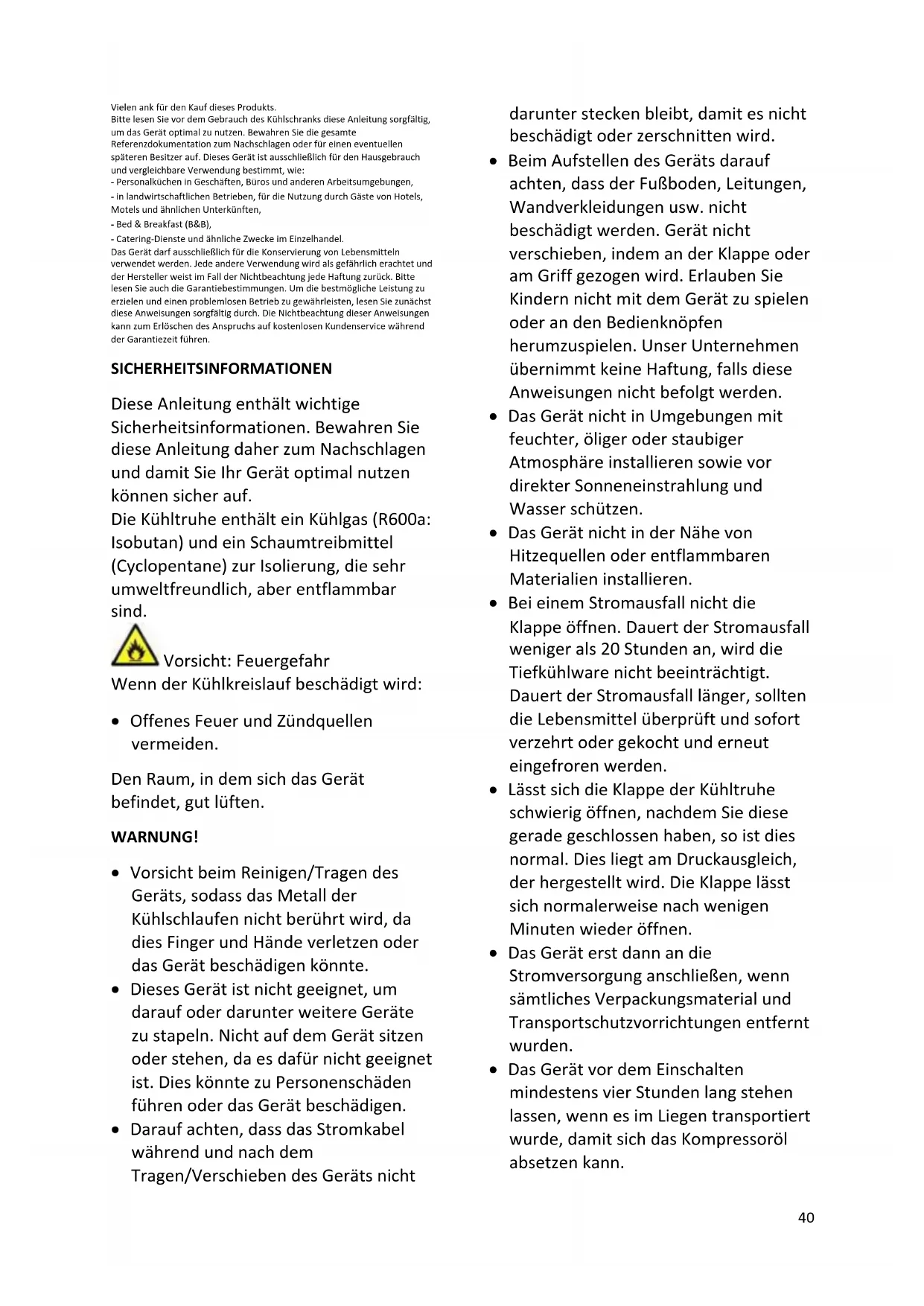

• Offenes Feuer und Zündquellen vermeiden. Den Raum, in dem sich das Gerät befindet, gut lüften. WARNUNG!

• Vorsicht beim Reinigen/Tragen des Geräts, sodass das Metall der Kühlschlaufen nicht berührt wird, da dies Finger und Hände verletzen oder das Gerät beschädigen könnte.

• Dieses Gerät ist nicht geeignet, um darauf oder darunter weitere Geräte zu stapeln. Nicht auf dem Gerät sitzen oder stehen, da es dafür nicht geeignet ist. Dies könnte zu Personenschäden führen oder das Gerät beschädigen.

• Darauf achten, dass das Stromkabel während und nach dem Tragen/Verschieben des Geräts nicht darunter stecken bleibt, damit es nicht beschädigt oder zerschnitten wird.

• Beim Aufstellen des Geräts darauf achten, dass der Fußboden, Leitungen, Wandverkleidungen usw. nicht beschädigt werden. Gerät nicht verschieben, indem an der Klappe oder am Griff gezogen wird. Erlauben Sie Kindern nicht mit dem Gerät zu spielen oder an den Bedienknöpfen herumzuspielen. Unser Unternehmen übernimmt keine Haftung, falls diese Anweisungen nicht befolgt werden.

• Das Gerät nicht in Umgebungen mit feuchter, öliger oder staubiger Atmosphäre installieren sowie vor direkter Sonneneinstrahlung und Wasser schützen.

• Das Gerät nicht in der Nähe von Hitzequellen oder entflammbaren Materialien installieren.

• Bei einem Stromausfall nicht die Klappe öffnen. Dauert der Stromausfall weniger als 20 Stunden an, wird die Tiefkühlware nicht beeinträchtigt. Dauert der Stromausfall länger, sollten die Lebensmittel überprüft und sofort verzehrt oder gekocht und erneut eingefroren werden.

• Lässt sich die Klappe der Kühltruhe schwierig öffnen, nachdem Sie diese gerade geschlossen haben, so ist dies normal. Dies liegt am Druckausgleich, der hergestellt wird. Die Klappe lässt sich normalerweise nach wenigen Minuten wieder öffnen.

• Das Gerät erst dann an die Stromversorgung anschließen, wenn sämtliches Verpackungsmaterial und Transportschutzvorrichtungen entfernt wurden.

• Das Gerät vor dem Einschalten mindestens vier Stunden lang stehen lassen, wenn es im Liegen transportiert wurde, damit sich das Kompressoröl absetzen kann.41

• Diese Kühltruhe darf nur für den vorgesehenen Zweck (z.B. Lagern und Einfrieren von Lebensmitteln) verwendet werden.

• Keine Medikamente oder Materialien für wissenschaftliche Forschungen aufbewahren. Wird Material gelagert, das eine strenge Kontrolle der Lagertemperatur erfordert, so kann sich die Qualität verschlechtern oder es kann eine unvorhergesehene Reaktion auftreten, die zu Risiken führen kann.

• Vor jedem Eingriff am Gerät den Netzstecker ziehen.

• Bei der Lieferung überprüfen, ob das Produkt nicht beschädigt ist und ob alle Teile und Zubehör unversehrt sind.

• Wenn Sie am Kühlsystem ein Leck feststellen, nicht die Netzsteckdose berühren und unbedingt offenes Feuer vermeiden. Das Fenster öffnen und den Raum gut lüften. Wenden Sie sich an den Kundenservice, um das Gerät reparieren zu lassen.

• Zum Anschluss keine Verlängerungskabel und Adapter verwenden.

• Das Netzkabel nicht stark spannen oder biegen und den Netzstecker nicht mit nassen Händen berühren.

• Den Netzstecker und/oder das Netzkabel nicht beschädigen - Stromschlag- und Brandgefahr!

• Ein beschädigtes Netzkabel muss vom Hersteller oder dem zugelassenen Kundendienst oder ähnlich qualifizierter Person ausgewechselt werden, um Gefahren vorzubeugen.

• Keine brennbaren und hoch flüchtigen Substanzen wie Äther, Benzin, Flüssiggas, Propan, Sprühdosen, Klebstoffe, reinen Alkohol usw. in der Kühltruhe aufbewahren - Explosionsgefahr!

• In der Nähe der Kühltruhe keine brennbaren Sprays wie z.B. Farbspraydosen aufbewahren. Es besteht Explosions- oder Brandgefahr.

• Keine Gegenstände oder mit Wasser gefüllten Behälter auf das Gerät stellen.

• Keine Verlängerungskabel und Mehrfachsteckleisten verwenden.

• Gerät nicht durch Verbrennen entsorgen. Darauf achten, dass die Kühlschleife des Geräts während des Transports oder im Betrieb nicht beschädigt wird. Bei einer Beschädigung das Gerät keinem offenen Feuer oder möglichen Zündquellen aussetzen und den Raum, in dem sich das Gerät befindet, sofort gut lüften.

• Das Kühlsystem an der Rückseite und im Inneren des Geräts enthält ein Kältemittel. Es muss daher darauf geachtet werden, die Leitungen nicht zu beschädigen.

• Im Inneren des Gefriergeräts keine elektrischen Geräte benutzen, es sei denn, sie sind vom Hersteller empfohlen.

• Den Kühlkreislauf nicht beschädigen.

• Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen, es sei denn, dies ist vom Hersteller so empfohlen.

• Im Inneren des Kühlschranks keine elektrischen Geräte benutzen, es sei denn, der Typ wurde vom Hersteller empfohlen.

• Die Lüftungsgitter am Gehäuse des Geräts und innerhalb der Einbauöffnung nicht verstopfen oder verschließen.42

• Nicht die internen Kühlelemente berühren, besonders nicht mit nassen Händen, da Sie sich verbrennen oder anderweitig verletzen können.

• Keine scharfkantigen Gegenstände wie Messer oder Gabeln verwenden, um Eisschichten damit zu entfernen.

• Keinen Haarfön, Heizgeräte oder sonstige elektrische Geräte zum Abtauen verwenden.

• Wenn sich an den Innenwänden eine Eisschicht bildet, diese nicht mit einem Messer oder sonstigen scharfen Gegenständen abkratzen. Dies kann den Kühlkreislauf beschädigen und das austretende Kältemittel kann sich entzünden oder die Augen schädigen.

• Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen.

• Auf keinen Fall offene Flammen oder elektrische Geräte wie Heizelemente oder Dampfstrahlreiniger sowie keine Kerzen, Öllampen oder Ähnliches verwenden, um den Abtauvorgang zu beschleunigen.

• Für die Reinigung des Kompressors kein Wasser darauf schütten. Nach der feuchten Reinigung mit einem Tuch gründlich trocken reiben, um Rost zu vermeiden.

• Den Netzstecker sauber halten. Starke Staubablagerungen erhöhen die Brandgefahr.

• Das Produkt ist nur für die Verwendung in Privathaushalten vorgesehen.

• Die Garantie erlischt, wenn das Produkt für gewerbliche Zwecke und nicht in Privathaushalten eingesetzt wird.

• Das Produkt muss im Einklang mit den Anweisungen im Bedienungshandbuch richtig installiert, aufgestellt und betrieben werden.

• Die Garantie gilt nur für neue Produkte und erlischt, wenn das Produkt weiterverkauft wird.

• Unser Unternehmen übernimmt keine Haftung für Unfälle oder Folgeschäden im Zusammenhang mit dem Produkt.

• Die Garantie führt nicht zum Erlöschen gesetzlicher Rechte.

• Nicht versuchen, das Gerät selbst zu reparieren. Technische Eingriffe dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt warden. KINDERSICHERHEIT!

• Wenn Sie ein Altgerät entsorgen, dass ein Schloss oder eine Verriegelung an der Tür hat, stellen Sie sicher, dass hier versehentlich keine spielenden Kinder eingesperrt werden können.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und wenn ihnen die damit verbundenen Gefahren bekannt sind.

• Kinder sollten nicht mit dem Gerät spielen. Reinigung und Pflege sollten nicht von Kindern ohne Aufsicht erfolgen.43

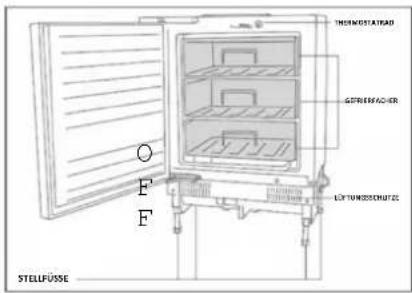

BESCHREIBUNG IHRES GEFRIERFACH

HINWEIS: Das Bild dient nur zur Illustration und kann von Ihrem Produkt abweichen. Beschreibung der Produktfunktionen

INBETRIEBNAHME DES KÜHLSCHRANKS

Vor dem Einschalten o Vergewissern Sie sich, ob der Kühlschrank entsprechend der Aufstell- und Montageanleitung des Produkts von einem qualifizierten Fachmann installiert wurde. o Warten Sie nach der Lieferung acht Stunden lang, bis Sie den Kühlschrank an die Stromversorgung anschließen. Dadurch können sich Kältemittel erneut absetzen, die während des Transports aufgeschüttelt wurden. o Die Geräteaußenseite und alle herausnehmbaren Gegenstände mit Spülwasser reinigen. o Den Kühlschrank innen mit einer lauwarmen Natronlauge auswaschen. Innenraum und Zubehörteile nach dem Reinigen sorgfältig abtrocknen. o Beim erstmaligen Einschalten des Geräts kann es zu einer Geruchsentwicklung kommen. Diese geht zurück, sobald das Gerät anfängt zu kühlen. Während der ersten Inbetriebnahme o Wenn Sie das Gerät erstmalig in Betrieb nehmen, stellen Sie das Thermostatrad 24 Stunden lang auf seine höchste Stellung. o Wenn Sie das Gerät erstmalig einschalten, läuft der Kompressor kontinuierlich 24 Stunden lang, bis der Kühlschrank die richtige Temperatur erreicht hat. o Während dieser Zeit sollten Sie die Türe nicht zu häufig öffnen und nicht zu viele Lebensmittel in das Gerät stellen. o Danach stellen Sie das Thermostatrad auf Normalbetrieb ein. o Wird das Gerät ausgeschaltet oder von der Stromversorgung getrennt, warten Sie mindestens fünf Minuten, bis Sie es über das Thermostatrad wieder einschalten oder den Stecker in die Steckdose stecken. Einschalten des Geräts und Einstellen des Thermostats

Das Gerät wird eingeschaltet, indem der Stecker in die Steckdose gesteckt und das Thermostatrad eingestellt wird. Das Thermostatrad befindet sich oben am Gerät. ○ Über das Thermostat wird die Kühlschranktemperatur automatisch entsprechend der eingestellten Stufe geregelt: o Stufe <0> bedeutet, dass das Gerät nicht kühlt. Das Licht geht jedoch noch an. o Stellung <1> stellt eine höhere Temperatur im Gefriergerät ein. o Stellung <5> stellt eine niedrigere Temperatur im Gefriergerät ein. o Idealerweise wird das Thermostatrad auf eine Stufe zwischen <3> und <4> eingestellt. o Das Gefriergerät kann bis zu -18 Grad Celsius und kälter werden. WICHTIG: Die Kühlschranktemperatur hängt von der Raumtemperatur, der Häufigkeit der Türöffnung und der Menge eingelagerter Lebensmittel ab. ○ In der höchsten Stellung (Position <5>) muss das Gefriergerät auf Hochtouren laufen, um eine niedrige Temperatur aufrechtzuerhalten und der Energieverbrauch wird erhöht. Sie sollten Ihr Gerät nur vorübergehend in der höchsten Einstellung betreiben. Bedienfeld

2. Schnellfrost-Taste

3. Stromanzeigelämpchen

4. Temperaturwarnleuchte

5. Schnellfrost-Anzeigeleuchte

o Stromanzeige (Grün) - leuchtet auf, sobald das Gerät an die Stromversorgung angeschlossen wird. o Schnellfrost-Anzeigeleuchte (Gelb) - leuchtet auf, sobald die Schnellfrost- Funktion aktiviert wird. o Temperaturwarnleuchte (Rot) - leuchtet auf, sobald das Gerät einen Temperaturanstieg registriert, der den Inhalt im Gefriergerät beeinträchtigen könnte. Das Gefrierfach ○ Die Temperatur im Gefrierfach muss -18 Grad Celsius (oder niedriger) betragen, bevor bereits gefrorene oder frische Lebensmittel hineingelegt werden können. ○ Das Gefrierfach kann nur eine bestimmte Lebensmittelmenge auf einmal einfrieren. Innerhalb von 24 Stunden sollten nicht mehr als 4,5 Kilogramm frische Lebensmittel eingefroren werden. ○ Warme Lebensmittel sollten vor dem Einfrieren abkühlen. Wenn Sie warme Lebensmittel einfrieren, führt die höhere Luftfeuchtigkeit zu schnellerer Eisbildung und der Stromverbrauch wird erhöht. ○ Bezüglich der Lagerung sollte das Haltbarkeitsdatum des Lebensmittelherstellers beachtet werden. ○ Aufgetaute Lebensmittel sollten nicht wieder eingefroren werden. ○ Die Tür des Gefrierschranks nicht zu häufig öffnen und nicht zu lange offen stehen lassen, da dies die Temperatur im Gerät und den Stromverbrauch erhöht. Tipps zum Einfrieren ○ Gefrierbeutel, Polyäthylenfolie, Aluminiumfolie (extra dick) und spezielle Gefrierbehälter sind geeignet, um Gefriergut darin aufzubewahren. ○ Gefrierbeutel lassen sich mit Klebeband, Gummis oder Plastikclips verschließen. ○ Vor dem Verschließen eines geeigneten Gefrierbeutels sollte die Luft herausgelassen werden, weil die Lebensmittel auf diese Weise besser frieren. ○ Flache Pakete lassen sich einfacher einfrieren. ○ Beim Einfrieren von Flüssigkeiten, diese nicht bis zum Rand einfüllen. Flüssigkeiten dehnen sich im gefrorenen Zustand aus. Legen Sie keine Flaschen (Glas oder Dosen) mit Flüssigkeiten (die Kohlensäure enthalten) in das Gefriergerät, da die Flasche beim Frieren platzen könnte. Herstellen von Eiswürfeln THERMOSTATRAD GEFRIERFÄCHER LÜFTUNGSSCHLITZE STELLFÜSSE

F44 o Den Eiswürfelbehälter mit Wasser füllen und in das Gefrierfach stellen. o Wenn es gefroren ist, den Behälter (wie im Bild unten gezeigt) biegen, damit die Eiswürfel herausfallen. Einfrieren mit der Schnellfrost-Funktion (Fast Freeze) Mit dieser Funktion sollten frische Lebensmittel eingefroren werden, weil dadurch das Gefrierfach mit zusätzlicher Kaltluft versorgt wird.

○ Drücken Sie die Schnellfrost-Taste (2) und das Gefriergerät läuft kontinuierlich mit der höchsten Einstellung. ○ Bei eingeschalteter Schnellfrost-Funktion leuchtet die gelbe Schnellfrost- Anzeigeleuchte (5). ○ Das Thermostatrad muss nicht eingestellt werden. ○ Die Temperatur im Gefrierfach sinkt und das Gerät erreicht die tiefste Gefriertemperatur. ○ Legen Sie das Gefriergut in das Gefrierfach. DIE SCHNELLFROST-FUNKTION ERST DANN AUSSCHALTEN, WENN DIE LEBENSMITTEL VOLLSTÄNDIG DURCHGEFROREN SIND. ○ Sobald das Gefriergut gefroren ist, die Schnellfrost-Funktion ausschalten, indem Sie drei Sekunden auf die Schnellfrost-Taste drücken. ○ Die gelbe Schnellfrost-Anzeigeleuchte geht aus und das Gerät kehrt zurück in den Normalbetrieb. WICHTIG: UM DEN ZUSÄTZLICHEN ENERGIEVERBRAUCH DER SCHNELLFROST-FUNKTION SO GERING WIE MÖGLICH ZU HALTEN, SOLLTE DIESE NUR SO KURZ WIE NÖTIG EINGESCHALTET SEIN. WENN SIE DIE SCHNELLFROST-FUNKTION NICHT AUSSCHALTEN, SCHALTET DAS GERÄT NACH 24 STUNDEN AUTOMATISCH ZURÜCK IN DEN NORMALBETRIEB.

ENERGIESPARENDER BETRIEB DES KÜHLSCHRANKS

Inbetriebnahme: o Gerät an einem kühlen Platz aufstellen. Wird es in direktem Sonnenlicht, neben einem Herd oder einer anderen Hitzequelle aufgestellt, kann der Stromverbrauch deutlich ansteigen. o Überprüfen Sie, ob das Gerät mit den richtigen Belüftungsvoraussetzungen aufgestellt wurde. Eine behinderte Luftzirkulation kann den Energieverbrauch um 15 % erhöhen. Reinigung und Wartung: o Die Spule des Kondensators (falls vorhanden) auf der Geräterückseite regelmäßig reinigen, um eine hohe Laufleistung zu gewährleisten. o Gerät regelmäßig abtauen. Eine dicke Eisschicht reduziert die Kühlleistung des Geräts. Sobald eine 5 mm dicke Eisschicht erreicht ist, sollte das Gerät abgetaut werden. o Türdichtung mit warmem Wasser und neutralem Reiniger reinigen, der keine Rückstände hinterlässt. Eine dicht verschließende Türdichtung ist besonders wichtig für die effiziente Geräteleistung. Betrieb: o Die Türe nicht wiederholt oder häufiger als nötig öffnen. o Thermostat nicht zu niedrig einstellen. Nur ein Grad Temperaturunterschied kann den Energieverbrauch um 5 % senken. Prüfen Sie die Kühlschranktemperatur mit einem Thermometer. o Das Gerät sollte mit einer Kühltemperatur von -15 bis -18 Grad Celsius betrieben werden. o Lebensmittel abkühlen lassen, bevor sie in den Kühlschrank gestellt werden (aber auch nicht zu lange bei Zimmertemperatur aufbewahren). o Solange die Lebensmittel noch nicht durchgefroren sind, sollten sie gleichmäßig im Gerät verteilt und nicht gestapelt werden. o Wenn Sie längere Zeit unterwegs sind, schalten Sie das Gerät aus, leeren und reinigen Sie es, und lassen Sie die Tür offen stehen. o Wenn Sie ein zweites Gerät haben, das nicht gebraucht wird, prüfen Sie, ob es ausgeschaltet ist und ob die Tür offen steht, bis es wieder gebraucht wird. Entsorgung: o Wenn Sie Ihren alten Kühlschrank entsorgen möchten, beachten Sie, dass dieser Fluorchlorkohlenwasserstoffe enthält, die von einem Abfallentsorgungsunternehmen entsorgt werden müssen. Informationen zur ordnungsgemäßen Entsorgung enthalten Sie von der zuständigen örtlichen Behörde.

REINIGUNG UND WARTUNG

WARNUNG: ÜBERPRÜFEN SIE VOR DEM REINIGEN, OB DAS GERÄT VON DER STROMVERSORGUNG GETRENNT IST. o Gerät nicht reinigen, indem Sie Wasser darüber schütten oder sprühen. o Das Gefriergerät sollte regelmäßig mit lauwarmem Wasser und aufgelöstem Natriumkarbonat gereinigt werden. o Zubehör separat mit Spülwasser reinigen. Nicht in der Spülmaschine reinigen. o Keine Scheuermittel oder aggressive Reiniger verwenden. o Gerät nach dem Abwaschen mit einem feuchten Tuch abreiben und gründlich trocken wischen. o Hände nach dem Reinigen abtrocknen und Stecker in die Steckdose stecken. Abtauen des Gefrierfachs Die Eisschicht im Gefrierfach sollte regelmäßig entfernt werden. Entfernen Sie aufgebaute Frostschichten mit einem Plastikschaber. WICHTIG: Das Gefriergerät sollte mindestens zweimal im Jahr abgetaut werden. Die Anzahl der Abtauvorgänge hängt von der Einstellung Ihres Thermostats und davon ab, wie viel Gefriergut Sie einfrieren. ○ Am Tag vor dem Abtauen sollte das Thermostat auf <5> eingestellt werden; dadurch wird gewährleistet, dass die enthaltenen Lebensmittel richtig durchgefroren sind. ○ Während des Abtauvorgangs sollten die Lebensmittel aus dem Gefriergerät genommen und in mehreren Schichten Zeitungspapier verpackt an einem kühlen Ort aufbewahrt werden. Der Anstieg der Temperatur des Gefrierguts verkürzt seine Haltbarkeit und es sollte möglichst innerhalb kurzer Zeit aufgebraucht werden. KEINE BEREITS ANGETAUTEN LEBENSMITTEL WIEDER ZURÜCK IN DAS GEFRIERGERÄT LEGEN. ○ Das Thermostatrad auf <0> stellen und Gerät von der Stromversorgung trennen. ○ Die Türen des Gefriergeräts offen lassen. Um den Abtauprozess zu beschleunigen, können Sie eine Schale mit warmem Wasser in das Gefrierfach stellen. ○ Das am Boden des Gefriergeräts angesammelte Tauwasser kann mit einem Schwamm aufgenommen werden. WICHTIG: Legen Sie Putzlappen oder alte Handtücher auf den Boden vor dem Gefriergerät. Dies dient dazu, eventuell austretendes Tauwasser aufzufangen. ○ Sobald die Eisschicht im Gefrierfach geschmolzen ist, sollte der Innenraum gründlich abgetrocknet werden. Wenn nicht, bildet sich sofort beim Einschalten des Geräts eine neue Eisschicht. ○ Stecken Sie den Netzstecker des Geräts mit trockenen Händen in die Steckdose. Stellen Sie das Thermostatrad 24 Stunden lang auf <5>, bevor Sie es zurück auf die Normalstellung <3> drehen. ○ Vor Ablauf der 24 Stunden sollten keine frischen Lebensmittel eingefroren werden. Das Gerät nicht mit Hilfe anderer Elektrogeräten (z.B. Haarföhn) abtauen. Keine scharfkantigen Metallgegenstände verwenden, um Eisschichten damit zu entfernen, da dies das Kühlsystem beschädigen könnte. INSTALLATION WICHTIG: Lesen Sie vor der Installation und Inbetriebnahme alle Anweisungen, und achten Sie darauf, dass die auf dem Typenschild angegebene Spannung (V) und Frequenz (Hz) mit den Begebenheiten bei Ihnen zu Hause übereinstimmen. Das Typenschild befindet sich vorne an der linken inneren Kühlschrankwand. Der Hersteller haftet nicht für eine Missachtung der geltenden Unfallverhütungsmaßnahmen seitens des Monteurs, die für einen normalen Gebrauch und den regulären Betrieb des elektrischen Systems notwendig sind. Elektrischer Anschluss45 IHR GEFRIERGERÄT IST FÜR DEN DAUERHAFTEN EINBAU BESTIMMT. Wir empfehlen den Anschluss des Geräts gemäß der örtlichen Bestimmungen durch einen qualifizierten Elektriker. o Das Gefriergerät hat einen 13-AMP-Stecker. Wenn die Sicherung im Stecker ersetzt werden muss, muss eine von ASTA (gemäß BS 1362) genehmigte Sicherung genommen werden. o Die Verkabelung im Netzkabel ist wie folgt farblich gekennzeichnet: Braun Spannungsführender Draht Blau Neutralleiter Grün und Gelb Erdung o Da die Farben der Drähte im Stromkabel des Geräts eventuell nicht mit den Farben in der Kabeldose übereinstimmen, verfahren Sie wie folgt: Der braune Draht muss mit der mit „L“ (spannungsführend) oder rot gekennzeichneten Klemme verbunden werden. Der blaue Draht muss mit der mit „N“ (neutral) oder schwarz gekennzeichneten Klemme verbunden werden. Der grün-gelbe Draht muss mit der mit „E“ (Erdung) oder grün-gelb gekennzeichneten Klemme verbunden werden. o Nach abgeschlossener Verkabelung sollten keine losen oder abgeschnittenen Drähte mehr vorhanden sein. Die Befestigungsklemme sollte außen über die Kabelisolierung führen.

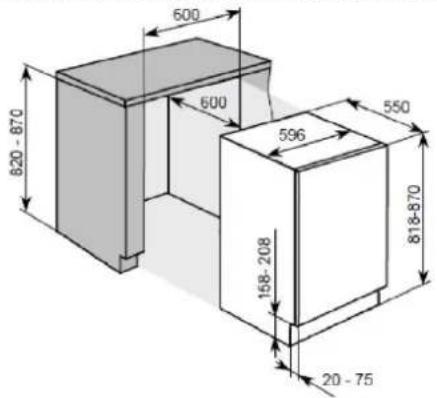

Platzierung o Es empfiehlt sich, Ihr Gerät an einem Ort aufzustellen, wo die Raumtemperatur mit der auf dem Typenschild des Geräts angegebenen Klimaklassifikation übereinstimmt. Wenn die Umgebungstemperatur außerhalb der folgenden Temperaturbereiche liegt, funktioniert das Gerät eventuell nicht richtig. Klimaklassifikation Richtige Raumtemperatur

+10 bis +32 Grad Celsius

+16 bis +32 Grad Celsius

+16 bis +38 Grad Celsius

+16 bis +43 Grad Celsius

o Das Gerät sollte nicht in direktem Sonnenlicht stehen oder kontinuierlicher Hitze oder extremen Temperaturen (z.B. neben einem Radiator oder Boiler) ausgeliefert werden. o Die Tür sollte sich vollständig und frei öffnen lassen. o Das Gerät sollte frei zugänglich sein, damit die gelagerten Lebensmittel leicht entnommen werden können. o Vor der Installation sollten Sie prüfen, ob eine Steckdose verfügbar und zugänglich ist. Ändern des Türanschlags Dieser Vorgang MUSS durchgeführt werden, bevor die Möbeltür befestigt wird. Sämtliche Teile, die beim Ändern des Türanschlags entfernt werden, sollten für zukünftige Zwecke aufbewahrt werden. WARNUNG- Beim Öffnen der Scharniere ist Vorsicht geboten, da diese eine Sprungfeder haben und beim Schließen zu Verletzungen an den Händen führen könnten. Erforderliches Werkzeug: o Kreuzschlitzschraubendreher o Schlitzschraubenzieher

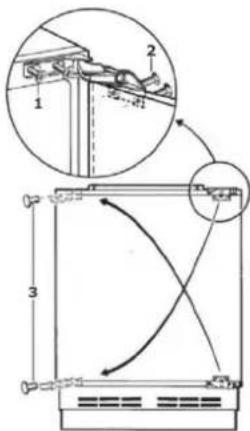

o Die Halteschrauben (1) am Gerät lösen und Gerätetür vorsichtig abnehmen. o Gerätetür auf eine gepolsterte Fläche legen, damit diese nicht beschädigt wird. o Abdeckungen aushebeln (3). o Befestigungsschrauben (1) auf der anderen Geräteseite gegenüber ihrer ursprünglichen Position einsetzen. Die Schrauben an- aber nicht festziehen. o Befestigungsschrauben an der Tür (2) herausdrehen und Position des oberen und unteren Scharniers (wie oben gezeigt) auf die gegenüberliegende Seite verlegen. o Gerätetür wieder befestigen und Befestigungsschrauben am Gerät (1) und an der Tür (2) festziehen. o Die Abdeckungskappen (3) auf die Löcher setzen, die jetzt rechts am Schrank entstanden sind. WICHTIG: Prüfen Sie nach dem Ändern des Türanschlags, ob die Türe richtig öffnet und schließt, ohne zu verkanten. Überprüfen Sie nach dem Ändern des Türanschlags, ob die Türdichtungen unversehrt sind. Die Dichtungen sollten nicht von der Türe eingedrückt oder verknittert werden, da ansonsten ein Leck entstehen würde. o Die Dichtung muss richtig und rund um die ganze Tür anliegen. o Wenn die Dichtung nicht richtig am Geräteschrank haftet, versuchen Sie Folgendes:

1. Versuchen Sie mit einem warmen, feuchten Tuch, die Dichtung rund um die

Tür zu verschieben und zu befestigen. Oder

2. Erwärmen Sie die nicht richtig haftenden Dichtungsstellen mit einem

Haarföhn auf niedrigster Stufe. Durch die Wärme wird die Dichtung flexibel und lässt sich an der richtigen Stelle befestigen. WICHTIG: TÜRDICHTUNG NUR AUF NIEDRIGSTER HITZESTUFE UND NICHT ÜBER EINEN LÄNGEREN ZEITRAUM ERWÄRMEN. DIES KANN DIE TÜRDICHTUNG BESCHÄDIGEN UND DIE GERÄTEGARANTIE BEEINTRÄCHTIGEN. Platzmaß Die Abbildung unten zeigt das für den Einbau Ihres Geräts benötigte Platzmaß.

o Das Gerät muss auf einem waagerechten Boden stehen. Kleinere Unebenheiten im Fußboden können über die Stellfüße reguliert werden. Anpassen der Sockelleiste Grün und Gelb an Erdung Braun an Spannun gsführun

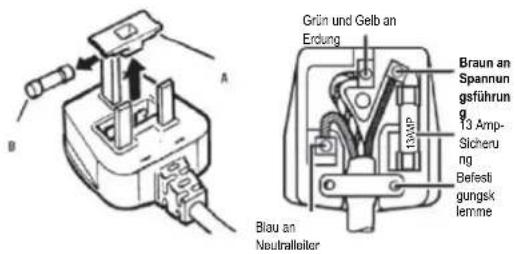

Befesti gungsk lemme Blau an Neutralleiter46 Wenn das Gerät in einem Einbauschrank unter einer Arbeitsplatte eingebaut wurde, soll der Sockel eventuell mit einer Leiste verkleidet und an die anderen Möbelstücke angepasst werden.

o Das Gitter am Gerätesockel abschrauben und nach vorne abziehen.

o Höhe der Stellfüße mit einem Schraubenschlüssel justieren. o Beträgt der Abstand vom Boden bis zur Arbeitsplatte 820 mm, sollten die Stellfüße vollständig eingefahren sein. o Beträgt der Abstand vom Boden bis zur Arbeitsplatte 870 mm, sollten die Stellfüße 50 mm weit ausgefahren sein. o Das Gerät sollte bündig an die Arbeitsplatte anschließen und in der Waage sein. WICHTIG: Ist das Gerät nicht in der Waage, könnten Tür und Türdichtung beeinträchtigt werden. o Die verzierende Sockelleiste muss mit einem Lüftungsschlitz versehen werden. Der Lüftungsschlitz sollte 600 mm breit und zwischen 140 mm und 90 mm hoch sein, je nachdem, wie hoch die Stellfüße ausgefahren wurden. o Die Sockelleiste einsetzen und das Gitter zum Fixieren an der ursprünglichen Stelle befestigen. o WICHTIG: Beachten Sie, dass die Sockelleiste UNBEDINGT wie in der obigen Abbildung gezeigt mit Lüftungsschlitzen in der richtigen Größe versehen werden muss. Anpassen des Türanschlags Wenn sich die Gerätetür zur anderen Seite öffnen soll, ändern Sie den Türanschlag vor dem Einbau. (Siehe Abschnitt „Ändern des Türanschlags“). Erforderliches Werkzeug: o Maßband o Spitzer Bleistift o Kleiner Schlitzschraubenzieher o Schraubenschlüssel WICHTIG: Es wird der Einbau durch zwei Personen empfohlen.

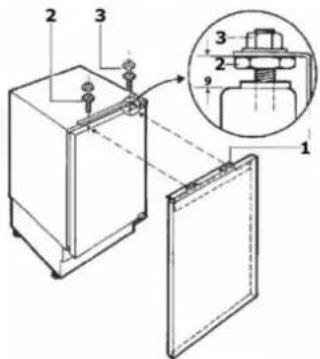

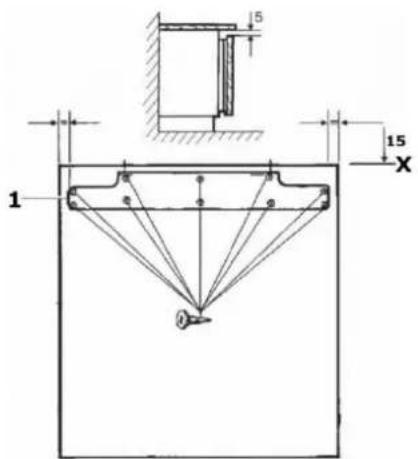

1. Die zwei Justierschrauben auf der oberen Gerätetür herausschrauben und

die Halterung abnehmen (1).

2. Messen Sie die Breite der Möbeltür und ziehen Sie genau in der Mitte eine

senkrechte Linie von oben bis ungefähr in die Türmitte. o Setzen Sie die Halterung (1) auf der anderen Seite der Möbeltür auf. o Dabei sollte sich die Mitte der Halterung auf der soeben gezeichneten Linie befinden. Überprüfen Sie die Position de Halterung auf der Zeichnung oben, damit die Halterung auch richtig herum montiert wird. o Die Oberseite der Halterung sollte sich ca. 15 mm von der Oberkante der Möbeltür befinden. Dadurch entsteht ein 5 mm breiter Spalt zwischen der Oberkante der Möbeltür und der Unterseite der Arbeitsplatte. o Befestigen Sie die Halterung mit den mitgelieferten Schrauben und mit einem Kreuzschlitzschraubendreher an der Möbeltür. Ziehen Sie die Schrauben vollständig an.

3. Hängen Sie die Möbeltür auf die Gerätetür, und achten Sie dabei darauf,

dass sich die Klemmen an der Halterung über den Justierschrauben befinden.

4. Passen Sie die Lücke am unteren Teil der Justierschrauben mit einem

Schraubenzieher an. Die Lücke sollte ca. 9 mm betragen (wie im Bild oben gezeigt).

5. Befestigen Sie die untere Halterung unter der Möbeltüre und

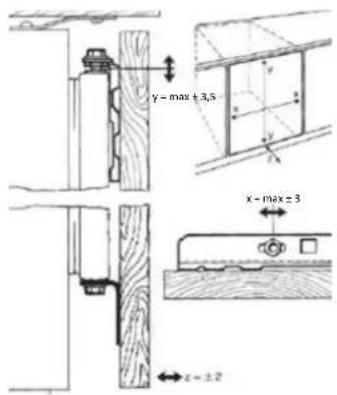

unter der Gerätetüre (Siehe Zeichnung auf der vorherigen Seite.) o Mittels der Schrauben auf der Ober- und Unterseite der Gerätetür lässt sich die Position der Möbeltür leicht anpassen. Passen Sie die Möbeltür so an, dass sie in der Waage ist.

6. Stecken Sie die Abdeckung oben auf dem Gerät in ihren Platz.

7. Die Gerätetür öffnen.

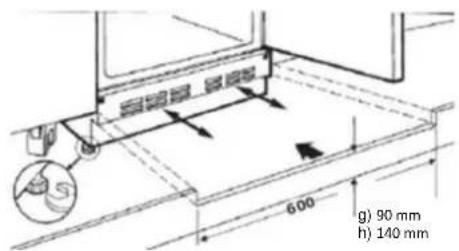

g) 90 mm h) 140 mm y = max ± 3,5 x = max ± 347 o Mit einem passenden Bohrer durch die Löcher der Halterung in die Arbeitsfläche bohren. WICHTIG: Der Bohrer sollte für das Material der Arbeitsplatte geeignet sein. o Die Halterung mit den Schrauben an der Unterseite der Arbeitsfläche verschrauben. WICHTIG: Ziehen Sie die Schrauben vollständig an. o Wird das Gerät unter einer Arbeitsplatte aus Granit eingebaut, verwenden Sie die L-förmigen Winkel, um den Kühlschrank mit der Seitenwand des Einbauschranks zu verschrauben. Mit einem passenden Bohrer durch die drei Löcher der Halterung in die Seitenwand gegenüber den Scharnieren bohren. o Die ovalen Löcher verbleiben über den nicht genutzten Scharnieren auf der Gerätevorderseite. Die Winkel mit zwei Schrauben an der Gerätefront verschrauben. Prüfen Sie, ob sich die Türe öffnen und schließen lässt, ohne zu verkanten und ob die Türdichtung fest schließt. FEHLERBEHEBUNG WICHTIG: Wenn Ihr Gefriergerät anscheinend nicht ordnungsgemäß funktioniert, prüfen Sie es anhand der unten stehenden Checkliste, bevor Sie den Kundendienst kontaktieren. Mein Gefriergerät scheint nicht zu funktionieren bzw. keinen Strom zu haben. o Vergewissern Sie sich, dass der Stecker des Geräts richtig in der Wandsteckdose sitzt. o Prüfen Sie, ob die Hauptstromversorgung funktioniert (d.h., dass keine Stromkabel durchtrennt wurden oder Sicherungen durchgebrannt sind). o Prüfen Sie, ob das Thermostat im Gerät nicht auf <0> gestellt wurde. o Prüfen Sie, ob die Versorgungsspannung mit der auf dem Typenschild des Geräts angegebenen übereinstimmt. Mein Gefriergerät kühlt nicht richtig o Prüfen Sie, ob das Gerät nicht überladen ist und dass die Lebensmittel nicht zu eng aneinander stehen. o Der Thermostatregler ist zu niedrig eingestellt; stellen Sie das Thermostat höher. o Prüfen Sie, ob die Tür richtig schließt und ob sie nicht längere Zeit offen war. o Prüfen Sie, ob das Gerät ausreichend belüftet wird. Mein Gefriergerät ist laut o Das Kältemittel zirkuliert in der Kühlschlaufe, sodass das Gerät auch wenn der Kompressor nicht läuft, leise Geräusche machen kann. o Wenn das Geräusch anhält oder lauter als normal wird, prüfen Sie, ob das Gerät in der Waage steht, ob die Kühlschrankrückseite mit nichts in Berührung kommt und ob im Gerät nichts klappert oder vibriert. An der inneren Rückwand des Gefriergeräts hat sich schnell Eis gebildet. o Prüfen Sie, ob keine Lebensmittel zu weit hineingeschoben wurden und die Rückwand berühren. WICHTIG: Es ist normal, dass sich an der hinteren Gerätewand kleine Eistropfen bilden. Die Entstehung von Eistropfen stellt keinen Gerätefehler dar. VERSUCHEN SIE NICHT, DAS GERÄT SELBST ZU REPARIEREN. Beachten Sie, dass Sie die Kosten für den Einsatz eines Kundendiensttechnikers während der Garantiezeit tragen, wenn dieser vor Ort feststellt, dass das Problem nicht auf einem Gerätefehler beruht. Das Gerät muss dem Techniker für die Durchführung der notwendigen Reparaturen zugänglich gemacht werden. Ist Ihr Gerät so eingebaut oder installiert, dass der Techniker befürchtet, bei der Reparatur das Gerät oder Ihre Küche zu beschädigen, wird er die Reparatur abbrechen. Dazu gehören Situationen, wo das Gerät eingemauert, mit Dichtungsmasse eingebaut oder vorne mit Holzverkleidungen wie Sockelblenden versehen wurde. Weitere Informationen zu den Garantiebedingungen finden Sie auf der mit dem Gerät gelieferten Garantiekarte.48

ENTSORGUNG VON ALTGERÄTEN

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen, aber auch Grundkomponenten, die wiederverwendet werden können. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln. Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bitte an die folgenden Grundregeln: Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.
