MANUAL DE UTILIZADOR LS CD 675 S CANDY

completely dry See causes for no. 5 Bottom of saucepans have not been washed well Edge of saucepans have not been washed well Spray arms are partially blocked The dishes have not been properly loaded The end of the outlet hose is in the water The incorrect amount of detergent has been measured out; the detergent is old and hard The wash programme is not thorough enough The lower basket dishes have not been washed Water is too hard The dishes knock against one another The revolving arms knock against the dishes Inadequate air flow Check Burnt on food remains must be soaked before putting pans in dishwasher Reposition saucepans Remove spray arms by unscrewing ring nuts clockwise and wash under running water Do not place the dishes too closely together The end of the outlet hose must not come into contact with the outflow water Increase the measure according to how dirty the dishes are and change detergent Choose a more vigorous programme Depress half load button Check salt and rinse aid level and regulate amount. Should the fault persist, Contact Service Centre Load dishes better onto the basket Load dishes better Leave the dishwasher door ajar at the end of the wash program to allow the dishes to dry naturally47 INSTALAÇÃO (Observações técnicas) Depois de desembalar a máquina de lavar loiça regule a sua altura, voltando, em seguida, a aparafusar a porca de aperto até esta ficar encostada ao fundo da máquina, bloqueando assim o respectivo pé na posição ajustada. Para que a sua máquina funcione em condições, é condição essencial esta estar perfeitamente nivelada, pelo que deverá regular os pés acima referidos de modo a que a máquina não apresente uma inclinação superior a 2 graus. Atenção: Se o electrodoméstico for instalado num local alcatifado, deverá assegurar-se de que as aberturas de ventilação inferiores não fiquem tapadas ou obstruídas. Certifique-se que a tomada esteja num local accessivel após a instalação da maquina de lavar loiça. Alimentação de corrente Esta máquina está em conformidade com as normas internacionais de segurança emitidas pelas entidades normativas, e está equipada com uma ficha de três pólos, com pólo de terra, assegurando desta forma uma total ligação à terra do aparelho. A eficácia da segurança fica, assim, subordinada à correcta ligação à terra da instalação eléctrica de sua casa. Em caso de ausência de uma ligação adequada à terra, notará que, quando tocar nas peças metálicas da sua máquina, sentirá uma ligeira descarga de energia eléctrica, provocada pela presença de um supressor de interferências rádio. Antes de ligar a sua máquina à instalação de alimentação eléctrica, deverá assegurar-se de que: — a tomada está devidamente ligada à terra; — a alimentação de corrente de que dispõe é suficiente para fazer frente ao consumo indicado na placa de características da sua máquina. Atenção: O fabricante declina toda e qualquer responsabilidade por quaisquer danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina. Este aparelho está em conformidade com as directivas europeias 89/336/CEE, 73/23/CEE e respectivas alterações posteriores. Ligação à rede de alimentação de água As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a esquerda, como para a direita. A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água fria, como de água quente, desde que esta não atinja uma temperatura superior a 60°C. A pressão da água deve estar entre 0,08 e 0,8 MPa. Se a água estiver abaixo de minimo, contacte o nosso serviço de assistência técnica. A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser possível cortar a alimentação de água sempre que a máquina não estiver em funcionamento (vide fig. 1 B). A máquina de lavar dispõe de um tubo de ligação roscado de 3/4" (vide fig. 2). Se for necessário prolongar a mangueira de entrada de água deverá utilizar a peça de prolongamento com a referência 9225014, com um comprimento de 1,5 m.

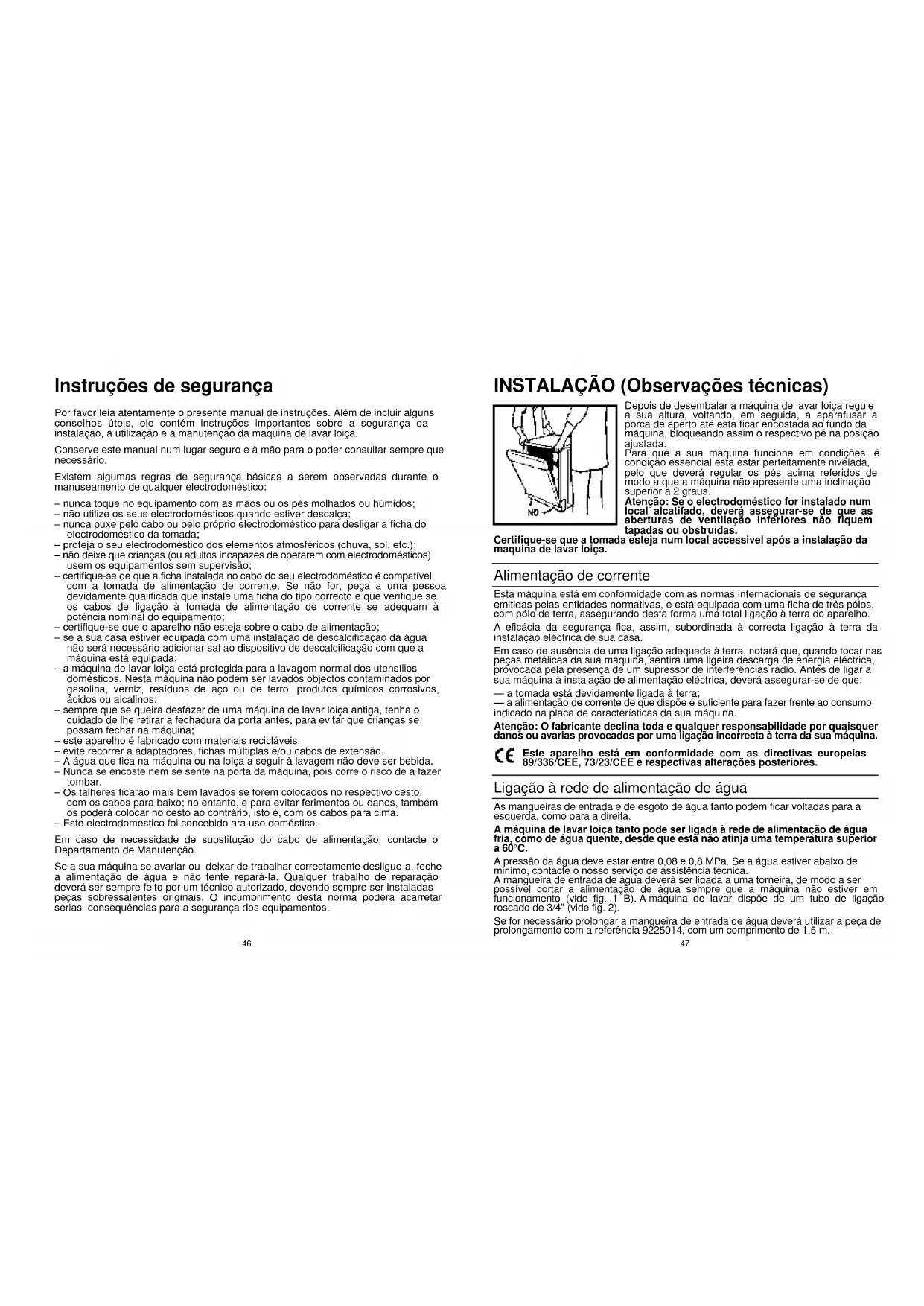

Instruções de segurança Por favor leia atentamente o presente manual de instruções. Além de incluir alguns conselhos úteis, ele contém instruções importantes sobre a segurança da instalação, a utilização e a manutenção da máquina de lavar loiça. Conserve este manual num lugar seguro e à mão para o poder consultar sempre que necessário. Existem algumas regras de segurança básicas a serem observadas durante o manuseamento de qualquer electrodoméstico: – nunca toque no equipamento com as mãos ou os pés molhados ou húmidos; – não utilize os seus electrodomésticos quando estiver descalça; – nunca puxe pelo cabo ou pelo próprio electrodoméstico para desligar a ficha do electrodoméstico da tomada; – proteja o seu electrodoméstico dos elementos atmosféricos (chuva, sol, etc.); – não deixe que crianças (ou adultos incapazes de operarem com electrodomésticos) usem os equipamentos sem supervisão; – certifique-se de que a ficha instalada no cabo do seu electrodoméstico é compatível com a tomada de alimentação de corrente. Se não for, peça a uma pessoa devidamente qualificada que instale uma ficha do tipo correcto e que verifique se os cabos de ligação à tomada de alimentação de corrente se adequam à potência nominal do equipamento; – certifique-se que o aparelho não esteja sobre o cabo de alimentação; – se a sua casa estiver equipada com uma instalação de descalcificação da água não será necessário adicionar sal ao dispositivo de descalcificação com que a máquina está equipada; – a máquina de lavar loiça está protegida para a lavagem normal dos utensílios domésticos. Nesta máquina não podem ser lavados objectos contaminados por gasolina, verniz, resíduos de aço ou de ferro, produtos químicos corrosivos, ácidos ou alcalinos; – sempre que se queira desfazer de uma máquina de lavar loiça antiga, tenha o cuidado de lhe retirar a fechadura da porta antes, para evitar que crianças se possam fechar na máquina; – este aparelho é fabricado com materiais recicláveis. – evite recorrer a adaptadores, fichas múltiplas e/ou cabos de extensão. – A água que fica na máquina ou na loiça a seguir à lavagem não deve ser bebida. – Nunca se encoste nem se sente na porta da máquina, pois corre o risco de a fazer tombar. – Os talheres ficarão mais bem lavados se forem colocados no respectivo cesto, com os cabos para baixo; no entanto, e para evitar ferimentos ou danos, também os poderá colocar no cesto ao contrário, isto é, com os cabos para cima. – Este electrodomestico foi concebido ara uso doméstico. Em caso de necessidade de substitução do cabo de alimentação, contacte o Departamento de Manutenção. Se a sua máquina se avariar ou deixar de trabalhar correctamente desligue-a, feche a alimentação de água e não tente repará-la. Qualquer trabalho de reparação deverá ser sempre feito por um técnico autorizado, devendo sempre ser instaladas peças sobressalentes originais. O incumprimento desta norma poderá acarretar sérias consequências para a segurança dos equipamentos.Ligação ao sistema de esgoto de água Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o cuidado de não deixar que a mangueira fique torcida (fig. 4). O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm, devendo ficar a uma altura mínima do chão de 40 cm. Recomendamos a utilização de sifões anti-odores (fig. 4 x). Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de 2,6 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma altura superior a 85 cm do chão. Se necessitar de prolongar a mangueira de esgoto utilize a peça de prolongamento com a referência 9269214 e a peça de união com a referência 9264427. A extremidade curva da mangueira de esgoto poderá ser apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o programa de lavagem, deverá sempre certificar-se de que a extremidade da mangueira não se encontra dentro de água. Vide a fig. 4 y). Sempre que a máquina seja instalada sob uma bancada continua a curva deverá ser fixada imediatamente abaixo da bancada, num ponto o mais alto possível (fig. 4 z). Ao proceder à instalação da máquina certifique-se sem- pre de que nem a mangueira de entrada de água nem a de esgoto de água fiquem dobradas ou torcidas.

A mangueira de admissão A deve ser aparafusada à torneira de alimentação de água B com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado. O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água. Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de um filtro (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual deverá ser montado entre a torneira de alimentação de água B de 3/4" e a mangueira de entrada de água A, de modo a que a anilha de borracha C fique entre eles (fig. 3). Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a água durante alguns minutos antes de ligar as mangueiras de admissão de água da máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam entupir o filtro de admissão de água.

Instalação da sua máquina em cozinhas modulares Justaposição A altura desta máquina (85 cm) foi estudada de modo a permitir a justaposição perfeita da máquina entre equipamentos já existentes, nas modernas cozinhas modulares. A altura dos pés da máquina pode ser regulada, a fim de permitir o juste da posição correcta. O topo da máquina, feito de laminado de alta resistência, não carece de qualquer cuidado especial, pois é à prova de calor, de nódoas e de abrasão (vide fig. 5). O topo da máquina, passível de ser utilizado como bancada de trabalho, pode ser facilmente ajustado, de modo a ficar perfeitamente alinhado com o topo dos restantes equipamentos; de facto, ele pode ser deslocado 5 mm de cada vez, até um máximo de 25 mm. Para tal, há que desaparafusar os dois parafusos existentes na parte de trás e fixar o topo na posição pretendida (vide fig. 6). Incorporação (Quando a máquina for instalada por baixo de uma bancada de trabalho) As cozinhas modernas dispõem normalmente de uma bancada de trabalho única, sob a qual se introduzem os móveis básicos e os electrodomésticos. Nesse caso, basta retirar o topo (bancada de trabalho) da sua máquina, desaparafusando, para o efeito, os parafusos situados por baixo da extremidade posterior do topo (vide fig. 6). A máquina passará então a ter uma altura de 82 cm, conforme estipulado nas normas internacionais (ISO), encastrando-se perfeitamente sob a bancada de trabalho contínua da cozinha (vide fig. 7). Adaptação de painéis (para alguns modelos) Os perfis existentes à volta da porta permitem a montagem de painéis decorativos, com uma espessura máxima de 5 mm, com as seguintes dimensões: Largura: 591 mm ± 1 Altura: 597 mm ± 1 Abertura da porta Introduza a sua mão na cavidade e puxe para cima. Se a máquina for aberta durante o seu funcionamento, é automaticamente activado um dispositivo eléctrico de segurança que suspende imediatamente todas as funções da máquina. Para que a máquina possa funcionar devidamente, dever-se-á evitar abrir a porta da máquina durante o funcionamento da mesma.

6Colocação do sal na máquina A máquina dispõe de um descalcificador que remove o calcário da água, o qual é responsável pela formação de incrustações e por eventuais danos na loiça. No fundo da máquina existe um reservatório para o sal, que serve para regenerar o sistema de descalcificação. A massa filtrante do sistema de descalcificação deve ser reactivada com sal próprio para regeneração do sistema de descalcificação de máquinas de lavar loiça. Outros tipos de sal contêm pequenas quantidades de partículas insolúveis, que a longo prazo podem afectar e deteriorar a acção do amaciador. Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar a respectiva tampa, e encher então o reservatório. É natural que, durante esta operação, transborde uma pequena quantidade de água; continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher. Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a aparafusar a tampa. Se a máquina de lavar não for utilizada imediatamente, execute o programa de pré-lavagem a frio, a fim de remover eventuais resíduos de sal que tenham ficado no interior da máquina. A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos, de acordo com a regulação ajustada para a unidade amaciadora da água. Atenção: Quando a máquina é posta em funcionamento pela primeira vez, depois de ter enchido completamente o reservatório de sal é necessário juntar água até o conteúdo do reservatório transbordar. Esta operação, porém, só deverá ser efectuada quando a máquina for posta em funcionamento pela primeira vez.

Regulação do amaciador da água A tabela que se segue apresenta diversos graus de dureza da água e a regulação da unidade amaciadora indicada a cada grau de dureza.

Fecho da porta da máquina Introduza os cestos para a loiça na máquina. Assegure-se de que ambos os braços rotativos de lavagem se podem movimentar livremente, não ficando o seu movimento obstruído por talheres, loiça ou tachos e panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar bem fechada. Unidade amaciadora da água Dependendo da origem da água abastecida, esta poderá caracterizar-se por diferentes teores de calcário e de minerais, que se depositam na loiça, deixando manchas e marcas esbranquiçadas. Quanto mais elevado for o teor destes minerais na água, tanto mais dura será a água. A máquina de lavar loiça está equipada com uma unidade amaciadora da água que, mediante a utilização de um sal regenerador especial, alimenta água previamente amaciada à máquina, para a lavagem da loiça. A unidade amaciadora está apta a tratar água com um grau de dureza de, no máximo, 60º fH (graduação francesa) ou de 33º dH (graduação alemã), dispondo de 5 posições de regulação diferentes. Para saber qual o grau de dureza da água da sua zona, contacte a entidade responsável pelo abastecimento da mesma, a qual lhe poderá dar a informação pretendida. Nivel

Dureza da água ºfH (graduação francesa) 0-9 10-30 31-40 41-50 51-60 Dureza da água ºdH (graduação alemã) 0-5 6-16 17-22 23-27 28-33 Utilização de sal regenerador NAO SIM SIM SIM SIM Regulação do amaciador da água LIVRE posição N.1 posição N.2 posição N.3 posição N.4 Quantidade de lavagens

• A unidade amaciadora da água vem regulada de fábrica para o nível 2, na medida em que esta é a regulação mais apropriada para uma maior quantidade de utilizadores. Se o grau de dureza da água da sua zona corresponder a 0, não terá de utilizar sal regenerador nem terá de proceder a qualquer ajuste, pois a água que lhe é fornecida é uma água macia. Dependendo do grau de dureza da água que lhe é abastecida, deverá regular a unidade amaciador da seguinte forma: N.B.: Para modelos equipados com programador electronico é favor referir à lsta de programa em anexo. - Remova o cesto inferior da máquina. Desaperte e remova a tampa que cobre o dispensador de sal, colocado no fundo da cuba (fig. A “1”) - Servindo-se de uma chave de fendas ou de uma faca, rode o parafuso de regulação para a posição pretendida. Indicador da quantidade de sal Alguns modelos dispõem de um indicador luminoso que assinala o consumo de sal. Este indicador iluminar-se-á segundo um dos dois sistemas abaixo indicados: – um indicador luminoso no painel de controlo que se ilumina quando é necessário voltar a colocar sal na máquina; – a tampa do reservatório de sal tem um indicador móvel de cor verde que se mantém visível enquanto o sal contido no reservatório for suficiente para a regeneração da água. Quando a superfície verde estiver metida para dentro da tampa será necessário colocar mais sal na máquina. Outros modelos estão equipados com uma tampa opaca; nesse caso, deverá proceder periodicamente à verificação do nível de sal, de acordo com a regulação ajustada para a unidade amaciadora da água. Importante: Em geral, o aparecimento de manchas brancas na loiça é um sinal importante de que é necessário colocar mais sal na máquina. TIPO 1 TIPO 253 Carregamento da máquina Carregamento da loiça A fim de garantir os melhores resultados de lavagem e de evitar que os filtros, as saídas de despejo de água e os orifícios dos braços rotativos de lavagem fiquem bloqueados e prejudiquem a qualidade da lavagem é fundamental remover os restos de comida dos pratos (ossos, palitos, os restos de carne e de vegetais). Evite passar a loiça por água antes de a colocar na máquina. Se os tachos, as panelas e os pratos de ir ao forno se apresentarem muito sujos, com restos de comida agarrados, será aconselhável pô-los de molho antes de os meter na máquina. Como usar o cesto superior O cesto superior dispõe de duas prateleiras móveis, presas às partes laterais do cesto, e que podem ser colocadas em duas posições: ao alto ou deitadas. Quando estão deitadas estas duas prateleiras podem ser utilizadas para colocar chávenas de chá ou de café, facas e talheres de cozinha. Os copos de pé podem ser pendurados nas extremidades das prateleiras com toda a segurança. Por baixo destas prateleiras podem ser colocados copos, chávenas, pires e pratos de sobremesa. Os pratos de sopa e os pratos rasos poderão ser colocados com as prateleiras ao alto. Os pratos deverão ser colocados na vertical, com a parte de trás virada para o fundo da máquina, devendo ser deixado espaço suficiente entre os pratos para que a água circule livremente. A fim de tirar o melhor proveito possível da capacidade do cesto será aconselhável colocar os pratos do mesmo tamanho uns ao pé dos outros. Os pratos tanto poderão ser colocados numa fila única (fig. 1) como em duas filas (fig. 2). Os pratos maiores (com um diâmetro de aproximadamente 270 mm) deverão ser colocados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto na máquina. As saladeiras e outras taças ou caixas de plástico deverão também ser colocadas no cesto superior. Convém colocá-las de modo a que os jactos de água não as virem. O cesto superior foi concebido de modo a proporcionar uma grande flexibilidade de utilização, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30 copos em cinco filas ou uma carga mista. Como usar o cesto inferior No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno, terrinas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de cozinha (conchas, colheres de pau, etc.). Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo. Coloque o recipiente para os talheres no cesto inferior da máquina (fig. 3), assegurando-se de que não esteja a impedir o movimento dos braços rotativos.

Regulação do cesto superior (só nos modelos preparados para esse efeito) Se usa habitualmente pratos com um diâmetro entre os 27 cm e os 31 cm, coloque- os no cesto inferior, depois de ter previamente colocado o cesto superior na posição mais alta, para o que deverá proceder da seguinte forma (Acordando para os modelos): Tipo “A”:

1) Rode os dispositivos de fixação anteriores A para fora;

2) Retire o cesto e volte a montá-lo na posição mais alta;

3) Volte a colocar os dispositivos de fixação A na posição original.

Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta.

2) Aperte o cesto para ambos os lados e levante-o para cima (fig. 1).

Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta. AJUSTE O CESTO PARA UMA POSIÇÃO INFERIOR:

1) Aperte o cesto para ambos os lados e levante-o levemente para cima (fig. 2a);

2) Calmamente coloque a posição correta (fig. 2b).

N. B. : NUNCA LEVANTE NEM BAIXE O CESTO POR UM LADO SÓ (fig. 3). Atenção: É aconselhável ajustar o cesto, antes de o carregar.

Um carregamento diário standard é repre- sentado nas figuras 1, 2 e 3. Cesto superior (fig. 1) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos Cesto superior (fig. 2) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos com pé G = Copos H = Cesto de um compartimento para talheres Cesto inferior (fig. 3) A = Panela de tamanho médio B = Panela de tamanho grande C = Frigideira D = Tampas E = Terrinas, travessas F = Talheres G = Pratos de ir ao forno Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional.

Cesto inferior (fig. 5) M = 8 + 4 pratos de sopa N = 11 + 1 pratos rasos O = 12 pratos de sobremesa P = Travessa Q = Talheres Cesto para talheres (fig. 6) Coloque os compartimentos laterais na posição inferior e encha-os com 6+6 facas; no espaço restante coloque talheres, com o cabo virado para baixo, tendo o cuidado de não colocar dois diferentes tipos de talheres no mesmo compartimento. Cesto para talheres sem compartimentos laterais Coloque os restantes talheres, tendo o cuidado de não colocar diferentes tipos de talheres no mesmo compartimento. (Normas EN 50242). A figura 4 apresenta o modo correcto de carregar o cesto superior e a figura 5 indica o modo correcto de carregar o cesto inferior. Fig. 6 - Cesto para talheres. Cesto superior (fig. 4) A = 5 + 5 + 2 copos B = 12 pires C = 4 + 4 + 4 chávenas D = Taça pequena E = Taça média F = Taça grande G = 1 + 1 garfos H = 1 + 1 colheres grandes I = 3+3+3+3 colheres de sobremesa L = 3+3+3+3 colheres de chá56 Atenção (fig. 7) O cesto inferior tem duas filas de prateleiras dianteiras que podem ser colocadas numa posição inferior que muito fácil e rápidamente permite colocar a carga de taças de salada, panelas e tampas. (Só nos modelos preparados para esse efeito) PRATELEIRAS INFERIORES:

1) Levante as prateleiras para cima e deixe-

as descair na posição correcta;

2) Levantado depois, é o suficiente para as

levar para a posição vertical. Cesto para talheres (fig. 8) O cesto para talheres é composto por duas partes destacáveis que possibilitam vários tipos de carregamento dos talheres. As duas partes podem ser separadas deslizando a secção esquerda em sentido contrário da secção direita. Em alguns modelos, o cesto dos talheres não está equipado com divisórias centrais.

1/2 carregamento misto (fig. 1) A = copos B = chávenas de café ou de chá C = pratos de sopa D = pratos rasos E = pratos de fruta F = pires de café, chá, etc. G = tachos com cabo H = tampas I = frigideiras L = taças mèdias M = taças pequenas 1/2 carregamento standard (fig. 2) A = 6 copos B = 5 + 1 chávenas de café ou de chá C = travessas D = 6 pratos de sopa E = 6 pratos rasos F = 6 pratos de fruta G = 6 pires de café ou de chá H = taças mèdias I = taças pequenas Os talheres deverão ser colocados dentro do cesto, em plástico, o qual por sua vez se encontra no cesto inferior. Cesto inferior (fig. 3) A = Panela de tamanho médio B = Panela de tamanho grande C = Frigideira D = Tampas E = Terrinas, travessas F = Talheres G = Pratos de ir ao forno Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional. Cesto inferior (fig. 4) M = 8 + 4 pratos de sopa N = 11 + 1 pratos rasos O = 12 pratos de sobremesa P = Travessa Q = Talheres

Cesto inferior para lavagem de 1/2 carregamento (só nos modelos preparados para esse efeito) Cesto superior para lavagem de 1/2 carregamento (só nos modelos preparados para esse efeito)59

Colocação do aditivo (abrilhantador) O compartimento para aditivos encontra-se do lado direito do compartimento para detergente, e tem capacidade para aproxi- madamente 130 ml de líquido (fig. A "3"). Rode a tampa (3) no sentido inverso dos ponteiros do relogio e coloque o liquido (preparado para durar várias lavagens) até ao nivel máximo. Recoloque a tampa. O aditivo, que é automaticamente despejado durante o último ciclo de enxaguamento, contribui para uma secagem mais rápida da loiça, prevenindo a formação de manchas e a acumulação de resíduos opacos. O nível do aditivo pode ser controlado através do visor situado no centro do dispositivo (4). Regulação do doseamento do aditivo de 1 a 6 O regulador encontra-se sob a tampa (3) (Use uma moeda para o rodar). A posição aconselhada é a 3. O teor de calcário da água manifesta-se quer através da presença de incrustações, quer através do grau de secagem. É fundamental regular o doseamento do aditivo de forma conveniente, para que os resultados sejam sempre os melhores. Se a loiça parecer estar riscada, dever-se-á seleccionar uma posição mais baixa, e, se a loiça apresentar manchas ou resíduos brancos, dever-se-á seleccionar uma posição mais elevada.

Informações para os laboratórios de ensaio Programa comparativo geral (vide selecção de programas) Colocação do detergente e do abrilhantador Colocação do detergente É de grande importância utilizar um detergente específico para máquinas de lavar loiça, quer seja em pó, líquido ou em forma de pastilhas. Os detergentes que não são adequados para as máquinas de lavar loiça (como, por exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da máquina. Lavagem normal O recipiente para o detergente para a lavagem encontra-se do lado de dentro da porta (fig. A "2"). Se, por qualquer motivo, a tampa do recipiente ficar fechada, para a abrir basta agir sobre o botão de fecho. No fim dos programas de lavagem a tampa fica sempre aberta, pronta para a utilização seguinte. A dose de detergente pode variar em função do grau de sujidade e do tipo de loiça a lavar. Em geral, recomendamos a utilização de 20 + 30 gr de detergente na secção de lavagem do compartimento do detergente (1). Depois de ter deitado o detergente no respectivo recipiente, tape-o com a respectiva tampa. Como os detergentes não são todos iguais, consulte também as instruções inscritas na embalagem do detergente. Recordamos que uma quantidade insuficiente de detergente provoca uma má remoção da sujidade, enquanto que uma quantidade excessiva de detergente, além de não melhorar os resultados da lavagem, representa um desperdício. A utilização das quantidades adequadas de detergente - nem detergente em excesso nem detergente a menos - representa um contributo para a defesa do meio ambiente. Lavagem intensiva (para alguns modelos) Se escolher o programa de lavagem intensivo universal há que acrescentar uma quantidade adicional de detergente (20 gr - cerca de 1 colher de sopa) na secção de pré-lavagem do compartimento do detergente (2). CHEIO VAZIO escuro claro61 Conselhos práticos Selecção do programa Esta máquina de lavar loiça coloca à sua disposição uma vasta gama de programas de lavagem que se adaptam às várias exigências de sujidade e de tipos de loiça a lavar. Consulte a “Tabela de Programas” anexa ao presente manual para escolher o programa que melhor se adapte às suas necessidades. Sugestões úteis Ao descarregar a máquina, comece por descarregar a loiça do cesto inferior, pois evitará assim que caiam eventuais gotas do cesto superior para o inferior. Se pretender deixar a loiça na máquina durante algum tempo, abra ligeiramente a porta, permitindo assim a circulação do ar e favorecendo a secagem da loiça. Como ECONOMIZAR água, detergente e energia:

1) Se só quiser lavar a loiça quando a máquina estiver completamente cheia, coloque a loiça

na máquina a seguir a cada refeição, até que a máquina fique cheia. Se quiser, e para remover a maior sujidade da loiça e não deixar os restos de comida secarem até à lavagem, efectue uma PRÉ-LAVAGEM A FRIO. Assim, só terá de programar a máquina para uma lavagem completa quando ela estiver cheia de loiça.

2) Se a loiça não estiver muito suja, ou se quiser lavar a loiça sem que a máquina esteja

completamente cheia, opte pelo programa ECONÓMICO. Reja-se pelas indicações constantes da Tabela de Programas. Como obter os melhores RESULTADOS de lavagem:

1) Coloque a loiça na máquina com as aberturas voltadas para baixo.

2) Se possível, evite que as peças de loiça e os utensílios fiquem encostados uns aos outros.

Uma arrumação correcta da loiça contribuirá para a obtenção dos melhores resultados possíveis.

3) Antes de meter a loiça na máquina remova os restos de comida (ossos, espinhas de peixe,

restos de carne ou de legumes, resíduos de café, cascas de fruta, cinza de cigarros, etc.) que poderiam entupir o sistema de despejo da máquina e os bicos de aspersão dos braços rotativos da máquina.

4) Depois de meter a loiça na máquina, assegure-se que os braços rotativos não fiquem

presos, podendo girar livremente.

5) Os tachos, as panelas e os outros utensílos que apresentem restos de comida muito

agarrados ou queimados deverão ser postos de molho com água e detergente para a máquina.

6) Para que as pratas fiquem perfeitamente lavadas na máquina será necessário:

a) Passá-las por água imediatamente a seguir a serem utilizadas, em especial se tiverem sido utilizadas para servir ou comer pratos com molhos (mayonnaise, etc.), ovos, peixe, etc.; b) não lhes deitar detergente directamente para cima; c) não as deixar entrar em contacto com outros metais. Como FAZER se:

1) Tiver de parar a máquina e abrir a porta para introduzir mais loiça a lavar durante a fase

central da lavagem: desligue a máquina com o botão de ligar/desligar O/I, abra a porta e coloque a loiça a lavar na máquina. Volte a fechar a porta e espere 3 minutos antes de voltar a ligar a máquina com o botão de ligar/desligar O/I. Loiça e utensílios que não devem ser lavados na máquina: É sempre bom recordar que nem todos os tipos de loiça e de utensílios podem ser lavados na máquina. Os objectos e utensílios de termoplástico, que disponham de pegas de madeira ou de plástico, os tachos com pegas de madeira, os utensílios em alumínio, de cristal ou de vidro de chumbo só poderão ser lavados na máquina se o respectivo fabricante assim o indicar. Como as decorações de alguns tipos de loiça têm tendência para desaparecer na máquina, será recomendável experimentar primeiro lavar uma só peça desse serviço. Só depois de se certificar de que a decoração não sai ou não perde cor se a loiça for lavada na máquina é que deverá lavar todo o serviço na máquina. Nunca lave objectos de prata em conjunto com objectos de aço inoxidável: A reacção química que se desencadeia pelo contacto dos dois tipos de metal poderá danificar irremediavelmente os objectos. IMPORTANTE: Antes de lavar pela primeira vez um objecto ou utensílio novo na máquina deverá certificar-se de que o mesmo pode realmente ser lavado na máquina.

O conjunto de filtragem (fig. A “4”) é constituído pelos seguintes elementos: um recipiente central, que retém as partículas de sujidade de maiores dimensões, um crivo plano, que filtra continuamente a água da lavagem, um microfiltro, instalado por baixo do crivo, que retém as partículas de dimensões mais reduzidas, assegurando um enxaguamento perfeito da loiça. Para assegurar sempre a obtenção de excelentes resultados da lavagem, deverá verificar e limpar os filtro a seguir a cada lavagem. Para remover o conjunto de filtragem terá apenas de rodar a respectiva pega no sentido contrário ao dos ponteiros do relógio (fig. 1). Para maior facilidade de limpeza, o recipiente central pode ser retirado (fig. 2). Remova o crivo (fig. 3) e lave todo o conjunto debaixo de um jacto de água limpa. Se necessário, poderá servir-se de uma escova pequena para limpar melhor o filtro. No caso dos modelos equipados com o microfiltro autolimpante, a manutenção do conjunto de filtragem torna-se ainda mais simples, só sendo necessário verificar este conjunto de filtragem de duas em duas semanas. No entanto, a seguir a cada lavagem será conveniente certificar-se de que o recipiente central do conjunto de filtragem e o crivo não estão entupidos. NOTA: Depois de limpar os diversos componentes do conjunto de filtragem deverá sempre certificar-se de que os voltou a montar devidamente e de que o crivo ficou correctamente instalado, de forma a ficar perfeitamente encaixado, no fundo da cuba da máquina. Deverá igualmente certificar-se de que o conjunto de filtragem ficou devidamente aparafusado (não se esqueça de que, para o aparafusar, terá de o rodar no sentido dos ponteiros do relógio), na medida em que uma instalação errada ou incorrecta do conjunto de filtragem prejudica a eficácia da máquina de lavar loiça. Atenção: Nunca utilize a máquina de lavar loiça sem os filtros estarem instalados. Limpeza dos filtros

A resistência de aquecimento da água é feita de um aço inoxidável especial, o qual, passado algum tempo, pode mudar de cor; isto não afecta de modo algum nem a sua operação, nem a sua vida útil. Tanto o revestimento interior da porta, como o revestimento interior da máquina são feitos de aço inoxidável; no entanto, se surgirem manchas de oxidação, tal ficará provavelmente a dever-se ao elevado teor de sais de ferro da água. Estas manchas poderão ser removidas com um detergente ligeiramente abrasivo; nunca utilize produtos à base de cloro, de palha de aço, etc. MANUTENÇÃO (depois de concluído o ciclo de lavagem) Depois de concluído qualquer ciclo de lavagem, é essencial fechar a alimentação de água e desligar a máquina com a tecla de ligar/desligar. Se não pretender utilizar a sua máquina durante algum tempo, é conveniente observar as seguintes regras:

1. Execute um ciclo de lavagem com a máquina vazia, mas com detergente, a fim

de limpar eventuais depósitos existentes na máquina.

2. Desligue a ficha do cabo de alimentação eléctrica da máquina da tomada de

alimentação de corrente.

3. Feche a tomeira de alimentação de água.

4. Encha o reservatório do aditivo de lavagem.

5. Deixe a porta aberta.

6. Deixe o interior da máquina limpo.

7. Sempre que a máquina ficar num ambiente com temperaturas inferiores a 0°C, a

água que fica nas mangueiras e no interior dos sistemas da máquina poderá congelar. Nesse caso, e antes de colocar a máquina novamente em funcionamento, deverá fazer com que a temperatura ambiente suba acima dos 0°C e esperar 24 horas antes de ligar a máquina.

Limpeza e manutenção O exterior da máquina pode ser limpo com um produto de limpeza não abrasivo, adequado à limpeza de superfícies esmaltadas. A sua máquina de lavar loiça não requer cuidados especiais de manutenção, pois o seu interior é autolimpante. Limpe regularmente a guarnição de borracha da porta com um pano húmido, a fim de remover eventuais restos de comida ou de aditivo. Recomenda-se que proceda à remoção periódica de eventuais depósitos de calcário ou de lixo, procedendo a uma lavagem com a máquina vazia. Nesse caso, deite um copo de vinagre no fundo do interior da máquina, e seleccione um programa de lavagem delicada. Se, tendo procedido previamente à limpeza do filtro, a loiça e as panelas parecerem não ter sido devidamente lavadas ou enxaguadas, verifique se todos os orifícios dos braços rotativos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não estão tapados por restos de comida. Se os orifícios estiverem obstruídos, proceda da seguinte forma: Para remover o braço rotativo superior terá de o rodar até ficar alinhado com a paragem indicada pela seta (fig. 1b). Em seguida, empurre-o para cima e, mantendo-o empurrado para cima, rode-o no sentido dos ponteiros do relógio para o desaparafusar. Para o voltar a montar, execute estas operações certificando-se porém de que, desta vez, roda o braço rotativo no sentido contrário ao dos ponteiros do relógio (para o aparafusar). Para remover o braço rotativo inferior basta puxá-lo para cima (fig. 2). - Uma vez desmontados os braços rotativos, lave-os debaixo de um jacto de água limpa para eliminar qualquer obstrução dos orifícios de pulverização de água. - Depois de os ter lavado, volte a colocar os braços rotativos na mesma posição, não se esquecendo de colocar o braço rotativo superior na posição de paragem e de o aparafusar completamente.

1b6564 AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA Detecção de pequenas avarias Atenção: Antes de remover qualquer cesto deverá sempre: 1. Rodar o selector de programas até à posição STOP.

2. Desligar a ficha do cabo de alimen-

tação de corrente da tomada. Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agra- decemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes verificações:

1 - A máquina não funciona

2 - A máquina não mete água

3 - A máquina não despeja água

4 - A máquina despeja água

5 - Não se ouvem os braços rot.

unidade electrónica amaciadora sem mostrador: indicador luminoso “eco” e indicador luminoso “nº 1”, acompanhados por um sinal sonoro.

7- Nas máquinas equipadas com

unidade electrónica amaciadora com mostrador: no mostrador é apresentada a indicação “E1”, acompanhada por um sinal sonoro A máquina não está ligada à corrente A tecla de ligar / desligar não foi premida Porta mal fechada Falha de alimentação de corrente Vide ponto (1) Torneira fechada Selecção incorrecta de programa Mangueira de admissão dobrada ou torcida O filtro existente na mangueira de admissão está entupido Mangueira de esgoto dobrada ou torcida Filtro obstruído Mangueira de descarga com extensão incorrecta O respiradouro do sistema de descarga na parede não está ao ar Mangueira de esgoto numa posição demasiado baixa Quantidade excessiva de detergente Movimento dos braços impedido por algum objecto Placa / parte central do filtro muito sujos Torneira de admissão de água fechada Torneira de admissão de água fechada Ligue a máquina à corrente Pressione a tecla Feche a porta Verifique Verifique Abra a torneira Volte a seleccionar o programa Endireite-a Limpe o filtro colocado na extremidade da mangueira de admissão Endireite a mangueira Verifique filtro Siga rigorosamente as instruções relativas à ligação da mangueira de descarga Consulte um técnico qualificado A mangueira tem de estar a uma altura mínima de 40 cm Reduza quantidade. Use detergente próprio Verifique Verifique Desligue a máquina. Abra a torneira. Volte a reiniciar o ciclo de lavagem. Desligue a máquina. Abra a torneira. Volte a reiniciar o ciclo de lavagem. AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA N.B.: Se, em consequência de alguma das situações acima descritas, a máquina não lavar devidamen- te a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o ciclo final de secagem endurece esses depósitos, sendo assim impossível serem removidos através de uma nova lavagem na máquina. Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de Assitência Técnica mais próximo. Ao fazê-lo, deverá indicar o modelo da sua máquina, que consta quer da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu problema. Salvaguardam-se erros e alterações! O fabricante declina toda e qualquer responsabilidade por quaisquer gralhas, incorrecções ou erros deste manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais. Salvaguardam-se erros e alterações!

8 - A loiça colocada na máquina

só está parcialmente lavada

9 - A loiça apresenta manchas

10 - A máquina faz muito barulho

11 - A loiça não ficou bem seca
