MODE D'EMPLOI LS CD 675 S CANDY

Vide ponto (5) Fundo das panelas não foi devidamente lavado Bordas das panelas mal lavadas Braços de lavagem parcialmente obstruídos Loiça mal arrumada Extremidade da mangueira de descarga imersa em água Quantidade de detergente mal doseada, detergente já velho ou endurecido A tampa do recipiente para o sal não ficou bem fechada O programa de lavagem seleccionado é demasiado suave A loiça colocada no cesto inferior não foi lavada Água demasiado dura Os objectos a lavar batem uns contra os outros Os braços rotativos batem de encontro à loiça Má circulação de ar Verifique Restos de comida presos ao fundo devem ser amolecidos antes da lavagem Coloque-as noutra posição Retire braços, soltando porcas de fixação e lavando-os sob jacto de água Não encoste os objectos uns aos outros A extremidade da mangueira de descarga não deve ficar a tocar na água que foi despejada Aumente a quantidade de detergente utilizada em função da sujidade da loiça ou substitua o detergente Aparafuse a tampa até ao fim Escolha um programa mais enérgico Prima a tecla de meia carga Verifique o nível de sal e aditivo. Caso as manchas não desapareçam, contacte os Serv. de Ass. Técnica Arrume melhor a loiça Arrume melhor a loiça Abra ligeiramente a porta da máquina no fim do programa a fim de favorecer a circulação do ar67 Conseils de sécurité Lire attentivement les instructions contenues dans ce livret car elles donnent d'importantes indications sur la sécurité d'installation, d'utilisation et de maintenance ainsi que quelques conseils utiles pour mieux utiliser le lave-vaisselle. Conserver avec soin ce livret pour toute consultation ultérieure. L'emploi de n'importe quel appareil électrique comporte l'observation de règles fondamentales. En particulier: – Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides – Ne pas utiliser l'appareil pieds nus – Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise du courant – Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...) – Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance – Le socle ainsi que la prise mâle de l'appareil doivent correspondre à la puissance maximum absorbée par l'appareil. En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire effectuer la modification par un professionel patenté. – S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation – S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lave-vaisselle – Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer, des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en machine – Si l'on veut se débarrasser d'un vieux lave-vaisselle, enlever le système de fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la machine. – Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les éliminer avec facilité – L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le constructeur de toutes responsabilités. – Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit être réalisée par le Service Après-vente. A la fin du programme de lavage, l’eau résiduelle dans l’appareil ou sur la vaisselle, ne doit pas être consommée. S’appuyer ou s’asseoir sur la porte ouverte du lave vaisselle risque d’entraîner son basculement. La coutellerie est mieux lavée si les manches sont positionnés vers le bas dans le panier à couverts. Cet appareil devra être destiné uniquement à l'utilisation à usage domestique. En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le robinet d'arrivée d'eau et ne pas ouvrir l'appareil. Appelez le service après vente de votre revendeur en lui précisant bien le type de votre appareil. Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité de l'appareil.

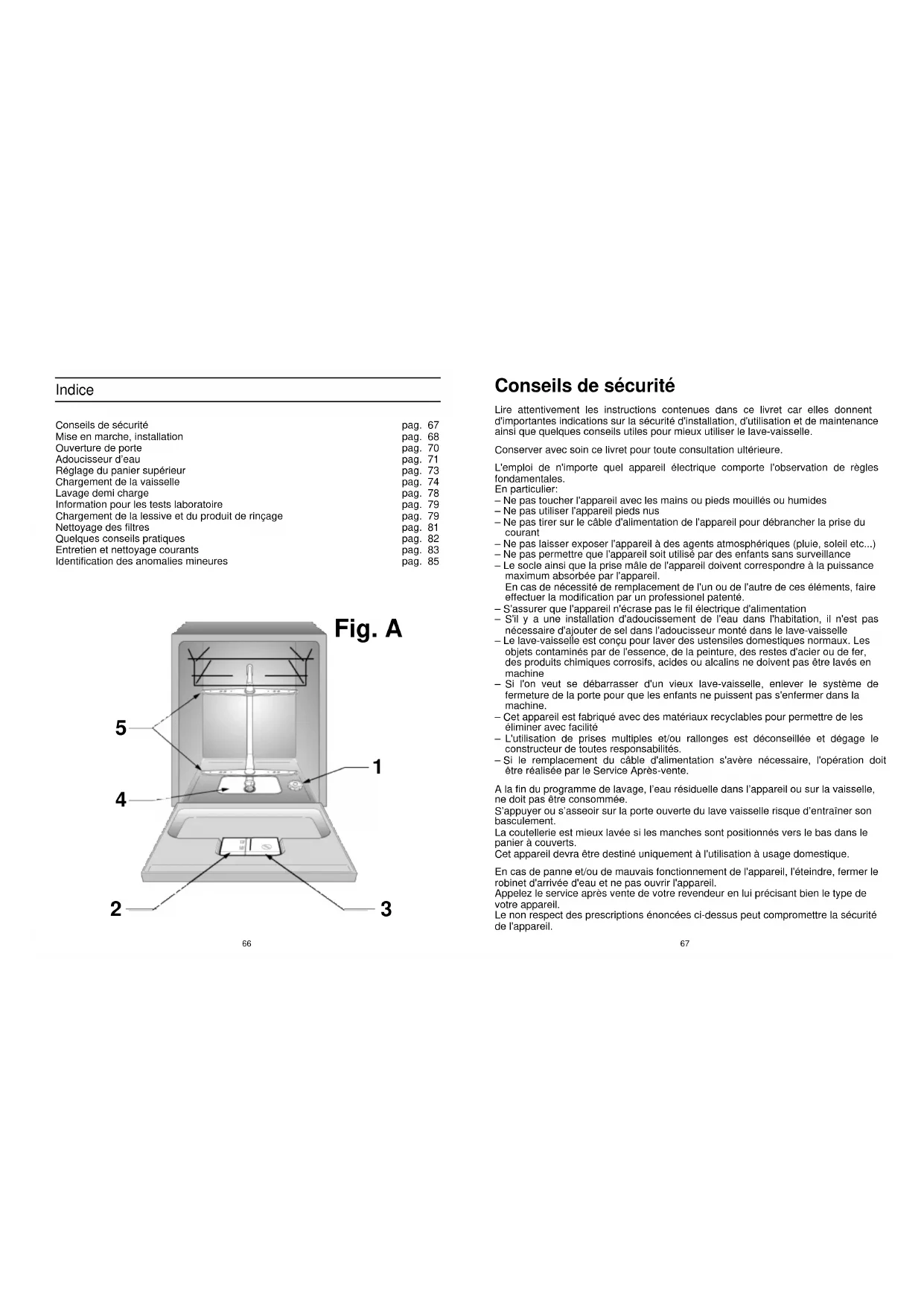

Indice Conseils de sécurité Mise en marche, installation Ouverture de porte Adoucisseur d’eau Réglage du panier supérieur Chargement de la vaisselle Lavage demi charge Information pour les tests laboratoire Chargement de la lessive et du produit de rinçage Nettoyage des filtres Quelques conseils pratiques Entretien et nettoyage courants Identification des anomalies mineures pag. 67 pag. 68 pag. 70 pag. 71 pag. 73 pag. 74 pag. 78 pag. 79 pag. 79 pag. 81 pag. 82 pag. 83 pag. 85

Fig. ARaccordement à la vidange Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4). Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être placé à une hauteur minimum de 40 cm. Pour éviter les odeurs, nous recommandons de prévoir un siphon (fig. 4x). Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,6 mètres en le maintenant cependant à une hauteur maximum de 85 cm du sol. Utiliser le prolongateur pièce No. 9269214 et le raccord pièce No. 9264427. L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier, (l'extrémité ne doit pas rester immergée) pour éviter le siphonnage de l'appareil pendant le programme de lavage (fig. 4y). En cas d'installation sous un dessus continu, le coude doit être fixé immé- diatement sous le dessus au point le plus haut possible (fig. 4z). Pendant l'installation de la machine, contrôler que les tubes de remplissage et de vidange ne sont pas pliés.

INSTALLATION (Remarques techniques) Après le déballage, régler la hauteur du lave-vaisselle. Pour un fonctionnement parfait, il est important que le lave-vaisselle soit à niveau, en règlant les pieds de façon à ce qu'une éventuelle inclinaison ne dépasse pas 2 degrés. Dans le cas où vous devez transporter de façon manuelle la machine sans emballage, ne pas prendre la porte par le bas, mais faire comme dans le schéma; ouvrir légèrement la porte et soulever l'appareil en utilisant le top supérieur. Les ouvertures à la base de l'appareil ne doivent en aucun cas être obstruées par des tapis, moquette ou autre objets. À l'installation il est important de verifier que la prise soit facilement accessible. Alimentation Electrique L'appareil est conforme aux exigences de sécurité prévues par les différents instituts de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la terre complète de l'appareil. L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre propre installation. En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir une légère dispersion de courant sur les parties métalliques de la machine, due à la présence d'un filtre antiparasite radio. Par conséquent, avant de brancher la machine sur le circuit électrique s'assurer:

1) Que la prise murale est correctement reliée à la terre.

2) Que le réglage du contacteur électrique correspond bien à la puissance absorbée

indiquée sur la plaque signalétique du lave-vaisselle. Le constructeur décline toute responsabilité pour des dommages éventuels survenus aux personnes et aux biens imputables à un mauvais raccordement de la ligne de terre. Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et modifications successives. Branchement Hydraulique Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifféren- te vers la droite ou vers la gauche. Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude à condition que la température ne dépasse pas les 60°C. La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de demander des instructions à notre service Après-vente. Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler la machine du système hydraulique, quand celle-ci ne fonctionne pas (Fig. 1B), le lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (Fig. 2). Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'atta- che 3/4" en s'assurant que le collier est bien serré. Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 1,5 m utiliser le prolongateur art. 9225014. Il est conseillé de placer un filtre "D" d'entrée d'eau si celle-ci présente des résidus calcaires ou sablonneux (Fig. 3). Dans ce cas le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau d'alimentation "A", ne pas oublier de mettre les joints "C". Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées pendant une longue période, faire couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou de rouille qui pourraient boucher le filtre d'entrée de l'eau.

4Réglage de l’adoucisseur d’eau Dans le tableau ci-dessous sont indiqués les différents degrés de dureté de l’eau avec les positions de réglage de l’adoucisseur correspondantes.

Installation dans un ensemble de cuisine moderne Juxtaposition Le lave-vaisselle a été étudié avec une hauteur standard de 85 cm et peut être ainsi placé entre des meubles de cuisine moderne d'une même hauteur. Pour obtenir un alignement parfait, agir sur les pieds réglables. Le plan supérieur est un vrai plan de travail en plastique laminé de haute résistance. (Fig. 5). Il est facilement réglable en profondeur jusqu'à 25 mm, en le déplaçant de 5 en 5 mm pour l'aligner sur le plan des meubles adjacents. Pour le réglage, dévisser les 2 vis arrière et fixer le plan dans la position voulue. (Fig. 6). Encastrement (Installation sous un plan de travail) Les ensembles de cuisine moderne ont un plan de travail unique sous lequel viennent s'insérer les meubles de base et les appareils ménagers. Dans ce cas, il suffit de retirer le plan de travail en dévissant les vis qui se trouvent au-dessous et à l'arrière (Fig. 6). La hauteur est ainsi réduite à 82 cm comme prévue dans la norme internationale (ISO), et le lave-vaisselle vient s'intégrer parfaitement sous le plan (Fig. 7). Habillage (seulement sur quelques modèles) Les cornières autour de la porte, permettent l'insertion de panneaux décoratifs d'une épaisseur allant jusqu'à 5 mm et de dimensions suivantes: Largeur 591 mm. ± 1 Hauteur 597 mm. ± 1 Ouverture de la porte Mettre la main dans le creux, et appuyer vers le haut. Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique permet d'interrompre automatiquement les fonctions préétablies. Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant son fonctionnement.

556/563 Fermeture de la porte Mettre les paniers. Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer que celles-ci tournent librement. Fermer la porte et la bloquer avec force. Adoucisseur d’eau Selon la source d’approvisionnement, l’eau contient des quantités variables de calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des marques blanchâtres. Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure. Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation du sel régénérant, fournit de l’eau douce pour laver la vaisselle. L’adoucisseur d’eau peut traiter de l’eau d’une dureté allant jusqu’à 60°Fh (graduation française) ou 33°Dh (graduation germanique) à partir de cinq positions de réglage différentes. Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau.

• L’adoucisseur d’eau est réglé en usine sur le niveau 2, adapté à la majorité des cas. Si votre eau est au niveau 0, vous ne devez pas utiliser de sel régénérant, ni effectuer de réglage car votre eau est douce. Selon le degré de dureté de votre eau, procédez au réglage de l’adoucisseur d’eau comme suit : Retirez le panier inférieur. Dévissez et ôtez le bouchon du réservoir à sel situé en bas de la cuve (Fig.A’’1’’) Tournez la visse de réglage sur la position requise avec un tournevis ou un couteau. N.B.: Pour les modéles équipés d'un programmateur électronique reportez vous à la liste des programmes incluse. Niveau

Dureté de l'eau °fH (France) 0-9 10-30 31-40 41-50 51-60 Dureté de l'eau °dH (Allemagne) 0-5 6-16 17-22 23-27 28-33 Utilisation de sel régénérant

OUI OUI OUI OUI Position du bouton de réglage de l'adoucisseur d'eau LIBRE position N.1position N.2position N.3position N.4

TYPE 1 TYPE 2Chargement du sel Le lave-vaisselle est pourvu d'un adoucisseur qui purifie l'eau du calcaire pouvant incruster et endommager le lave-vaisselle. Sur le fond de la machine se trouve le bac à sel pour la régénération de l'adoucisseur d'eau. Les résines de l'adoucisseur d'eau doivent être régénérés par le sel régénérant. Autres types de sel contenant de sensibles percentages de substances insolubles qui pourraient avec le temps rendre inèfficace le système de l'adoucisseur. Pour introduire le sel, dévisser le bouchon du bac. Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère). Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le bouchon. Si vous n'avez aucun lavage à faire immédiatement, mettre en route le programme Prélavage froid de façon à ce que la solution saline ayant débordé soit vidangée par la machine. Pour une utilisation optimale de l’appareil, le réservoir à sel, dont la capacité varie de 1,5 à 1,8 kg, doit être rempli de temps en temps en fonction du réglage opéré sur l’adoucisseur d’eau. Important: Ce n'est qu'au cours de la phase d'installation de la machine à laver la vaisselle qu'il faudra, après avoir remplí complètement le bac à sel, ajouter de l'eau jusqu'à ce qu'elle déborde du bac.

Indicateur de remplissage du sel Certains modèles sont pourvus de voyant lumineux indiquant le manque de sel. Il y a deux systèmes d'indication: – voyant électrique sur le tableau de bord qui s'allume quand il faut remplir le réservoir à sel; – bouchon de fermeture avec voyant mobile vert; ce voyant est visible tant que la solution saline est suffisante pour la régénération de l'adoucisseur. Remplir le bac à sel quand la surface verte diminue dans le bouchon de l'adoucisseur. D’autres modèles sont équipés d’un couvercle opaque, dans ce cas le niveau de sel doit être contrôlé régulièrement, la consommation de sel dépendant du réglage opéré sur l’adoucisseur d’eau. Important: la vaisselle tachée de blanc est généralement une indication importante d'absence de sel. Réglage du panier supérieur (seulement sur quelques modèles) Quand on utilise habituellement des assiettes de 27 à 31 cm de diamètre, charger celles-ci dans le panier inférieur après avoir mis le panier supérieur à sa position la plus haute en procédant comme suit (Selon les modèles): Type “A”:

1) Faire tourner les butées avant "A" vers l'extérieur;

2) Dégager le panier et le remonter à sa position la plus haute;

3) Remettre les butées "A" dans leur position d'origine.

Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en position haute.

1) Faire glisser le panier supérieur vers l’exterieur;

2) Saisir le panier des deux les côtés et le tirer vers le haut (fig. 1).

Cette opération permet de charger dans le panier supérieur de la vaisselle d'un diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en position haute. POUR REMETTRE LE PANIER EN POSITION BASSE :

1) Saisir le panier des deux les côtés et le tirer légèrement vers le haut (fig. 2a);

2) Laisser retomber le panier en l'accompagnant lentement (fig. 2b).

N. B.: NE JAMAIS SOULEVER OU BAISSER LE PANIER D'UN SEUL CÔTÉ (fig 3). ATTENTION : Nous vous conseillons d’effectuer le réglage du panier avant de charger la vaisselle.75 Un chargement standard journalier est indiqué fig. 1, 2 et 3. panier supérieur (fig. 1) A = assiettes creuses B = assiettes plates C = assiettes à dessert D = soucoupes E = tasses F = verres panier supérieur (fig. 2) A = assiettes creuses B = assiettes plates C = assiettes à dessert D = soucoupes E = tasses F = verres à pied G = verres H = demi panier couverts panier inférieur (fig. 3) A = casserole moyenne B = casserole grande C = poêle D = couvercles E = soupières, plats F = couverts G = plats à rôtis Le rangement rationnel et correct de la vaisselle est la condition essentielle pour obtenir un excellent lavage.

Charger la vaisselle Chargement de la vaisselle Pour garantir constamment d'excellents résultats de lavage, éliminer la plus grosse partie des restes (os, arêtes, curedents, restes de viande et de légumes, peaux de fruits, etc.) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de lavage, causant la diminution de l'efficacité de lavage. Eviter de rincer la vaisselle avant de la placer dans la machine. Si les poêles et les casseroles sont excessivement incrustées de restes de mets brûlés, nous vous conseillons de les laisser tremper avant le lavage. Utilisation du panier supérieur Le panier supérieur est pourvu de supports mobiles accrochés au bord latéral et pouvant occuper deux positions: haute et basse. Sur la position basse les supports servent pour recevoir les tasses à thé, à café, les couteaux longs et les louches. Aux extrémités des supports, vous pouvez suspendre les verres à pied. En-dessous vous pouvez ranger les verres, les tasses, les soucoupes et les assiettes à dessert. Quand les supports occupent la position haute, ils permettent de placer les assiettes plates et creuses. Ayez soin de placer les assiettes creuses verticalement et en tournant leur partie concave vers l'avant de la machine; laisser toujours de l'espace entre chaque assiette pour que l'eau circule librement. Pour exploiter au maximum la capacité du panier nous vous conseillons de grouper les assiettes de même forme. Les assiettes peuvent être placées sur une seule rangée (fig. 1) ou sur les deux rangées (fig. 2). Nous vous conseillons de ranger les plats de grande dimension, dont le diamètre est d'environ 270 mm, légèrement inclinés vers l'avant de façon à favoriser l'introduction du panier à l'intérieur de la machine. Dans le panier supérieur vous pouvez ranger différente vaisselle comme le saladier et les bols en plastique qu'il vaut mieux bloquer afin d'éviter que les jets d'eau ne les renversent. Le panier supérieur a été conçu pour permettre une souplesse maximum d'utilisation. Il peut n'être chargé qu'avec des assiettes placées sur deux rangées, 24 pièces maximum, avec des verres sur cinq rangées, 30 pièces maximum, ou bien avec de la vaisselle mixte. Utilisation du panier inférieur Dans le panier inférieur vous placerez les casseroles, les poêles, les soupières, les saladiers, les couvercles, les plats, les assiettes plates et creuses et les louches. Les couverts doivent être placés manche vers le bas dans le panier à couverts, que l'on placera à son tour dans le panier inférieur (fig. 3) en s'assurant qu'il n'entrave pas la rotation des bras de lavage.

F7776 Attention (fig. 7) Le panier inférieur est équipé de deux rangées de picots rabattables qui peuvent être baissé de manière très simple et rapide. Cela permet de charger saladiers, casseroles et couvercles plus aisément. (Seulement sur quelques modèles) POUR BAISSER CES PICOTS RABATTABLES, PROCÉDER DE LA MANIÈRE SUIVANTE:

1) Les tirer légèrement vers le haut et les

2) Pour les relever il suffit de les reporter en

position verticale. panier à couverts (fig. 8) Le panier à couverts est formé de deux parties offrant ainsi différentes possibilités de chargement . La séparation en deux parties du panier se fait en faisant glisser, dans le sens horizontal, les deux parties l'une par rapport à l'autre et vice versa pour les ré-enclencher. Sur certains modèles le panier à couverts ne possède pas de support spécifique pour les couverts en argent.

panier inférieur (fig. 5) M = 8 + 4 assiettes creuses N = 11 + 1 assiettes plates O = 12 assiettes à dessert P = plat Q = couverts panier à couverts (fig. 6) Disposer 6+6 couteaux (R) dans les grilles. Dans les autres compartiments, mettre les autres couverts manche vers le bas; éviter de mettre plus de deux couverts identiques dans le même compartiment. panier à couverts sans grille centrale Ranger le restant des couverts en ayant soin de ne pas mettre plus de deux couverts identiques dans le même compartiment. Chargement standard 12 couverts internationaux (conformément à EN 50242). Le rangement correct du chargement est indiqué fig. 4 pour le panier supérieur et fig. 5 pour le panier inférieur. Fig. 6 panier à couverts. panier supérieur (fig. 4) A = 5 + 5 + 2 verres B = 12 soucoupes C = 4 + 4 + 4 tasses D = coupe petite E = coupe moyenne F = coupe grande G = 1 + 1 fourchette H = 1 + 1 cuillère à soupe I = 3+3+3+3 cuillère à dessert L = 3+3+3+3 cuillère à café79 Information pour les essais en laboratoire Programme comparatif général (voir liste des programmes de lavage) Chargement de la lessive et du produit de rinçage Chargement de la lessive Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles spécialement destiné aux machines à laver la vaisselle. Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement correct de l'appareil. Lavage normal La boîte à produits se trouve à l'intérieur de la porte (fig. A "2"). Si le couvercle du récipient est fermé, pour l'ouvrir il suffit d'appuyer sur le bouton d'accrochage: à la fin de chaque programme de lavage, le couvercle est toujours ouvert, prêt pour l'utilisation suivante. Les doses de lessive peuvent varier selon le degré de salissure et le type de vaisselle. Nous conseillons de verser de 20 à 30 gr de lessive dans le bac "lavage" (1). Après avoir versé la lessive dans la boîte à produits, fermer le couvercle. Comme les lessives ne sont pas toutes de même nature, consulter aussi les instructions sur les emballages. Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté de façon incomplète, tandis qu'une dose excessive de lessive, non seulement n'améliore pas les résultats de lavage, mais est un gaspillage. Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la pollution de l'environnement. Lavage précédé d'un prélavage (seulement sur quelques modèles) Dans le cas où l'on utilise le programme intensif il faut également mettre une dose de lessive, 20 grammes (1 cuillère à soupe) dans le bac "prélavage" (2).

1/2 charge mixte (fig. 1) A = verres B = tasses C = assiettes creuses D = assiettes plates E = assiettes à dessert F = soucoupes G = casserole H = couvercle I = poéle L = coupe moyenne M = petite coupe 1/2 charge standard (fig. 2) A = 6 verres B = 5 + 1 tasses C = plat D = 6 assiettes creuses E = 6 assiettes plates F = 6 assiettes à dessert G = 6 soucoupes H = coupe moyenne I = petite coupe Les couverts doivent être placés dans le panier à couverts prévu a cet effet. Il devra être remis dans son emplacement d'origine, soit dans le panier inférieur, en cycle de lavage normal. panier inférieur (fig. 3) A = casserole moyenne B = casserole grande C = poêle D = couvercles E = soupières, plats F = couverts G = plats à rôtis Le rangement rationnel et correct de la vaisselle est la condition essentielle pour obtenir un excellent lavage. panier inférieur (fig. 4) M = 8 + 4 assiettes creuses N = 11 + 1 assiettes plates O = 12 assiettes à dessert P = plat Q = couverts Lavage 1/2 charge panier supérieur (seulement sur quelques modèles)

Lavage 1/2 charge panier inférieur (seulement sur quelques modèles)8180

Chargement produit de rinçage A la droite du bac à lessive se trouve le réservoir du produit de rinçage qui a une capacité d'environ 130 ml (Fig. A "3"). Tourner le couvercle dans le sens contraire des aiguilles d'une montre (3) et verser le liquide, qui servira pour plusieurs cycles de lavage, jusqu'au niveau maxi comme indiqué. Refermer le couvercle. Cet additif qui est introduit automatiquement à la dernière opération de rinçage, assure le séchage rapide de la vaisselle et évite la formation sur celle-ci de taches blanchâtres. Utiliser toujours un produit de rinçage adapté au lave-vaisselle automatique. Il est possible de contrôler le niveau du produit de rinçage au moyen du voyant opti- que placé au centre du distributeur (4). Réglage de dosage du produit de rinçage de 1 à 6 Le réglage est situé sous le couvercle (3) et peut être réglé au moyen d'une pièce de monnaie. La position conseillée est 3. La présence de calcaire dans l'eau se manifeste soit par la présence d'incrustation, soit par le degré de séchage. C'est pourquoi il est important de régler le débit du produit de rinçage pour obtenir des prestations optimales. Dans le cas où la vaisselle présente des dépôts à la fin du lavage, diminuer le réglage d'une position. Dans le cas de vaisselle présentant des marques ou auréoles blanchâtres, augmenter le réglage d'une position. Le système de filtrage (fig. A ’’4’’) est constitué par: un réservoir central qui retient les grosses particules. Une plaque métallique qui filtre continuellement l’eau de lavage. un micro filtre autonettoyant, situé sous la plaque métallique, qui piège les micro salissures pour garantir un rinçage parfait. Afin d’obtenir d’excellents résultats de lavage dans le temps, les filtres doivent être contrôlés et nettoyés après chaque lavage. Pour retirer le micro filtre, il vous suffit de tourner la poignée dans le sens contraire des aiguilles d’une montre (fig.1). Pour un entretien facilité, le réservoir central est amovible (fig.2). Retirer la plaque métallique (fig.3) et laver l’ensemble du système de filtrage sous le robinet d’eau. Si nécessaire, une petite brosse peut être utilisée. L’entretien du micro filtre autonettoyant est limité , un contrôle, toutes les deux semaines d’utilisation, est suffisant. Néanmoins, après chaque lavage il est recommandé de vérifier que le réservoir central et la plaque métallique ne sont pas obstrués. NB: après le nettoyage des filtres, assurez vous qu’ils sont correctement replacés et que la plaque métallique est correctement mise au fond de la cuve du lave vaisselle. Assurez vous que le micro filtre est bien revissé, dans le sens des aiguilles d’une montre, car une mauvaise mise en place peut entraîner une perte d’efficacité de l’appareil. Attention: ne jamais se servir de l’appareil sans les filtres. PLEIN VIDEReflet sombre Reflet clair Nettoyage des filtres

Conseils pratiques Choix du programme Ce lave-vaisselle offre une vaste choix de programmes de lavage adaptés aux différentes exigences de saleté et de vaisselle à laver. Consulter la "LISTE DES PROGRAMMES" ci-jointe pour choisir le programme le plus adapté. Suggestions à la fin du programme Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur, retirer d'abord le panier inférieur. Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légère- ment la porte pour favoriser la circulation de l'air et améliorer encore le séchage. Que faire pour ECONOMISER

1) Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le

lavevaisselle dès que le repas est terminé et en effectuant éventuellement le programme PRELAVAGE FROID pour ramollir la saleté et éliminer les résidus les plus gros entre chaque charge-ment en attendant d'effectuer le programme de lavage complet.

2) En présence de saleté peu consistante ou de paniers peu chargés, sélectionner

le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des programmes. Que faire pour avoir d'excellents résultats de lavage

1) Ranger la vaisselle avec l'ouverture tournée vers le bas.

2) Si possible, éviter que les différentes pièces se touchent; une installation correcte

donnera de meilleurs résultats de lavage.

3) Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os,

arêtes, restes de viande ou de légumes, résidus de café, épluchures de fruits, cendres de cigarettes, etc...) qui pourraient boucher le filtre et les orifices des bras de lavage.

4) Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle.

5) Les casseroles et autre ustensiles qui présentent des résidus de nourriture très

tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour lave-vaisselle.

6) Pour un lavage parfait de l'argenterie, il faut:

a) la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise, des œufs, du poisson, etc... b) ne pas l'asperger de lessive c) ne pas la mettre en contact avec d'autres matériaux. Que faire si

1) Si vous désirez ajouter de la vaisselle lors du lavage, veuillez appuyer sur la touche O/I.

Attendre 3 minutes avant de faire repartir la machine. Ce qu'on ne doit pas laver Il est bon également de se rappeler que toute la vaisselle n'est pas adaptée au lavage en machine; nous déconseillons de mettre des pièces en matériau thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce n'est pas spécifiquement indiqué. Certaines décorations tendent à s'estomper, par conséquent nous conseillons de laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré qu'elle ne se décolore pas, d'y mettre tout le chargement. Nous conseillons en outre de ne pas laver de couverts en argent avec des couverts en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux. IMPORTANT Quand on achète de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au lavage en machine. Nettoyage externe et entretien La carrosserie externe peut être nettoyée avec un produit pour surface émaillée non abrasif. Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est autonettoyante. Nettoyer périodiquement le joint en caoutchouc de la porte avec un chiffon humide de façon à éliminer éventuellement les traces de déchets ou de produit de rinçage. Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est conseillé de procéder périodiquement à un lavage complet en versant auparavant un verre de vinaigre dans le fond de la cuve et en positionnant le bouton du pro- grammateur sur lavage délicat. Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices des bras rotatifs (fig.A"5") sont propres. Si cela est nécessaire, nettoyer les de la façon suivante: Pour démonter le bras supérieur, tournez le jusqu’à ce qu’il s’aligne avec le marquage stop inscrit sur la flèche (fig.1b). Poussez le vers le haut en le maintenant enfoncé puis dévissez le dans le sens des aiguilles d’une montre (fig.1). Pour le remonter procédez de la même manière, mais en le vissant dans le sens contraire des aiguilles d’une montre. Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut (fig.2). Passez le bras de lavage sous un robinet d’eau pour éliminer toute saleté. Ensuite, replacez le bras de lavage dans la même position, en pensant à positionner le bras supérieur en face du marquage stop.

1b8584 La résistance de chauffage de l'eau est réalisée en acier inoxydable spécial. Elle peut présenter, au bout de quelques temps, une coloration sans importance pour son aspect et sa fiabilité. La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez constater des taches d'oxydation, celles-ci seraient imputables seulement à une présence importante de sels de fer en suspension dans l'eau. Pour retirer les taches, il est conseillé d'employer un abrasif à grains très fins. Ne pas utiliser de substance chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle. En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur le réglage du produit de rinçage en l'augmentant d'une unité. APRES L'UTILISATION Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour arrêter le fonctionnement de la machine. Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux opérations suivantes:

1. Exécuter un programme de lavage sans vaisselle avec lessive pour dégraisser la

2. Débrancher la prise électrique.

3. Fermer le robinet d'eau.

4. Remplir le réservoir du produit de rinçage.

5. Laisser la porte légèrement ouverte.

6. Laisser l'intérieur de la machine propre.

7. Si la machine est laissée dans des pièces où la température est inférieure à 0°C,

l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer la machine.

1. Positionner le bouton sur STOP.

2. Débrancher la prise électrique.

Si votre lave-vaisselle ne fonctionne pas, avant d’appeler votre revendeur faire les contrôles suivants:

1 - La machine ne fonctionne

6 - Sur les appareils électroniques

sans afficheur: les indicateurs lumineux "eco" et "No 1" avec un signal sonore audible

7 - Sur les appareils électroniques

avec afficheur: "E1" s'affiche avec un signal sonore audible Prise de courant mal branchée Touche M/A non appuyée Pas de courant Porte ouverte Voir causes du N. 1 Robinet d’eau fermé Programmateur mal positionné Le tuyau d’alimentation est plié Le filtre du tuyau d’alimentation est bouché Filtre bouché Tuyau de vidange plié La rallonge du tuyau de vidange n’est pas la bonne La vidange murale n’a pas d’évent à air Tuyau en position trop basse Quantité excessive de lessive Une pièce de vaisselle empêche la rotation La plaque filtrante et le filtre sont bouchés par des impuretés Arrivée d'eau fermée Arrivée d'eau fermée Brancher la prise Appuyer sur la touche Contrôler Fermer la porte Contrôler Ouvrir le robinet Positionner correctement le programmateur Déplier le tuyau Nettoyer le filtre situé à l’extremité du tuyau d’alimentation Nettoyer le filtre Redresser le tuyau Suivre attentivement les instructions pour le branchement du tuyau de vidange Consulter un technicien qualifié Réhausser le tuyau de vidange à 40 cm. Réduire la quantité de lessive Contrôler Nettoyer la plaque et le filtre Arrêtez l'appareil Ouvrir le robinet Réactivez le cycle Arrêtez l'appareil Ouvrir le robinet Réactivez le cycle87 BEZPEâNOSTNÍ INSTRUKCE Pfieãtûte si pozornû tento návod k pouÏití, neboÈ obsahuje dÛleÏité pokyny pro bezpeãné pouÏívání, údrÏbu a také uÏiteãné rady k dosaÏení nejlep‰ích v˘sledkÛ p
