MANUAL DE UTILIZADOR CDF 615AX84S CANDY

lavados approximados

Existem algumas regras de segurançabásicas a serem observadas duranteo manuseamento de qualquerelectrodoméstico. Instalação ■ Certifique-se de que a ficha instalada nocabo do seu electrodoméstico é compatívelcom a tomada de alimentação decorrente. Se não for, peça a uma pessoadevidamente qualificada que instaleuma ficha do tipo correcto e que verifiquese os cabos de ligação à tomada dealimentação de corrente se adequam àpotência nominal do equipamento.■ Certifique-se que o aparelho não estejasobre o cabo de alimentação.■ Evite recorrer a adaptadores, fichasmúltiplas e/ou cabos de extensão.■ Em caso de necessidade de substituçãodo cabo de alimentação, contacte oDepartamento de Manutenção. Segurança ■ Nunca toque no equipamento com asmãos ou os pés molhados ou húmidos.■ Não utilize os seus electrodomésticosquando estiver descalça.■ Nunca puxe pelo cabo ou pelo próprioelectrodoméstico para desligar a fichado electrodoméstico da tomada.■ Proteja o seu electrodoméstico doselementos atmosféricos (chuva, sol,etc.).■ Não deixe que crianças (ou adultosincapazes de operarem com electro-domésticos) usem os equipamentossem supervisão.■ A água que fica na máquina ou na loiçaa seguir à lavagem não deve ser bebida.■ A porta não deve ser deixada na posiçãode abertura, pois pode causar algumcontratempo (ex. cair).■ Nunca se encoste nem se sente naporta da máquina, pois corre o risco dea fazer tombar.ATENÇÃO !Facas e outros utensílios com lâminasdevem ser colocados no cesto com aspontas para baixo ou colocados nahorizontal. Modo de utilização ■ Este electrodomestico foi concebido arauso doméstico.■ A máquina de lavar loiça está protegidapara a lavagem normal dos utensíliosdomésticos. Nesta máquina não podemser lavados objectos contaminados porgasolina, verniz, resíduos de aço ou deferro, produtos químicos corrosivos,ácidos ou alcalinos.■ Se a sua casa estiver equipada comuma instalação de descalcificação daágua não será necessário adicionar salao dispositivo de descalcificação comque a máquina está equipada.■ Os talheres ficarão mais bem lavados seforem colocados no respectivo cesto,com os cabos para baixo.■ Se a sua máquina se avariar ou deixarde trabalhar correctamente desligue-a,feche a alimentação de água e não tenterepará-la. Qualquer trabalho dereparação deverá ser sempre feito porum técnico autorizado, devendo sempreser instaladas peças sobressalentesoriginais. O incumprimento desta normapoderá acarretar sérias consequênciaspara a segurança dos equipamentos. Disposição ■ Este aparelho é fabricado com materiaisrecicláveis.■ Sempre que se queira desfazer de umamáquina de lavar loiça antiga, tenha ocuidado de lhe retirar a fechadura daporta antes, para evitar que crianças sepossam fechar na máquina.

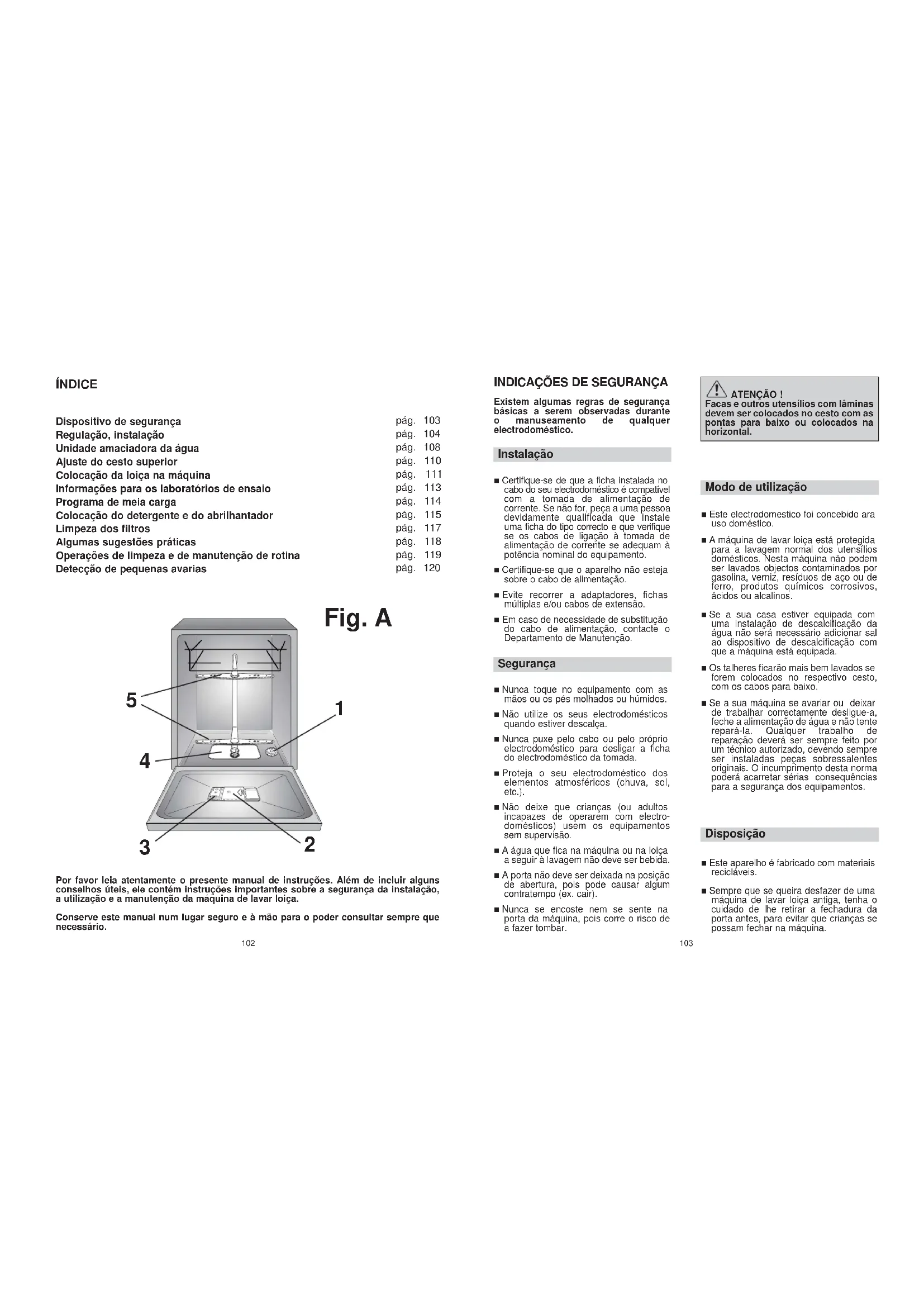

ÍNDICE Dispositivo de segurança Regulação, instalação Unidade amaciadora da água Ajuste do cesto superior Colocação da loiça na máquina Informações para os laboratórios de ensaio Programa de meia carga Colocação do detergente e do abrilhantador Limpeza dos filtros Algumas sugestões práticas Operações de limpeza e de manutenção de rotina Detecção de pequenas avarias Por favor leia atentamente o presente manual de instruções. Além de incluir algunsconselhos úteis, ele contém instruções importantes sobre a segurança da instalação,a utilização e a manutenção da máquina de lavar loiça.Conserve este manual num lugar seguro e à mão para o poder consultar sempre quenecessário. Fig. A

pág. 103 pág. 104 pág. 108 pág. 110 pág. 111 pág. 113 pág. 114 pág. 115 pág. 117 pág. 118 pág. 119 pág. 120Ligação à rede de alimentação de água IMPORTANTE Os acessórios devem estar ligados à torneira da água, usando mangueiras novas. As mangueiras não devem ser reutilizadas. ■ As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a esquerda, como para a direita. IMPORTANTE A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água fria, como de água quente, desde que esta não atinja uma temperatura superior a 60°C. ■ A pressão da água deve estar entre 0,08 e 0,8 MPa. Se a água estiver abaixo de minimo, contacte o nosso serviço de assistência técnica. ■ A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser possível cortar a alimentação de água sempre que a máquina não estiver em funcionamento (fig. 1 B). ■ A máquina de lavar dispõe de um tubo de ligação roscado de 3/4" (fig. 2). ■ A mangueira de admissão “A” deve ser aparafusada à torneira de alimentação de água “B” com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado. O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água. ■ Se for necessário prolongar a mangueira de entrada de água deverá utilizar uma peça de prolongamento com um comprimento de 2,5 m. A extensão da mangueira é fornecida pelo serviço Após Venda. ■ Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de um filtro “D” (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual deverá ser montado entre a torneira de alimentação de água “B” de 3/4" e a mangueira de entrada de água “A”, de modo a que a anilha de borracha “C” fique entre eles (fig. 3).

INSTALAÇÃO (Observações técnicas) ■ Depois de desembalar a máquina de lavar loiça regule a sua altura, voltando, em seguida, a aparafusar a porca de aperto até esta ficar encostada ao fundo da máquina, bloqueando assim o respectivo pé na posição ajustada. Para que a sua máquina funcione em condições, é condição essencial esta estar perfeitamente nivelada, pelo que deverá regular os pés acima referidos de modo a que a máquina não apresente uma inclinação superior a 2 graus. ■ Se precisar de mover a máquina depois de lhe retirar a caixa, não tente levantá-la pelo botão da porta. Siga as instruções da figura. Abra a porta cuidadosamente e levante-a, agarrando-a no topo. IMPORTANTE Se o electrodoméstico for instalado num local alcatifado, deverá assegurar-se de que as aberturas de ventilação inferiores não fiquem tapadas ou obstruídas. Certifique-se que a tomada esteja num local accessivel após a instalação da maquina de lavar loiça.

Alimentação de corrente Esta máquina está em conformidade com as normas internacionais de segurança emitidas pelas entidades normativas, e está equipada com uma ficha de três pólos, com pólo de terra, assegurando desta forma uma total ligação à terra do aparelho. Antes de ligar a sua máquina à instalação de alimentação eléctrica, deverá assegurar-se de que:

2. a alimentação de corrente de que

dispõe é suficiente para fazer frente ao consumo indicado na placa de características da sua máquina. ATENÇÃO ! Aeficácia da segurança fica, assim, subordinada à correcta ligação à terra da instalação eléctrica de sua casa. Em caso de ausência de uma ligação adequada à terra, notará que, quando tocar nas peças metálicas da sua máquina, sentirá uma ligeira descarga de energia eléctrica, provocada pela presença de um supressor de interferências rádio. O fabricante declina toda e qualquer responsabilidade por quaisquer danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina. Este aparelho está em conformidade com as directivas europeias 89/336/CEE, 73/23/CEE e respectivas alterações posteriores. ■ Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a água durante alguns minutos antes de ligar as mangueiras de admissão de água da máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam entupir o filtro de admissão de água.107

MODULARES Justaposição ■ A altura desta máquina (85 cm) foi estudada de modo a permitir a justaposição perfeita da máquina entre equipamentos já existentes, nas modernas cozinhas modulares. A altura dos pés da máquina pode ser regulada, a fim de permitir o juste da posição correcta. ■ O topo da máquina, feito de laminado de alta resistência, não carece de qualquer cuidado especial, pois é à prova de calor, de nódoas e de abrasão (fig. 5). ■ O topo da máquina, passível de ser utilizado como bancada de trabalho, pode ser facilmente ajustado, de modo a ficar perfeitamente alinhado com o topo dos restantes equipamentos; de facto, ele pode ser deslocado 5 mm de cada vez, até um máximo de 25 mm. Para tal, há que desaparafusar os dois parafusos existentes na parte de trás e fixar o topo na posição pretendida (fig. 6). Abertura da porta Introduza a sua mão na cavidade e puxe. Se a máquina for aberta durante o seu funcionamento, é automaticamente activado um dispositivo eléctrico de segurança que suspende imediatamente todas as funções da máquina. IMPORTANTE Para que a máquina possa funcionar devidamente, dever-se-á evitar abrir a porta da máquina durante o funcionamento da mesma. Fecho da porta da máquina Introduza os cestos para a loiça na máquina. Assegure-se de que ambos os braços rotativos de lavagem se podem movimentar livremente, não ficando o seu movimento obstruído por talheres, loiça ou tachos e panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar bem fechada.

Ligação ao sistema de esgoto de água ■ Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o cuidado de não deixar que a mangueira fique torcida (fig. 4). ■ O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm, devendo ficar a uma altura mínima do chão de 40 cm. ■ Recomendamos a utilização de sifões anti-odores (fig. 4 X). ■ Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de 2,5 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma altura superior a 85 cm do chão. A extensão da mangueira é fornecida pelo serviço Após Venda. ■ A extremidade curva da mangueira de esgoto poderá ser apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o programa de lavagem, deverá sempre certificar-se de que a extremidade da mangueira não se encontra dentro de água. Vide a fig. 4 Y). ■ Sempre que a máquina seja instalada sob uma bancada continua a curva deverá ser fixada imediatamente abaixo da bancada, num ponto o mais alto possível (fig. 4 Z). ■ Ao proceder à instalação da máquina certifique-se sempre de que nem a mangueira de entrada de água nem a de esgoto de água fiquem dobradas ou torcidas.

Incorporação (Quando a máquina for instalada por baixo de uma bancada de trabalho) ■ As cozinhas modernas dispõem normalmente de uma bancada de trabalho única, sob a qual se introduzem os móveis básicos e os electrodomésticos. Nesse caso, basta retirar o topo (bancada de trabalho) da sua máquina, desaparafusando, para o efeito, os parafusos situados por baixo da extremidade posterior do topo (fig. 6). ■ A máquina passará então a ter uma altura de 82 cm, conforme estipulado nas normas internacionais (ISO), encastrando-se perfeitamente sob a bancada de trabalho contínua da cozinha (fig. 7). Adaptação de painéis (para alguns modelos) Os perfis existentes à volta da porta permitem a montagem de painéis decorativos, com uma espessura máxima de 5 mm, com as seguintes dimensões: Largura: 591 mm ± 1 Altura: 597 mm ± 1Colocação do sal na máquina ■ No fundo da máquina existe um reservatório para o sal, que serve para regenerar o sistema de descalcificação. ■ É importante que utilize apenas o sal próprio para máquinas de lavar loiça, outros tipos de sal contêm pequenas quantidades de partículas insolúveis, que a longo prazo podem afectar e deteriorar a acção do amaciador. ■ Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar a respectiva tampa, e encher então o reservatório. ■ É natural que, durante esta operação, transborde uma pequena quantidade de água; continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher. Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a aparafusar a tampa. ■ Depois de colocar o sal, é aconselhável fazer um programa de lavagem completo, ou um ENXAGUAMENTO A FRIO. A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos, de acordo com a regulação ajustada para a unidade amaciadora da água. IMPORTANTE Quando a máquina é posta em funcionamento pela primeira vez, depois de ter enchido completamente o reservatório de sal é necessário juntar água até o conteúdo do reservatório transbordar. Esta operação, porém, só deverá ser efectuada quando a máquina for posta em funcionamento pela primeira vez.

ÁGUA Dependendo da origem da água abastecida, esta poderá caracterizar-se por diferentes teores de calcário e de minerais, que se depositam na loiça, deixando manchas e marcas esbranquiçadas. Quanto mais elevado for o teor destes minerais na água, tanto mais dura será a água. A máquina de lavar loiça está equipada com uma unidade amaciadora da água que, mediante a utilização de um sal regenerador especial, alimenta água previamente amaciada à máquina, para a lavagem da loiça. A unidade amaciadora está apta a tratar água com um grau de dureza de, no máximo, 60º fH (graduação francesa) ou de 33ºdH (graduação alemã), dispondo de 5 posições de regulação diferentes. Para saber qual o grau de dureza da água da sua zona, contacte a entidade responsável pelo abastecimento da mesma, a qual lhe poderá dar a informação pretendida. Regulação do amaciador da água A tabela que se segue apresenta diversos graus de dureza da água e a regulação da unidade amaciadora indicada a cada grau de dureza.

Dureza da água ºfH (graduação francesa) 0-9 10-30 31-40 41-50 51-60 Dureza da água ºdH (graduação alemã) 0-5 6-16 17-22 23-27 28-33 Utilização de sal regenerador NAO SIM SIM SIM SIM Regulação

amaciador da água LIVRE posição N.1 posição N.2 posição N.3 posição N.4 Quantidade

Indicador da quantidade de sal Alguns modelos dispõem de um indicador luminoso que assinala o consumo de sal. Este indicador iluminar-se-á segundo um dos dois sistemas abaixo indicados: ■ um indicador luminoso no painel de controlo que se ilumina quando é necessário voltar a colocar sal na máquina; ■ a tampa do reservatório de sal tem um indicador móvel de cor verde (fig. 1 a) que se mantém visível enquanto o sal contido no reservatório for suficiente para a regeneração da água. Quando a superfície verde estiver metida para dentro da tampa será necessário colocar mais sal na máquina. Outros modelos estão equipados com uma tampa opaca (fig. 1 b); nesse caso, deverá proceder periodicamente à verificação do nível de sal, de acordo com a regulação ajustada para a unidade amaciadora da água. IMPORTANTE Em geral, o aparecimento de manchas brancas na loiça é um sinal importante de que é necessário colocar mais sal na máquina. Fig. 1

*A unidade amaciadora da água vem regulada de fábrica para o nível 2, na medida em que esta é a regulação mais apropriada para uma maior quantidade de utilizadores. Se o grau de dureza da água da sua zona corresponder a 0, não terá de utilizar sal regenerador nem terá de proceder a qualquer ajuste, pois a água que lhe é fornecida é uma água macia. Dependendo do grau de dureza da água que lhe é abastecida, deverá regular a unidade amaciador da seguinte forma:

2. servindo-se de uma chave de fendas ou

de uma faca, rode o parafuso de regulação para a posição pretendida. N.B.: Para modelos equipados com programador electronico é favor referir à lsta de programa em anexo.111 CARREGAMENTO DA MÁQUINA Como usar o cesto superior ■ O cesto superior dispõe de duas prateleiras móveis, presas às partes laterais do cesto, e que podem ser colocadas em duas posições: ao alto ou deitadas. Quando estão deitadas estas duas prateleiras podem ser utilizadas para colocar chávenas de chá ou de café, facas e talheres de cozinha. Os copos de pé podem ser pendurados nas extremidades das prateleiras com toda a segurança. Por baixo destas prateleiras podem ser colocados copos, chávenas, pires e pratos de sobremesa. ■ Os pratos de sopa e os pratos rasos poderão ser colocados com as prateleiras ao alto. Os pratos deverão ser colocados na vertical, com a parte de trás virada para o fundo da máquina, devendo ser deixado espaço suficiente entre os pratos para que a água circule livremente. ■ A fim de tirar o melhor proveito possível da capacidade do cesto será aconselhável colocar os pratos do mesmo tamanho uns ao pé dos outros. ■ Os pratos tanto poderão ser colocados numa fila única (fig. 1) como em duas filas (fig. 2). ■ Os pratos maiores (com um diâmetro de aproximadamente 270 mm) deverão ser colocados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto na máquina. ■ As saladeiras e outras taças ou caixas de plástico deverão também ser colocadas no cesto superior. Convém colocá-las de modo a que os jactos de água não as virem. ■ O cesto superior foi concebido de modo a proporcionar uma grande flexibilidade de utilização, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30 copos em cinco filas ou uma carga mista. Como usar o cesto inferior ■ No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno, terrinas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de cozinha (conchas, colheres de pau, etc.). ■ Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo. Coloque o recipiente para os talheres no cesto inferior da máquina (fig. 3), assegurando-se de que não esteja a impedir o movimento dos braços rotativos. IMPORTANTE O cesto inferior tem um dispositivo de segurança para prevenir a sua extracção, especialmente quando está cheio de loiça. Deverá retirar esse cesto, quando colocar o sal, ou quando limpar o filtro numa manutenção regular.

Regulação do cesto superior (só nos modelos preparados para esse efeito) Se usa habitualmente pratos com um diâmetro entre os 27 cm e os 31 cm, coloque-os no cesto inferior, depois de ter previamente colocado o cesto superior na posição mais alta, para o que deverá proceder da seguinte forma (acordando para os modelos): Tipo “A”:

1. Rode os dispositivos de fixação

anteriores “A” para fora;

2. Retire o cesto e volte a montá-lo na

fixação “A” na posição original. Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta. Tipo “B”:

levante-o para cima (fig. 1). Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta. AJUSTE O CESTO PARA UMA POSIÇÃO INFERIOR:

1. Aperte o cesto para ambos os lados e

levante-o levemente para cima (fig. 2a);

2. Calmamente coloque a posição correta

(fig. 2b). N. B. : NUNCA LEVANTE NEM BAIXE O CESTO POR UM LADO SÓ (fig. 3). Atenção: É aconselhável ajustar o cesto, antes de o carregar. Tipo “A” Tipo “B”Cesto inferior (fig. 6)M = 15 pratos de sopaN = 15 pratos rasosO = 7+7 pratos de sobremesaP = TravessaQ =Talheres Cesto superior (fig. 5)A =5 + 5 + 5 coposB = 12 + 3 piresC =5 + 5 + 5 chávenas D =Taça pequenaE =Taça médiaF =Taça grandeG = Prato de sobremesaH =1 + 1 colheres grandesI = Concha de sopaL =Talheres Um carregamento diário standard é representado nas figuras 1, 2 e 3. Cesto superior (fig. 1)A = Pratos de sopaB = Pratos rasosC = Pratos de sobremesaD = PiresE = ChávenasF = Copos Cesto superior (fig. 2)A = Pratos de sopaB = Pratos rasosC = Pratos de sobremesaD = PiresE = ChávenasF = Copos com péG = CopoH = Cesto para talheresCesto inferior (fig. 3)A = Panela de tamanho médioB = Panela de tamanho grande C = FrigideiraD = Terrinas, travessasE =TalheresF = Pratos de ir ao fornoG =Taça médiaH =Taça pequenaPara se obterem os melhores resultados delavagem é condição essencial carregar a loiça namáquina de forma correcta e racional.Cesto para talheres (fig. 4)O cesto superior para talheres pode ser removidopara lhe proporcionar várias opções de carga. INFORMAÇÕES PARA OS LABORATÓRIOS DE ENSAIO Programa comparativo geral (Normas EN 50242)(vide selecção de programas)1. Posição do cesto superior: inferior2. Carga normal3. Regulação do abrilhantador: 615 Local geral de carga (Normas EN 50242) O modo correcto de carregar é representado, na figura 5 para o cesto superior, na figura 6 para o cesto inferior e na figura 7 para o cesto para talheres. Cesto para talheres (fig. 7)Coloque os talheres como a figura apresenta.4. Quantidade de detergente:- 9,5 g para a pré-lavagem;- 28 g para a lavagem.

3 = Colheres de chá 4 = Garfo para servir 1 =15 colheres de sobremesa2 =15 garfos3 =12 colheres de chá1 =Colheres2 = Facas

Cesto superior para lavagem de 1/2 carregamento (só nos modelos preparados para esse efeito) Cesto inferior para lavagem de 1/2 carregamento (só nos modelos preparados para esse efeito) 1/2 carregamento misto (fig. 1) A = Copos B = Chávenas de café ou de chá C = Pratos de sopa D = Pratos de fruta E = Pires de café, chá, etc. F =Tachos com cabo G = Frigideiras H =Taças mèdias I =Taças pequenas 1/2 carregamento standard (fig. 2) A = 7 copos B = 6+1 chávenas de café ou de chá C = Travessas D = 7 pratos de sopa E =7 pratos rasos F =7 pratos de fruta G =7 pires de café ou de chá H =Taças mèdias I =Taças pequenas Os talheres deverão ser colocados dentro do cesto, em plástico, o qual por sua vez se encontra no cesto inferior. Cesto inferior (fig. 3) A = Panela de tamanho médio B = Panela de tamanho grande C = Frigideira D = Terrinas, travessas E =Talheres F = Pratos de ir ao forno G =Taça média H =Taça pequena Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional. Cesto inferior (fig. 4) M = 15 pratos de sopa N = 15 pratos rasos O = 7+7 pratos de sobremesa P = Travessa Q =Talheres

ABRILHANTADOR Colocação do detergente IMPORTANTE É de grande importância utilizar um detergente específico para máquinas de lavar loiça, quer seja em pó, líquido ou em forma de pastilhas. Os detergentes que não são adequados para as máquinas de lavar loiça (como, por exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da máquina. Lavagem normal O recipiente para o detergente para a lavagem encontra-se do lado de dentro da porta (fig. A "2"). Se, por qualquer motivo, a tampa do recipiente ficar fechada, para a abrir basta agir sobre o botão de fecho (A). No fim dos programas de lavagem a tampa fica sempre aberta, pronta para a utilização seguinte. ATENÇÃO! Quando colocar loiça no cesto inferior, certifique-se que os pratos ou outras peças de loiça não obstroem a gaveta do detergente. A dose de detergente pode variar em função do grau de sujidade e do tipo de loiça a lavar. Em geral, recomendamos a utilização de 20 ÷ 30 g de detergente na secção de lavagem do compartimento do detergente (B).

Depois de colocar o detergente no seu compartimento, feche a tampa, empurrando primeiro (1) e depois pressionando para baixo (2) até ouvir um ruído. Como os detergentes não são todos iguais, consulte também as instruções inscritas na embalagem do detergente. Recordamos que uma quantidade insuficiente de detergente provoca uma má remoção da sujidade, enquanto que uma quantidade excessiva de detergente, além de não melhorar os resultados da lavagem, representa um desperdício. IMPORTANTE A utilização das quantidades adequadas de detergente - nem detergente em excesso nem detergente a menos - representa um contributo para a defesa do meio ambiente. ATENÇÃO!

NOTA IMPORTANTE PARA A

COMBINAÇÃO DE DETERGENTES. Se pretender combinar detergentes que contenham sal e/ou um agente de enxaguamento, deve ter em atenção o seguinte:

Lêr cuidadosamente as instruções do fabricante inscritas na embalagem;

O conjunto de filtragem (fig. A “4”) é constituído pelos seguintes elementos: um recipiente central, que retém as partículas de sujidade de maiores dimensões; um crivo plano, que filtra continuamente a água da lavagem; um microfiltro, instalado por baixo do crivo, que retém as partículas de dimensões mais reduzidas, assegurando um enxaguamento perfeito da loiça. ■ Para assegurar sempre a obtenção de excelentes resultados da lavagem, deverá verificar e limpar os filtro a seguir a cada lavagem. ■ Para remover o conjunto de filtragem terá apenas de rodar a respectiva pega no sentido contrário ao dos ponteiros do relógio (fig. 1). ■ Para maior facilidade de limpeza, o recipiente central pode ser retirado (fig. 2). ■ Remova o crivo (fig. 3) e lave todo o conjunto debaixo de um jacto de água limpa. Se necessário, poderá servir-se de uma escova pequena para limpar melhor o filtro. ■ No caso dos modelos equipados com o microfiltro autolimpante, a manutenção do conjunto de filtragem torna-se ainda mais simples, só sendo necessário verificar este conjunto de filtragem de duas em duas semanas. No entanto, a seguir a cada lavagem será conveniente certificar-se de que o recipiente central do conjunto de filtragem e o crivo não estão entupidos. ATENÇÃO! Depois de limpar os diversos componentes do conjunto de filtragem deverá sempre certificar-se de que os voltou a montar devidamente e de que o crivo ficou correctamente instalado, de forma a ficar perfeitamente encaixado, no fundo da cuba da máquina. Deverá igualmente certificar-se de que o conjunto de filtragem ficou devidamente aparafusado (não se esqueça de que, para o aparafusar, terá de o rodar no sentido dos ponteiros do relógio), na medida em que uma instalação errada ou incorrecta do conjunto de filtragem prejudica a eficácia da máquina de lavar loiça.

CHEIO VAZIOescuro claro Colocação do aditivo (abrilhantador) O aditivo, que é automaticamente despejado durante o último ciclo de enxaguamento, contribui para uma secagem mais rápida da loiça, prevenindo a formação de manchas e a acumulação de resíduos opacos. O compartimento para aditivos encontra-se do lado esquerdo do compartimento para detergente (fig. A "3"). Para abrir a tampa, empurre a patilha, e em simultâneo puxe a tampa. É sempre importante utilizar os produtos específicos para máquinas de lavar loiça. O nível do aditivo pode ser controlado através do visor (C) situado sobre o dispositivo. Regulação do doseamento do aditivo de 1 a 6 O regulador (D) encontra-se sob a tampa (use uma moeda para o rodar). A posição aconselhada é a 4. O teor de calcário da água manifesta-se quer através da presença de incrustações, quer através do grau de secagem. É fundamental regular o doseamento do aditivo de forma conveniente, para que os resultados sejam sempre os melhores. Se a loiça parecer estar riscada, dever-se-á seleccionar uma posição mais baixa, e, se a loiça apresentar manchas ou resíduos brancos, dever-se-á seleccionar uma posição mais elevada.

Alguns detergentes combinados, em particular os que contêm um agente de enxaguamento, oferem melhores resultados em programas de lavagem específicos; ■ A eficácia dos detergentes que contêm produtos para diminuir a dureza da água (*)/ sal, depende da própria dureza da água fornecida. Deverá pois, verificar que o detergente a utilizar é adaptado à dureza da água (*). (*) Nível de cálcio. Nalgumas situações a combinação de detergentes poderá causar: ■ permanência de resíduos na loiça ou na própria máquina; ■ diminui o desempenho da lavagem e da secagem. Nessas situações, recomendamos a utilização em separado de todos os produtos, sal, detergentes e o agente de enxaguamento. Assim assegurará que o descalcificador operará correctamente. Deverá no entanto, ter em conta que utilizando sal convencional, só depois de alguns ciclos de lavagem é que o sistema ficará de novo completamente operacional. IMPORTANTE Qualquer problema motivado pela utilização de detergentes combinados, não será coberto pela garantia. IMPORTANTE Nunca utilize a máquina de lavar loiça sem os filtros estarem instalados.

MANUTENÇÃO Depois de concluído qualquer ciclo delavagem, é essencial fechar a alimentação deágua e desligar a máquina com a tecla deligar/desligar.Se não pretender utilizar a sua máquinadurante algum tempo, é convenienteobservar as seguintes regras:1. Execute um ciclo de lavagem com amáquina vazia, mas com detergente, a fimde limpar eventuais depósitos existentesna máquina;2. Desligue a ficha do cabo de alimentaçãoeléctrica da máquina da tomada dealimentação de corrente;3. Feche a tomeira de alimentação de água;4. Encha o reservatório do aditivo de lavagem;5. Deixe a porta aberta;6. Deixe o interior da máquina limpo;7. Sempre que a máquina ficar num ambientecom temperaturas inferiores a 0°C, a águaque fica nas mangueiras e no interior dossistemas da máquina poderá congelar. Nessecaso, e antes de colocar a máquinanovamente em funcionamento, deveráfazer com que a temperatura ambientesuba acima dos 0°C e esperar 24 horasantes de ligar a máquina.

LIMPEZA E MANUTENÇÃO

■ Para limpar o interior da máquina de lavar loiça não deev utilizar solventes (acção desengordurante) nem abrasivos, mas apenas um pano molhado com água. ■ A sua máquina de lavar loiça não requer cuidados especiais de manutenção, pois o seu interior é autolimpante. ■ Limpe regularmente a guarnição de borracha da porta com um pano húmido, a fim de remover eventuais restos de comida ou de aditivo. ■ Recomenda-se que proceda à remoção periódica de eventuais depósitos de calcário ou de lixo, procedendo a uma lavagem com a máquina vazia. Nesse caso, deite um copo de vinagre no fundo do interior da máquina, e seleccione um programa de lavagem delicada. ■ Se, tendo procedido previamente à limpeza do filtro, a loiça e as panelas parecerem não ter sido devidamente lavadas ou enxaguadas, verifique se todos os orifícios dos braços rotativos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não estão tapados por restos de comida. Se os orifícios estiverem obstruídos, proceda da seguinte forma:

1. Para remover o braço rotativo superior terá

de o rodar até ficar alinhado com a paragem indicada pela seta (fig. 1b). Em seguida, empurre-o para cima (fig 1) e, mantendo-o empurrado para cima, rode-o no sentido dos ponteiros do relógio para o desaparafusar. Para o voltar a montar, execute estas operações certificando-se porém de que, desta vez, roda o braço rotativo no sentido contrário ao dos ponteiros do relógio (para o aparafusar). Para remover o braço rotativo inferior basta puxá-lo para cima (fig. 2).

2. Uma vez desmontados os braços rotativos,

lave-os debaixo de um jacto de água limpa para eliminar qualquer obstrução dos orifícios de pulverização de água.

3. Depois de os ter lavado, volte a colocar

os braços rotativos na mesma posição, não se esquecendo de colocar o braço rotativo superior na posição de paragem e de o aparafusar completamente. ■ Tanto o revestimento interior da porta, como o revestimento interior da máquina são feitos de aço inoxidável; no entanto, se surgirem manchas de oxidação, tal ficará provavelmente a dever-se ao elevado teor de sais de ferro da água. ■ As manchas poderão ser removidas com um detergente ligeiramente abrasivo; nunca utilize produtos à base de cloro, de palha de aço, etc.

Como obter os melhores resultados de lavagem ■ Antes de meter a loiça na máquina removaos restos de comida (ossos, espinhas depeixe, restos de carne ou de legumes,resíduos de café, cascas de fruta, cinzade cigarros, palitos, etc.) a fim de evitarque os filtros, as saídas de despejo deágua e os orifícios dos braços rotativos delavagem fiquem bloqueados.■ Evite passar a loiça por água antes de acolocar na máquina.■ Se os tachos, as panelas e os pratos de irao forno se apresentarem muito sujos,com restos de comida agarrados, seráaconselhável pô-los de molho antes de osmeter na máquina.■ Coloque a loiça na máquina com asaberturas voltadas para baixo.■ Se possível, evite que as peças de loiça eos utensílios fiquem encostados uns aosoutros. Uma arrumação correcta da loiçacontribuirá para a obtenção dos melhoresresultados possíveis.■ Depois de meter a loiça na máquina,assegure-se que os braços rotativos nãofiquem presos, podendo girar livremente.■ Os tachos, as panelas e os outrosutensílos que apresentem restos de comidamuito agarrados ou queimados deverãoser postos de molho com água e detergentepara a máquina.■ Para que as pratas fiquem perfeitamentelavadas na máquina será necessário:a) passá-las por água imediatamente aseguir a serem utilizadas, em especialse tiverem sido utilizadas para servir oucomer pratos com molhos (mayonnaise,etc.), ovos, peixe, etc.;b) não lhes deitar detergentedirectamente para cima;c) não as deixar entrar em contacto comoutros metais. Como economizar água, detergente e energia ■ Se só quiser lavar a loiça quando amáquina estiver completamente cheia,coloque a loiça na máquina a seguir acada refeição, até que a máquina fiquecheia. Se quiser, e para remover a maiorsujidade da loiça e não deixar os restosde comida secarem até à lavagem,efectue uma EXAGUAMENTO A FRIO.Assim, só terá de programar a máquinapara uma lavagem completa quando elaestiver cheia de loiça.■ Se a loiça não estiver muito suja, ou sequiser lavar a loiça sem que a máquinaesteja completamente cheia, opte peloprograma ECONÓMICO. Reja-se pelasindicações constantes da Tabela deProgramas. Loiça e utensílios que não devem ser lavados na máquina ■ É sempre bom recordar que nem todos ostipos de loiça e de utensílios podem serlavados na máquina. Os objectos e utensíliosde termoplástico, que disponham depegas de madeira ou de plástico, ostachos com pegas de madeira, os utensílios em alumínio, de cristal ou de vidro de chumbo só poderão ser lavados na máquinase o respectivo fabricante assim o indicar.■ As decorações de alguns tipos de loiçatêm tendência para desaparecer namáquina, será recomendável experimentarprimeiro lavar uma só peça desse serviço.Só depois de se certificar de que adecoração não sai ou não perde cor se aloiça for lavada na máquina é que deverálavar todo o serviço na máquina.■ Nunca lave objectos de prata em conjuntocom objectos de aço inoxidável: A reacçãoquímica que se desencadeia pelo contactodos dois tipos de metal poderá danificarirremediavelmente os objectos.IMPORTANTEAntes de lavar pela primeira vez um objectoou utensílio novo na máquina deverácertificar-se de que o mesmo pode realmenteser lavado na máquina. Sugestões úteis ■ Ao descarregar a máquina, comece pordescarregar a loiça do cesto inferior, poisevitará assim que caiam eventuais gotasdo cesto superior para o inferior. ■ Se pretender deixar a loiça na máquinadurante algum tempo, abra ligeiramente aporta, permitindo assim a circulação do are favorecendo a secagem da loiça.120

DETECÇÃO DE PEQUENAS AVARIAS

Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agradecemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes verificações:

1 - A máquina não funciona

2 - A máquina não mete água

3 - A máquina não despeja água

4 - A máquina despeja água

5 - Não se ouvem os braços rot.

com unidade electrónica amaciadora sem mostrador: um ou mais indicadores luminosos brilhão lentamente A máquina não está ligada à corrente A tecla de ligar / desligar não foi premida Porta mal fechada Falha de alimentação de corrente Vide ponto (1) Torneira fechada Selecção incorrecta de programa Mangueira de admissão dobrada ou torcida O filtro existente na mangueira de admissão está entupido Mangueira de esgoto dobrada ou torcida Filtro obstruído Mangueira de descarga com extensão incorrecta O respiradouro do sistema de descarga na parede não está ao ar Mangueira de esgoto numa posição demasiado baixa Quantidade excessiva de detergente Movimento dos braços impedido por algum objecto Placa / parte central do filtro muito sujos Torneira de admissão de água fechada Ligue a máquina à corrente Pressione a tecla Feche a porta Verifique Verifique Abra a torneira Volte a seleccionar o programa Endireite-a Limpe o filtro colocado na extremidade da mangueira de admissão Endireite a mangueira Verifique filtro Siga rigorosamente as instruções relativas à ligação da mangueira de descarga Consulte um técnico qualificado A mangueira tem de estar a uma altura mínima de 40 cm Reduza quantidade. Use detergente próprio Verifique Verifique Desligue a máquina. Abra a torneira. Volte a reiniciar o ciclo de lavagem. AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA N.B.: Se, em consequência de alguma das situações acima descritas, a máquina não lavar devidamente a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o ciclo final de secagem endurece esses depósitos, sendo assim impossível serem removidos através de uma nova lavagem na máquina. Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de Assitência Técnica mais próximo. Ao fazê-lo, deverá indicar o modelo da sua máquina, que consta quer da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu problema. Salvaguardam-se erros e alterações! O fabricante declina toda e qualquer responsabilidade por quaisquer gralhas, incorrecções ou erros deste manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais.

7 - A loiça colocada na máqui-

na só está parcialmente lavada

8 - A loiça apresenta manchas

9 - A máquina faz muito

barulho durante a lavagem

10 - A loiça não ficou bem seca
