MANUAL DE UTILIZADOR DLH 1186 T TEKA

PT Guia de utilização

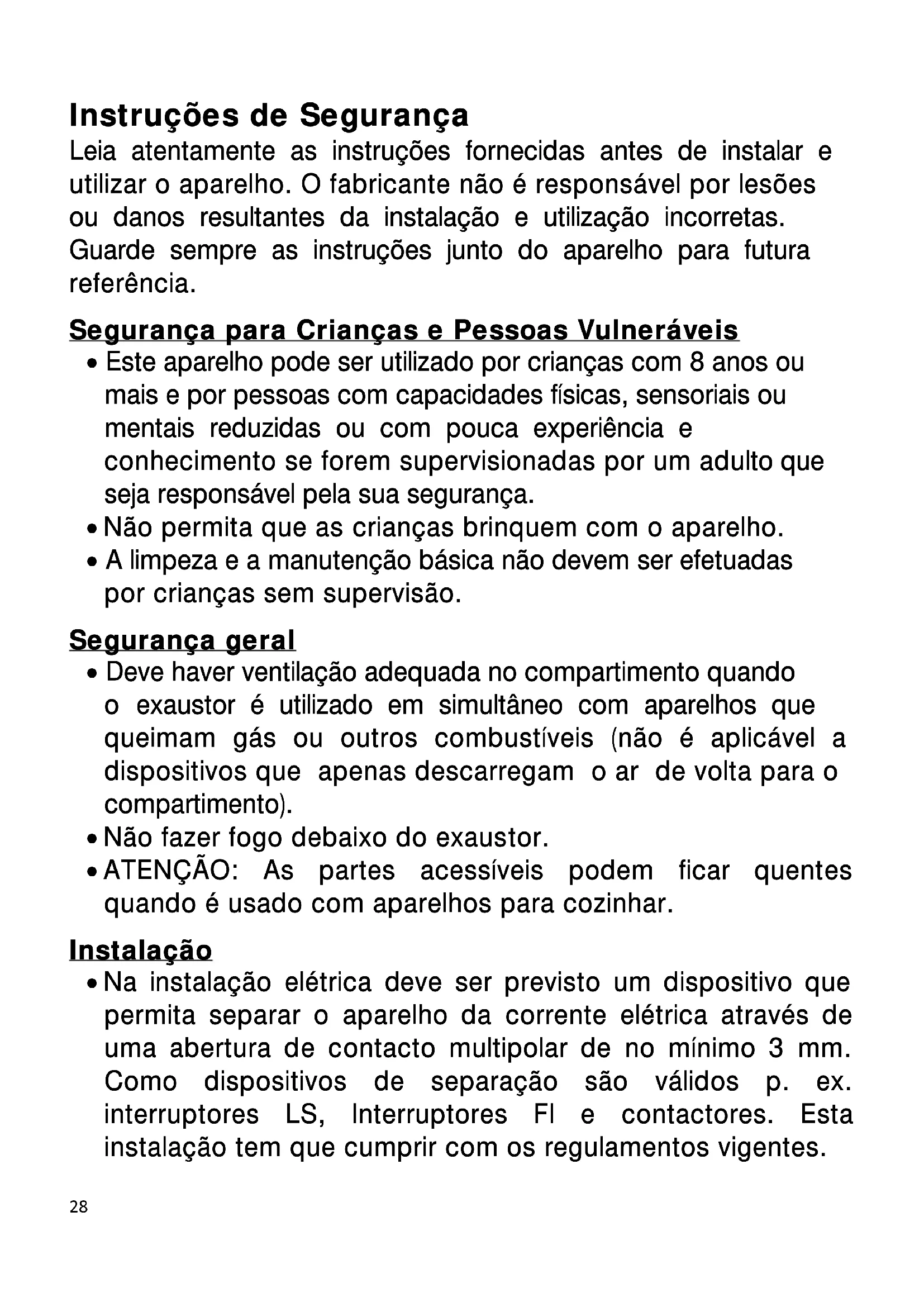

Se a ligação elétrica se fizer com ficha e se esta ficar acessível depois da instalação, neste caso não é necessário prever o dispositivo de separação mencionado. O ar não deve ser descarregado numa conduta utilizada para exaustão de fumos de aparelhos que queimam gás ou outros combustíveis (não é aplicável a dispositivos que apenas descarregam o ar de volta para o compartimento). A parte inferior do exaustor deverá ser colocada a uma altura mínima de 60 cm da bancada para fogões elétricos e 65 cm. para fogões a gás. Se as instruções de instalação de fogões a gás indicam uma distância superior, deve ter-se em conta. Antes da primeira utilização, devem ser tidas em conta as instruções de instalação e ligação. Quando o exaustor de cozinha estiver a funcionar ao mesmo tempo que outros aparelhos alimentados por uma energia distinta da elétrica, a pressão de saída de ar não devem ser superior a 4 Pa (4x105 bar). Antes de ligar o exaustor à rede elétrica, verifique se a tensão e a frequência da rede são as mesmas que as indicadas na etiqueta de características do exaustor, situada na parte interior do mesmo. Para obter um rendimento ótimo, o comprimento da conduta de evacuação exterior não deverá ser superior a QUATRO metros, nem ter mais de dois ângulos (cotovelos) de 90º. Embora seja recomendável a evacuação de gases para o exterior, pode ser instalado um filtro de carvão ativado que permita que os gases sejam devolvidos à cozinha através do tubo de saída. NOTA: Para mais informações de instalação, consultar o final deste manual.30 Limpeza Existe risco de incêndio se a limpeza não for efetuada de acordo com as instruções. Não permita a acumulação de gordura em nenhuma parte do exaustor, especialmente no filtro, PROVOCA RISCO DE INCÊNDIO. A limpeza de filtros deve ser realizada uma vez por mês, no mínimo, dependendo da utilização do exaustor. Deve levar- se em consideração que ao cozinhar há deposição de gorduras no exaustor e no filtro, mesmo quando este não estiver em funcionamento. Recomendamos a utilização de luvas e tomar todo o tipo de precauções ao limpar o interior do exaustor. Reparação Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos. Não ponha em funcionamento o exaustor se o cabo de alimentação elétrica estiver deteriorado ou com cortes, ou se o aparelho mostrar indícios de deteriorações visíveis na zona dos comandos. Se o módulo de LED estiver avariado, deve ser substituído pelo fabricante, por um agente de assistência ou por pessoal qualificado para evitar uma situação de perigo. Se o exaustor deixar de funcionar, ou o fizer de forma anormal, desligue-o da rede e entre em contacto com o Serviço de Assistência Técnica. Para qualquer reparação, dirija-se ao Serviço de Assistência Técnica qualificado mais próximo, usando sempre sobresselentes originais. As reparações ou alterações realizados por outro pessoal podem provocar danos ao31

aparelho ou um mau funcionamento, pondo em perigo a sua segurança.

Premindo o comando que indica a figura poderá controlar as funções do exaustor. Para conseguir uma aspiração mais eficaz, recomendamos-lhe pôr em funcionamento o exaustor alguns minutos antes de cozinhar (entre 3 e 5 minutos) para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos. Do mesmo modo, mantenha o exaustor a funcionar uns minutos depois de cozinhar para o arrasto total de fumos e odores para o exterior.

2- Diminuição de velocidade

4- Aumento de velocidade

Programação do tempo de aspiração

1) Ligue a chaminé e selecione a velocidade

display. selecionada manualmente e será automaticamente alterada para a segunda velocidade após 7 minutos. Quando o indicador de saturação de filtros se acender proceda à limpeza dos mesmos.

Antes de efetuar qualquer operação de limpeza e manutenção, certifique-se de que o aparelho está desligado da rede. Para realizar trabalhos de limpeza e manutenção, cumpra com as Instruções de Segurança. O risco de fogo existe caso a limpeza não seja efetuada de acordo com as instruções de segurança. Limpeza do filtro Para extrair os filtros dos seus alojamentos, liberar os pontos de fixação. Proceda à limpeza, introduzindo-os na máquina de lavar loiça, (ver observações) ou deixando-os mergulhados em água quente o tempo necessário para facilitar a eliminação de gorduras, ou se preferir mediante o uso de sprays específicos (protegendo as partes não32 metálicas). Finalizada a limpeza, proceda à sua secagem. Observações: A limpeza na máquina de lavar loiça com detergentes agressivos pode escurecer a superfície metálica sem afetar a sua capacidade de retenção de gorduras. Atenção: A limpeza de filtros deve ser realizada uma vez por mês, no mínimo, dependendo da utilização do exaustor. Deve levar-se em consideração que ao cozinhar há deposição de gorduras no exaustor e no filtro, mesmo quando este não estiver em funcionamento. Limpeza do corpo do exaustor Recomenda-se a utilização de água com detergente, aproximadamente a 40ºC, tal como um pano humedecido nessa água para a limpeza do exaustor, incidindo especialmente nas fendas. Posteriormente, passar um pano seco que não desprenda pelos. Atenção: Nunca utilizar esfregões metálicos nem utilizar produtos abrasivos que possam estragar a superfície. Nunca raspar a superfície com objetos duros, tais como facas, tesouras, etc. Filtro de carvão ativo Para colocar o filtro de carvão faça coincidir a ancoragem do motor com a ancoragem do filtro de carvão ativo e gire- o no sentido do relógio. A duração do filtro de carvão ativo é de três a seis meses, dependendo das condições particulares de utilização. O filtro de carvão ativo não pode ser lavado nem regenerado. Uma vez esgotado, deve ser substituído. Para substituir os filtros gastos por outros novos, proceda no sentido inverso ao da sua montagem Características elétricas:

VER ETIQUETA DE CARACTERÍSTICAS

Antes de solicitar o serviço de reparações, faça as comprovações indicadas a seguir: Defeito Possível causa Solução O exaustor não funciona O cabo de alimentação não está ligado Ligar o cabo à rede elétrica Não chega tensão à tomada Mande rever / consertar a rede elétrica O exaustor não aspira suficiente ou vibra Filtro saturado de gordura Proceda à limpeza ou substituição do filtro Obstrução da conduta de saída de ar Elimine as obstruções Conduta de ar inadequada Contacte um instalador e siga as instruções deste manual As lâmpadas não acendem Lâmpadas avariadas Contacte o Centro de Apoio ao Cliente. ILCOS D Code: DSL-6-S-50033
