MANUAL DE UTILIZADOR DWB129750 BOSCH

pt Instruções de serviço e de montagem

Informações gerais 94

Indicações sobre protecção do meio ambiente 94

Antes da primeira utilização 94

Instruções sobre segurança 95

Utilização de acordo com as normas 95

Segurança técnica 95

Indicações especiais para aparelhos de cozinhar a gás 96

Utilização correcta 97

Montagem correcta 97

Tipos de funcionamento 98

Funcionamento com exaustão de ar 98

Medidas do aparelho na função de exaustão de ar 98

Utilização 99

Limpeza e manutenção 100

Desmontagem e montagem dos filtros de gordura 101

Desmontagem e montagem dos filtros metálicos de gordura 101

Montar e desmontar os filtros de carvão activo 101

Substituição das lâmpadas 102

Instruções de montagem 103

Ligação dos tubos 103

Ligação eléctrica 104

Montagem 105

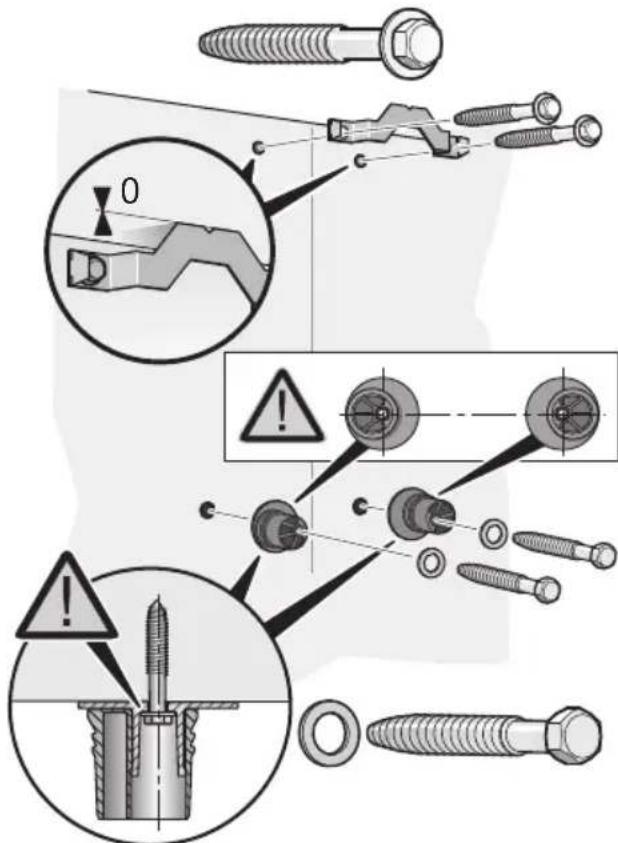

Preparação da montagem 105

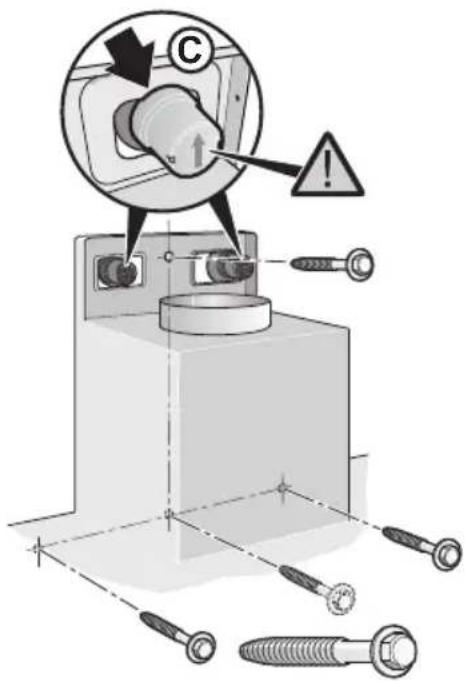

Fixação 106

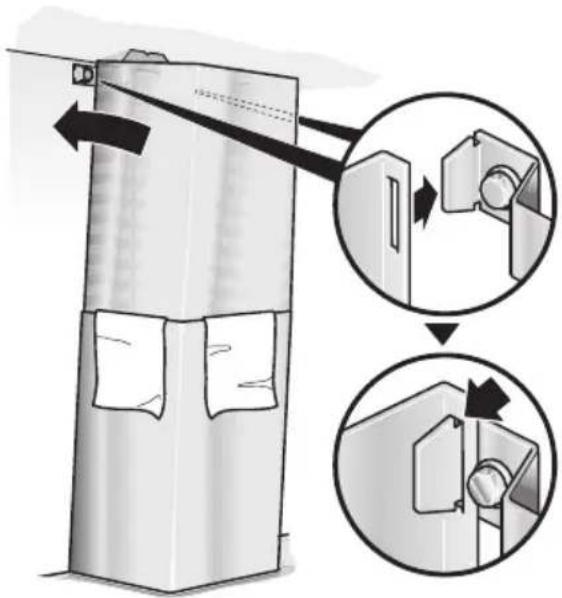

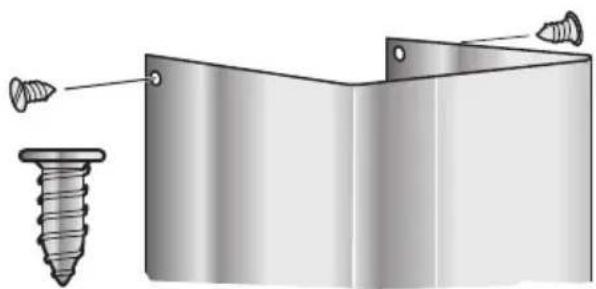

Montagem dos tubos decorativos da chaminé 107

INDICAÇÕES SOBRE PROTECÇÃO DO MEIO AMBIENTE

Reciclagem da embalagem de transporte

Até chegar a sua casa, o seu novo aparelho esteve protegido pela embalagem. Todos os materiais utilizados não prejudicam o meio ambiente e são reutilizáveis. Por favor, participe neste objectivo e proceda à reciclagem da embalagem sem prejudicar o ambiente.

Os componentes da embalagem podem ser perigosas para as crianças. Por isso, mantenha-as fora do seu alcance.

Reciclagem do aparelho antigo

Os aparelhos antigos não são lixo sem qualquer valor. Através duma reciclagem sem prejudicar o meio ambiente, podem ser recuperadas matérias-primas valiosas.

Este aparelho está identificado de acordo com a Directiva Europeia 2002/96/EG sobre aparelhos eléctricos e electrónicos antigos (waste electrical and electronic equipment-WEEE). A Directiva prevê o enquadramento da recolha e aproveitamento dos antigos com validade em toda

Antes de reciclar o aparelho antigo, deverá inutilizá-lo.

Nunca coloque o seu aparelho antigo junto do lixo normal para recolha.

Por favor, informe-se junto do seu agente especializado ou dos Serviços Municipais, sobre os processos de reciclagem actuais.

Certifique-se de que o aparelho antigo é guardado fora do alcance das crianças, até à sua recolha.

ANTES DA PRIMEIRA UTILIZAÇÃO

INDICAÇÃO: Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento que não correspondam ao seu aparelho.

Antes de colocar o novo aparelho em funcionamento, deverá ler atentamente as Instruções de Serviço. Elas contêm informações importantes para sua segurança, bem como sobre utilização e limpeza do aparelho.

Guardar em lugar seguro as Instruções de Serviço e de Montagem e entregá-las a um eventual novo dono do aparelho.

Anomalias

No caso de eventuais dúvidas ou anomalias, por favor entrar em contacto com os Serviços Técnicos.

(Ver o índice dos Postos de Assistência).

Em caso de telefonema, indicar:

E-nr. FD

Estes números constam da placa de características no interior do exaustor, para o que deve ser retirado o filtro de gordura.

Registar os números nos campos acima referidos.

Utilização de acordo com as normas

Este exaustor corresponde às determinações sobre segurança prescritas. Uma utilização inadequada pode provocar danos a pessoas ou em objectos.
O exaustor só pode ser utilizado, exclusivamente, para fins domésticos. O fabricante não é responsável por danos provocados por uma utilização inadequada ou errada.
O fabricante não pode ser responsabilizado por danos provocados pelo desrespeito das indicações sobre segurança.

PERIGO DE FERIMENTOS

Não permitir que as crianças brinquem com o exaustor! Adultos e crianças não podem utilizar o aparelho sem vigilância.,

– se não reunirem as condições físicas e mentais para o efeito,
– se lhe faltarem conhecimentos e experiência para utilizar o aparelho correctamente.

Segurança técnica

O exaustor saiu de fábrica em perfeitas condições. No entanto, deverá verificar o aparelho antes da montagem relativamente a danos visíveis. Se o aparelho apresentar danos, não deve ser colocado em funcionamento!
Se o cabo de ligação do exaustor estiver danificado, ele tem que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou por pessoal qualificado devidamente autorizado, para se evitarem situações de perigo.
A montagem (incluindo a ligação eléctrica), manutenção ou reparação do exaustor só podem ser executadas por pessoal especializado. Em qualquer situação o exaustor tem que ser desligado da corrente, retirando a ficha da tomada ou desligando o dispositivo de segurança!

Devido a uma montagem, manutenção ou reparação deficiente, podem resultar perigos graves para o utilizador, pelos quais o fabricante não pode ser responsabilizado.
▶ Alterações técnicas ou mecânicas são perigosas e não devem ser efectuadas! Elas podem provocar falhas no funcionamento do exaustor.

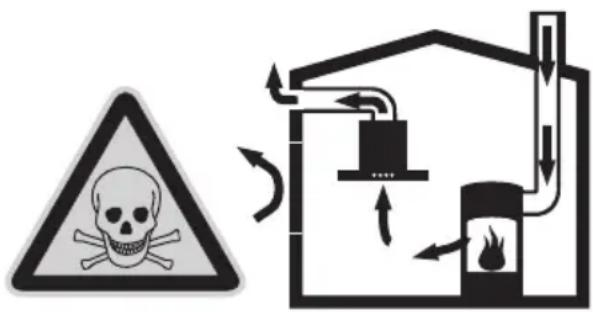

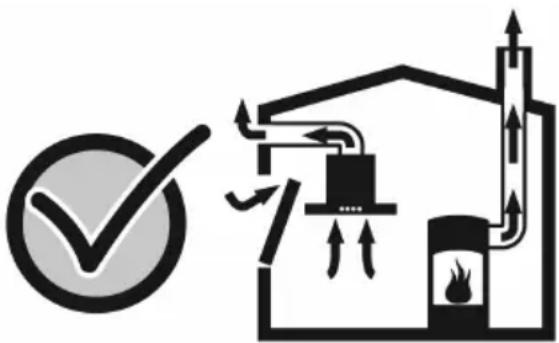

Funcionamento simultâneo do exaustor com um aparelho de aquecimento instalado no mesmo local e dependente do ar ambiente

Aparelhos de aquecimento dependentes do ar ambiente são, p. ex., os aparelhos de aquecimento com funcionamento a gás, óleo, madeira ou carvão, esquentadores e acumuladores de água a gás, placas e fornos de cozinhar a gás, que utilizam o ar necessário para a combustão no local da instalação e cujos gases resultantes da combustão são conduzidos para o exterior através duma chaminé.

⚠️ PERIGO DE ENVENENAMENTO

No caso de funcionamento simultâneo do exaustor com um aparelho de aquecimento dependente do ar ambiente, existe o perigo de envenenamento provocado pela aspiração de retorno dos gases da combustão altamente venenosos.

É possível o funcionamento sem perigo, se a depressão no local da instalação do aparelho de aquecimento não exceder 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas não fecháveis, p. ex. em portas, janelas, em ligação com uma caixa mural de admissão/exaustão de ar ou através de outras medidas técnicas.

Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação..
Uma caixa mural de admissão/exaustão de ar, só por si, não garante a manutenção do valor limite antes referido.

INDICAÇÃO: Na avaliação tem que ser considerado o valor da ventilação global da habitação. Para isso, peça a intervenção duma entidade responsável nesta matéria.

Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização.

Indicações especiais para aparelhos de cozinhar a gás

▷ Na montagem do exaustor sobre aparelhos de cozinhar a gás têm que ser respeitadas as determinações legais em vigor (p. ex., na Alemanha: Regras Técnicas para Instalações de Gás TRGI).
Têm que ser sempre respeitadas as normas e instruções de instalação válidas do fabricante dos aparelhos a gás.
▶ Na montagem tem que ser considerado que só uma parte do exaustor pode estar directamente junto dum armário superior ou de uma parede. Caso contrário, pode existir o perigo duma concentração de calor. A distância mínima em relação à parede ou ao armário superior tem que ser de 50 mm.

Nunca utilizar em simultâneo mais que dois queimadores a gás, por um período máximo de 15 minutos com a carga térmica máxima. Devido ao desenvolvimento de calor, existe o perigo de queimaduras ao tocarem-se as superfícies do aparelho!

Tome atenção que um queimador grande com mais de 5 KW (Wok) corresponde à potência de dois queimadores a gás normais.
O exaustor pode sofrer danos provocados pelo grande desenvolvimento de calor.
▷ Nunca colocar em funcionamento um queimador a gás sem ter sobre ele o correspondente recipiente de cozinhar. Regular a chama de forma que esta não passe para fora do fundo do recipiente.

Utilização correcta

▷ Limpar cuidadosamente o exaustor, antes da primeira colocação em funcionamento.

Antes de qualquer limpeza ou manutenção, desligar o exaustor da corrente eléctrica, retirando a ficha da tomada ou desligando o dispositivo de segurança.
▷ Lâmpadas (principalmente as lâmpadas de halogéneo) aquecem muito durante o funcionamento do aparelho. Mesmo passado algum tempo depois de desligado, ainda existe perigo de queimaduras!
▷ Antes de qualquer substituição de lâmpadas, o exaustor tem que ser desligado da corrente e as lâmpadas têm que arrefecer!
▷ Utilizar o exaustor só com as lâmpadas colocadas.
Ligar sempre o exaustor, se for utilizada uma zona de cozedura. Se o exaustor não for ligado, pode formar-se água de condensação. Devido a isso, podem verificar-se danos no aparelho.
▷ Não colocar quaisquer objectos sobre a base do exaustor.

Não flamejar alimentos nem trabalhar com chamas livres por baixo do exaustor. O exaustor ligado suga as chamas para o filtro. Devido a incrustações no filtro de gordura, existe o perigo de incêndio!

Vigiar, sempre, tachos, frigideiras e fritadeiras, sempre que preparar alimentos com óleos e gorduras, p. ex., batatas fritas. Óleos e gorduras superaquecidos podem inflamar facilmente!
Com a limpeza regular dos filtros de gordura e da substituição atempada dos filtros de carvão activo, evita-se o perigo de incêndios.
▷ Nunca utilizar o exaustor sem filtros de gordura.

Montagem correcta

▶ Respeitar as instruções do fabricante do aparelho de cozinhar e verificar, se é ou não possível o funcionamento do exaustor sobre o mesmo.
Desde que não tenham sido indicadas distâncias de segurança superiores pelo fabricante do aparelho de cozinhar, é válida uma distância mínima

- entre aparelhos de cozinhar eléctricos e o canto inferior do exaustor de

550 mm, Fig. 1.

- entre aparelhos de cozinhar a gás (canto superior do tacho) e o canto inferior do exaustor de

650 mm, Fig. 1.

▷ Se forem utilizados diferentes aparelhos de cozinhar, aplica-se a maior distância indicada.
▷ A largura do exaustor tem que corresponder à largura do aparelho de cozinhar.
Sobre um aparelho de aquecimento para combustíveis sólidos, do qual pode resultar um incêndio (p. ex. fuga de faíscas), só é possível a montagem do exaustor, se o aparelho de aquecimento tiver uma cobertura fechada não removível e forem respeitadas as normas específicas do país. Esta limitação não se aplica em fogões a gás e placas de cozinhar a gás.
Para se evitarem danos no aparelho de cozinhar, este tem que estar tapado durante a montagem do exaustor.

O exaustor pode funcionar com exaustão e com circulação de ar.

Funcionamento com exaustão de ar

O ar aspirado é limpo na sua passagem pelo filtro de gordura e encaminhado para o exterior através dum sistema de tubagem.

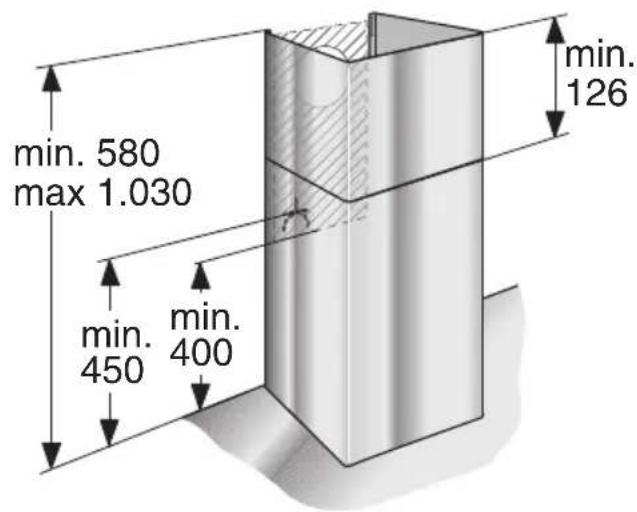

Medidas do aparelho na função de exaustão de ar

Funcionamento com circulação de ar

O ar aspirado é limpo através do filtro de gorduras e dum filtro de carvão activo e encaminhado, de novo, para a cozinha.

Para agarrar as substâncias com odores na função de circulação de ar, tem que estar instalado o filtro de carvão activo (ver «Desmontar e montar o filtro de gordura»).

O jogo de montagem completo, bem como o filtro de substituição podem ser adquiridos no comércio especializado, nos nossos Serviços Técnicos ou nas lojas Online. O número do acessório pode ser consultado no final das Instruções de Serviço.

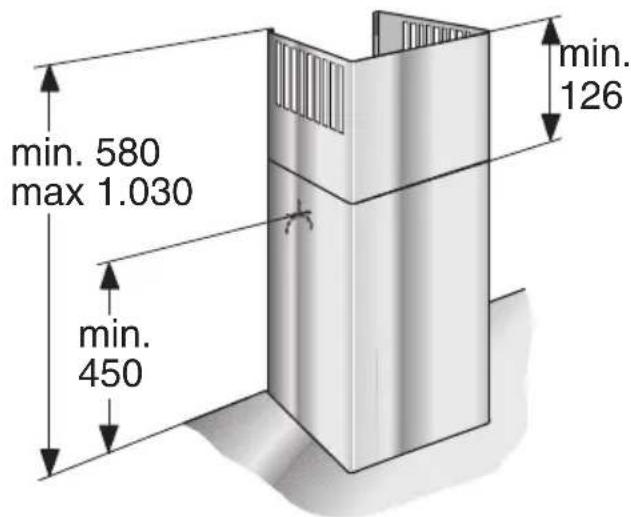

Medidas do aparelho na função de circulação de ar

Exaustor Ligar/Desligar Fases de potência do exaustor Fase intensiva Indicação de saturação dos filtros de gordura Funcionamento temporizado do exaustor Luz

O comando processa-se através de um ligeiro toque nas teclas de sensor.

INDICAÇÃO: É aconselhável ligar o exaustor logo no início da cozedura e só o desligar alguns minutos depois dela terminada. O vapor existente na cozinha será eliminado eficazmente desta forma.

Ligar o exaustor e regular a fase de potência pretendida

▷ Premir a tecla Ⓐ. O exaustor liga na fase 2.
▷ Premir a tecla correspondente para regulação da fase de potência de exaustão pretendida.

Desligar o exaustor

▷ Pressionar a tecla Ⓓ.

Fase intensiva

Na fase intensiva é atingida a potência máxima de exaustão. Ela pode ser utilizada no desenvolvimento temporário de elevados níveis de vapor ou de odores.

▷ Pressionar a tecla ⬆.
Se a fase intensiva não for desligada manualmente, o ventilador comuta automaticamente, passados 10 minutos, para a fase 2.

Funcionamento temporizado do exaustor

▷ Premir a tecla Ⓙ.
O exaustor funciona durante 10 minutos na fase seleccionada. Passado este tempo, ele desliga automaticamente.

Iluminação

A iluminação pode ser ligada ou desligada, independentemente do exaustor.
Para regulação da luminosidade, manter a tecla premida, até atingir a luminosidade pretendida.

Indicações de saturação

Se os filtros de gorduras estiverem saturados, é emitido um sinal acústico durante 6 segundos, depois do exaustor ter sido desligado. A indicação está iluminada. Os filtros de gordura devem, agora, ser limpos.
Para eliminar a indicação, premir a tecla.

Ligar e desligar o sinal acústico

Ao premir uma tecla é emitido um sinal acústico de confirmação.
Para desligar o sinal acústico, premir simultaneamente as teclas 0 e ⚫, durante ca. de 3 segundos. É emitido um sinal de confirmação.
Para ligar o sinal acústico, repetir a operação.

Bloquear as teclas

Para bloquear, pressionar simultaneamente 0 e ^, durante ca. de 3 segundos. As teclas ficam bloqueadas durante ca. de 30 segundos.
Para desbloquear antecipadamente, repetir a operação.

INDICAÇÃO SOBRE MANUTENÇÃO DO APARELHO

Através da Hotline ou da loja Online podem ser adquiridos os produtos de limpeza e manutenção próprios para o seu aparelho. (ver a página dobrada).

Superfícies do aparelho

INDICAÇÃO: Observar as condições de garantia na brochura sobre Service anexa.

As superfícies do aparelho e os elementos de comando são sensíveis a riscos. Por isso, respeitar as seguintes instruções sobre limpeza:

• Evitar a limpeza do exaustor com panos secos, esponjas ásperas, produtos abrasivos, bem como produtos de limpeza com teor de areia, soda, ácidos ou cloro ou quaisquer outros produtos de limpeza agressivos.
• Limpar a superfície do aparelho e os elementos de comando com um pano macio e húmido, detergente líquido ou um produto suave para limpeza de janelas.
• Não raspar impurezas secas, elas devem, primeiro, ser amolecidas com um pano húmido.
• Limpar a zona em volta dos elementos de comando com cuidado, para se evitar uma infiltração de humidade que prejudique a parte electrónica do aparelho.

INDICAÇÃO: Limpar as superfícies de aço inox só no mesmo sentido do polimento. Para as teclas de comando não utilizar o produto de limpeza do aço inox!

Os filtros metálicos de gordura aplicados absorvem as partículas de gordura existentes nos vapores da cozinha.
▷ As esteiras do filtro são formadas por metal não combustível.

PERIGO DE INCÊNDIO

Com o aumento da saturação dos filtros com resíduos contendo substâncias gordurosas, aumenta a possibilidade de inflamação dos mesmos. Além disso, o funcionamento do exaustor pode ser prejudicado.

Com uma limpeza atempada dos filtros metálicos de gordura, evita-se o perigo de incêndios.
▷ Na limpeza dos filtros de gordura, limpar também, com um pano húmido, as partes acessíveis da estrutura do aparelho com incrustações de gordura.

▷ Num funcionamento normal (diário 1 a 2 horas) os filtros de metal devem ser limpos 1x por mês.

... na máquina de lavar loiça

A lavagem dos filtros metálicos de gordura pode ser feita na máquina de lavar loiça. Neste caso podem verificar-se ligeiras descolorações que, no entanto, não têm qualquer influência na função dos filtros.
Os filtros devem ser colocados soltos na máquina de lavar loiça. Eles não podem ficar apertados.

INDICAÇÃO: Não lavar os filtros metálicos muito saturados de gordura com a restante loiça.

... à mão

▷ Na lavagem manual, deixar a gordura dos filtros amolecer em água quente com detergente, escovar os filtros, enxaguar bem e deixar escorrer.
▷ Não utilizar quaisquer produtos de limpeza agressivos, com teor de ácidos ou lixívia.
No caso de sujidade de difícil remoção, recomendamos a limpeza com um solvente especial de gorduras em forma de spray. Este pode ser adquirido na loja Online.

É indispensável seguir as informações e avisos no capítulo «Instruções sobre segurança», antes da desmontagem e montagem dos filtros de gordura.

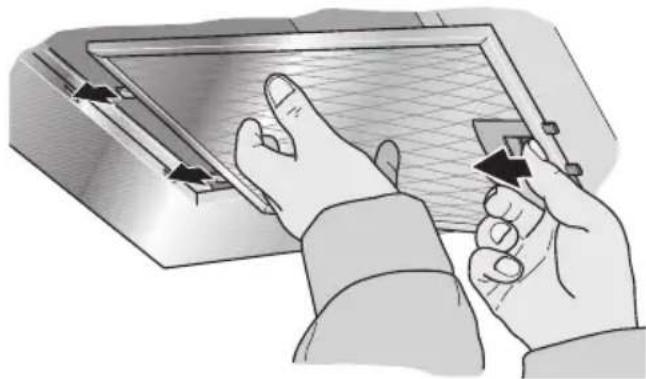

Desmontagem e montagem dos filtros metálicos de gordura

1. Abrir o bloqueio e retirar o filtro de gordura. Com a outra mão segurar o filtro de gordura por baixo.

(no caso de aparelhos com exaustão periférica)

1. Limpar o filtro de gordura.
2. Voltar a montar o filtro de gordura depois de limpo.

Os filtros de carvão activo agarram as substâncias de odores na função de circulação de ar.

Montar e desmontar os filtros de carvão activo

1. Desmontar os filtros de gordura (ver o capítulo Desmontagem e montagem dos filtros metálicos de gordura).
2. Montar o filtro de carvão activo.

1. Encaixar a patilha.
2. Voltar a montar o filtro de gordura (ver o capítulo Desmontagem e montagem dos filtros metálicos de gordura).

Substituição do filtro de carvão activo

▷ Num funcionamento normal (diariamente 1 a 2 horas), os filtros de carvão activo têm que ser substituídos, normalmente, 2x por ano.
O filtro de carvão activo pode ser adquirido no comércio especializado, nos nossos Serviços Técnicos ou nas lojas Online (ver Acessórios Especiais). Utilizar somente os filtros originais.
Os filtros de carvão activo não possuem quaisquer substâncias nocivas e podem ser reciclados com o lixo doméstico.

É importante dar atenção às informações e avisos no capítulo «Instruções sobre segurança», antes da substituição das lâmpadas.
A descrição sobre a substituição das lâmpadas aplica-se a vários modelos de aparelhos.

INDICAÇÃO: Observar as condições de garantia na brochura sobre Service anexa.

Substituição das lâmpadas de halogéneo

As lâmpadas de halogéneo aquecem muito durante o funcionamento do aparelho. Mesmo passado algum tempo depois de desligado, ainda existe perigo de queimaduras!

▷ As lâmpadas de halogéneo têm que arrefecer completamente, antes de serem substituídas.

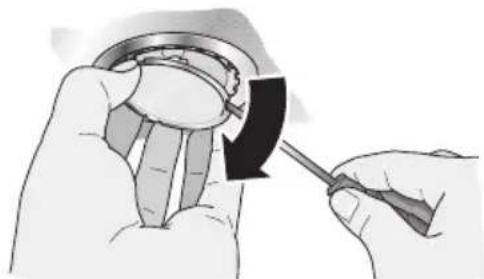

1. Com uma ferramenta adequada, afastar com cuidado o anel da lâmpada.

1. Substituir a lâmpada danificada por outra nova do mesmo tipo e com a mesma potência (ver a placa de características).

INDICAÇÃO: As lâmpadas de halogéneo, ao serem aplicadas não podem ser tocadas pelo balão de vidro. Por isso, para montar a lâmpada, utilizar um pano limpo.

1. Voltar a aplicar a cobertura da lâmpada.
2. Voltar a ligar o aparelho à corrente, ligando a ficha à tomada ou ligando o dispositivo de segurança.

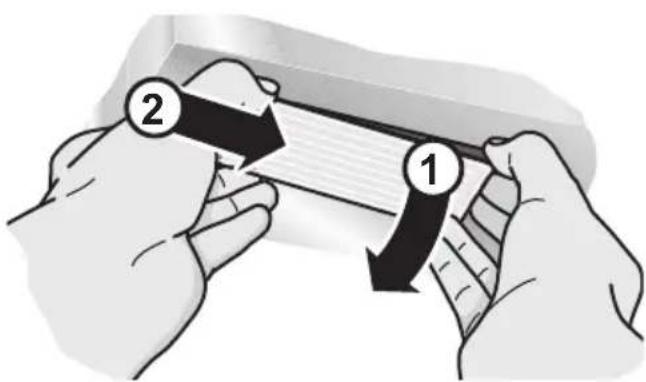

Substituição de lâmpadas incandescentes

1. Levantar ligeiramente a cobertura da lâmpada.
2. Deslocar a cobertura da lâmpada para o centro do aparelho.

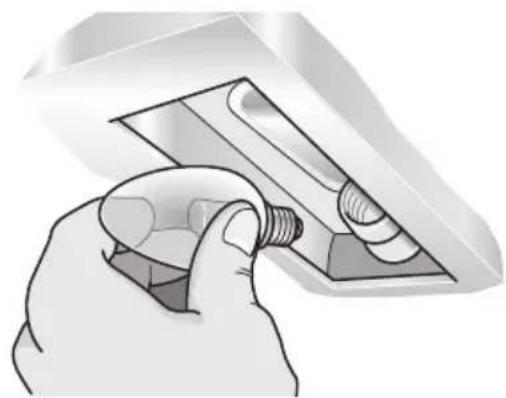

1. Substituir a lâmpada danificada por outra nova do mesmo tipo e com a mesma potência (ver a placa de características).
2. Voltar a aplicar a cobertura da lâmpada.

INDICAÇÃO: Caso a iluminação não funcione, verificar se as lâmpadas estão bem encaixadas.

▷ As lâmpadas defeituosas devem ser substituídas imediatamente. Para se evitarem sobrecargas nas outras lâmpadas.

▷ Antes da montagem, deverá observar as instruções e os avisos no capítulo «Instruções sobre segurança»!

Funcionamento por exaustão de ar

O ar da exaustão é expelido para cima através dum tubo ou directamente para o exterior através da parede exterior.

INDICAÇÃO: O ar da exaustão não pode ser encaminhado nem para uma chaminé de fumos ou de gases de exaustão, nem para um poço que sirva de ventilação de locais de instalação de aparelhos de aquecimento.

Se se pretender encaminhar o ar de exaustão para uma chaminé de fumos ou de gases de exaustão fora de serviço, tem que ser obtida autorização da entidade responsável para o efeito.
Para o encaminhamento do ar de exaustão para o exterior de edifícios, têm que ser respeitadas as normas legais e locais das entidades responsáveis (p. ex. Câmaras Municipais).
Se o ar de exaustão tiver que ser encaminhado para o exterior através da parede, deve ser utilizada uma caixa mural telescópica.

O exaustor atinge a sua potência optimizada através de:

– de um tubo de exaustão o mais curto possível e rectilíneo e
- com um diâmetro tão grande quanto possível.

▷ Caso não se possam evitar curvas, estas devem ter um raio tão grande quanto possível.

INDICAÇÃO: A utilização de tubos de exaustão longos e rugosos, muitas curvas e diâmetro de tubos inferior a 150 mm provoca uma diminuição da potência de ventilação optimizada e o aumento de ruídos.

Para instalação da ventilação de exaustão só devem ser utilizados tubos ou mangueiras de material não combustível.
O fabricante do exaustor não assume qualquer responsabilidade por reclamações relativas a planeamento e instalação da tubagem.

Ligação dos tubos

O diâmetro dos tubos de exaustão não deve ser inferior a 150 mm.

▷ Tubos circulares:

Recomendamos um diâmetro interior de 150 mm, no entanto, nunca inferior a 120 mm.

▷ Canais plano têm que ter uma secção interior equivalente aos tubos circulares.

∅ 150 mm ca. de 177 cm²
∅ 120 mm ca. de 113 cm²

▷ No caso de diferentes diâmetros dos tubos:

Utilizar tiras de vedação.

Ligação de tubo de exaustão ∅ 150 mm (tamanho recomendado)

▷ Fixar o tubo de exaustão directamente no bocal de ventilação e vedar adequadamente. Utilizando um tubo de alumínio, deve ser, primeiro, alisada a zona de ligação.

Ligação dum tubo de exaustão Ø 120 mm

▷ Fixar o bocal de redução directamente no bocal de ventilação.
▷ Fixar o tubo de exaustão no bocal de redução.
▷ Vedar adequadamente ambas as zonas de vedação.

LIGAÇÃO ELÉCTRICA

▷ Antes da instalação eléctrica, devem ser sempre observadas as instruções e os avisos no capítulo «Instruções sobre segurança»!
O exaustor só pode ser instalado por um electricista qualificado e que conheça as normas legais em vigor no local.

PERIGO DE FERIMENTOS

Se o cabo de ligação do exaustor estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou por uma entidade devidamente qualificada e autorizada para o efeito, para se evitarem situações de perigo.

O exaustor só pode ser ligado a uma tomada com contacto de segurança instalada de acordo com as normas.
▷ Instalar a tomada directamente por trás dos tubos decorativos do exaustor

- A tomada com contacto de segurança deve estar ligada a um circuito de corrente próprio.

- Se a tomada com contacto de segurança não tiver acesso fácil depois da instalação do exaustor, tem que existir um dispositivo de corte, como acontece numa ligação fixa.

Se for necessária uma ligação fixa

Deve ser previsto na instalação um dispositivo de corte. Como dispositivo de corte são válidos interruptores com uma abertura de contactos superior a 3 mm e corte de ligação multipolar. Deles fazem parte os interruptores LS, fusíveis e contactores.

Dados eléctricos

Os dados eléctricos necessários para a ligação encontram-se na placa de características, acessível dentro do aparelho, depois de se retirarem os filtros de gordura.

Comprimento do cabo de ligação: ca. de 1,30 m.

Este exaustor corresponde às determinações EG sobre supressão de interferências.

O exaustor está preparado para montagem na parede.

▷ Na montagem, tomar também atenção a eventuais acessórios especiais a instalar.
▷ Tomar atenção à distância mínima entre o aparelho de cozinhar e o exaustor (ver «Instruções sobre segurança»)!
Evitar danos nas superfícies sensíveis do aparelho!

Preparação da parede

⚠️ PERIGO DE FERIMENTOS, PERIGO DE DANOS MATERIAIS

Verificar, antes de efectuar furos no local previsto para a montagem, se existem cabos eléctricos ou outras tubagens embutidas na parede.

▷A parede tem que ser plana e vertical.
Os parafusos e as buchas anexos são indicados para paredes maciças de alvenaria. Para outras construções de paredes (p. ex. placas de gesso para remodelações de interiores, betão poroso, tijolos de barro poroso para remodelações de interiores), utilizar o material de fixação correspondente. Tomar atenção à capacidade de carga da parede.
▷ Verificar se a profundidade dos furos corresponde ao comprimento dos parafusos.
▷ Tomar atenção à fixação segura das buchas.

Peso máx. em kg: 40

É reservado o direito de alterações na construção no âmbito do desenvolvimento técnico.

Preparação da montagem

1. Marcar na parede uma linha partindo do tecto até ao canto inferior do exaustor.

2. Com o auxílio do molde incluído no fornecimento, marcar as posições para os parafusos e, para uma ligeira suspensão, o contorno da zona de suspensão. O bordo inferior do molde corresponde ao bordo inferior do exaustor.

3. Fazer 2 furos para a suspensão do exaustor, bem como 2 furos para o ângulo de fixação dos tubos decorativos da chaminé ∅ 8 mm e introduzir as buchas de modo a ficarem à face com a parede.

4. Aparafusar o ângulo de fixação para os tubos decorativos da chaminé.

1. Aparafusar as suspensões para o exaustor: aperto manual máx. 3 Nm.

Tomar atenção à posição correcta das arruelas planas e das suspensões!

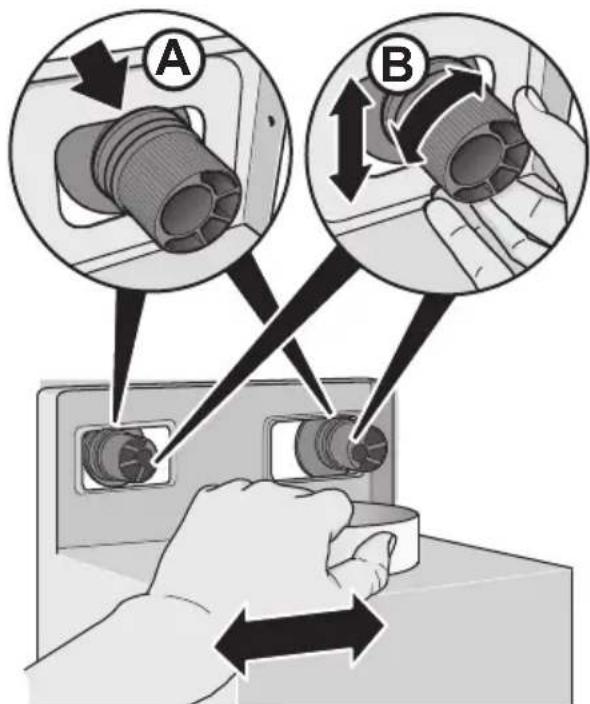

Suspender e alinhar

1. Retirar a película de protecção do exaustor primeiro atrás e completamente, depois da montagem.
2. Suspender de exaustor, de modo que este encaixe perfeitamente atrás, nos dispositivos de suspensão Ⓐ.
3. Alinhar horizontalmente o exaustor, rodando os dispositivos de suspensão.

Se necessário, o exaustor pode ser deslocado para a direita ou para a esquerda Ⓑ.

Parafusos e capas de protecção

1. Marcar os furos para os parafusos de segurança. Retirar o exaustor, fazer os furos para os parafusos de segurança e introduzir as buchas de modo a ficarem à face com a parede.
2. Voltar a pendurar o exaustor e apertar os parafusos de segurança.
3. Pressionar as capas de segurança, com a seta para cima, sobre as suspensões, até se ouvir o seu encaixe ©.

PERIGO DE FERIMENTOS

É indispensável verificar, se todos os parafusos e capas de protecção estão montados de forma bem firme.

1. Efectuar a ligação do tubo (ver «Ligação do tubo»).
2. Efectuar a ligação eléctrica (ver «Ligação eléctrica»).

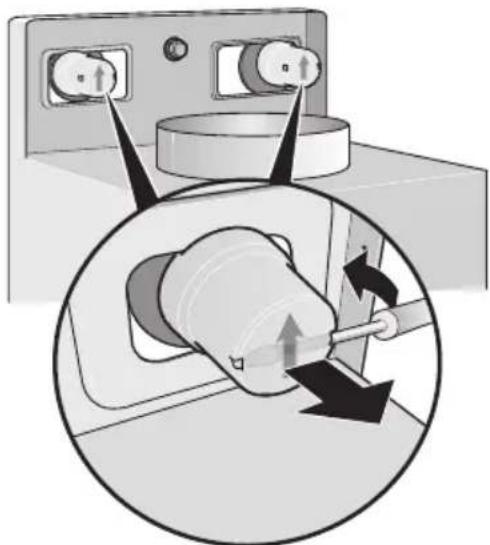

Desmontagem das capas de segurança

Para retirar as capas de protecção dos dispositivos de suspensão, utilizar uma ferramenta apropriada, por ex. uma chave de parafusos plana.

Montagem dos tubos decorativos da chaminé

PERIGO DE FERIMENTOS

As partes interiores dos tubos decorativos da chaminé podem ter arestas aguçadas. Recomendamos o uso de luvas durante a montagem.

1. Separar os tubos decorativos. Para isso retirar a fita adesiva.
2. Retirar a película de protecção de ambos os tubos.
3. Introduzir os tubos decorativos um no outro.

INDICAÇÃO: Evitar riscos na introdução dos tubos um no outro, colocando, p. ex., o molde de montagem como protecção sobre o canto do tubo decorativo exterior!

▷ Tomar atenção à posição das ranhuras nos tubos decorativos!

- Funcionamento com exaustão de ar: Ranhuras do tubo decorativo interior para baixo.

- Funcionamento com circulação de ar: Ranhuras do tubo decorativo interior para cima.

1. Assentar os tubos decorativos sobre o exaustor, deslocar o tubo decorativo interior para cima e pendurá-lo à esquerda e à direita, no ângulo de fixação.

1. Aparafusar o tubo decorativo interior com dois parafusos laterais no ângulo de fixação.
