MANUAL DE UTILIZADOR KGN36H96 BOSCH

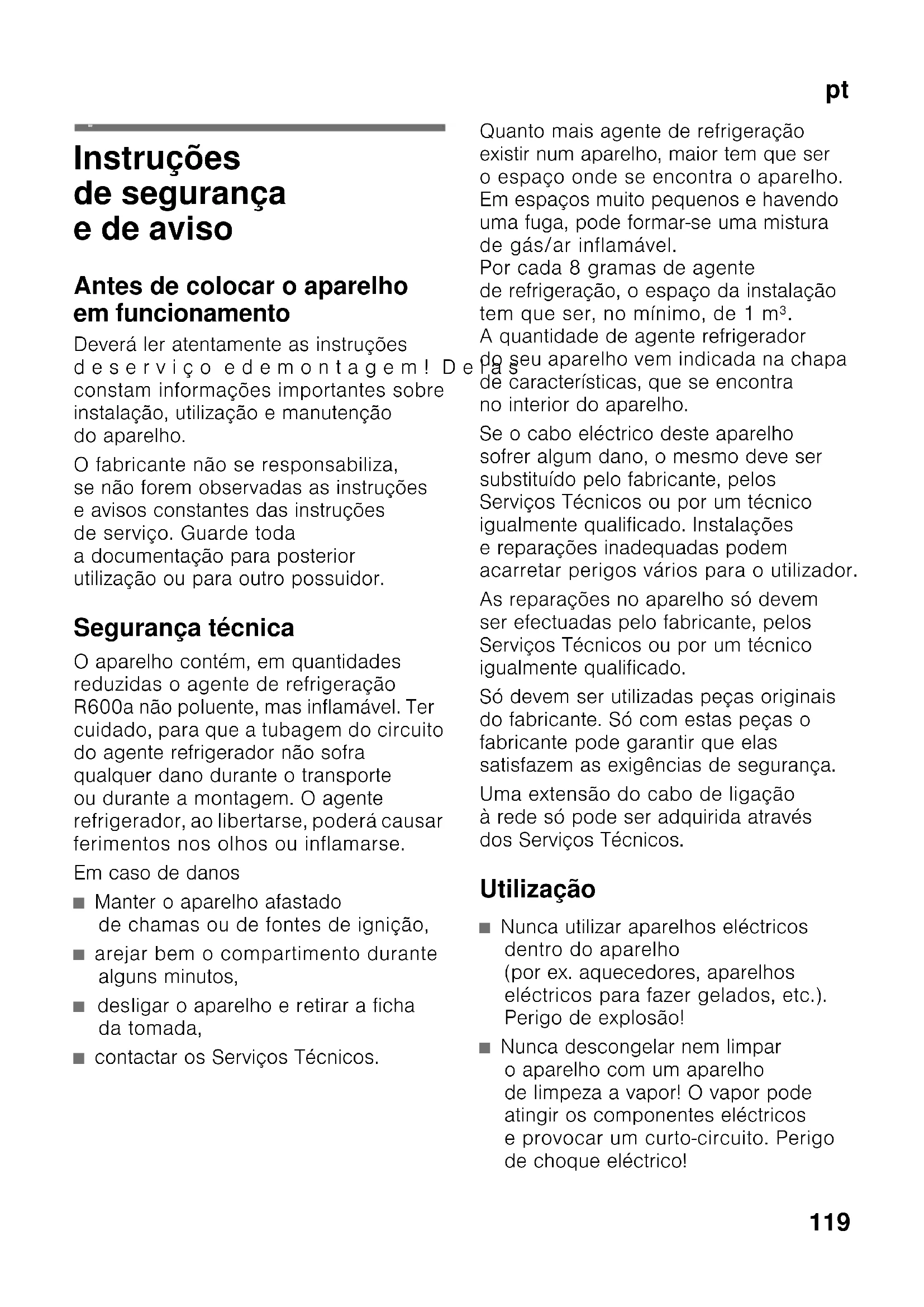

ptÍn dice ptIn struções de serviç o Instruções de segurança e de aviso Antes de colocar o aparelho em funcionamento Deverá ler atentamente as instruções deserviço edemontagem! Delas constam informações importantes sobre instalação, utilização e manutenção do aparelho. O fabricante não se responsabiliza, se não forem observadas as instruções e avisos constantes das instruções de serviço. Guarde toda a documentação para posterior utilização ou para outro possuidor. Segurança técnica O aparelho contém, em quantidades reduzidas o agente de refrigeração R600a não poluente, mas inflamável. Ter cuidado, para que a tubagem do circuito do agente refrigerador não sofra qualquer dano durante o transporte ou durante a montagem. O agente refrigerador, ao libertarse, poderá causar ferimentos nos olhos ou inflamarse. Em caso de danos ■ Manter o aparelho afastado de chamas ou de fontes de ignição, ■ arejar bem o compartimento durante alguns minutos, ■ desligar o aparelho e retirar a ficha da tomada, ■ contactar os Serviços Técnicos. Quanto mais agente de refrigeração existir num aparelho, maior tem que ser o espaço onde se encontra o aparelho. Em espaços muito pequenos e havendo uma fuga, pode formar-se uma mistura de gás/ar inflamável. Por cada 8 gramas de agente de refrigeração, o espaço da instalação tem que ser, no mínimo, de 1 m³. A quantidade de agente refrigerador do seu aparelho vem indicada na chapa de características, que se encontra no interior do aparelho. Se o cabo eléctrico deste aparelho sofrer algum dano, o mesmo deve ser substituído pelo fabricante, pelos Serviços Técnicos ou por um técnico igualmente qualificado. Instalações e reparações inadequadas podem acarretar perigos vários para o utilizador. As reparações no aparelho só devem ser efectuadas pelo fabricante, pelos Serviços Técnicos ou por um técnico igualmente qualificado. Só devem ser utilizadas peças originais do fabricante. Só com estas peças o fabricante pode garantir que elas satisfazem as exigências de segurança. Uma extensão do cabo de ligação à rede só pode ser adquirida através dos Serviços Técnicos. Utilização ■ Nunca utilizar aparelhos eléctricos dentro do aparelho (por ex. aquecedores, aparelhos eléctricos para fazer gelados, etc.). Perigo de explosão! ■ Nunca descongelar nem limpar o aparelho com um aparelho de limpeza a vapor! O vapor pode atingir os componentes eléctricos e provocar um curto-circuito. Perigo de choque eléctrico!pt

■ Não utilizar quaisquer objectos pontiagudos ou de arestas vivas para eliminar gelo simples ou em camadas. Poderá, assim, danificar a tubagem do agente refrigerador. O agente refrigerador, ao libertar-se, pode incendiar-se ou provocar ferimentos nos olhos. ■ Não guardar no aparelho produtos com gases propulsores (por ex. latas de spray) e produtos explosivos. Perigo de explosão! ■ Não utilizar rodapés, gavetas, portas, etc. como estribos ou zonas de apoio. ■ Para descongelar e limpar, desligar a ficha da tomada ou o fusível de segurança. Puxar pela ficha e não pelo cabo eléctrico. ■ Álcool de elevada percentagem só pode ser guardado no aparelho, se em recipiente hermeticamente fechado e em posição vertical. ■ Ter cuidado para não sujar as peças de plástico e o vedante da porta com óleo ou gordura. As peças de plástico e o vedante da porta podem, de contrário, tornar-se porosos. ■ Nunca tapar ou obstruir as grelhas de ventilação do aparelho. ■ Este aparelho só pode ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou psíquicas ou, ainda, falta de conhecimentos, se vigiadas por uma pessoa responsável pela sua segurança ou que por esta tenham recebido formação sobre como utilizar oaparelho. ■ Não guardar na zona de congelação líquidos em garrafas ou latas (especialmente bebidas gaseificadas). As garrafas e as latas podem rebentar! ■ Nunca levar imediatamente à boca alimentos congelados e acabados de retirar da zona de congelação. Perigo de queimaduras provocadas pelo frio! ■ Deverá evitar o contacto prolongado das mãos com os alimentos congelados, o gelo ou com a tubagem do evaporador, etc.. Perigo de queimaduras provocadas pelo frio! Crianças em casa ■ Não deixar a embalagem e seus componentes ao alcance de crianças. Perigo de asfixia provocado por cartões dobráveis e películas! ■ O aparelho não é um brinquedo para crianças! ■ No caso de aparelhos com fechadura: Guardar a chave fora do alcance das crianças! Determinações gerais Oaparelho destina-se ■ à refrigeração e congelação de alimentos, ■ à preparação de gelo. Este aparelho está preparado para utilização doméstica em casas particulares e para o ambiente doméstico. O aparelho está protegido contra interferências, de acordo com a directiva UE 2004/108/EC. O circuito de frio foi testado quanto à sua estanquidade. Este produto corresponde às determinações sobre segurança em vigor para aparelhos eléctricos (EN 60335-2-24).pt

Instruções sobre reciclagem

• Reciclagem da embalagem A embalagem protege o seu aparelho de danos no transporte. Os materiais utilizados não são poluentes e são reutilizáveis. Proceda à reciclagem da embalagem de forma compatível com o meio ambiente. Juntodoseu Agente oudos Serviços Municipalizados poderá informar-se sobre os procedimentos actuais de reciclagem.

• Reciclagem dos aparelhos usados Os aparelhos antigos não são lixo sem qualquer valor! Através duma reciclagem compatível com o meio ambiente, podem ser recuperadas matérias primas valiosas. ã=Aviso Em aparelhos fora de serviço

1. Desligar a ficha da tomada.

2. Cortar o cabo eléctrico e afastá-lo

do aparelho com a respectiva ficha.

3. Não retirar as prateleiras

e os recipientes, para evitar que as crianças trepem com a ajuda destes.

4. Não deixar que as crianças brinquem

com o aparelho fora de serviço. Perigo de asfixia! Os aparelhos de frio contêm agente refrigerador e, no isolamento, gases. O agente refrigerador e os gases devem ser eliminados correctamente. Ter cuidado para não danificar a tubagem do agente refrigerador até à sua reciclagem correcta. Este aparelho está marcado em conformidade com a Directiva 2002/96/EG relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment – WEEE). A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.

O fornecimento inclui Depois de desembrulhar o aparelho, há que verificar todas as peças quanto eventuais danos de transporte. Para reclamações, dirija-se ao Agente, onde comprou o aparelho ou à nossa Assistência Técnica. O fornecimento é constituído pelas seguintes peças: ■ Aparelho Solo ■ Equipamento (dependente do modelo) ■ Instruções de serviço ■ Instruções de montagem ■ Folheto sobre Assistência Técnica ■ Anexo sobre garantia ■ Informações sobre consumo de energia e ruídos ■ Saco com material para a montagem Ter em atenção a temperatura ambiente e a ventilação Temperatura ambiente O aparelho foi concebido para uma determinada classe climática. Dependendo da classe climática, o aparelho pode funcionar com as seguintes temperaturas ambiente. A classe climática encontra-se na chapa de características, Fig. +. Indicação O aparelho está completamente operacional dentro dos limites da temperatura ambiente da classe climática indicada. Se um aparelho da classe climática SN for operado a temperaturas ambientes mais baixas, podem ser excluídos danos no mesmo até uma temperatura de +5 °C. Classe climática Temperatura ambiente permitida SN +10 °C até 32 °C N +16 °C até 32 °C ST +16 °C até 38 °C T +16 °C até 43 °Cpt

Ventilação Fig. 3 O ar aquece na parede traseira e nas paredes laterais do aparelho. O ar aquecido tem que poder ser expelido sem impedimentos. De contrário, a máquina de frio tem que trabalhar mais. Isto aumentará o consumo de energia. Por isso: Não tapar nem obstruir as aberturas de ventilação! Ligar o aparelho Depois do aparelho estar instalado, dever-se-á esperar, pelo menos, 1 hora, antes de pôr o aparelho a funcionar. Durante o transporte, pode acontecer que o óleo existente no compressor se tenha infiltrado no sistema de frio. Antes da primeira colocação em funcionamento, deverá limpar o interior do aparelho (ver «Limpeza do aparelho»). Ligação eléctrica A tomada deve situar-se junto do aparelho e ficar facilmente acessível, depois da instalação do aparelho. O aparelho corresponde à classe deprotecçãoI. Ligar oaparelho auma tomada de corrente alterna de 220– 240 V/50 Hz instalada de acordo com as normas e com fio de terra. A tomada de corrente tem que estar protegida por um fusível de 10 até 16 A. No caso de aparelhos, que vão funcionar em países fora da Europa, há que verificar, se a tensão e o tipo de energia indicados coincidem com os valores da sua instalação doméstica. Estas indicações constam da placa de características, Fig. + ã=Aviso O aparelho não deve, de forma alguma, ser ligado a uma tomada electrónica de poupança de energia. Para utilização dos nossos aparelhos podem ser usados conversores de condução de rede e de condução sinusoidal. Conversores condutores de rede são utilizados em instalações fotovoltáicas, que são directamente ligadas à rede eléctrica pública. Em caso de soluções em forma de ilha (por ex. no caso de barcos ou de cabanas de montanha), que não dispõem de qualquer ligação à rede pública, devem ser utilizados conversores de condução sinusoidal.pt

Familiarização com oaparelho Favor desdobrar a última página com as ilustrações. Estas instruções de serviço aplicam-se a vários modelos. Oequipamento dos vários modelos pode variar. São, por isso, possíveis diferenças nas imagens. Fig. 1

• Não existente em todos os modelos. Elementos de comando Fig. 2 1-7 Elementos de comando 8 Interruptor principal Ligar/ Desligar 9 Interruptor da luz 10 Iluminação (LED) 11 Abertura de ventilação 12 Prateleiras na zona de refrigeração 13 Prateleiras para garrafas 14 Gaveta de legumes 15 Compartimento «Chiller» 16 Gaveta para alimentos congelados 17 Grelha de congelação 18 Pés de enroscar 19 Suporte para ovos 20 Compartimento para queijo e manteiga * 21 Filtros de carbono activo 22 Suporte para garrafas * 23 Prateleira para garrafas grandes 24 Acumulador de frio/Calendário de congelação * A Zona de refrigeração B Zona de congelação 1 Tecla alarme Serve para desligar o aviso sonoro (ver capítulo «Função de alarme»). 2 Tecla «super» Zona de congelação Serve para ligar e desligar a supercongelaçã

3 Tecla de regulação de temperatura da zona de congelação Com a tecla, será regulada a temperatura da zona de congelação. 4 Indicadores de temperatura zona de congelação Os dígitos junto à barra luminosa correspondem às temperaturas da zona de congelação em °C. 5 Tecla «super» Zona de refrigeração Serve para ligar e desligar a Superrefrigeração. 6 Tecla de regulação de temperatura para a zona de refrigeração Com a tecla, será regulada a temperatura da zona de refrigeração.pt

Indicação Se o aparelho não for manipulado durante algum tempo, a indicação do painel de comandos muda para o modo de poupança de energia. Ligar o aparelho Premir a tecla de Ligar/Desligar 1/8. O aviso sonoro soa. Premindo a tecla de alarme 2/1, o aviso sonoro deixa de se ouvir. A tecla de alarme 2/1 fica iluminada até que seja atingida a temperatura regulada. De fábrica, recomendam-se as seguintes temperaturas: ■ Zona de refrigeração: +4 °C ■ Zona de congelação: –18 °C Indicações sobre funcionamento ■ Depois do aparelho ligado, pode demorar horas até que as temperaturas reguladas sejam atingidas. ■ Graças ao sistema No Frost totalmente automático, não há formação de gelo na zona de congelação. Deixa, assim, de ser necessária a sua descongelação. ■ As áreas frontais do exterior do aparelho ficam parcial e ligeiramente aquecidas, o que impede a formação de condensação na zona do vedante da porta. ■ Se não conseguir abrir a porta da zona de congelação, imediatamente após a ter fechado, deverá aguardar um momento até que seja compensado o vácuo formado entretanto. Regular a temperatura Fig. 2 Zona de refrigeração A temperatura é regulável de +2 °C até +8 °C. Premir a tecla de regulação de temperatura 6 tantas vezes até que fique regulada a temperatura pretendida para a zona de refrigeração. O valor regulado em último lugar fica memorizado. A temperatura regulada é mostrada na indicação 7. De fábrica, recomendamos uma regulação de +4 °C para a zona de refrigeração. Alimentos sensíveis não devem ser conservados a uma temperatura superior a +4 °C. 7 Indicador de temperatura da zona de refrigeração Os dígitos junto à barra luminosa correspondem às temperaturas da zona de refrigeração em °C.pt

Zona de congelação A temperatura é regulável de -16 °C até -24 °C. Premir as teclas de regulação de temperatura 3 tantas vezes até que fique regulada a temperatura pretendida para a zona de congelação. O valor regulado em último lugar fica memorizado. A temperatura regulada é mostrada na indicação 4. De fábrica, recomendamos um regulação de -18 °C para a zona de congelação. Modo de economia de energia Se o aparelho não estiver em utilização por pouco tempo, a indicação dos elementos de comando muda para o modo de poupança de energia. Apenas ficam iluminados os indicadores necessários, mas com intensidade luminosa reduzida. Logo que o aparelho volte a ser utilizado, por ex. abertura de uma porta, o indicador muda, de novo, para a iluminação normal. Função de alarme O aviso sonoro dispara, se estiver demasiado quente na zona de congelação. Desligar o aviso sonoro Fig. 2 Premindo a tecla alarm 1, o aviso acústico fica desactivado. Alarme da porta O alarme da porta dispara, se uma porta do aparelho estiver aberta por tempo superior a um minuto. La alarma acústica se desactiva cerrando la puerta. Alarme de temperatura O alarme de tempetatura dispara, se a temperatura ficar demasiado alta dentro do aparelho e os alimentos correrem em perigo. O alarme pode disparar sem perigo para os alimentos: ■ na colocação do aparelho em funcionamento, ■ quando se coloca grande quantidade de alimentos frescos, ■ no caso da porta da zona de congelação estar demasiado tempo aberta. Indicação Não voltar a congelar alimentos descongelados ou que iniciaram a descongelação. Só depois de cozinhados, é que estes alimentos podem voltar a ser congelados. Não utilizar mais o prazo máximo de conservação. Tecla alarme Esclarecimento acende Aviso de temperatura: Os alimentos congelados não correm perigo. estáapiscar Aviso de descongelação: Os alimentos congelados estão ou estiverem em perigo anteriormente.pt

Capacidade útil As indicações sobre capacidade útil estão indicadas na placa de características do seu aparelho. Fig. + Aproveitamento total da capacidade de congelação Para colocar a quantidade máxima de alimentos congelados, todas as gavetas de congelados, excepto a inferior, podem ser retiradas para fora do aparelho. Os alimentos podem ser colocados directamente sobre as grelhas de congelação. Retirar elementos do equipamento Para retirar as gavetas de congelados, puxá-las para fora até ao encosto, elevá- las à frente e, depois, retirá-las. Fig. 7 Zona de refrigeração A zona de refrigeração é o local ideal para a conservação de refeições prontas, produtos de pastelaria, conservas, leite condensado, queijo rijo, fruta e legumes sensíveis ao frio, bem como frutos tropicais. Ao arrumar alimentos, ter atenção ■ Os alimentos devem ser bem embalados ou tapados. Deste modo, conservarão o aroma, a cor e a frescura. Evitam-se, assim, também, a transmissão de sabores e as mudanças de cor das peças de plástico. ■ Deixar arrefecer alimentos e bebidas, antes de os arrumar no aparelho. Indicação Evitar o contacto entre os alimentos e a parede do fundo. A circulação de ar ficará, assim, prejudicada. Os alimentos ou as embalagens podem congelar na parede do fundo. Superrefrigeração Com a «Superrefrigeração», a zona de refrigeração arrefece o máximo possível durante cerca de 6 horas. Depois, é feita a comutação automática para a temperatura ajustada antes da activação da superrefrigeração. Activar a «superrefrigeração», por ex.: ■ Antes da colocação de grande quantidade de alimentos. ■ Para a refrigeração rápida de bebidas. Ligar e desligar Fig. 2 Premir a tecla «super» 5. A tecla está iluminada, se a Superrefrigeração estiver ligada. Zona de congelação Utilização da zona de congelação ■ Para a conservação de alimentos ultracongelados. ■ Para produção de cubos de gelo. ■ Para congelação de alimentos.pt

Indicação É importante verificar, se a porta da zona de congelação fica bem fechada. Com a porta aberta, os alimentos descongelam. O compartimento de congelação forma muito gelo. Além disso: Verifica-se um desperdício de energia, devido ao seu consumo elevado! Máx. capacidade de congelação Os dados sobre a capacidade máxima de congelação em 24 horas podem ser encontrados na chapa de características. Fig. + Congelação e conservação Compra de alimentos ultracongelados ■ A embalagem não deve estar danificada. ■ Dar atenção à data de validade. ■ A temperatura na arca congeladora da loja deve ser de -18 °C ou inferior. ■ Se possível, transportar os alimentos ultracongelados num saco térmico e arrumá-los rapidamente na zona de congelação. Ao arrumar alimentos Maior quantidade de alimentos deve, de preferência, ser congelada na gaveta superior. Ali os alimentos são congelados de forma especialmente rápida e também cuidadosa. Colocar os alimentos com a sua maior superfície assente sobre as prateleiras ou nas gavetas. Alimentos já congelados não devem entrar em contacto com os alimentos frescos, na fase de congelação. Se for necessário, transfira os alimentos já completamente congelados para as gavetas de congelados Conservação de alimentos congelados Importante para uma correcta circulação de ar dentro do aparelho, introduzir bem as gavetas de congelados até encostar. Congelação de alimentos frescos Para congelação, deverá utilizar sempre alimentos frescos e em perfeito estado. Para que o valor nutricional, o aroma e a cor se mantenham o melhor possível, os legumes devem ser branqueados, antes da sua congelação. No caso de beringelas, pimentos, courgetes e espargos não é necessário o branqueamento. Nas livrarias poderá encontrar literatura sobre congelação e branqueamento.pt

Indicação Cuidado para que os alimentos a congelar não entrem em contactos com os alimentos já congelados. ■ Alimentos adequados para congelação: Bolos, peixe e frutos do mar, carne, caça, aves, legumes, fruta, ervas aromáticas, ovos sem casca, lacticínios, como queijo, manteiga e requeijão, refeições prontas e restos de comida, como sopas, guisados, peixe e carne cozinhados, refeições com batata, souflés e doces. ■ Alimentos não adequados para congelação: Legumes habitualmente consumidos crus, como saladas de folha ou rabanetes, ovos com casca, uvas, maças inteiras, peras e pêssegos, ovos bem cozidos, iogurt, leite gordo, natas azedas, crème fraîche emaionese. Embalagem dos alimentos congelados Embalar os alimentos hermeticamente, para que não percam o sabor nem sequem.

1. Introduzir os alimentos

3. Fechar a embalagem

4. Etiquetar a embalagem

com o conteúdo e a data de congelação. Adequado como embalagem: Película de plástico, manga de polietileno, folha de alumínio, caixas próprias para congelação. Estes produtos encontram- se à venda no comércio da especialidade. Inadequado como embalagem: Papel de embrulho, papel de pergaminho, celofane, sacos do lixo, sacos de compras usados. Adequdo para fechar: Elásticos, clips de plástico, fios, fita adesiva resistente ao frio, entre outros. Sacos e mangas de película de polietileno podem ser fechados com um aparelho próprio. Prazo de validade dos alimentos congelados Depende do tipo de alimento. Com uma temperatura de -18 °C: ■ Peixe, charcutaria, refeições prontas, bolos: até 6 meses ■ Queijo, aves, carne: até 8 meses ■ Legumes, fruta: até 12 mesespt

Supercongelação Os alimentos devem congelar atéaonúcleo omais rapidamente possível, para que conservem vitaminas, valores nutritivos, aspecto e sabor. Para que não haja uma subida indesejada de temperatura, deverá activar a Supercongelação, algumas horas antes de colocar os alimentos frescos. Em geral, são suficientes 4– 6 horas antes. Se tiver que ser utilizada a capacidade máxima de congelação, a supercongelação deve ser activada 24 horas antes da colocação dos produtos frescos. Pequenas quantidades de alimentos (até 2 kg) podem ser congeladas, sem Supercongelação. Indicação Se a supercongelação estiver ligada, os ruídos de funcionamento podem ser mais elevados. Ligar e desligar Fig. 2 Premir a tecla «super» 2. Se a supercongelação estiver activada, a tecla fica iluminada. A supercongelação desliga automaticamente, após 2½ dias. Descongelação dos alimentos Dependendo do tipo e da fim a que se destina o alimento, podem ser escolhidas as seguintes possibilidades: ■ à temperatura ambiente ■ no frigorífico ■ no forno eléctrico, com/sem ventilação de ar quente ■ no micro-ondas ã=Atenção Não voltar a congelar alimentos descongelados ou que iniciaram a desc ongelação. Só depois de cozinhados, é que estes alimentos podem voltar a ser congelados. Não utilizar mais o prazo máximo de conservação dos alimentos. Equipamento Prateleiras e recipientes As prateleiras interiores e os recipientes da porta podem, se necessário, mudar de posição: Puxar a prateleira para a frente, baixá-la e retirá-la. Elevar os suportes e retirá-los para fora. Prateleiras para garrafas Fig. 4 Na prateleira para garrafas, podem ser arrumadas garrafas com segurança. A fixação é variável.pt

Gaveta de legumes com regulador de humidade Fig. 5 Para criação do clima ideal de conservação para legumes, saladas e fruta, a humidade do ar dentro da gaveta de legumes pode ser regulada em função da quantidade de alimentos aí existentes. Através do controlo de humidade, os alimentos frescos podem ser conservados pelo dobro do tempo relativamente à zona de refrigeração normal, sem perda de frescura. Pequena quantidade de alimentos – Deslocar o regulador para a esquerda. Grande quantidade de alimentos – Deslocar o regulador para a direita. Compartimento «Chiller» Fig. 1/15 No compartimento ‚Chiller’ predominam temperaturas mais baixas do que na zona de refrigeração. Podem surgir, também, temperaturas inferiores a 0 °C. Ideal para a conservação de peixe, carne e charcutaria. Não apropriado para saladas e legumes, bem como para produtos sensíveis ao frio. Calendário de congelação Fig. 1/24 Para se evitar a redução da qualidade dos alimentos congelados, não deve ser ultrapassado o prazo máximo de conservação. O prazo de conservação depende do tipo de alimentos. Os símbolos junto aos alimentos indicam, em meses, o prazo máximo de conservação permitido para os alimentos. No caso de alimentos congelados e já cozinhados, adquiridos no comércio, tem que se dar atenção à data de fabrico e à data de validade. Acumulador de frio Fig. 6 Em caso de falha de energia ou de anomalia, o acumulador de frio retarda o aquecimento dos alimentos guardados. O tempo máximo de conservação é alcançado, se o acumulador for colocado directamente sobre os alimentos na gaveta superior. Para se aproveitar melhor o espaço, o acumulador pode ser guardado no compartimento da porta. O acumulador de frio pode, também, ser retirado para a manutenção temporária de frio de alimentos, por ex. numa mala térmica. Filtros de carbono activo Fig. 1/21 O filtro de carbono activo trata da renovação do ar e da eliminação dos cheiros dentro do aparelho.pt

Autocolante «OK» (não existente em todos os modelos) Com o controlo de temperatura «OK», podem ser identificadas temperaturas inferiores a +4 °C. Regular a temperatura por fases, se o autocolante não mostrar «OK». Indicação Ao ligar o aparelho pela primeira vez, pode levar até 12 horas até que seja atingida a temperatura. Regulação correcta Desligar e desactivar o aparelho Desligar o aparelho Fig. 1 Premir a tecla de Ligar/Desligar 8. A máquina de frio e a iluminação desligam. Desactivar o aparelho Se o aparelho não for utilizado por um longo período de tempo:

1. Desligar o aparelho.

3. Limpar o aparelho.

4. Deixar a porta do aparelho aberta.

Limpeza do aparelho ã=Atenção ■ Não utilizar quaisquer produtos de limpeza e solventes com teor abrasivo, de cloro ou ácidos. ■ Não utilizar esponjas abrasivas ou ásperas. Nas superfícies metálicas poderia formar-se corrosão. ■ Não lavar prateleiras nem recipientes na máquina de lavar loiça. As peças podem ficar deformadas. A água da limpeza não deve infiltrar-se ■ nas ranhuras na parte frontal da base da zona de congelação, ■ nos elementos de comando, ■ e na lâmpada. Procedimento:

1. Antes da limpeza, desligar o aparelho.

e colocá-los em local frescos. Colocar o acumulador de frio (se fizer parte do equipamento) sobre os alimentos.

4. Limpar o aparelho com um pano

macio, água morna e um produto de limpeza neutro. A água da limpeza não pode infiltrar-se na iluminação.

5. Limpar o vedante da porta só com

água limpa e depois secar bem.

6. Depois da limpeza: Ligar novamente

o aparelho e colocá-lo em funcionamento.

Equipamento Para limpeza, todos os componentes variáveis do aparelho podem ser retirados. Retirar as prateleiras de vidro Puxar as prateleiras de vidro para a frente e retirá-las. Retirar a prateleira de vidro sobre a gaveta dos legumes Fig. 9 Antes que a prateleira de vidro possa ser removida, retirar a gaveta dos legumes. Para limpeza, a prateleira de vidro pode ser retirada depois de separada. Gavetas na zona de refrigeração Fig. 8 Puxar a gaveta totalmente para fora, elevá-la do encaixe e retirá-a. Para colocação, inserir a gaveta nas calhas extensíveis e empurrar para dentro do aparelho. A gaveta encaixa com uma pressão ligeira. Indicação Antes que a gaveta dos legumes possa ser removida, deve ser, primeiro, retirada a prateleira de vidro situada por cima da gaveta. Retirar as gavetas de congelados Fig. 7 Puxar todas as gavetas de congelados até prender, elevar à frente e retirar. Iluminação (LED) O seu aparelho está equipado com uma iluminação LED que não carece de manutenção. Reparações neste tipo de iluminação só devem ser executadas pelos nossos Serviços Técnicos ou por técnicos especializados devidamente autorizados.pt

Como poupar energia ■ Instalar o aparelho em local seco e arejado! O aparelho não deve estar directamente sujeito à acção dos raios solares, nem próximo duma fonte de calor (por ex. radiadores, fogão). Se necessário, utilizar uma placa isoladora. ■ Deixar arrefecer alimentos e bebidas, antes de os arrumar no aparelho! ■ Colocar os alimentos a descongelar na zona de refrigeração. Aproveitar o frio dos alimentos congelados para refrigeração dos alimentos na zona de refrigeração. ■ Abrir a porta do aparelho o mínimo tempo possível! ■ A parte de trás do aparelho deve ser limpa simplesmente com um aspirador ou com um pincel, para evitar o aumento do consumo de energia. ■ Se existente: Montar o distanciador em relação à parede, para atingir o consumo de energia indicado para o aparelho (ver instruções de montagem). Uma distância reduzida em relação à parede não limita o aparelho quanto ao seu funcionamento. O consumo de energia pode sofre uma alteração insignificante. A distância de 75 mm não deve ser ultrapassada. Ruídos de funcionamento Ruídos absolutamente normais Zumbido Os motores trabalham (por ex. agregados de frio, ventilador). Ruídos semelhantes a água a borbulhar ou sus surros O agente de refrigeração está a circular através dos tubos. Cliques Motor, interruptor ou válvulas magnéticas ligam/desligam. Estalos Está em curso a descongelação automática. Evitar ruídos O aparelho está desnivelado Favor nivelar o aparelho com a ajuda de um nível de bolha dear. Utilizar, para isso, os pés de enroscar ou colocar qualquer coisa por baixo. O aparelho está encostado Favor afastar o aparelho dos móveis ou aparelhos vizinhos. Recipientes e prateleiras abanam ou estão presos Verificar as peças removíveis e voltar a colocá-las no lugar. Garrafas ou outros recipientes tocam-

Afastar, ligeiramente, as garrafas e recipientes uns dos outros.pt

Eliminação de pequenas anomalias Antes de pedir a intervenção dos Serviços Técnicos: Deverá verificar, se você mesmo não poderá eliminar a anomalia, com a ajuda das indicações seguintes. O cliente terá sempre que suportar os custos do nosso técnico, mesmo durante o período de garantia! Anomalia Causa possível Ajuda A temperatura difere bastante da temperatura regulada. Para alguns casos, basta desligar o aparelho durante 5 minutos. Se a temperatura estiver demasiado alta, verificar após algumas horas, se houve uma aproximação em relação à temperatura regulada. Se a temperatura estiver demasiado baixa, voltar a verificar a temperatura no dia seguinte. A iluminação não está afuncionar. Fig.1/10 O interruptor da luz está preso. Verificar, se é possível mover o interruptor de luz. Fig. 1/9 A iluminação apresenta anomalia. Ver capítulo «Iluminação». A temperatura na zona de refrigeração está demasiado fria. Temperaturas mais frias na zona de congelação provocam também temperaturas mais frias na zona de refrigeração. Isto é condicionado pela técnica de frio. Regular para um pouco mais quente a temperatura na zona de refrigeração. Se isto não for suficiente, por ex. temperaturas ambiente muito baixas, regular também uma temperatura mais alta para a zona de congelação. Nenhuma indicação está iluminada. Falha de energia; os fusíveis dispararam; a ficha não está bem ligada na tomada. Ligar afichaàtomada. Verificar, se há corrente na instalação doméstica, controlar o fusível.pt

Anomalia Causa possível Ajuda A temperatura na zona de congelação está demasiado elevada. Maior frequência na abertura da porta do aparelho. Não abrir a porta sem necessidade. As aberturas de ventilação estão tapadas. Afastar os obstáculos. Congelação de maior quantidade de alimentos frescos. Não ultrapassar a capacidade máxima de congelação. Aporta docongelador esteve aberta durante muito tempo. A temperatura não éatingida. O evaporador (gerador de frio) no sistema «No Frost» tem muito gelo acumulado, o que não permite a descongelação automática. Para descongelar o evaporador, retirar os alimentos congelados com as gavetas e guardá-los bem isolados num local fresco. Desligar o aparelho e afastá-lo da parede. Deixar a porta do aparelho aberta. Passados ca de 20 minutos, a água da descongelação começa a correr para a taça de evaporação, na parte de trás do aparelho. Fig. * Para se evitar um derrame para fora da taça de evaporação, recolher a água da descongelação com uma esponja. E se já não correr água da descongelação para a tina de evaporação, isso significa que o evaporador está descongelado. Limpar o interior do aparelho. Voltar a colocar o aparelho em funcionamento.pt

Assistência Técnica Na lista telefónica ou no índice de Postos deAssistênciaqueacompanhaoaparel ho, encontrará o Posto de Assistência Técnica da sua zona de residência. Por favor, indique aos Serviços Técnicos o número de produto (E-Nr.) e o número de fabrico (FD) do seu aparelho. Pode encontrar estas indicações na chapa de características. Fig. + Indicando o n.º de produto e o n.º de fabrico, evitará deslocações desnecessárias. Assim, irá evitar custos adicionais. Ordem de reparação e apoio em caso de anomalias Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo. PT 707 500 54512
