BEDIENUNGSANLEITUNG KGN36H96 BOSCH

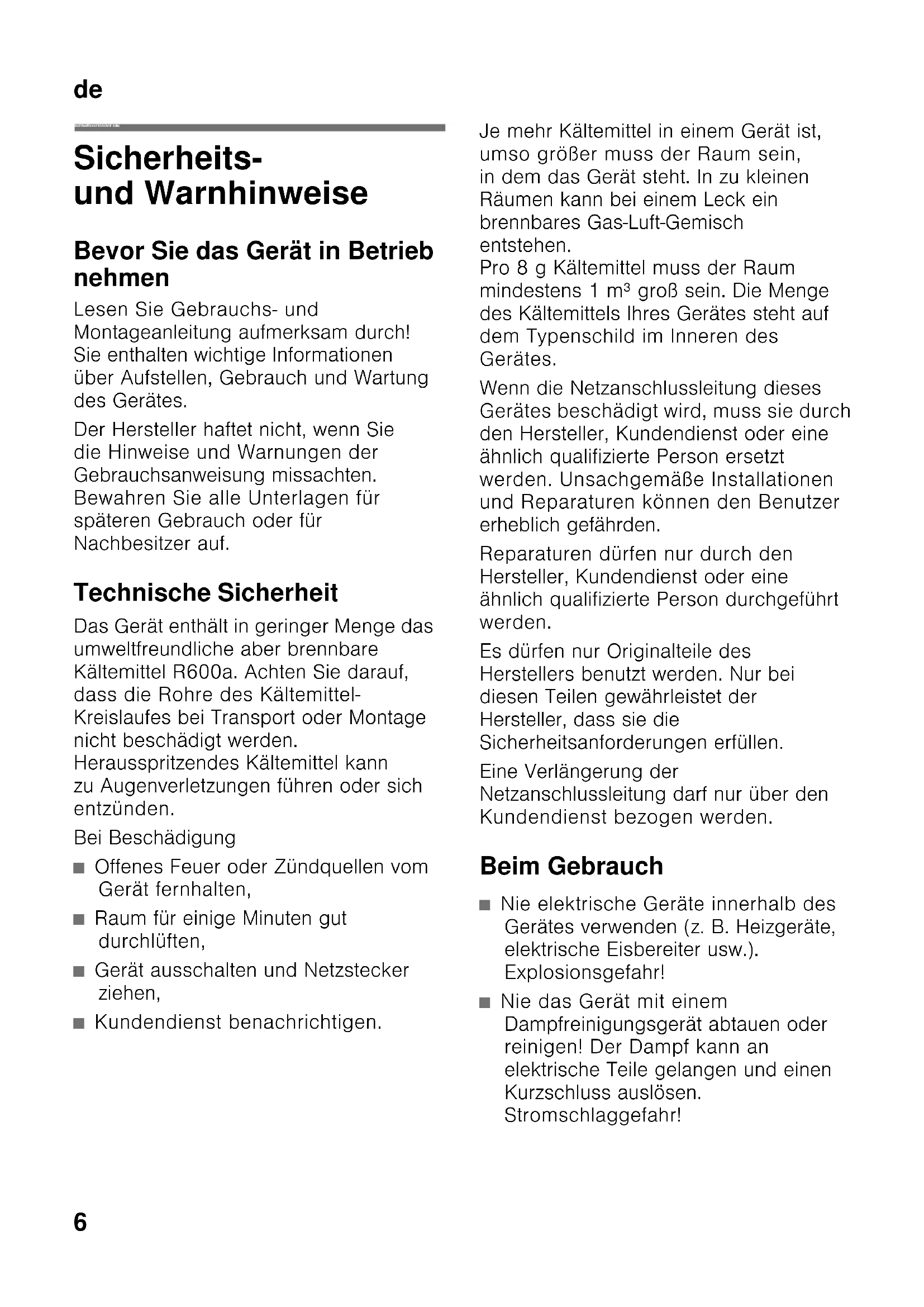

deInhaltsverzeichni s deGebrauchsanle itung Sicherheits- und Warnhinweise Bevor Sie das Gerät in Betrieb nehmen Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes. Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanweisung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf. Technische Sicherheit Das Gerät enthält in geringer Menge das umweltfreundliche aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel- Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden. Bei Beschädigung ■ Offenes Feuer oder Zündquellen vom Gerät fernhalten, ■ Raum für einige Minuten gut durchlüften, ■ Gerät ausschalten und Netzstecker ziehen, ■ Kundendienst benachrichtigen. Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-Luft-Gemisch entstehen. Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Inneren des Gerätes. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Unsachgemäße Installationen und Reparaturen können den Benutzer erheblich gefährden. Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden. Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen. Eine Verlängerung der Netzanschlussleitung darf nur über den Kundendienst bezogen werden. Beim Gebrauch ■ Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr! ■ Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr!de

■ Keine spitzen oder scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie könnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen. ■ Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr! ■ Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen missbrauchen. ■ Zum Abtauen und Reinigen Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlusskabel. ■ Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. ■ Kunststoffteile und Türdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffteile und Türdichtung werden sonst porös. ■ Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen. ■ Dieses Gerät ist von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen nur zu benutzen, wenn Sie durch eine für Ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Anweisung erhalten haben, wie das Gerät zu benutzen ist. ■ Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonders kohlensäurehaltige Getränke). Flaschen und Dosen können platzen! ■ Nie Gefriergut sofort, nachdem es aus dem Gefrierraum genommen wird, in den Mund nehmen. Gefrierverbrennungsgefahr! ■ Vermeiden Sie längeren Kontakt der Hände mit dem Gefriergut, Eis oder den Verdampferrohren usw. Gefrierverbrennungsgefahr! Kinder im Haushalt ■ Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien! ■ Das Gerät ist kein Spielzeug für Kinder! ■ Bei Gerät mit Türschloss: Schlüssel außer Reichweite von Kindern aufbewahren! Allgemeine Bestimmungen Das Gerät eignet sich ■ zum Kühlen und Gefrieren von Lebensmitteln, ■ zur Eisbereitung. Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt. Das Gerät ist funkentstört nach EU- Richtlinie 2004/108/EC. Der Kältekreislauf ist auf Dichtheit geprüft. Dieses Erzeugnis entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24).de

Hinweise zur Entsorgung

• Verpackung entsorgen Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.

• Altgerät entsorgen Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. ã=Warnung Bei ausgedienten Geräten

1. Netzstecker ziehen.

2. Anschlusskabel durchtrennen und mit

dem Netzstecker entfernen.

3. Ablagen und Behälter nicht

herausnehmen, um Kindern das Hineinklettern zu erschweren!

4. Kinder nicht mit dem ausgedienten

Gerät spielen lassen. Erstickungsgefahr! Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel- Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Lieferumfang Prüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Wenden Sie sich bei Beanstandungen an den Händler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst. Die Lieferung besteht aus folgenden Teilen: ■ Standgerät ■ Ausstattung (modellabhängig) ■ Gebrauchsanleitung ■ Montageanleitung ■ Kundendienstheft ■ Garantiebeilage ■ Informationen zu Energieverbrauch und Geräuschen ■ Beutel mit Montagematerial Raumtemperatur und Belüftung beachten Raumtemperatur Das Gerät ist für eine bestimmte Klimaklasse ausgelegt. Abhängig von der Klimaklasse kann das Gerät bei folgenden Raumtemperaturen betrieben werden. Die Klimaklasse ist auf dem Typenschild zu finden, Bild +. Hinweis Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5 °C ausgeschlossen werden. Belüftung Bild 3 Die Luft an der Rückwand und an den Seitenwänden des Gerätes erwärmt sich. Die erwärmte Luft muss ungehindert abziehen können. Die Kühlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Daher: Nie Be- und Entlüftungsöffnungen abdecken oder zustellen! Klimaklasse zulässige Raumtemperatur SN +10 °C bis 32 °C N +16 °C bis 32 °C ST +16 °C bis 38 °C T +16 °C bis 43 °Cde

Gerät anschließen Nach dem Aufstellen des Gerätes mind. 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Während des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert. Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen). Elektrischer Anschluss Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein. Das Gerät entspricht der Schutzklasse I. Über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220-240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer 10-A bis 16-A Sicherung abgesichert sein. Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild, Bild +. ã=Warnung Das Gerät darf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden. Zum Gebrauch unserer Geräte können sinus- und netzgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellösungen (z. B. bei Schiffen oder Gebirgshütten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden.de

Gerät kennenlernen Bitte klappen Sie die letzte Seite mit den Abbildungen aus. Diese Gebrauchsanleitung gilt für mehrere Modelle. Die Ausstattung der Modelle kann variieren. Abweichungen bei den Abbildungen sind möglich. Bild 1

• Nicht bei allen Modellen. Bedienelemente Bild 2 Hinweis Wenn das Gerät für einige Zeit nicht bedient wurde, wechselt die Anzeige der Bedienblende in den Energiesparmodus. 1-7 Bedienelemente 8Hauptschalter Ein/Aus 9 Lichtschalter 10 Beleuchtung (LED) 11 Luftaustrittsöffnung 12 Ablagen im Kühlraum 13 Flaschenablage 14 Gemüsebehälter 15 Chillerbehälter 16 Gefriergutschale 17 Gefrierrost 18 Schraubfüße 19 Ablage für Eier 20 Butter- und Käsefach* 21 Aktivkohlefilter 22 Flaschenhalter * 23 Ablage für große Flaschen 24 Kälteakku/Gefrierkalender * AKühlraum B Gefrierraum 1 Alarm-Taste Dient zum Abschalten des Warntons (siehe Kapitel Alarmfunktion). 2 Super-Taste Gefrierraum Dient zum Ein- und Ausschalten des Super-Gefrierens. 3 Temperatur-Einstelltaste Gefrierraum Mit der Taste wird die Temperatur des Gefrierraums eingestellt. 4 Temperaturanzeige Gefrierraum Die Zahlen entsprechen den eingestellten Gefrierraum- Temperaturen in °C. 5 Super-Taste Kühlraum Dient zum Ein- und Ausschalten des Super-Kühlens. 6 Temperatur-Einstelltaste Kühlraum Mit der Taste wird die Temperatur des Kühlraums eingestellt. 7 Temperaturanzeige Kühlraum Die Zahlen entsprechen den eingestellten Kühlraum- Temperaturen in °C.de

Gerät einschalten Ein-/Aus-Taste 1/8 drücken. Der Warnton ertönt. Nach Drücken der Alarm-Taste 2/1 verstummt der Warnton. Die Alarm-Taste 2/1 leuchtet, bis die eingestellte Temperatur erreicht ist. Vom Werk aus sind folgende Temperaturen empfohlen: ■ Kühlraum: +4 °C ■ Gefrierraum: -18 °C Hinweise zum Betrieb ■ Nach dem Einschalten kann es mehrere Stunden dauern, bis die eingestellten Temperaturen erreicht sind. ■ Durch das vollautomatische Nofrost- System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig. ■ Die Stirnseiten des Gehäuses werden teilweise leicht beheizt, dies verhindert Schwitzwasserbildung im Bereich der Türdichtung. ■ Lässt sich die Gefrierraum-Tür nach dem Schließen nicht sofort wieder öffnen, warten Sie einen Moment, bis sich der entstandene Unterdruck ausgeglichen hat. Temperatur einstellen Bild 2 Kühlraum Die Temperatur ist von +2 °C bis +8 °C einstellbar. Temperatur-Einstelltaste 6 so oft drücken, bis die gewünschte Kühlraum- Temperatur eingestellt ist. Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf Anzeige 7 angezeigt. Vom Werk aus empfehlen wir im Kühlraum eine Einstellung von +4 °C. Empfindliche Lebensmittel sollten nicht wärmer als +4 °C gelagert werden. Gefrierraum Die Temperatur ist von -16 °C bis -24 °C einstellbar. Temperatur-Einstelltasten 3 so oft drücken, bis die gewünschte Gefrierraum-Temperatur eingestellt ist. Der zuletzt eingestellte Wert wird gespeichert. Die eingestellte Temperatur wird auf Anzeige 4 angezeigt. Vom Werk aus empfehlen wir im Gefrierraum eine Einstellung von -18 °C.de

Energiesparmodus Ist das Gerät kurze Zeit nicht in Benutzung, wechselt die Anzeige der Bedienelemente auf den Energiesparmodus. Es leuchten nur noch die notwendigen Lämpchen mit reduzierter Leuchtkraft. Sobald das Gerät wieder in Verwendung ist, z. B. bei Türöffnung, schaltet die Anzeige wieder auf die normale Beleuchtung um. Alarmfunktion Der Warnton schaltet sich ein, wenn es im Gefrierraum zu warm ist. Warnton abschalten Bild 2 Durch Drücken der Alarm-Taste 1 schaltet der Warnton ab. Türalarm Der Türalarm schaltet sich ein, wenn eine Gerätetür länger als eine Minute offen steht. Durch Schließen der Tür schaltet sich der Warnton wieder ab. Temperaturalarm Der Temperaturalarm schaltet sich ein, wenn es im Gefrierraum zu warm ist und das Gefriergut gefährdet ist. Ohne Gefahr für das Gefriergut kann sich der Alarm einschalten: ■ bei Inbetriebnahme des Gerätes, ■ beim Einlegen großer Mengen frischer Lebensmittel, ■ bei zu lange geöffneter Gefrierraum-Tür. Hinweis An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden. Die max. Lagerdauer nicht mehr voll nutzen. Nutzinhalt Die Angaben zum Nutzinhalt finden Sie in Ihrem Gerät auf dem Typenschild. Bild + Gefriervolumen vollständig ausnutzen Um die maximale Menge an Gefriergut unterzubringen, können alle Gefriergutbehälter, bis auf den untersten, aus dem Gerät herausgenommen werden. Die Lebensmittel können direkt auf den Gefrierrosten gestapelt werden. Ausstattungsteile entnehmen Zum Herausnehmen, Gefriergutbehälter bis zum Anschlag herausziehen, vorn anheben und herausnehmen. Bild 7 Alarm-Taste Erklärung leuchtet Temperaturwarnung: Gefriergut ist nicht gefährdet. blinkt Antauwarnung: Gefriergut ist oder war in der Vergangenheit gefährdet.de

Der Kühlraum Der Kühlraum ist der ideale Aufbewahrungsort für fertige Speisen, Backwaren, Konserven, Kondensmilch, Hartkäse, kälteempfindliches Obst und Gemüse sowie Südfrüchte. Beim Einordnen beachten ■ Lebensmittel gut verpackt oder abgedeckt einordnen. Dadurch bleiben Aroma, Farbe und Frische erhalten. Außerdem werden Geschmacksübertragungen und Verfärbungen der Kunststoffteile vermieden. ■ Warme Speisen und Getränke erst abkühlen lassen, dann ins Gerät stellen. Hinweis Vermeiden Sie Kontakt zwischen Lebensmitteln und Rückwand. Die Luftzirkulation wird sonst beeinträchtigt. Lebensmittel oder Verpackungen könnten an der Rückwand festgefrieren. Super-Kühlen Beim Super-Kühlen wird der Kühlraum ca. 6 Stunden lang so kalt wie möglich gekühlt. Danach wird automatisch auf die vor dem Super-Kühlen eingestellte Temperatur umgestellt. Das Super-Kühlen einschalten z. B.: ■ Vor dem Einlegen großer Mengen Lebensmittel. ■ Zum Schnellkühlen von Getränken. Ein- und Ausschalten Bild 2 Super-Taste 5 drücken. Die Taste leuchtet, wenn das Super- Kühlen eingeschaltet ist. Gefrierraum Den Gefrierraum verwenden ■ Zum Lagern von Tiefkühlkost. ■ Zum Herstellen von Eiswürfel. ■ Zum Einfrieren von Lebensmittel. Hinweis Achten Sie darauf, dass die Gefrierraum- Tür immer geschlossen ist! Bei offener Tür taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch! Max. Gefriervermögen Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild. Bild +de

Gefrieren und Lagern Tiefkühlkost einkaufen ■ Verpackung darf nicht beschädigt sein. ■ Haltbarkeitsdatum beachten. ■ Temperatur in der Verkaufstruhe muss -18 °C oder kälter sein. ■ Tiefkühlkost möglichst in einer Isoliertasche transportieren und schnell in den Gefrierraum legen. Beim Einordnen Größere Mengen Lebensmittel vorzugsweise im obersten Fach einfrieren, dort werden sie besonders schnell und somit auch schonend eingefroren. Die Lebensmittel breitflächig in die Fächer bzw. in die Gefriergutbehälter legen. Bereits gefrorene Lebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommen. Gegebenenfalls durchgefrorene Lebensmittel in die Gefriergutbehälter umstapeln. Gefriergut lagern Wichtig für einwandfreie Luftzirkulation im Gerät, Gefriergutbehälter bis zum Anschlag einschieben. Frische Lebensmittel einfrieren Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel. Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich. Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel. Hinweis Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen. ■ Zum Einfrieren geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Kräuter, Eier ohne Schale, Milchprodukte wie Käse, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöpfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen. ■ Zum Einfrieren nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Äpfel, Birnen und Pfirsiche, hartgekochte Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise.de

Gefriergut verpacken Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

1. Lebensmittel in die Verpackung

2. Luft herausdrücken.

3. Verpackung dicht verschließen.

4. Verpackung mit Inhalt und

Einfrierdatum beschriften. Als Verpackung geeignet: Kunststoff-Folie, Schlauch-Folie aus Polyethylen, Alu-Folie, Gefrierdosen. Diese Produkte finden Sie im Fachhandel. Als Verpackung ungeeignet: Packpapier, Pergamentpapier, Cellophan, Müllbeutel und gebrauchte Einkaufstüten. Zum Verschließen geeignet: Gummiringe, Kunststoff-Klipse, Bindfäden, kältebeständige Klebebänder, o. ä. Beutel und Schlauch-Folien aus Polyethylen können mit einem Folienschweissgerät verschweisst werden. Haltbarkeit des Gefriergutes Abhängig von der Art der Lebensmittel. Bei einer Temperatur von -18 °C: ■ Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate ■ Käse, Geflügel, Fleisch: bis zu 8 Monate ■ Gemüse, Obst: bis zu 12 Monate Super-Gefrieren Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben. Damit es beim Einlegen frischer Lebensmittel nicht zum unerwünschten Temperaturanstieg kommt, ist einige Stunden vor dem Einlegen frischer Ware das Super-Gefrieren einzuschalten. Im Allgemeinen genügen 4-6 Stunden. Soll das max. Gefriervermögen genutzt werden, ist das Super-Gefrieren 24 Stunden vor dem Einlegen der frischen Ware einzuschalten. Kleinere Mengen Lebensmittel (bis zu 2 kg) können ohne Super-Gefrieren eingefroren werden. Hinweis Ist das Super-Gefrieren eingeschaltet, kann es zu vermehrten Betriebsgeräuschen kommen. Ein- und Ausschalten Bild 2 Super-Taste 2 drücken. Ist das Super-Gefrieren eingeschaltet, leuchtet die Taste. Das Super-Gefrieren schaltet automatisch nach ca. 2½ Tagen ab.de

Gefriergut auftauen Je nach Art und Verwendungszweck kann zwischen folgenden Möglichkeiten gewählt werden: ■ bei Raumtemperatur ■ im Kühlschrank ■ im elektrischen Backofen, mit/ohne Heißluftventilator ■ im Mikrowellengerät ã=Achtung An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden. Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen. Ausstattung Ablagen und Behälter Sie können die Ablagen des Innenraums und Behälter der Tür nach Bedarf variieren: Ablage nach vorne ziehen, absenken und seitlich herausschwenken. Behälter anheben und herausnehmen. Flaschenablage Bild 4 In der Flaschenablage können Flaschen sicher abgelegt werden. Die Halterung ist variabel. Gemüsebehälter mit Feuchtigkeitsregler Bild 5 Um das optimale Lagerklima für Gemüse, Salat und Obst zu schaffen, kann je nach Einlagerungsmenge die Luftfeuchtigkeit in dem Gemüsebehälter reguliert werden. Durch die Feuchtekontrolle können frische Lebensmittel bis zu zweimal länger ohne Frischeverlust gelagert werden, als in der normalen Kühlzone. Kleine Mengen Lebensmittel - Regler nach links schieben. Große Mengen Lebensmittel - Regler nach rechts schieben. Chillerfach Bild 1/15 Im Chillerfach herrschen tiefere Temperaturen als im Kühlraum. Es können auch Temperaturen unter 0 °C auftreten. Ideal zum Lagern von Fisch, Fleisch und Wurst. Nicht für Salate und Gemüse und kälteempfindliche Waren geeignet. Gefrierkalender Bild 1/24 Um Qualitätsminderungen des Gefriergutes zu vermeiden, ist es wichtig, dass die zulässige Lagerdauer nicht überschritten wird. Die Lagerdauer hängt von der Art des Gefriergutes ab. Die Zahlen bei den Symbolen geben die zulässige Lagerdauer in Monaten für das Gefriergut an. Bei fertiger Tiefkühlkost, die im Handel erhältlich ist, ist das Herstellungsdatum oder das Haltbarkeitsdatum zu beachten.de

Kälteakku Bild 6 Bei einem Stromausfall oder einer Störung verzögert der Kälteakku die Erwärmung des eingelagerten Gefriergutes. Die längste Lagerzeit wird dabei erreicht, wenn der Akku in das oberste Fach direkt auf die Lebensmittel gelegt wird. Um Platz zu sparen, kann der Akku im Türfach gelagert werden. Der Kälteakku kann auch zum vorübergehenden Kühlhalten von Lebensmitteln, z. B. in einer Kühltasche, herausgenommen werden. Aktivkohlefilter Bild 1/21 Der Aktivkohlefilter sorgt für Luftaustausch und Geruchsverbesserung im Gerät. Aufkleber “OK” (nicht bei allen Modellen) Mit der “OK”-Temperaturkontrolle können Temperaturen unter +4 °C ermittelt werden. Stellen Sie die Temperatur stufenweise kälter, falls der Aufkleber nicht “OK” anzeigt. Hinweis Bei Inbetriebnahme des Gerätes kann es bis zu 12 Stunden dauern, bis die Temperatur erreicht ist. Korrekte Einstellung Gerät ausschalten und stilllegen Gerät ausschalten Bild 1 Ein-/Aus-Taste 8 drücken. Kühlmaschine und Beleuchtung schalten ab. Gerät stilllegen Wenn Sie das Gerät längere Zeit nicht benutzen:

1. Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung

4. Gerätetür offen lassen.

Gerät reinigen ã=Achtung ■ Verwenden Sie keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel. ■ Verwenden Sie keine scheuernden oder kratzenden Schwämme. Auf den metalischen Oberflächen könnte Korrosion entstehen. ■ Nie Ablagen und Behälter im Geschirrspüler reinigen. Die Teile können sich verformen! Das Reinigungswasser darf nicht in die ■ Öffnungsschlitze im vorderen Bodenbereich im Gefrierfach, ■ Bedienelemente ■ und Beleuchtung gelangen.de

Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung

3. Gefriergut herausnehmen und an

einem kühlen Ort lagern. Kälteakku (wenn beiliegend) auf die Lebensmittel legen.

4. Reinigen Sie das Gerät mit einem

weichen Tuch, lauwarmem Wasser und etwas PH-neutralem Spülmittel. Das Spülwasser darf nicht in die Beleuchtung gelangen.

5. Die Türdichtung nur mit klarem

Wasser abwischen und danach gründlich trocken reiben.

6. Nach dem Reinigen Gerät wieder

anschließen und einschalten.

7. Gefriergut wieder einlegen.

Ausstattung Zum Reinigen lassen sich alle variablen Teile des Gerätes herausnehmen. Glasablagen herausnehmen Die Glasablagen nach vorne ziehen und herausnehmen. Glasablage über Gemüseschublade herausnehmen Bild 9 Bevor die Glasablage herausgenommen werden kann, die Gemüseschublade herausziehen. Die Glasablage kann zum Reinigen auseinander genommen werden. Schubladen im Kühlraum Bild 8 Schublade ganz herausziehen, durch hochheben aus Verrasterung lösen und herausnehmen. Zum Einsetzen die Schublade auf die Auszugsschienen setzen und ins Gerät schieben. Schublade rastet durch Niederdrücken ein. Hinweis Bevor die Gemüseschublade herausgenommen werden kann, muss vorher die darüberliegende Glasablage herausgenommen werden. Gefriergutbehälter herausnehmen Bild 7 Gefriergutbehälter bis zum Anschlag herausziehen, vorne anheben und herausnehmen. Beleuchtung (LED) Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder autorisierten Fachkräften ausgeführt werden.de

Energie sparen ■ Gerät in einem trockenen, belüftbaren Raum aufstellen! Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte. ■ Warme Lebensmittel und Getränke erst abkühlen lassen, dann ins Gerät stellen! ■ Legen Sie das Gefriergut zum Auftauen in Ihren Kühlraum. Die Kälte des Gefriergutes zur Kühlung von Lebensmitteln nutzen. ■ Gerät so kurz wie möglich öffnen! ■ Die Geräterückseite sollte gelegentlich mit einem Staubsauger oder Pinsel gereinigt werden, um einen erhöhten Stromverbrauch zu vermeiden. ■ Falls vorhanden: Wandabstandshalter montieren, um die ausgewiesene Energieaufnahme des Gerätes zu erreichen (siehe Montageanleitung). Ein reduzierter Wandabstand schränkt das Gerät in seiner Funktion nicht ein. Die Energieaufnahme kann sich dann geringfügig ändern. Der Abstand von 75 mm darf nicht überschritten werden. Betriebsgeräusche Ganz normale Geräusche Brummen Motoren laufen (z. B. Kälteaggregate, Ventilator). Blubbernde, surrende oder gurgelnde Geräusche Kältemittel fließt durch die Rohre. Klicken Motor, Schalter oder Magnetventile schalten ein/aus. Knacken Automatische Abtauung erfolgt. Geräusche vermeiden Das Gerät steht uneben Bitte richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfüße oder legen Sie etwas unter. Das Gerät “steht an” Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg. Behälter oder Abstellflächen wackeln oder klemmen Prüfen Sie bitte die herausnehmbaren Teile und setzen Sie sie eventuell neu ein. Flaschen oder Gefäße berühren sich Rücken Sie bitte die Flaschen oder Gefäße leicht auseinander.de

Kleine Störungen selbst beheben Bevor Sie den Kundendienst rufen: Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können. Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit! Störung Mögliche Ursache Abhilfe Temperatur weicht stark von der Einstellung ab. In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten ausschalten. Ist die Temperatur zu warm, prüfen Sie nach wenigen Stunden, ob eine Temperaturannäherung erfolgt ist. Ist die Temperatur zu kalt, prüfen Sie am nächsten Tag die Temperatur nochmal. Die Beleuchtung funktioniert nicht. Bild 1/10 Der Lichtschalter klemmt. Prüfen, ob der Lichtschalter sich bewegen lässt. Bild 1/9 Die Beleuchtung ist defekt. (Siehe Kapitel Beleuchtung.) Im Kühlraum ist es zu kalt. Kältere Gefrierraum- Temperaturen können auch kältere Kühlraum- Temperaturen bewirken. Dies ist kältetechnisch bedingt. Temperatur im Kühlraum etwas wärmer stellen. Falls dies nicht ausreicht, z. B. bei zu kalten Raumtemperaturen, stellen Sie auch noch die Gefrierraum- Temperatur wärmer. Keine Anzeige leuchtet. Stromausfall; die Sicherung hat ausgelöst; der Netzstecker sitzt nicht fest. Netzstecker anschliessen. Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen.de

Störung Mögliche Ursache Abhilfe Die Temperatur im Gefrierraum ist zu warm. Häufiges Öffnen des Gerätes. Gerät nicht unnötig öffnen. Die Be- und Entlüftungsöffnungen sind verdeckt. Hindernisse entfernen. Einfrieren größerer Mengen frischer Lebensmittel. Max. Gefriervermögen nicht überschreiten. Gefrierraum-Tür war lange Zeit offen; Temperatur wird nicht mehr erreicht. Der Verdampfer (Kälteerzeuger) im Nofrost-System ist so stark vereist, dass er nicht mehr vollautomatisch abtaut. Zum Abtauen des Verdampfers, Gefriergut mit den Fächern entnehmen und gut isoliert an einem kühlen Platz lagern. Gerät ausschalten und von der Wand wegrücken. Gerätetür offen lassen. Nach ca. 20 Min. beginnt das Tauwasser in die Verdunstungsschale auf der Geräterückseite zu laufen. Bild * Um ein Überlaufen der Verdunstungsschale in diesem Fall zu vermeiden, Tauwasser mit einem Schwamm aufsaugen. Wenn kein Tauwasser mehr in die Verdunstungsschale läuft, ist der Verdampfer abgetaut. Innenraum reinigen. Gerät wieder in Betrieb nehmen.de

Kundendienst Einen Kundendienst in Ihrer Nähe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an. Sie finden diese Angaben auf dem Typenschild. Bild + Bitte helfen Sie durch Nennung der Erzeugnis- und Fertigungsnummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten. Reparaturauftrag und Beratung bei Störungen Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst- Verzeichnis. D 01801 22 33 55 0,039 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min. A 0810 240 260 CH 0848 840 040en

9*+Robert Bosch Hausgeräte GmbH Carl-Wery-Straße 34 81739 München DEUTSCHLAND
