SRU7040 - Controle remoto universal PHILIPS - Manual de utilização gratuito

Tipo de produto	Controle remoto universal
Marca	Philips
Modelo	SRU7040
Número de dispositivos controláveis	4 (TV, DVD/VCR, STB, AMP)
Pilhas	2 pilhas de lítio CR2025
Dimensões (aprox.)	22 x 5 x 2,5 cm
Peso (aprox.)	120 g (com pilhas)
Alcance infravermelho	Até 10 metros
Funções principais	Controle de volume, mudança de canal, teletexto, menu, navegação, teclas numéricas, tecla Shift
Modo aprendizagem	Sim, aprendizagem de funções a partir de outro controle remoto
Pesquisa automática de códigos	Sim
Digitação manual de códigos	Sim
Compatibilidade de marcas	Philips e outras marcas (lista de códigos fornecida)
Indicadores luminosos	TV, DVD/VCR, STB, AMP
Tecla Shift	Sim, para acessar funções secundárias
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar solventes.
Segurança	Não expor à umidade, não abrir. Usar apenas as pilhas recomendadas.
Peças de reposição e reparabilidade	Pilhas de reposição disponíveis. Nenhuma peça reparável pelo usuário.
Informações gerais	Manual disponível em PDF em notice-facile.com. Assistência Philips.

Perguntas frequentes - SRU7040 PHILIPS

Como instalar as pilhas do controle remoto Philips SRU7040 ?

Pressione na borda do compartimento de pilhas, deslize para abrir, insira duas pilhas de lítio CR2025 (lado do texto para cima) e feche a tampa.

O que fazer se o controle remoto não controlar minha televisão ?

Verifique primeiro se as pilhas estão em bom estado. Se o indicador TV piscar mas o aparelho não reagir, tente uma pesquisa automática de código ou uma digitação manual usando a lista de códigos fornecida.

Como programar o controle remoto para outro aparelho ?

Selecione o modo desejado (TV, DVD/VCR, STB, AMP) com a tecla SELECT e, em seguida, faça uma pesquisa automática ou digite o código de 4 dígitos correspondente à marca e ao modelo do aparelho.

O controle remoto pode aprender funções do meu controle remoto original ?

Sim, use o modo aprendizagem: mantenha pressionadas as teclas LEARN e a tecla alvo e, em seguida, pressione a tecla do controle remoto original frente a frente.

Como restaurar as configurações de fábrica do SRU7040 ?

Mantenha pressionadas as teclas 1 e 6 por 3 segundos até que um indicador acenda, depois pressione as teclas 9, 8, 1 em ordem. O indicador pisca duas vezes para confirmar.

Os indicadores piscam quatro vezes após cada pressão. O que fazer ?

Isso indica que as pilhas estão fracas. Substitua-as por duas pilhas de lítio CR2025 novas.

Como controlar o volume de um amplificador no modo STB ?

Modifique a atribuição dos comandos de volume: no modo STB, mantenha 1 e 6, digite 9,9,3, selecione AMP e pressione OK. O indicador AMP pisca duas vezes.

Posso controlar uma segunda televisão com este controle remoto ?

Sim, reconfigure o modo STB para uma segunda televisão: selecione STB, mantenha 1 e 6, digite 9,9,2, depois selecione TV e pressione 1. Em seguida, programe os códigos da segunda televisão.

Onde encontrar a lista de códigos para meu controle remoto ?

A lista de códigos está no verso do manual do usuário, ou você pode consultar o site www.philips.com/urc para configuração online.

O que fazer se nenhuma tecla funcionar e o indicador não acender ?

Verifique a inserção das pilhas (lado correto e contato). Se o problema persistir, substitua as pilhas por novas. Se o indicador permanecer apagado, entre em contato com o serviço de assistência Philips.

MANUAL DE UTILIZADOR SRU7040 PHILIPS

PR Manual de utilização 94

Quick, Clean & Easy Setup www.philips.com/urc

Contents

4. Posibilidades extra

1. Introdução 94
2. Instalar o telecomando 94-97

Substituir as pilhas 94

Testar o telecomando 95

Programar o telecomando 95-97

1. Teclas e funções 97-98
2. Possibilidades extra 98-101

Ensinar uma tecla 98-99

Ajustar a seleção de dispositivo (selector de Modo) ..... 99-100

Adicionar uma função de telecomando 100

Atribuir o controlo do volume a outro modo ..... 100-101

Repor as definições originais do telecomando 101

1. Resolução de problemas 101-102
2. Precisa de ajuda? 102

Lista de códigos de todas as marcas/equipamentos ..... 103-126

Informações ao consumidor....130

1. Introdução

Parabéns pela sua aquisição do telecomando universal Philips SRU 7040.

Depois de instalar o telecomando, pode comandar com ele um máximo de 4 aparelhos diferentes: uma TV, um leitor/gravador de DVD ou um videogravador, o modo STB (caixa set-top, descodificador de satélite ou de cabo) e um amplificador/receptor. Encontrará informação sobre como preparar este telecomando para utilização no capítulo 'Instalar o telecomando'.

2. Instalar o telecomando

• Já vem colocadas as pilhas no compartimento das pilhas do SRU 7040. Retire simplesmente a prata de protecção da pilha e o SRU 7040 está pronto a ser usado.
• Se os LEDs indicadores (TV, DVD/VCR, STB e AMP) piscam quatro vezes sempre que carrega numa tecla, o telecomando está a indicar que as pilhas estão a ficar fracas. Substitua as pilhas velhas por pilhas de lítio CR2025 novas. Veja 'Substituir as pilhas'.

Substituir as pilhas

1 Carregue no rebordo do compartimento das pilhas conforme ilustrado. Mantenha o rebordo carregado e faça deslizar o compartimento para fora.

2 Coloque duas pilhas de lítio CR2025 novas no compartimento das pilhas, conforme ilustrado. Certifique-se de que deixa o lado das pilhas onde se encontra o texto voltado para cima.

3 Faça deslizar a tampa de volta para o lugar e encaixe-a com firmeza em posição.

Testar o telecomando

O telecomando vem programado para comandar a maior parte dos aparelhos Philips. Dado que o SRU 7040 pode usar sinais diferentes para cada marca e até para modelos diferentes da mesma marca, é aconselhável experimentar se o aparelho que vai usar responde ao SRU 7040. O exemplo seguinte (TV) mostra-lhe como fazer isto. Pode repetir as mesmas instruções para outros aparelhos (DVD, videogravador, etc.) que deseje comandar utilizando o SRU 7040.

Exemplo de TV:

1 Ligue manualmente a TV ou use o telecomando original para a ligar. Sintonize o canal 1.

2 Pressione a tecla SELECT para selecionar TV. Pressione a tecla até o LED TV acender. Se o LED não acender, verifique se as pilhas estão correctamente colocadas (veja 'Substituir as pilhas').

3 Verifique se todas as teclas estão a funcionar. Para uma panorâmica das teclas e respectivas funções, veja '3. Teclas e funções'.

Se a TV responder correctamente a todos os comandos das teclas, o SRU 7040 está pronto a ser usado.

- Se o aparelho não responder de maneira nenhuma ou se não responder a todos os comandos das teclas, siga as instruções de 'Programar o telecomando', ou, para programação em linha, vá ao endereço: www.philips.com/urc

Programar o telecomando

Isto só é necessário se a marca do seu aparelho não responder ao SRU 7040. Se for esse o caso, é porque o SRU 7040 não reconhece a marca e/ou o modelo do aparelho e necessita de programar o telecomando para que o reconhecimento seja feito.

O exemplo seguinte (TV) mostra-lhe como fazer isto. Pode repetir as mesmas instruções para outros aparelhos (DVD, videogravador, etc.) que deseje comandar utilizando o SRU 7040.

Nota: O segundo modo (DVD/VCR) pode ser usado para comandar o leitor/gravador de DVD ou o VCR (videogravador).

Programar automaticamente o telecomando

O telecomando procura agora automaticamente o código correcto para a marca do aparelho.

Exemplo de TV:

1 Certifique-se de que a TV está ligada e seleccione um canal (por exemplo o canal 1) utilizando o telecomando original ou as teclas da TV. O SRU 7040 emite o sinal 'desligar TV' para todos os modelos de TV armazenados na memória.

- Se o aparelho é um leitor/gravador de DVD ou um videogravador, coloque um disco ou uma cassete e inicie a reprodução.

2 Pressione a tecla SELECT para seleccionar TV. Pressione a tecla até o LED TV acender.
3 Mantenha depois as teclas 1 e 3 pressionadas simultaneamente durante três segundos, até o LED TV piscar duas vezes e ficar depois iluminado.
4 Pressione e fixe a tecla de standby do SRU 7040.

- O SRU 7040 começa agora a emitir, um por um, todos os sinais de 'desligar TV' conhecidos.

De cada vez que é enviado um código, o LED TV acende.

5 Quando a TV se desligar (standby), solte imediatamente a tecla de standby do SRU 7040.
- O SRU 7040 encontrou agora um código que funciona com a sua TV.
6 Verifique se é possível usar todas as funções da TV com o SRU 7040.

• Se não for este o caso, pode repetir a programação automática. O SRU 7040 procurará então um código que funcione melhor.
• Quando o SRU 7040 acabar de verificar todos os códigos conhecidos, a pesquisa parará automaticamente e o LED TV deixará de piscar.
• A programação automática de um televisor demora um máximo de 5 minutos. Para DVD/VCR, STB e AMP, este tempo é de 2 minutos.

Programar manualmente o telecomando

Exemplo de TV:

1 Ligue manualmente a TV ou use o telecomando original para a ligar. Sintonize o canal 1.
2 Procure a marca do televisor na lista de códigos que se encontra na parte de trás deste manual. São indicados um ou mais códigos de quatro dígitos para cada marca. Tome nota do primeiro código.

Preste atenção! Há tabelas diferentes para TV, vídeo, DVD, etc.

No nosso website www.philips.com/urc pode seleccionar directamente o número de tipo do aparelho para encontrar o código correcto.

Certifique-se de que utiliza os códigos da tabela correcta.

3 Pressione a tecla SELECT para seleccionar TV. Pressione a tecla até o LED TV acender.

4 Mantenha depois as teclas 1 e 3 pressionadas simultaneamente durante três segundos, até o LED TV piscar duas vezes e ficar depois iluminado.

5 Introduza então o código que anotou no passo 2, utilizando as teclas numéricas.

– O LED TV pisca agora duas vezes.

Se o LED piscar uma vez por um período prolongado, isso significa que o código não foi correctamente inserido ou que foi inserido o código errado. Recomece a partir do passo 2.

6 Aponte o SRU 7040 à TV e verifique se esta responde correctamente.

Se a TV responder a todos os comandos das teclas, o SRU 7040 está pronto a ser usado. Não se esqueça de tomar nota do código.

- Se o aparelho não responder de maneira nenhuma, ou não responder a todos os comandos, recomece a partir do passo 2 e experimente o código seguinte da lista.

3. Teclas e funções

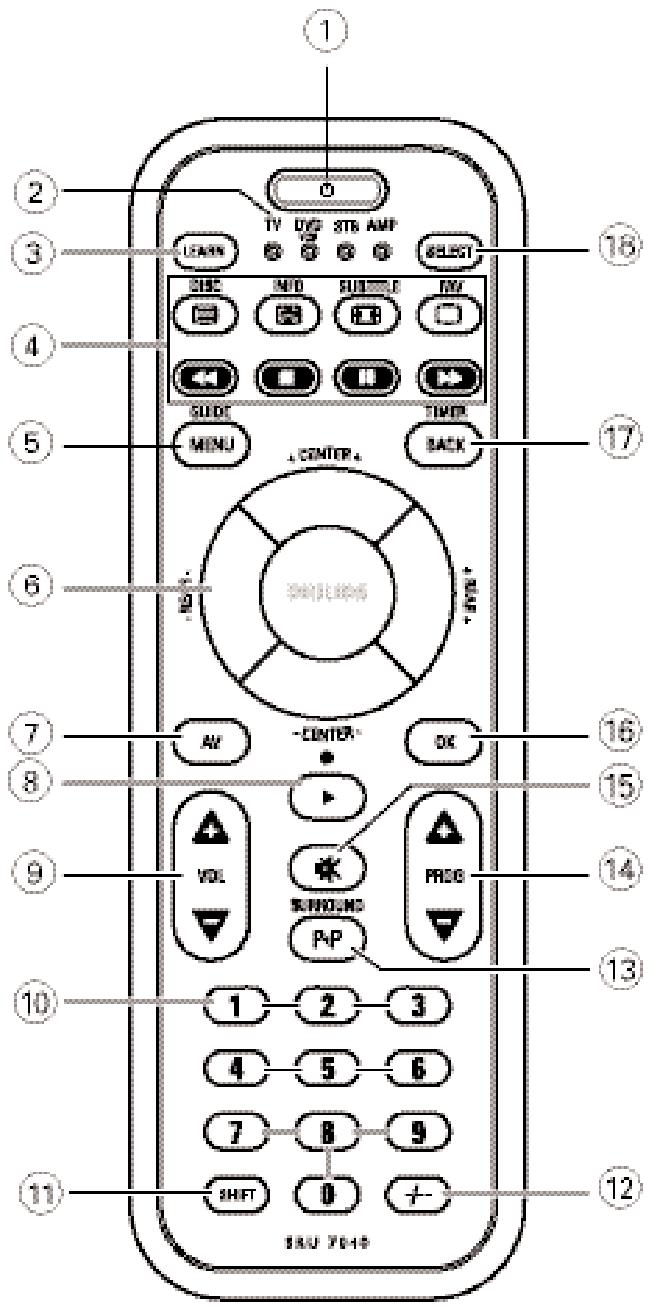

A ilustração da página 3 dá uma panorâmica de todas as teclas e respectivas funções.

① Standby.....liga ou desliga o modo TV, DVD/VCR, STB e AMP.
② LEDs indicadores
③ LEARN ..... active o modo de aprendizagem do SRU 7040.
④ - teletexto ligado/desligado (menu de disco)

- tecla vermelha de teletexto

- rebobinar (VCR/DVD)

⑤ MENU ....... activa e desactiva o menu.
⑥ Teclas do cursor .. cursor para cima, para baixo, para a esquerda, para a direita num menu.

⑦ AV.... alterna entre as entradas externas do equipamento.
⑧ ▶ ...... ler (VCR/DVD)
⑨ -VOL + ....ajusta o volume da TV ou da AMP.
⑩ Teclas numéricas . - escolha directa de canais e outras funções. - teclas de seleção de fonte no modo de amplificador (juntamente com SHIFT).
⑪ SHIFT ....... para funções extra. Quando se carrega ao mesmo tempo que uma segunda tecla, a segunda tecla adquire outra função. Por exemplo:

SHIFT + 📄 ....instala a TV.

SHIFT + 📄 ..... guarda as definições da TV.

Experimente outras combinações com a tecla Shift no aparelho para descobrir as funções disponíveis.

Só estão disponíveis as funções existentes no telecomando original.

⑫ -/-- ...... selecciona entre números de canais de um e dois dígitos.
⑬ P/P / SURROUND. selecciona o programa/canal anterior: selecciona os modos de surround.
⑭ - PROG + ..... selecciona um canal anterior ou seguinte.
⑮ ⚠ .... corta o som da TV ou da DVD.
⑯ OK ..... confirma a seleção.
⑰ BACK......recua um nível dentro do menu ou desactiva o menu.
⑱ SELECT ..... selecciona o modo TV, DVD/VCR, STB ou AMP.

Se o aparelho não responder de maneira nenhuma ou se não responder a todos os comandos das teclas, siga as instruções de 'Programar o telecomando'. É possível que necessite de inserir outro código para o aparelho.

4. Possibilidades extra

Ensinar uma tecla

Se sentir falta de algumas funções do telecomando original, o SRU 7040 pode aprender essas funções a partir do telecomando original. Pode guardar uma função em qualquer uma das teclas disponíveis do SRU 7040, excepto LEARN, SELECT e SHIFT. Qualquer função que já esteja guardada numa tecla será apagada.

Exemplo de videogravador:

Certifique-se de que tem o telecomando original do videogravador.

1 Pressione a tecla SELECT para seleccionar VCR. Pressione a tecla até o LED VCR acender.

2 Mantenha a tecla LEARN e a tecla alvo no SRU 7040 premidas em simultâneo durante 5 segundos, até que o LED VCR pisque duas vezes, e depois fique aceso.

3 Coloque os dois telecomandos em cima de uma superfície plana (como uma mesa de café) e aponte-os um para o outro com cerca de 5 - 10cm entre eles.

4 Carregue na tecla que quer copiar do telecomando original.

Se o SRU 7040 tiver aprendido o código, o LED VCR pisca duas vezes para confirmar que o sinal foi guardado.
Se o LED VCR piscar uma vez durante um período mais longo, o SRU 7040 não aprende o sinal de IR. Tente algumas vezes e verifique se os telecomandos estão alinhados como se descreve no passo 3.

Se o SRU 7040 não conseguir aprender o código depois de tentar várias vezes, é possível que:

• o sinal de IR do seu aparelho original esteja fora do raio de acção (o SRU 7040 só consegue aprender sinais de IR com um sinal de portadora de 30-60kHz),
  — a memória do SRU 7040 esteja cheia,
• o SRU 7040 tenha interrompido o processo de aprendizagem após 20 segundos sem encontrar sinais de IR. Verifique se o telecomando original está a funcionar bem.

Ajustar a selecção de dispositivo (selector de Modo)

O SRU 7040 vem programado de fábrica para comandar TV, DVD (ou VCR), STB (caixa set-top, descodificador de satélite ou de cabo) e AMP (amplificador). Pode seleccionar o aparelho que deseja comandar utilizando a tecla SELECT (selector de modo). Cada opção permite comandar um único aparelho. Se o desejar, pode programar a tecla SELECT (selector de modo) para seleccionar um tipo de aparelho diferente. Por exemplo, se desejar comandar uma segunda TV. No exemplo seguinte, verá como configurar a tecla STB para uma segunda TV.

1 Ligue a segunda TV.
2 Pressione a tecla SELECT para seleccionar STB. Pressione a tecla até o LED STB acender.

3 Mantenha depois as teclas 1 e 6 do SRU 7040 pressionadas simultaneamente durante três segundos, até o LED STB piscar duas vezes e ficar depois iluminado.

4 Pressione as teclas 9, 9 e 2 por esta ordem.

5 Pressione a tecla SELECT para seleccionar TV. Pressione a tecla até o LED TV acender.

6 Pressione a tecla 1.

- O LED STB pisca agora duas vezes. STB permitir-lhe-á agora comandar a segunda TV.

7 Programe o SRU 7040 para comandar a segunda TV. Veja 'Programar o telecomando'.

Adicionar uma função ao telecomando

Se deseja adicionar uma função ao SRU 7040, pode contactar a linha de serviço Philips para Telecomando Universal para pedir o código de cinco dígitos para a função extra.

Atribuir o controlo do volume a outro modo

Os comandos do volume (Vol +,Vol - e 📣) do SRU 7040 estão atribuídos à TV ou ao amplificador/receptor; dependendo do aparelho que tenha seleccionado:

MODO COMANDOS DO VOLUME

Seleccionado o modo TV......Os comandos do volume funcionam com a TV

Seleccionado o modo DVD (VCR) ......Os comandos do volume funcionam com a TV

Seleccionado o modo STB......Os comandos do volume funcionam com a TV

Seleccionado o modo AMP....Os comandos do volume funcionam com o amplificador/receptor

Se desejar uma programação diferente, é possível alterar a atribuição do controlo do volume. Por exemplo: No modo STB, deseja usar o comando de volume do amplificador/receptor

1 Pressione a tecla SELECT para seleccionar STB. Pressione a tecla até o LED STB acender.

2 Mantenha depois as teclas 1 e 6 do SRU 7040 pressionadas simultaneamente durante três segundos, até o LED STB piscar duas vezes e ficar depois iluminado.

3 Pressione as teclas 9, 9 e 3 por esta ordem.

4 Pressione a tecla SELECT para seleccionar AMP. Pressione a tecla até o LED AMP acender.

- O LED AMP pisca duas vezes para confirmar a nova configuração. Agora pode usar os commandos do volume AMP no modo STB.

Repor as funções originais do telecomando

1 Mantenha as teclas 1 e 6 do SRU 7040 pressionadas simultaneamente durante três segundos, até um dos LEDs (TV, DVD/VCR, STB, AMP) acender.

2 Pressione as teclas 9, 8 e 1 por esta ordem.

- O LED pisca duas vezes. Foram agora repostas todas as funções originais e foram eliminadas todas as funções extra.

5. Resolução de problemas

- Problema

— Solução

- Os LEDs indicadores (TV, DVD/VCR, STB e AMP) piscam quatro vezes sempre que carrega numa tecla.

- O telecomando está a indicar que as pilhas estão a ficar fracas.

Substitua as pilhas velhas por pilhas de lítio CR2025 novas.

- O aparelho que deseja comandar não responde e o respectivo LED (TV, DVD/VCR, STB, AMP) não pisca quando pressiona uma tecla.

— Substitua as pilhas velhas por pilhas de lítio CR2025 novas.

- O aparelho que deseja comandar não responde mas o respectivo LED (TV, DVD/VCR, STB, AMP) pisca na janela do selector quando pressiona uma tecla.

- Aponte o SRU 7040 ao aparelho e certifique-se de que não há obstruções entre o SRU 7040 e o aparelho.

• O SRU 7040 não responde correctamente aos comandos.
• Poderá estar a usar o código errado. Experimente voltar a programar o SRU 7040 utilizando outro código indicado para a marca do seu aparelho ou faça a reinicialização do telecomando para procurar automaticamente o código correcto.

Se ainda assim o aparelho não responder, contacte a nossa linha de ajuda.

- As teclas de teletexto não funcionam.

• Veja se a sua TV está equipada com teletexto.
• Tem dificuldade em usar todas as funções do aparelho.
• O SRU 7040 poderá precisar de ser adaptado ao modelo do aparelho.

Contacte a nossa linha de ajuda para pormenores.

• A marca do aparelho não consta da lista de códigos.
  — Experimente programar automaticamente o SRU 7040.

Veja 'Programar automaticamente o telecomando'.

- Nenhum dos códigos funciona durante a programação manual do telecomando.

- Se for este o caso, siga as instruções para 'Programar automaticamente o telecomando'.

6. Precisa de ajuda?

Caso tenha quaisquer dúvidas relativamente ao SRU 7040/10, pode sempre contactar-nos. Encontrará a informação para contacto a seguir à lista de códigos, na parte de trás deste manual.

Leia atentamente este manual antes de telefonar. Pode resolver você mesmo a maior parte das dificuldades. Se não conseguir encontrar resposta para os seus problemas, tome nota dos detalhes do aparelho indicados na lista de códigos, na parte de trás deste manual. Isto ajudará os nossos operadores a assisti-lo melhor e mais rapidamente. Procure os números dos modelos nas instruções que recebeu com o aparelho ou na parte de trás do mesmo.

Quando telefonar para a linha de ajuda, certifique-se de que tem o aparelho à mão para que os nossos operadores o possam ajudar a ver se o telecomando está a funcionar correctamente.

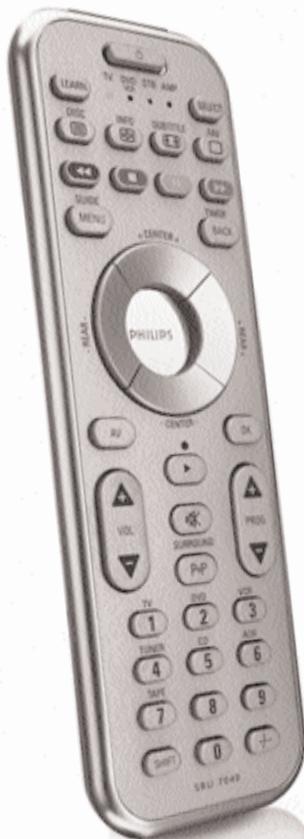

O número de modelo do seu telecomando universal Philips é SRU 7040/10.

Data de aquisição:

...../...../.....

(dia/mês/ano)

SETUP CODES FOR TV

A.R.Systems.....0064, 0583, 0401, 0482

Accent....0064,0583,0036

Accuphase....0583

Acura....0583,0064,0036

Adcom. 0652

Addison 0135,0680

Admiral ..... 0114, 0120, 0190, 0390

Adyson 0243, 0244

Agashi 0243,0244

Agazi 0243

AGB. 0543

Agef. 0114

Aiko ..... 0243, 0036, 0398, 0099, 0062

0388, 0218, 0244, 0243

Aim 0064, 0099, 0583, 0482

0733, 0832

Aiwa 0728,1943

Akai ..... 0036, 0062, 0064, 0099, 0190

0218, 0243, 0244, 0245, 0378, 0388

0398, 0475, 0500, 0507, 0543, 0575

0579, 0583, 0633, 0658, 0729, 0741

0742, 0839, 1564

Akashi 0036

Akiba ..... 0064, 0245, 0309, 0321, 0482

0583

Akira 0445

Akito 0064,0583

Akura ..... 0036, 0064, 0245, 0303, 0309

0386, 0695, 0741, 1064

Alaron 0243

Alba ..... 0036, 0063, 0064, 0190, 0243

0245, 0262, 0274, 0382, 0398, 0445

0458, 0514, 0695, 0741, 1064, 0583

Alcyon....0103

Allorgan....0233, 0244, 0321

Allstar 0064,0583

Ambassador 0204

Amplivision 0244, 0397, 0427

Amstrad . . . . 0036, 0064, 0204, 0245, 0398

0543, 1064, 0583

Anam....0036

Anam National 0677

Anex 0448

Anglo....0036

Anitech.....0036, 0064, 0103, 0309, 0583

Ansonic .... 0397, 0064, 0036, 0695, 0401

0190, 0319, 0286, 0274, 0455, 0319

0131, 1464

AOC 0036,0120,0135

Apollo 0500

Arc en Ciel ..... 0426, 0136, 0595, 0223

0528

Arcam 0243,0244

Ardem....0064,0741

Aristona. 0064, 0583

ART....1064

Arthur Martin ..... 0427, 0190, 0264

ASA 0132, 0373, 0114, 0131

Asberg....0064, 0583, 0103

Asora. 0036

Astra 0064

Asuka....0245,0244,0309

Atlantic 0064, 0583, 0233

Atori 0036

Auchan 0427,0190

Audiosonic.....0064, 0583, 0244, 0401

0397, 0741, 0364, 0742, 0245, 0513

0455, 0036, 0136, 0847

Audioton 0244, 0455, 0513

Ausind....0103

PR Informações ao consumidor

Eliminação do seu antigo produto

O seu produto foi desenhado e fabricado com matérias-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando este símbolo, com um latão traçado, está afixado a um produto significa que o produto é abrangido pela Directiva Europeia 2002/96/EC

Informe-se acerca do sistema de recolha selectiva local para produtos eléctricos e electrónicos.

Aja de acordo com os regulamentos locais e não descarte os seus antigos produtos com o lixo doméstico comum. A correcta eliminação do seu antigo produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública.

Guarantee

certificate

Certificat de

garantie

Garantiebewijs

Záruční list

Garantieschein

Certificado de

garantía

Certificato di

garanzia

Karta

gwarancyjna

Certificado de

garantia

Garantibevis

Takuutodistus

Εγγύηση

Гарантия

year

année

jaar

Jahr

año

rok

warranty

garantie

garantie

Garantie

garantía

gwarancyjna

anno

ano

år

vuosi

χρόνος

ГОД

garanzia

garantia

garanti

takuu

εγγύηση

гарантия

Type:

Serial nr.:

Date of purchase - Date d'achat - Koopdatum - Kaufdatum - Fecha de compra - Data di acquisto - Data da compra - Inköpsdat - Køpedatum - Kjøpedato - Ostopäivä - Нμερομηνία αγοράς - Datum nákupu - Data zakupu - Дата приобретения

20

Nome, endereço e assinatura da loja
