T36 - Casa inteligente EZVIZ - Manual de utilização gratuito

Tipo de produto	Relé Wi-Fi inteligente
Marca	EZVIZ
Modelo	T36
Dimensões (A x L x P)	43,3 x 38,5 x 18,5 mm
Alimentação	100-240 VAC, 50/60 Hz
Consumo elétrico	< 1,5 W
Temperatura de operação	-10°C a 45°C
Número de canais (relés)	2
Corrente máxima por canal	10 A
Corrente total máxima	16 A
Tensão de comutação máxima	250 V CA
Conectividade sem fio	Wi-Fi 802.11b/g/n (2,4 GHz)
Medição de potência	Sim
Compatibilidade com assistentes de voz	Amazon Alexa, Google Assistant
Aplicativo móvel	EZVIZ (iOS / Android)
Funções principais	Controle remoto, temporizador, modo comutação, modo motor, medição de potência
Instalação	Por um eletricista qualificado – desligar a corrente antes de qualquer intervenção
Manutenção	Limpar com um pano seco e macio
Segurança integrada	Proteção de potência, tensão e corrente (ajustável via aplicativo)
Conteúdo da caixa	Relé Wi-Fi, pino de reinicialização, guia de início rápido, informações regulatórias

Perguntas frequentes - T36 EZVIZ

Como adicionar o dispositivo T36 ao aplicativo EZVIZ?

Conecte seu telefone à rede Wi-Fi, abra o aplicativo EZVIZ, crie uma conta ou faça login. Toque no ícone de adicionar dispositivo, escaneie o código QR localizado na parte traseira do dispositivo ou na capa do manual, e siga o assistente. Uma vez adicionado, o LED fica azul fixo.

O que fazer se o dispositivo não conectar ao Wi-Fi?

Verifique se o roteador está ligado e se a rede Wi-Fi está transmitindo em 2,4 GHz. Certifique-se de que a senha Wi-Fi está correta. Reinicialize o dispositivo mantendo o botão RESET pressionado por 5 segundos com um pino, e repita o procedimento de adição no aplicativo.

Como redefinir o relé Wi-Fi T36 para as configurações de fábrica?

Use o pino fornecido para pressionar o botão RESET localizado na parte traseira do dispositivo e mantenha pressionado por 5 segundos. O LED piscará para confirmar a redefinição. Todas as configurações serão apagadas.

Posso controlar o T36 com Amazon Alexa?

Sim. Ative a skill EZVIZ no aplicativo Alexa, conecte sua conta EZVIZ e autorize o acesso. Descubra os dispositivos por comando de voz ou menu. Depois, você pode controlar o relé por voz (ex: 'Alexa, acenda a sala').

Como configurar o modo motor no T36?

No aplicativo EZVIZ, selecione o dispositivo e depois 'Modo motor'. Você pode usar os botões Avançar, Recuar e Pausa. Configure a inversão do motor, a rotação dos botões e faça uma calibração de deslocamento se necessário. Este modo permite controlar um motor AC bidirecional.

Qual é a carga máxima suportada por canal?

Cada canal pode suportar uma corrente máxima de 10 A e uma tensão de comutação máxima de 250 V CA. A corrente total nos dois canais não deve exceder 16 A.

O aplicativo não encontra o dispositivo durante a adição, o que fazer?

Verifique se o LED do dispositivo está piscando rapidamente (modo de configuração). Se não estiver, reinicialize o dispositivo. Certifique-se de que seu telefone está conectado à mesma rede Wi-Fi que você deseja configurar. Reinicie o aplicativo ou desative/ative o Wi-Fi.

Como compartilhar o acesso do T36 com outro usuário?

No aplicativo EZVIZ, abra a página de detalhes do dispositivo, toque no ícone de compartilhamento (em forma de pessoa). Insira o endereço de e-mail do destinatário (deve ter uma conta EZVIZ) e confirme. O compartilhamento pode ser temporário ou permanente.

O que significa um LED vermelho?

Um LED vermelho fixo geralmente indica que o dispositivo não está conectado ao roteador Wi-Fi ou que há um erro de conexão. Verifique a conexão de rede e, se necessário, reinicie o dispositivo e repita o procedimento de adição.

Como exportar os dados do histórico de consumo elétrico?

No aplicativo EZVIZ, acesse as configurações do dispositivo (modo comutação). Toque em 'Exportação de dados do histórico'. Os dados serão enviados por e-mail para o endereço associado à sua conta EZVIZ. A exportação inclui as medições de potência no período selecionado.

MANUAL DE UTILIZADOR T36 EZVIZ

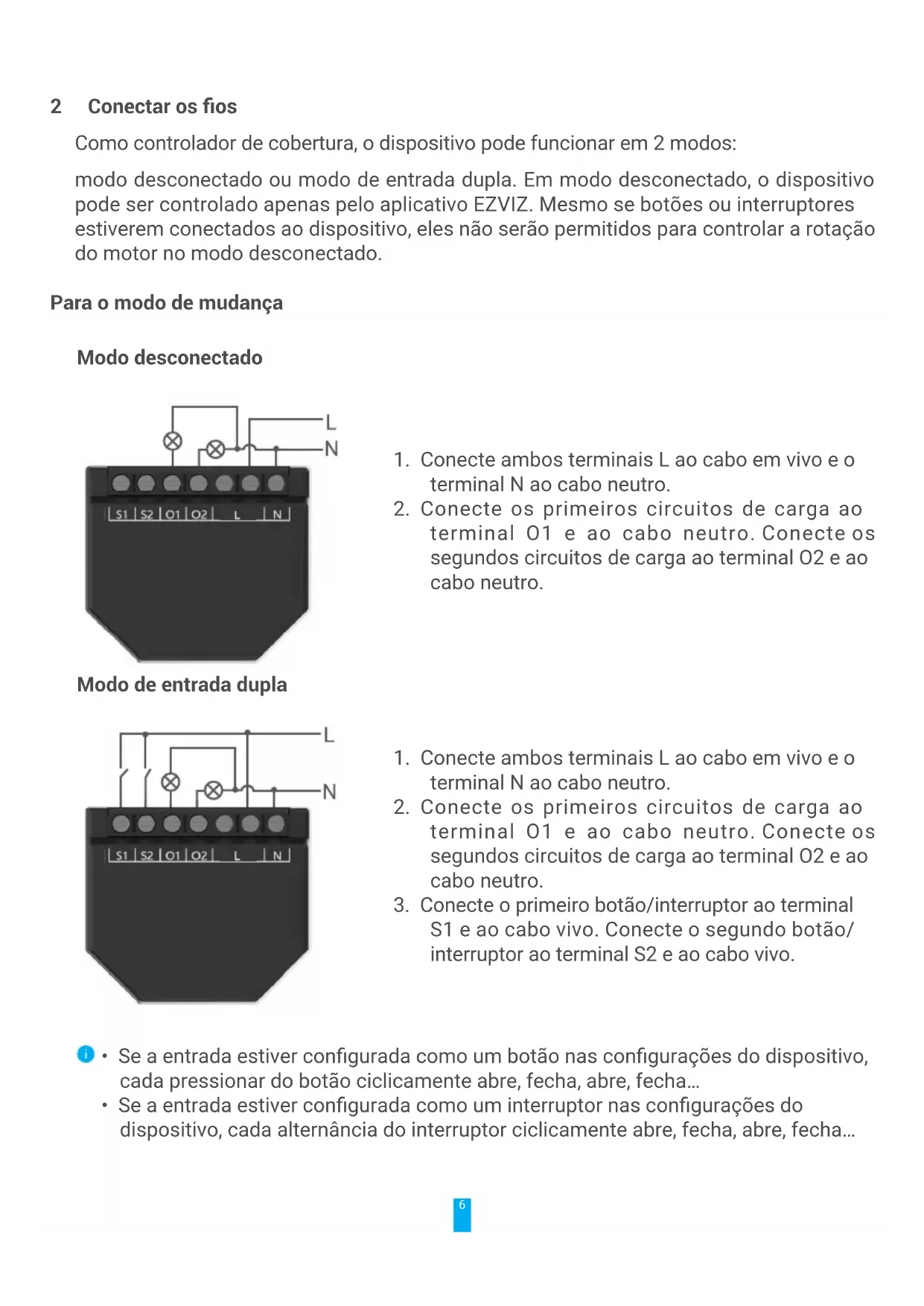

modo desconectado ou modo de entrada dupla. Em modo desconectado, o dispositovo pode ser controlado apenas pelo aplicativo EZVIZ. Mesmo se botoes ou interruptores estiverem connectados ao dispositovo, eles não seront permitidos para controlar a rotação do motor no modo desconectado.

Para o modo de mudança

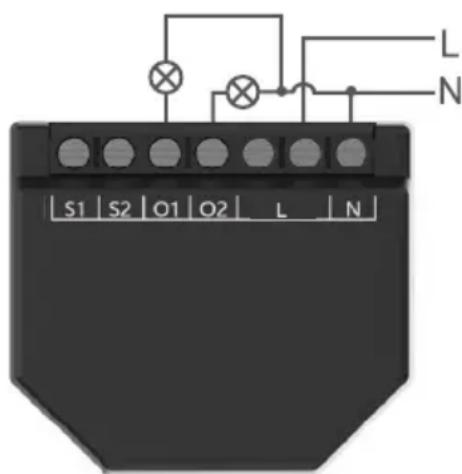

Modo desconectado

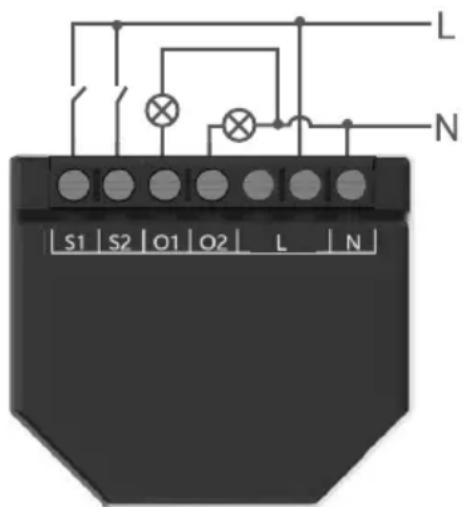

Modo de entrada dupla

1. Conecte ambos terminais L ao cabo em vivo e o terminal N ao cabo neutro.

2. Conecte os primeiros circuitos de cargo ao terminal 01 e ao cabo neutro. Conecte os segundos circuitos de cargo ao terminal 02 e ao cabo neutro.

3. Conecte ambos terminais L ao cabo em vivo e o terminal N ao cabo neutro.

4. Conecte os primeiros circuitos de cargo ao terminal 01 e ao cabo neutro. Conecte os segundos circuitos de cargo ao terminal 02 e ao cabo neutro.

5. Conecte o primeiro botão/interruptor ao terminal S1 e ao cabo vivo. Conecte o segundo botão/ interruptor ao terminal S2 e ao cabo vivo.

6. Se a entrada estiver configurada como um botão nas configurações do disposítivo, cada pressionar do botão ciclicamente abre, fecha, abre, fecha...

7. Se a entrada estiver configura como um interruptor nas configurações do disposítivo, cada alternária do interruptor ciclicamente abre, fecha, abre, fecha...

1. Conecte ambos terminais L ao cabo em vivo e o terminal N ao cabo neutro.

2. Conecte o terminal/cabo comum do motor ao cabo neutro. Conecte os terminais/cabos de direção do motor aos terminais 01 e 02.

3. Conecte ambos terminais L ao cabo em vivo e o terminal N ao cabo neutro.

4. Conecte o terminal/cabo comum do motor ao cabo neutro. Conecte os terminais/cabos de direção do motor aos terminais 01 e 02.

5. Conecte o primeiro botão/interruptor ao terminal S1 e ao cabo vivo. Conecte o segundo botão/ interruptor ao terminal S2 e ao cabo vivo.

Casos as entradas estejam configuradas como botões:

• Ao pressionar um botão quando o motor está parado, fazer o motor girar na direção correspondente até chegar ao ponto final.
  Ao pressionar o botao na mesma direcao quando o motor está girando, o para.
• Ao pressionar o botão na direção oposta, quando a cobertura está girando, inverte o movimento da cobertura até chegar ao punto final.

Casos as entradas estejam configuradas como interruptores:

• Ligar um interruptor move o motor na direção correspondente até que um punto final está alcancado. Desligar o interruptor para a rotação do motor.
• Se?), Desligar oultimate interruptor utilizes para a rotação do motor, mesmo se o除外.
• Para girar o motor na direção oposta, o除外 interruptor deve ser desligado e ligado novamente.

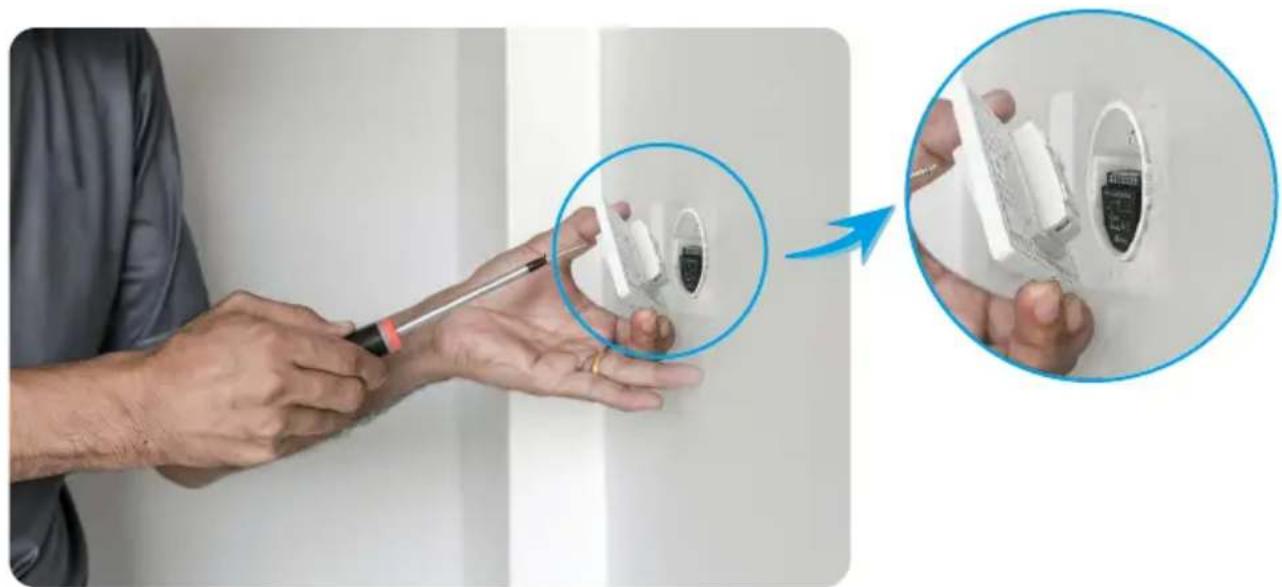

Depois de terminar a fiação, instale o disposito o interruptor ou botão consultando a figura a seguir, e(depais use uma chave de fenda para apertar o interruptor ou botão, e a instalação está completa.

A interface do aplicativo pode serDIFFERente devido a atualização da versão e a interface do aplicativo instalado em seu téléphone deve prevalcer.

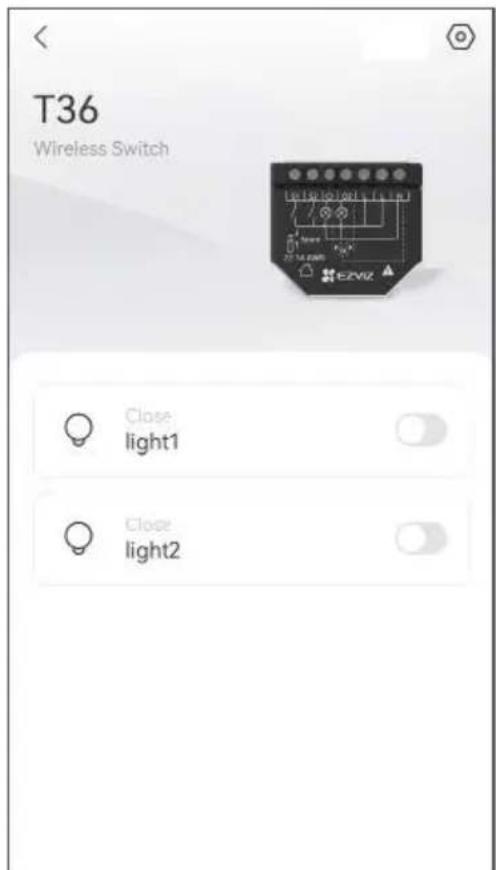

1 Págrina de relé Wi-Fi

Quando você abre o aplicativo EZVIZ, pode gerenciar seu disposito conforme necessário.

Icône Description
