MANUAL DE UTILIZADOR BGS4USIL73 BOSCH

Indicações de segurança .............................................................................. 13 Manual de instruções ...................................................................................64

Por favor, guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros. Uso a que se destina Este aparelho destina-se exclusivamente a uso privado e doméstico. Este aparelho está concebido para uma uti- lização a uma altitude de, no máximo, 2000 m acima do nível do mar.Para evitar ferimentos e danos, o aspirador não deve ser utilizado para: limpar pessoas ou animais. aspirar: − substâncias nocivas para a saúde, objectos pontia-gudos, substâncias quentes ou incandescentes. − substâncias húmidas ou líquidas. − substâncias e gases facilmente inflamáveis ou ex-plosivos. − cinzas, fuligem de lareiras e de instalações de aque- cimento central. − pó de toner de impressão e cópia. Peças de substituição, acessórios, sa- cos de aspiração As nossas peças de substituição originais, os nossos acessórios e acessórios especiais originais estão, tal como os nossos sacos de aspiração originais, adapta-dos às caraterísticas e requisitos dos nossos aspira- dores. Recomendamos-lhe, por isso, a utilização exclu- siva das nossas peças de substituição originais, dos nossos acessórios e acessórios especiais originais e dos nossos sacos de aspiração originais. Deste modo, poderá assegurar uma longa vida útil, bem como uma qualidade permanentemente elevada do rendimento de limpeza do seu aspirador. Nota: A utilização de peças de substituição, acessórios/ acessórios especiais e sacos de aspiração incorre-tos ou de qualidade inferior pode originar danos no seu aspirador, não abrangidos pela nossa garantia, caso estes danos tenham sido provocados precisa-mente pela utilização deste tipo de produtos. Indicações de segurança Este aspirador está em confor- midade com as regras técnicas reconhecidas e cumpre as in- struções de segurança aplicá- veis. Este aparelho não pode ser utilizado por crianças a partir dos 8 anos e pessoas com ca-14 pacidades físicas, sensoriais ou mentais reduzidas ou que não disponham de experiên- cia suficiente, excepto sob vigilância ou sob instruções específicas de utilização se- gura do aparelho, e desde que entendam os perigos re- sultantes da mesma. Não deixe que crianças brin- quem com o aparelho. Não permita a limpeza e ma- nutenção do aparelho pelo utilizador a crianças sem vi- gilância. Sacos de plástico e películas devem ser mantidos fora do alcance das crianças e eli- minados. >= Existe perigo de asfixia! Utilização correta Ligue o aspirador e coloque-o em funcionamento apenas de acordo com a placa de características. Nunca aspire sem o saco do filtro ou o recipiente para o pó, nem sem o filtro de proteção do motor- e o filtro de exaustão. >= O aparelho pode ser danificado! Nunca aspire com o bocal ou com o tubo em zonas próximas da cabeça. >= Corre o perigo de se ferir! Aquando da aspiração em escadas, o aparelho tem de ficar sempre mais baixo em relação ao utilizador. Não utilize o cabo de alimentação e o tubo flexível para pegar no aspirador ou para o transportar. Quando o cabo de ligação à rede deste aparelho é danificado, tem de ser substituído pelo fabricante, pelo serviço de assistência técnica deste ou por uma pessoa analogamente qualificada, para evitar perigos. Retire o cabo de alimentação por completo no caso de uma utilização superior a 30 minutos. Para desligar o aspirador da corrente, não puxe pelo cabo de alimentação, mas sim pela ficha. Não deverá entalar o cabo de alimentação nem passá- lo sobre arestas vivas. Certifique-se de que, durante o enrolamento au- tomático do cabo, a ficha não é projetada contra pes- soas, partes do corpo, animais ou objetos. >= Conduza o cabo de alimentação com o auxílio da ficha. Antes de efectuar quaisquer trabalhos no aspirador, desligue sempre a ficha da tomada. Se o aspirador estiver danificado, não o coloque em funcionamento. Em caso de anomalia, desligue a ficha da tomada. Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efectuadas pelo Serviço de Assistência Técnica auto- rizado. Proteja o aspirador de intempéries e mantenha-o afastado de fontes de humidade e de calor. Não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de protecção do motor, filtros de saída do ar, etc.). O aspirador não é adequado para ser utilizado em ob- ras de construção. >= A aspiração de entulho pode danificar o aparelho. Desligue o aparelho e retire a ficha da tomada quando não estiver a aspirar. No final da vida útil do aparelho deverá dar-lhe um destino adequado, a fim de poder ser eliminado de acordo com as normas em vigor.

Atenção A tomada tem de estar protegida por um disjuntor de, no mínimo, 16 A. No caso de o disjuntor disparar ao ligar o aspirador, tal poderá dever-se ao facto de, no mesmo circuito eléctrico, estarem simultaneamente ligados outros electrodomésticos de potência elevada. Pode evitar-se que o disjuntor dispare, regulando o aparelho para o nível de potência mais baixo antes de o ligar e seleccionando só depois um nível de potência mais elevado. Recomendações de eliminação Embalagem A embalagem protege o aspirador contra danos du- rante o transporte. Ela é feita de materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos Aparelhos usados Os aparelhos usados contêm frequentemente mate- riais com valor. Por isso, no final de vida útil do apa- relho, entregue-o ao seu vendedor ou a um centro de reciclagem para revalorização. Informe-se sobre os métodos actuais de reciclagem junto de um vende- dor ou nos serviços municipalizados. Eliminação de filtros e sacos de filtro Os materiais que compõem os filtros e os sacos de filtro são amigos do ambiente. Estes podem ser eli- minados junto com o lixo doméstico, desde que não contenham substâncias cuja eliminação por este meio seja proibida.15 Notas sobre a etiqueta energética No caso deste aspirador, trata-se de um aspirador de uso geral com um tubo primário. Para obter a eficiência energética declarada e a classe de limpeza para tapetes, utilize a escova universal comutável. Para obter a eficiência energética decla- rada e a classe de limpeza para pavimentos rijos com fendas e fissuras, utilize a escova para pavimentos rijos sem coroa de cerdas engatável incluída. Os cálculos têm como base o regulamento delegado (UE) n.º 665/2013 da Comissão Europeia de 3 de maio de 2013 que completa a diretiva 2010/30/UE. Todos os procedimentos não especificados foram exe- cutados com base na norma EN 60312-1:2017*. *Como o teste de durabilidade do motor foi realizado com o coletor de pó vazio, a durabilidade do motor terá de ser alargada em 10%, o que corresponde a uma verificação com o coletor de pó meio cheio.

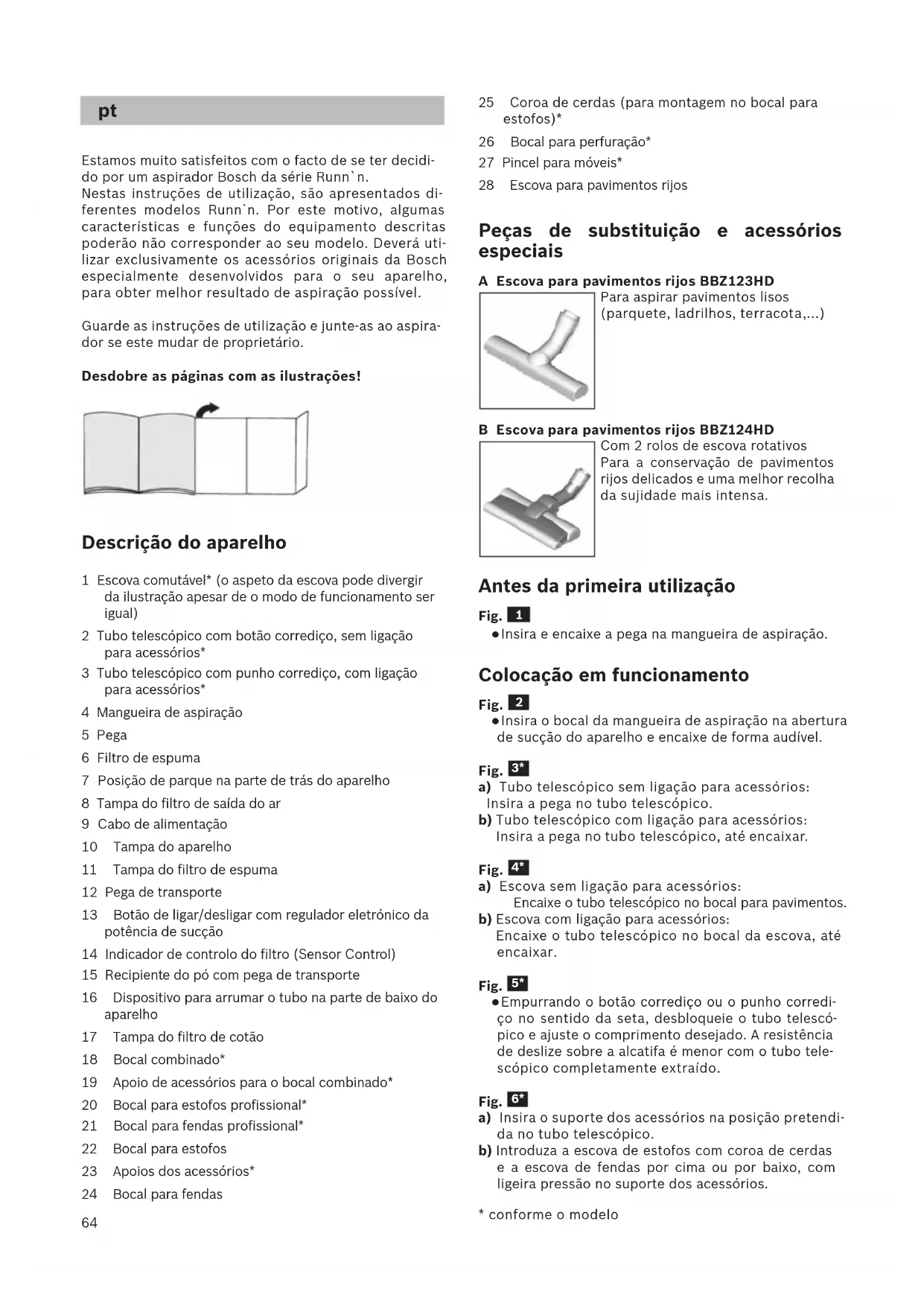

Estamos muito satisfeitos com o facto de se ter decidi- do por um aspirador Bosch da série Runn`n. Nestas instruções de utilização, são apresentados di- ferentes modelos Runn`n. Por este motivo, algumas características e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá uti- lizar exclusivamente os acessórios originais da Bosch especialmente desenvolvidos para o seu aparelho, para obter melhor resultado de aspiração possível. Guarde as instruções de utilização e junte-as ao aspira- dor se este mudar de proprietário. Desdobre as páginas com as ilustrações! Descrição do aparelho 1 Escova comutável* (o aspeto da escova pode divergir da ilustração apesar de o modo de funcionamento ser igual) 2 Tubo telescópico com botão corrediço, sem ligação para acessórios* 3 Tubo telescópico com punho corrediço, com ligação para acessórios* 4 Mangueira de aspiração 5 Pega 6 Filtro de espuma 7 Posição de parque na parte de trás do aparelho 8 Tampa do filtro de saída do ar 9 Cabo de alimentação 10 Tampa do aparelho 11 Tampa do filtro de espuma 12 Pega de transporte 13 Botão de ligar/desligar com regulador eletrónico da potência de sucção 14 Indicador de controlo do filtro (Sensor Control) 15 Recipiente do pó com pega de transporte 16 Dispositivo para arrumar o tubo na parte de baixo do aparelho 17 Tampa do filtro de cotão 18 Bocal combinado* 19 Apoio de acessórios para o bocal combinado* 20 Bocal para estofos profissional* 21 Bocal para fendas profissional* 22 Bocal para estofos 23 Apoios dos acessórios* 24 Bocal para fendas 25 Coroa de cerdas (para montagem no bocal para estofos)* 26 Bocal para perfuração* 27 Pincel para móveis* 28 Escova para pavimentos rijos Peças de substituição e acessórios especiais A Escova para pavimentos rijos BBZ123HD Para aspirar pavimentos lisos (parquete, ladrilhos, terracota,...) B Escova para pavimentos rijos BBZ124HD

Com 2 rolos de escova rotativos Para a conservação de pavimentos rijos delicados e uma melhor recolha da sujidade mais intensa. Antes da primeira utilização Fig.

Insira e encaixe a pega na mangueira de aspiração. Colocação em funcionamento Fig.

Insira o bocal da mangueira de aspiração na abertura de sucção do aparelho e encaixe de forma audível. Fig.

a) Tubo telescópico sem ligação para acessórios: Insira a pega no tubo telescópico. b) Tubo telescópico com ligação para acessórios: Insira a pega no tubo telescópico, até encaixar. Fig.

a) Escova sem ligação para acessórios: Encaixe o tubo telescópico no bocal para pavimentos. b) Escova com ligação para acessórios: Encaixe o tubo telescópico no bocal da escova, até encaixar. Fig.

Empurrando o botão corrediço ou o punho corredi- ço no sentido da seta, desbloqueie o tubo telescó- pico e ajuste o comprimento desejado. A resistência de deslize sobre a alcatifa é menor com o tubo tele- scópico completamente extraído. Fig.

a) Insira o suporte dos acessórios na posição pretendi- da no tubo telescópico. b) Introduza a escova de estofos com coroa de cerdas e a escova de fendas por cima ou por baixo, com ligeira pressão no suporte dos acessórios.65

Insira o apoio de acessórios no bocal combinado e encaixe-o no tubo de aspiração/tubo telescópico. Fig.

Pegue no cabo de alimentação pela ficha, desenrole-o até ter o comprimento pretendido e ligue a ficha. Fig.

Ligue ou desligue o aparelho, premindo o botão de ligar/desligar. Regular a potência de sucção Fig.

Rodando o botão de regulação, é possível ajustar de forma contínua a potência de sucção desejada. Potência mínima >= Para aspirar materiais delicados como, p. ex., esto- fos delicados, cortinados, etc. Potência média >= Para a limpeza diária de pouca sujidade. Potência máxima >= Para a limpeza de pavimentos robustos, pavimen- tos rijos e em caso de muita sujidade. Aspiração

Atenção As escovas são sujeitas a um certo desgaste, in- dependentemente das características do seu pa- vimento (p. ex., ladrilhos ásperos, rústicos). Por este motivo, deve verificar regularmente a sola da escova. As escovas com solas desgastadas e arestas vivas podem danificar pavimentos delicados como o parquete ou o linóleo. O fabricante não se respon- sabiliza por eventuais danos causados por escovas desgastadas. Fig.

Ajustar a escova comutável: Tapetes e alcatifas => Pavimento rijo/parquete => Se aspirar partículas maiores, assegure-se de que as aspira sequencialmente e com cuidado, de forma a não entupir o canal de aspiração da escova. Se necessário, deverá elevar a escova para poder aspi- rar as partículas de sujidade mais facilmente. Aspirar com acessórios Fig. 12* Insira os bocais no tubo de aspiração ou na pega, con- forme necessário: a) Bocal para fendas, que se destina a aspirar fendas e cantos, etc. b) Bocal para estofos, que se destina a aspirar mobi- liário estofado, cortinados, etc. c) Bocal para estofos com coroa de cerdas encaixada para aspirar caixilhos de janelas, armários, perfis, etc. Após a utilização do bocal para fendas e do bocal para estofos, volte a colocá-los nos apoios de aces- sórios. d) Bocal para fendas profissional Bocal para fendas extra longo para limpar fendas, cantos e espaços intermédios estreitos, p. ex., no automóvel, etc. e) Bocal para estofos profissional Para limpeza fácil e rigorosa de mobiliário estofado, cortinados, etc. Para limpar o bocal para estofos, aspire-o simples- mente com a pega. f) Pincel para móveis Para limpar caixilhos de janelas, armários, perfis, etc. g) Bocal para pavimentos rijos - com coroa de cerdas engatada: Para uma limpeza eficiente e, ao mesmo tempo, conservadora de pavimentos rijos (ladrilhos, parquet, etc.) - sem coroa de cerdas: Para a limpeza de sujidade em fendas e juntas

É possível retirar a coroa de cerdas pressionando ambos os encaixes no sentido da seta. Bocal para perfuração Fig. 13*

Fixe o bocal de perfuração na pega e posicione-o junto da parede, de modo a que a abertura perfura- da do bocal fique diretamente por cima do orifício que pretende abrir.

Regule o aparelho para a potência mínima e ligue-o.

A potência de sucção mantém a escova de perfu- ração na posição desejada. Recomenda-se que posteriormente aumente a potência, em função das características da superfície da parede que se pre- tende perfurar, para garantir a aderência do bocal de perfuração. Durante a perfuração, o pó fino daí resultante é aspi- rado automaticamente. Fig.

Se interromper a aspiração por pouco tempo, pode uti- lizar a posição de parque localizada na parte de trás do aparelho.

Depois de desligar o aparelho, insira o gancho da escova na posição de parque. Fig.

Ao aspirar escadas, o aparelho tem de ser posicionado em baixo, no início das escadas. Se não for suficiente, também pode transportar o aparelho pela pega de transporte ou pela pega do recipiente do pó. Após a aspiração Fig.

Desligue o aparelho.

Puxe ligeiramente o cabo de alimentação e solte-o. (O cabo enrola-se automaticamente). Fig. 17* Empurrando o botão corrediço no sentido da seta, desbloqueie e recolha o tubo telescópico.66

Para guardar o aparelho, pode utilizar o dispositivo para arrumar o tubo na parte de baixo do aparelho. a) Coloque o aparelho na vertical com o auxílio da mangueira ou da pega do recipiente do pó. b) Insira o gancho da escova no dispositivo para ar- rumar o tubo. Desmontagem Fig.

Para remover a mangueira de aspiração, pressi- one as duas patilhas de encaixe laterais e retire a mangueira da abertura de aspiração do aparelho. Fig. 20* a) Tubo telescópico sem ligação para acessórios: Para desencaixar a ligação, rode a pega ligeiramente e retire-a do tubo telescópico. b) Tubo telescópico com ligação para acessórios: Para desencaixar a ligação, prima a manga de des- bloqueio do tubo telescópico e retire a pega. Fig. 21* a) Escova sem ligação para acessórios: Para desencaixar a ligação, rode ligeiramente o tubo telescópico e retire-o da escova. b) Escova com ligação para acessórios: Para desencaixar a ligação, prima a manga de des- bloqueio e retire o tubo telescópico da escova. Limpeza e manutenção Esvaziar o recipiente do pó Fig.

Para obter um bom resultado de aspiração, o recipien- te de pó deve ser esvaziado depois de cada processo de aspiração, mas o mais tardar quando o pó atingir o nível da marcação num ponto do recipiente.

Atenção O recipiente do pó só pode ser retirado se o aparel- ho estiver na posição horizontal. Por isso, coloque o aparelho no chão para soltar o bloqueio do botão de desbloqueio. Fig.

a) Prima o botão de desbloqueio e retire do aparelho o recipiente do pó com o auxílio da pega. b) Retire a tampa e esvazie o recipiente do pó. c) Coloque a tampa no recipiente do pó. d) Limpe a sujidade que possa existir por debaixo da abertura de ejeção. e) Coloque o recipiente do pó no aparelho e encaixe-o de forma audível. Manutenção do sistema de separação do pó O seu aparelho está equipado com um indicador Sen- sor Control. Esta função monitoriza permanentemente se o aspirador está a funcionar no seu nível de potência ótimo. Fig. 24 No funcionamento normal Fig.

O indicador (aro azul) pisca a vermelho, quando o filtro de espuma precisa de ser limpo. A potência do aparel- ho é automaticamente reduzida para o mínimo. Limpar o filtro de espuma Desligue o aparelho. Fig.

a) Abra a tampa do filtro de espuma, puxando a alavan- ca de fecho. b) Retire a unidade de filtro com o filtro de espuma da lingueta da pega. c) Retire o filtro de espuma da unidade de filtro e sacuda ambas as partes. d) Se estiverem muito sujos, deve limpar o filtro de espuma e a unidade de filtro sob água corrente. Em alternativa, a unidade pode ser lavada na máquina de lavar roupa, num programa delicado à temperatura máxima de 30 ºC e com a velocidade de centrifugação mínima. CONSELHO: Coloque a unidade de filtro num saco de lavagem de roupa em separado, de forma a proteger a restante roupa. e) Deixe secar completamente a espuma filtrante e a unidade de filtro pelo menos durante 24 horas, e vol- te a colocar o filtro de espuma na unidade de filtro. f) Volte a colocar a unidade de filtro com o filtro de espuma no aparelho. Feche a tampa do filtro de espuma.

Atenção A tampa só fecha com o filtro colocado. Em caso de avaria O indicador Sensor Control pisca mesmo depois de o filtro de espuma ter sido limpo: Remover o bloqueio da unidade de separação Fig.

Desligue o aparelho. a) Pegue na tampa do aparelho pela pega embutida e abra-a. b) Desbloqueie a tampa rodando no sentido contrário ao dos ponteiros do relógio e retire-a do aparelho. >= Remova o bloqueio da unidade de separação. c) Coloque a tampa e bloqueie-a, rodando-a no sentido dos ponteiros do relógio. >= Feche a tampa do aparelho. Se o indicador Sensor Control continuar a piscar a ver- melho, verifique se a escova, o tubo ou a mangueira de aspiração estão entupidos. Essa também pode ser uma das causas do acionamento do indicador Sensor Control. Manutenção do filtro de saída do ar Dependendo do modelo, o seu aparelho está equipado com um filtro Hepa Fig. 27 ou com um microfiltro Fig.

Dependendo do modelo, o seu aparelho dispõe de um dispositivo adicional de supressão do ruído, a jusante do filtro Hepa ou do microfiltro. Este não necessita de ser limpo.67

• conforme o modelo Filtro Hepa Lavar o filtro Hepa lavável O filtro Hepa com a inscrição "washable" foi concebido de modo a não ser necessário proceder à sua substitu- ição, desde que o aparelho seja utilizado corretamente a nível doméstico. Para que o aparelho funcione no seu nível de potência ideal, o filtro de saída do ar deverá ser lavado um ano após a primeira utilização. O efeito de filtração man- tém-se independentemente de uma eventual coloração da superfície do filtro. Fig. 27* a) Abra a tampa do filtro de saída do ar, premindo e puxando a lingueta de fecho. b) Desbloqueie o filtro Hepa e retire-o do aparelho. c) Sacuda a unidade de filtro e lave-a sob água corrente. Em alternativa, a unidade pode ser lavada na máquina de lavar roupa, num programa delicado, à temperatura máxima de 30 ° e com a velocidade de centrifugação mínima. CONSELHO: Coloque a unidade de filtro num saco de lavagem de roupa em separado, de forma a proteger a restante roupa. d) Depois de completamente seco (no mínimo, 24 horas), volte a colocar o filtro Hepa no aparelho e bloqueie-o. >= Feche a tampa do filtro de saída do ar. Prima o fecho para cima, até encaixar de forma audível. Microfiltro Limpar o microfiltro O microfiltro foi concebido de modo a não ser neces- sário proceder à sua substituição, desde que o aparel- ho seja utilizado corretamente a nível doméstico. Para que o aspirador funcione no seu nível de potência ideal, o filtro de saída do ar deverá ser lavado um ano após a primeira utilização. O efeito de filtração man- tém-se independentemente de uma eventual coloração da superfície do filtro. Fig. 28* a) Abra a tampa do filtro de saída do ar, premindo e puxando a lingueta de fecho. b) Desbloqueie a unidade de filtro com a espuma fil- trante e o microfiltro, puxando a lingueta de fecho, e retire-a do aparelho. c) Retire a espuma filtrante e o microfiltro da armação do filtro. d) Lave a esponja filtrante e o microfiltro sob água cor- rente. Em alternativa, estes podem ser lavados na máquina de lavar roupa, num programa delicado à temperatura máxima de 30 ºC e com a velocidade de centrifugação mínima. CONSELHO: Coloque a unidade de filtro num saco de lavagem de roupa em separado, de forma a proteger a restante roupa. e) Volte a colocar a espuma filtrante e o microfiltro na armação do filtro apenas quando estiverem total- mente secos (no mínimo 24 horas).Insira a unidade de filtro no aparelho, certificando-se de que as lingue- tas de fecho encaixam de forma audível. f) Feche a tampa do filtro de saída do ar. Prima o fecho para cima, até encaixar de forma audível. Indicações de limpeza Antes de qualquer limpeza do aspirador, deverá des- ligá-lo e retirar a ficha da tomada. O aspirador e os acessórios de plástico podem ser limpos com um pro- duto usual para a limpeza de plásticos.

Atenção: Não utilize produtos abrasivos, limpa-vidros ou produtos de limpeza multiuso. Nunca mergulhe o aspirador em água. O fabricante reserva-se o direito de proceder a quais- quer alterações técnicas.68
