MANUAL DE USUARIO BGS4USIL73 BOSCH

Conservar las instrucciones de uso. En caso de ent- regar el aspirador a una tercera persona, adjuntar las instrucciones de uso. Uso de acuerdo con las especificacio- nes Este aparato ha sido diseñado exclusivamente para uso doméstico. Este aparato está previsto para ser utiliz- ado a una altura máxima de 2.000 metros sobre el nivel del mar. Usar el aspirador exclusivamente de acuerdo con las indicaciones descritas en estas instrucciones de uso. Para evitar daños y lesiones, no usar el aspirador en los siguientes casos: aspiración de personas o animales. aspirar: − sustancias tóxicas, objetos afilados, calientes o in- candescentes, − sustancias húmedas o líquidas, − materiales o gases inflamables o explosivos, − ceniza, hollín de estufas cerámicas e instalaciones de calefacción central, − polvo de tóner de impresoras y fotocopiadoras. Recambios, accesorios, bolsas para pol-

Nuestros recambios originales, accesorios originales y accesorios especiales están, al igual que las bolsas para polvo originales, perfectamente adaptados a las propiedades y los requisitos de nuestras aspiradoras. Por ello, recomendamos utilizar exclusivamente nuest- ros recambios originales, accesorios originales y espe- ciales, así como nuestras bolsas para polvo. De esta forma quedará garantizada una larga vida útil y una calidad alta y duradera del rendimiento de limpieza de la aspiradora.

Aviso: El uso de recambios, accesorios, accesorios espe- ciales y bolsas para polvo que no sean adecuados o no cumplan la calidad requerida puede causar daños en la aspiradora no cubiertos por nuestra garantía, siempre cuando dichos daños se deriven del uso de tales productos.12 Consejos y advertencias de seguridad Este aspirador cumple las reg- las reconocidas de la técnica y las correspondientes normas y disposiciones de seguridad. Este aparato puede ser utiliz- ado por niños a partir de 8 años y por personas que pre- senten limitaciones de las fa- cultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conoci- miento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los pe- ligros que supone. Los niños no deben jugar con el aparato. Las tareas de limpieza y man- tenimiento que correspon- dan al usuario no deben ser realizadas por niños sin su- pervisión. Mantener las láminas y bol- sas de plástico fuera del al- cance de los niños. >= ¡Peligro de asfixia! Uso adecuado La conexión y puesta en funcionamiento del aspirador debe efectuarse de acuerdo con las indicaciones de la placa de características. No aspirar nunca sin la bolsa filtrante, el depósito de polvo, el filtro protector del motor o el filtro de salida.>= ¡El aparato puede estropearse! No aspirar nunca con la boquilla y el tubo cerca de la cabeza.>=¡Peligro de lesiones! Para aspirar escaleras, el aparato tiene que quedar siempre por debajo del usuario. No usar el cable de alimentación de red ni el tubo fle-xible para llevar/transportar el aspirador. Si el cable de conexión a la red está dañado, para evi- tar riesgos lo debe sustituir el fabricante o su Servi-cio de Asistencia Técnica u otra persona igualmente cualificada. En caso de utilizar el aparato durante más de 30 mi-nutos, extraer por completo el cable de conexión a la red. No tirar del cable para desenchufar el aparato de la red, sino de la clavija del enchufe. No colocar el cable de alimentación encima de bordes afilados ni aplastarlo. Durante la recogida automática del cable, prestar atención para que el enchufe no se dirija a personas, partes del cuerpo, animales u otros objetos. => Guiar el cable de conexión a la red con ayuda del enchufe. Extraer el enchufe antes de realizar cualquier trabajo en el aspirador. No poner en marcha el aspirador si presenta algún de-sperfecto. Extraer el enchufe en caso de avería. Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador sólo deben ser llevados a cabo por el servicio de asistencia técnica autorizado. Proteger el aspirador de las inclemencias del tiempo, la humedad y fuentes de calor. No utilizar productos inflamables o que contengan al-cohol en los filtros (bolsas filtrantes, filtro protector del motor, filtro de salida, etc.). El aspirador no ha sido diseñado para su empleo en obras. >= La aspiración de escombros puede provocar daños en el aparato. Desconectar el aparato y extraer el cable de conexión a la red cuando no se vaya a aspirar. Inutilizar inmediatamente los aparatos usados para poder eliminarlos según la normativa. Observaciones El enchufe de red debe estar protegido mediante un fusible de 16 A como mínimo. Si el fusible se activa al conectar el aparato, puede deberse a que hay otros aparatos conectados con un valor de conexión alto en el mismo circuito eléctrico. La activación del fusible se puede evitar ajustando el nivel más bajo de potencia antes de conectar el aparato, y aumentándolo luego. eliminar el material de embalaje Embalaje El embalaje protege el aspirador de posibles desper-fectos durante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se pueden reciclar. Entregar los materiales del embalaje que ya no se necesiten en los centros de recogida para el sistema de reciclaje "punto verde". Aparatos usados Los aparatos usados contienen aún muchos mate- riales aprovechables. Por este motivo, entregar los aparatos usados en el comercio habitual o en el cen-tro de reciclaje para su reaprovechamiento. Consul-tar las alternativas vigentes para la eliminación de residuos a su distribuidor o en el ayuntamiento de su municipio.13 Eliminación de filtros y bolsas filtrantes Los filtros y las bolsas filtrantes están fabricados con materiales respetuosos con el medio ambiente. Pueden eliminarse de forma normal, siempre y cu- ando no contengan ninguna sustancia que no pueda desecharse con la basura doméstica. Observaciones respecto a la etiqueta energética Esta aspiradora es una aspiradora de uso general con un tubo principal.Para obtener la eficiencia energética y la clase de limpieza declaradas al aspirar alfombras, utilizar la boquilla universal intercambiable. Para lograr la efici-encia energética y la clase de limpieza declaradas en suelos duros con juntas y ranuras, utilizar la boquilla para suelos duros sin la corona de cerdas conectable.Los cálculos se basan en el Reglamento Delegado (UE) N.º 665/2 013 de la Comisión de 3 de mayo de 2013 que complementa la Directiva 2010/30/UE. Todos los procedimientos que no figuran detallados en esta de- claración se realizaron sobre la base de la norma EN 60312-1:2017*. *Debido a que el examen de vida útil del motor se realizó con el colector de polvo vacío, la vida útil del motor especificada se debe aumentar un 10 % en los exámenes a colectores de polvo medio llenos.

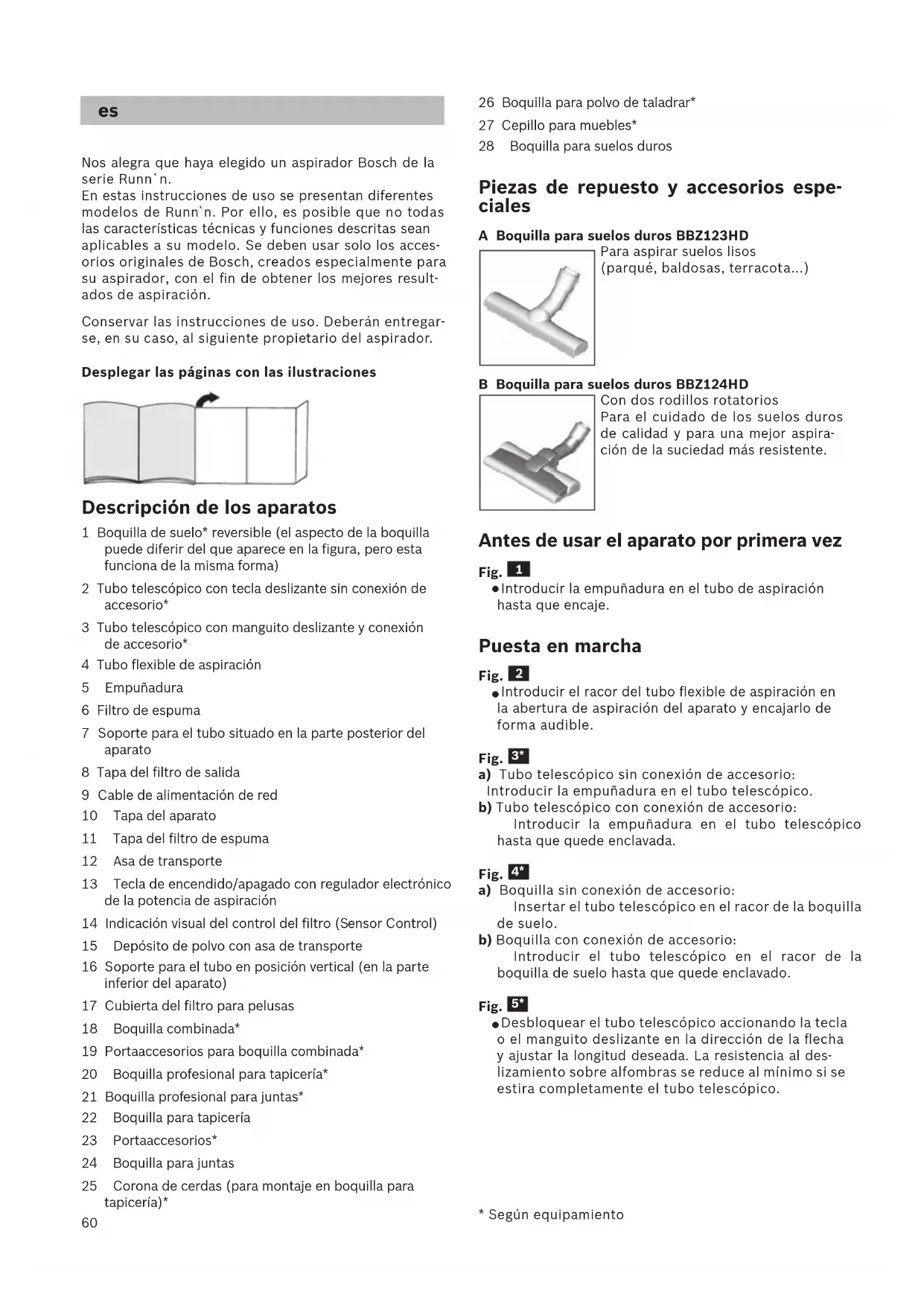

Nos alegra que haya elegido un aspirador Bosch de la serie Runn`n. En estas instrucciones de uso se presentan diferentes modelos de Runn`n. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los acces- orios originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores result- ados de aspiración. Conservar las instrucciones de uso. Deberán entregar- se, en su caso, al siguiente propietario del aspirador. Desplegar las páginas con las ilustraciones Descripción de los aparatos 1 Boquilla de suelo* reversible (el aspecto de la boquilla puede diferir del que aparece en la figura, pero esta funciona de la misma forma) 2 Tubo telescópico con tecla deslizante sin conexión de accesorio* 3 Tubo telescópico con manguito deslizante y conexión de accesorio* 4 Tubo flexible de aspiración 5 Empuñadura 6 Filtro de espuma 7 Soporte para el tubo situado en la parte posterior del aparato 8 Tapa del filtro de salida 9 Cable de alimentación de red 10 Tapa del aparato 11 Tapa del filtro de espuma 12 Asa de transporte 13 Tecla de encendido/apagado con regulador electrónico de la potencia de aspiración 14 Indicación visual del control del filtro (Sensor Control) 15 Depósito de polvo con asa de transporte 16 Soporte para el tubo en posición vertical (en la parte inferior del aparato) 17 Cubierta del filtro para pelusas 18 Boquilla combinada* 19 Portaaccesorios para boquilla combinada* 20 Boquilla profesional para tapicería* 21 Boquilla profesional para juntas* 22 Boquilla para tapicería 23 Portaaccesorios* 24 Boquilla para juntas 25 Corona de cerdas (para montaje en boquilla para tapicería)* 26 Boquilla para polvo de taladrar* 27 Cepillo para muebles* 28 Boquilla para suelos duros Piezas de repuesto y accesorios espe- ciales A Boquilla para suelos duros BBZ123HD Para aspirar suelos lisos (parqué, baldosas, terracota...) B Boquilla para suelos duros BBZ124HD Con dos rodillos rotatorios Para el cuidado de los suelos duros de calidad y para una mejor aspira- ción de la suciedad más resistente. Antes de usar el aparato por primera vez Fig.

Introducir la empuñadura en el tubo de aspiración hasta que encaje. Puesta en marcha Fig.

Introducir el racor del tubo flexible de aspiración en la abertura de aspiración del aparato y encajarlo de forma audible. Fig.

a) Tubo telescópico sin conexión de accesorio: Introducir la empuñadura en el tubo telescópico. b) Tubo telescópico con conexión de accesorio: Introducir la empuñadura en el tubo telescópico hasta que quede enclavada. Fig.

a) Boquilla sin conexión de accesorio: Insertar el tubo telescópico en el racor de la boquilla de suelo. b) Boquilla con conexión de accesorio: Introducir el tubo telescópico en el racor de la boquilla de suelo hasta que quede enclavado. Fig.

Desbloquear el tubo telescópico accionando la tecla o el manguito deslizante en la dirección de la flecha y ajustar la longitud deseada. La resistencia al des- lizamiento sobre alfombras se reduce al mínimo si se estira completamente el tubo telescópico.61

• Según equipamiento Fig.

a) Colocar el portaaccesorios en el tubo telescópico en la posición deseada. b) Introducir en el portaaccesorios la boquilla para ta- picería con la corona de cerdas y la boquilla para juntas desde arriba o abajo y ejerciendo un poco de presión. Fig.

Desplazar el portaaccesorios de la boquilla com- binada y sujetarlo al tubo de aspiración/tubo tele- scópico con el clip. Fig.

Tirar del enchufe para sacar el cable de alimentación de red hasta la longitud deseada y enchufarlo. Fig.

Conectar/desconectar el aspirador pulsando la tecla de conexión y desconexión. Regular la potencia de aspiración Fig.

La potencia de aspiración deseada puede ajustarse progresivamente girando el mando regulador. Gama de baja potencia >= Para aspirar materiales delicados, p. ej., tapicerías, cortinas, etc. Gama de media potencia >= Para la limpieza diaria en caso de poca suciedad. Gama de alta potencia >= Para limpiar revestimientos de suelo robustos, suelos duros y cuando hay mucha suciedad. Aspiración

Atención Las boquillas de suelo están sometidas a un gran desgaste, independientemente del estado del suelo duro (p. ej., suelos rugosos, baldosas rústicas, etc.). Por esta razón, es aconsejable comprobar regular- mente la base de la boquilla. Una base de la boquil- la que presente desgaste o bordes afilados puede causar daños en suelos delicados, como parqué o linóleo. El fabricante no se responsabilizará de los daños ocasionados por las boquillas desgastadas. Fig.

Ajuste de la boquilla universal con dos posiciones: Alfombras y moquetas => Suelos duros/parqué => Si se aspiran partículas de gran tamaño, aspirarlas de una en una y con cuidado para no obstruir el canal de aspiración de la boquilla universal. En caso necesario, retirar la boquilla para poder aspi- rar mejor las partículas de suciedad. Aspiración con accesorios adicionales Fig. 12* Acoplar las boquillas al tubo de aspiración o a la em- puñadura según las necesidades: a) Boquilla de juntas para aspirar en juntas, esquinas, etc. b) Boquilla de tapicería para aspirar en muebles tapiz- ados, cortinas, etc. c) Boquilla para tapicería con corona de cerdas inte- grada para aspirar marcos de ventanas, armarios, perfiles, etc. Guardar la boquilla para juntas y la boquilla para ta- picería en el portaaccesorios después de utilizarlas. d) Boquilla profesional para juntas Boquilla para juntas extralarga para limpiar juntas, esquinas y huecos muy pequeños, p. ej., en el coche, etc. e) Boquilla profesional para tapicería Para limpiar a fondo y fácilmente muebles tapiz- ados, cortinas, etc. Para limpiar la boquilla profesional, simplemente as- pirarla con la empuñadura. f) Cepillo para muebles Para limpiar marcos de ventanas, armarios, perfiles, etc. g) Boquilla para suelos duros - con corona de cerdas conectable: Para una limpieza efectiva y, al mismo tiempo, suave de revestimientos duros de suelo (baldosas, parqué, etc.) - sin corona de cerdas: Para la limpieza de la suciedad en juntas y ranuras

La corona de cerdas se desmonta presionando los dos enganches en el sentido que marca la flecha. Boquilla para polvo de taladrar Fig. 13*

Fijar la boquilla para polvo de taladrar en la empuña- dura y colocar en la pared de manera que la abertura para el taladro de la boquilla quede directamente so- bre del agujero que se desea taladrar.

Programar el aparato a un nivel de rendimiento bajo y luego encenderlo.

La boquilla para polvo de taladrar se mantiene en la posición deseada mediante la potencia de aspira- ción. Ocasionalmente se recomienda regular el ren- dimiento a un nivel mayor en función de las carac- terísticas de la superficie que se va a taladrar para asegurar que la boquilla aspira y no se mueve. Al taladrar, el polvo fino es aspirado automáticamente. Fig.

Si se interrumpe brevemente el trabajo se puede utili- zar el soporte para el tubo que se encuentra en la parte posterior del aparato.

Después de apagar el aparato, introducir el gancho de la boquilla de suelo en el soporte para el tubo. Fig.

Para aspirar escaleras, colocar el aparato en el suelo, a la altura del primer peldaño. No obstante, si el cepillo no llega al final de la escalera, puede moverse el apa- rato con el asa de transporte o con el asa del depósito de polvo.62

• Según equipamiento Después de la aspiración Fig.

Desconectar el aparato.

Extraer el enchufe de la toma de corriente.

Tirar ligeramente del cable de alimentación de red y soltarlo. (El cable se enrolla automáticamente). Fig. 17*

Desbloquear y encajar el tubo telescópico con la tecla deslizante en la dirección de la flecha. Fig.

Para guardar el aparato se puede utilizar el soporte para el tubo situado en la parte inferior del aparato. a) Colocar el aparato en posición vertical por la manguera o la empuñadura del depósito para polvo. b) Introducir el gancho de sujeción de la boquilla de su- elo en el soporte para el tubo en posición vertical. Desmontaje Fig.

Para retirar el tubo flexible de aspiración, presionar las dos lengüetas de retención y extraer el tubo de la abertura de aspiración del aparato. Fig. 20* a) Tubo telescópico sin conexión de accesorio: Para separar la empuñadura del tubo telescópico, girar un poco la empuñadura y tirar del tubo. b) Tubo telescópico con conexión de accesorio: Para separar la empuñadura del tubo, presionar el casquillo de desbloqueo del tubo telescópico y sa- car la empuñadura. Fig. 21* a) Boquilla sin conexión de accesorio: Para separar el tubo telescópico de la boquilla de suelo, girar un poco el tubo y tirar de la boquilla. b) Boquilla con conexión de accesorio: Para separar el tubo telescópico de la boquilla de suelo, presionar el casquillo de desbloqueo del tubo y sacar la boquilla. Limpieza y mantenimiento Vaciado del depósito de polvo Fig.

Para conseguir un buen resultado de aspiración, el depósito de polvo deberá vaciarse después de cada proceso de aspiración, o a más tardar cuando el pol- vo contenido en el depósito alcance la marca de nivel máximo.

Atención El depósito de polvo solo se puede extraer cuando el aparato está en posición horizontal. Por tanto, co- locar el aparato en el suelo para soltar el bloqueo de la tecla de desenclavamiento. Fig.

a) Presionar la tecla de desenclavamiento y extraer el depósito de polvo del aparato utilizando la empuñadu- ra. b) Quitar la tapa del depósito de polvo y vaciarlo. c) Colocar la tapa del depósito de polvo. d) Eliminar los posibles restos de suciedad que haya debajo del orificio de evacuación. e) Colocar el depósito de polvo dentro del aparato y encajarlo (se debe oír un clic). Mantenimiento del sistema de acumulación de polvo El aparato está equipado con una indicación visual Sen- sor Control. Esta función comprueba constantemente si el aspirador funciona al nivel de potencia óptimo. Fig. 24 En el modo de funcionamiento normal Fig.

La indicación visual (anillo azul) parpadea en rojo cu- ando hace falta limpiar el filtro de espuma. El aparato se regula automáticamente al nivel de potencia mínima. Limpieza del filtro de espuma Apagar el aparato. Fig.

a) Abrir la tapa del filtro de espuma tirando de la pesta- ña de cierre b) Extraer el cartucho del filtro con el filtro de espuma tirando del asa. c) Sacar el filtro de espuma del casete del filtro y sacudir ambas piezas. d) En caso de que haya mucha suciedad se debe enjuagar el filtro de espuma y el cartucho del filtro con agua corriente. Si se desea, se puede limpiar la unidad en la lavadora con el programa para prendas delicadas a una temperatura máxima de 30 ºC y con el centrifugado más leve. CONSEJO: Colocar la unidad filtrante en una bolsa para ropa sucia a fin de proteger el resto de la colada. e) Dejar secar por completo el filtro de espuma y el cartucho del filtro durante al menos 24 horas y, después, volver a colocar el filtro de espuma en el cartucho del filtro. f) Volver a colocar el cartucho del filtro con el filtro de espuma en el aparato. Cerrar la tapa del filtro de espuma.

Atención La tapa cierra únicamente con el filtro colocado. En caso de avería La indicación visual Sensor Control también parpadea después de limpiar el filtro de espuma: Extracción de un atasco de la unidad separadora Fig.

Apagar el aparato. a) Abrir la tapa del aparato tirando del asidero. b) Desbloquear la tapa girándola en el sentido contra- rio al de las agujas del reloj y extraerla del aparato. >= Retirar el atasco de la unidad separadora. c) Colocar la tapa y bloquear girando en el sentido de las agujas del reloj. >= Cerrar la tapa del aparato.63

• Según equipamiento Si la indicación visual Sensor Control continúa parpa- deando en rojo, comprobar si la boquilla, el tubo de aspiración o el tubo flexible de aspiración están obs- truidos. Eso también puede provocar la activación del indicador Sensor Control. Conservación del filtro de salida Según el modelo, el aparato estará equipado con un filtro HEPA fig. 27 o con un microfiltro fig.

Según el modelo, el aparato contará con un aislamiento acústico adicional después del filtro HEPA o microfil- tro. Este aislamiento no debe limpiarse. Filtro HEPA Limpieza del filtro HEPA lavable El filtro HEPA con el rótulo "washable" está diseñado de tal forma que no debe cambiarse cuando se aspira polvo doméstico de acuerdo con las especificaciones del aparato. Para que el aspirador funcione a pleno rendimiento, el filtro de salida se debe lavar transcurrido un año. La efi- cacia del filtro perdura siempre, independientemente de que la superficie pueda haber perdido color. Fig. 27* a) Abrir la tapa del filtro de salida presionando la pestaña de cierre y tirando de ella. b) Desbloquear el filtro HEPA y extraerlo del aparato. c) Sacudir la unidad filtrante y lavarla con agua corriente. Si se desea se puede limpiar la unidad en la lava- dora con el programa para prendas delicadas a una temperatura máxima de 30 ºC y con el centrifugado más leve. CONSEJO: Colocar la unidad filtrante en una bolsa para ropa sucia a fin de proteger el resto de la colada. d) Volver a colocar y enclavar el filtro HEPA en el apa- rato cuando se haya secado por completo (al menos 24 h). >= Cerrar la tapa del filtro de salida. Para ello, presi- onar el cerrojo hacia arriba hasta que enclave de forma audible. Microfiltro Limpieza del microfiltro El microfiltro está diseñado de tal forma que no debe cambiarse cuando se aspira polvo doméstico de acuer- do con las especificaciones del aparato. Para que el aspirador funcione a pleno rendimiento, el filtro de salida se debe lavar transcurrido un año. La efi- cacia del filtro perdura siempre, independientemente de que la superficie pueda haber perdido color. Fig. 28* a) Abrir la tapa del filtro de salida presionando la pestaña de cierre y tirando de ella. b) Desbloquear la unidad filtrante con espuma filtrante y microfiltro tirando de las pestañas de cierre y ext- raerla del aparato. c) Extraer la espuma filtrante y el microfiltro del marco del filtro. d) Lavar con agua corriente la espuma filtrante y el micro- filtro. Si se desea se pueden limpiar en la lavadora con el programa para prendas delicadas a una temperatu- ra máxima de 30 ºC y con el centrifugado más leve. CONSEJO: Colocar la unidad en una bolsa para ropa sucia a fin de proteger el resto de la colada. e) Colocar la espuma filtrante y el microfiltro en el marco del filtro una vez que se hayan secado por completo (al menos 24 horas). f) Colocar la unidad filtrante en el aparato y encajar las pestañas de cierre de forma audible. g) Cerrar la tapa del filtro de salida. Para ello, presi- onar el cerrojo hacia arriba hasta que enclave de forma audible. Consejos de limpieza La limpieza del aspirador solo se realizará con el apa- rato apagado y la clavija de conexión a la red desen- chufada. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquier producto de limpieza para plásticos convencional.

Atención: No utilizar productos abrasivos, limpiacristales o productos de limpieza de uso general. No introdu- cir nunca el aspirador dentro del agua. Quedan reservadas las modificaciones técnicas.64
