| Tipo de produto | Furadeira de impacto |
| Marca | Stayer |
| Modelo | HD6K |
| Alimentação | 230 V, 50/60 Hz |
| Potência nominal | 800 W (estimativa) |
| Tipo de mandril | SDS-plus |
| Velocidade variável | Sim, ajuste eletrônico contínuo |
| Sentido de rotação | Reversível (direita/esquerda) |
| Modos de perfuração | Perfuração sem impacto, perfuração com impacto, cinzelamento (conforme modelo) |
| Embreagem de segurança | Sim (acoplamento de sobrecarga) |
| Punho auxiliar | Sim, ajustável em posição |
| Proteção auditiva | Recomendada |
| Peso | Aproximadamente 2,5 kg (estimativa) |
| Manutenção | Limpeza regular das aberturas de ventilação e do porta-ferramenta; substituir a tampa antipoeira se danificada |
| Peças sobressalentes | Punho auxiliar, tampa antipoeira, escovas de carvão |
| Reparabilidade | Assistência técnica autorizada Stayer |
| Manual disponível | Francês, inglês, alemão, espanhol, italiano, português, turco, etc. |
Perguntas frequentes - HD6K Stayer
Perguntas dos utilizadores sobre HD6K Stayer
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Furadeira em formato PDF gratuitamente! Encontre o seu manual HD6K - Stayer e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HD6K da marca Stayer.
MANUAL DE UTILIZADOR HD6K Stayer
Este manual é compatível com a data de fabricação da sua boa, você vai encontrar informações sobre os dados técnicos da boa adquirida verificacao manual para atualizacoes de nosssas boainas no site: www.grupostayer.com
1.- Instruções de serviços especialicas do aparecido
Usar proteção auricular. Ruidos podem provocar a surdez.
Utilizar os punhos adiconais fornecidos com a ferramenta electrica. A perda de controle sobre a ferramenta electrica pode levar a lesoes.
Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia electrica local. Ocontacto com cabos electricos pode provoc fogo e chocques electricos.Danos em tubos de gas poder levar a explosao.A penetracao numcano de agua causa danos materiais ou pode provoc umCHOque electrico.
Ao executar travaíhos durante os quais pos-sam ser atingidos cabos eletricos ou o proprio cabo de rede,deerá sempre segurar aferramenta eletrica pelas superfícies isoladas do punho. Ocontacto com um cabo sob tensão pode colocar peças de metal da ferramenta eletrica sob tensão e levar a um cho-que eletrico.
Segurar a ferramenta eletrica firmamente com ambas as mados durante o trabalho e manter uma posicao firme. A ferramenta eletrica é conducida com seguranca com ambas as mados.
Fixar a peça a ser travahada. Uma peça a ser travahada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
Não processor material que conta a sbestto. Asbesto é considerado como送去 cancerígeno.
Tomar medidas de protecao, se durante o travaHo houver a possiblidade de serem produzidos posnocivos a saude, inflamaveis ou explosivos. Por example: Alguns pos são
considerados como送给 cancerígenos. Usar uma mascara de proteção contra o pô e, se for possível, utilize a respiração de pô/aparas.
Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
Espere a ferramenta eletrica parar completeness,antes de deposita-la.A ferramenta de aplicacao pode emperrar e levar a perda de controlo sobre a ferramenta eletrica.
Não utilizes a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados AUGMENTAM O RISCO DE UM CHOQUE ESCRTO.
2.- Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causar quando eletrico, incendio e/ou graves lesões.
Abrir a páginabasculantecontendoapresentaçãodoaparelho,e deixar esta página aberta enquanto estiverlendoa instruçao de service.
2.1.- Utilização conforme as dispositions
HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, MH6K
A ferramenta eletrica é destinada para furar com percussao em betao, tijolos e em pedras (Exceto HD21). Ela tambem é apropriada para furar sem percussao em madeira, metal, ceramica e plastico. Aparelhos com regulação electrónica e rotação à direita/a esquerda quando apropriados para aparafusar e para cortar roscas.
HD15K, HD17K, HD9BK, HD10K, MH8K
A ferramenta eletrica é destinada para travaíhos de cinzelamento e de demolização pesados, assim como, com os respectivos acessórios, para cravar e densificar.
A numeração dos componentes ilustrados referisse à apareção da ferramenta électrique na网页 de esquemas.
1 Mandril
2 Fixação da ferramenta SDS-plus / SDS-max
3 Capa para proteção contra é
4 Bucha de travamento
5 Comutador do sentido de rotação
6 Tecla de fixação para o interruptor de ligar-desligar
7 Interruptor de ligar-desligar
8 Tecla de destravamento para comutador de percussao/paragem de rotação
9 Comutador de percussao/paragem de rotacao
10 Tecla para ajuster rpm
11 Punho adicional
12 Punho
13 Punho de transporte
14 Porca serrilhada para o punho de transporte
15 Cavilha de bloqueio
16 Haste da ferramenta
17 Fixação da ferramenta
18 Cinzel seletor de posicao
3.- Montagem
HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, HD3K, HD6K, HD6BK, HD45K, MH2K, MH6K, MH8K
Antes de todos lavoros na ferramenta electricadeerpuxaraficha de rede da tomada.
3.1.- Punho adicional
So utiliser a sua ferramenta electrica com o punho adicional 11.
Virar o punho adicional
O punho adicular 11 pode ser movimentado como(desjar,para alcancaruma posicao de trava- balho segura e livre de fadiga.
Girar a parte inferior do punho adicional 11 no sentido contrário dos ponteiros do relógio e deslocar o punho adacional 11 para a posicao
desejada. Em seguida girar a parte inferior do punho adicional 11 no sentido dos ponteiros do relógio para reapertar.
Observe que a cinta de aperto do punho adi-cional esteja na ranhura prevista para tal, que se encontra na carcaça da ferramenta.
A capa de proteção contra é 3 evita, consideravelmente, que penetre é de perfuração no encabadouro durante o的功能amento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de proteção contra é 3 não está danificada.
< Uma capa de proteção contra pó deve ser substituida imeditamente. Recomendamos que esta tarefa sera efectuada por uma oficial de service点多-vestada.
Introduzir a ferramenta de trabajo SDS
Com o mandril de brocas SDS é possível trocar fácil e Comfortavelmente as ferramentas de trabalho, sem ter que utilizear outras ferramentas.
Limpar a extremidade de encaixe da ferramenta de trabajo e lubrificá-la levemente.
Introduzir a ferramenta de trabajo no encadouro, girando até travar-se automaticamente.
Puxar a ferramenta para controlar o travamento.
O Sistema préve que a ferramenta de trabajo SDS possa se movimentar livrente. Com isto ha una excentricidade na marcha em vazio.
Esta excentricidade não tem qualquer efeito sobre a exactidão do orificio, porque a broca é automaticamente centrada durante a perfuração.
O punho de transporte 13 pode ser movimentado para todos os lados. Soltar a porca serrilhada 14 girar opunho de transporte 13em volta do eixo da ferramenta, até alcantar a posicao desejada e reapertar a porcaserrilhada 14.
O punho de transporte 13 pode ser montado em outra mpletamente a porcaposingo. Desatarraxar co serri-Ihada 14 e de seguidaletalrir o parafuso sextavado r o punho de puxando para cima. Remove transporte 13leo lado e girar a parte de aperto 180^ Montar opunma deqosparte 1 invertida.
Limpar a haste da ferramenta 16 e lubrificá-la levamente.
Puxar a cavilha de bloqueio 15 para fora e girá-la 180^ no sentido contrário dos ponteiros do relógio. Deixar a 5 travaçar novamente.cavilha de bloqueio 1
Introduzir a ferramenta de trabajo completeness. A ranhura da haste admissao da ferramenta dachetra 16 deve≧oar para cima, como indicado na figura.
Puxar a ferramenta para controlar o travamento.
4.- Funcionamento
4.1.- Colocacao em funcaoamento
Observar a tensão de rede! A tensão da fonte de corrente deve coincir com a indica-na chapa de identificação da ferramenta electrica. Ferramentas electricas marcadas para 230 V también podem ser operadas com 220 V.
Com o comutador "furar/furar com percussao" 9 é possivel selecionar o tipo de functi冗amento da ferramenta eletrica.
Para comutar de tipo de funciona é necessário premir a tecla de desbloqueio 8 e girar o comutador "furar/furar com percussão" 9 para a posção desejada, às ele engatar perceptivelmente.
Nota: Só mudar de tipo de funciona como a ferramenta electrica desligada! Caso contra rrio, é possevel que a ferramenta electrica sera danificada.
Posicao para furar com percussao em betao ou pedra HD5K, HD5BK, MI
Posicao para furar sempercussao, em madeira,metal,ceramica e plasti-co,assim como para aparafusar e cortar roscas
Posicao para Mudar a posicao de cinzelar
Posicao para cinzeler HD5K, HD5BK, MH6K: 8'
Posicionar Escarificacao Vario-lock (HD9CK)
O cinzel 12 pode ser posicionados em ângulos. Assim, a posicao de trabalho ideal pode ser definido para cada aplicacao.
Inserir o cinzel no suporte de ferramenta.
- Empurre o anel de 18 para frente e virar o cinzel na posicao desejada.
- Solte o anel de 18 para bloquear a posicao.
Ajustar o sentido de rotação
Com o comutador de sentido de rotação 5 é possível alterar o sentido de rotação da ferramenta eletrica. Como interruptor de ligardesligar pressionado 7 isto no entanto não é possivel.
O Rotacao a direita: Girar o comutador de sentido de rotação 5 dekos os lados ate o fim,para a posicao
Rotacao a esquerda: Girar o comutador de sentido de rotação 5 deodos os lados ate o fim, para a posicao
Ajustar o sentido de rotação para furar com percussão, furar e cinzelar sempre na marcha à direita.
Ligare desligar
Para ligar a ferramenta electrica, devera pressionar o interruptor de ligar-desligar 7.
Para bloquear o interruptor de ligar-desligar, deferá manté-lo premido e, adicionalmente, premir a tecla de fixação 6.
Para desligar a ferramenta eletrica, deverá soltar o interruptor de ligar-desligar 7. Co m o interruptor de ligar-desligar7 trava do avera pressioná-lo primeiramente e solta-lo em seguida.
Ajustar o n° de rotações/de percussões
O número de rotações/de percussões da ferramenta électrique ligada pode ser regulado sem escalonamento, dependendo de quando premir o interruptor de ligar-desligar 7/10.
Uma leve pressao sobre o interruptor de ligar desligar 7/10 provoca um baixo n^ de rotações/n° de percussoes. Augmentando a pressao, e aug-. mentado o n^ de rotações/n° de percussoes.
← O acontecimiento do veio de perfuração é interrompido se a ferramenta de trabalho emperrar ou enganchar. Sempre segurar, devido às forças produzidas, a ferramenta eletricafirmamente com ambas as mãos e manter uma posicao firme.
Desligar a ferramenta eletrica e soltar a ferramenta de trabalho, se a ferramenta eletrica bloquear. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reacção.
4.2.- Indicações de trabalho
Alterar a posicao do cinzel
O cinzel pode ser travado em 36 posições. Desta forma é possível colocáno posição optimizada para o respectivo trabalho.
Introduzir o cinzel no encabadouro.
Girar o interruptor de percussao/paragem de rotação 11 para a posicao
Girar o encabadouro para a posicao do cinzel desejada.
Girar o interruptor de percussao/paragem de rotao 8 para a posicao "cinzelar".Desta forma a fixacao da ferramenta e travada.
Para cinzelar, o sentido de rotação deve ser colocado na marcha à direita.
Para a colocação em funciona da ferramenta eletrica deverá pressionar o interruptor de ligar-desligar 6 e manter pressionado.
Para desligar a ferramenta electrica, devera sol-tar novamente o interruptor de ligar-desligar 6.
Ligar/desligar: B
Para a colocação em funciona da ferramenta eletrica deverá premir o interruptor de ligar-desligar 6/7 na parte de cima (l), atéogravar.
Para desligar a ferramenta eletrica devarapremir o interruptor de ligar-desligar 4 na parte debaixo (0) e soltar em seguida.
A temperatas baixas a ferramenta eletrica so alcanca a sua plena potencia de impacto/de percussao après um的概率 tempo.
Ajustar o n° de rotações/de percussões
A electrónica de regulação 10 possibila uma pré-selectação sem escalonamento do número de rotações e do número de percussão para um processamento correcto de todos os temas de materiais.
A maior potência de martelar é alcancada, quando a roda de ajuste10 se encontrar na posicao "6". HD50K Por motivos技术和icos, a potencia do martelo é inferior durante travaños comPEGOs nucleos de rotações.
Funcionamento HD15K/HD17K
4.3.- Colocação em functi顾问amento
Observar a tensão de rede! A tensão da fonte de corrente deve coincir com a indicaça na chapa de identificação da ferramenta electrica. Ferramentas electricas marcadas para 230V 也是非常 poder ser operadas com 220V .
Ligare desligar
Para acolocacao em funcaoamento da ferramenta eletrica, devera bascular o interruptor de ligardesligar 6/7 para a posicao 1
Para desligar a ferramenta eletrica,deera bas- cular o interruptor de ligar-desligar 6/7 para a posicao "0"
Em temperatas ambiente baixas, a ferramenta eletrica apenas alcança aplenapotência de percussao après um的概率 tempo.
Este periodo de arranque pode ser reduzido, batendo com a broca, introduzida na ferramenta eletrica, no chao.
4.4.- Indicações de trabalho
Durante o trabajo,deerá segurar a ferramenta electricaleo punho1com ambasasmãos.
Para uma atenuação de percussão maior possível,deerá travaçhar com pressão moderada.
5.- Manutenção eServiço
5.1.- Manutenção e limpeza
Antes de todoseworkos na ferramenta elec tricadeferapeuxaraficha de rede da tomada.
Manter a ferramenta eletrica e as aberturas de ventilacao sempre limpas, para travaHar bem e de forma segura.
< Uma capa de proteção contra édeve ser substituida imeditamente. Recomendamos que esta tarefa sera efectuada por uma oficina de service点多-venda.
Limpar a admissão de ferramentas 2 antes cadautilização.
A ferramenta eletrica desligar-se-á automaticamente se os carvões abrasivos estiverem gastos. Para a manutenção, a ferramenta eletrica deveser enviada ao servicepos vendal. Endereços encontrar-se no capítulo "Servico e assistência ao cliente".
Afiar as ferramentas de cinzelar
Bons resultados são poder ser alcancados com cinzeis afiados, portanto devem ser afiados a tempo. Isto assegura uma longa vidautil das ferramentas e bons resul-tados de trabalho.

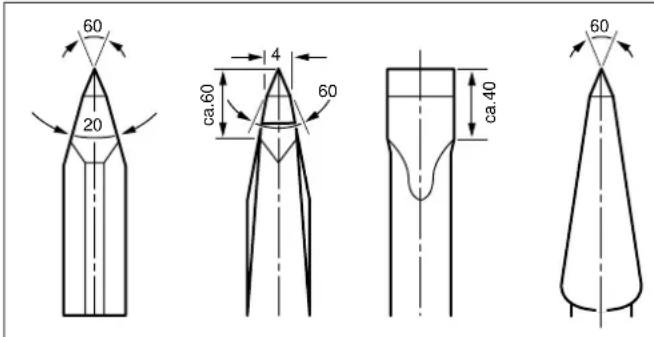

Reafiar
Afiar os cinzeis com discos abrasivos, p. ex. corindo nobre, sob constante adoção de água. A figura contém os valores teóricos necessários. Assegure-se de que não sejam visíveis cores de recozimento; isto pode prejudicar a dureza das ferramentas de cinzelamento.
Para forjar, aquecer o cinzel de 850 a 1050^ (vermelho claro a amarelo).
Para temperar, aquecer o cinzel até aproximamente 900^ e temperar com oleo. De seguida deixar noorno durante aprox. uma hora a 320^ (cor de recozimento azul claro).
Se a ferramenta eletrica falhar apesar de cuidadosos processos de fabricacao e de teste, a reparacao devera ser executada por uma oficina de service autorizada para ferramentas electricas Stayer.
Para todas as questões e encomendas de peças sobressalantas é imprescindivel indicar o número de produits como consta no logotipo da ferramenta electrica.
5.2.- Eliminação
Ferramentas electricas, accesórios e embalagens devem ser enviados a uma reciclagem ecológica de materias primas.
Apenas países da União Europeia:
Não deitar ferramentas electricas no lixo domestico!
De acordo com a directiva europeia 2002/96/CE para apareiros electricos e electrónicos velhos, e com as restrétivas realizações nas leis nationals, as
ferramentas electrolyicas que não servem mais para a UTILização, devem ser enviadas separatamente a uma reciclagem ecologica.
Sobresherva de alteracoes.
5.3. Dados技术和
W = Potência nominal consumida
= Velocidade de energia
1 = Percussao iprn
= Maximo de perfuracao, de aço
= Maximo de perfuracao, pedra
= Maximo de perfuracao, com broca
L_WA = Nível de potência sonora
L_pA = Nivel de pressao sonora
As indicações são valem para tenções nominais [U] 230/240 V ~ 50/60 Hz - 110/120 V ~ 60 Hz. Estas indicações podem variar no caso de tenções inferiores e em modelos espécíficos dos paises. Observar o número de produits na sua ferramenta electrica. A designação comercial das ferramentas electricas individuais podeVAR.
5.4.- Declariação de conformidade
Declaramos sob)nossa exclusiva responsabilitadede que este produit cumpre as seguintes normas oudocumentos normativos: UNE EN 60745-1:2010/A11:2011,UNE EN 60745-2-6:2011,EN 55014-1:2006,EN 61000-3-2:2006,EN 61000-3-3:1995+A1:2001+A2:2005, conforme as disposicaoes das directivas 2004/108/CE,2006/42/CE, 2000/14/CE.
Ramiro de la Fuente
Director Geral
16dez2013
