Tipo de produto	Máquina de lavar roupa
Marca	Fagor
Modelo	WFA 7312
Capacidade de carga	7 kg
Dimensões (L x P x A)	600 x 600 x 850 mm
Pressão de água	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Alimentação elétrica	Consultar a placa de características (não usar extensão)
Programas de lavagem	Normal, rápido, delicado, lã, antibacteriano, enxágue, centrifugação, esvaziamento
Opções	Passagem fácil, enxágue extra, lavagem intensiva, partida retardada
Velocidade de centrifugação	Variável com possibilidade de parada com tanque cheio
Segurança crianças	Bloqueio dos botões (pressionar 3 segundos)
Sistema de diagnóstico	Exibição de códigos de erro para falhas comuns
Limpeza do filtro	A ser feita uma vez por ano
Limpeza do compartimento de produtos	A ser feita uma vez por mês
Tipos de tecidos	Algodão, linho, sintético, delicado, lã, misturas
Temperaturas	Frio, 30°C, 40°C, 60°C, 90°C
Abertura da porta	Após 2 minutos no final do ciclo; abertura manual em caso de falha
Produtos de lavagem	Pó ou líquido (com aba azul)
Acessórios fornecidos	Cotovelo de drenagem, mangueiras de alimentação novas
Serviço pós-venda	Contatar para peças de reposição e reparos

Perguntas frequentes - WFA 7312 FAGOR

Como instalar a máquina de lavar roupa Fagor WFA 7312?

Desembale o aparelho removendo os parafusos de transporte, conecte as mangueiras de água (vermelha para água quente se aplicável), instale o cotovelo de drenagem, nivele os pés e ligue em uma tomada com terra. Consulte a seção Instalação do manual.

O que fazer se a máquina de lavar não encher de água?

Verifique se a torneira de água está aberta, se a entrada de água não está cortada e limpe o filtro de entrada de água. Se o problema persistir, contate o Serviço Técnico.

Como usar detergente líquido?

Puxe a aba azul do compartimento de lavagem para fora até que ela trave na posição vertical. Isso impede o escoamento prematuro do líquido. Para detergente em pó, empurre a aba de volta para a posição horizontal.

Como abrir a porta em caso de queda de energia?

Remova o compartimento de produtos pressionando a alavanca azul, depois gire a chave localizada à direita com uma moeda para a esquerda. A porta se abrirá. Consulte a seção Diagnósticos.

Quais são os programas de lavagem disponíveis?

A máquina de lavar oferece programas para algodão, sintético, delicado, lã, antibacteriano, rápido, enxágue, centrifugação e esvaziamento. As temperaturas vão do frio a 90°C.

Como ativar a segurança crianças?

Pressione o botão de bloqueio por 3 segundos. Um indicador acende. Para desativar, pressione novamente por 3 segundos.

Por que a máquina de lavar vibra ou faz barulho?

Verifique se o aparelho está corretamente nivelado (pés ajustáveis) e se os parafusos de transporte foram removidos. Um desequilíbrio pode causar vibrações.

Como limpar o filtro e o compartimento de produtos?

Limpe o compartimento de produtos uma vez por mês removendo-o e enxaguando-o. O filtro é limpo uma vez por ano desaparafusando-o e removendo os resíduos.

O que significam os códigos de erro exibidos?

Os códigos indicam problemas como falta de água, drenagem bloqueada, etc. Consulte a seção Diagnósticos para soluções. Se o código persistir, chame o Serviço Técnico.

Qual é a capacidade máxima de roupa?

A capacidade máxima é de 7 kg para os programas de algodão. Adapte a carga conforme o programa (por exemplo, 3 kg para sintético, 1 kg para lã).

MANUAL DE UTILIZADOR WFA 7312 FAGOR

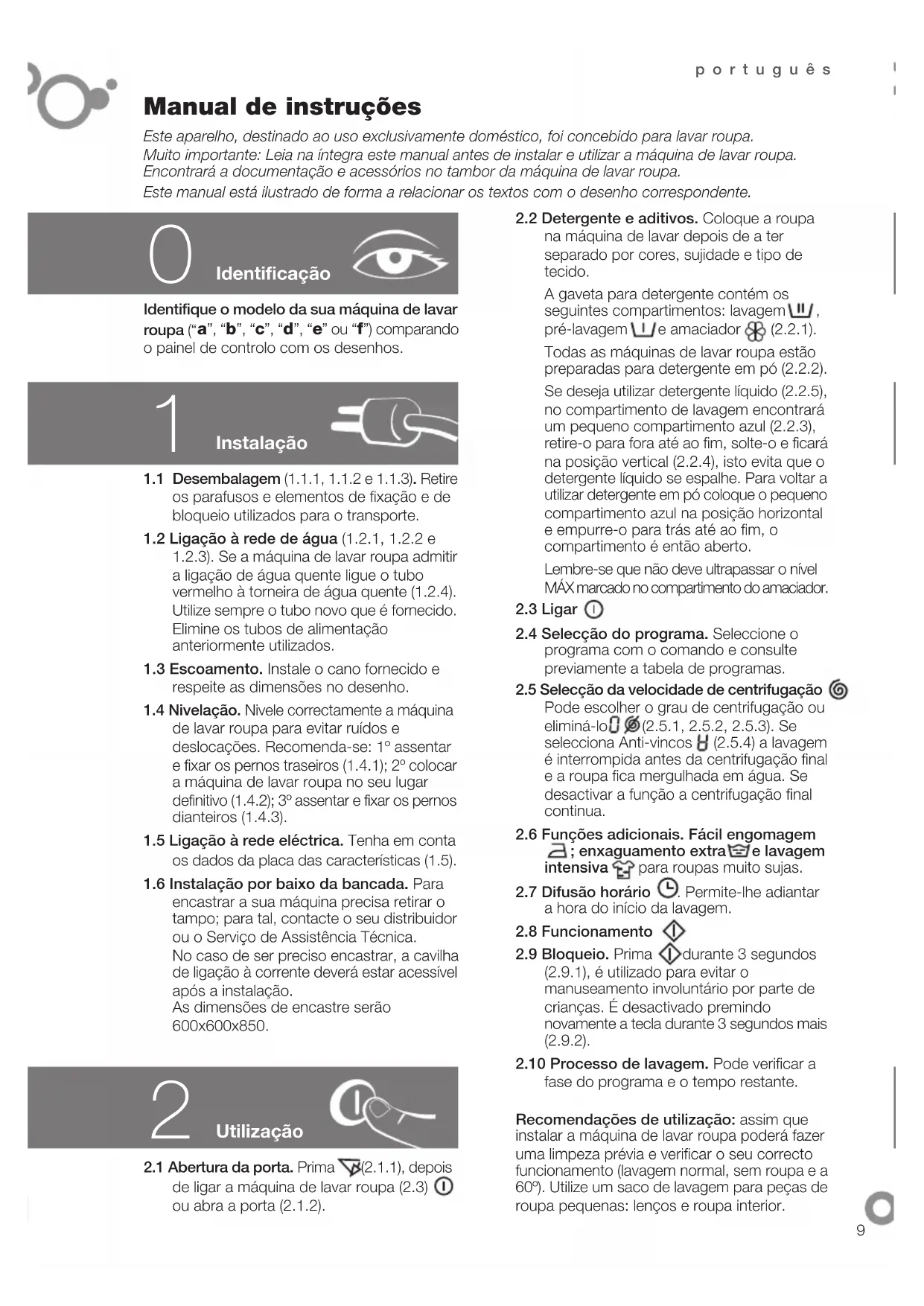

Manual de instruções

Este aparelho, destinado ao uso exclusivamente domestico, foi concebido para lavar roupa.

Muito importante: Leia na integra este manual antes de instalar e'utilizar a boaquina de lavar roupa.

Encontrar a documentação e acessórios no tambor da boaquina de lavar roupa.

Este manualesta ilustrado de forma a relacionar os textos com o desenho correspondente.

Identificacao

Identifique o modelos da sua máquina de lavar roupa ("a", "b", "c", "d", "e" ou "f") comparando o paine de controlo com os desenhos.

1

Instalacao

1.1 Desembalagem (1.1.1, 1.1.2 e 1.1.3). Retire os parafusos e elementos de fixação e de bloqueio realizados para o transporte.
1.2 Ligação à rede de água (1.2.1, 1.2.2 e 1.2.3). Se a boa de lavar roupa admits a liação de água quente ligue o tubo vermelho à torneira de água quente (1.2.4). Utilize sempre o tubo novo que é fornecido. Elimine os tubos de alimentação anteriormente realizados.
1.3 Escoamento. Instale o cano fornecido e respeite as dimensoes no desinho.
1.4 Nivelação. Nivele correctamente a máquina de lavar roupa para evitar ruidos e deslokáções. Recomenda-se: 1^ assentar e fixar os pemos traseiros (1.4.1); 2^ colocar a máquina de lavar roupa no seu lugar definitivo (1.4.2); 3^ assentar e fixar os pemos dianteiros (1.4.3).
1.5 Lígacao à rede electrica. Tenha em conta os dados da placá das caracteristicas (1.5).
1.6 Instalação por baixo da bancada. Para encastrar a sua boaquina precisa retiring o tempo; para tal, contacte o seu distribuidor ou o Serviço de Assistência Tecnica. No caso de ser preciso encastrar, a cavilha de ligação à correntedeer está acessível antes a instalação. As dimensoes de encastre são 600x600x850.

2

Utilização

2.1 Abertura da porta. Prima (2.1.1), depuis de ligar a boaina de lavar roupa (2.3) ou abra a porta (2.1.2).

2.2 Detergente e aditivos. Coloque a roupa naquina de lavar(before de a ter separado por cores, sujidade e tipo de tecido.

A gaveta para detergente content os seguintes compartmentos: lavagem, pré-lavagem e amaciador (2.2.1).

Todas as máquinas de lavar roupa está preparadas para detergente em po (2.2.2). Se deseja'utilizar detergente liquido (2.2.5), no compartmento de lavagem encontrará um pouco compacto azul (2.2.3), retire-o para fora até ao fim, solte-o e ficará na posicao vertical (2.2.4), isto evita que o detergente liquido se espalhe. Para voltar a utilizesdergente em po coloque o pouco compacto azul na posicao horizontal e empurre-o paraTRS ate ao fim, o compartmento é entao aberto.

Lembre-se que não deve ultrapassar o;nível MAXmarca no compartmento do amaciador.

2.3 Ligar ①

2.4 Selecção do programa. Seleciono o programa com o commando e consulte previamente aanela de programas.

2.5 Selecção da velocidade decentrifugação Pode escolher o grau de centrifugação ou elimina-lo (2.5.1, 2.5.2, 2.5.3).Se seleciona Anti-vincos (2.5.4) a lavagem é interrompida antes da centrifugação final e a roupa fica vergulhada em agua. Se desactivar a funcao a centrifugacao final continua.

2.6 Fonções adcionais. Fácil engomagem; enxaguamento extra e lavagem intensiva para roupas muito sujas.

2.7 Difusão horário L. Permite-Ihe adiantar a hora do inico da lavagem.

2.8 Funcionamento

2.9 Bloqueio. Prima 1 durante 3 segundos (2.9.1), é'utilado para evaporar o manuseamento involuntário por parte de crianças. É desactivado premindo novamente a tecla durante 3 segundos mais (2.9.2).

2.10 Processo de lavagem. Pode vericar a fase do programa e o tempo restante.

Recomendações de utilizesação: assim que instalar a boaina de lavar roupa poderá fazer uma limpeza prévia e verficar o seu corretofunvironamento (lavagem normal, sem roupa e a 60^ ).Utilize um saco de lavagem para peças de roupaopenhagenas: lenços e roupa inferior.

Advertências de utilizesão: 1. Se parar a boaquina de lavar roupa para crescentar mais roupa, assegure-se de que o nível de água não atinge o da porta. 2. As funções adiconais augmentam o tempo de lavagem. 3. Uma vez concluso o programa de lavagem pode ter de aguardar durante 2关键时刻 para Abrir a porta.

3

Manutenção

3.1 Limpeza da gaveta de detergente.

Recomenda-se que sera feita uma vez por mês.

3.2 Limpeza dooreacho.Recomenda-seque sera feita uma vez por ano.

Para a limpeza exterior, utilizeiros nao abrasivos e seque bem com um pano macio.

4

Diagnósticos

4.1 A boaina de lavar roupa integra umsystema de diagnóstico que detecte eavisa com antecedência qualquer tipo deproblema.Poderá visualizá-la no pailou quando os pilotos do pail de controlopisquem intermitentemente.

4.1.1 Não entra água na区内a de lavar roupa. Verifique o abastecimento de agua, a torneira de entrada, ou limpe o FILTER de entrada.

4.1.3 Não concentrifica. Remove alguma caregça da roupa e volta a selecionar a concentrificação.

4.1.4 Não está em funciona.

Verifique se a porta está bem fechada.

4.4 Abertura da porta. Em caso de avaria ou falha na corrente, puxe a gaveta de detergente retirando-a da alca para fora e pressione o poucoço compartmento azul com o dedo (4.2.1); no lado direito verá um botão com uma ranhura, gire este botão com uma moeda para a esquerda e a porta abre-se (4.2.2).

5

Segurarca

• A pressão da água na rede deverá estar entre 0,05 e 1 Mpa (0,5 a 10 kg/cm³).
• Não utilize elementos para ampliar ou adaptadores para ligar a区管委会 de lavar roupa.
• A instalação électrique deve estar regulada para a potência maxima indicada na placá de caracteristicas e a ligação da corrente electrolytica com a ligação à terra segudo a regulamentoção.
• Se o cabo de alimentação estiver danificado deve ser substituído pelo seu的服务o pos-venda ou por pessoal qualificado semelhante de forma a fazer um perigo.

• Não manusear o interior da区内a de lavar roupa. Perante qualquer problema que não possa resolver, chame o service专业技术.
• Este aparecido não deve ser uso sem a supervisão ou as instruções da persona responsavel correspondente às pessoas (incluindo crianças) cusja incapacidade física, sensorial ou mental, ou a falta de experiencia e conhecelto as impeça de usar o mesmo de forma segura. As crianças devem ser mantidas sob vigilência para garantir que não brincam com o aparecido.

6

Meio ambiente

A boa de lavar roupa foi desenhada a pensar na preservaço do meio ambiente.

Respeite o meio ambiente. Carregue a MQina de lavar roupa para a capacidade maxima recomendada para cada programa; poupará agua e energia. Sempre que possa, evite a prelavagem. Não exagere no detergente. Utilize o Enxaguamento extra, exclusivamente para peças de roupa de pessoas com pele sensivel.

Gestão de resíduos de aparehos electricos e electrónicos.

Não elimine os apareiros misturando-os com resíduos domesticos.

Entregue a sua máquina de lavar roupa num posto oficial de recolha.

A reciclagem de electrodométricos evita consequências nocivas para a saúde, meio ambiente e permitte poupar energia e recursos.

Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a boaquina de lavar roupa.

programas normaisprogramas delicado

Programa e temperatura		Tipo de tecido	Carga de roupa max. (kg)	AA A+A
				7 kg kWh/L		7 kg kWh/L	8 kg kWh/L
1.	frio	algodão/linho cores delicadas sujidade muito ligeira	7/8	0,10/59	60	0,10/59	0,10/59	50
2.	rápido 30°C	algodão/linho branco/cor sujidade ligeira	4	0,20/40	30	0,20/40	0,20/40	30
3.	30°C	algodão/linho cores delicadas sujidade ligeira	7/8	0,35/59	80	0,35/59	0,35/59	52
4.	40°C	algodão/linho cores sobrias sujidade ligeira	7/8	0,60/59	90	0,60/59	0,60/59	57
5.*	60°C	algodão/linho cores sobrias sujidade normal	7/8	1,33/59	105	1,19/59	1,36/59	80
6.	manchas / pré-lavagem 60°C	algodão/linho branco/cores sobrias sujidade forte	7/8	1,50/68	115	1,50/68	1,50/68	100
7.	misto 40°C	sintêico/mistura algodão cores delicadas sujidade normal	4	0,55/54	60	0,55/54	0,55/54	55
8.	frio	sintêico cores delicadas sujidade muito ligeira	4	0,10/54	55	0,10/54	0,10/54	50
9.	30°C	sintêico cores delicadas sujidade ligeira	4	0,25/54	55	0,25/54	0,25/54	50
10.	anti-bacterías 90°C	algodão/linho branco sujidade forte	7/8	2,30/64	125	2,40/64	2,50/64	110
11.	edredão 30°C	cortinas/mistura algodão branco/cor sujidade ligeira	4	0,25/54	55	0,25/54	0,25/54	50
12.	cortinas 30°C	lã/mistura lã branco/cor sujidade muito ligeira	2	0,35/59	45	0,35/59	0,35/59	40
13.	lavagem à não com água fria	lã/mistura lã branco/cor sujidade ligeira	2	0,05/59	35	0,05/59	0,05/59	30
14.	rápido 15' frio	sintêico/mistura algodão branco/cores sobrias sujidade muito ligeira	2	0,05/25	15	0,05/25	0,05/25	15
15.	enxagua-mentedo	algodão/mistura algodão sintêico/delicado lã/mistura lã	7/8	0,05/40	30	0,05/40	0,05/40	25
16.	centrifugação	algodão/mistura algodão sintêico/delicado lã/mistura lã	7/8	0,05/0	10	0,05/0	0,05/0	10

* o programa para validar a lavagem e consumo de energia segudo a norma EN60456, acessionando a tecla de lavagem intensiva.

1.	normal	algodão/linho	cores delicas	5/6/7	0,10/46	0,10/49	60	0,10/49	0,10/54	50
2.	rápido	algodão/linho	brancócor	1,5	0,20/25	0,20/30	0,20/30	0,20/30	0,20/30	30
3.	normal	algodão/linho	cores delicas	5/6/7	0,35/46	0,40/49	82	0,35/49	0,45/54	52
4.	normal	algodão/linho	suidade ligeira	5/6/7	0,60/46	0,65/49	87	0,60/49	0,65/54	57
5.	normal	algodão/linho	suidade ligeira	5/6/7	A,0,95/46	1,02/49	91	1,02/49	1,33/54	70
6.	normal	algodão/linho	suidade ligeira	5/6/7	1,80/51	1,90/55	120	1,90/53	2,15/60	110
7.	normal	algodão/linho	pre-lavagebrancócor sórias	5/6/7	1,40/55	1,45/60	105	1,40/57	1,45/65	100
8.	delicado	cortex sórias	suidade ligeira	5/6/7	A,0,95/46	1,02/49	91	1,02/49	1,33/54	70
9.	delicado	cortex deliadas	suidade ligeira	5/6/7	1,40/55	1,45/60	105	1,40/57	1,45/65	100
10.	delicado	cortex deliadas	suidade ligeira	3	0,10/50	0,10/55	50	0,10/49	0,10/55	50
11.	delicado	cortex deliadas	suidade ligeira	3	0,30/50	0,30/55	50	0,30/49	0,30/55	50
12.	frio	suidade ligeira	suidade ligeira	3	0,55/50	0,60/55	55	0,55/49	0,60/55	55
13.	frio	suidade ligeira	suidade ligeira	3	0,95/50	1,00/55	70	0,90/49	0,95/55	70
14.	enquez-	suidade ligeira	suidade ligeira	1	0,05/60	0,05/60	30	0,05/52	0,05/60	30
15.	centrifugação	algodão/mistura algodão	suidade ligeira	1	0,45/60	0,50/60	40	0,40/52	0,50/60	40
16.	centrifugação	algodão/mistura algodão	suidade ligeira	5/6/7	0,05/60	0,05/60	10	0,05/60	0,05/60	10
17.	centrifugação	algodão/mistura algodão	suidade ligeira	5/6/7	0,05/60	0,05/60	23	0,05/60	0,05/60	23
18.	centrifugação	algodão/mistura algodão	suidade ligeira	5/6/7	0,05/60	0,05/60	23	0,05/60	0,05/60	23

* o programa para validar a lavagem e consumo de energia segudo a norma EN60456, actionando a tecla de lavagem intensiva.

Instruction manual

Este aparello, destinado a un uso exclusivamente domestico, foi concibido para lavado de roupa. Moi importante: le integramente este manual antes de instalar e utiliser a lavadora. Atoparas a documento e Accessories no tambor da lavadora.

2.1 Apertura da porta. Pulsa (2.1.1) Despois de conectar a lavadora (2.3) ou abre a porta (2.1.2).

2.2 Deterxente e aditivos. Carga a roupa na lavadora antes de tela clasificado por cor, sucidade e tipo de tecido.

A cubeta ten os seguientes compartmentos: lavado , prelimavado e suavizante (2.2.1).

Todas as lavadoras estan preparadas para deterxente en po (2.2.2).

Se desexas empregar deterxente liquido (2.2.5), no compartmento de lavado atoparas una pestana azul (2.2.3). Tira dela cara afora ata que faga tope, soltae e quedaray en posicion vertical (2.2.4);isto evita que se escape o deterxente liquido.

Para volver usar deterxente en po, colocata pestana azul en posicón horizontal e empúxaa cara aftas ata que faga tope; asi a comporta está aberta.

Lembra que non debes superar o nivel MAX marcado no compartmento do suavizante.

2.3 Aceso ①

2.8 Posta en marcha

2.4 SeLECTION do programa. SeLECTIONA o programa co mando previa consulta da lista de programas.
2.5 SeLECTION DE Velocidade decentrifugado Podes escoller o grao de centrifugado ou eliminated (2.5.1, 2.5.2, 2.5.3).Se seleciones Antirrugas/Flot (2.5.4) interrompese o lavado antes do centrifugado final e a roupa queda vergullada en auga. Se desactivas a funcao,continua o centrifugado final.
2.6 Funcions adcionais.Facil de pasarIe o ferro ; aclarado extra e lavado intensivo para prendas moi susias.
2.7 Retardo horario L. Permitirache retrasar a hora do comezo do lavado.
2.9 Bloqueo. Pulsa durante 3 segundos (2.9.1); usase para evaporar manipulaciones por parte de nenos. Desactivase pulsando novamente a tecla duranteoutsros 3 segundos (2.9.2).
2.10 Proceso de lavado. Podes comprobar a fase do programa e o tempo restante.

Recomendaciones de uso: nada más instalar a lavadora poderas facer unha limpeza previa e comprar o seu correcto funciona (lavado normal, sen roupa e a 60^ ). Utiliza una Bolsa de lavado para prendas pequeñas: pamos da man e roupa interior.

Advertencias de uso: 1. Se paras a lavadora para engadir mais roupa, asegurar de que o nivel de auga nonCHEGUE ao da porta.2.As funciOns adcionais incrementan o tempo de lavado.3.Unha vez rematado o programa de lavado pode que tenas que chegar a esperar 2mnutos para abrir a porta.

3

Mantamento

4.1.1 Non entra auga na lavadora.

Revisar o subministro de auga, a billa de entrada, ou limpa o filtro de entrada.

4.1.2 Nin desauga, nincentrifuga.

Comproba o estado do futuro.

4.1.3 Non centrifuga. Remove a energia da roupa e volve seleccionar o centrifugado.
4.1.4 Non sepon en marcha.Comproba que a porta está ben pechada.
4.1.5 Con calquera除外.; Avisao servizo的技术ico.

A lavadora foi(desnada pensando na conservaciondo medio ambiente.

Respecta o medio ambiente. Carga a lavadora a maxima capacité recommendada para cada programa; aforrarás auge e energia. Sempre que poidas, evita o prelimvado. Non colocques deterxente de mais. Usa o聲明o extra exclusivamente para prendas de pessoas con pel sensible.

Xestion de residuos de aparlos electricos e electronicos.

Non elimines os aparellos mesturandoos con residuos domesticos xerais.

Entrega a tua lavadora nun centro especial de recolla.

A reciclaxe de electrodomesticos evita.
consequencias negativas para a salute, o medio
ambiente e permite aforrar energia e recursos.
