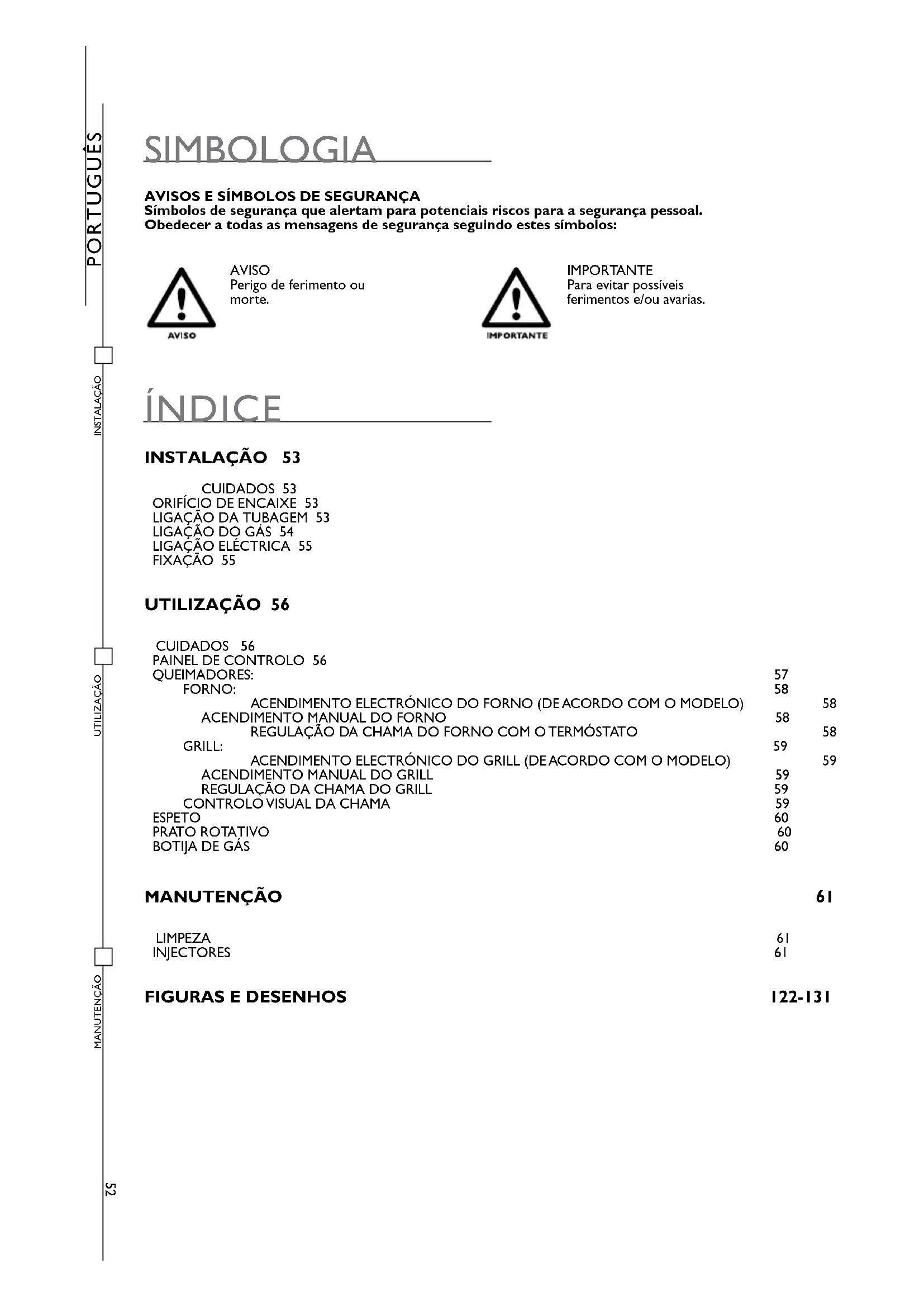

PORTUGUÊS SIMBOLOGIA AVISOS E SÍMBOLOS DE SEGURANÇA Símbolos de segurança que alertam para potenciais riscos para a segurança pessoal. Obedecer a todas as mensagens de segurança seguindo estes símbolos: ÍNDICE INSTALAÇÃO 53

LIGAÇÃO DA TUBAGEM 53

LIGAÇÃO ELÉCTRICA 55

FIXAÇÃO 55 UTILIZAÇÃO 56 CUIDADOS 56

REGULAÇÃO DA CHAMA DO GRILL 59

AVISO Perigo de ferimento ou morte. IMPORTANTE Para evitar possíveis ferimentos e/ou avarias.

52INSTALAÇÃOUTILIZAÇÃO

Este forno pertence à CLASSE 3: APARELHO DE ENCAIXE NUMA COZINHA OU NUMA SUPERFÍCIE DE TRABALHO. DIMENSÕES DO ORIFÍCIO DE ENCAIXE Fazer um orifício no móvel como indicado na FIG. 2 - PÁG. 123, de acordo com o modelo. O móvel deve estar adequadamente construído em esquadria em relação à superfície de trabalho horizontal e à face do móvel. O orifício de encaixe do móvel deve estar feito com uma esquadria correcta. No caso de aberturas para arejamento do móvel, evitar que os materiais combustíveis possam aceder às mesmas. DISTÂNCIAS MÍNIMAS DAS PAREDES A RESPEITAR Respeitar as distâncias mínimas das paredes e do chão, como indicado na FIG. 1 - PÁG. 122, de acordo com o modelo. OS MODELOS FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS DEVEM SER LIGADOS A UMA CONDUTA DE TECTO. SÓ DEVEM SER UTILIZADOS OS TUBOS E A CONDUTA INDICADOS NESTAS INSTRUÇÕES, QUE ESTÃO DISPONÍVEIS EM REVENDEDORES TRUMA OU SMEV. A TUBAGEM E O TUBO DE DESCARGA DE FUMOS DEVEM SER MANTIDOS LONGE DE MATERIAIS QUE NÃO RESISTAM À TEMPERATURA DE 120°C.

VENTILAÇÃO.INSTALAÇÃO

UTILIZAÇÃO MANUTENÇÃO

FO290TD - FO290TS FO300 - FO300L FO390TD - FO390TS FO211FGT FO291TD - FO291TS - FO311 FO391TD - FO391TS VN555 - VN565 DURANTE AS OPERAÇÕES DE INSTALAÇÃO E DE LIGAÇÃO, O TUBO CONDUTOR DE GÁS DO APARELHO NÃO DEVE ESTAR SUJEITO A TORÇÕES, TRACÇÃO OU OUTRAS TENSÕES. A ligação da conduta de gás ao aparelho deve ser efectuada através de um tubo metálico rígido e conexões para pressão. É possível usar um tubo flexível, mas este deve ser:

PORTUGUÊS Este aparelho pode funcionar com os tipos de gás seguintes e respectivas pressões de alimentação. A categoria (ou categorias) de acordo com a qual o aparelho foi regulado é indicada claramente na etiqueta identificativa colada no aparelho.

CONTROLAR ESTES DADOS ANTES DE ENCAIXAR O APARELHO NA BOTIJA. AS ANILHAS DE ADAPTAÇÃO DE PRESSÃO A UTILIZAR ENTRE A BOTIJA E O APARELHO DEVEM ESTAR EM CONFORMIDADE COM AS CATEGORIAS INDICADAS NA TABELA ABAIXO. 1 Fixar a junta da conduta (K) com os 2 parafusos fornecidos, tal como ilustrado na FIG. 3 - PÁG. 126 e prosseguir com a ligação do tubo e da conduta. 2 A conduta de tecto deve ser montada verticalmente, com uma inclinação máxima de 15°. Fazer um furo com∅∅ 60 mm no tecto do veículo junto ao forno. Se necessário, introduzir na parede do forno uma faixa de chapa com uma espessura de 1 mm, para que o tecto não se deforme durante a fixação e permaneça impermeável. 3 Introduzir a conduta e fixá-la com a porca a partir do interior do veículo. Para garantir a impermeabilidade do tecto, apertar novamente a porca de fixação da conduta depois de algumas horas de funcionamento do forno. 4 Ligar o tudo de escoamento como indicado na FIG. 4. - PAG 127. Introduzir o tubo da conduta até que encaixar e fixá-lo com um parafuso auto-roscante. 5 Fixar bem às paredes o tubo de escoamento (∅ 55 mm) e o tubo de protecção (∅ 65 mm) com as faixas a todo o comprimento.INSTALAÇÃOUTILIZAÇÃO MANUTENÇÃO a) Sempre inspeccionável; b) Protegido de possíveis contactos com peças que aqueçam (como a peça por baixo dos queimadores); c) Protegido de qualquer solicitação (torção, tracção, esmagamento,...); d) Protegido das peças móveis do encaixe (ex. uma gaveta); e) Com um comprimento máximo de 1,5 m; f) Substituído antes da data de validade; Uma vez efectuada a ligação, verificar se o circuito de gás não tem fugas usando um fluido não corrosivo para procurar eventuais perdas. Não usar uma solução de água e sabão. NÃO UTILIZAR CHAMAS LIVRES.

e ligá-lo ao bloco de terminais colocado na parte posterior do aparelho. O terminal vermelho é o pólo positivo e o negro, o pólo negativo. Este capítulo só diz respeito aos modelos onde está 12 V escrito na etiqueta identificativa colada no aparelho.INSTALAÇÃO UTILIZAÇÃO MANUTENÇÃO

Os símbolos seguintes indicam o queimador que corresponde ao manípulo. NOTA: Diferentes modelos poderão ter manípulos e símbolos diferentes. CUIDADOS ESTE APARELHO DEVE SER UTILIZADO APENAS POR PESSOAS ADULTAS E RESPONSÁVEIS. DURANTE E IMEDIATAMENTE APÓS A UTILIZAÇÃO, AS PEÇAS ACESSÍVEIS PODEM ESTAR QUENTES, POR ISSO, NÃO TOCAR NELAS E MANTER AS CRIANÇAS AFASTADAS. NO FINAL DA CONFECÇÃO, GARANTIR QUE VOLTA A COLOCAR O(S) MANÍPULO(S) NA POSIÇÃO DE FECHADO(S). DEPOIS DA UTILIZAÇÃO, FECHAR A TORNEIRA PRINCIPAL DA CONDUTA DE GÁS. ESTE APARELHO NÃO SE DESTINA A SER USADO POR PESSOAS (INCLUINDO CRIANÇAS) COM CAPACIDADES FÍSICAS OU MOTORAS REDUZIDAS OU COM FALTA DE EXPERIÊNCIA OU DE CONHECIMENTOS, EXCEPTO SE ALGUÉM RESPONSÁVEL PELA SUA SEGURANÇA FORNECER INSTRUÇÕES E SUPERVISÃO SOBRE A UTILIZAÇÃO DO APARELHO. AS CRIANÇAS DEVEM ESTAR SOB VIGILÂNCIA PARA GARANTIR QUE NÃO BRINCAM COM O APARELHO. A UTILIZAÇÃO DE UM APARELHO DE COZEDURA A GÁS PRODUZ CALOR E HUMIDADE NO LOCAL ONDE É INSTALADO. FAZER DE MANEIRA A GARANTIR UM BOM AREJAMENTO DA COZINHA: MANTER AS ABERTURAS DE AREJAMENTO NATURAL ABERTAS OU INSTALAR UM DISPOSITIVO DE AREJAMENTO MECÂNICO (EXAUSTOR DE ASPIRAÇÃO MECÂNICA). UMA UTILIZAÇÃO INTENSA E PROLONGADA DO APARELHO PODE TORNAR NECESSÁRIO UM AREJAMENTO SUPLEMENTAR. UMA HIPÓTESE É A ABERTURA DE UMA JANELA OU A CRIAÇÃO DE UM AREJAMENTO MAIS EFICAZ, POR EXEMPLO, AUMENTANDO A POTÊNCIA DE EVENTUAIS ASPIRAÇÕES MECÂNICAS. ANTES DE CONFECCIONAR ALIMENTOS PELA PRIMEIRA VEZ, DEIXAR O FORNO ACESO NA POTÊNCIA MÁXIMA DURANTE UM PERÍODO DE TEMPO DE PELO MENOS 30 MINUTOS E O GRILL DURANTE UM PERÍODO DE TEMPO DE PELO MENOS 15-20 MINUTOS. ESTE SÍMBOLO ENCONTRA-SE JUNTO AO MANÍPULO DO QUEIMADOR DO FORNO ESTE SÍMBOLO ENCONTRA-SE JUNTO AO MANÍPULO DO QUEIMADOR DO GRILL Os símbolos seguintes indicam a regulação do queimador que corresponde à posição do manípulo. NOTA: Diferentes modelos poderão ter manípulos e símbolos diferentes. CHAMA GRANDE CHAMA PEQUENA GRILL

TEMPERATURAS DO FORNOINSTALAÇÃOUTILIZAÇÃO

PORTUGUÊS QUEIMADOR Em seguida, apresentam-se as características dos queimadores em relação aos vários modelos:

BOTÃO DE ACENDIMENTO ELECTRÓNICO

VN565 1,6 116INSTALAÇÃO

UTILIZAÇÃO MANUTENÇÃO

PORTUGUÊS Para produzir chama, premir a fundo o manípulo de comando e girá-lo para a posição de 1 a 6. Ao mesmo tempo, acender o queimador com um fósforo ou isqueiro. Uma vez produzida chama, manter o manípulo premido durante alguns segundos para que a chama permaneça acesa.

- ACENDIMENTO MANUAL DO FORNO

FORNO O ACENDIMENTO DO QUEIMADOR SÓ DEVE SER EFECTUADO COM A PORTA COMPLETAMENTE ABERTA. NO INTERIOR DO FORNO A GRELHA, A PINGADEIRA (TABULEIRO) OU O TACHO DEVEM ESTAR POSICIONADOS DE MODO A QUE NÃO ENTREM EM CONTACTO DIRECTO COM AS CHAMAS. SE A CHAMA DO QUEIMADOR SE DESLIGAR ACIDENTALMENTE, FECHAR O MANÍPULO DO GÁS E AGUARDAR UM MINUTO ANTES DE VOLTAR A ACENDER. - ACENDIMENTO ELECTRÓNICO DO FORNO (DE ACORDO COM O MODELO) Para produzir chama, premir a fundo o manípulo de comando e girá-lo para a posição de 1 a 6. Ao mesmo tempo, carregar no botão de acendimento electrónico (nos modelos com o símbolo ★ na porta, o botão de acendimento não é visível e é accionado premindo a fundo o manípulo). Uma vez produzida chama, manter o manípulo premido durante alguns segundos para que a chama permaneça acesa. SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, VERIFICAR SE EXISTE GÁS NA BOTIJA. SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR. SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, REPETIR A OPERAÇÃO DEPOIS DE CADA UMAS DAS SUGESTÕES:

• proceder ao acendimento manual

• VeriFicar se eXiste gÁs na botiJa SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR. O acendimento manual é usado na ausência de acendimento electrónico ou no caso de avaria deste. - REGULAÇÃO DA CHAMA DO FORNO COM O TERMÓSTATO A chama do queimador do forno, assim que é acesa, permanece na potência máxima em todas as posições do manípulo e diminui automaticamente para a potência mínima quando a temperatura introduzida para o forno é atingida. POSIÇÕES 1 2 3 4 5 6 TEMPERATURAS 130° C 160° C 180° C 200° C 220° C 240° CINSTALAÇÃOUTILIZAÇÃO MANUTENÇÃO

PORTUGUÊS Para produzir chama, premir a fundo o manípulo de comando e girá-lo para a posição de GRILL ou para a posição de chama grande. Ao mesmo tempo, carregar no botão de acendimento electrónico (nos modelos com o símbolo ★ na porta, o botão de acendimento não é visível e é accionado premindo o manípulo). Uma vez produzida chama, manter o manípulo premido durante alguns segundos para que a chama permaneça acesa. GRILL - ACENDIMENTO ELECTRÓNICO DO GRILL (DE ACORDO COM O MODELO) O ACENDIMENTO DO QUEIMADOR SÓ DEVE SER EFECTUADO COM A PORTA COMPLETAMENTE ABERTA. SE O QUEIMADOR NÃO SE ACENDER IMEDIATAMENTE, LARGAR O MANÍPULO E REPETIR A OPERAÇÃO DEPOIS DE PELO MENOS 10 SEGUNDOS. AS PEÇAS ACESSÍVEIS PODEM ESTAR A TEMPERATURAS ELEVADAS QUANDO O GRILL É UTILIZADO, POR ISSO, MANTER AS CRIANÇAS À DISTÂNCIA. DURANTE O FUNCIONAMENTO, A PORTA DEVE ESTAR SEMPRE ABERTA E A PROTECÇÃO CONTRA CALOR COMPLETAMENTE RETIRADA (FIG. 6 - PÁG. 130) NUNCA UTILIZAR O GRILL DURANTE MAIS DE 25 MINUTOS. O GRILL NÃO PODE SER UTILIZADO COMO UM FORNO. SE A CHAMA DO QUEIMADOR SE DESLIGAR ACIDENTALMENTE, FECHAR O MANÍPULO DO GÁS E AGUARDAR UM MINUTO ANTES DE VOLTAR A ACENDER. SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, REPETIR A OPERAÇÃO DEPOIS DE CADA UMAS DAS SUGESTÕES:

• proceder ao acendimento manual

• VeriFicar se eXiste gÁs na botiJa SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR. Para produzir chama, premir a fundo o manípulo de comando e girá-lo para a posição de GRILL ou para a posição de chama grande. Ao mesmo tempo, acender o queimador com um fósforo ou isqueiro. Uma vez produzida chama, manter o manípulo premido durante alguns segundos para que a chama permaneça acesa. SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, VERIFICAR SE EXISTE GÁS NA BOTIJA. SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR.

- ACENDIMENTO MANUAL DO GRILL

O acendimento manual é usado na ausência de acendimento electrónico ou no caso de avaria deste.

- REGULAÇÃO DA CHAMA DO GRILL

Para os modelos VN555 e VN565: para regular a chama, rodar o manípulo para a posição desejada. Para todos os outros modelos: o grill deve ser utilizado unicamente na potência térmica nominal.

CONTROLO VISUAL DA CHAMA

De acordo com o tipo de gás utilizado, o aspecto da chama é o seguinte: Propano (G31): o interior da chama é azul e o contorno nítido. Butano (G30): chama com ligeiras pontas amarelas no acendimento do fogão e que se intensificam lentamente quando o fogão aquece.INSTALAÇÃO UTILIZAÇÃO MANUTENÇÃO

PORTUGUÊS Acender o queimador do forno como indicado no capítulo FORNO. Posicionar o manípulo de comando na posição desejada. Introduzir a pingadeira com o espeto montado, como indicado na FIG. 7 - PÁG. 130. Premir o respectivo interruptor para fazer funcionar o motor do espeto. ESPETO

As botijas de gás que podem ser usadas são as mais comuns no país onde o aparelho é utilizado. O gás a utilizar é indicado claramente no exterior da embalagem e na etiqueta indestrutível colada na parte posterior do aparelho. Em todas situações devem ser cumpridas as seguintes indicações: as botijas de gás devem estar colocadas no vão adequado, em posição vertical, dotadas de válvula e de anilha de adaptação de pressão e não deve haver obstáculos ao acesso. A substituição das botijas deve poder ser feita sem impedimentos e com facilidade. ATENÇÃO!: No momento da substituição da botija de gás, deve ter cuidado com o seguinte: a) fechar as torneiras do aparelho; b) certificar-se de que não há nenhuma chama ou fogo nas proximidades; c) fechar a válvula da botija de gás a substituir; d) desapertar a anilha de adaptação da botija vazia e retirá-la do vão apropriado. Proceder no sentido contrário para a substituição. Verificar eventuais fugas de gás usando um líquido não corrosivo. Não usar uma solução de água e sabão. NÃO UTILIZAR CHAMAS LIVRES; e) acender os queimadores e verificar se funcionam correctamente. Em caso negativo, consultar um técnico autorizado. FECHAR A ALIMENTAÇÃO DE GÁS NA BOTIJA DEPOIS DA UTILIZAÇÃO.

Aconselhamos a utilização de um indicador electrónico de fugas de gás homologado. Se sentir odor a gás: a) Abrir as janelas e, imediatamente, fazer sair todas as pessoas da autocaravana, rolote, etc. b) Não tocar em interruptores eléctricos, acender fósforos ou fazer qualquer coisa que possa incendiar o gás. c) Apagar todas as chamas vivas. d) Fechar a válvula da botija ou reservatório de gás, não abrir a válvula até que a perda de gás tenha sido detectada e eliminada. e) Contactar um técnico autorizado. A UTILIZAÇÃO DE GÁS E/OU DE UMA PRESSÃO DIFERENTE DA PRESCRITA PELA SMEV PODE DETERMINAR CONDIÇÕES ANORMAIS DE FUNCIONAMENTO DO APARELHO, PORTANTO A SMEV DECLINA TODAS AS RESPONSABILIDADES DERIVADAS DA UTILIZAÇÃO INCORRECTA DO APARELHO. O PRATO ROTATIVO SÓ DEVE SER USADO COM O GRILL. Acender o queimador do grill como indicado no capítulo GRILL. Introduzir a pingadeira com o prato rotativo, como indicado na FIG. 8 - PÁG. 131. Premir o respectivo interruptor para fazer funcionar o motor do prato rotativo.

PRATO ROTATIVOINSTALAÇÃOUTILIZAÇÃO
