MANUAL DE UTILIZADOR 3FS 2520 BALAY

Incluições da aquisição

o du minimale de 27

Culouar o cunler

Instalação do aproc 10125

Lipção do Spain 2014

[...]

24

A manzamento dos a internas 90

EN Operating Instructions
FR Mode d'emploi
(PT) Instruções de serviço
ES Modo de Empleo

EN

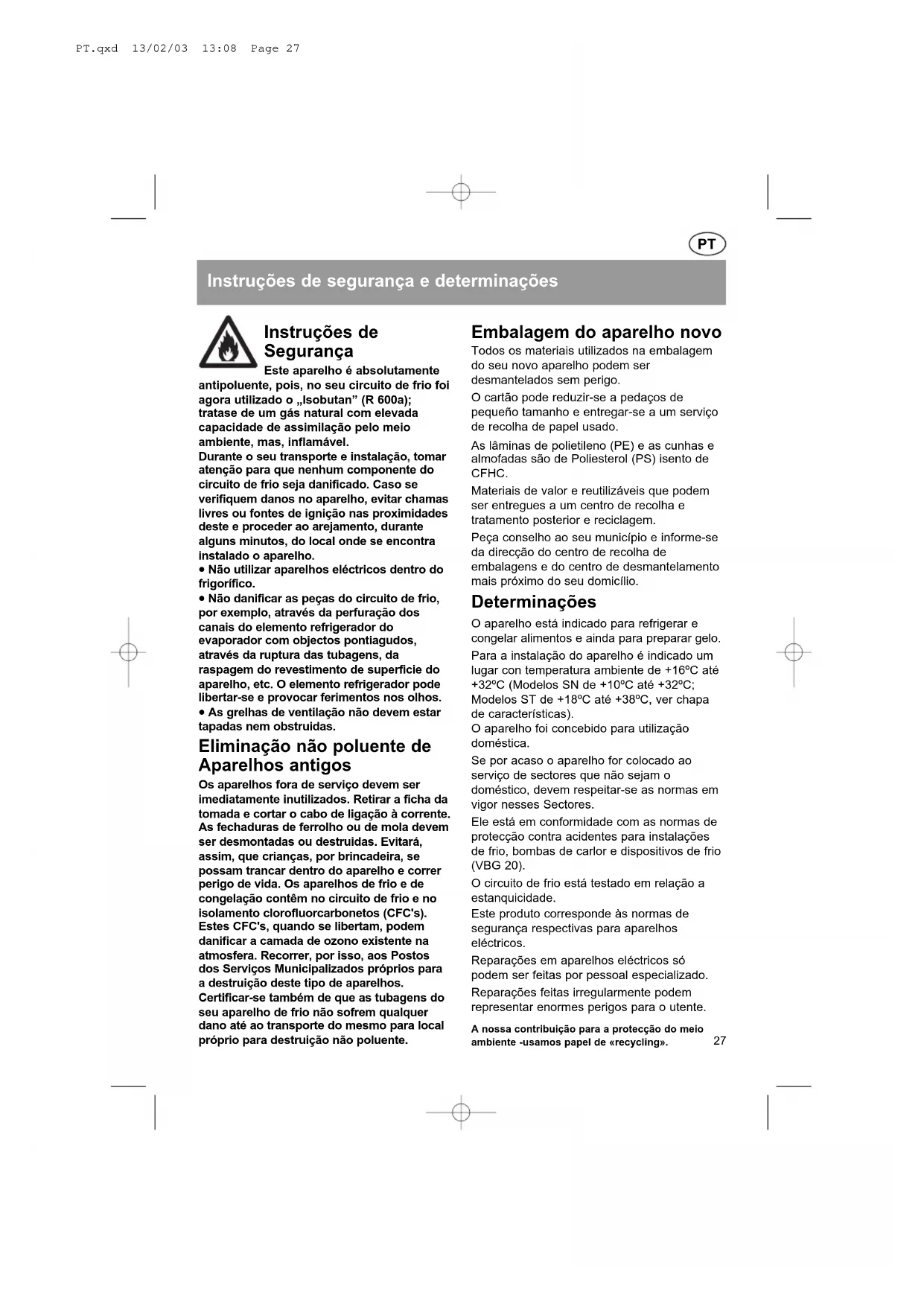

Instruções de segurança e determinações

Instruções de Segurança

Este aparelho é absolutamente antipoluente, pois, no seu circuito de frio foi agora utilizado o „Isobutan” (R 600a); tratase de um gás natural com elevada capacidade de assimilação pelo meio ambiente, mas, inflamável.

Durante o seu transporte e instalação, tomar atenção para que nenhum componente do circuito de frio seja danificado. Caso se verifiquem danos no aparelho, evitar chamas livres ou fontes de ignição nas proximidades deste e proceder ao arejamento, durante alguns minutos, do local onde se encontra instalado o aparelho.

• Não utilizar aparelhos eléctricos dentro do frigorífico.
• Não danificar as peças do circuito de frio, por exemplo, através da perfuração dos canais do elemento refrigerador do evaporador com objectos pontiagudos, através da ruptura das tubagens, da raspagem do revestimento de superficie do aparelho, etc. O elemento refrigerador pode libertar-se e provocar ferimentos nos olhos.
• As grelhas de ventilação não devem estar tapadas nem obstruidas.

Eliminação não poluente de Aparelhos antigos

Os aparelhos fora de serviço devem ser imediatamente inutilizados. Retirar a ficha da tomada e cortar o cabo de ligação à corrente. As fechaduras de ferrolho ou de mola devem ser desmontadas ou destruidas. Evitará, assim, que crianças, por brincadeira, se possam trancar dentro do aparelho e correr perigo de vida. Os aparelhos de frio e de congelação contêm no circuito de frio e no isolamento clorofluorcarbonetos (CFC's). Estes CFC's, quando se ilbertam, podem danificar a camada de ozono existente na atmosfera. Recorrer, por isso, aos Postos dos Serviços Municipalizados próprios para a destruição deste tipo de aparelhos.

Certificar-se também de que as tubagens do seu aparelho de frio não sofrem qualquer dano até ao transporte do mesmo para local próprio para destruição não poluente.

Embalagem do aparelho novo

Todos os materiais utilizados na embalagem do seu novo aparelho podem ser desmantelados sem perigo.

O cartão pode reduzir-se a pedaços de pequeño tamanho e entregar-se a um serviço de recolha de papel usado.

As lâminas de polietileno (PE) e as cunhas e almofadas são de Poliesterol (PS) isento de CFHC.

Materiais de valor e reutilizáveis que podem ser entregues a um centro de recolha e tratamento posterior e reciclagem.

Peça conselho ao seu município e informe-se da direcção do centro de recolha de embalagens e do centro de desmantelamento mais próximo do seu domicílio.

Determinações

O aparelho está indicado para refrigerar e congelar alimentos e ainda para preparar gelo.

Para a instalação do aparelho é indicado um lugar con temperatura ambiente de +16°C até +32°C (Modelos SN de +10°C até +32°C; Modelos ST de +18°C até +38°C, ver chapa de características).

O aparelho foi concebido para utilização doméstica.

Se por acaso o aparelho for colocado ao serviço de sectores que não sejam o doméstico, devem respeitar-se as normas em vigor nesses Sectores.

Ele está em conformidade com as normas de protecção contra acidentes para instalações de frio, bombas de carlor e dispositivos de frio (VBG 20).

O circuito de frio está testado em relação a estanquicidade.

Este produto corresponde às normas de segurança respectivas para aparelhos eléctricos.

Reparações em aparelhos eléctricos só podem ser feitas por pessoal especializado.

Reparações feitas irregularmente podem representar enormes perigos para o utente.

A nossa contribuição para a protecção do meio ambiente -usamos papel de «recycling».

PT

Conhecer o aparelho

Por favor desdobre as últimas páginas com as figuras, antes de proceder à leitura destas instruções.

As instruções de Serviço são válidas para vários modelos, por isso são possíveis algumas divergências de detalhe nas figuras.

Panorâmica geral

Figura 1

1 Congelador
2 Reservatório para gelo
3 Selector de temperatura e luz interior
4 Prateleira de metal
5 Caixa para carne
6 Caixa para carnes frias
7 Aparadeira para água de descongelação
8 Prateleira
9 Gaveta para legumes
10 Grelha de ventilação no rodapé
12 Suporte para ovos
13+14 Compartimento para manteiga e queijo
15 Prateira
17 Prateleiras grandes
18 Vedante da porta
22 Interruptor de congelação (Fig 3)

A Zona de congelação (= Congelador)

B Zona de refrigeração (= Frigorífico)

Instalação do aparelho

Local de instalação

Para a instalação do aparelho é indicado um espaço seco e bem arejado. O local de instalação não deve sofrer os efeitos dos raios solares, nem deve estar próximo de fontes de calor como fogões, irradiadores de calor, etc. Se não for possível evitar a montagem do aparelho próximo de uma fonte de calor, deve utilizar-se uma placa de isolamento adequada ou devem ser mantidas as distâncias mínimas:

Em relação a fogões eléctricos 3 cm. Em relação a fogões a óleo ou a carvão 30 cm.

Ao instalar-se o aparelho junto de um outro frigorífico ou congelador é necessária uma distância lateral mínima de 2 cm, a fim de se evitar formação de condensação.

Substituição do batente da porta

Ver instruções de montagem.

Instalação

O aparelho tem que estar fixo e em posição vertical. As irregularidades do terreno devem ser compensadas através dos dois pés roscados (Fig. 2).

Ligação eléctrica

Ligar o aparelho só a uma tomada de corrente alterna de 220-230V/50 Hz e instalada em conformidade com as normas. A tomada deve estar protegida com um fusível de 10 A ou superior.

Arejamento

O ar aquecido na parte posterior do aparelho deve poder circular sem qualquer impedimento.

PT

Ligação do aparelho e selecção de temperatura

Antes de se colocar o aparelho a funcionar pela primeira vez deve proceder-se à limpeza da zona interior (Ver o capítulo «Limpeza»).

Ligar o aparelho

Deslocar o selector de temperatura (Fig. 3) da posição «O». O aparelho começa a refrigerar.

NOTA:

Se depois de se fechar a porta do congelador esta não se puder abrir imediatamente, devem esperar-se dois a três minutos até que a subpressão provocada seja compensada.

Regulação de temperatura

As temperaturas em ambas as zonas podem ser reguladas através do selector de temperatura (Fig. 3). Os algarismos mais elevados correspondem a temperaturas mais baixas nas duas zonas.

Com o selector de temperatura na posição «O» a refrigeração está interrompida; a partir de «1» inicia-se a refrigeração.

Recomendamos uma regulação média (ca «2-3»).

Na conservação de produtos congelados tomar atenção ao seguinte

Se a temperatura do lugar destinado para o aparelho descer abaixo dos +20°C é necessário accionar o interruptor de congelação. A sinalização vermelha estará visível (figura 3/22). Quando se efectua esta operação, a luz interior permanece acesa em potência reduzida; com isto manter-se à temperatura necessária para a conservação a longo prazo dentro do compartimento do congelador.

Desligar o aparelho e colocá-lo fora de funcionamento

Desligar o aparelho

Rodar o selector de temperatura (Fig. 3) para a posição «O», ficando assim a zona do frigorífico desligada.

Colocar o aparelho fora de funcionamento

Se o aparelho não for utilizado por longo período de tempo, deve retirar-se a ficha da tomada, descongelar e limpar o aparelho. Deixar a porta aberta.

PT

Armazenamento dos alimentos

Alterar a disposição interiores

A posição das prateleiras na zona de refrigeração pode ser alterada. Para mudar de posição elas devem ser puxadas para a frente, baixadas e depois retiradas para ser em colocadas na posição pretendida.

(Fig. 4).

As caixas e a pequena prateleira na porta (Fig. 1/15) podem ser trocadas entre si ou ser retiradas do aparelho.

Para se proceder à sua troca levantar os compartimentos ou prateleiras e mudá-los de lugar.

Ao arrumar os alimentos deve ter-se em conta o seguinte

• Alimentos e bebidas quentes devem arrefecer fora do aparelho.
• Arrumar os alimentos sempre que possível embalados ou bem cobertos.
• Óleo e gordura não devem estar em contacto com as partes de plástico nem com a junta da vedação da porta do aparelho (estes poderão ser atacados e ficar porosos).
• Não conservar materiais explosivos no frigorífico.
• Álcool com elevada concentração so pode ser guardado fechado e com a embalagem ao alto.
• As partes mais frias na zona de refrigeração são na parte posterior e por cima da prateleira mais baixa.

Exemplo para arrumação

Figura 1

Na parte de congelação (A)

congelam-se e armazenam-se alimentos e prepara-se o gelo.

Nas prateleiras de metal (4) arrumam-se, de cima para baixo, massas, alimentos confeccionados, leite e seus derivados.

No compartimento para carne (5)

arruma-se carne e productos de salsicharia.

Na prateleira (8)

arruma-se carne e produtos de salsicharia.

Na gaveta de legumes (9)

legumes, fruta, salada.

Na gaveta (13 e 14) manteiga e queijo.

Nos compartimentos (12)

ovos, latas e pequenas garrafas.

Nas caixas da porta (15),

bisnagas e pequenas caixas.

Nas prateleiras (17) garrafas grandes.

Sectores de frio na zona de refrigeração

Devido à circulação de ar, resultam áreas com diferente intensidade de frio na zona de refrigeração.

A área para alimentos sensíveis situa-se, conforme o modelo, completa-mente em baixo, entre a seta lateral gravada e a prateleira de vidrio imediatamente abaixo (Fig.

⑪/1 e 2), ou entre as duas setas

(Fig. 12/1 e 2)

Ideal para a conservação de carne, peixe, salsichas, misturas para saladas, etc.

PT

Congelar e armazenar alimentos e preparar gelo

Ao comprar-se alimentos congelados deve observar-se o seguinte

• Verifique se a embalagem não está violada.
• A data limite de conservação não pode ser ultrapassada.
• A indicação de temperatura da arca do supermercado deverá indicar -18°C ou se possível uma temperatura ainda mais baixa.
• Comprar os alimentos congelados em último lugar, transportá-los rapidamente para casa embrulhados em papel de jornal ou dentro de uma mala térmica e arrumá-los no congelador.

Embalar alimentos

Se desejar congelar alimentos comprados frescos, estes devem ser de excelente qualidade. Embalar os alimentos de forma hermética, a fim destes não perderem sabor ou não secarem.

Materiais indicados para a embalagem:

Folhas de plástico transparente, folhas tubulares de polietileno, folhas de alumínio e caixas próprias para congelação. Estes produtos são correntes no mercado.

Materiais não indicados para a embalagem:

Papel de embalagem, papel vegetal (pergaminho), celofane, sacos de lixo e sacos de compras já usados.

Colocar os alimentos na embalagem, fazer expulsão total do ar e fechar a embalagem hermeticamente.

São próprios para fechar:

Anéis de borracha, clips de plástico, cordel para embalagens, fitas colantes resistentes a baixas temperaturas ou material semelhante. Os sacos de plástico em folhas tubulares de polietileno podem ser fechados com um aparelho próprio para fechar sacos de plástico.

Antes de colocar alimentos no congelador deve identificar o conteúdo de embalagem bem como marcar-lhes a data de armazenamento no congelador.

PT

Congelar e armazenar alimentos e preparar gelo

Capacidade de congelação

Conforme o tipo do armário, pode-se congelar duma só vez as seguintes quantidades de víveres:

KESV32M5

SF-28N/2TA

SF-24N/2TA

SF-21N/2TA

Os alimentos a congelar devem ser colocados no congelador com a sua base maior assente no fundo do congelador.

Deverá tomar-se em atenção que alimentos já congelados e alimentos frescos a congelar não podem estar em contacto.

Regular o selector de temperaturas e ligar o interruptor do congelador

Ao introducir produtos frescos colocar o selector de temperaturas numa posição intermédia (ca.3).

Nessa posição poderá congelar até 1,5 kg de alimentos. Para maiores quantida des, accionar adicionalmente o interruptor de congelação (Fig. 3/22) -Premir o interruptora marca vermelha fica visivel.

Passadas 24 horas após a introdução dos alimentos, está terminado o processo de congelamento e o interruptor de congelamento pode ser novamente desligado.

Ao introduzir os alimentos congelados, tomar atenção

Productos alimentares já congelados não devem entrar em contacto com outros a congelar.

Na conservação de produtos congelados tomar atenção ao seguinte

Se a temperatura do lugar destinado para o aparelho descer abaixo dos +20°C é necessário accionar o interruptor de congelação. A sinalização vermelha estará visíveis (figura 3/22). Quando se efectua esta operação, a luz interior permanece acesa em potência reduzida; com isto manter-se à temperatura necessária para a conservação a longo prazo dentro do compartimento do congelador.

32

Tempo de armazenamento

A fim de se evitarem diminuições na qualidade dos alimentos congelados é importante que a duração máxima de congelação não seja ultrapassada. O tempo de armazenamento depende do tipo dos alimentos.

À temperatura de -18°C podem manter-se congelados durante 2 meses peixe, enchidos, alimentos pré-cozinhados e massas, queijo, aves e carne até 4 meses e legumes e fruta até 6 meses.

Descongelação de alimentos

Segundo o tipo e a utilização pode preferir-se uma das seguintes possibilidades:

Os alimentos já descongelados podem voltar a ser congelados se o peixe e a carne não estiverem mais de um dia e os outros alimentos mais de 3 dias com temperaturas superiores a 3°C.

De contrário, se o sabor, cheiro e aspecto se mantiverem sem alteração, só voltar a congelar os alimentos depois de cozinhados.

Neste caso não aproveitar ao máximo o prazo de congelação.

Preparar gelo

Figura 7

Coloque a geleira para cubos de gelo com 3/4 da suaz capacidade máxima de água sobre a base do congelador. Os cubos de gelo podem depois ser facilmente retirados, devendo para isso torcer-se a geleira levemente.

PT

Descongelação

Frigorífico

A zona de refrigeração descongela automáticamente. A água proveniente da descongelação, é captada na aparadeira (Fig. 8/7), conduzida para a máquina de frio e acaba al por se evaporar.

Manter a aparadeira e o furo de passagem (Fig. 8/19) sempre limpos para que a água da descongelação possa correr sem impedimentos.

Congelador

O congelador (Fig. ①/A) não descongela automaticamente, porque os alimentos congelados não podem descongelar. A camada de gelo piora a transmissão de frio aos alimentos a congelar e faz aumentar o consumo de energia.

Raspar a camada de gelo

Para remoção da camada de gelo deve usar-se uma raspadeira. O compartimento de congelação não pode de modo algum ser danificado e por isso não podem utilizar-se objectos metálicos pontiagudos ou com arestas vivas.

Descongelar a camada de gelo

Se no congelador se tiver formado uma forte camada de gelo, esta deve ser descongelada. Se houver ainda alimentos no congelador, liga o interruptor de congelação (Fig. 3/22) cerca de 4 horas antes de descongelar, de modo a que eles atingam uma temperatura muito baixa.

Deverá actuar do seguinte modo:

• Retirar os alimentos, embrulhá-los bem em papel de jornal e guardá- los num local fresco.
• Rodar o selector de temperatura (Fig. 1 /3) para «O» ou retirar a ficha da tomada.

• Deverá ter em conta que o selector de temperatura não deve ter qualquer contacto com a água.

• Deixar a porta aberta e com o auxílio de um pano ou de uma esponja retirar a água.

• Limpar bem o congelador, eliminando toda a humidade, voltar a ligar o aparelho e arrumar novamente os alimentos.

Ajudas na descongelação

Para acelerar o processo de descongelação, poderá colocar uma panela de água quente sobre uma das grelhas de congelação.

Nunca colocar, dentro do aparelho, aquecedores eléctricos, velas ou candeeiros a petróleo, para ajudar na descongelação.

Cuidado com a utilização de sprays descongelantes, pois estes podem formar gases explosivos, conter diluentes, que danificam as peças de plástico, ou combustíveis, ou, ainda, ser prejudiciais à saúde ou provocar corrosão.

Nunca raspar o gelo com objectos metálicos aguçados, pois estes podem danificar as grelhas de congelação, que poderão, depois, criar ferrugem. Poderá, ainda, perfurar as tubagens do circuito de frio, cujo elemento refrigerador, ao libertarse, pode provocar ferimentos nos olhos ou mesmo inflamar-se.

PT

Limpeza

Antes da limpeza deve, basicamente, retirar-se a ficha da tomada ou desligar o fusível.

Para limpeza de todo o aparelho é indicada a utilização de água morna com detergente, exceptuando-se, no entanto, o vedante da porta. Não são indicados produtos de limpeza abrasivos ou ácidos nem diluentes. O vedante da porta (Fig. 1/18) deve ser lavado unicamente com água limpa, devendo ser depois bem seco.

Deverá ter em atenção de que o selector de temperatura (Fig. 1/3) não seja molhado pela água da limpeza.

As paredes exteriores podem basicamente ser tratadas com um produto para limpeza de pinturas. Neste caso a porta deve ser mantida fechada para que os produtos de limpeza de tintas não atinjam as partes de plástico interiores.

Sugestões para poupança de energia

• Montar o aparelho num local fresco e bem arejado, protegê-lo da acção directa dos raios solares e não o instalar num local próximo de uma fonte irradiadora de calor (irradiador, etc.).
• Os alimentos quentes só devem ser colocados no aparelho depois de arrefecerem.
• Para se descongelar alimentos estes devem primeiro ser colocados na zona de refrigeração. Assim, aproveita o frio que se encontra nos alimentos para arrefecimento dos alimentos na zona de refrigeração.
• Descongelar o congelador se se notar que se formou uma camada de gelo. Uma camada de gelo espessa piora a transmissão de frio aos alimentos e provoca o aumento do consumo de energia.
• Para carregar ou retirar alimentos, a porta do aparelho deve manter-se aberta o mínimo espaço de tempo possível. Quanto menos tempo a porta estiver aberta, mais reduzida é a formação de gelo no congelador.

PT

Como eliminar pequenas avarias

Antes de pedir a comparência da Assistência Técnica deverá controlar se, face aos exemplos apontados a seguir, não será possível V. eliminar a avaria. Em caso de desejar algumas explicações, os custos totais com a desloção do técnico devem ser integralmente suportados pelo cliente.

Avaria	Causas Possíveis
Face a ruídos anormais:	- Ou o aparelho não está bem fixo, ou algum objecto estranho ficou preso na máquina de frio.- Uma peça na parte posterior do aparelho não pode vibrar livremente e toca o aparelho ou a parede, pelo que essa peça deve ser dobrada cuidadosamente.
Se a eliminação da zona de frio não funciona:	- A lâmpada está fundida. Desligue a tomada de corrente, retire a tampa (Fig. 9). Coloque uma lâmpada nova de 15W, max. 220-240V, casquilho E14- O interruptor da luz (Fig. 5/1) está preso. Controlar se o mesmo se pode mover. Se não for possível movê-lo chame a Assistência Técnica.- O selector de temperatura (Fig. 9/3) está na posição «O».
Na zona de refrigeração o frio é exagerado:	- O selector de temperatura está colocado para uma temperatura demasiado baixa.- O interruptor de congelação não foi ligado após a introdução dos alimentos frescos. (Fig. 3/22).
A potência de refrigeração vai diminuíndo:	- A porta foi aberta muitas vezes.- Foi colocada uma grande quantidade de alimentos na zona de refrigerar.- O congelador tem uma camada de gelo muito espessa.- O dispositivo de ventilação está tapado.- Existe um corpo estranho preso entre a máquina de frio e a parede.
O aparelho não produz frio:	- A ficha não está bem fixada na tomada.- O fusível saltou.- O selector de temperatura (Fig. 1/3) está na posição «O».

PT

Como eliminar pequenas avarias

Se a avaria não puder ser eliminada mesmo seguindo os conselhos apresentados, deverá chamar-se a Assistência Técnica.

Não faça mais quaisquer outros trabalhos, em especial na parte eléctrica do aparelho.

Não abra a porta frequentemente e sem necessidade, a fim de não haver perda de frio para o exterior.

Assistência Técnica

Ao chamar a Assistência Técnica deverá indicar o número do aparelho Figura 10/23 e o número FD (Data de Fabrico). Figura 10/24)

Estas indicações constam da chapa de características, em baixo à esquerda no aparelho.

PT

Instruções de montageur

Antes de começar a ler estas instruções, queira desdobrar as ultimas páginas com ilustrações.

Instalação

• O seu aparelho combinado deve ser instalado num local seco e arejado. Num ambiente húmido, a humidade relativa do ar condensar-se-ia sobre as paredes do aparelho.
• Se instalar o aparelho junto de uma fonte de calor ou de um outro frigorífico, deverá manter uma distância mínima ou intercalar uma placa isoladora:

Distância mínima em relação a Fogões eléctricos 3 cm

Fogões a óleo ou a carvão 30 cm Frigoríficos 2

• O ar aquecido na parte posterior do aparelho deve poder circular livremente. Por isso, não tapar o intervalo de ventilação relativamente à parede ou a grelha de ventilação.
• O aparelho deve estar bem fixo e nivelado. As irregularidades do chão podem ser compensadas mediante regulação dos pés do aparelho, fig 2. 2 rodas na parte posterior facilitam a inserção do aparelho no nicho.

Ligações

- Ligar o aparelho apenas à corrente alterna 220-240 V (SN/N), 220-230 V (ST) (50Hz) com fusíveis de 16 amperes, através de uma tomada com isolamento e instalada seguindo as normas.

Mudança do sentido de abertura das portas

Fig 13

• Desmonte o remate (1) para o que se retiram os parafusos (2) e puxe, para cima, a parte superior.
• Desaparafuse a dobradiça superior (3) retirando a porta do compartimento congelador (5).
• Desaparafuse a dobradiça central (6) retirando a porta do compartimento refrigerador (7).
• Retire os tampões de plástico (8) do lado oposto (duas peças) e coloque-os, carregando, nos orifícios da dobradiça central retirada.
  • Retire a tampa protectora (9).
• Desaparafuse o eixo da dobradiça inferior (10) e coloque-o no lado oposto.
• Coloque a porta do compartimento refrigerador (7) sem esquecer o distanciador (11) e aparafuse a dobradiça central (6).
• Coloque a porta do compartimento congelador (5) sem se esquecer da anilha de ajustamento (12).
• Monte a dobradiça superior (3) no lado oposto e desenrosque o exio da dobradiça (4), colocando-o no outro orifício roscado da dobradiça, sem se esquecer de montar o distanciador da porta (13).
  • Coloque o remate (1) aparafusando-o (2)
• Em alguns modelos, é necessário mudar a asa (14) das portas para o lado oposto.

A nossa contribuição para a protecção do meio ambiente -usamos papel de «reciclyng».
