MANUAL DE UTILIZADOR Tab 87 DCBT Sunstech

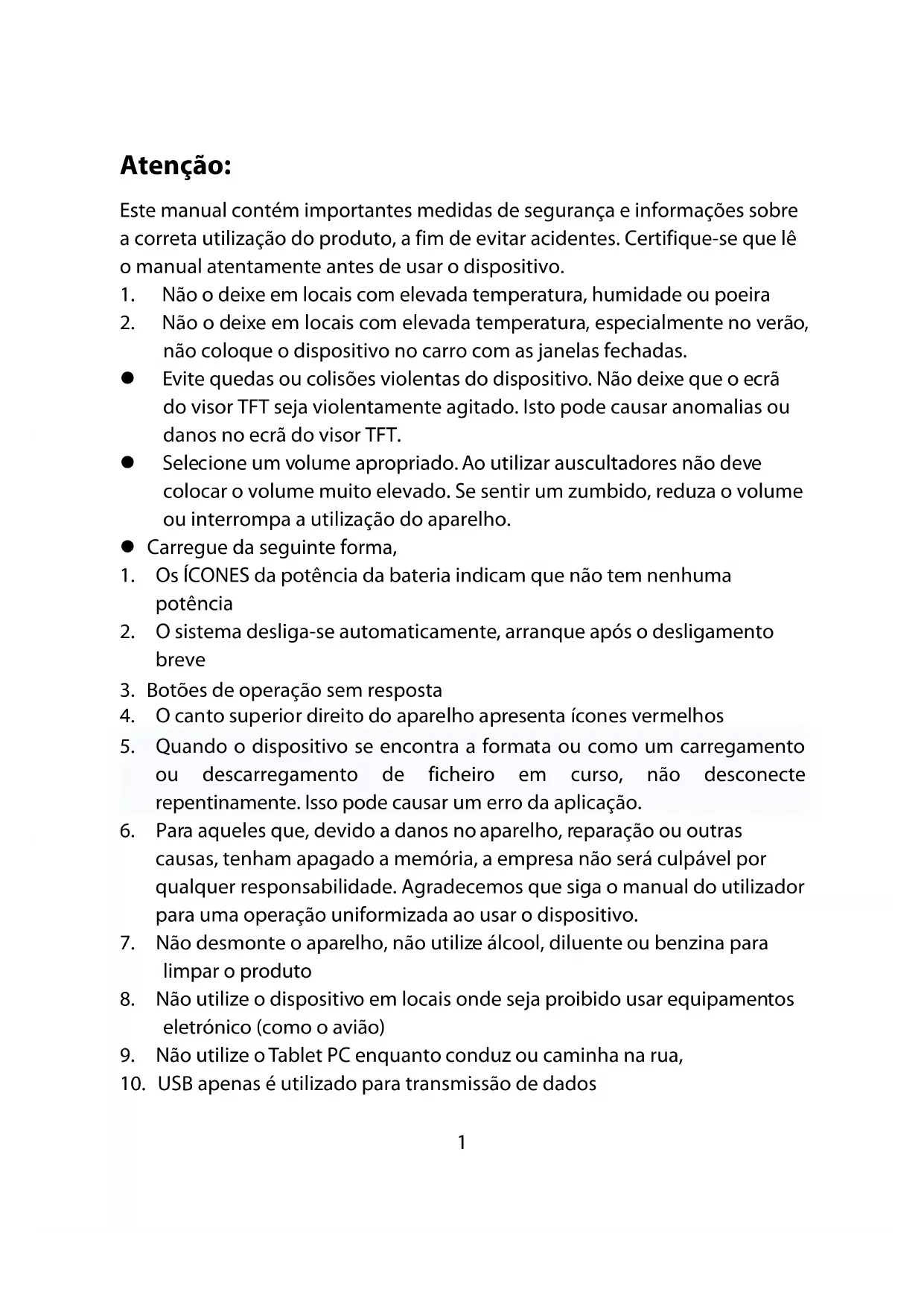

Android 4.2 User ManualAtenção: Este manual contém importantes medidas de segurança e informações sobre a correta utilização do produto, a fim de evitar acidentes. Certifique-se que lê o manual atentamente antes de usar o dispositivo.

1. Não o deixe em locais com elevada temperatura, humidade ou poeira

2. Não o deixe em locais com elevada temperatura, especialmente no verão,

não coloque o dispositivo no carro com as janelas fechadas. Evite quedas ou colisões violentas do dispositivo. Não deixe que o ecrã do visor TFT seja violentamente agitado. Isto pode causar anomalias ou danos no ecrã do visor TFT. Selecione um volume apropriado. Ao utilizar auscultadores não deve colocar o volume muito elevado. Se sentir um zumbido, reduza o volume ou interrompa a utilização do aparelho. Carregue da seguinte forma,

1. Os ÍCONES da potência da bateria indicam que não tem nenhuma

2. O sistema desliga-se automaticamente, arranque após o desligamento

3. Botões de operação sem resposta

4. O canto superior direito do aparelho apresenta ícones vermelhos

5. Quando o dispositivo se encontra a formata ou como um carregamento

ou descarregamento de ficheiro em curso, não desconecte repentinamente. Isso pode causar um erro da aplicação.

6. Para aqueles que, devido a danos no aparelho, reparação ou outras

causas, tenham apagado a memória, a empresa não será culpável por qualquer responsabilidade. Agradecemos que siga o manual do utilizador para uma operação uniformizada ao usar o dispositivo.

7. Não desmonte o aparelho, não utilize álcool, diluente ou benzina para

8. Não utilize o dispositivo em locais onde seja proibido usar equipamentos

eletrónico (como o avião)

9. Não utilize o Tablet PC enquanto conduz ou caminha na rua,

10. USB apenas é utilizado para transmissão de dados

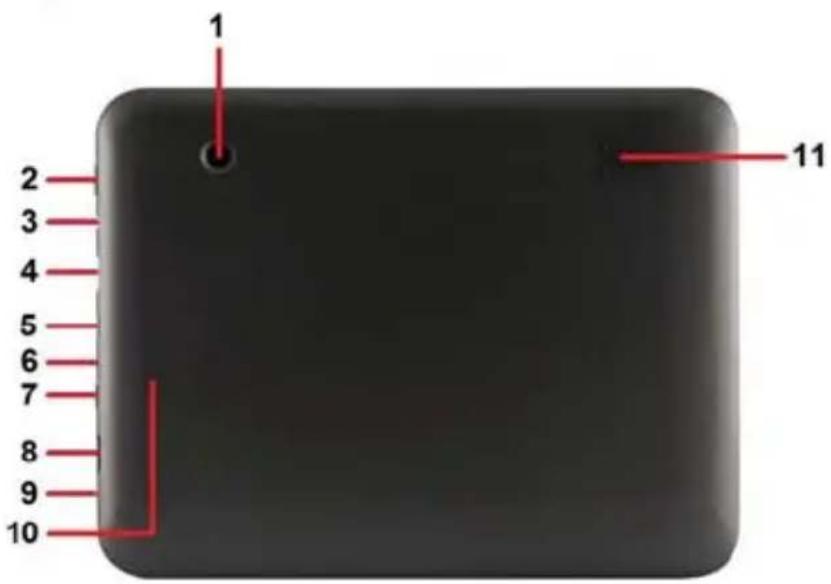

Nome Função 1 Câmara Traseira Câmara traseira de 2M pixéis

ecla de ligar e bloquear Prima e mantenha premido para ligar ou desligar a unidade, prima brevemente para ligar ou desligar o ecrã. 3 Entrada de auscultadores Conectar o seu auricular 4 MINI HDMI Conectar à saída de TV através de um cabo HDMI 5 Micro USB Conectar a um computador através de um cabo USB para transferir dados (música, vídeos, fotos, etc.), USB OTG, suporta rato, teclado, memória flash USB, etc., com um cabo de conversão. 6 Conector de alimentação (entrada DC) Conecte a um adaptador de saída de 5V conforme incluído nos acessórios

ecla ESC Prima “ESC” para retroceder 8 Ranhura do cartão

Para inserir o seu cartão TF 9 Microfone Microfone 10 Reinício Prima para reinicializar o tablet se bloquear ou apresentar um funcionamento anormal 11 Alta voz Alta voz 2Especificações Visor: Ecrã multi-toque capacitivo de 8 polegadas 1024X768 CPU: A20 Dual-Core A7 1.2GHZ

GPU Mali-400@450Mhz Armazenamento Interno: 8 GB Memória de Expansão: Cartão Micro SD até 32GB (não fornecido) Wireless Incorporado: 802.11b/g/n BLUETOOTH Micro USB 2.0 / OTG Porta TV: mini HDMI 1.4 Câmara frontal 0,3 megapixéis Câmara traseira 2 Mpixéis Bateria: 4500mAh Adaptador AC: DC 5V-2A Sistema Operativo: Android 4.2.2 “Jelly Bean” Fabricado em China Conteúdo da Caixa Tablet - 1 unidade Adaptador de Corrente - 1 unidade Cabo USB - 1 unidade Cabo OTG - 1 unidade Manual de instruções - 1 unidade Cartão de garantia - 1 unidade

3Começar Carregamento da Bateria O tablet possui uma bateria recarregável de lítio-polímero incorporada.

1. Para carregar, conecte o adaptador de corrente AC à ficha micro USB no

lado direito do tablet.

3. O tablet pode ser usado mesmo quando a bateria está a ser carregada.

os ícones acima indicam o diferente nível de energia que resta na bateria

3. Não substituir a bateria sem autorização ou fica sujeito ao risco de

45. Recarregue-o pelo menos meia hora, caso tenha ficado inativo durante

muito tempo e não se conseguir ligar.

6. Recargue regularmente, pelo menos uma vez por mês

7. -5º a 40º C é a temperatura ideal para recarregar a bateria caso contrário o

desempenho da bateria pode deteriorar-se ligeiramente Eliminação A bateria pode conter material poluente, agradecemos que a devolva à estação de reciclagem oficial antes de se desfazer do tablet pc e não para o lixo.

Interruptor de ligação Power ON/OFF (ligar/desligar) ON (ligar): prima o botão continuamente durante 5 segundos até que o tablet fique “ON” (se ligue). OFF (DESLIGADO):

Pressione o botão durante 5 segundos e irá aparecer

2. Selecione OK para desligar o tablet

Bloqueio de Ecrã Esta funcionalidade bloqueia o ecrã, ao mesmo tempo desliga a luz de fundo do ecrã após alguns segundos. O ecrã fica bloqueado quando:

1. O sistema está inativo.

2. Manualmente ativado premindo o botão de ligação uma vez.

Desbloqueio do ecrã:

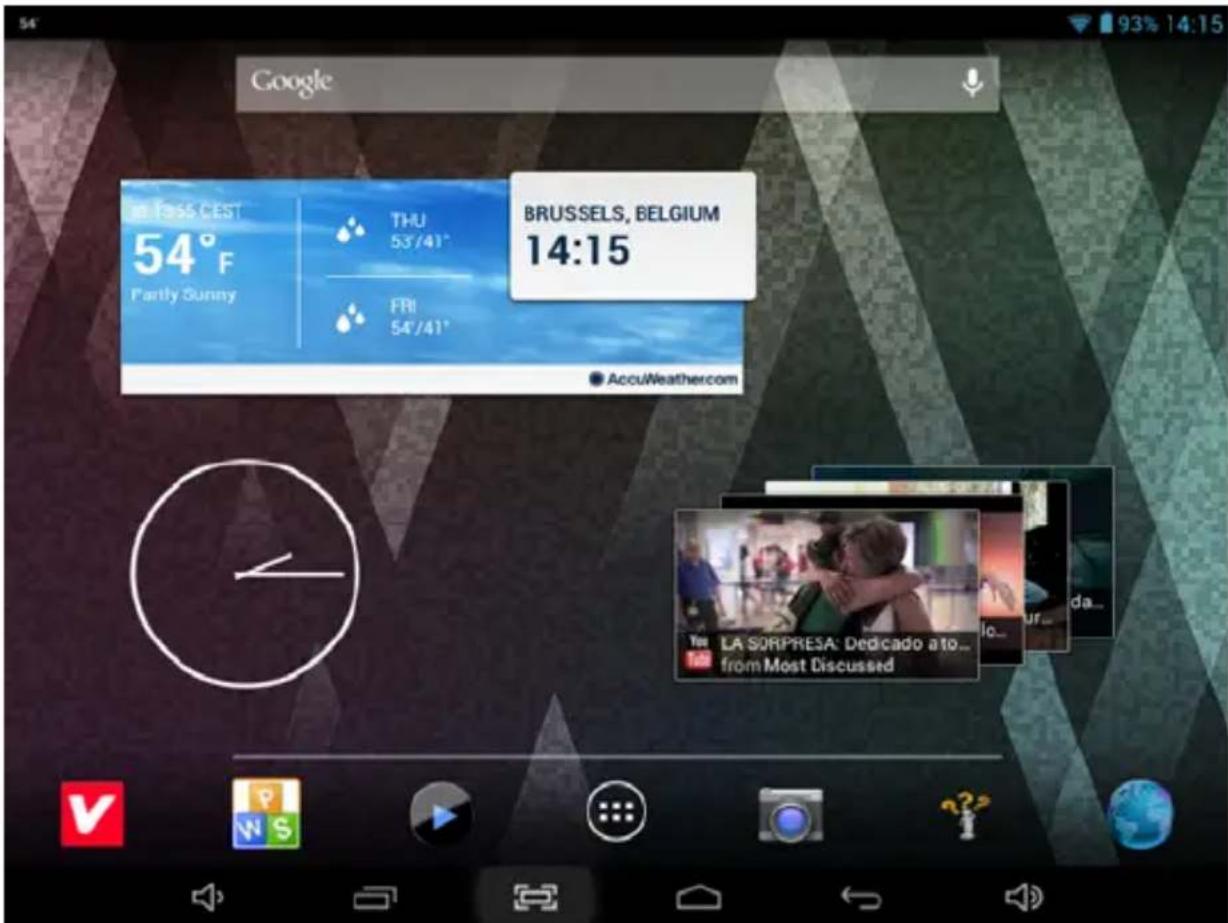

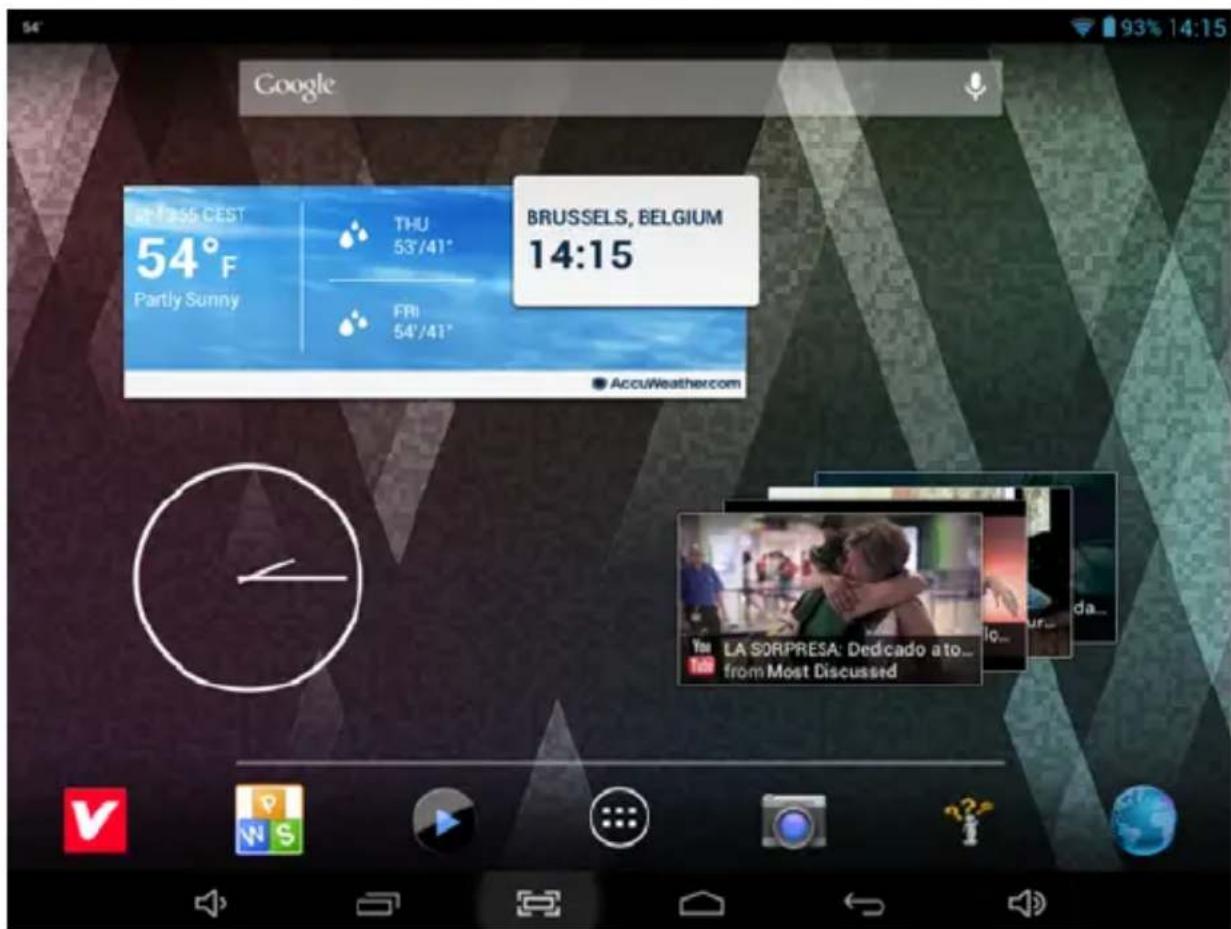

5Ecrã inicial O Ecrã inicial ficará semelhante à imagem abaixo. Na verdade, trata-se de cinco ecrãs, cada um dos quais pode ter um diferente layout dos ícones. Para alternar entre ecrãs, basta deslizar o seu dedo para a esquerda ou direita ao longo do visor. A barra de estado e os botões de navegação estão sempre visíveis, independentemente do Ecrã inicial que está atualmente visualizar. A Área de trabalho contém atalhos para as suas aplicações e widgets mais utilizados Toque no ícone do ecrã para rapidamente pesquisar na Internet usando o Google. O ícone irá lançar o menu Aplicação. 6A barra de estado apresenta informações do sistema, tais como a hora atual, conectividade sem fios e bateria. Toque para Expandir a barra de estado para obter informações mais detalhadas. O botão desloca-se um passo para trás para o menu/página anterior. Os botões regressam de imediato para o ambiente de trabalho Android. O botão apresenta um menu de aplicações recentemente abertas. O botão para capturar uma imagem o ecrã da atual interface O botão reduz o volume. O botão aumenta o volume, Menu Definições O menu de definições permite-lhe ajustar a configuração do sistema da tablet. Para alterar as definições:

1. Toque no ícone de menu "Definições"

no menu Aplicação. O menu Definições abrir-se-á.

2. Guia o seu dedo para cima ou para baixo no lado esquerdo do ecrã para

percorrer a lista de categorias disponíveis.

3. Toque num título de categoria para visualizar mais opções no lado direito

do ecrã. 7Wi-Fi - Conectar a / desconectar de redes wireless, visualizar o estado da conexão Bluetooth: Para ligar ou desligar a partir de dispositivos para enviar fotos / música ... Utilização de dados - Ativar / desativar dados móveis, visualizar utilização atual, definir limite de dados móveis (nota: esta função só se encontra disponível em dispositivos fornecidos com o cartão 3G) Som - Alterar o volume, o som de toque, sons de bloqueio de ecrã, etc. Visor - Alterar brilho, papel de parede, configurações de suspensão, tamanho da letra, etc. Armazenamento - Gerir NAND e o cartão Micro SD, visualizar capacidade disponível, etc. Bateria - Visualizar o estado da bateria e tempo de ligação Aps - Gerir aplicações, executar serviços, etc. Contas - Gerir contas, etc. Serviços de localização - Alterar deteção aproximada de localização, melhorar os resultados da pesquisa Segurança - Alterar tipo de bloqueio do ecrã, codificação, palavra-passe, armazenamento credencial, etc. Língua e introdução - Selecionar língua, adicionar ao dicionário, editar definições do teclado no ecrã, pesquisa vocal, etc. Backup & reset – Fazer cópia de segurança e restaurar os dados, realizar reinício de fábrica, etc. Data & hora - Definir data, fuso horário, hora, formato do relógio, etc. Acessibilidade - Definir texto grande, ecrã de autorrotação, falar a palavra-passe, etv. Opção de desenvolvimento – funções avançadas para desenvolvedores Android - debugging, verificação HDCP, etc. Sobre o tablet - Informações sobre o seu dispositivo Android

8Como usar o cartão TF

1. Introduza o cartão TF na ranhura para cartão TF. Empurre suavemente o

cartão TF na ranhura até encaixar no lugar.

2. Uma caixa de texto será visualizada no ecrã referido “A preparar cartão

SD” Remover o cartão TF

1. Feche todas as aplicações e documentos que foram abertos a partir do

3. Selecione “Definição” e encontre “Armazenamento” e, em seguida, clique

em “Remover cartão SD”.

4. Uma caixa de texto será visualizada no ecrã referindo “É seguro remover o

5. Pressione suavemente o cartão TF para remover e puxe o cartão para

fora. Nota: Introduza o cartão TF na posição correta, caso contrário, danificará o cartão e a ranhura.

Teclado de Software O tablet tem um teclado de software que aparece automaticamente quando toca no local no ecrã onde um texto ou um número deve ser introduzido. Ecrã Táctil O ecrã táctil responde ao toque do dedo. Nota: não coloque qualquer objeto sobre o ecrã táctil, pois isso pode danificar ou esmagar o ecrã.

9Clique Simples: faça um clique simples sobre um ícone para escolher o ícone ou opção que deseja. Premir Longamente: prima e mantenha premido um ícone para fazer aparecer um menu relacionado com a função executada (se disponível). Arrastar: arraste no ecrã e pode mover-se entre os lados do cubo mágico ou arrastar os ícones de aplicações para a barra de atalho.

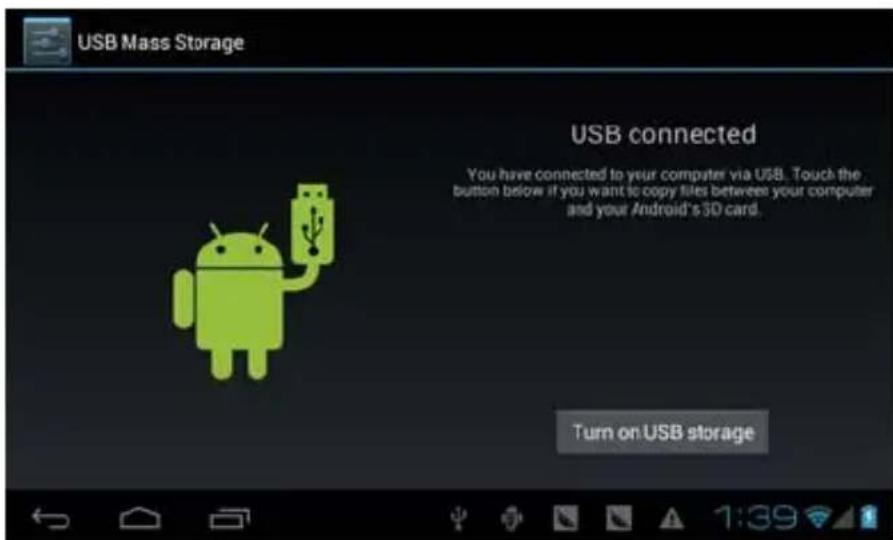

Como conectar com o computador Nota: Ligue o seu Tablet antes de o conectar ao PC através do cabo USB. 1 Utilize um cabo USB para a ligação ao computador. O sistema irá detetar o USB ligado na parte inferior do ecrã. 2 Prima USB conectado na barra superior e, em seguida, clique em Ligar Armazenamento USB, clique em OK. 3 Então, a conexão USB terá sido concluída com sucesso.

10Ligação à Internet Wireless: 1 Selecione “Definições” 2 Selecione “Wi-Fi” e deslize para do estado OFF para ON(ligado).

3 Todas as redes sem fios detetadas na área serão listadas. Clique para selecionar conexão sem fios que deseja. 4 Introduza a chave WEP ou chave de rede, se necessário. 5 Uma vez conectado a uma rede sem fios, as configurações serão guardadas 6 O ícone wireless aparecerá na barra de tarefas quando conectado com sucesso. Nota: Quando o tablet detetar a mesma rede wireless no futuro, o dispositivo irá conectar-se automaticamente à rede com o mesmo registo de palavra-passe. Navegação na Web Conecte-se à Internet e inicie o navegador.

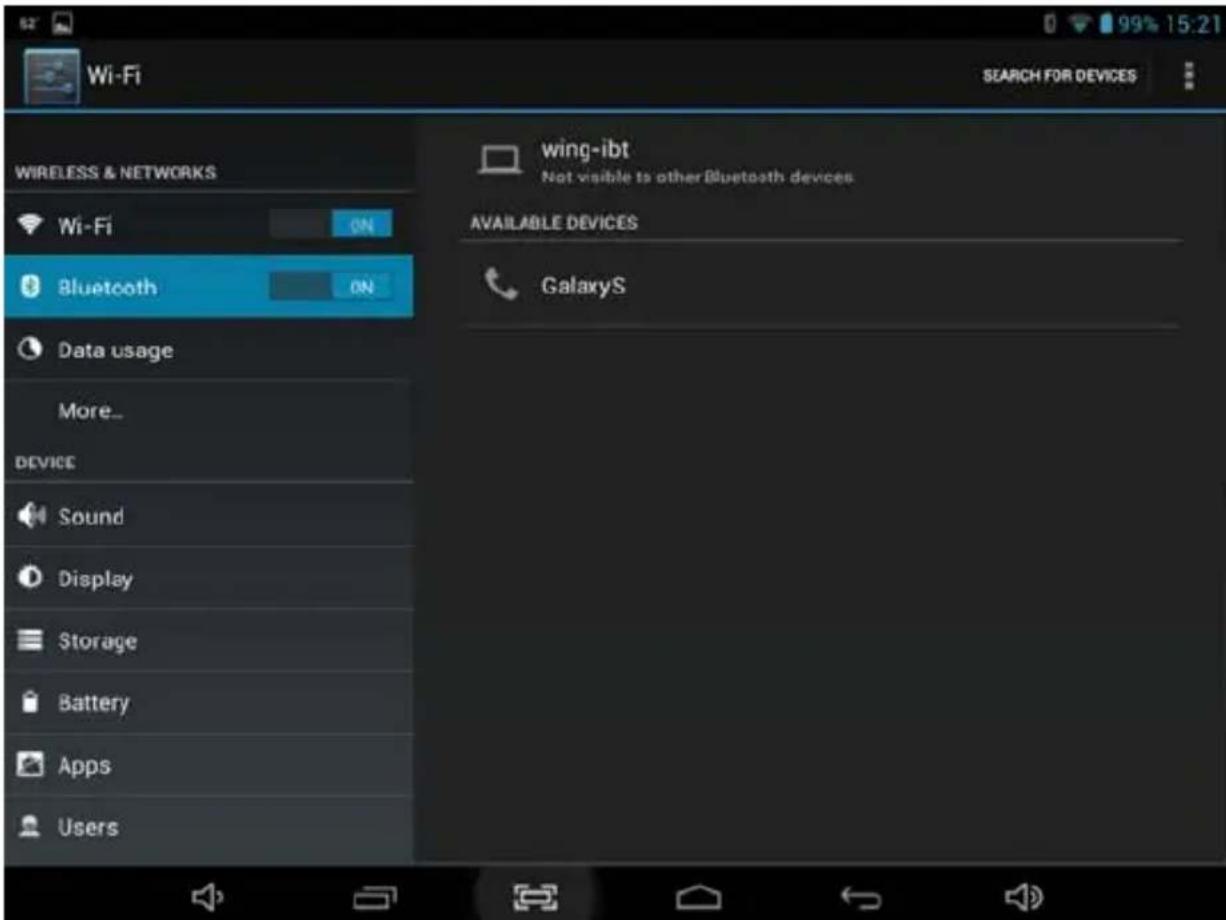

11Ligação a Bluetooth

1- Selecione “Definições”

2- Selecione “Bluetooth” e deslize para do estado OFF para

3- Todas as redes Bluetooth detetadas na área serão listadas. Toque para

selecionar conexão ao dispositivo que deseja.

4- Quando seleciona o dispositivo, tem que introduzir o código e a chave de

autorização, se necessário, para o emparelhamento.

5- No outro dispositivo, tem que aceitar as permissões

para se conectarem entre eles.

6- Agora, pode enviar fotos/música...

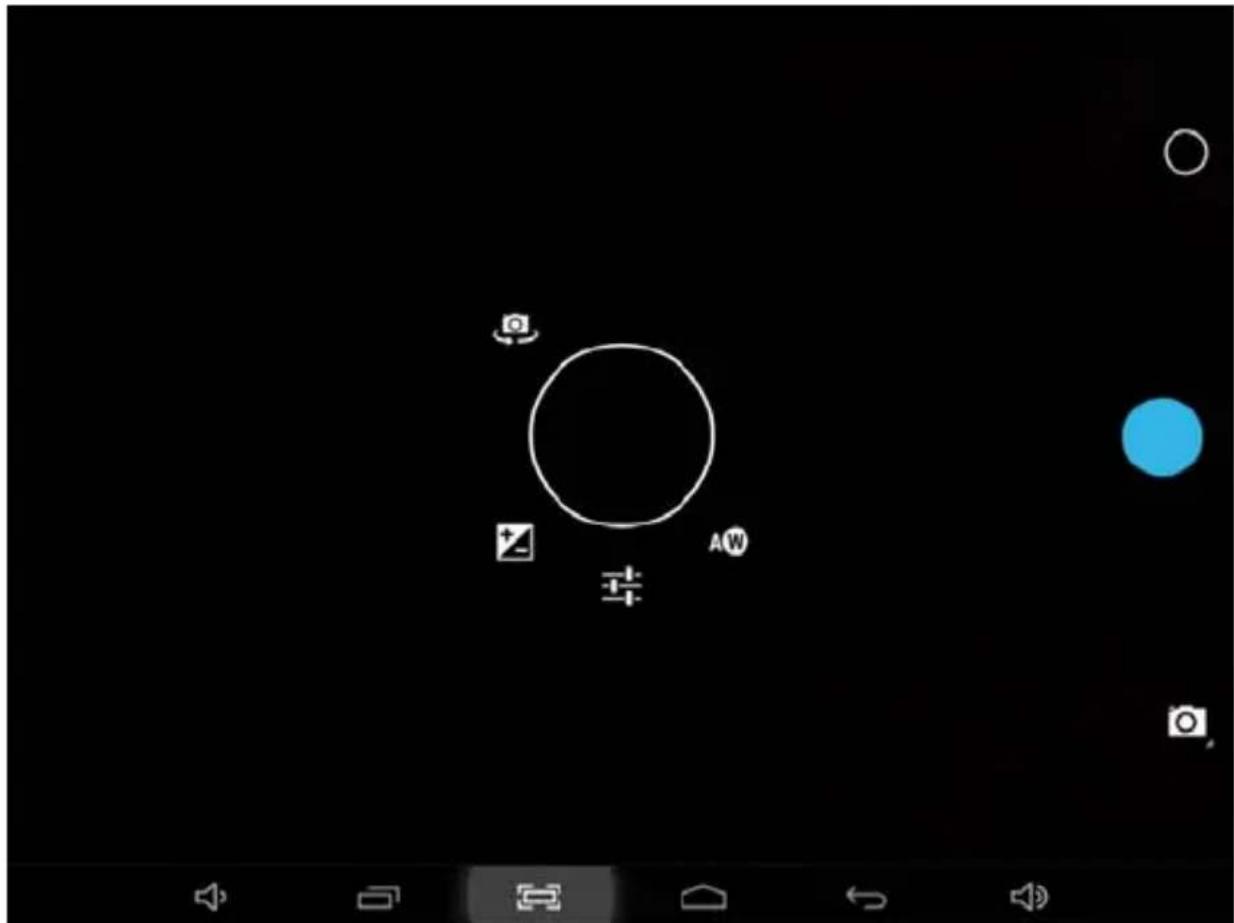

12Câmara Toque no ícone para entrar no modo de câmara e a interface é exibida como se segue: 1.Toque no ícone no meio para tirar uma fotografia

e pode mudar o modo de câmara fotográfica para vídeo.

para mudar de frontal para a câmera para tráseira.

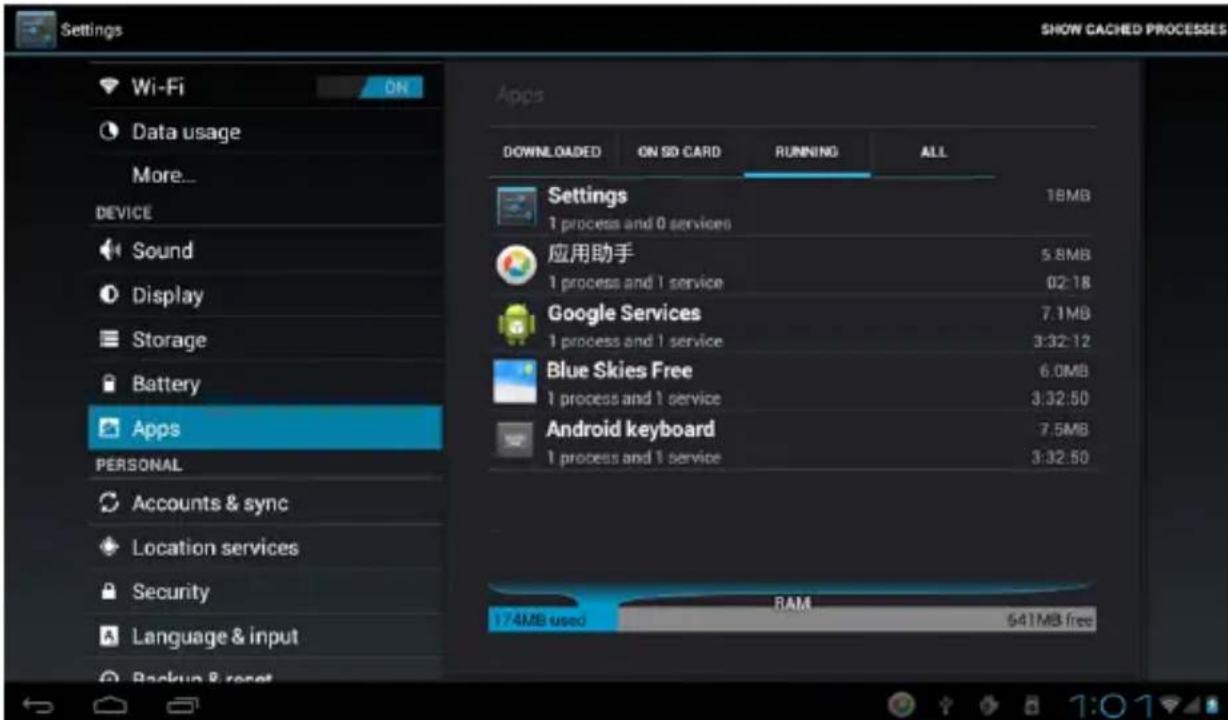

13Resolução de Problemas Fechar a Aplicação Todas as aplicações em execução ocupam memória do sistema e retardarão a resposta do sistema. Desligue todas aplicações inativas para libertar memória e repor a velocidade do sistema de volta ao normal. Para fechar a aplicação, clique no ícone na barra de atalhos para entrar na interface de configuração do sistema. Selecione Aplicação → Executar serviços e a interface é apresentada conforme se segue:

Toque na aplicação que deseja fechar. Uma janela pop-up será apresentada. Toque em “Stop” para fechar essa aplicação.

14Desligamento Obrigatório

1. Prima e mantenha premido o botão de corrente durante 5 segundos e o

dispositivo será desligado.

2. Prima o botão reset na parte traseira e o dispositivo irá forçar o dispositivo a

desligar-se. Restaurar Definições Por Defeito Caso deseje restaurar as definições de fábrica e apagar todos os materiais, prima Definições → Backup & Reset → Restaurar dados de fábrica. ** Aviso: A definição de restaurar os dados de fábrica irá apagar os seus dados e configuração do sistema e aplicações descarregadas. ***Utilize esta função com cautela. Modo de recuperação: Como entrar no modo de recuperação. Siga os seguintes passos. 1-Para entrar no modo de recuperação tem de desligar o aparelho primeiro, 2-Depois pressione prolongadamente a tecla “ON-OFF” (ligar/desligar) e a tecla "para trás" em simultâneo até que o modo de recuperação seja visualizado, tente. 3-Será exibido um novo menu e deverá usar o painel de toque para selecionar " Wipe data/ factory reset " e pressione "alimentação" e selecione " Yes delete all user data " Volte a pressionar em "alimentação" A unidade iniciará o modo de recuperação (este processo pode demorar alguns minutos). 4-Ao terminar selecione " reboot system now ", pressione o botão de alimentação e a unidade arrancará. (este processo pode demorar alguns minutos)

15Como transferir o software utilizando a unidade.

IMPORTANTE: Ao transferir o software, todos os dados – fotografias, vídeos e aplicações – que tenha instalados serão apagados. Não interrompa este processo e assegure-se que a bateria está totalmente carregada.

Siga os seguintes passos.

1- Abra o navegador e abra esta ligação: www.sunstech.es/download/

2- Selecione o modelo do seu tablet e transfira o software. (Este software é

instalado no SD INTERNO).

3- Ao terminar a transferência, selecione a aplicação " Update " na sua

unidade. 4-Selecione " Local Update ", " Download ". 5-Selecione o software / transferência e espere até o processo está completo.

16Condições de Garantía - Este equipamento tem garantia de 2(dois) anos a partir da data original de compra. - Estaram isentas da garantía as avarías causadas pelo uso incorrecto do aparelho, má instalação oucolocação em lugares inapropriados para a sua boa conservação, pancadas, actualizações desoftware que não sejão os facilitados pela marca, peças desgastadas pelo seu proprio uso ou porum uso não doméstico ou inadequado, assim como, por manipulação por pessoas ou oficinas deassistência tecnica alheios à nossa empresa. - Para que a garantía tenha validade, deverá juntar a factura ou tícket de caixa que corrobore/validea aquisição e data de venda deste producto. Descarte correto deste Produto Descarte de Equipamentos Elétricos e Eletrônicos - WEEE). Seu produto foi projetado e fabricado com materiales de alta qualidade e componentes que podem ser reciclados e reutilizados. Este símbolo significa que equipamentos elétricos e eletrônicos, no fim de sua vida útil, devem ser descartado separadamente do lixo doméstico. Por favor, descarte esse equipamento em um posto de coleta adequado ou em um centro de reciclagem. Na União Europeia existem sistemas de coleta separados para produtos elétricos e eletrônicos. Por favor, nos ajude a conservar o meio ambiente em que vivemos!1. NÃO coloque objetos em cima do aparelho, uma vez que estes o podem riscar.

2. NÃO exponha o aparelho a

3. NÃO coloque o aparelho numa

superfície desnivelada ou instável.

4. NÃO introduza objetos estranhos

5. NÃO exponha o aparelho a campos

magnéticos ou elétricos fortes.

6. NÃO exponha o aparelho à luz

direta do sol, uma vez que isto o podedanificar. Mantenha o aparelho afastado de fontes de calor.

7. NÃO guarde o aparelho em zonas com

temperatura superior a 40º C (104º F). A temperatura interna de funcionamento deste aparelho é de 20ºC (68 °F) a 60 °C (140 °F).

8. NÃO use o aparelho à chuva.

9. Consulte as autoridades locais ou o

revendedor relativamente à eliminação correta de aparelhos eletrónicos.

10. O aparelho e o adaptador podem

produzir calor durante o seu normalfuncionamento de carga. Para evitar o desconforto ou lesões causados pela exposição ao calor, NÃO deixe o aparelho no seu colo.

11. CAPACIDADE DA POTÊNCIA

DE ENTRADA: Consulte a etiqueta de voltagem do aparelho e assegure-se que o adaptador de corrente respeita a tensão. Use apenas acessórios especificados pelo fabricante.

12. Limpe o aparelho com um pano

suave. Se necessário humedeça ligeiramente o pano antes de proceder à limpeza. não use nunca soluções abrasivas ou detergentes.

13. Desligue sempre o aparelho antes de

proceder à instalação ou remoção de aparelhos que não suportem hot-plug.14. Desligue o aparelho da tomada elétrica antes de o limpar.

15. NÃO desmonte o aparelho. Só um

técnico de serviço autorizado deve proceder a reparações.

16. O aparelho dispõe de aberturas

destinadas a libertar calor. NÃO bloqueie a ventilação do aparelho, uma vez que este pode aquecer e avariar-se.

17. A substituição da bateria por um

tipo incorreto comporta um risco de explosão. Retire as baterias usadas de acordo com as instruções.18. EQUIPAMENTO LIGÁVEL: a tomada deve estar instalada perto do equipamento e deve ser de fácil acesso.
