MANUAL DE UTILIZADOR EHD60020P ELECTROLUX

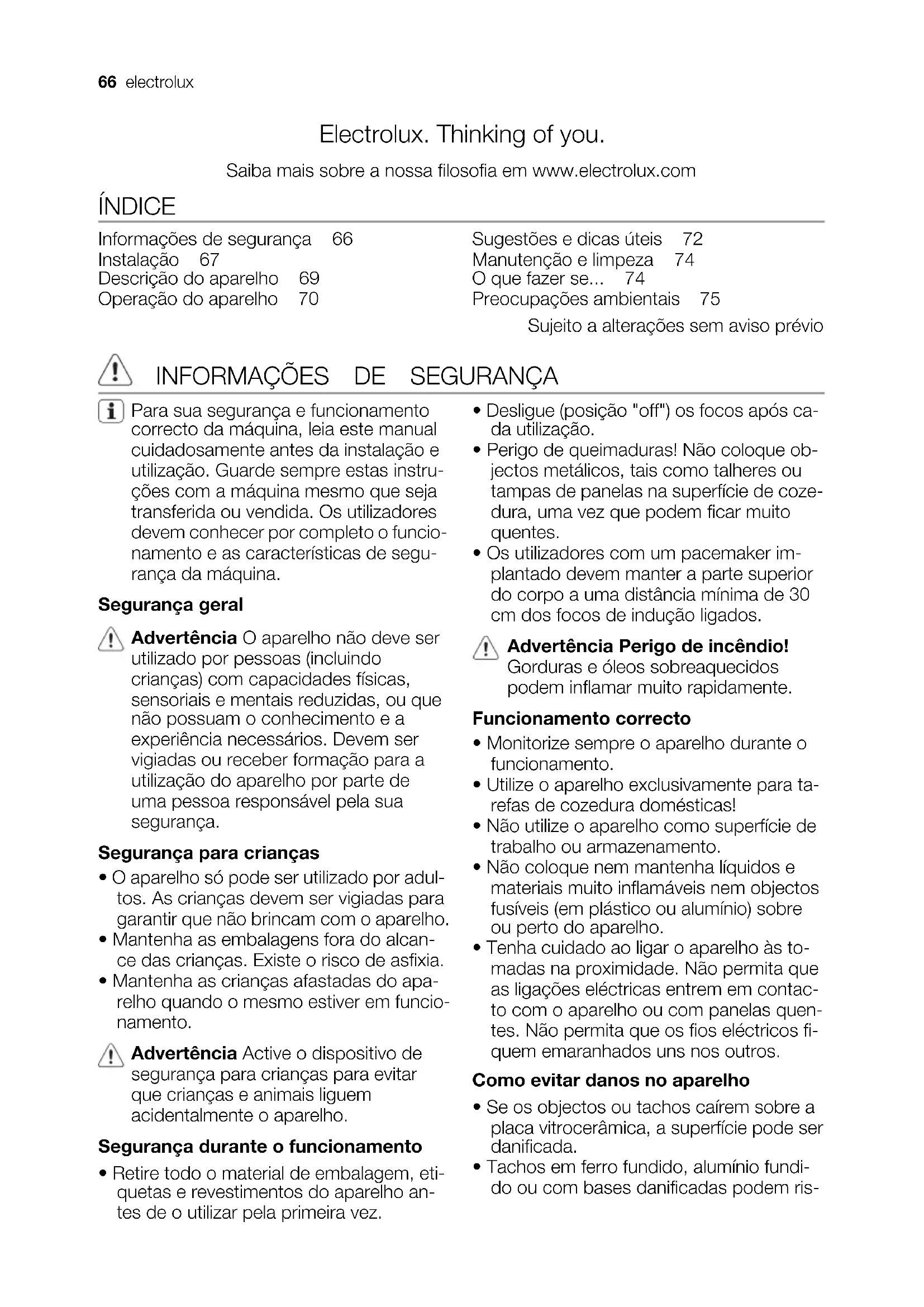

Para sua segurança e funcionamento correcto da máquina, leia este manual cuidadosamente antes da instalação e utilização. Guarde sempre estas instru- ções com a máquina mesmo que seja transferida ou vendida. Os utilizadores devem conhecer por completo o funcio- namento e as características de segu- rança da máquina. Segurança geral Advertência O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais e mentais reduzidas, ou que não possuam o conhecimento e a experiência necessários. Devem ser vigiadas ou receber formação para a utilização do aparelho por parte de uma pessoa responsável pela sua segurança. Segurança para crianças

• O aparelho só pode ser utilizado por adul- tos. As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

• Mantenha as embalagens fora do alcan- ce das crianças. Existe o risco de asfixia.

• Mantenha as crianças afastadas do apa- relho quando o mesmo estiver em funcio- namento. Advertência Active o dispositivo de segurança para crianças para evitar que crianças e animais liguem acidentalmente o aparelho. Segurança durante o funcionamento

• Retire todo o material de embalagem, eti- quetas e revestimentos do aparelho an- tes de o utilizar pela primeira vez.

• Desligue (posição "off") os focos após ca- da utilização.

• Perigo de queimaduras! Não coloque ob- jectos metálicos, tais como talheres ou tampas de panelas na superfície de coze- dura, uma vez que podem ficar muito quentes.

• Os utilizadores com um pacemaker im- plantado devem manter a parte superior do corpo a uma distância mínima de 30 cm dos focos de indução ligados. Advertência Perigo de incêndio! Gorduras e óleos sobreaquecidos podem inflamar muito rapidamente. Funcionamento correcto

• Monitorize sempre o aparelho durante o funcionamento.

• Utilize o aparelho exclusivamente para ta- refas de cozedura domésticas!

• Não utilize o aparelho como superfície de trabalho ou armazenamento.

• Não coloque nem mantenha líquidos e materiais muito inflamáveis nem objectos fusíveis (em plástico ou alumínio) sobre ou perto do aparelho.

• Tenha cuidado ao ligar o aparelho às to- madas na proximidade. Não permita que as ligações eléctricas entrem em contac- to com o aparelho ou com panelas quen- tes. Não permita que os fios eléctricos fi- quem emaranhados uns nos outros. Como evitar danos no aparelho

• Se os objectos ou tachos caírem sobre a placa vitrocerâmica, a superfície pode ser danificada.

• Tachos em ferro fundido, alumínio fundi- do ou com bases danificadas podem ris- 66 electroluxcar a placa vitrocerâmica quando deslo- cados sobre a superfície.

• Não deixe os tachos a ferver até ficarem sem água, para evitar danificar os tachos e a placa vitrocerâmica.

• Não utilize os focos com tachos vazios ou sem os mesmos.

• Não cubra os focos do aparelho com fo- lha de alumínio.

• Não cubra o espaço de ventilação de 5 mm entre a bancada e a parte dianteira da unidade abaixo da mesma. Advertência Se existir uma fenda na superfície, desligue a alimentação eléctrica para evitar choques eléctricos. INSTALAÇÃO Antes da instalação , anote o núme- ro de série (Nr. de Série) da placa de ca- racterísticas. A placa de característi- cas do aparelho encontra-se na par- te inferior do mesmo. EHD60020P

ELECTROLUX 220-240 V 50-60 Hz 7,4 kW Induction 7,4 kW Instruções de segurança Advertência Leia atentamente estas instruções! Certifique-se de que o aparelho não es- tá danificado devido ao transporte. Não ligue um aparelho danificado. Ca- so seja necessário, contacte o fornece- dor. O aparelho apenas pode ser instalado, ligado ou reparado por um técnico de assistência autorizado. Utilize apenas peças sobresselentes originais. Utilize apenas aparelhos de encastrar após montar o aparelho em unidades encastradas adequadas e superfícies de trabalho de acordo com as normas. Não altere as especificações nem mo- difique este produto. Risco de ferimen- tos e danos no aparelho. Respeite na totalidade as leis, regula- mentos, directivas e normas vigentes no país onde utiliza o aparelho (normas de segurança, normas de reciclagem, regras de segurança eléctrica, etc.). Deverão ser respeitadas as distâncias mínimas entre aparelhos! Instale uma protecção anti-choque, por exemplo, as gavetas só devem ser ins- taladas com um piso protector directa- mente por baixo do aparelho! Proteja as superfícies de corte da ban- cada contra a humidade utilizando um vedante adequado! Instale o aparelho na bancada, colocan- do um vedante adequado sem deixar folga! Proteja a parte inferior do aparelho con- tra vapor e humidade, por exemplo de uma máquina de lavar loiça ou de um forno! Não instale o aparelho perto de portas ou debaixo de janelas! Caso contrário, os tachos quentes podem ser derruba- dos sobre a placa ao abrir as portas ou janelas. Advertência Perigo de ferimentos devido a corrente eléctrica. Cumpra cuidadosamente as instruções para as ligações eléctricas.

• O pino de alimentação está sob tensão.

• Liberte o pino de alimentação da tensão.

• Proceda à instalação correcta para confe- rir protecção anti-choques.

• Fichas de ligação soltas ou inadequadas poderão provocar o sobreaquecimento dos pinos.

• Todas as ligações devem ser efectuadas por um electricista qualificado.

• Utilize um grampo para aliviar a tensão no cabo.

• No caso de uma ligação monofásica ou bifásica, tem de ser usado o cabo de ali- mentação adequado do tipo H05BB-F Tmáx. 90 °C (ou superior).

• Substitua o cabo de alimentação danifica- do por um cabo especial (tipo H05BB-F Tmáx. 90 °C; ou superior. Contacte o Cen- tro de Assistência local O aparelho deve dispor de uma instalação eléctrica que lhe permita desligar o apare- electrolux 67lho da fonte de alimentação em todos os pó- los com uma largura mínima da abertura de contacto de 3 mm. Deve dispor dos dispositivos de isolamento correctos: disjuntores de protecção, fusí- veis (os fusíveis de rosca devem ser retira- dos do suporte), barras de fuga à terra e contractores. Montagem min. 500 mm min. 50 mm min. 50 mm min. 5 mm

1 Foco de indução 1800 W, com a fun- ção Power 2800 W 2 Foco de indução 1800 W, com a fun- ção Power 2800 W 3 Foco de indução 1400 W, com função Power 2500 W 4 Painel de controlo 5 Foco de indução 2300 W, com a fun- ção Power 3700 W Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os indicadores, visores e sons indicam quais as funções em funcionamento. campo do sensor função

o visor do temporizador apresenta o tempo em minutos

Função Power activa a função Power

aumentam ou diminuem o tempo

activa e desactiva a função STOP+GO electrolux 69Visores do grau de cozedura Visor Descrição A zona de cozedura está desactivada Manter quente/a função STOP+GO está activa

A zona de cozedura está em funcionamento A função de aquecimento automático está activa A zona de cozedura de indução não detecta os tachos Existe uma avaria Ainda existe uma zona de cozedura quente (calor residual) O dispositivo de bloqueio/segurança para crianças está activo A função Power está activa A desconexão automática está activa Indicador de calor residual Advertência Perigo de queimaduras devido ao calor residual! Os focos de indução criam o calor directa- mente na base dos tachos. A vitrocerâmica é aquecida pelo calor residual dos tachos.

OPERAÇÃO DO APARELHO

Utilize os focos de indução com tachos adequados. Ligar e desligar Toque em durante 1 segundo para acti- var ou desactivar o aparelho. Desactivação automática A função desactiva a placa automaticamente se:

todos os focos estiverem desligados

• não configurar o grau de cozedura de- pois de ligar a placa.

• cobrir um campo de sensores com objec- tos (um tacho, um pano, etc.) durante mais de 10 segundos. Ouve-se um som até retirar o objecto.

• a placa fica demasiado quente (por exem- plo, quando uma panela ferve até ficar sem água). Antes de utilizar novamente a placa, o foco tem de estar frio.

utiliza tachos incorrectos. acende-se no visor e, após 2 minutos, o foco é auto- maticamente desactivado.

• não desligar um foco ou alterar o grau de cozedura. Após algum tempo, acende- -se e a placa desliga-se. Consulte a tabela. Tempos da Desconexão Automática Grau de cozedu-

Desliga após 6 horas 5 horas 4 horas 1,5 horas Grau de cozedura Toque em para aumentar o grau de co- zedura. Toque em para diminuir o grau de cozedura. O visor mostra o grau de co- zedura. Toque em e simultaneamen- te para desligar. 70 electroluxAquecimento Automático Pode obter o grau de cozedura necessário num período de tempo mais curto se acti- var a função Aquecimento Automático. Es- ta função define o maior grau de cozedura (consultar o gráfico) e, em seguida, diminui para o grau de cozedura necessário. Para iniciar a função de Aquecimento Auto- mático numa zona de cozedura:

Toque em . surge no visor.

Toque imediatamente várias vezes até que o grau de cozedura necessário surja. Após 3 segundos surge no vi- sor. Para desligar a função, toque

Ligar e desligar a função Power A função Power disponibiliza mais potência para os focos de indução. A função Power está activada, no máximo, durante 10 minu- tos. De seguida, o foco de indução volta au- tomaticamente para o grau de cozedura mais elevado. Para ligar, toque em

acende-se. Para desligar, toque em ou

Gestão de energia A gestão de energia divide a potência entre dois focos num par (ver a figura). A função Power aumenta a potência para o nível má- ximo num foco do par e diminui automatica- mente para um nível de potência inferior no segundo foco. O visor do foco reduzido mu- da. Utilizar o temporizador Utilize o temporizador para definir o tempo de funcionamento de uma zona de cozedu- ra para uma sessão de cozedura. Defina o temporizador após seleccio- nar a zona de cozedura. Pode definir o grau de cozedura antes ou depois de definir o temporizador.

• Seleccionar a zona de cozedura: to- que em várias vezes até que o indica- dor de uma zona de cozedura necessária se acenda.

• Iniciar ou alterar o temporizador: to- que em ou do temporizador para definir o tempo (

minutos). Quan- do o indicador da zona de cozedura pis- car lentamente, inicia-se a contagem de- crescente do tempo.

• Parar o temporizador: seleccione a zo- na de cozedura com e toque em para desligar o temporizador. O tempo restante é contado por ordem decrescen- te até

. O indicador da zona de coze- dura apaga-se.

Verificar o tempo restante: seleccione a zona de cozedura com . O indica- dor da zona de cozedura pisca rapida- electrolux 71mente. O visor apresenta o tempo restan- te. Quando o tempo termina, o som é emitido

fica intermitente. A zona de cozedura apaga-se.

Desligar o som: toque em Pode utilizar o temporizador como cronó- metro com as zonas de cozedura estejam desligadas. Toque em . Toque em + ou - para seleccionar o tempo. Quando o tem- po terminar, o som é emitido e

fica inter- mitente Ligar a função STOP+GO A função activa todos os focos em fun- cionamento para manter uma temperatura quente.

Toque em para activar esta função. O símbolo acende-se.

Toque em para desactivar esta fun- ção. O grau de cozedura anteriormente definido acende-se. A função não desactiva a função de tem- porizador. bloqueia as barras de comandos. Bloquear/desbloquear o painel de comando É possível bloquear o painel de comando mas não . Evita uma mudança acidental do grau de cozedura durante uma sessão de cozedura. Toque no símbolo . O símbolo acende- -se durante 4 segundos. O temporizador continua a funcionar. Toque no símbolo para desligar esta fun- ção. O grau de cozedura anteriormente de- finido acende-se. Quando desliga o aparelho, também desli- ga esta função. Dispositivo de segurança para crianças Esta função evita o funcionamento aciden- tal da placa. Ligar o dispositivo de segurança para crianças

Ligue a placa através de Não defina os graus de cozedura.

Toque em até ouvir o sinal sonoro. . O símbolo acende-se. Desligue o apare- lho. Desligar a segurança para crianças

Ligue a placa através de . acende- -se. Toque em até ouvir o sinal sono- ro. acende-se

• Desligue o aparelho. Desactivar o dispositivo de segurança para crianças para uma sessão de cozedura

Ligue a placa através de . O símbolo acende-se.

Toque em até ouvir o sinal sonoro. O símbolo acende-se. Defina o grau de cozedura em menos de 10 segun- dos. Pode utilizar a placa. Quando desli- gar a placa com , o dispositivo de se- gurança para crianças funciona novamen- te.

• O fundo do tacho deve ser o mais es- pesso e nivelado possível.

• Os tachos com base em aço, alumí- nio ou cobre poderão deixar descolo- rações na superfície de vitrocerâmica. Tachos para focos de indução Importante Em cozedura por indução, um campo electromagnético potente gera um calor quase instantâneo dentro do tacho. Material do tacho

• correcto: ferro fundido, aço, aço esmal- tado, aço inoxidável, fundo de multicama- das (assinalado como correcto por um fa- bricante).

• incorrecto: alumínio, cobre, latão, vidro, cerâmica, porcelana. Tachos correctos para uma placa de indução se…

• ... alguma água ferver muito rapidamente num foco definido para o grau de cozedu- ra mais elevado…

• ... um íman se prender ao fundo do tacho. 72 electroluxO fundo dos tachos tem de ser o mais espesso e nivelado possível. Dimensões dos tachos : os focos de indução adaptam-se automaticamente à dimensão do fundo dos tachos, até um determinado limite. Mas, a parte magnética da base dos tachos deve ter um diâmetro mínimo de aproxima- damente 3/4 dos focos. Ruídos de funcionamento Se conseguir ouvir

• ruído de estalidos: os tachos são feitos de diferentes materiais (construção multi- camadas).

• assobiar: utiliza um ou mais focos com ní- veis elevados de potência e os tachos são feitos de materiais diferentes (cons- trução multicamadas).

• zumbido: utiliza níveis elevados de potên- cia.

• clicar: ocorre uma permutação eléctrica.

• zumbidos, assobios: a ventoinha está em funcionamento. Os ruídos são normais e não consti- tuem qualquer avaria. Economizar energia

• Coloque sempre que possível as tam- pas nos tachos.

• Os fundos dos tachos e as zonas de cozedura deverão ter dimensões idênticas. Exemplos de aplicações de cozinha Os dados apresentados na tabela seguinte são apenas de referência. Grau de co- zedu-

Utilize para: Tempo Conselhos

Manter os alimentos cozinhados quentes confor- me ne- cessário Cubra 1-2 Molho holandês, derreter: manteiga, chocolate, gelatina 5-25 mi- nutos Misture ocasionalmente 1-2 Solidificar: omeletes fofas, ovos cozidos 10-40 minutos Coza com uma tampa 2-3 Cozer arroz e pratos com base de leite, aquecer alimentos já cozinhados 25-50 minutos Adicione o dobro do líquido do ar- roz, mexa os pratos de leite a meio da cozedura 3-4 Cozer a vapor legumes, peixe, carne 20-45 minutos Adicione algumas colheres de sopa de líquido 4-5 Cozer batatas a vapor 20-60 minutos Utilize no máximo ¼ l de água para 750 g de batatas 4-5 Cozer grandes quantidades de alimen- tos, guisados e sopas 60-150 minutos Até 3 l de líquido mais os ingredien- tes 6-7 Fritura ligeira: escalopes, cordon bleu, costeletas, rissóis, salsichas, fígado, roux, ovos, panquecas, sonhos confor- me ne- cessário Vire depois de decorrida metade do tempo. 7-8 Fritura intensa, batatas fritas, bifes do lombo, bifes 5-15 mi- nutos Vire depois de decorrida metade do tempo. 9 Ferver grandes quantidades de água, cozer massa, estufar carne (goulash, assado), bata- tas fritas A função Power é adequada para aquecer grandes quantidades de água. Os focos de indução são mais rápidos e efi- cazes em termos de energia do que as su- perfícies de cozedura tradicionais. electrolux 73Nota relativa ao acrilamido Importante De acordo com os conhecimentos científicos mais recentes, se deixar tostar alimentos (especialmente alimentos que contenham amido), o acrilamido pode representar um risco para a saúde. Assim, aconselhamos que cozinhe a baixa temperaturas e não deixe tostar demais os alimentos.

MANUTENÇÃO E LIMPEZA

Limpe o aparelho após cada utilização. Utilize sempre tachos com a base limpa. Advertência Objectos afiados e detergentes fortes e abrasivos danificam o aparelho. Por motivos de segurança, não limpe o aparelho com dispositivos de limpeza a vapor ou a alta pressão. Riscos ou manchas escuras na placa de vitrocerâmica não comprometem o bom funcionamento do aparelho. Para remover sujidades:

1. – Remova imediatamente: plástico

derretido, películo de plásticos e ali- mentos com açúcar. Caso contrário, a sujidade pode provocar danos no aparelho. Utilize um raspador especial para vidro. Coloque o raspador sobre a superfície de vidro em ângulo agu- do e desloque a lâmina sobre a super- fície. – Remova após o aparelho estar su- ficientemente frio: manchas de cal- cário, manchas de água, manchas de gordura e descolorações metálicas brilhantes. Utilize um agente de limpe- za especial para vitrocerâmica ou aço inoxidável.

2. Limpe o aparelho com um pano húmido

e um pouco de detergente.

No final, seque o aparelho com um pano limpo. O QUE FAZER SE... Problema Possível causa e solução Não é possível ligar nem operar o aparelho.

• O bloqueio ou o dispositivo de segurança para crianças entra em funcionamento . Desligue a função. Consulte a secção "Bloquear/desbloquear o painel de comando" e "Dispositivo de segurança para crianças".

STOP+GO entra em funcionamento . Desligue a função. Consulte a secção "Stop and go".

• Tocou em 2 ou mais campos de sensores em simultâneo. To- que apenas num campo de sensores.

• Existe água ou manchas de gordura no painel de comando. Limpe o painel de comando

• Ligue novamente o aparelho e defina o grau de cozedura em 10 segundos. É emitido um som com o apare- lho desligado. Cobriu um ou mais campos de sensores. Descubra os campos de sensores. Um som é emitido 6 vezes, o aparelho desliga-se. Cobriu um ou mais campos de sensores. Descubra os campos de sensores. O indicador de calor residual não se acende. O foco não está quente porque apenas foi utilizado por pouco tempo. Se o foco tiver de estar quente, contacte o serviço pós- -venda. A função de aquecimento auto- mático não é activada.

• Está definida a regulação de temperatura máxima. A regula- ção de temperatura máxima tem a mesma potência do que a função de aquecimento automático. 74 electroluxProblema Possível causa e solução É emitido um som e o aparelho liga-se e desliga-se novamente. Após 5 segundos, é emitido ou- tro som. Cobriu . Destape o campo de sensores. Os campos de sensores aque- cem. O tacho é grande demais ou colocou-o excessivamente perto dos comandos. Coloque as panelas nos focos traseiros, se ne- cessário. O visor alterna entre duas regu- lações de temperatura. A gestão de energia reduz a potência deste foco. Utilize focos no outro lado. acende-se.

• A desactivação automática é accionada. Desligue o aparelho e ligue-o novamente. A protecção contra o sobreaquecimento do foco é accionada. Desligue o foco e ligue-o novamente. acende-se.

• O tacho não é o correcto. Utilize um tacho correcto.

• Não existe qualquer tacho no foco. Coloque um tacho no foco.

• O diâmetro do fundo do tacho é demasiado pequeno para o foco. Utilize um tacho correcto. É apresentado e um número. Existe um erro no aparelho. Desligue o aparelho da fonte de alimentação eléctrica durante al- gum tempo. Desligue o fusível do sistema eléctrico doméstico. Volte a ligar. Se acender novamente, contacte o serviço pós- -venda. e acendem-se. Presença de raios de luz demasiado intensos no painel de co- mando, por exemplo luz solar forte. Escureça o painel de coman- do durante pouco tempo, por exemplo com a mão. É emitido um som, o aparelho desliga-se. Ligue novamente o aparelho. acende-se Existe um erro no aparelho, porque o tacho ferve até ficar sem água ou está a utilizar um tacho incorrecto. A protecção contra o sobreaquecimento do foco é accionada. A desactivação automá- tica é accionada. Desligue o aparelho. Retire o tacho quente. Após cerca de 30 se- gundos, ligue novamente o foco. deve desaparecer, o indi- cador de calor residual pode permanecer. Deixe arrefecer o ta- cho e verifique se é adequado na secção "Tachos para o foco de indução". Se tiver experimentado as soluções acima indicadas e mesmo assim não for possível reparar o problema, contacte o fornecedor ou o departamento de apoio ao cliente. In- dique os dados da placa de características, o código de três dígitos e letras da placa vi- trocerâmica (no canto da superfície de co- zedura) e a mensagem de erro apresentada. Se tiver utilizado o aparelho incorrectamen- te, a visita do técnico do serviço pós-venda ou do fornecedor pode não ser gratuita, mesmo durante o período de garantia. As instruções relativas ao serviço ao cliente e as condições da garantia encontram-se no folheto da garantia.

PREOCUPAÇÕES AMBIENTAIS

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de electrolux 75outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto. Material de embalagem O material de embalagem é ecológico e pode ser reciclado. Os componentes de plástico são identificados por mar- cas: >PE<,>PS<, etc. Elimine o materi- al de embalagem como resíduo domés- tico nas instalações de eliminação de resíduos da sua zona. 76 electroluxElectrolux. Thinking of you. Conozca mejor nuestros conceptos en www.electrolux.com
