MANUAL DE UTILIZADOR EUF27393X ELECTROLUX

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de quem sabe que terá sempre óptimos resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registar o seu produto para beneficiar de um serviço melhor:

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.

Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.

A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança.

Informações gerais e conselhos úteis

Informações ambientais

Sujeito a alterações sem aviso prévio.

1. INSTRUÇÕES DE SEGURANÇA

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança.

Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

1.1 Segurança para crianças e pessoas vulneráveis

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.
• Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho

aparelho. Tal irá evitar que se torne nu- ma armadilha fatal para uma criança.

1.2 Segurança geral

ADVERTÊNCIA

Mantenha as aberturas de ventilação da caixa do aparelho ou da estrutura integra-da sem obstruções.

• O aparelho destina-se à conservação de alimentos e/ou bebidas em ambiente doméstico normal, como explicado neste manual de instruções.
• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.
• Não utilize outros aparelhos eléctricos (como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.

- Não danifique o circuito de refrigeração.

- O circuito de refrigeração do aparelho contém isobutano (R600a), um gás natural com um alto nível de compatibilidade ambiental que é, no entanto, inflamável.

Durante o transporte e a instalação do aparelho, certifique-se de que nenhum dos componentes do circuito de refrigeração fica danificado.

Se o circuito de refrigeração for danificado:

- evite chamas vivas e fontes de ignição

- ventile totalmente a divisão onde o aparelho se encontra

- É perigoso alterar as especificações ou modificar este produto de qualquer forma. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

ADVERTÊNCIA

A substituição de qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser efectuada por um agente de assistência certificado ou por pessoal técnico qualificado, para evitar perigo.

1. Não deve colocar extensões no cabo de alimentação.
2. Certifique-se de que a ficha não está esmagada ou danificada pela parte posterior do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incên-dio.
3. Certifique-se de que consegue alcançar a ficha do aparelho.
4. Não puxe o cabo de alimentação.
5. Se a tomada estiver solta, não introduza a ficha. Existe o risco de choque eléctrico ou incêndio.

6. O aparelho não deve funcionar sem a tampa da lâmpada (se prevista) da iluminação interior.

7. Este aparelho é pesado. Tenha cuidado quando o deslocar.

8. Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos húmidas/molhadas, pois pode sofrer abrasões na pele ou queimaduras provocadas pelo gelo.
9. Evite a exposição prolongada do aparelho à luz solar directa.
10. As lâmpadas (se previstas) utilizadas neste aparelho são lâmpadas especiais, seleccionadas apenas para electro-domésticos. Não são adequadas para iluminação doméstica.

1.3 Utilização diária

• Não coloque panelas quentes nas partes de plástico do aparelho.
• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.
• Não coloque alimentos directamente em frente à saída de ar na parede traseira. (Se o aparelho for do tipo Frost Free - sem gelo)

• Depois de descongelados, os alimentos não devem ser recongelados.

• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.

• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.
• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.
• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.

1.4 Limpeza e manutenção

• Antes da manutenção, desligue o aparelho e retire a ficha da tomada.
• Não limpe o aparelho com objectos de metal.
• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.
• Nunca utilize um secador de cabelo ou outro aparelho de aquecimento para acelerar a descongelação. O calor excessivo pode danificar o interior de plástico e a humidade pode entrar no sistema eléctrico tornando-o activo.

1.5 Instalação

Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.
• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.

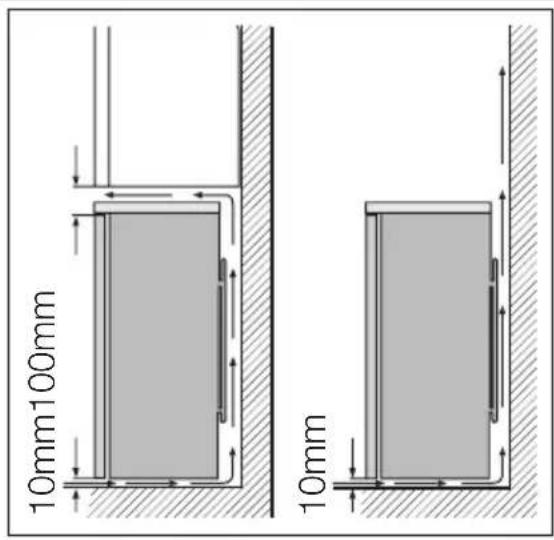

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.

• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.

• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
• Ligue apenas a uma fonte de água potável (se a ligação de água estiver prevista).

1.6 Assistência

• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser efectuados por um electricista qualificado ou pessoa competente.
• A manutenção deste produto deve ser efectuada por um Centro de Assistên-

cia autorizado, o qual deverá utilizar apenas peças sobressalentes originais.

1.7 Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis.

2. PAINEL DE CONTROLO

A - Botão LIGAR/DESLIGAR o aparelho D - Botão de função
B - Botão de regulação da temperatura E - Botão de confirmação
C - Indicador da temperatura e da função

2.1 Visor

ECO SUPER -88 m

A função Action Freeze está activada.

A função Arrefecimento de Bebidas está activada.

Sinal de Temperatura Negativa O Bloqueio de Segurança para Crianças está activado.

Temperatura

2.2 Ligar

Ligue a ficha do aparelho correctamente à tomada de alimentação. Se o visor não estiver iluminado, prima o botão (A) para ligar o aparelho.

Para o armazenamento ideal de alimentos, seleccione o Modo Ecológico e regule a temperatura do congelador para os -18 °C.

• Aguarde cerca de 24 h antes de colocar alimentos no compartimento do congelador.
• Para seleccionar uma temperatura diferente, consulte "Regulação da temperatura".

2.3 Desligar

O aparelho é desligado premindo o botão (A) até a contagem decrescente de -3 -2 -1 estar concluída.

2.4 Regulação da temperatura

A temperatura pode ser alterada ao pre-mir o botão (B).

A definição actual da temperatura pisca e ao premir o botão (B) novamente é possível alterar a temperatura definida em intervalos de um grau.

A temperatura predefinida configurada é apresentada após alguns segundos.

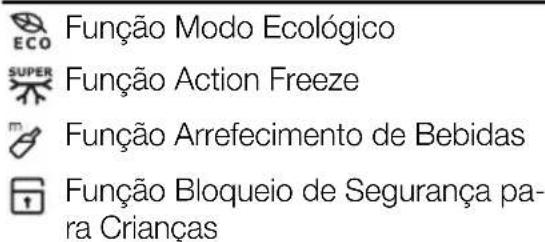

2.5 Menu de funções

Ao activar a tecla (D), o menu de funções é activado. Cada função pode ser confirmada, premindo o botão (E). Se não existir confirmação após alguns segundos, o visor abandonará o menu e regressará ao estado normal. São indicadas as seguintes funções:

ECO E SUPER Função Modo Ecológico Função Action Freeze Função Arrefecimento de Bebidas Função Bloqueio de Segurança para Crianças

2.6 Função Modo Ecológico

A função Modo Ecológico é activada, pre-mindo a tecla D (várias vezes, se necessário) até o respectivo ícone aparecer (ou definir a temperatura para -18 °C). Confirme a opção, premindo a tecla E no espaço de alguns segundos. Ouvirá o si-nal acústico e o ícone permanece aceso. Neste estado, as temperaturas escolhidas são definidas automaticamente (- 18 °C), nas melhores condições para armazenar alimentos.

É possível desactivar a função a qualquer altura, alterando a temperatura seleccionada no compartimento.

2.7 Função Action Freeze

Para congelar alimentos frescos, prima repetidamente o botão (D) para aceder à função Action Freeze.

Confirme a selecção premindo o botão (E), irá ouvir o alarme sonoro e o visor irá apresentar linhas rotativas.

Para atingir a capacidade máxima de congelação, permita um período de pré-arrefecimento de 24 horas antes de colocar os alimentos frescos no compartimento FAST FREEZE.

O processo de congelação demora 24 horas. Durante este período, não coloque outros alimentos no congelador.

Esta função pára automaticamente após 52 horas.

É possível desactivar a função a qualquer altura premindo o botão (D) até que o ícone correspondente fique intermitente e, em seguida, o botão (E).

2.8 Função Arrefecimento de Bebidas

A função Arrefecimento de Bebidas deve ser utilizada como um aviso de segurança quando colocar garrafas no congelador. É activada premindo a tecla (D) (várias vezes se necessário) até o respectivo ícone aparecer.

Tem de confirmar a opção premindo a tecla (E) no espaço de alguns segundos.

Neste estado, activa um temporizador com um valor predefinido de 30 min. e pode mudar de 1 para 90 min., premindo a tecla (B) selecciona os minutos necessários.

No final do tempo seleccionado, são apresentadas as seguintes indicações:

• no indicador 88 o símbolo 0pisca
• o ícone ^m pisca
• ouve-se um sinal acústico até premir a tecla (E)

Nesta altura, retire as bebidas do interior do congelador.

É possível desactivar a função a qualquer altura, premindo a tecla (D) até o respectivo ícone piscar e, de seguida, a tecla (E).

2.9 Função de bloqueio de segurança para crianças

A função de bloqueio de segurança para crianças é activada premindo a tecla (D) (várias vezes, se necessário) até que o respectivo ícone apareça 📣.

Tem de confirmar a opção premindo a tecla (E) no espaço de segundos. Ouvirá o sinal acústico e os ícones permanecem acesos. Neste estado, qualquer operação através das teclas não causará qualquer alteração, desde que esta função não seja activada.

É possível desactivar a função a qualquer altura premindo a tecla (D) até que o ícone correspondente fique intermitente e, de seguida, a tecla (E).

2.10 Alarme da temperatura

Um aumento na temperatura no congelador (por exemplo, devido a uma falha de alimentação ou a porta aberta) é indicado por:

• intermitência da temperatura
• ícone intermitente
• alarme sonoro acústico

Quando são restabelecidas as condições normais:

• o alarme sonoro acústico pára
• o valor da temperatura continua inter- mitente
• o ícone do Alarme continua intermitente Quando prime o botão (E) para desactivar o alarme, a temperatura mais elevada atingida no compartimento é apresentada no indicador 88 durante alguns segundos.

De seguida, regressa ao funcionamento normal, mostrando a temperatura do compartimento seleccionado.

Durante a fase de alarme, o sinal acústico pode ser desligado premindo o botão (E).

3. UTILIZAÇÃO DIÁRIA

3.1 Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente.

Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

3.2 Utilização do compartimento do congelador

O símbolo - significa que o

congelador é adequado para congelar alimentos frescos e para um armazenamento a longo prazo. A temperatura pode ser regulada entre os -15 °C e os -24 °C. Sugerimos a regulação da temperatura para os -18 °C, que é ideal para o consumo de energia e armazenamento de alimentos congelados.

As diferenças entre a temperatura regulada e a temperatura real são normais.

Especialmente quando:

• tiver sido seleccionada recentemente uma nova definição
• a porta tiver sido deixada aberta durante um longo período
• tiverem sido colocados alimentos quentes no compartimento.
  As diferenças até 5 °C no interior do compartimento são normais.
  Durante o funcionamento, o indicador de temperatura apresenta o valor regulado.

3.3 Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimento, deixe o aparelho em funcionamento durante, no mínimo, 24 horas na definição Action Freeze.

Se forem armazenadas grandes quantidades de alimentos, retire todas as prateleiras e cestos do aparelho e coloque os alimentos nas prateleiras de refrigeração para obter o melhor desempenho.

ADVERTÊNCIA

Certifique-se de que os alimentos não ultrapassam o limite de carga indicado na parte lateral da sec-

ção superior (onde aplicável)

Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada durante mais tempo do que aquele indicado na tabela de características técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois novamente congelados (depois de arrefecerem).

3.4 Descongelação

Antes de serem utilizados, os alimentos congelados e ultra-congelados podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

Os artigos pequenos podem ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção demora mais tempo.

3.5 Descongelação

Os alimentos congelados, antes de serem utilizados, podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.

4. SUGESTÕES E DICAS ÚTEIS

4.1 Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na placa de dados;
• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;
• Prepare os alimentos em pequenas quantidades para permitir que sejam

rápida e completamente congeladas e para tornar possível subsequentemente descongelar apenas a quantidade necessária;
- embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas;
- Não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;
- os alimentos sem gordura são melhores para armazenar que os alimentos com gordura; o sal reduz o tempo de armazenamento dos alimentos;

• a água congela. Se for consumida imediatamente após a remoção do compartimento do congelador, poderá causar queimaduras de gelo na pele;
• é aconselhável que anote a data de congelação em cada embalagem individual para permitir que saiba o tempo de armazenamento.

4.2 Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, siga estas indicações:

- certifique-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;

• certifique-se de que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra a porta muitas vezes, nem a deixe aberta mais tempo do que o necessário;
• uma vez descongelados, os alimentos degradam-se rapidamente e não podem voltar a ser congelados;
• não exceda o período de armazenamento indicado pelo produtor dos alimentos.

5. MANUTENÇÃO E LIMPEZA

CUIDADO

Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.
• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.
• lave e seque minuciosamente.

Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário. Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

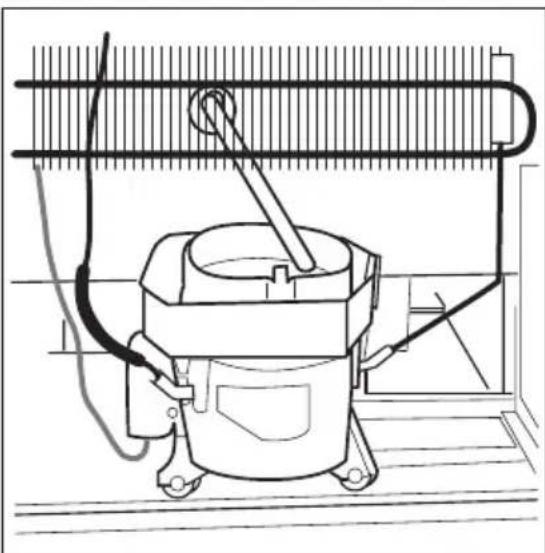

Limpe o condensador (grelha preta) e o compressor que está no fundo do aparelho, com uma escova. Esta operação irá melhorar o desempenho do aparelho e poupar consumo de electricidade.

Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada.

Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

5.2 Descongelar o congelador

O compartimento do congelador deste modelo, por sua vez, é do tipo "no frost". Isto significa que não há qualquer formação de gelo durante o seu funcionamento, quer nas paredes interiores, quer nos alimentos.

A ausência de gelo deve-se à circulação contínua de ar frio no interior do compartimento, accionado por um ventilador controlado automaticamente.

5.3 Períodos de inactividade

Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

• desligue o aparelho da tomada da electricidade

• retire todos os alimentos

• descongele (se previsto) e limpe o aparelho e todos os acessórios

• deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.

6. O QUE FAZER SE...

Durante o funcionamento do aparelho podem ocorrer algumas pequenas falhas que não necessitam de intervenção técnica. Na tabela seguinte são dadas informações sobre estas para evitar custos de assistência desnecessários.

O funcionamento do aparelho é acompanhado de alguns sons (som do compressor e de circulação). Isto é um funcionamento normal e não representa qualquer falha.

O aparelho funciona de forma descontinuada, assim, a paragem do compressor não significa que esteja sem corrente. É por este motivo que não pode tocar nas partes eléctricas do aparelho antes de desligar da corrente.

Problema Possível causa Solução
O aparelho faz baru-lho.	O aparelho não está apoi-ado correctamente.	Verifique se o aparelho estáestável (os quatro pés e ro-das devem estar no chão).Consulte a secção "Nivela-mento".
Os espaçadores de amor-tecimento posicionadosentre a traseira do armárioe os tubos ficam soltos.		Coloque-os novamente nosítio.
É emitido o avisoacústico. O ícone dealarme está intermi-tente.	A temperatura no congela-dor está demasiado alta.	Consulte "Alarme de tem-peratura elevada".
ó é apresentado novisor da temperatu-ra	Ocorreu um erro ao medira temperatura.	Contacte o serviço de as-sistência (o sistema de ar-refecimento continuará amanter os alimentos frios,mas não é possível regulara temperatura).
O compressor fun-ciona continuamen-te.	O regulador da temperatu-ra pode estar mal definido.	Defina uma temperatura mais elevada.
A porta não está fechadacorrectamente.		Consulte "Fechar a porta".
A porta foi aberta muitas vezes.		Não mantenha a porta aberta mais tempo do que o necessário.
A temperatura do produto está muito alta.		Deixe que a temperatura do produto diminua até à temperatura ambiente antes de o guardar.
A temperatura ambiente está muito alta.		Diminua a temperatura ambiente.
Existe demasiado gelo.	Os alimentos não estão embalados correctamente.	Embale os alimentos cor- rectamente.
A porta não está fechada correctamente.		Consulte "Fechar a porta".
A junta da porta está de-formada ou suja.		Consulte "Fechar a porta".
A temperatura no aparelho está dema-siado baixa.	O regulador da temperatu-ra pode estar mal definido.	Defina uma temperatura mais elevada.
A temperatura no aparelho está dema-siado alta.	O regulador da temperatu-ra pode estar mal definido.	Defina uma temperatura mais baixa.
A porta não está fechada correctamente.		Consulte "Fechar a porta".
A temperatura do produto está muito alta.		Deixe que a temperatura do produto diminua até à tem- peratura ambiente antes de o guardar.
A temperatura no congelador está de-masiado alta.	Os produtos estão dema-siado perto uns dos ou-tros.	Armazene os produtos de forma a haver circulação de ar frio.
Foram colocadas grandes quantidades de alimentos para serem congelados ao mesmo tempo.		Introduza quantidades mais pequenas de alimentos a congelar em simultâneo.
O aparelho não funciona.	O aparelho está desligado.	Ligue o aparelho.
A ficha não está correcta-mente inserida na tomada.		Ligue a ficha do aparelho correctamente à tomada de alimentação.
O aparelho não tem ali-mentação. Não existe ten-são na tomada.		Ligue um aparelho eléctrico diferente à tomada. Verificar o fusível. Contacte um elec-tricista qualificado.
A porta foi deixada aberta demasiado tempo.		Fecha a porta.

Problema Possível causa Solução

Uma grande quantidade de gelo cobre o compartimento superior no interior do aparelho. .

Existe demasiado gelo no evaporador do aparelho, a porta esteve aberta durante muito tempo.

Consulte "Limpeza do evaporador".

Se estes conselhos não resultarem, contacte o serviço de assistência da marca mais perto de si.

6.1 Fechar a porta

1. Limpe as juntas da porta.

2. Se necessário, ajuste a porta. Consulte "Instalação".

3. Se necessário, substitua as juntas defeituosas da porta. Contacte o Centro de Assistência Técnica.

6.2 Limpar o evaporador

1. Desligue o aparelho.
2. Desligue a ficha da tomada eléctrica.
3. Retire os alimentos do congelador e coloque-os num local fresco.
4. Afaste o aparelho da parede.
5. Deixe a porta aberta.
6. Após cerca de 20 minutos, a man-gueira de escoamento na parte de trás do aparelho começa a despejar água para a bandeja de recolha de gotas.
7. Para evitar que a água transborde da bandeja de recolha de gotas, absorva a água com uma esponja.
8. O processo de descongelação termina quando a água parar de cair. Pode demorar algumas horas se o problema tiver iniciado muito antes.
9. Mova o aparelho para a posição original.
10. Limpe e seque o interior do aparelho.
11. Ligue a ficha à tomada eléctrica.
12. Ligue o aparelho.

7. INSTALAÇÃO

ADVERTÊNCIA

Leia as "Informações de segurança" cuidadosamente para a sua segurança e funcionamento correcto do aparelho antes de o instalar.

7.1 Local

O aparelho deve ser instalado num local afastado de fontes de calor, como radiadores, termoacumuladores, luz solar directa, etc. Certifique-se de que o ar pode circular livremente atrás do aparelho. Para garantir o melhor desempenho possível se o aparelho estiver debaixo de uma unidade suspensa na parede, a distância mínima entre o topo do aparelho e a unidade de parede deve ser pelo menos 100 mm. Em todo o caso, deve-se evitar colocar o aparelho debaixo de uma unidade suspensa na parede. O nivelamento preciso é garantido por um ou vários pés ajustáveis na base do aparelho.

Se o aparelho for colocado num canto e se o lado com dobradiças ficar virado para a parede, a distância entre a parede e o aparelho deve ser de, pelo menos, 10 mm para permitir que a porta abra o suficiente para poder retirar as prateleiras.

ADVERTÊNCIA

Deve ser possível desligar o aparelho da corrente eléctrica; a ficha de alimentação eléctrica tem de ficar facilmente acessível após a instalação.

7.2 Ligação eléctrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação do-

méstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado. O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas. Este aparelho cumpre com as directivas. E.E.C.

7.3 Separadores traseiros

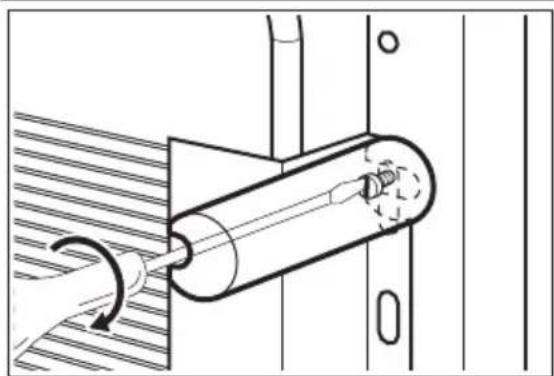

Existem dois espaçadores no interior do aparelho, que devem ser instalados conforme ilustrado.

Desaperte os parafusos, introduza o es- paçador debaixo da cabeça do parafuso e volte a apertar os parafusos.

7.4 Reversibilidade da porta

Antes de executar qualquer operação retire a ficha da tomada. Para alterar o sentido de abertura, faça o seguinte:

- Recomendamos que execute as seguintes operações com outra pessoa, que irá segurar as portas do aparelho durante as operações.

D θ θ D

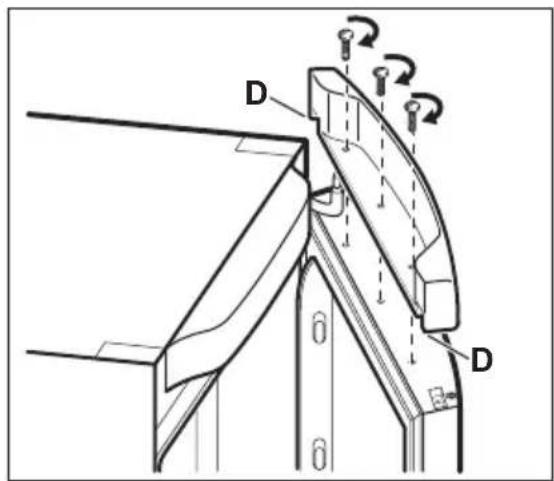

Abra a porta com o aparelho na posição vertical. Desaperte os parafusos e remova o friso de plástico superior da porta.

Remova a pequena cobertura de plástico do friso de plástico da porta e volte a colocar no lado oposto (D).

Pouse o aparelho com a parte posterior para baixo.

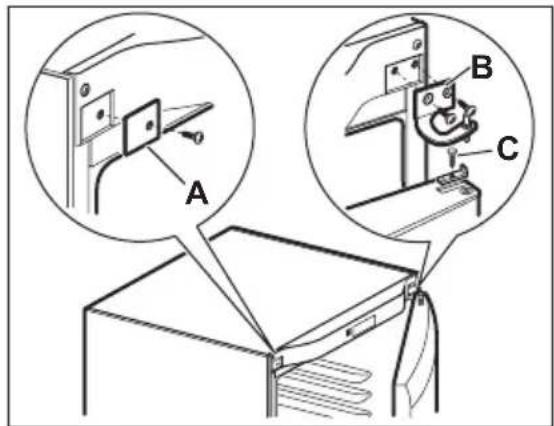

Remova o parafuso da tampa da dobradiça (A).

Desaperte a dobradiça superior e remova-a (B).

Desaperte o parafuso e remova o batente da porta (C).

E 2 1 4 3 5 F

Remova a porta.

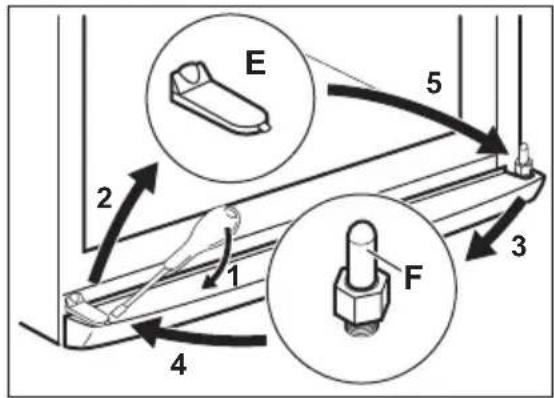

Remova a cobertura (E) com uma ferramenta, desaperte a cavilha da dobradiça inferior (F) e coloque-a no lado oposto.

Reintroduza a cobertura (E) no lado oposto.

Reintroduza a porta.

Certifique-se de que as placas frontais das portas estão paralelas à placa frontal do tampo.

Fixe o batente da porta no lado oposto.

Posicione e fixe a dobradiça superior (que pode encontrar no saco do manual de instruções) no lado oposto.

Fixe o parafuso da nova cobertura da dobradiça (que pode encontrar no saco do manual de instruções). Levante o aparelho para a posição vertical.

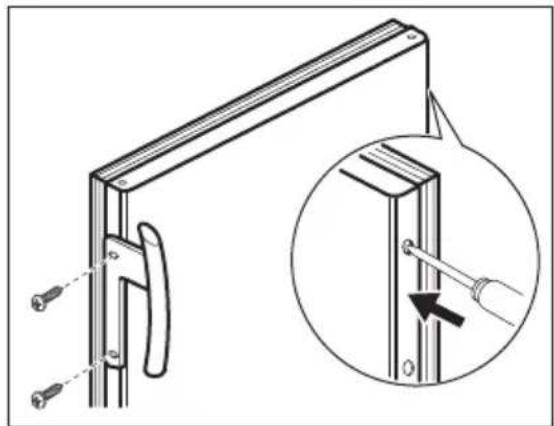

Abra a porta e volte a colocar o fri- so de plástico superior da porta com parafusos.

Fixe a pega no lado oposto, insira os tampões de plástico (que pode encontrar no saco do manual de instruções) nos orifícios abertos.

ADVERTÊNCIA

Volte a colocar o aparelho no sítio e nivele-o, aguarde pelo menos quatro horas e ligue-o à tomada.

Caso não queira executar as operações acima mencionadas, contacte o Centro de Apoio ao Cliente mais perto. Os custos da execução da reversibilidade das portas pelo técnico do Centro de Apoio ao Cliente serão suportados por si.

ADVERTÊNCIA

Depois de inverter a direcção de abertura das portas, verifique se todos os parafusos estão correctamente apertados e que o fecho magnético prende ao armário.

Se a temperatura ambiente for fria (por ex. no Inverno), pode acontecer que a junta não adira perfeitamente ao aparelho. Nesse caso, aguarde o encaixe natural do vedante. Deite o aparelho sobre a traseira.

8. DADOS TÉCNICOS

Dimensão do nicho de instalação

Altura 1800 mm

Largura 600 mm

Profundidade 650 mm

Tempo de reinício 20 h

Tensão 230-240 V

Frequência 50 Hz

As informações técnicas encontram-se na placa de características no lado esquerdo

interno do aparelho e na etiqueta de energia.

9. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo 📊. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não

elimine os aparelhos que tenham o símbolo ✉ juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
