MANUAL DE UTILIZADOR Interior ICP 82 MAGNAT
Em primeiro lugar, muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente.
Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.
ALTIFALANTE MAGNAT INTERIOR ICP/IWP – ESPECIALMENTE PARA MONTAGEM NO TECTO/NA PAREDE (FIG. 1)
Os altifalantes MAGNAT INTERIOR ICP/IWP possuem um sofisticado mecanismo de encaixe que lhe permite, da maneira mais fácil possível, montá-los em um orifício de uma parede. A montagem em um tecto de placa de gesso cartonado ou de placas semelhantes é a mais fácil de ser realizada. No caso de uma abertura em uma parede de alvenaria, é necessária a colocação de uma placa (de gesso cartonado ou de madeira). Para obter as medidas relativas à montagem, favor consultar as informações técnicas no final do manual.
Retirando a grelha de protecção, obtém-se acesso ao mecanismo de retenção para fixar o altifalante. Soltar os parafusos e colocar os bornes na posição A. Após a colocação no orifício, apertar os parafusos; deste modo, os bornes giram automaticamente para a posição B e são apertados.
INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS MAGNAT
Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 1 mm². Para cabos mais compridos, pelo menos 1,5 mm².
O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento.
Decapar as extremidades dos cabos em um comprimento de 10 a 15 mm e torcê-las. As ligações para os altifalantes possuem um mecanismo de fixação (fig. 2). Premer o botão de fixação e introduzir a extremidade decapada do fio no orifício lateral. Quando o botão de fixação é solto, o fio é fixado firmemente e fica assegurado o melhor contacto possível.
Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida.
Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador.
REGULAÇÃO DO NÍVEL DE AGUDOS (FIG. 3)
O diplexer oferece-lhe, por intermédio de um interruptor de grande qualidade, uma adaptação individual do som do sistema de altifalantes.
A regulação deve ser feita de acordo com o gosto de cada um. Como definição básica para as várias salas de audição, recomendamos as seguintes posições de interruptor:
| Sala de audição Exemplo Posição do | interruptor | |
| Instalação com pouco amortecimento de som | Salas húmidas, superfícies reflectoras duras, ladrilhos, superfícies de vidro grandes, espaços com pouca mobília | -2dB |
| Instalação com amortecimento de som normal | Carpetes, superfícies de vidro com cortinas, móveis em cabedal, espaços mobilados normalmente | 0dB |
| Instalação com muito amortecimento de som | Alcatifas, móveis almofadados, cortinas pesadas, espaços com muita mobília | +2dB |

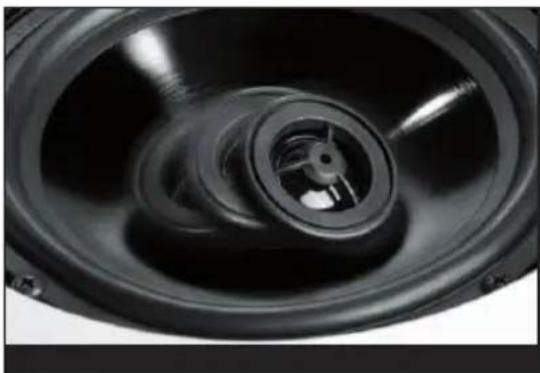

Graças à tecnologia „Swivel“, o altifalante de agudos pode ser rodado até 35 graus, garantindo, assim, excelentes propriedades de emissão e permitindo a orientação para o local de audição:

LIGAÇÃO A UM AMPLIFICADOR ESTÉREO
Na figura 4 está representada a ligação dos altifalantes em um amplificador stereo.
SUGESTÕES PARA EVITAR AVARIAS
Todos os altifalantes MAGNAT transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos.
Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos altifalantes. Isto, porém, ocorre somente esporadicamente.
Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.
Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixo imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador corresponda à capacidade dos altifalantes.
EM GERAL...
amplificadores, sintonizadores (tuner) e leitores de CD/DVD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado.
DADOS TÉCNICOS
| Capacidade: 70 / 120 Watt 80 / 140 Watt | ||
| Impedância: 2 x 8 Ohm 8 Ohm | ||
| Frequência de separação: 4000 Hz 4000 Hz | ||
| Faixa de frequência: 36 – 24 000 Hz 34– 24 000 Hz | ||
| Potência recomendada para o amplificador: 20 – 140 Watt 20 – 160 Watt | ||
| Rendimento (1 Watt/1 m): 90 dB 91 dB | ||
| Dimensões totais ∅: | 233 mm | 275 mm |
| Orifício ∅: | 198 mm | 240 mm |
| Profundidade de montagem: | 88 mm | 102 mm |
| Capacidade: 70 / 120 Watt 60 / 100 Watt | ||
| Impedância: 8 Ohm | 8 Ohm | |
| Frequência de separação: 4 000 Hz | 4 000 Hz | |
| Faixa de frequência: 36 – 24 000 Hz | 38 – 24 000 Hz | |
| Potência recomendada para o amplificador: 20 – 140 Watt 20 – 120 Watt | ||
| Rendimento (1 Watt/1 m): 90 dB | 89 dB | |
| Dimensões totais ∅: | 233 mm | 202 mm |
| Orifício ∅: | 198 mm | 168 mm |
| Profundidade de montagem: | 88 mm | 81 mm |
| Capacidade: 80 / 140 Watt 70 / 120 Watt | ||
| Impedância: 8 Ohm | 8 Ohm | |
| Frequência de separação: | 3800 Hz | 3800 Hz |
| Faixa de frequência: 34 – 26 000 Hz | 36 – 26 000 Hz | |
| Potência recomendada para o amplificador: 20 – 160 Watt 20 – 140 Watt | ||
| Rendimento (1 Watt/1 m): 91 dB | 90 dB | |
| Dimensões totais (I x a): | 254 x 359 mm | 218 x 305 mm |
| Orifício (I x a): | 218 x 321 mm | 185 x 272 mm |
| Profundidade de montagem: | 88 mm | 67 mm |
RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS.
