Tipo de produto	Ar condicionado split de parede
Marca	Sharp
Modelo	AUA07BE
Alimentação elétrica	220-240 V ~ 50 Hz
Capacidade de refrigeração	2.5 kW (aproximadamente)
Dimensões da unidade interna (L x A x P)	800 x 300 x 200 mm (aproximadamente)
Dimensões da unidade externa (L x A x P)	700 x 500 x 300 mm (aproximadamente)
Peso da unidade interna	10 kg (aproximadamente)
Peso da unidade externa	30 kg (aproximadamente)
Modos de operação	Automático, Refrigeração, Seco
Velocidade do ventilador	Automático, Alto, Baixo, Suave (exceto modo Seco)
Temporizadores	Desligamento após 1 hora, temporizador ON/OFF (0,5 a 12 h)
Controle remoto	Sem fio, alcance 7 m, pilhas AAA (R03)
Filtros	Filtro de ar lavável, filtro purificador de ar opcional
Manutenção	Limpar os filtros a cada 2 semanas; limpar o aparelho com um pano macio
Segurança	Aterramento obrigatório; disjuntor de fuga; não inserir objetos
Reparabilidade	Não reparar sozinho, contatar um profissional qualificado
Faixa de temperatura de operação (Refrigeração)	Interna: 21-32 °C BS; Externa: 21-43 °C BS
Função memória	Memoriza as configurações em caso de queda de energia (exceto temporizador)

Perguntas frequentes - AUA07BE SHARP

Por que o aparelho não liga?

Verifique se o disjuntor está desarmado ou se o fusível está queimado. O aparelho também pode estar em proteção: aguarde 3 minutos após uma parada ou mudança de modo.

Como limpar os filtros de ar?

Levante o painel frontal, destrave os filtros, retire-os, aspire a poeira ou lave-os com água morna e detergente neutro, seque à sombra e recoloque. Limpe a cada 2 semanas.

Por que sai vapor de água do aparelho?

Nos modos Refrigeração e Seco, o vapor pode aparecer na saída de ar devido à diferença de temperatura. No modo Aquecimento (não disponível neste modelo), o vapor pode sair da unidade externa durante o degelo.

Como ajustar o temporizador de desligamento?

Use o botão TIMER OFF no controle remoto. Pressione várias vezes para ajustar o atraso (de 0,5 a 12 horas). O indicador laranja TIMER acende. Para cancelar, pressione CANCEL.

O que fazer se o controle remoto não funcionar?

Verifique o estado das pilhas. Substitua-as por duas pilhas AAA novas. Aponte o controle remoto para o receptor a menos de 7 m. Evite obstáculos e luz solar direta.

Como usar o modo auxiliar sem o controle remoto?

Levante o painel frontal e pressione o botão AUX. O aparelho inicia no modo Automático. Para desligar, pressione AUX novamente.

Por que o aparelho não refrigera o suficiente?

Verifique se os filtros estão sujos e limpe-os. Certifique-se de que a unidade externa não está obstruída. O termostato deve estar ajustado corretamente. Feche janelas e portas.

Como economizar energia com este ar condicionado?

Ajuste a temperatura 1 a 2 °C acima no modo Refrigeração (abaixo no Aquecimento). Proteja do sol, feche portas e janelas, mantenha o filtro limpo e use o temporizador.

O que fazer em caso de falta de energia?

O aparelho memoriza as configurações (exceto temporizador). Quando a energia voltar, ele reinicia automaticamente. As configurações do temporizador devem ser redefinidas.

Como instalar corretamente o ar condicionado?

A instalação deve ser feita por um técnico qualificado. Respeite as normas elétricas, faça o aterramento e instale um disjuntor de fuga. Não instalar perto de gases inflamáveis.

MANUAL DE UTILIZADOR AUA07BE SHARP

ACONDICIONADOR DE AIRE

DE DOBLE SERVICIO

OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO

GAMA DE TEMPERATURA DE FUNCIONAMIENTO

		TEMP. INTERIOR TEMP. EXTERIOR.
ENFRIAR	límite superior	32^ D.B. 43^ D.B. 23^ W.B. -
	límite inferior	21^ D.B. 21^ D.B. 15^ W.B. -
CALENTAR(AY-A07BE/AY-A09BE/AY-A12BE sólo)	límite superior	27^ D.B. 24^ D.B.- 18^ W.B.
	límite inferior	20^ D.B. -8.5^ D.B.- -9.5^ W.B.

FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO DE UNA HORA

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIU' EFFICACE

RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER DISATTIVATO

DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITA' NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO

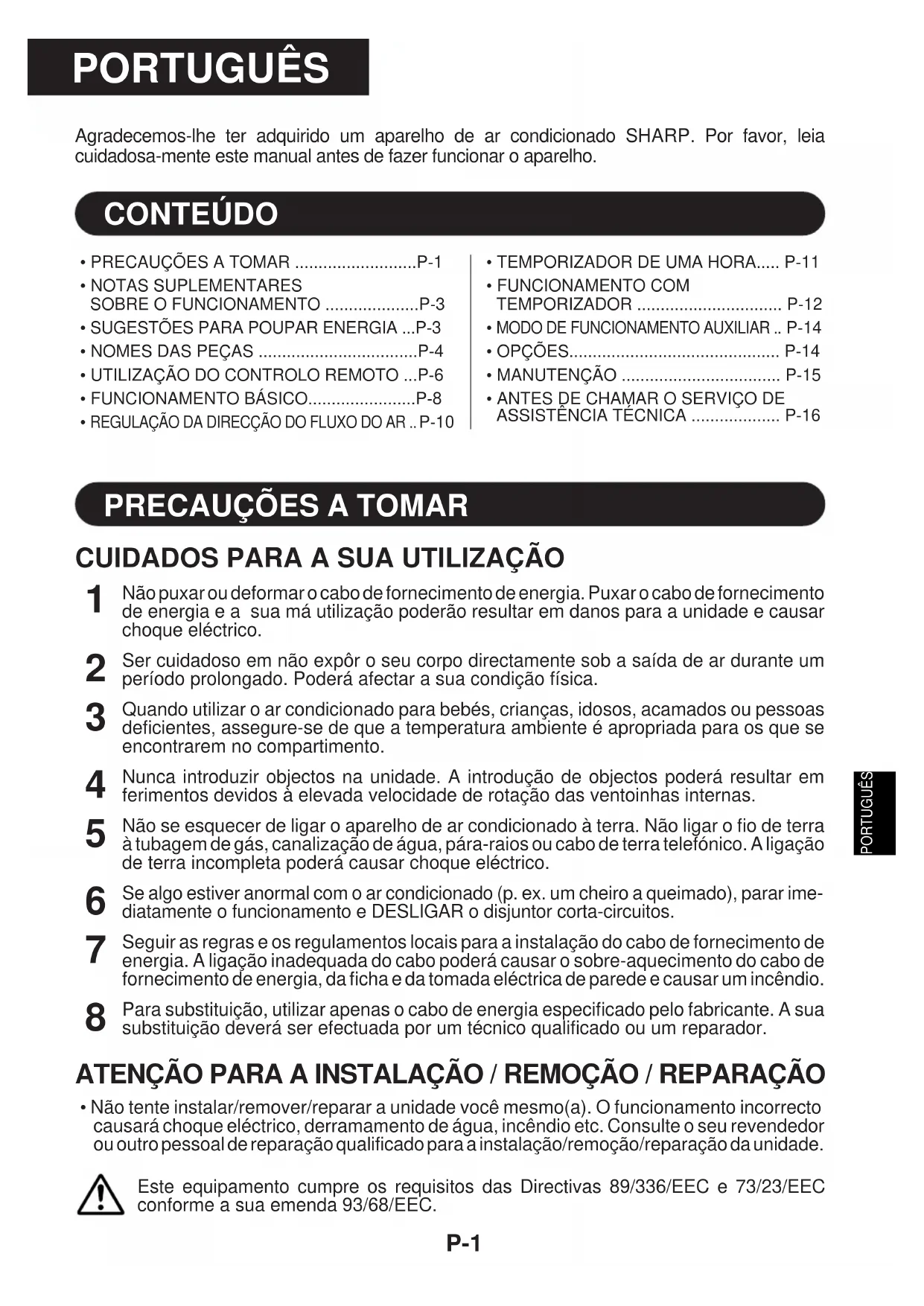

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia cuidadosa-mente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• PRECAUÇÕES A TOMAR ......P-1
• NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO ......P-3
  • SUGESTÕES PARA POUPAR ENERGIA ...P-3
  • NOMES DAS PEÇAS ......P-4
• UTILIZAÇÃO DO CONTROLO REMOTO ...P-6
• FUNCIONAMENTO BÁSICO.....P-8
• REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR .. P-10

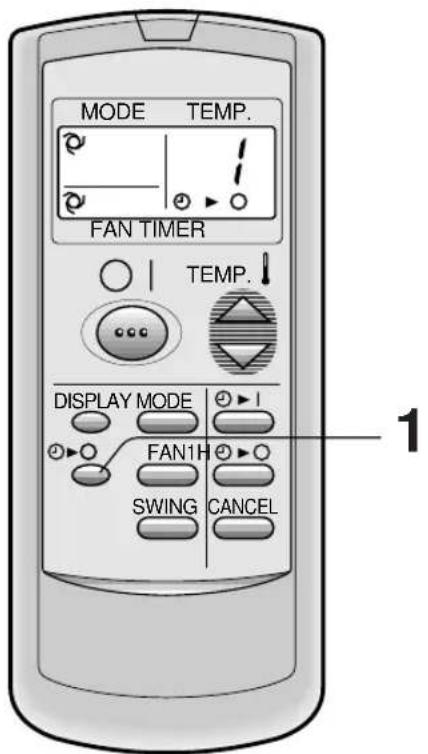

• TEMPORIZADOR DE UMA HORA..... P-11
- FUNCIONAMENTO COM TEMPORIZADOR ...... P-12
- MODO DE FUNCIONAMENTO AUXILIAR .. P-14
• OPÇÕES..... P-14
• MANUTENÇÃO ...... P-15
• ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA ...... P-16

PRECAUÇÕES A TOMAR

CUIDADOS PARA A SUA UTILIZAÇÃO

1 Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque eléctrico.
2 Ser cuidadoso em não expôr o seu corpo directamente sob a saída de ar durante um período prolongado. Poderá afectar a sua condição física.
3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarem no compartimento.
4 Nunca introduzir objetos na unidade. A introdução de objetos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas.
5 Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, pára-rajos ou cabo de terra telefónico. A ligação de terra incompleta poderá causar choque eléctrico.
6 Se algo estiver anormal com o ar condicionado (p. ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor corta-circuitos.
7 Seguir as regras e os regulamentos locais para a instalação do cabo de fornecimento de energia. A ligação inadequada do cabo poderá causar o sobre-aquecimento do cabo de fornecimento de energia, da ficha e da tomada eléctrica de parede e causar um incêndio.
8 Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante. A sua substituição deverá ser efectuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO / REMOÇÃO / REPARAÇÃO

- Não tente instalar/remover/reparar a unidade você mesmo(a). O funcionamento incorrecto causará choque eléctrico, derramamento de água, incêndio etc. Consulte o seu revendedor ou outro pessoal de reparação qualificado para a instalação/remoção/reparação da unidade.

Este equipamento cumpre os requisitos das Directivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abrir periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar electrodomésticos a gás. A ventilação insuficiente poderá causar redução de oxigénio.
2 Não utilizar os botões com a mão molhada. Poderá causar choque eléctrico.
3 Para segurança, desligar o disjuntor corta-circuitos quando não utilizar a unidade por um período longo de tempo.
4 Verificar periodicamente o desgaste do chassis de montagem da unidade externa e certificar-se de que se encontra firmemente na posição.
5 Não colocar nada sobre a unidade externa nem a pisar. O objecto ou a pessoa poderão cair, causando ferimentos.
6 Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações tais como num canil ou estufa para criação de animais ou plantas.
7 Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos eléctricos poder-se-ão deteriorar e causar choque eléctrico.
8 Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas.
9 Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você poderá ficar ferido.
10 Não espalhar ou verter água directamente sobre a unidade. A água poderá causar choque eléctrico ou danos do equipamento.
11 Este electrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão.
As crianças pequenas deverão ser supervisionadas para assegurar que elas não brincam com o electrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO / INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado à corrente com a tensão e frequência definidas.
  A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possível incêndio.
• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio.
  Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Dispor o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos, dependendo do local de instalação, para evitar o choque eléctrico.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECIMENTO	limite 32^ D.B. 43^ D.B.superior 23^ W.B.	-
	limite inferior	21^ D.B. 21^ 15^ W.B.	D.B.-
AQUECIMENTO(Apenas AY-A07BE/AY-A09BE/AY-A12BE)	limite 27^ D.B. 24^ D.B.superior - 18^ W.B.
	limite inferior	20^ D.B. -8.5^ C D.B. -9.5^ W B.

D.B. = bolbo seco W.B. = bolbo húmido

- O dispositivo de protec-ção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama.

- Se o ar tiver uma humi-dade superior a 80% po-de formarse condensa-cão na saída de ar se a unidade for usada constan-temente no modo ARRE-FECER (COOL) ou SE-CAR (DRY).

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam activas antes da falta de corrente, excepto as regulações do temporizador.

Se os temporizadores estiverem activados, terão de ser reactivados depois de a corrente ter voltado.

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER (HEAT), a ventoinha interior pode não ligar, por dois a cinco minutos depois da unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER (HEAT) se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior, deixam de funcionar.
• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER (HEAT).

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termostato no modo ARREFECER (COOL) para uma temperatura 1°C acima da temperatura desejada (e 2°C abaixo no modo AQUECER (HEAT) com os modelos AY-A07BE/AY-A09BE/AY-A12BE) pode economizar-se aproximadamente 10 por cento de electricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

• Evitando a exposição directa ao sol durante o arrefecimento, pode reduzir-se o consumo de corrente.
• Feche as janelas e as portas durante a operação de arrefecimento (ou aquecimento, no caso dos modelos AY-A07BE/AY-A09E/AY-A12BE).

REGULE A DIRECCÃO DO FLUXO DE AR PARA OBTER A MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO

APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

- A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

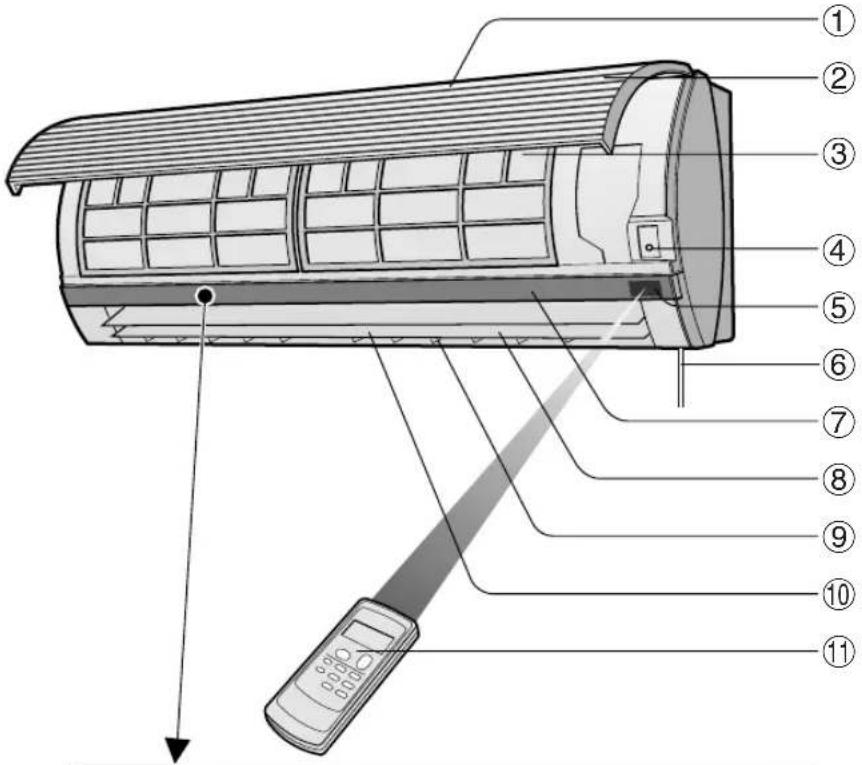

UNIDADE INTERIOR

① Entrada (Ar)
② Painel aberto
③ Filtros de ar
④ Botão AUXILIAR (AUX.)
⑤ Janela RECEPTORA (RECEIVER)
⑥ Cabo de ligação à corrente
⑦ Painel indicador
⑧ Reguladores verticais
⑨ Reguladores horizontais
⑩ Saída (Ar)
⑪ Controlo remoto
⑫ Lâmpada de VELOCIDADE AUTOMÁTICA DA VENTOINHA (verde Ⓤ)
⑬ Lâmpada de VELOCIDADE DA VENTOINHA (verde 🌐)
⑭ Lâmpada TEMPORIZADOR (TIMER) (laranja 📋)
⑮ Lâmpada FUNCIONAMENTO (OPERATION) (vermelha 📄)

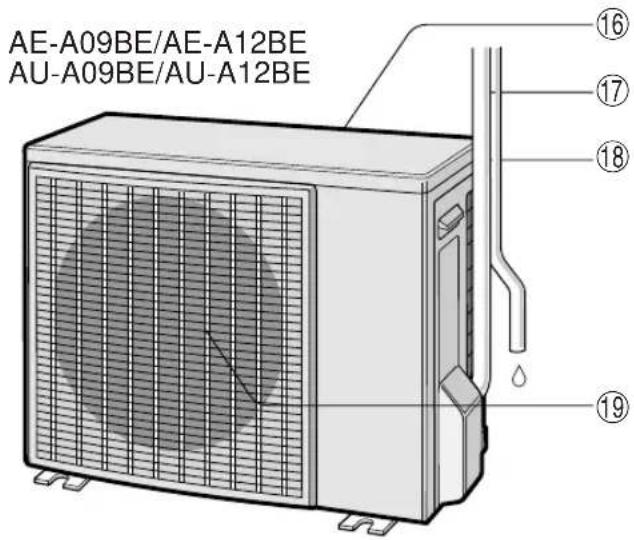

UNIDADE EXTERIOR

AE-A09BE/AE-A12BE AU-A09BE/AU-A12BE ⑯ ⑰ ⑱ ⑲ ⑳

⑯ Entrada (Ar)

⑰ Tubo de refrigeração e cabo de interligação

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

CONTROLO REMOTO

MODE TEMP. FAN TIMER DISPLAY MODE FAN1H SWING CANCEL ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

(O símbolo do modo aquecer apenas fornecido nos modelos AY-A07BE/AY-A09BE/AY-A12BE)

① TRANSMISSOR
② MOSTRADOR LCD (de cristais líquidos)
③ Botão LIGAR/DESLIGAR (ON/OFF)
④ Botão TERMOSTATO (THERMO.)
⑤ Botão MOSTRADOR (DISPLAY)
⑥Botão MODO (MODE)
⑦Botão LIGAR TEMPORIZADOR (TIMER ON) (para regular o temporizador)
⑧ Botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER)

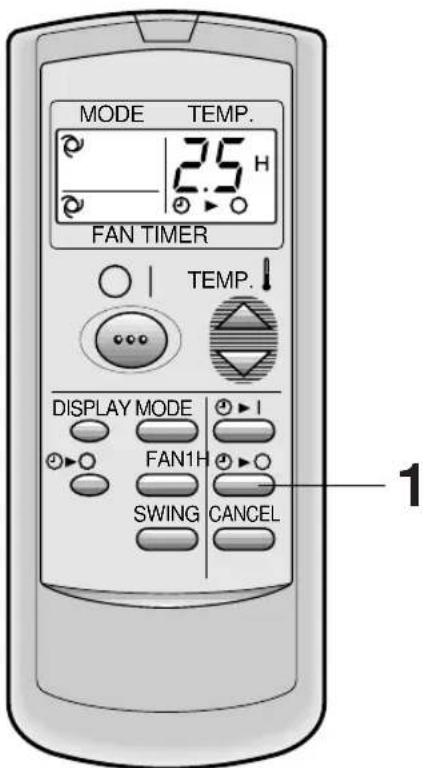

⑨ Botão DESLIGAR TEMPORIZADOR (TIMER OFF) (para regular o temporizador)
⑩ Botão VENTOINHA (FAN)

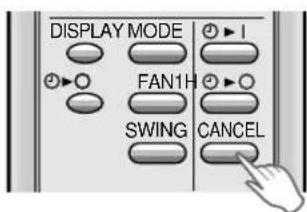

⑪ Botão ANULAR TEMPORIZADOR (TIMER CANCEL)
⑫ Botão DIRECCIONAR (SWING)

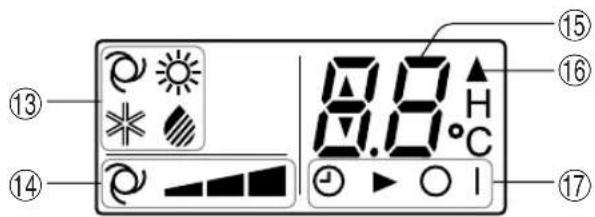

MOSTRADOR LCD DO CONTROLO REMOTO

⑬ SÍMBOLOS DE MODOS DE FUNCIONAMENTO

: AUTOMÁTICO : Regulação manual

⑮ INDICADOR DE CONTAGEM REGRESSIVA DE TEMPERATURA E TEMPORIZADOR
⑯ SÍMBOLO DE TRANSMISSÃO
⑰ INDICADOR DE TEMPORIZADOR LIGADO/DESLIGADO

Indica quando o temporizador está regulado para ligado ou desligado.

(O símbolo do modo aquecer apenas fornecido nos modelos AY-A07BE/AY-A09BE/AY-A12BE)

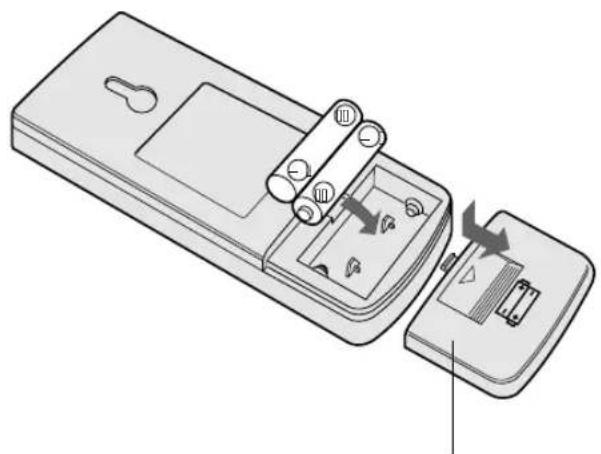

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Remova a tampa das pilhas na parte posterior do controlo remoto.

2 Insira as pilhas no compartimento assegurando que os polos ⊕ e ⊖ fiquem correctamente posicionados.

- Aparecerão linhas no mostrador quando as pilhas estiverem instaladas correctamente.

3 Reinstale a tampa das pilhas.

• A duração de vida útil da pilha é de aproximadamente um ano, sob condições normais de utilização.
• Ao substituir estas pilhas, faça-o sempre por duas novas e use sempre do mesmo tipo.
• Se o controlo remoto não funcionar normalmente, depois de ter substituido as pilhas, tire-as e volte a colocá-las após 30 segundos.
• Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

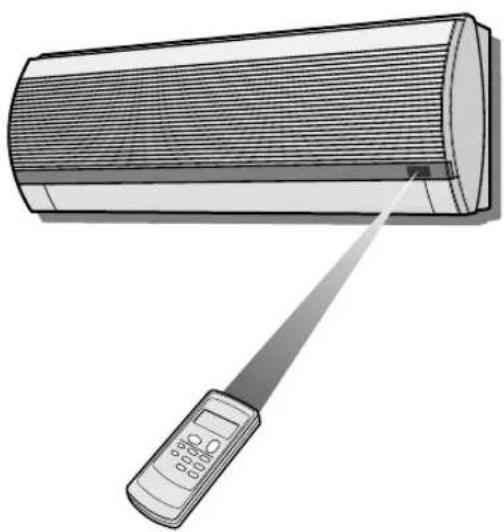

COMO UTILIZAR O CONTROLO REMOTO

Aponte o controlo remoto na direcção do receptor da unidade e carregue no botão que pretende accionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objecto, como por ex°., cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

• Não exponha a janela receptora directamente à luz do sol forte, pois os raios solares podem afectar o funcionamento correcto. Caso seja necessário, feche as cortinas para evitar essa exposição directa.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontra o ar condicionado, podem surgir interferências durante a transmissão do sinal.
• A unidade pode ser afectada por sinais emitidos pelo controlo remoto de um televisor, de um videogravador ou de outro equipamento que seja utilizado no mesmo quarto.
• Não deixe o controlo remoto exposto à luz directa do sol ou perto de um aquecimento. Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes poderão provocar a sua descoloração ou danificá-los.

FUNCIONAMENTO BÁSICO

Carregue no botão MODO (MODE) para escolher o modo de funcionamento.

AUTO- AQUE- ARRE- SE- MÁTICO CER FECER CAR

AQUECER

( apenas para os modelos AY-A07BE/AY-A09BE/AY-A12BE)

Carregue no botão LIGAR/DESLIGAR (ON/OFF) para activar a função.

- A lâmpada vermelha ( ☒ FUNCIONAMENTO (OPERATION) da unidade acender-se-á.

Carregue no botão TERMOSTATO (THERMO) para regular a temperatura desejada.

MODO AUTO/SECAR

A temperatura pode ser alterada em incrementos de 1°C dentro da gama de 2°C a cima ou 2°C a baixo da temperatura determinada automaticamente pelo ar condicionado.

MODO ARREFECER (AQUECER para AY-A07BE/AY-A09BE/AY-A12BE)

A temperatura pode ser regulada dentro da gama de 18 a 32°C.

Carregue no botão VENTOINHA (FAN) para determinar a velocidade desejada da ventoinha.

AUTO- SUAVE LENTO RÁPIDO MÁTICO

- No modo SECAR (DRY), a velocidade da ventoinha encontra-se ajustada em AUTOMÁTICO (AUTO) e não pode ser alterada.

Para desligar a unidade, carregue novamente no botão LIGAR/DESLIGAR (ON/OFF).

- A lâmpada vermelha (☐) do FUNCIONAMENTO (OPERATION) da unidade desligar-se-á.

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO (AUTO), a temperatura e o modo são seleccionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos de funcionamento e regulação das temperaturas nos modelos AH-A07BE/AH-A09BE/AH-A12BE

Temperatura do quarto no início do funcionamento	Funcionamento Automático
	Modo Regulação do Termostato
Abaixo de 24°C SECAR Temp. do Quarto no início
24°C a 26°C ARREFECER 24°C
Acima de 28°C ARREFECER 25°C
Abaixo de 21°C ARREFECER 26°C

Modos de funcionamento e regulação das temperaturas nos modelos AY-A07BE/AY-A09BE/AY-A12BE

Temperatura do quarto no início do funcionamento	Funcionamento Automático
	Modo Regulação do Termostato
Abaixo de 24°C AQUECER 23°C
21°C-24°C SECAR Temp. do Quarto no início
24°C-26°C ARREFECER 24°C
26°C-28°C ARREFECER 25°C
Abaixo de 21°C ARREFECER 26°C

SUGESTÕES SOBRE A LÂMPADA DE VELOCIDADE DA VENTOINHA

Durante o funcionamento, a Lâmpada de VELOCIDADE DA VENTOINHA acenderá em 3 níveis (2 níveis para o modo SECAR) no painel indicador da unidade para indicar a velocidade da ventoinha.

Quando a velocidade da ventoinha for regulada para AUTO

Quando a velocidade da ventoinha for regulada para manual

Velocidade suave

Velocidade baixa

Velocidade alta

A Lâmpada VELOCIDADE DE VENTOINHA AUTOMÁTICA acende.

Para desligar a Lâmpada de VELOCIDADE DE VENTOINHA, pressione o botão MOSTRADOR (DISPLAY).

REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR

DIRECÇÃO DO FLUXO VERTICAL DO AR

A direcção do fluxo do ar é automaticamente pré-definida para permitir um óptimo conforto em cada um dos modos, como seguidamente se indica:

Modo ARREFECER (COOL) e SECAR (DRY)	Fluxo de ar horizontal
AQUECER (HEAT) (apenas no caso dos modelos AY-A07BE/AY-A09BE/AY-A12BE)	Fluxo de ar diagonal

COMO REGULAR A DIRECÇÃO DO FLUXO DO AR

Carregue uma vez no botão DIRECCIONAR (SWING) no controlo remoto.

- O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECCIONAR (SWING) assim que o regulador vertical alcançar a posição desejada.

- O regulador parará dentro da mar-gem apresentada no diagrama.

- A posição ajustada será memori-zada e será automaticamente re-gulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modo ARREFECER (COOL) e SECAR

AQUECER (HEAT) (apenas no caso dos modelos AY-A07BE/AY-A09BE/AY-A12BE)

A margem de regulação é mais restrita que a margem DIRECCIONAR (SWING) para evitar a formação de água de condensação.

A margem é mais ampla para aumentar a circulação de ar.

DIRECÇÃO DO FLUXO HORIZONTAL DO AR

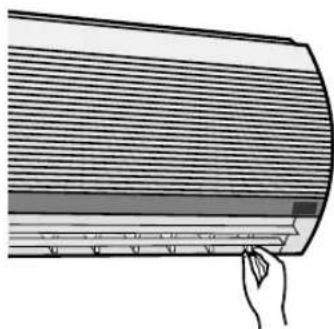

Segure nas alhetas de regulação horizontais como ilustrado e regule a direcção do fluxo do ar.

Nunca tente ajustar a alheta de regulação vertical manualmente.

• O ajuste manual destas alhetas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controlo remoto.
• Quando os modos ARREFEÇER (COOL) e SECAR (DRY) são utilizados por um período prolongado com as alhetas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for activado, a unidade trabalhará durante uma hora a contar do momento em que é activado.

MODE TEMP. FAN TIMER TEMP. DISPLAY MODE FAN1H SWING CANCEL 1

1 Carregue no botão TEMPORIZADOR DE UMA HO-RA (ONE-HOUR OFF TIMER).

• No mostrador do controlo remoto aparece “
• A lâmpada laranja ( de TEMPORIZADOR (TIMER) iluminar-se-á na unidade.
• A unidade trabalhará durante uma hora.

PARA TERMINAR

Pressione o botão de ANULAR (CANCEL).

- A lâmpada laranja ( de TEMPORIZADOR (TIMER) desligar-se-á na unidade.

Ou, desligar a unidade pressionando o botão de LIGAR/DESLIGAR (ON/OFF).

- A lâmpada vermelha ( ☑ de FUNCIONAMENTO (OPERATION) e a lâmpada laranja ( ⏻ de TEMPORIZADOR (TIMER) desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR (TIMER ON) e DESLIGAR TEMPORIZADOR (TIMER OFF).
• Quando for regulado o TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) enquanto a unidade não estiver a funcionar, a unidade funcionará durante uma hora com a condição previamente regulada.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) durante o funcionamento.
• Se estiverem ajustados LIGAR TEMPORIZADOR (TIMER ON) e/ou DESLIGAR TEMPORIZADOR (TIMER OFF), o botão ANULAR TEMPORIZADOR (TIMER CANCEL) cancela todos os ajustamentos.

DESLIGAR TEMPORIZADOR

A unidade desligará automaticamente de acordo com a sua regulação.

A duração do temporizador poderá ser definida desde um mínimo de 0.5 horas (30 minutos) até um máximo de 12 horas.

Até 9.5 horas, poderá definir por incrementos de 0.5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

MODE TEMP. 25 H FAN TIMER TEMP. DISPLAY MODE ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▲ FAN1H ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▸ SWING CANCEL 1

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1 Pressione o botão DESLIGAR TEMPORIZADOR (TIMER OFF) (☐)e defina o tempo como desejar.

- A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja ( ⭕) TEMPORIZADOR (TIMER) na unidade acender-se- á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.
• Ó tempo definido decrescerá indicando o tempo remanescente.

Exemplo: Quando desejar parar o funcionamento 2.5 horas mais tarde.

SUGESTÕES REFERENTES AO

FUNCIONAMENTO COM

DESLIGAMENTO POR TEMPORIZADOR

Quando está activo o modo de funcionamento DESLIGAMENTO POR TEMPORIZADOR (TIMER OFF) a temperatura do espaço a climatizar, é regulada automaticamente para evitar que o espaço fique demasiado quente ou demasiado frio (função automática nocturna).

MODO ARREFECER/SECAR (COOL/DRY):

- Uma hora depois do temporizador ter começado a funcionar, a temperatura sobe 1°C para além da temperatura regu-lada no termostato.

MODO AQUECER (HEAT): (apenas para os modelos AY-A07BE/AY-A09BE/AY-A12BE)

- Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regu-lada no termostato.

PARA TERMINAR O TEMPORIZADOR

Carregue no botão TERMINAR TEMPORIZADOR (CANCEL).

• A lâmpada laranja (do TEMPORIZADOR (TIMER) na unidade apaga-se.

Pressione o botão TEMPORIZADOR (TIMER) que deseja alterar, (TEMPORIZADOR DESLIGADO (TIMER OFF) ou TEMPORIZADOR LIGADO (TIMER ON)) e altere a definição do tempo.

LIGAR TEMPORIZADOR

A unidade ligará automaticamente de acordo com a sua regulação.

A duração do temporizador pode ser definida desde um mínimo de 0.5 horas (30 minutos) até um máximo de 12 horas.

Até 9.5 horas, poderá definir por incrementos de 0.5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

MODE TEMP. 6.5 H FAN TIMER TEMP. DISPLAY MODE FAN1H SWING CANCEL 1

Exemplo : Quando desejar que a temperatura do quarto seja alcançada 6.5 horas mais tarde.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1 Carregue no botão LIGAR TEMPORIZADOR (TIMER ON) ( Ⓞ▶ I).

- A definição do tempo mudará quando pressionar o botão da seguinte forma.

0.5H→.0H 1.5H 10H-1→H 12H →

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja (④) TEMPORIZADOR (TIMER) na unidade acender-se-á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá indicando o tempo remanescente.

Seleccione o modo, temperatura e velocidade da ventoinha como desejar.

• Quando a temperatura for regulada com o TEMPORIZADOR LIGADO (TIMER ON), a temperatura aparecerá no mostrador durante 5 segundos e depois voltará a indicação da hora.
• Se não alterar a definição, a unidade funcionará com a definição anterior.
• A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

NOTAS SOBRE A REGULAÇÃO E FUNCIONAMENTO DO TEMPORIZADOR

• A última definição será memorizada e aparecerá no mostrador do controlo remoto da próxima vez que regular o TEMPORIZADOR DESLIGADO (TIMER OFF) ou o TEMPORIZADOR LIGADO (TIMER ON).
• O TEMPORIZADOR DESLIGADO (TIMER OFF) e o TEMPORIZADOR LIGADO (TIMER ON) não podem ser definidos em conjunto.
• Quando estiver activado o TEMPORIZADOR DESLIGADO EM UMA HORA (ONE-HOUR OFF TIMER), o TEMPORIZADOR DESLIGADO (TIMER OFF) e o TEMPORIZADOR LIGADO (TIMER ON) não estarão disponíveis.
• Quando for activado o TEMPORIZADOR DESLIGADO EM UMA HORA (ONE-HOUR OFF TIMER), durante a duração de TEMPORIZADOR DESLIGADO (TIMER OFF) ou TEMPORIZADOR LIGADO (TIMER ON), o TEMPORIZADOR DESLIGADO (TIMER OFF) ou o TEMPORIZADOR LIGADO (TIMER ON) serão cancelados.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ACTIVAR

Levante o painel da unidade interior e carregue no botão AUX. no painel de comando.

• A lâmpada vermelha (☐) de FUNCIONAMENTO (OPERATION) na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO (AUTÓ).
• A velocidade da ventoinha e a regulação da temperatura são ajustadas AUTOMATICAMENTE (AUTO).

PARA DESACTIVAR

Carregue novamente no botão AUX. no painel de comando.

- A lâmpada vermelha (☐) de FUNCIONAMENTO (OPERATION) na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

AUX

OPÇÕES

Filtro purificador do ar

Durante o funcionamento do ar condicionado, o filtro purificador do ar retira a poeira e o fumo do tabaco do ar e descarrega ar limpo.

O material antibacteriano utilizado no filtro purificador do ar suprime a actividade de vírus e outros germes absorvidos.

O período de substituição para o tipo descartável é de aproximadamente 3 a 6 meses.

Contacte o seu revendedor para a compra desta opção.

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

2 Empurre os filtros ligeiramente para cima a fim de os desencaixar.
3 Puxe os filtros de ar para baixo a fim de os poder tirar.

3 LIMPAR OS FILTROS

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

4 RECOLOCAR OS FILTROS

1 Recoloque os filtros na posição inicial.
2 Feche o painel da frente.
3 Empurre com força o centro do painel para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

ATENÇÃO

• Limpe-os com um pano macio.
• Não os salpique ou molhe directamente com água. Poderá originar um choque eléctrico ou danificar o equipamento.
• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO APÓS ÉPOCA DE AR CONDICIONADO

1 Faça funcionar a unidade em modo ARREFECER (COOL), temperatura regulada em 32°C, durante cerca de meio dia para permitir que o mecanismo seque completamente.
2 Interrompa o funcionamento e desligue a unidade. Desligue o disjun-tor de corrente se tiver um exclusivamente para o ar condicionado.
3 Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES DE ÉPOCA DE AR CONDICIONADO

1 Assegure-se de que os filtros de ar não estão sujos.
2 Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho.

ATENÇÃO

3 Controle periodicamente a arma- ção de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

As condições de funcionamento seguidamente descritas não denunciam avarias do equipamento

UNIDADE NÃO FUNCIONA A unidade não funcionará se for ligada imediata-mente após ter sido desligada. A unidade não funcio-nará imediatamente após o modo de funcionamento ter sido alterado. Esta característica é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em funcionamento.	RUÍDO SIBILANTE O ruído suave e sibilante que se ouve é o ruído do agente de refrigeração a correr dentro da unidade.
	VAPOR DE ÁGUA No modo de funcionamento ARRE-FECER (COOL) e SECAR (DRY), po-de-se verificar por vezes a existência de vapor de água na saída de ar devido à diferença de temperatura entre o ar interior do quarto e o ar descarregado pela unidade. No modo de funcionamento a AQUECER (HEAT), pode sair vapor de água da unidade durante a descongelação. (Apenas no caso dos modelos AY-A07BE/AY-A09BE/AY-A12BE)
NÃO SAI AR QUENTE DA UNIDADE(Modelos AY-A07BE/AY-A09BE/AY-A12BE) A unidade está na fase de pré-aquecimento ou de descongelação.
CHEIROS Cheiros das carpetes ou dos móveis e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.
RUÍDO A ESTALAR A unidade poderá produzir um ruído a estalar. Este som é gerado pela fricção do painel frontal e outros componentes a dilatarem-se ou a unirem-se devido à mudança de temperatura.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente referidos antes de chamar o serviço de assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros, se estiverem sujos limpe-os.	Controle a unidade exterior para verificar se não está alguma coisa a obstruir a entrada ou a saída de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as jane-las e as portas estão bem fechadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não seja alcançada.	Verifique se estão quaisquer aparelhos que produzam calor a funcionar no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLO REMOTO
Verifique se as pilhas do controlo remoto estão des-carregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apon-tar devidamente na direcção da janela receptora do aparelho.	Verifique se as pilhas do controlo remoto estão colo-cadas com a polaridade cor-recta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO (OPERATION) e lâmpada de TEMPORIZADOR (TIMER) no painel dos indicadores.
