MANUAL DE UTILIZADOR CU322M DOMETIC

Instalação Utilização / Manutenção

PRECAUCIONES ADICIONALES 60

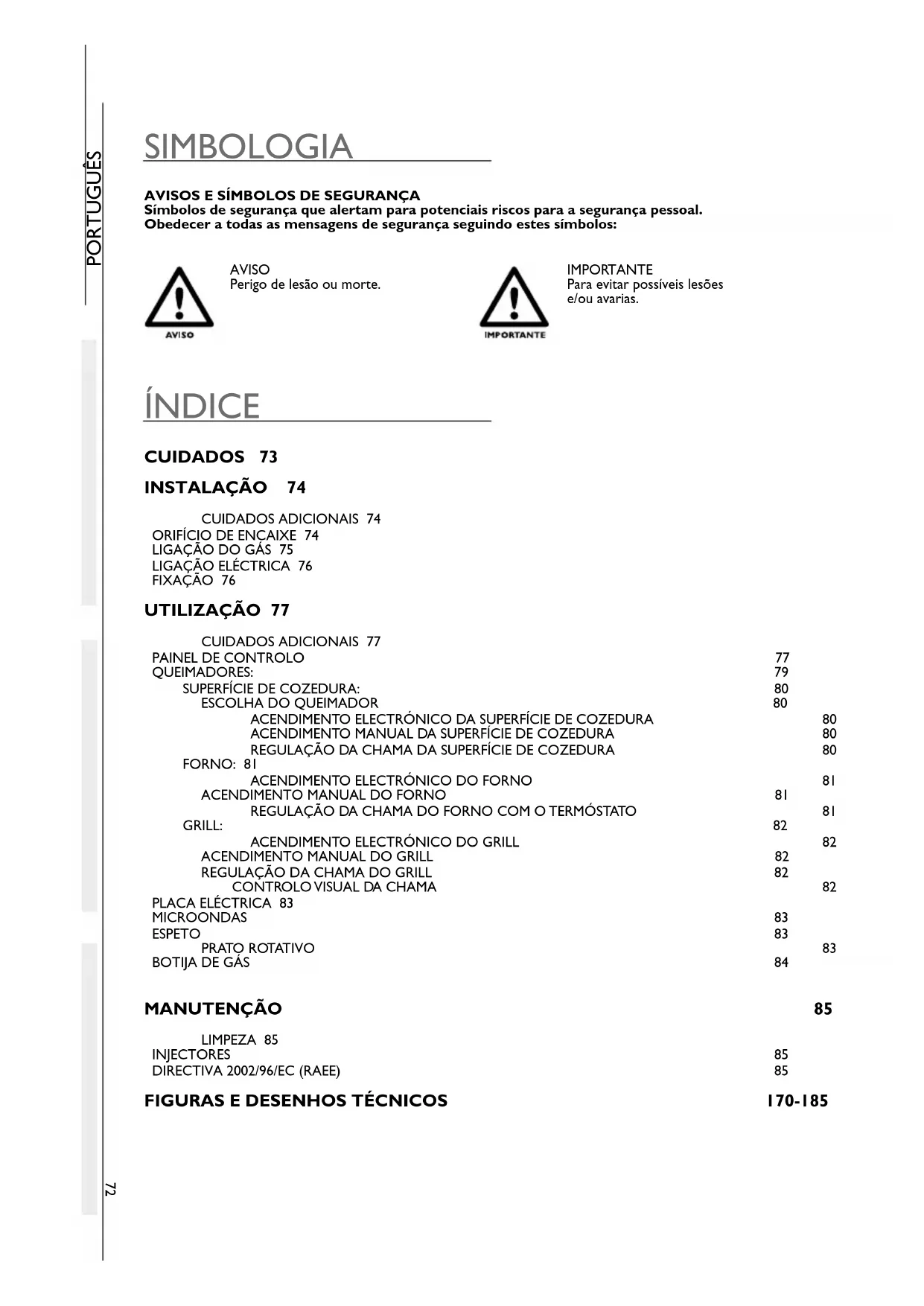

52 (CU351MK - CU354MK) 0,50 50AUXILIAR (Ø 47 mm)72 PORTUGUÊS SIMBOLOGIA AVISOS E SÍMBOLOS DE SEGURANÇA Símbolos de segurança que alertam para potenciais riscos para a segurança pessoal. Obedecer a todas as mensagens de segurança seguindo estes símbolos: ÍNDICE CUIDADOS 73 INSTALAÇÃO 74

LIGAÇÃO ELÉCTRICA 76

FIXAÇÃO 76 UTILIZAÇÃO 77 CUIDADOS ADICIONAIS 77

ACENDIMENTO MANUAL DO FORNO 81

REGULAÇÃO DA CHAMA DO GRILL 82

AVISO Perigo de lesão ou morte. IMPORTANTE Para evitar possíveis lesões e/ou avarias.

PORTUGUÊS CUIDADOS Atenção: esta advertência está colocada no aparelho. Este aparelho deve ser instalado de acordo com os regulamentos em vigor e utilizado apenas num ambiente bem ventilado. Consultar as instruções antes de instalar e utilizar este aparelho. O aparelho deve ser instalado por técnicos especializados. Este aparelho só pode ser utilizado para confecção de alimentos. Qualquer outra utilização é considerada incorrecta e, por conseguinte, perigosa. O construtor não é responsável por danos a coisas e a pessoas causados por instalação incorrecta ou por uso impróprio, incorrecto ou irresponsável. O aparelho e respectivas peças acessíveis tornam-se muito quentes durante a utilização. Prestar muita atenção para não tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade, se não forem constantemente vigiadas, devem ser mantidas afastadas. Este aparelho pode ser usado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou de conhecimentos, desde que sejam supervisionadas ou instruídas sobre a utilização do aparelho em condições de segurança para entender os riscos inerentes. As crianças não devem brincar com o aparelho. Deixar um fogão sem vigilância com gorduras ou óleos pode ser perigoso e provocar um incêndio. Nunca se deve tentar apagar um incêndio com água; deve-se desligar o aparelho e, em seguida, cobrir a chama com uma tampa ou uma manta anti-fogo Perigo de incêndio: não conservar objectos sobre as superfícies de cozedura. Este aparelho não foi concebido para funcionar com um temporizador externo ou com um sistema de comando à distância. Se o cabo de alimentação estiver danificado, deve ser substituído pelo construtor ou respectivo serviço de assistência técnica ou por um profissional com qualificação idêntica para evitar qualquer risco.MANUTENÇÃO UTILIZAÇÃOINSTALAÇÃO

100 mm ENTRE OS LADOS DO APARELHO E AS PAREDES VERTICAIS ADJACENTES DIMENSÕES DO ORIFÍCIO DE ENCAIXE Fazer um orifício no móvel como indicado na FIG. 2 - PÁG. 171 de acordo com o modelo. O móvel deve estar adequadamente construído em esquadria em relação à superfície de trabalho horizontal e à face do móvel. O orifício de encaixe do móvel deve estar feito com uma esquadria correcta. No caso de aberturas para arejamento do móvel, evitar que os materiais combustíveis possam aceder às mesmas. A limpeza e manutenção do aparelho não devem ser realizadas por crianças sem supervisão. Não utilizar materiais ásperos e abrasivos ou raspadores metálicos afiados para limpar as portas de vidro do forno, uma vez que podem riscar a superfície e causar a quebra do vidro. Não utilizar dispositivos de limpeza a vapor para limpar o aparelho.MANUTENÇÃO UTILIZAÇÃO INSTALAÇÃO CATEGORIA E PAÍSES DE DESTINO PRESSÃO DO GÁS 30 mbar Butano (G30) 30 mbar Propano (G31) 28-30 mbar Butano (G30) 37 mbar Propano (G31) I3B/P(30) AT BE DE DK FI GB NL NO PT SE SI I3+ (28-30/37) BE CH ES FR GB IE IT PT SI

PORTUGUÊS A ligação da conduta de gás ao aparelho deve ser efectuada através de um tubo metálico rígido e conexões para pressão. É possível usar um tubo flexível, mas este deve ser: a) Sempre inspeccionável; b) Protegido de possíveis contactos com peças que aqueçam (como a peça por baixo dos queimadores); c) Protegido de qualquer solicitação (torção, tracção, esmagamento,...); d) Protegido das peças móveis do encaixe (ex. uma gaveta); e) Com um comprimento máximo de 1,5 m; f) Substituído antes da data de validade; Uma vez efectuada a ligação, verificar se o circuito de gás não tem fugas usando um fluido não corrosivo para procurar eventuais perdas. Não usar uma solução de água e sabão. NÃO UTILIZAR CHAMAS LIVRES. Este aparelho pode funcionar com os tipos de gás seguintes e respectivas pressões de alimentação. A categoria (ou categorias) de acordo com a qual o aparelho foi regulado é indicada claramente na etiqueta identificativa colada no aparelho.

e ligá-lo ao bloco de terminais identificado com "+12 V – " colocado na parte posterior do aparelho. O terminal vermelho é o pólo positivo e o negro, o pólo negativo.

Este capítulo só diz respeito aos modelos onde está 12 V escrito na etiqueta identificativa colada no aparelho.

ALTA TENSÃO 220-240 V~

Este capítulo diz respeito apenas aos modelos indicados na tabela seguinte: Efectuar a ligação à rede de alimentação através da tomada. Se o cabo de alimentação (H05RR-F 3x0,75mm

) estiver danificado, deve ser substituído pelo construtor ou respectivo serviço de assistência técnica, ou por um profissional com qualificação idêntica, de modo a prevenir qualquer risco. PARA UMA LIGAÇÃO DIRECTA À REDE, É NECESSÁRIO DISPOR DE UM DISPOSITIVO QUE GARANTA QUE POSSA SER DESLIGADO DA REDE, COM UMA DISTÂNCIA DE ABERTURA DOS CONTACTOS QUE PERMITA QUE SEJA TOTALMENTE DESLIGADO DE ACORDO COM AS CONDIÇÕES DA CATEGORIA DE SOBRECARGA III, EM CONFORMIDADE COM AS REGRAS DE INSTALAÇÃO. O CABO DE ALIMENTAÇÃO DEVE ESTAR POSICIONADO DE MODO A QUE NÃO ATINJA, EM NENHUM PONTO, A TEMPERATURA DE 75K. A FICHA DEVE ESTAR ACESSÍVEL DEPOIS DA INSTALAÇÃO. DESLIGAR SEMPRE A ALIMENTAÇÃO ELÉCTRICA ANTES DE QUALQUER INTERVENÇÃO NO APARELHO.

PORTUGUÊSMANUTENÇÃOINSTALAÇÃOUTILIZAÇÃO

PORTUGUÊS QUEIMADORES Em seguida, apresentam-se as características dos queimadores em relação aos vários modelos:

INSTALAÇÃO UTILIZAÇÃO

PORTUGUÊS Para produzir chama, premir a fundo o manípulo de comando e girá-lo para a posição de chama grande. Ao mesmo tempo, carregar no botão de acendimento electrónico. Uma vez produzida chama, manter o manípulo premido durante alguns segundos para que a chama permaneça acesa. - ACENDIMENTO MANUAL DA SUPERFÍCIE DE COZEDURA A CHAMA NÃO DEVE APARECER NO FUNDO DA PANELA. COLOCAR A PANELA CENTRALMENTE NO QUEIMADOR, PARA QUE FIQUE ESTÁVEL SOBRE A GRELHA DE APOIO.

O acendimento manual é usado na ausência de acendimento electrónico ou no caso de avaria deste. O ACEDIMENTO DEVE SER EFECTUADO SEM QUALQUER PANELA OU OUTRO OBJECTO SOBRE OS QUEIMADORES. SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, REPETIR A OPERAÇÃO DEPOIS DE CADA UMAS DAS SUGESTÕES:

• RODAR O MANÍPULO PARA A POSIÇÃO DE “CHAMA PEQUENA”

• PROCEDER AO ACENDIMENTO MANUAL

• VERIFICAR SE EXISTE GÁS NA BOTIJA SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR. O ACEDIMENTO DEVE SER EFECTUADO SEM QUALQUER PANELA OU OUTRO OBJECTO SOBRE OS QUEIMADORES. Para produzir chama, premir a fundo o manípulo de comando e girá-lo para a posição de chama grande. Ao mesmo tempo, acender o queimador com um fósforo ou isqueiro. Uma vez produzida chama, manter o manípulo premido durante alguns segundos para que a chama permaneça acesa. SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, VERIFICAR SE EXISTE GÁS NA BOTIJA. SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR. - REGULAÇÃO DA CHAMA DA SUPERFÍCIE DE COZEDURA Para regular a chama, rodar o manípulo para a posição desejada. AUXILIAR Ø 47 mm de 6 a 16 cm SEMI-RÁPIDO Ø 62 mm de 16 a 22 cm RÁPIDO Ø 77 mm de 16 a 22 cm

INSTALAÇÃO UTILIZAÇÃO Para produzir chama, premir a fundo o manípulo de comando e girá-lo para a posição de GRILL ou para a posição de chama grande. Ao mesmo tempo, carregar no botão de acendimento electrónico (nos modelos com o símbolo ★ na porta, o botão de acendimento não é visível e é accionado premindo o manípulo). Uma vez produzida chama, manter o manípulo premido durante alguns segundos para que a chama permaneça acesa. GRILL - ACENDIMENTO ELECTRÓNICO DO GRILL (DE ACORDO COM O MODELO) O ACENDIMENTO DO QUEIMADOR SÓ DEVE SER EFECTUADO COM A PORTA COMPLETAMENTE ABERTA. SE O QUEIMADOR NÃO SE ACENDER IMEDIATAMENTE, LARGAR O MANÍPULO E REPETIR A OPERAÇÃO DEPOIS DE PELO MENOS 10 SEGUNDOS AS PEÇAS ACESSÍVEIS PODEM ESTAR A TEMPERATURAS ELEVADAS QUANDO O GRILL É UTILIZADO, POR ISSO, MANTER AS CRIANÇAS À DISTÂNCIA. DURANTE O FUNCIONAMENTO, A PORTA DEVE ESTAR SEMPRE ABERTA E A PROTECÇÃO CONTRA CALOR COMPLETAMENTE RETIRADA (FIG. 4 - PÁG. 183) NUNCA UTILIZAR O GRILL DURANTE MAIS DE 25 MINUTOS. O GRILL NÃO PODE SER UTILIZADO COMO UM FORNO. SE A CHAMA DO QUEIMADOR SE DESLIGAR ACIDENTALMENTE, FECHAR O MANÍPULO DO GÁS E AGUARDAR UM MINUTO ANTES DE VOLTAR A ACENDER. SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, REPETIR A OPERAÇÃO DEPOIS DE CADA UMAS DAS SUGESTÕES:

• PROCEDER AO ACENDIMENTO MANUAL

• VERIFICAR SE EXISTE GÁS NA BOTIJA SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR. Para produzir chama, premir a fundo o manípulo de comando e girá-lo para a posição de GRILL ou para a posição de chama grande. Ao mesmo tempo, acender o queimador com um fósforo ou isqueiro. Uma vez produzida chama, manter o manípulo premido durante alguns segundos para que a chama permaneça acesa. SE O QUEIMADOR NÃO ACENDER IMEDIATAMENTE, VERIFICAR SE EXISTE GÁS NA BOTIJA. SE O APARELHO NÃO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÁS E CONTACTAR O REVENDEDOR.

- ACENDIMENTO MANUAL DO GRILL

O acendimento manual é usado na ausência de acendimento electrónico ou no caso de avaria deste.

- REGULAÇÃO DA CHAMA DO GRILL

Para os modelos414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M- CU335M - CU414PE - CU433 CU433M - CU433ML: o grill deve ser utilizado unicamente na potência térmica nominal. Para todos os outros modelos: para regular a chama, rodar o manípulo para a posição desejada.

INSTALAÇÃO UTILIZAÇÃO

De acordo com o tipo de gás utilizado, o aspecto da chama é o seguinte: Propano (G31): o interior da chama é azul e o contorno nítido. Butano (G30): chama com ligeiras pontas amarelas no acendimento do queimador e que se intensificam lentamente quando o este aquece. Para obter as instruções sobre a instalação, utilização e manutenção do microondas, deve-se consultar o manual de uso que acompanha o microondas. Acender o queimador do forno como indicado no capítulo FORNO. Posicionar o manípulo de comando na posição desejada. Introduzir a pingadeira com o espeto montado, como indicado na FIG. 5 - PÁG. 183. Premir o respectivo interruptor para fazer funcionar o motor do espeto. MICROONDAS ESPETO PLACA ELÉCTRICA (de acordo com o modelo) NO PRIMEIRO ACENDIMENTO DA PLACA ELÉCTRICA (OU SE PERMANECER INUTILIZADA DURANTE MUITO TEMPO), É NECESSÁRIO ELIMINAR A HUMIDADE ABSORVIDA ACENDENDO A PLACA DURANTE 30 MINUTOS NA POSIÇÃO 1 DO MANÍPULO. UTILIZAR PANELAS COM FUNDO PLANO E COM DIÂMETRO NÃO INFERIOR AO

DIÂMETRO DA PLACA ELÉCTRICA

ENXAGUAR O FUNDO DA PANELA ANTES DE APOIAR NA PLACA ELÉCTRICA DURANTE A UTILIZAÇÃO DA PLACA ELÉCTRICA, NÃO DEIXAR O APARELHO SEM VIGILÂNCIA E ASSEGURAR QUE NÃO EXISTEM CRIANÇAS NAS PROXIMIDADES A placa eléctrica é comandada por um manípulo de 7 posições: a posição de desligada é representada pelo 0 (zero) enquanto as posições entre 1 e 6 fazem a placa eléctrica funcionar. A escala de 1 a 6 corresponde a uma intensidade de calor crescente produzida pela placa eléctrica. Nos pontos do manípulo existe uma luz indicadora vermelha que acede quando a placa eléctrica está em funcionamento. Introduzir a pingadeira com o prato rotativo, como indicado na FIG. 6 - PÁG. 184. Premir o respectivo interruptor para fazer funcionar o motor do prato rotativo.

PRATO ROTATIVOUTILIZAÇÃO

INSTALAÇÃO MANUTENÇÃO

As botijas de gás que podem ser usadas são as mais comuns no país onde o aparelho é utilizado. O gás a utilizar é indicado claramente no exterior da embalagem e na etiqueta indestrutível colada na parte posterior do aparelho. Em todas situações devem ser cumpridas as seguintes indicações: as botijas de gás devem estar colocadas no vão adequado, em posição vertical, dotadas de válvula e de anilha de adaptação de pressão e não deve haver obstáculos ao acesso. A substituição das botijas deve poder ser feita sem impedimentos e com facilidade. ATENÇÃO!: No momento da substituição da botija de gás, deve ter cuidado com o seguinte: a) fechar as torneiras do aparelho; b) certificar-se de que não há nenhuma chama ou fogo nas proximidades; c) fechar a válvula da botija de gás a substituir; d) desapertar a anilha de adaptação da botija vazia e retirá-la do vão apropriado. Proceder no sentido contrário para a substituição. Verificar eventuais perdas de gás usando um fluido não corrosivo. Não utilizar uma solução de água e sabão. NÃO UTILIZAR CHAMAS LIVRES; e) acender os queimadores e verificar se funcionam correctamente. Em caso negativo, consultar um técnico autorizado. FECHAR A ALIMENTAÇÃO DE GÁS NA BOTIJA DEPOIS DA UTILIZAÇÃO.

Aconselhamos a utilização de um indicador electrónico de fugas de gás homologado. Se sentir odor a gás: a) Abrir as janelas e, imediatamente, fazer sair todas as pessoas da autocaravana, rolote, etc. b) Não tocar em interruptores eléctricos, acender fósforos ou fazer qualquer coisa que possa incendiar o gás. c) Apagar todas as chamas vivas. d) Fechar a válvula da botija ou reservatório de gás, não abrir a válvula até que a perda de gás tenha sido detectada e eliminada. e) Contactar um técnico autorizado. A UTILIZAÇÃO DE GÁS E/OU DE UMA PRESSÃO DIFERENTE DA PRESCRITA PELO CONSTRUTOR PODE DETERMINAR CONDIÇÕES ANORMAIS DE FUNCIONAMENTO DO APARELHO, PORTANTO O CONSTRUTOR DECLINA TODAS AS RESPONSABILIDADES DERIVADAS DA UTILIZAÇÃO INCORRECTA DO
