MANUAL DE UTILIZADOR KQD 1360 X A BLOMBERG

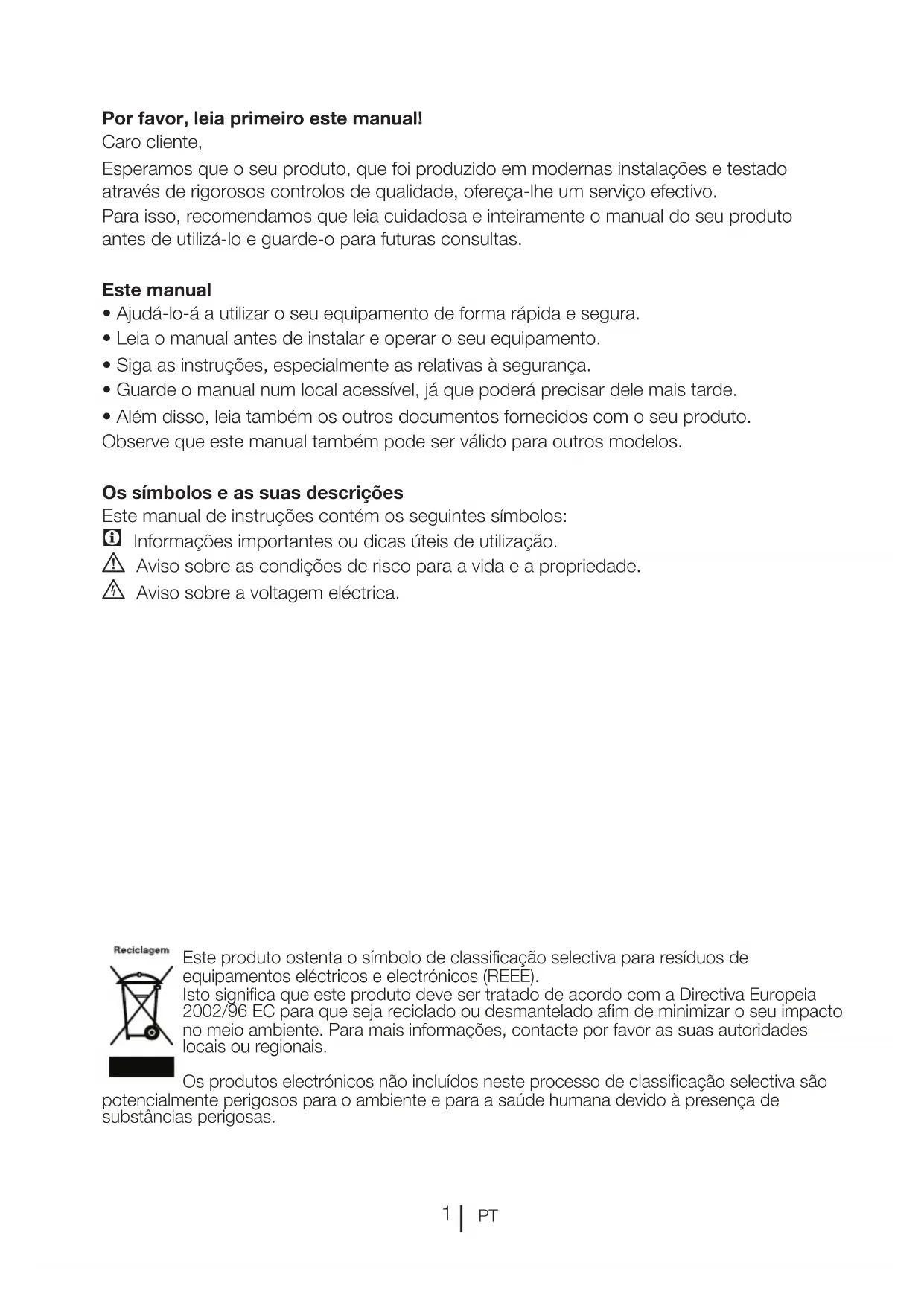

Por favor, leia primeiro este manual! Caro cliente, Esperamos que o seu produto, que foi produzido em modernas instalações e testado através de rigorosos controlos de qualidade, ofereça-lhe um serviço efectivo. Para isso, recomendamos que leia cuidadosa e inteiramente o manual do seu produto antes de utilizá-lo e guarde-o para futuras consultas. Este manual

• Ajudá-lo-á a utilizar o seu equipamento de forma rápida e segura.

• Leia o manual antes de instalar e operar o seu equipamento.

• Siga as instruções, especialmente as relativas à segurança.

• Guarde o manual num local acessível, já que poderá precisar dele mais tarde.

• Além disso, leia também os outros documentos fornecidos com o seu produto. Observe que este manual também pode ser válido para outros modelos. Os símbolos e as suas descrições Este manual de instruções contém os seguintes símbolos: C Informações importantes ou dicas úteis de utilização. A Aviso sobre as condições de risco para a vida e a propriedade. B Aviso sobre a voltagem eléctrica. Este produto ostenta o símbolo de classificação selectiva para resíduos de equipamentos eléctricos e electrónicos (REEE). Isto significa que este produto deve ser tratado de acordo com a Directiva Europeia 2002/96 EC para que seja reciclado ou desmantelado afim de minimizar o seu impacto no meio ambiente. Para mais informações, contacte por favor as suas autoridades locais ou regionais. Os produtos electrónicos não incluídos neste processo de classificação selectiva são potencialmente perigosos para o ambiente e para a saúde humana devido à presença de substâncias perigosas.PT

• 1 O frigorífico 3 2 Avisos importantes de segurança 4 Uso pretendido p. 4
• Para produtos com um dispensador de água; p. 6
• Segurança com crianças p. 6
• Aviso HCA p. 6
• O que se pode fazer para economizar energia p. 6
• 3 Instalação 7 Pontos a serem considerados ao transportar novamente o seu frigorífico p. 7
• Antes de funcionar o seu frigorífico p. 7
• Ligação eléctrica p. 7
• Eliminação da embalagem p. 8
• Eliminação do seu frigorífico velho p. 8
• Colocação e instalação p. 8
• Ajuste do nivelamento do pavimento .9 Ajustar o espaço entre a porta superior p. 9
• Instalação do filtro da água p. 11
• Ligação do tubo da água ao frigorífico p. 11
• Ligação da mangueira da água ao jarro p. 12
• Ligação do tubo da água à linha de fornecimento de água fria p. 13
• Antes da primeira utilização do Dispensador de água p. 15
• CONTEÚDO 4 Preparação 16 5 Utilizar o seu frigorífico 17 Painel indicador p. 17
• Alarme da porta aberta: p. 20

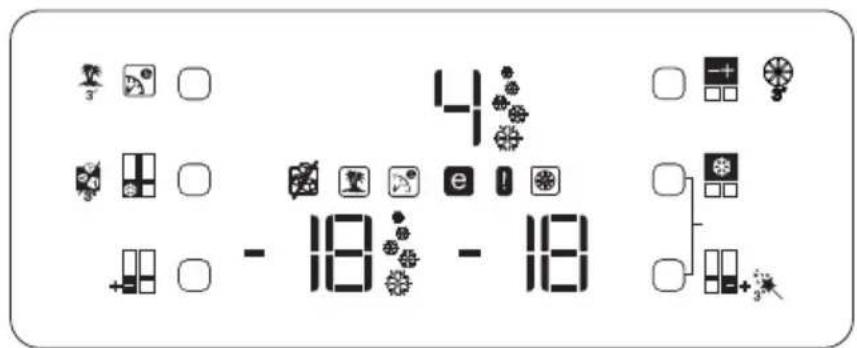

• O que deve ser feito para que o tempo de utilização do filtro seja calculado automaticamente p. 21

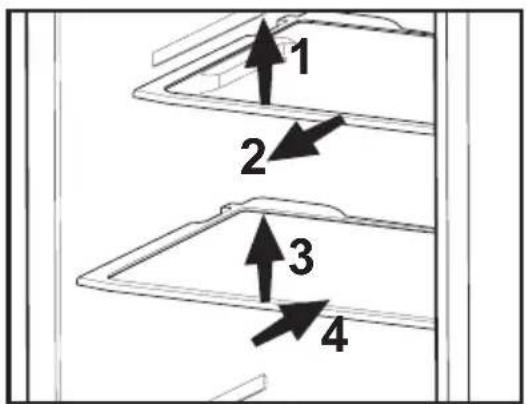

• Prateleiras de estrutura deslizante p. 22
• Tabuleiro para ovos p. 22

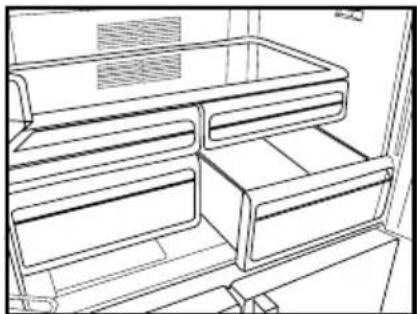

• Gaveta para frutos e legumes p. 22
• Compartimento de refrigeração p. 22

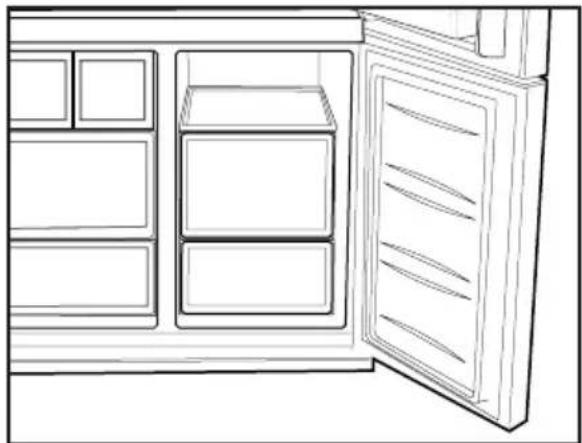

• Compartimento de armazenamento da Zona Flexi p. 23
• Secção do meio movível p. 23

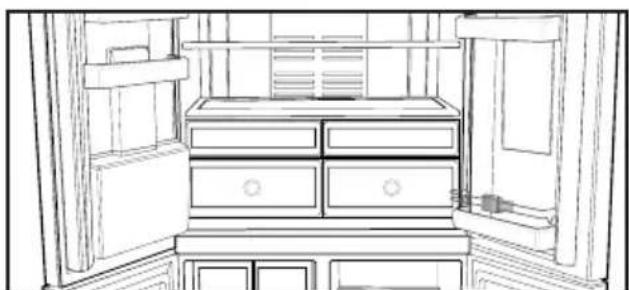

• Luz azul p. 23
• Prateleiras deslizantes da estrutura com suportes traseiros p. 24

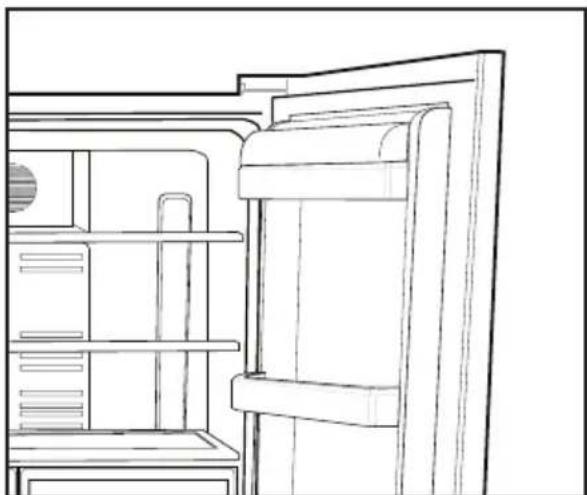

• Secção de manteiga e queijo p. 24
• Usar a fonte de água p. 24
• Tabuleiro de derramamento p. 24
• Minibar 6 Limpeza e cuidados 26 Protecção das superfícies plásticas 26 7 Soluções recomendadas para os problemas 27PT p. 25

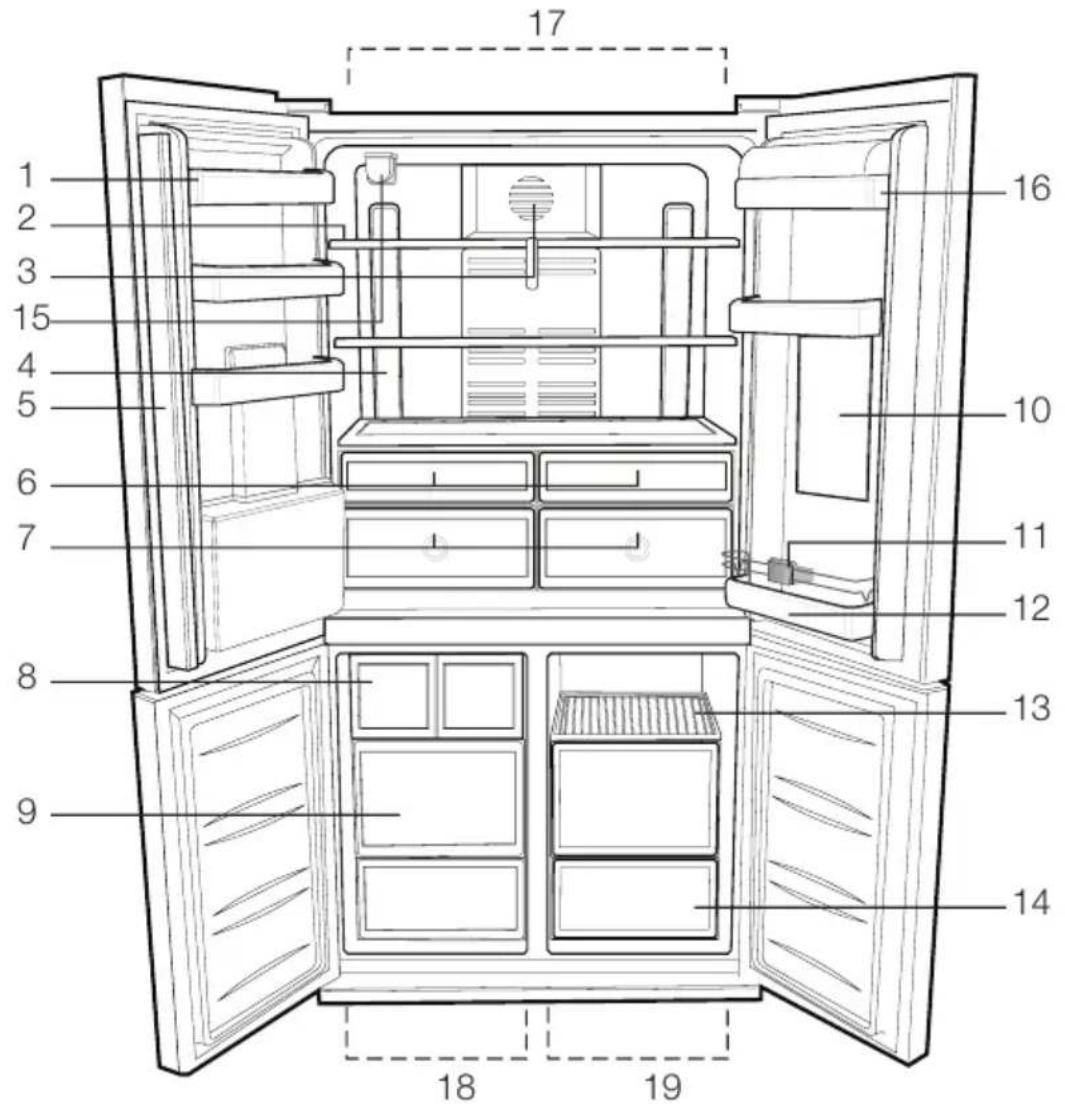

1- Prateleiras da porta do compartimento do

2- Prateleiras de vidro do compartimento do

4- Lentes de iluminação

5- Secção do meio movível

6- Compartimento de refrigeração

9- Compartimentos para guardar alimentos

12- Prateleira para garrafas

13- Prateleiras do compartimento de

armazenagem de alimentos

14- Compartimentos para armazenagem de

C As figuras que aparecem neste manual de instruções são esquemáticas e podem não corresponder exactamente ao seu produto. Se as partes referidas não estiverem incluídas no produto que adquiriu, é porque são válidas para outros modelos.PT

2 Avisos importantes de segurança Por favor, reveja as informações seguintes. A não-observância destas informações pode causar ferimentos ou danos ao material. Caso contrário, todas as garantias e compromissos de fiabilidade tornar-se-ão inválidos. A vida útil da unidade que adquiriu é de 10 anos. Este é o período para manter as peças de reposição exigidas para a unidade a funcionarem conforme descrito. Uso pretendido Este produto está concebido para ser usado – áreas internas e fechadas como casas; – em ambientes de trabalho fechados, como lojas e escritórios; – em áreas de hospedagem fechadas, como casas rurais, hotéis, pensões.

• Este produto não deve ser usado em exteriores. Segurança geral

• Quando quiser eliminar/desfazer-se do produto, recomendamos que consulte o serviço de assistência e os órgãos autorizados para obter mais informações.

• Consulte o seu serviço de assistência autorizado para todas as questões e problemas relativos ao frigorífico. Não tente reparar e nem permita que ninguém o faça sem notificar os serviços de assistência autorizados.

• Para produtos com um compartimento de congelador; Não coma cones de gelados e cubos de gelo imediatamente após retirá-los do compartimento do congelador! (Isto pode provocar queimaduras de frio na sua boca).

• Para produtos com compartimento de congelador; Não coloque bebidas líquidas enlatadas ou engarrafadas no compartimento do congelador. Caso contrário, podem rebentar.

• Não toque nos alimentos congelados; podem ficar presos à sua mão.

• Desligue o seu frigorífico da tomada antes da limpeza ou descongelação.

• O vapor e materiais de limpeza vaporizados nunca deverão ser utilizados nos processos de limpeza e descongelação do seu frigorífico. Em tais casos, o vapor poderá entrar em contacto com as partes eléctricas e provocar curto-circuito ou choque eléctrico.

• Nunca use as partes do seu frigorífico, tal como a porta, como meios de apoio ou degrau.

• Não utilize dispositivos eléctricos dentro do frigorífico.

• Não danifique as partes por onde circula a refrigeração, com ferramentas perfurantes ou cortantes. O refrigerante que pode explodir quando os canais de gás do evaporador, as extensões do tubo ou os revestimentos da superfície são perfurados, causa irritações na pele ou ferimentos nos olhos.

• Não cubra ou bloqueie os orifícios de ventilação do seu frigorífico com nenhum tipo de material.

• Os dispositivos eléctricos só devem ser reparados por pessoas autorizadas. As reparações realizadas por pessoas incompetentes causam riscos ao utilizador.

• Em caso de qualquer falha quer durante uma manutenção ou num trabalho de reparação, desligue a alimentação eléctrica do seu frigorífico, desligando o fusível correspondente ou retirando a ficha da tomada.

• Não puxe pelo cabo quando for retirar a ficha da tomada.

• Coloque as bebidas com teor alcoólico mais elevado bem fechadas e na vertical.

• Nunca guarde latas de aerossol inflamáveis e substâncias explosivas no frigorífico.PT

• Não utilize dispositivos mecânicos ou outros para acelerar o processo de descongelação. Siga apenas as instruções recomendadas pelo fabricante.

• Este produto não se destina a ser usado por pessoas com incapacidades físicas, sensoriais ou mentais ou sem conhecimento ou experiência (incluindo crianças), a menos que sejam supervisionadas por alguém responsável pela sua segurança ou que as instrua sobre o uso do produto.

• Não utilize um frigorífico avariado. Consulte o agente autorizado se tiver qualquer questão.

• A segurança eléctrica do seu frigorífico apenas poderá ser garantida se o sistema de ligação à terra da sua casa estiver em conformidade com as normas.

• A exposição do produto à chuva, neve, sol e vento é perigosa no que toca à segurança eléctrica.

• Para evitar qualquer perigo, contacte o serviço autorizado se o cabo eléctrico estiver danificado.

• Nunca ligue o frigorífico à tomada de parede durante a instalação. Caso contrário, poderá ocorrer perigo de morte ou ferimentos graves.

• Este frigorífico foi concebido unicamente para guardar alimentos. Não deverá ser utilizado para quaisquer outros fins.

• A etiqueta das especificações técnicas está localizada na parede esquerda no interior do frigorífico.

• Nunca ligue o seu frigorífico a sistemas de poupança de electricidade, pois podem danificá-lo.

• Se o frigorífico possuir luz azul, não olhe para ela com dispositivos ópticos.

• Para frigoríficos controlados manualmente, aguarde pelo menos 5 minutos para voltar a ligá-lo após uma falha eléctrica.

• Este manual de instruções deverá ser entregue ao novo proprietário do produto quando for dado/vendido a outros.

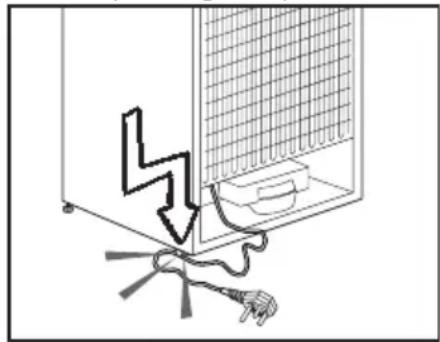

• Evite causar danos ao cabo eléctrico quando transportar o frigorífico. Dobrar o cabo pode causar incêndio. Nunca pouse objectos pesados no cabo eléctrico. Não toque na ficha com as mãos molhadas quando a introduz na tomada para ligar o produto.

• Não ligue o frigorífico à tomada, se a tomada de parede estiver solta.

• Não deverá ser vaporizado directamente nas partes interiores ou interiores do produto devido a razões de segurança.

• Para evitar risco de incêndio e explosão, não vaporize substâncias que contenham gases inflamáveis, tais como gás propano, etc., próximo ao frigorífico.

• Não coloque recipientes que contenham água sobre o topo do frigorífico, visto que tal poderá resultar em choque eléctrico ou incêndio.

• Não sobrecarregue o frigorífico com excesso de alimentos. Se sobrecarregado, os alimentos podem cair e feri-lo a si e danificar o frigorífico ao abrir a porta. Nunca coloque objectos no topo do frigorífico, visto que estes podem cair quando se abre ou fecha a porta do frigorífico.

• Como precisam de um controlo de temperatura exacta, as vacinas, medicamentos sensíveis ao aquecimento, materiais científicos, etc., não deverão ser guardados no frigorífico.

• Se não for utilizado por um longo tempo, o frigorífico deve ser desligado da tomada. Qualquer problema possível no cabo eléctrico poderá resultar em incêndio.PT

• A extremidade da ficha eléctrica deverá ser limpa regularmente, caso contrário, poderá provocar incêncio.

• A extremidade da ficha eléctrica deverá ser limpa regularmente com um pano seco; caso contrário, poderá provocar incêndio.

• O frigorífico pode mover-se se os pés não estiverem devidamente fixados ao piso. O ajuste seguro e apropriado dos pés ao piso pode impedir o frigorífico se mova.

• Ao transportar o frigorífico, não segure pelo puxador da porta. Caso contrário, pode quebrar.

• Se posicionar o seu frigorífico próximo de outro frigorífico ou arca frigorífica, a distância entre os dispositivos deve ser de pelo menos 8 cm. Caso contrário, as paredes laterais adjacentes podem humedecer. Para produtos com um dispensador de água; A pressão da conduta de água deve ser de no mínimo 1 bar. A pressão da conduta de água deve ser de no máximo 8 bar.

• Use apenas água potável Segurança com crianças

• Se a porta possuir uma fechadura, a chave deverá ser mantida afastada do alcance das crianças.

• As crianças devem ser vigiadas para impedir que brinquem com o produto. Aviso HCA O sistema de arrefecimento do seu produto contém R600a: Este gás é inflamável. Por isso, tenha cuidado em não danificar o sistema de arrefecimento e a tubagem durante o uso e transporte. No caso de algum dano, mantenha o seu produto longe de potenciais fontes de fogo que possam fazer com que o produto de incendeie e ventile o compartimento no qual a unidade está colocada. Ignore este aviso se o sistema de arrefecimento do seu produto contiver R134a: O tipo de gás usado no produto está indicado na placa de características localizada na parede esquerda no interior do frigorífico. Nunca elimine o seu produto no fogo. O que se pode fazer para economizar energia

• Não deixe as portas do seu frigorífico abertas durante muito tempo.

• Não coloque alimentos ou bebidas quentes no seu frigorífico.

• Não sobrecarregue o seu frigorífico para que a circulação do ar no interior não seja dificultada.

• Não instale o seu frigorífico sob a luz solar directa ou próximo de aparelhos que emitem calor tais como fornos, máquinas de lavar louça ou radiadores.

• Tenha cuidado em manter os seus alimentos em recipientes fechados.

• Para produtos com um compartimento de congelador; Pode armazenar uma quantidade máxima de alimentos no congelador se remover a prateleira ou gaveta do congelador. O valor do consumo de energia indicado no seu frigorífico foi determinado removendo a prateleira do congelador ou a gaveta e com carga máxima. Não existe qualquer risco em utilizar uma prateleira ou gaveta de acordo com as formas e tamanhos dos alimentos a serem congelados.

• Descongelar os alimentos congelados no compartimento do frigorífico poupará energia e preservará a qualidade dos alimentos.PT

3 Instalação C Por favor, lembre-se de que o fabricante não pode ser responsabilizado se não forem observadas as informações fornecidas no manual de instruções. Pontos a serem considerados ao transportar novamente o seu frigorífico

1. O seu frigorífico deve ser esvaziado e

limpo antes de ser transportado.

2. As prateleiras, acessórios, gaveta para

frutas e legumes, etc. do seu frigorífico devem ser firmemente presos com fita adesiva, devido aos solavancos antes de voltar a empacotá-lo.

3. A embalagem deve ser amarrada com

fitas grossas e cordas fortes e devem ser seguidas as normas de transporte indicadas na mesma. C Lembre-se sempre que... Todo material reciclado é uma fonte indispensável para a natureza e para os nossos recursos nacionais. Se quiser contribuir para a reciclagem dos materiais da embalagem, pode obter mais informações nos organismos relativos ao ambiente ou junto das autoridades locais. Antes de funcionar o seu frigorífico Antes de iniciar a utilização do seu frigorífico, verifique o seguinte:

1. O interior do frigorífico está seco e o ar

pode circular livremente na sua parte traseira?

2. Introduza os 2 calços plásticos na

tampa da ventilação traseira, conforme mostrado na figura seguinte. Para tal, retire os parafusos do produto e use os fornecidos no mesmo saco. Os calços plásticos proporcionarão a distância necessária entre o seu frigorífico e a parede, permitindo assim a livre circulação do ar.

3. Limpe o interior do frigorífico conforme

recomendado na secção “Manutenção e limpeza”.

4. Ligue o frigorífico à tomada eléctrica.

Quando a porta é aberta a respectiva luz interior liga.

5. Ouvirá um ruído quando o compressor

começar a trabalhar. O líquido e os gases no interior do sistema de refrigeração também podem fazer algum ruído, mesmo que o compressor não esteja a funcionar, o que é perfeitamente normal.

6. As arestas da frente do frigorífico podem

ficar quentes. Isto é normal. Estas arestas são projectadas para ficarem quentes, a fim de evitar a condensação. Ligação eléctrica Ligue o seu frigorífico a uma tomada de terra, que esteja protegida por um fusível com a capacidade apropriada.PT

Importante: B A ligação deve estar em concordância com os regulamentos nacionais. B A ficha do cabo de alimentação deve estar facilmente acessível após a instalação. B A voltagem e o fusível de protecção permitido estão indicados na secção “Especificações técnicas”. B A voltagem especificada deve ser igual à sua voltagem eléctrica. B Não devem ser usados cabos de extensão e fichas multiusos para a ligação. B Um cabo de alimentação danificado deve ser substituído por um electricista qualificado. B O equipamento não deve ser utilizado antes de ser reparado! Há risco de choque eléctrico! Eliminação da embalagem A Os materiais de embalagem podem ser perigosos para as crianças. Guarde os materiais da embalagem fora do alcance das crianças ou elimine-os, classificando- os de acordo com as instruções sobre o lixo. Não os elimine juntamente com o lixo doméstico normal. A embalagem do seu frigorífico é produzida com materiais recicláveis. Eliminação do seu frigorífico velho Elimine a sua máquina velha sem causar qualquer perigo ao meio ambiente. A Pode consultar o seu revendedor autorizado ou o centro de recolha do lixo do seu município a respeito da eliminação do seu frigorífico. A Antes de se desfazer do seu frigorífico, corte a ficha eléctrica e, se houver trincos nas portas, deixe-os inutilizados, a fim de proteger as crianças contra qualquer perigo. Colocação e instalação B Cuidado: Nunca ligue o frigorífico à tomada de parede durante a instalação. Caso contrário, poderá ocorrer perigo de morte ou ferimentos graves. A Se a porta de entrada do compartimento onde o frigorífico será instalado não for o suficientemente larga para que ele passe, chame o serviço de assistência autorizado para que possam remover as portas do seu frigorífico e passá-lo de forma inclinada através da porta.

1. Instale o seu frigorífico num local que

permita fácil acesso.

3. Deve existir uma circulação de ar

adequada à volta do seu frigorífico, para que obtenha um funcionamento eficiente. Se o frigorífico for colocado numa reentrância da parede, deve haver uma distância mínima de 5cm do tecto e, pelo menos, 5 cm da parede. Se o piso for coberto por alcatifa, o seu produto deve ter uma elevação de 2,5 cm do chão.

5. Não mantenha o seu frigorífico em

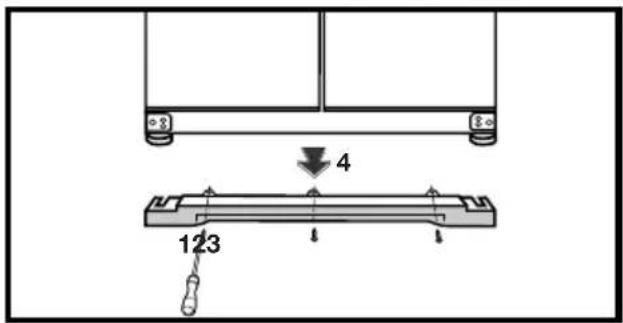

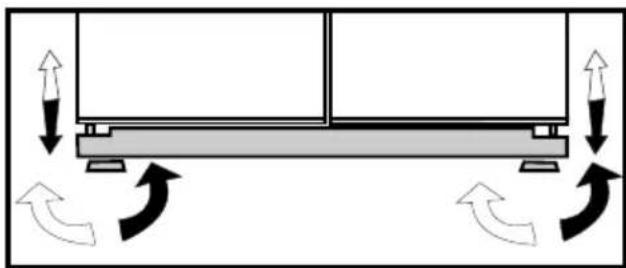

Ajuste do nivelamento do pavimento ASe o seu frigorífico estiver desnivelado; BPrimeiro desligue o produto da corrente eléctrica. O produto deve estar desligado da corrente ao fazer o nivelamento. Há risco de choque eléctrico.

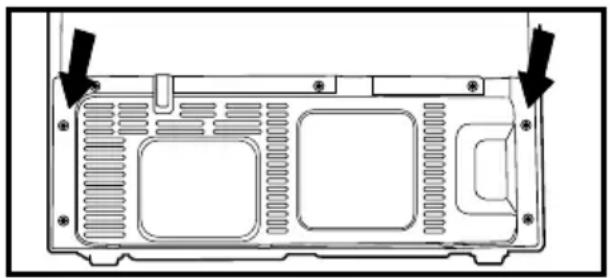

1- A tampa de ventilação é removida

desapertando os seus parafusos, conforme ilustrado na figura antes do procedimento. Pode equilibrar o seu frigorífico, rodando os seus pés frontais conforme ilustrado na figura. O canto onde está o pé é baixado quando roda na direcção da seta preta e levantado quando roda na direcção oposta. Peça ajuda a alguém para erguer ligeiramente o frigorífico, facilitará este processo.

2. Após o equilíbrio ter sido solucionado,

instale de volta a tampa de ventilação e aperte os parafusos.

3. Remova os parafusos que fixam a

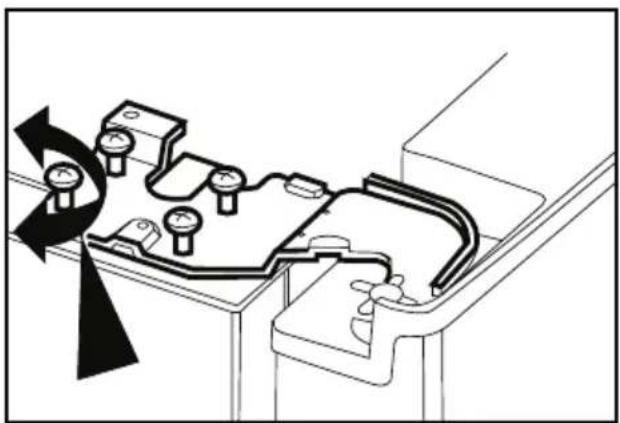

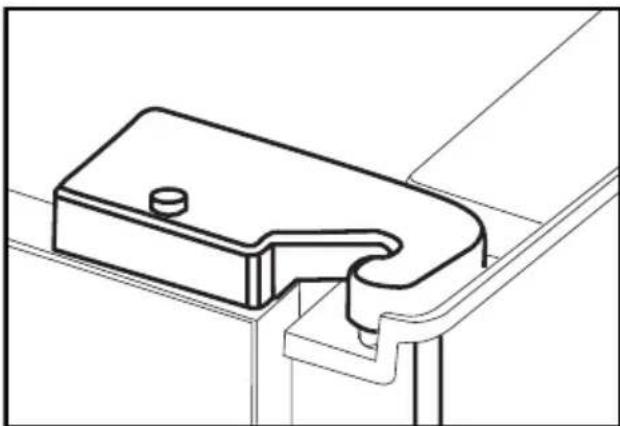

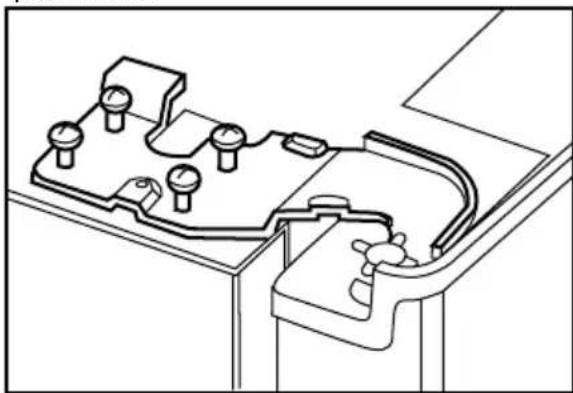

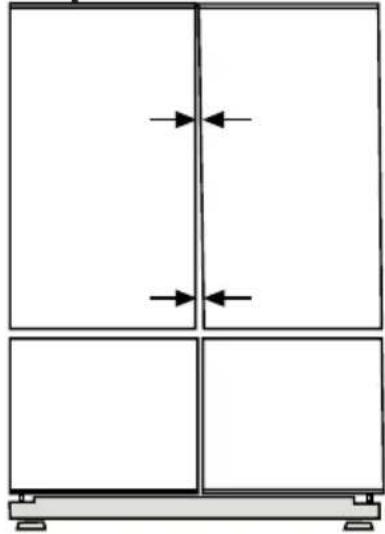

tampa de ventilação usando uma chave de fendas Philips. Ajustar o espaço entre a porta superior C Pode ajustar o espaço entre as portas do compartimento do refrigerador, conforme ilustrado nas figuras. As prateleiras da porta devem estar vazias quando ajustar a altura da porta. C Com uma chave de fendas, remova o parafuso da cobertura da dobradiça superior que pretende ajustar.PT

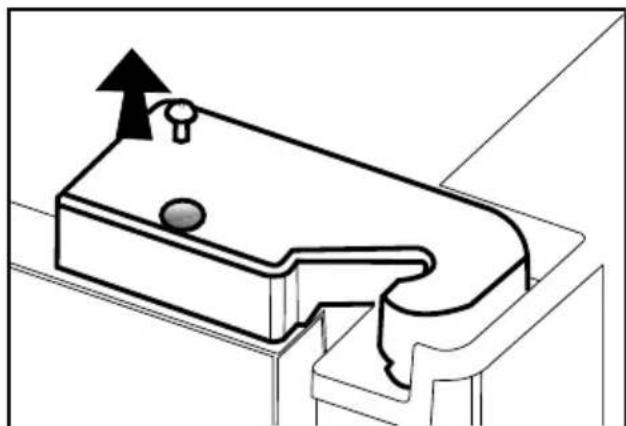

C Ajuste a porta adequadamente conforme pretendido, apertando os parafusos. C Fixe a porta que ajustou, apertando os parafusos sem alterar a posição da porta. C Volte a colocar a cobertura da dobradiça e fixe com o parafuso.PT

Instalação do filtro da água (em alguns modelos) Poderão ser ligadas duas diferentes fontes de água ao frigorífico para fornecimento de água: o fornecimento de água fria principal e a água num jarro. Requisitos para a instalação Para a utilização de água de jarro deverá ser usada uma bomba. Verifique se as peças indicadas abaixo foram fornecidas com o seu equipamento.

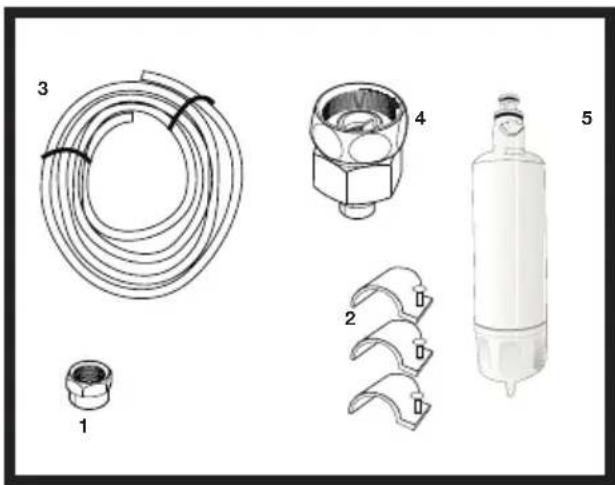

1. União para a ligação do tubo da água

à parte traseira do electrodoméstico. (Se não encaixar, adquira-a no agente autorizado mais próximo).

2. 2 conjuntos de grampos para válvula (Se

forem necessários para segurar o tubo da água) Aviso: Visto que as seguintes peças não são necessárias para utilizar com um jarro, podem não ser fornecidas com o produto que adquiriu.

3. Tubo da água de 5 metros (1/4 de

polegada de diâmetro)

4. Válvula para conduta da água fria com

filtro de rede (Adaptador para torneira)

5. Filtro da água ou filtro ligável

externamente a ser adaptado ao suporte no interior do compartimento do frigorífico. Primeiro deverá ser determinado o local onde o filtro externo será encaixado. (Aplica- se ao filtro que será usado no exterior do frigorífico). Em seguida, determine a distância entre o filtro e o frigorífico e a extensão necessária da mangueira a partir do filtro até à entrada de água ao frigorífico. O filtro de água deve ser colocado verticalmente, conforme mostrado na figura. É importante encaixar correctamente o filtro na entrada de água e nos pontos de saída de água. Após instalar o filtro, não utilize os 3 ou 4 primeiros copos de água. Ligação do tubo da água ao frigorífico

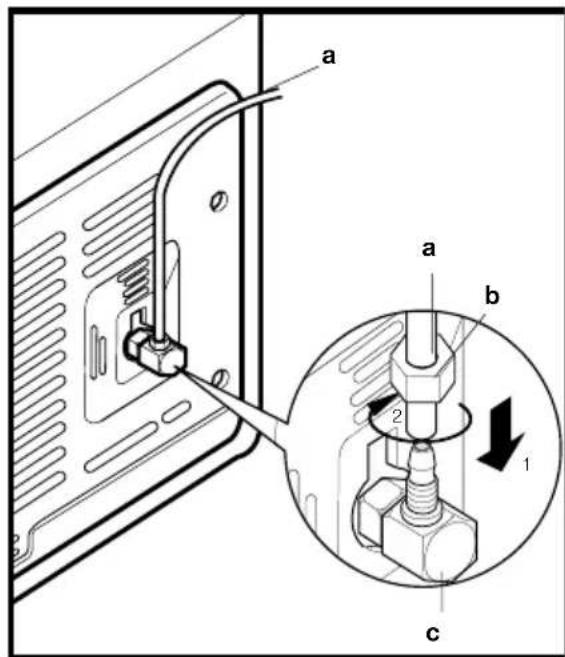

1. Após instalar a união no tubo da água,

introduza este na válvula de entrada do frigorífico puxando firmemente para baixo.

2. Adapte a união como mostrado na

figura ao lado, pressionando manualmente na válvula de entrada do frigorífico. (a- Tubo de água, b-União, c-Válvula) C Nota 1: Não deverá precisar de apertar a união com uma ferramenta para conseguir uma montagem hermética. No caso de existir uma fuga, utilize uma chave-inglesa ou um alicate para apertar a união.

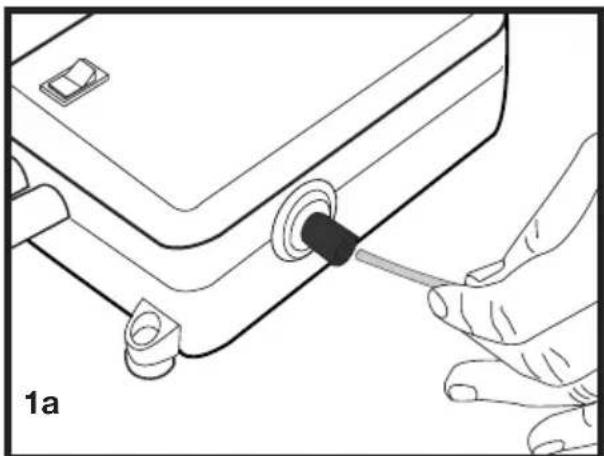

Ligação da mangueira da água ao jarro (em alguns modelos) Para ligar a água ao frigorífico a partir de um jarro, é necessária uma bomba. Siga as instruções abaixo depois de ligar uma extremidade do tubo de água que vem da bomba para o frigorífico como descrito na página anterior.

1. Termine a ligação empurrando a outra

extremidade do tubo da água para dentro da entrada do mesmo na bomba, como mostrado na figura.

3. Após concluir a ligação, ligue e faça

funcionar a bomba. Para proporcionar um funcionamento eficiente da bomba, espere 2 a 3 minutos após colocar em funcionamento a mesma. C Deverá consultar o manual do utilizador da bomba ao executar a ligação da água. C Não há necessidade de usar um filtro de água quando é utilizado o jarro. C A bomba deverá ser usada quando for utilizado um jarro.PT

Ligação do tubo da água à linha de fornecimento de água fria (em alguns modelos) se pretender utilizar o seu frigorífico ligando-o ao tubo principal da água fria, terá de ligar um adaptador de conexão de válvula padrão de 1/2” ao fornecimento de água fria da sua casa. No caso de não possuir esta válvula ou se não tiver a certeza, consulte um picheleiro qualificado.

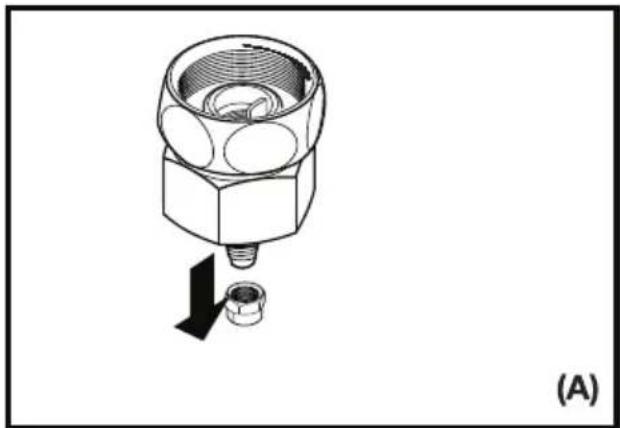

1. Separe a união do adaptador da torneira.

3. Após introduzir o tubo da água na união,

instale-o no adaptador da torneira e introduza-o depois na torneira, como mostrado na figura. (Figura C)

4. Aperte a união manualmente. No caso de

existir uma fuga, utilize uma chave-inglesa ou um alicate para apertar a união. A Aviso: Segure o tubo da água em pontos apropriados através dos grampos de tubo fornecidos para evitar quaisquer danos ou deslocamentos de tubo ou desligamento acidental. A Aviso: Após ligar a válvula da água, certifique-se de que não há fugas em ambos os pontos de ligação do tubo da água. Em caso de fuga, desligue imediatamente a válvula e aperte de novo todas as juntas utilizando uma chave- inglesa ou um alicate. A Aviso: Certifique-se de que a adaptação da válvula padrão de 1/2” alimentada pelo fornecimento de água fria se encontra disponível e está completamente desligada.PT

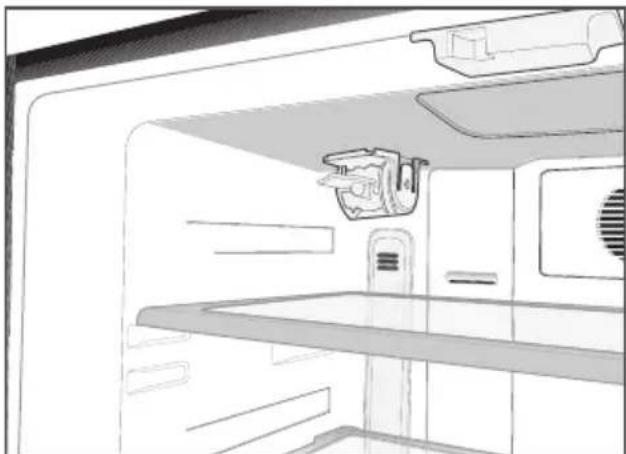

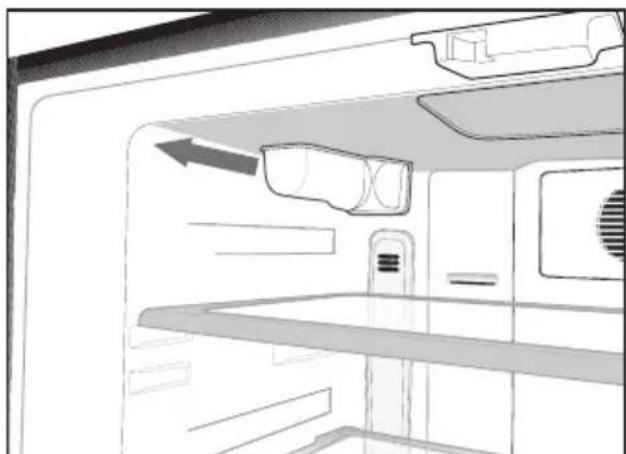

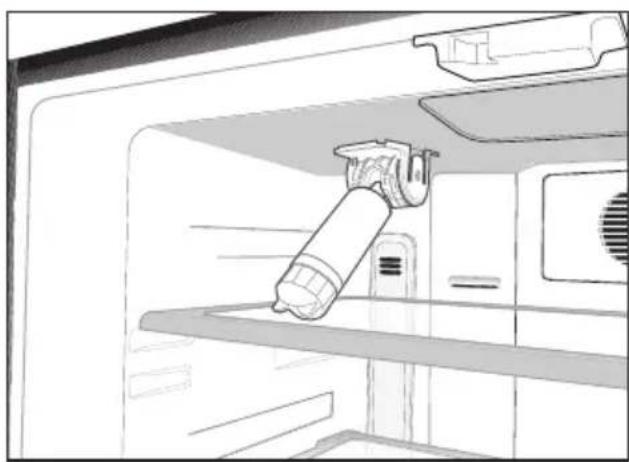

Para adaptar o filtro da água siga as instruções abaixo referindo-se às figuras apresentadas:

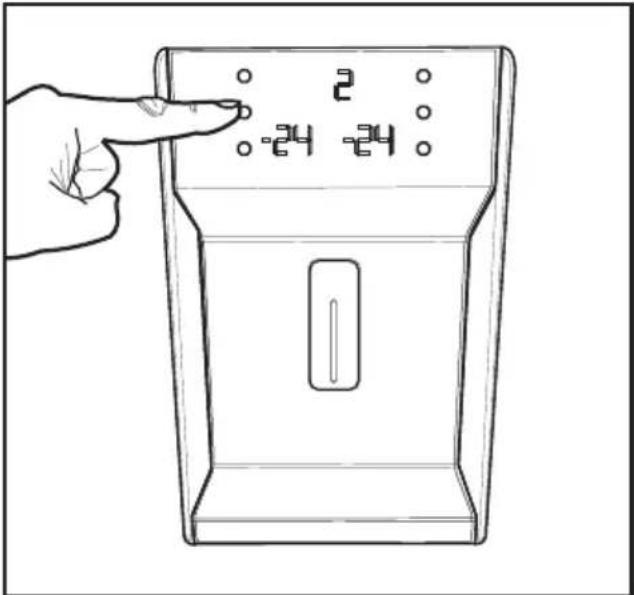

1. Prima o botão "Ice cancel" (Cancelar

3. Extraia a tampa de passagem do filtro de

água rodando-a para baixo. A Aviso: Certifique-se de que o modo "Ice Off" (Desligar Gelo) está activo antes de retirar a tampa de passagem. Aviso: É normal que caiam algumas gotas de água depois da tampa ter sido retirada.

4. Retire a tampa na parte de cima do filtro

de água para o colocar como mostrado na figura e rode para cima para o bloquear.

5. Pressione de novo o botão "Ice Off" no

visor para sair deste modo. O filtro da água deverá ser substituído a cada 6 meses. Se quiser que o tempo de substituição do filtro seja calculado automaticamente e também receber um aviso no final do tempo útil, leia a secção "Calcular automaticamente o tempo de utilização do filtro".PT

O filtro da água deverá ser retirado como mostrado na figura quando for substituído ou quando não for mais utilizado e a tampa de passagem deverá ser encaixada. Deve certificar-se que o modo "Ice Off" está activo antes de o retirar. A Aviso: O filtro da água limpa certas partículas estranhas da água. Ele não purifica a água dos microorganismos. A Aviso: O botão ‘Ice Off’ deve ser sempre pressionado durante a substituição do filtro da água ou na instalação da tampa de passagem. Antes da primeira utilização do Dispensador de água C A pressão da conduta de água não deve ser inferior a 1 bar. C A pressão da conduta de água não deverá ser superior a 8 bar. C As bombas devem ser usadas no caso da pressão do fornecimento de água cair abaixo de 1 bar ou se vier a ser utilizado um jarro. C O sistema de água do frigorífico deverá ser ligada à linha de água fria. Não deverá estar ligado à linha de água quente. C Não se deve obter água no funcionamento inicial do frigorífico. Isto é devido ao ar no sistema. Para descarregar o ar do sistema pressione o trinco do Dispensador de água por períodos de 1 minuto até que a água corra do dispensador. O fluxo de água pode ser irregular no início. O fluxo de água irregular ficará normalizado depois do ar do sistema e ser descarregado. C No arranque inicial do frigorífico devem ter decorrido 12 aprox. até que se possa obter água fria. C A pressão da conduta de água deve estar entre 1-8 bar para que o Dispensador de água funcione de forma regular. Para tal, constate que um copo de água (100 cc) deve ser enchido em 10 segundos. C Os primeiros 10 copos de água não deverão ser consumidos. C Aproximadamente, os primeiros 30 cubos de gelo retirados do Dispensador de gelo não deverão ser utilizados. C Utilize sempre o filtro de água quando não estiver a ser utilizado um jarro.PT

4 Preparação C O seu frigorífico deverá ser instalado a uma distância mínima de 30 cm de quaisquer fontes de calor, tais como placas, fornos, aquecimento central e fogões e de 5 cm de fornos eléctricos e não deverá ficar exposto directamente à luz solar. C A temperatura ambiente do compartimento onde está instalado o seu frigorífico não deve ser inferior a 10 ºC. Utilizar o seu frigorífico em condições de temperatura mais baixas não é recomendado em atenção à sua eficiência. C Certifique-se de que o interior do seu frigorífico esteja completamente limpo. C Se forem instalados dois frigoríficos lado a lado, deverá existir uma distância mínima de 2 cm entre eles. C Quando utilizar o seu frigorífico pela primeira vez, por favor, observe as seguintes instruções durante as seis horas iniciais. - A porta não deverá ser aberta frequentemente. - Deve começar a funcionar vazio, sem alimentos no interior. - Não retire a ficha da tomada do seu frigorífico. Se houver uma falha de energia inesperada, por favor consulte os avisos na secção “Soluções recomendadas para os problemas”. C A embalagem original e os materiais de esponja deverão ser guardados para transportes ou deslocações futuras.PT

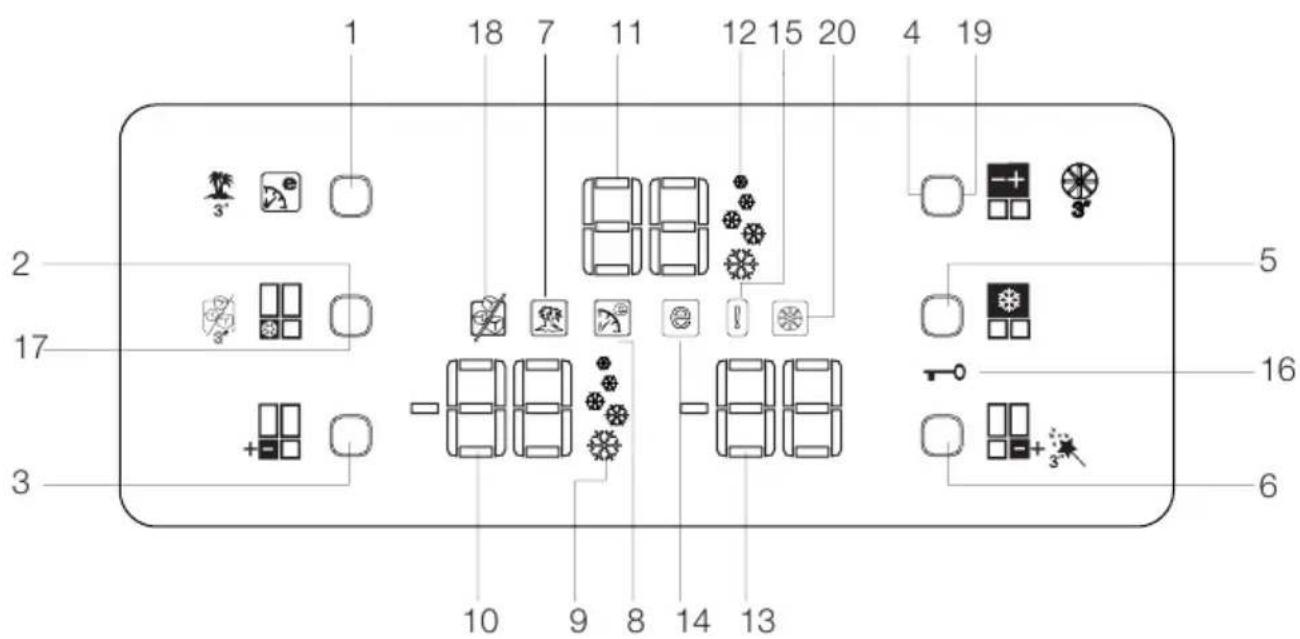

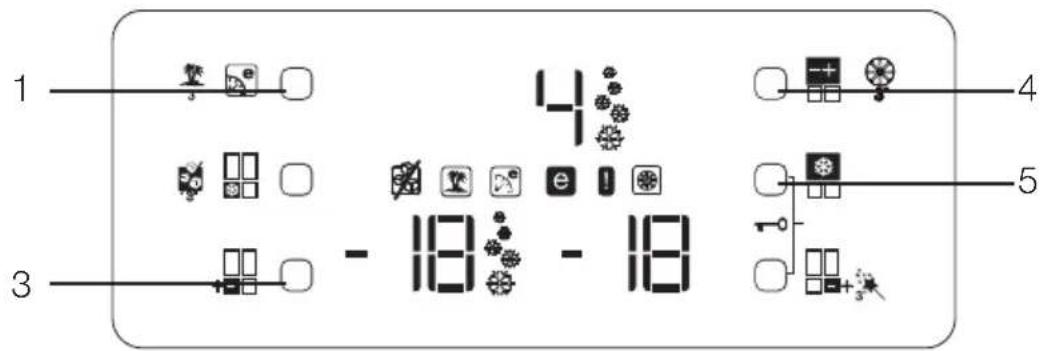

5 Utilizar o seu frigorífico Painel indicador Este painel indicador por controlo digital permite-lhe definir a temperatura, sem abrir a porta do seu frigorífico. Basta tocar no botão correspondente com o seu dedo para definir a temperatura.

1. Botão Eco Extra/Vacation

2. Botão Fast Freeze

3. Botão de ajuste da temperatura do

compartimento do congelador

4. Botão de ajuste da temperatura do

compartimento do refrigerador

5. Botão ‘Quick Cool’

6. Botão de definição da temperatura do

compartimento da Zona Flexi

7. Indicador da função 'Vacation' (Férias)

8. Indicador de função Eco Extra

9. Indicador da função 'Quick Freeze'

compartimento do congelador

12. Indicador da função 'Quick Cool'

17. Botão de cancelamento do gelo (Ice off)

18. Indicador de “Ice Off”

19. Botão para cancelar o aviso para

substituição do filtro

20. Indicador do aviso para substituição do

1. Botão Eco Extra/Vacation

Prima este botão rapidamente para activar a função Eco Extra. Mantenha este botão premido por 3 seg. para activar a função Vacation (Férias). Prima novamente este botão para desactivar a função seleccionada.

2. Botão Fast Freeze

Prima este botão rapidamente para activar a função Fast Freeze. Prima novamente este botão para desactivar a função seleccionada.

3. Botão de ajuste da temperatura

do compartimento do congelador Prima este botão para definir a temperatura do compartimento do congelador para -18, -20, -22, -24, -18... respectivamente. Prima este botão para definir a temperatura pretendida para o compartimento do congelador.

4. Botão de ajuste da temperatura

do compartimento do refrigerador Prima este botão para definir a temperatura do compartinento do refrigerador para 8, 6, 4, 2, 8... respectivamente. Prima este botão para definir a temperatura pretendida para o compartimento do refrigerador.

5. Botão ‘Quick Cool’

Prima este botão rapidamente para activar a função Quick Cool. Prima novamente este botão para desactivar a função seleccionada.

6. Botão de definição da temperatura

do compartimento da Zona Flexi Pode definir o compartimento da Zona Flexi tanto como um Congelador como com um Refrigerador. Mantenha este botão premido por 3 seg. para definir o compartimento da Zona Flexi como um Congelador como com um Refrigerador. Este compartimento vem definido por fábrica como compartimento de congelação. Se o compartimento da Zona Flexi estiver definido como para congelação, então a temperatura do compartimento da Zona Flexi alterará conforme -18, -20, -22, -24, -18... respectivamente, cada vez que premir este botão. Se o compartimento da Zona Flexi estiver definido como para arrefecimento, então a temperatura do compartimento da Zona Flexi alterará conforme 10, 8, 6, 4, 2, 0, -6... respectivamente, cada vez que premir este botão.

7. Indicador da função 'Vacation'

(Férias) Indica que a função Vacation está activa. Se a função estiver activa, “- -“ aparece no indicador do compartimento do refrigerador e não é realizado qualquer arrefecimento no compartimento do refrigerador. Outros componentes serão arrefecidos de acordo com a temperatura definida para eles. Prima novamente este botão para desactivar esta função.

8. Indicador de função Eco Extra

Indica que a função Eco Extra está activa. Se esta função estiver activa, o seu frigorífico detectará automaticamente os períodos de menor utilização e o arrefecimento com eficiência energia será realizado durante estas alturas. O indicador de Economia estará activo enquanto o arrefecimento com eficiência de energia estiver a ser realizado. Prima novamente este botão para desactivar esta função.PT

9. Indicador da função 'Quick

Freeze' (Congelação rápida) Indica que a função Fast Freeze está activa. Utilize esta função quando colocar alimentos frescos no compartimento do congelador ou quando precisar de gelo. Quando esta função estiver activa, o seu frigorífico funcionará por um determinado período de tempo. Prima novamente este botão para desactivar esta função.

12. Indicador da função 'Quick Cool'

(Arrefecimento rápido) Indica que a função Quick Cool está activa. Utilize esta função quando colocar alimentos frescos no compartimento do refrigerador ou quando precisar de gelo. Quando esta função estiver activa, o seu frigorífico funcionará por 2 horas sem interrupção. Prima novamente este botão para desactivar esta função.

(Modo economia) Indica que o frigorífico está a funcionar no modo com eficiência de energia. Temperatura do compartimento do congelador Este indicador estará activo se a função estiver definida para -18 ou se o arrefecimento com eficiência de energia estiver a ser realizado devido a função Eco-Extra.

15. Indicador do tipo de erro

Se o seu frigorífico não arrefecer adequadamente ou se houver falha no sensor, este indicador será activado. Quando este indicador estiver activo, o indicador da temperatura do compartimento do congelador exibirá "E" e o indicador da temperatura do compartimento do refrigerador exibirá números, tais como "1, 2, 3…". Estes número no indicador informam sobre o erro ao pessoal da assistência técnica.

16. Indicador de bloqueio de tecla

Use esta função se não quiser que a definição da temperatura do seu frigorífico seja alterada. Prima simultaneamente o botão Quick Cool e o botão de definição da temperatura do compartimento da Zona Flexi durante algum tempo (3 seg.) para activar esta funcionalidade. Prima novamente os botões correspondentes para desactivar esta função.PT

17. Botão de cancelamento do gelo

(Ice off) Para interromper a formação de gelo, o botão “Ice Off” (cancelamento do gelo) deve ser premido por 3 segundos. Quando o Ice off é seleccionado, não é enviada qualquer água para a caixa de gelo. Apesar disso, pode ficar depositado algum gelo na caixa de gelo, que pode ser retirado dali. Para reiniciar a formação de gelo, o botão “Ice Off” (cancelamento do gelo) deve ser premido novamente por 3 segundos.

18. Indicador de Ice Off

Se não quiser obter gelo a partir do seu frigoríficp, precisará usar esta função. Pode usar esta função premindo o botão de cancelamento do gelo (Ice off) por 3 segundos.

19. Botão para cancelar o aviso para

substituição do filtro O filtro do seu frigorífico deve ser substituído a cada 6 meses. O seu frigorífico calcula este tempo automaticamente e o indicador do aviso para substituição do filtro acende quando for decorrido o tempo útil de utilização do filtro. Prima o botão Cancelar aviso de substituição do filtro por 3 segundos, para deixar que o frigorífico calcule automaticamente o tempo do novo filtro, depois que substituir o anterior.

20. Indicador de cancelamento do

aviso para substituição do filtro Quando tiver decorrido o tempo de utilização do filtro, o indicador de aviso para substituição do mesmo começa a piscar. Alarme da porta aberta: No caso de deixar a porta do compartimento do frigorífico ou da zona Flexi aberta pelo menos por 1 minuto, um alarme audível de porta aberta será activado. Para silenciar o alarme, basta premir qualquer botão no indicador ou fechar a porta aberta.PT

O que deve ser feito para que o tempo de utilização do filtro seja calculado automaticamente (Para produtos ligado ao fornecimento principal de água e equipados com filtro)

1- Após ligar o frigorífico na corrente, prima simultaneamente os botões A e B para

activar o bloqueio de tecla.

2- Depois prima os botões Eco-Extra (1), Definição da temperatura do compartimento

do refrigerador (4), Quick Cool (5) e Definição da temperatura do compartimento do congelador, respectivamente. Se a configuração do botão for premida na ordem correcta, o símbolo de bloqueio de tecla apagar-se-á, uma campainha será activada rapidamente e o indicador de aviso de substituição do filtro acender-se-á. Prima o botão Cancelar aviso de substituição do filtro (item 19 nas descrições do visor) após trocar o filtro, para que tenha o tempo de utilização do novo filtro calculado automaticamente. C Se o tempo de utilização do filtro for calculado automaticamente, o indicador de aviso de substituição do filtro acender-se-á após alguns segundos do produto ter sido ligado. C O cálculo automático do tempo de utilização do filtro não vem activo de fábrica. Deverá ser activado em produtos equipados com um filtro. C Repita o mesmo procedimento em produtos cujo cálculo do tempo de utilização do filtro esteja activado, para desactivar o cálculo anterior do tempo de utilização do filtro.PT

Tabuleiro para ovos Poderá instalar o suporte para ovos na porta que desejar ou prateleira da estrutura. Nunca guarde o suporte para ovos no compartimento do congelador Prateleiras de estrutura deslizante As prateleiras de estrutura deslizante podem ser puxadas, levantando-se ligeiramente a parte frontal e movendo para trás e para frente. Elas atingem um ponto de paragem quando puxadas para frente para permitir que alcance os alimentos colocados no fundo da prateleira; quando são puxadas após levantar ligeiramente até o segundo ponto de paragem, a prateleira de estrutura será solta. A prateleira deverá ser segurada firmemente pelo fundo, para impedir que revire. A prateleira de estrutura é colocada nas guias nas partes lateriais da estrutura do frigorífico, colocando-a num nível inferior ou superior. A prateleira de estrutura deverá ser empurrada para trás, para ficar completamente encaixada.

Gaveta para frutos e legumes A gaveta para frutos e legumes do seu frigorífico foi especialmente projectada para guardar os seus legumes frescos sem que percam a sua humidade. Para este propósito, a circulação de ar frio ocorre por toda a gaveta. Remova as prateleiras da porta que se alinham com a gaveta para frutos e legumnes, antes de remover tais gavetas. Pode remover as gavetas para frutos e legumes, conforme ilustrado na figura. Compartimento de refrigeração Os compartimentos de refrigeração possibilitam que os alimentos refrigerados estejam prontos para congelar. Também pode usar estes compartimentos para armazenar os seus alimentos numa temperatura de alguns graus abaixo no compartimento do frigorífico. Pode aumentar o volume interno do seu frigorífico, removendo algum dos compartimentos de refrigeração. Para fazer isso, puxe o compartimento em direcção a si; o compartimento apoiar-se-á no retentor e parará. Este compartimento será libertado quando o levantar cerca de 1cm e puxá-lo em direcção a si.PT

Secção do meio movível A secção do meio movível está concebida para impedir que o ar frio no interior do seu frigorífico escape para fora.

1- A vedação ocorre quando as juntas da

porta pressionam a superfície da secção do meio movível, enquanto as portas do compartimento do refrigerador estão fechadas.

2- O motivo do seu frigorífico estar

equipado com uma secção do meio movível é para aumentar o volume líquido do compartimento do refrigerador. As secções do meio padronizadas ocupam um volume não utilizável no frigorífico.

3- A secção do meio movível está

fechada quando a porta esquerda do compartimento do refrigerador também está fechada.

4- Não deve ser aberta manualmente. Ela

move-se sob o guia da parta plástica da estrutura quando a porta é fechada. Compartimento de armazenamento da Zona Flexi O compartimento de armazenamento da zona Flexi do seu frigorífico pode ser usado em qualquer modo pretendido, ajustando as temperaturas do refrigerador (2/4/6/8 °C) ou do congelador (-18/-20/- 22/-24). Pode manter o compartimento na temperatura pretendida através do Botão de definição da temperatura do compartimento de armazenamento da Zona Flexi. A temperatura do compartimento de armazenamento da zona Flexi pode ser definida para 0 e 10 graus além das temperaturas do compartimento do refrigerador e para -6 graus além das temperaturas do compartimento do congelador. 0 graus é usado para armazenar produtos de charcutaria por mais tempo e -6 graus é usado para conservar carnes até 2 semanas, numa condição que facilita o corte.

A função de permutar para um compartimento do Congelador ou do Refrigerador é fornecida através do elemento de arrefecimento localizado na secção fechada (compartimento do compressor) atrás do frigorífico. Durante o funcionamento deste elemento, podem ser ouvidos sons semelhantes aos sons do correr dos segundos num relógio. Esta situação é normal e não é causa de problema. Luz azul Os alimentos guardados nas gavetas para frutas e legumes que são iluminados com uma luz azul, continuam a sua fotossíntese através do efeito de extensão de onda da luz azul e por isso, conservam a sua frescura e o seu conteúdo vitamínico é aumentado.PT

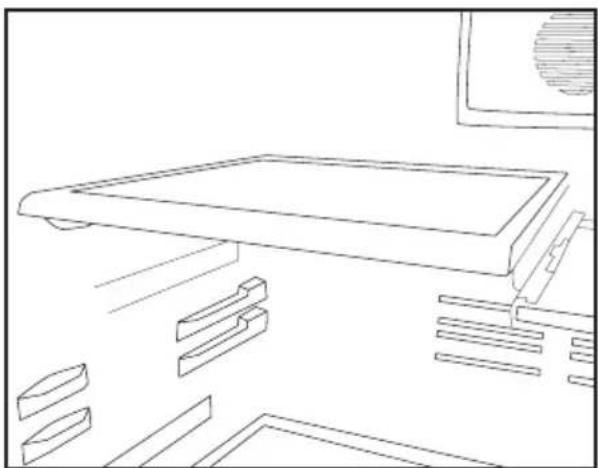

Prateleiras deslizantes da estrutura com suportes traseiros As prateleiras deslizantes da esturtura com suportes traseiros podem ser movidas para a frente e para trás. A altura dessas prateleiras pode ser ajustada, removendo- as e depois instalando-as em posições superiores ou inferiores. Erga ligeiramente a prateleira e puxe na sua direcção para a remover. Secção de manteiga e queijo Pode guardar alimentos como manteiga, queijo e margarina nesta secção, já que possui uma tampa. Nos casos em que o dispensador de água não tenha sido usado frequentemente, deve-se deixar correr uma quantidade suficiente de água do dispensador para se conseguir água fresca. Tabuleiro de derramamento As gotas de água que caem durante a utilização, acumulam-se no tabuleiro de derramamento. Pode remover o tabuleiro de derramamentos puxando-o para si ou pressionando no seu rebordo (dependendo do modelo). Pode retirar a água com uma esponja ou um pano macio. Usar a fonte de água Avisos É normal que a água dos primeiros copos tirados do dispensador esteja quente.PT

Minibar A porta do minibar oferece uma comodidade extra ao utilizar o seu frigorífico. A prataleira da porta no frigorífico pode ser alcançada sem abrir a porta do frigorífico; graças a esta característica, poderá retirar facilmente do frigorífico os alimentos e bebidas que costuma consumir habitualmente. Como não terá que abrir a porta do frigorífico frequentemente, diminuirá o consumo de energia do frigorífico. Para abrir a porta do minibar, pressione manualmente o minibar e puxe para abrir. Quando a porta do minibar estiver aberta, poderá usar a parte interna da porta como mesa para colocar as suas garrafas e copos por algum tempo, conforme mostrado na figura. A Aviso: Nunca exerça pressões na porta tal como sentar-se, subir ou pendurar- se na mesa e não coloque qualquer objecto pesado sobre ela. Isto poderá causar danos ao frigorífico ou ferimentos pessoais. A Aviso: Nunca faça qualquer trabalho de corte sobre a porta do Minibar e tenha cuidado para que a porta não seja danificada por objectos pontiagudos ou afiados.PT

6 Limpeza e cuidados A Nunca use gasolina, benzeno ou substâncias semelhantes para a limpeza. B Recomendamos que desligue a ficha do equipamento da tomada antes da limpeza. C Nunca utilize na limpeza objectos abrasivos ou pontiagudos, sabões, produtos de limpeza doméstica, detergentes ou ceras abrilhantadoras. C Utilize água morna para limpar o exterior do seu frigorífico e seque-o com um pano. C Utilize um pano humedecido numa solução composta por uma colher de chá de bicarbonato de soda dissolvido em cerca de meio litro de água para limpar o interior e depois seque-o. B Certifique-se de que não entra água no compartimento da lâmpada e nos outros itens eléctricos. B Se o seu frigorífico não for utilizado durante um longo período de tempo, remova o cabo de alimentação, retire todos os alimentos, limpe-o e deixe a porta entreaberta. C Verifique regularmente as borrachas vedantes da porta, para se assegurar que elas estão limpas e sem restos de alimentos. A Para remover os suportes da porta, retire todo o seu conteúdo e, em seguida, basta empurrar cuidadosamente o seu suporte para cima a partir da base. Protecção das superfícies plásticas C Não coloque óleos líquidos ou comidas cozinhadas no óleo no seu frigorífico em recipientes abertos, uma vez que podem danificar as superfícies plásticas do seu frigorífico. No caso de derrame ou salpico de óleo nas superfícies plásticas, limpe e enxagúe a parte correspondente da superfície com água morna.PT

7 Soluções recomendadas para os problemas Por favor, reveja esta lista antes de telefonar para a assistência. Com isso, pode poupar tempo e dinheiro. Esta lista abrange as reclamações frequentes resultantes de defeitos de fabricação ou utilização do material. Algumas das funções descritas aqui podem não existir no seu produto. O frigorífico não funciona

• O frigorífico tem a ficha eléctrica ligada correctamente à tomada? Introduza a ficha na tomada de parede.

• O fusível da tomada na qual o frigorífico está ligado ou o fusível principal não está queimado? Verifique o fusível. Condensação na parede lateral do compartimento do frigorífico (MULTIZONE, COOL CONTROL e FLEXI ZONE).

• Condições ambientais muito frias. Abertura e fecho frequentes da porta. Condições ambientais de alta humidade. Armazenamento de alimentos que contém líquidos em recipientes abertos. A porta foi deixada entreaberta. Comute o termóstato para um grau mais frio.

• Diminua o número de vezes de abertura da porta ou utilize menos frequentemente.

• Cubra os alimentos guardados em recipientes abertos com um material apropriado.

• Limpe a condensação usando um pano seco e verifique, se persistir. O compressor não está a funcionar.

• A protecção térmica do compressor deixará de funcionar durante falhas eléctricas repentinas ou na extracção/colocação da ficha eléctrica, já que a pressão refrigerante no sistema de arrefecimento do frigorífico ainda não se encontra estabilizada. O seu frigorífico voltará a funcionar aproximadamente 6 minutos depois. Por favor, chame a assistência se o frigorífico não começar a operar no fim deste período.

• O frigorífico está no ciclo de descongelação. Isto é normal num frigorífico de descongelação totalmente automático. O ciclo de descongelação ocorre periodicamente.

• O seu frigorífico não está ligado à tomada. Certifique-se de que a ficha está correctamente ligada à tomada.

• A regulação da temperatura está feita correctamente?

• A corrente deve ser desligada.PT

O frigorífico está a funcionar frequentemente ou por um longo tempo.

• O seu novo produto pode ser mais largo do que o anterior. Esta situação é perfeitamente normal. Os frigoríficos grandes operam por um período maior de tempo.

• A temperatura ambiente pode estar muito elevada. Esta situação é perfeitamente normal.

• O frigorífico foi ligado à tomada há pouco tempo ou carregado com alimentos. O arrefecimento total do frigorífico pode demorar mais do que duas horas.

• Podem ter sido colocadas recentemente grandes quantidades de alimentos quentes no frigorífico. Os alimentos quentes obrigam a um funcionamento mais vigoroso do frigorífico até que alcance a temperatura segura de armazenamento.

• As portas podem estar a ser abertas frequentemente ou foram deixadas entreabertas por longo tempo. O ar quente que entrou no frigorífico faz com que o mesmo tenha que funcionar por períodos mais longos. Abra as portas com menos frequência.

• A porta do compartimento do frigorífico ou do congelador pode ter sido deixada entreaberta. Verifique se as portas estão completamente fechadas.

• O frigorífico está ajustado para uma temperatura muito baixa. Ajuste a temperatura do frigorífico para um grau mais quente e aguarde até que a temperatura seja atingida.

• O vedante da porta do frigorífico ou do congelador pode estar sujo, gasto, roto ou não ajustado correctamente. Limpe ou substitua o vedante. O vedante danificado/roto faz com que o frigorífico funcione por um período de tempo maior para que mantenha a temperatura actual. A temperatura do congelador está muito baixa, enquanto que a temperatura do frigorífico é suficiente.

• A temperatura do congelador está ajustada para uma temperatura muito baixa. Ajuste a temperatura do congelador para um grau mais quente e verifique. A temperatura do refrigerador está muito baixa, enquanto que a temperatura do congelador é suficiente.

• A temperatura do refrigerador pode ter sido ajustada para uma temperatura muito baixa. Ajuste a temperatura do refrigerador para um grau mais quente e verifique. Os alimentos guardados nas gavetas do compartimento do refrigerador estão congelados.

• A temperatura do refrigerador pode ter sido ajustada para uma temperatura muito baixa. Ajuste a temperatura do refrigerador para um grau mais quente e verifique. A temperatura no refrigerador ou no congelador é muito alta.

• A temperatura do refrigerador pode ter sido ajustada para um grau muito alto. O ajuste do refrigerador tem efeito na temperatura do congelador. Altere a temperatura do refrigerador ou do congelador até que a temperatura do refrigerador ou do congelador atinja um nível suficiente.

• As portas podem estar a ser abertas frequentemente ou foram deixadas entreabertas por longo tempo; abra-as menos frequentemente.

• A porta poderá ter sido deixadaentreaberta; feche-a completamente.

• Podem ter sido colocadas recentemente grandes quantidades de alimentos quentes no frigorífico. Aguarde até que o refrigerador ou o congelador atinja a temperatura desejada.

• O frigorífico pode ter sido ligado à tomada há pouco tempo. O total arrefecimento do frigorífico leva tempo.PT

O ruído de funcionamento aumenta quando o frigorífico está a funcionar.

• O desempenho de funcionamento do frigorífico pode variar devido às alterações na temperatura ambiente. Esta situação é normal e não é um problema. Vibrações ou ruído.

• O piso não está nivelado ou não é resistente. O frigorífico balança quando deslocado lentamente. Certifique-se de que o piso é suficientemente forte para suportar o frigorífico, e nivelado.

• O ruído pode ser causado pelos itens colocados sobre o frigorífico. Os itens sobre o topo do frigorífico devem ser removidos. Há ruídos que surgem do frigorífico como líquidos a verter ou gotejar.

• Os fluxos de gás e líquidos acontecem conforme os princípios de funcionamento do seu frigorífico. Esta situação é normal e não é um problema. Há um ruído parecido com o vento a soprar.

• As ventoinhas são utilizadas para arrefecer o frigorífico. Esta situação é normal e não é um problema. Condensação nas paredes internas do frigorífico.

• O tempo quente e húmido aumenta a formação de gelo e de condensação. Esta situação é normal e não é um problema.

• As portas poderão ter sido deixadas entreabertas; certifique-se que as mesmas estão completamente fechadas.

• As portas podem estar a ser abertas frequentemente ou foram deixadas entreabertas por longo tempo; abra-as menos frequentemente. Há ocorrência de humidade no exterior do frigorífico ou entre as portas.

• Poderá existir humidade no ar; isto é bastante normal no tempo húmido. Quando a humidade for menor, a condensação irá desaparecer. Maus odores dentro do frigorífico.

• O interior do frigorífico deve ser limpo. Limpe o interior do frigorífico com uma esponja, água morna ou água com gás.

• Alguns recipientes ou materiais de embalagem podem provocar cheiros. Utilize um recipiente diferente ou um material de embalagem de marca diferente. A porta não está fechada.

• Os pacotes de alimentos podem impedir o fecho da porta. Coloque de outra forma as embalagens que estão a obstruir a porta.

• O frigorífico não está completamente na vertical no pavimento e balanceia quando ligeiramente movido. Ajuste os parafusos de elevação.

• O piso não é sólido ou não está nivelado. Certifique-se de que o piso está nivelado e capaz de suportar o frigorífico. As gavetas para frutos e legumes estão bloqueadas.

• Os alimentos podem estar a tocar o tecto da gaveta. Arrume novamente os alimentos na gaveta.FA
