MANUAL DE UTILIZADOR CFBC 3160 A CANDY

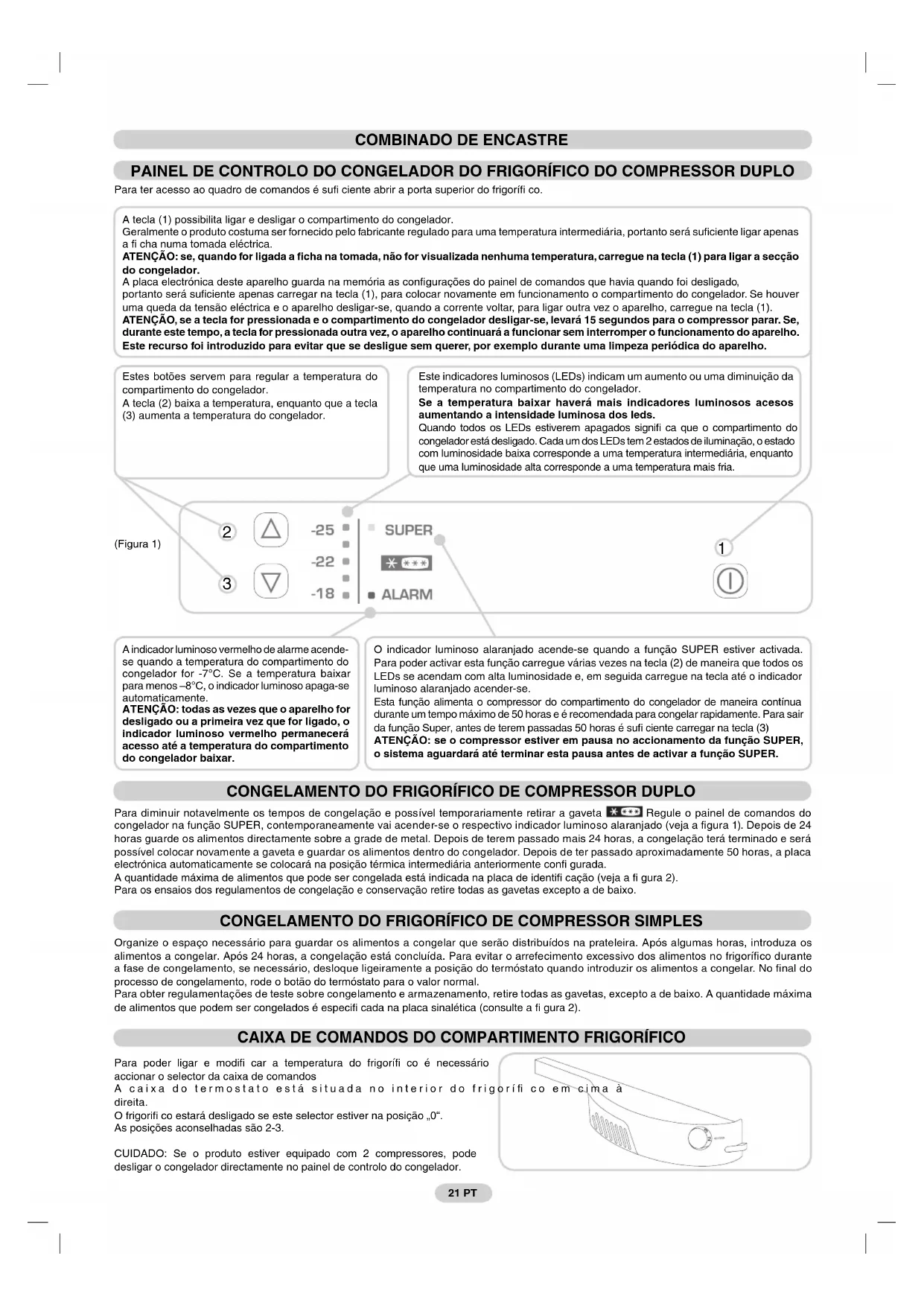

20PAINEL DE CONTROLO DO CONGELADOR DO FRIGORÍFICO DO COMPRESSOR DUPLO Para ter acesso ao quadro de comandos é sufi ciente abrir a porta superior do frigorífi co.

CONGELAMENTO DO FRIGORÍFICO DE COMPRESSOR DUPLO Para diminuir notavelmente os tempos de congelação e possível temporariamente retirar a gaveta Regule o painel de comandos do

congelador na função SUPER, contemporaneamente vai acender-se o respectivo indicador luminoso alaranjado (veja a fi gura 1). Depois de 24

horas guarde os alimentos directamente sobre a grade de metal. Depois de terem passado mais 24 horas, a congelação terá terminado e será

possível colocar novamente a gaveta e guardar os alimentos dentro do congelador. Depois de ter passado aproximadamente 50 horas, a placa

electrónica automaticamente se colocará na posição térmica intermediária anteriormente confi gurada.

A quantidade máxima de alimentos que pode ser congelada está indicada na placa de identifi cação (veja a fi gura 2).

Para os ensaios dos regulamentos de congelação e conservação retire todas as gavetas excepto a de baixo.

CAIXA DE COMANDOS DO COMPARTIMENTO FRIGORÍFICO Para poder ligar e modifi car a temperatura do frigorífi co é necessário

accionar o selector da caixa de comandos

A caixa do termostato está situada no interior do frigorífi co em cima à

O frigorifi co estará desligado se este selector estiver na posição „0“.

As posições aconselhadas são 2-3.

CUIDADO: Se o produto estiver equipado com 2 compressores, pode

desligar o congelador directamente no painel de controlo do congelador.

Estes botões servem para regular a temperatura do

compartimento do congelador.

A tecla (2) baixa a temperatura, enquanto que a tecla

(3) aumenta a temperatura do congelador.

A indicador luminoso vermelho de alarme acende-

se quando a temperatura do compartimento do

congelador for -7°C. Se a temperatura baixar

para menos –8°C, o indicador luminoso apaga-se

ATENÇÃO: todas as vezes que o aparelho for

desligado ou a primeira vez que for ligado, o

indicador luminoso vermelho permanecerá

acesso até a temperatura do compartimento

do congelador baixar.

O indicador luminoso alaranjado acende-se quando a função SUPER estiver activada.

Para poder activar esta função carregue várias vezes na tecla (2) de maneira que todos os

LEDs se acendam com alta luminosidade e, em seguida carregue na tecla até o indicador

luminoso alaranjado acender-se.

Esta função alimenta o compressor do compartimento do congelador de maneira contínua

durante um tempo máximo de 50 horas e é recomendada para congelar rapidamente. Para sair

da função Super, antes de terem passadas 50 horas é sufi ciente carregar na tecla (3)

ATENÇÃO: se o compressor estiver em pausa no accionamento da função SUPER,

o sistema aguardará até terminar esta pausa antes de activar a função SUPER.

21 PT Este indicadores luminosos (LEDs) indicam um aumento ou uma diminuição da

temperatura no compartimento do congelador.

Se a temperatura baixar haverá mais indicadores luminosos acesos

aumentando a intensidade luminosa dos leds.

Quando todos os LEDs estiverem apagados signifi ca que o compartimento do

congelador está desligado. Cada um dos LEDs tem 2 estados de iluminação, o estado

com luminosidade baixa corresponde a uma temperatura intermediária,

que uma luminosidade alta corresponde a uma temperatura mais fria.

A tecla (1) possibilita ligar e desligar o compartimento do congelador.

Geralmente o produto costuma ser fornecido pelo fabricante regulado para uma temperatura intermediária, portanto será sufi ciente ligar apenas

a fi cha numa tomada eléctrica.

ATENÇÃO: se, quando for ligada a fi cha na tomada, não for visualizada nenhuma temperatura, carregue na tecla (1) para ligar a secção

A placa electrónica deste aparelho guarda na memória as confi gurações do painel de comandos que havia quando foi desligado,

portanto será sufi ciente apenas carregar na tecla (1), para colocar novamente em funcionamento o compartimento do congelador. Se houver

uma queda da tensão eléctrica e o aparelho desligar-se, quando a corrente voltar, para ligar outra vez o aparelho, carregue na tecla (1).

ATENÇÃO, se a tecla for pressionada e o compartimento do congelador desligar-se, levará 15 segundos para o compressor parar. Se,

durante este tempo, a tecla for pressionada outra vez, o aparelho continuará a funcionar sem interromper o funcionamento do aparelho.

Este recurso foi introduzido para evitar que se desligue sem querer, por exemplo durante uma limpeza periódica do aparelho.

COMBINADO DE ENCASTRE CONGELAMENTO DO FRIGORÍFICO DE COMPRESSOR SIMPLES Organize o espaço necessário para guardar os alimentos a congelar que serão distribuídos na prateleira. Após algumas horas, introduza os

alimentos a congelar. Após 24 horas, a congelação está concluída. Para evitar o arrefecimento excessivo dos alimentos no frigorífi co durante

a fase de congelamento, se necessário, desloque ligeiramente a posição do termóstato quando introduzir os alimentos a congelar. No fi nal do

processo de congelamento, rode o botão do termóstato para o valor normal.

Para obter regulamentações de teste sobre congelamento e armazenamento, retire todas as gavetas, excepto a de baixo. A quantidade máxima

de alimentos que podem ser congelados é especifi cada na placa sinalética (consulte a fi gura 2).DESCONGELAÇÃO

A Descongelação do compartimento do frigorifi co ocorre automáticamente durante as

pausas do compressor.

A presença de uma camada fi na de gelo ou de gotas de água durante o funcionamento

pode ser considerada normal.

É importante manter a conduta de descarga sempre limpa e evitar guardar os alimentos

encostados na parede da cela.

É Aconselhável descongelar a zona congelador quando a camada de gelo ultrapassar

Obs.: Nesta posição há a placa de identifi cação que contém os dados a serem

comunicados à assistência técnica, se houver uma avaria.

Importante: Na presença de uma temperatura ambiente muito quente, pode ser que este aparelho funcione continuamente,

com a consequente formação anómala de gelo na parede de fundo da cela frigorífera. Nestes casos será necessário colocar o

selector do frigorífi co em números mais baixos (1-2).

ESCOAMENTO DE ÁGUA O congelador é equipado com um sistema de descarga da água de degelo.

Este sistema é constituído por:

Um tabuleiro para descongelação de água, que deve de ser retirado para que a água

possa escorrer para um recipiente.“

Um reservatório de escoamento (não fornecido).

INVERSÃO DA DIRECÇÃO DE ABERTURA DAS PORTAS Retire a cavilha e o respectivo anel

da travessa superior.

Retire a porta superior.

Desmonte o fecho central e as

respectivas anilhas.

Retire a porta inferior.

Retire a cavilha do fecho interior da

direita e monte-a outra vez mas no fecho

inferior da esquerda.

Inverta no móvei a coberta de engate

Monte outra vez os fechos e as

portas trabalhando de baixo para cima

22 PTENCAIXAR O APARELHO NA COLUNA Prenda a guarnição fornecida juntamente com o aparelho do

lado oposto aos fechos.

Coloque o aparelho na coluna, encostando-o do lado oposto

23 PT Faça aderir perfeitamente a esquadrinha

superior do aparelho no móvel.

Prenda a parte superior do aparelho no

móvel, utilizando os parafusos fornecidos.

Prenda parte inferior do aparelho

utilizando os parafusos fornecidos.

Aplique a grade de ventilação encaixando-a

. Desaperte os parafusos de fi xação do

fecho central da direita.

Coloque a placa perto da coluna.

Aperte a esquadrinha na coluna

utilizando os parafusos fornecidos.

Aperte os parafusos de fi xação do

fecho central da direita.

Realize as mesmas operações na

esquadrinha central da esquerda.

MEDIDAS DO PRODUTO E DO COMPARTIMENTO DE ENCAIXARFIXAR AS PORTAS NA COLUNA ENCAIXE NAS PORTAS DO APARELHO PRECAUÇÕES PARA UM FUNCIONAMENTO CERTO Depois de ter encaixado o aparelho, posicione a parte traseira da coluna

encostada na parede, de maneira que impeça o acesso ao compartimento

Para um funcionamento correcto do aparelho é indespensável uma

circulação de ar ser, de maneira a arrefecer o condensador que é situado

na parte traseira do aparelho.

A propósito disto, a coluna deve ser equipada com uma chaminé na

traseira, cuja abertura para cima não deve ser obstruída, e com uma fenda

na parte dianteira que será coberta por uma grade de ventilação.

Este aparelho é equipado com dispositivos para fi xar as portas do

aparelho nas da coluna (patins de tracção).

Abra as portas da coluna de encaixar e do frigorífi co. Posicione

a tracção de engate sobre o patim e, em seguida, prenda-a na porta

Marque os pontos para prender os parafusos e perfure-os com uma

broca de 2,5 de diâmetro.

Ligue a porta do aparelho na porta do móvel usando como

referências as abas de tracção.

Medidas dos encaixes da coluna.

Medidas do espaço a ser deixado entre a coluna e o tecto.

Prenda o patim na parte interior da porta da coluna de encaixar na

altura que desejar e a aproximadamente 20 mm. da aresta exterior
