MANUALE UTENTE CFBC 3160 A CANDY

Questi pulsanti permettono di impostare la temperatura

Il pulsante (2) diminuisce la temperatura, mentre il

pulsante (3) alza la temperatura del congelatore.

La spia rossa dell‘Allarme si accende quando la

temperatura del vano freezer è di 7°C. Qualora

la temperatura scenderà sotto i -8°C, la spia si

spegnerà automaticamente.

ATTENZIONE: Ogni qual volta il prodotto

venga spento per un lungo periodo o si avvia

per la prima volta, la spia rossa si accenderà

fi no a quando la temperatura del vano freezer

La spia arancio si accende quando la funzione SUPER è attivata. Per poter attivare questa

funzione premere ripetutamente il pulsante (2) in modo che tutti i LED si accendano con alta

luminosità e quindi premere nuovamente il tasto fi no a che la spia arancio si illumini.

Questa funzione alimenta il compressore del vano freezer in modo continuo per un tempo

massimo di 50 ore ed è indicata per effettuare congelazioni rapide. Per uscire dalla funzione

Super, prima che siano trascorse 50 ore è suffi ciente premere il pulsante (3).

ATTENZIONE: Se il compressore è in pausa all‘azionamento della funzione SUPER,

il sistema ultimerà la suddetta pausa prima di attivare la funzione SUPER.

1 IT Queste spie luminose (LED) indicano l‘aumento o la diminuzione della

temperatura nel vano freezer.

La temperatura diminuisce con l‘aumento delle spie accese e con l‘aumento

dell‘intensità luminosa dei led.

Quando tutti i LED sono spenti il vano freezer è spento. Ogni LED ha 2 stati

di accensione, lo stato di bassa luminosità corrisponde ad una temperatura

intermedia, mentre un’alta luminosità corrisponde ad una temperatura più

Il tasto (1 ) permette l‘accensione o lo spegnimento del vano freezer.

Generalmente il prodotto viene fornito dalla casa produttrice con una temperatura intermedia, è necessario quindi solo inserire la spina nella

presa della corrente elettrica.

ATTENZIONE: Nel caso in cui all‘inserimento della spina di rete non venga visualizzata alcuna temperatura, premere il pulsante (1)

per accendere la sezione freezer.

La scheda elettronica di questo prodotto memorizza le impostazioni del pannello comandi impostate al momento dello spegnimento, sarà dunque

necessario solo digitare il tasto (1), per far funzionare nuovamente il vano freezer.

Nel caso in cui si verifìchi un calo di tensione elettrica e il prodotto sia spento, una volta che la corrente sia ripristinata il prodotto andrà riavviato

premendo il tasto (1).

ATTENZIONE: Qualora il pulsante venga premuto e il vano freezer venga spento, occorrono 15 secondi prima che il compressore si

fermi. Se durante questo lasso di tempo il pulsante viene ripremuto, il prodotto continuerà a funzionare senza un’interruzione del

funzionamento dell‘apparecchio. Questo accorgimento è stato introdotto per evitare spegnimenti accidentali, ad esempio durante la

periodica pulizia dei prodotto.

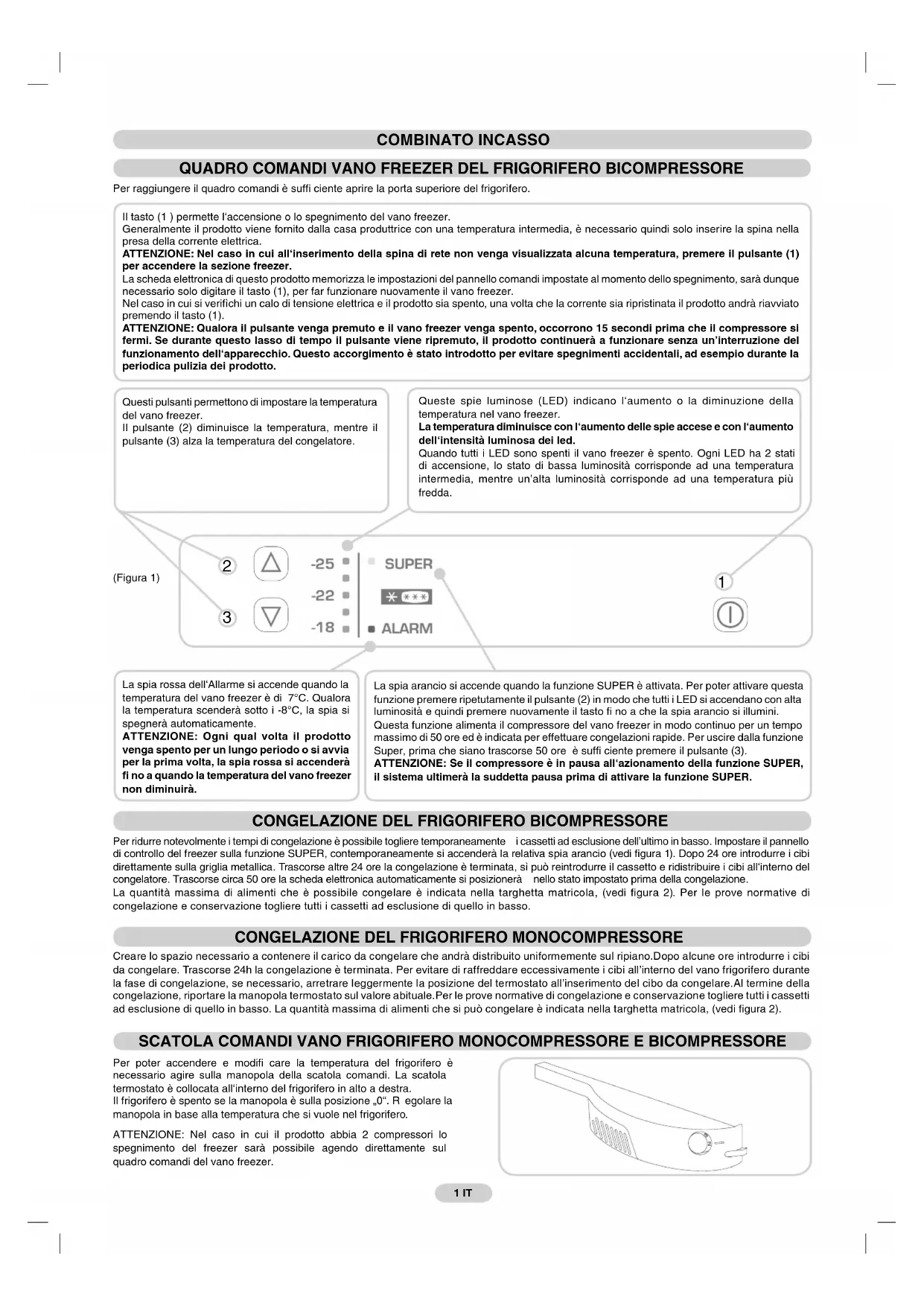

QUADRO COMANDI VANO FREEZER DEL FRIGORIFERO BICOMPRESSORE Per raggiungere il quadro comandi è suffi ciente aprire la porta superiore del frigorìfero.

COMBINATO INCASSO SCATOLA COMANDI VANO FRIGORIFERO MONOCOMPRESSORE E BICOMPRESSORE Per poter accendere e modifi care la temperatura del frigorifero è

necessario agire sulla manopola della scatola comandi. La scatola

termostato è collocata all‘interno del frigorifero in alto a destra.

Il frigorifero è spento se la manopola è sulla posizione „0“. R

manopola in base alla temperatura che si vuole nel frigorifero

ATTENZIONE: Nel caso in cui il prodotto abbia 2 compressori lo

spegnimento del freezer sarà possibile agendo direttamente sul

quadro comandi del vano freezer.

CONGELAZIONE DEL FRIGORIFERO BICOMPRESSORE Per ridurre notevolmente i tempi di congelazione è possibile togliere temporaneamente

i cassetti ad esclusione dell’ultimo in basso

. Impostare il pannello

di controllo del freezer sulla funzione SUPER, contemporaneamente si accenderà la relativa spia arancio (vedi fi gura 1). Dopo 24 ore introdurre i cibi

direttamente sulla griglia metallica. Trascorse altre 24 ore la congelazione è terminata, sì può reintrodurre il cassetto e ridistribuire i cibi all‘interno del

congelatore. Trascorse circa 50 ore la scheda elettronica automaticamente si posizionerà

nello stato impostato prima della congelazione

La quantità massima di alimenti che è possibile congelare è indicata nella targhetta matricola, (vedi fi gura 2). Per le prove normative di

congelazione e conservazione togliere tutti i cassetti ad esclusione di quello in basso.

CONGELAZIONE DEL FRIGORIFERO MONOCOMPRESSORE Creare lo spazio necessario a contenere il carico da congelare che andrà distribuito uniformemente sul ripiano.Dopo alcune ore introdurre i cibi

da congelare. Trascorse 24h la congelazione è terminata. Per evitare di raffreddare eccessivamente i cibi all’interno del vano frigorifero durante

la fase di congelazione, se necessario, arretrare leggermente la posizione del termostato all’inserimento del cibo da congelare.Al termine della

congelazione, riportare la manopola termostato sul valore abituale.Per le prove normative di congelazione e conservazione togliere tutti i cassetti

ad esclusione di quello in basso. La quantità massima di alimenti che si può congelare è indicata nella targhetta matricola, (vedi fi gura 2).SBRINAMENTO

Lo sbrinamento della cella frigo avviene automaticamente durante le pause del

La presenza di un lieve strato di brina o dì gocce di acqua durante il funzionamento è

da considerarsi normale.

E’ importante mantenere sempre pulito il condotto di scarico ed evitare di porre i cibi a

contatto con la parete della cella.

E’ consigliabile sbrinare la zona congelatore quando lo strato di ghiaccio supera i 3 mm di

N.B. In questa posizione è possibile trovare la targa matrìcola, contenente i dati da

comunicare all‘Assistenza Tecnica qualora si verifi casse un guasto.

Importante: In presenza di temperatura ambiente molto calda, l‘apparecchio potrebbe funzionare in continuo, con conseguente

formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario ruotare la manopola frigo su numeri

IL DRENAGGIO DELL’ACQUA II Congelatore è dotato di un sistema di evacuazione dell‘acqua di sbrinamento.

Tale sistema è costituito da:

Una leva che deve essere rimossa durante lo sbrinamento per permettere il defl usso

Bacinella di raccolta acqua non in dotazione.

INVERSIONE DEL SENSO DI APERTURA DELLE PORTE

2 IT Togliere il perno e la relativa bussola della

Rimuovere la porta superiore.

Smontare la cerniera centrale e le relative

Rimuovere la porta inferiore.

Rimuovere il perno della cerniera inferiore

destra e rimontarlo sulla cerniera inferiore

Invertire sul mobile il coprisquadretta

montato a scatto sulla squadretta.

Rimontare le cerniere e le porte operando

dal basso verso l’alto 1

3INSTALLAZIONE DELL’APPARECCHIO NELLA COLONNA Fissare la guarnizione in dotazione all’apparecchio sul lato

opposto alle cerniere.

Inserire l‘apparecchio nella colonna, accostandolo sul lato

opposto alle cerniere.

3 IT Far aderire perfettamente la squadretta

superiore dell‘apparecchio al mobile.

Bloccare la parte superiore dell‘apparecchio

al mobile, utilizzando le viti in dotazione.

Bloccare la parte inferiore dell’apparecchio

mediante le viti in dotazione.

Applicare a scatto la griglia di aerazione. Allentare le viti di fi ssaggio della cerniera

Avvicinare la squadretta alla colonna.

Avvitare la squadretta alla colonna

mediante le viti in dotazione.

Avvitare le viti di fi ssaggio della cerniera

Effettuare le stesse operazioni sulla

squadretta centrale sinistra.

DIMENSIONI DEL PRODOTTO E DEL VANO DA INCASSOACCOPPIAMENTO DELLE ANTE DELLA COLONNA INCASSO ALLE PORTE DELL’APPARECCHIO PRECAUZIONI PER IL CORRETTO FUNZIONAMENTO Una volta incassato il prodotto, posizionare la parte posteriore della

colonna a contatto con la parete in modo da impedire l‘accesso al vano

Per un corretto funzionamento del prodotto è indispensabile che sia

consentita un‘opportuna circolazione d‘aria in modo da raffreddare il

condensatore che è collocato nella parte posteriore dell‘apparecchio.

A tal proposito la colonna deve essere provvista di un camino posteriore,

la cui apertura verso l’alto non deve essere ostruita e di una fessura

anteriore che verrà coperta da una griglia di areazione.

L‘apparecchio è corredato di dispositivi di accoppiamento delle porte

dell‘apparecchio con le ante della colonna (slitte di traino).

Aprire le porte della colonna incasso e del frigorifero. Posizionare

il traino ad incastro sulla slitta, quindi farlo aderire alla porta del

Contrassegnare i punti di fi ssaggio per le viti e forare con una punta

Collegare la porta dell’apparecchio all’anta del mobile avendo come

riferimenti le asole del traino.

Dimensioni degli scassi della colonna.

Dimensioni dello spazio da lasciare tra la colonna e il soffi tto.

Fissare la slitta nella parte interna dell’anta della colonna incasso

all’altezza desiderata e a circa 20 mm. Dal fi lo esterno della porta.

Bloccare la parte superiore dell‘apparecchio

al mobile, utilizzando le viti in dotazione.
