INSTRUKCJA OBSŁUGI CFBC 3160 A CANDY

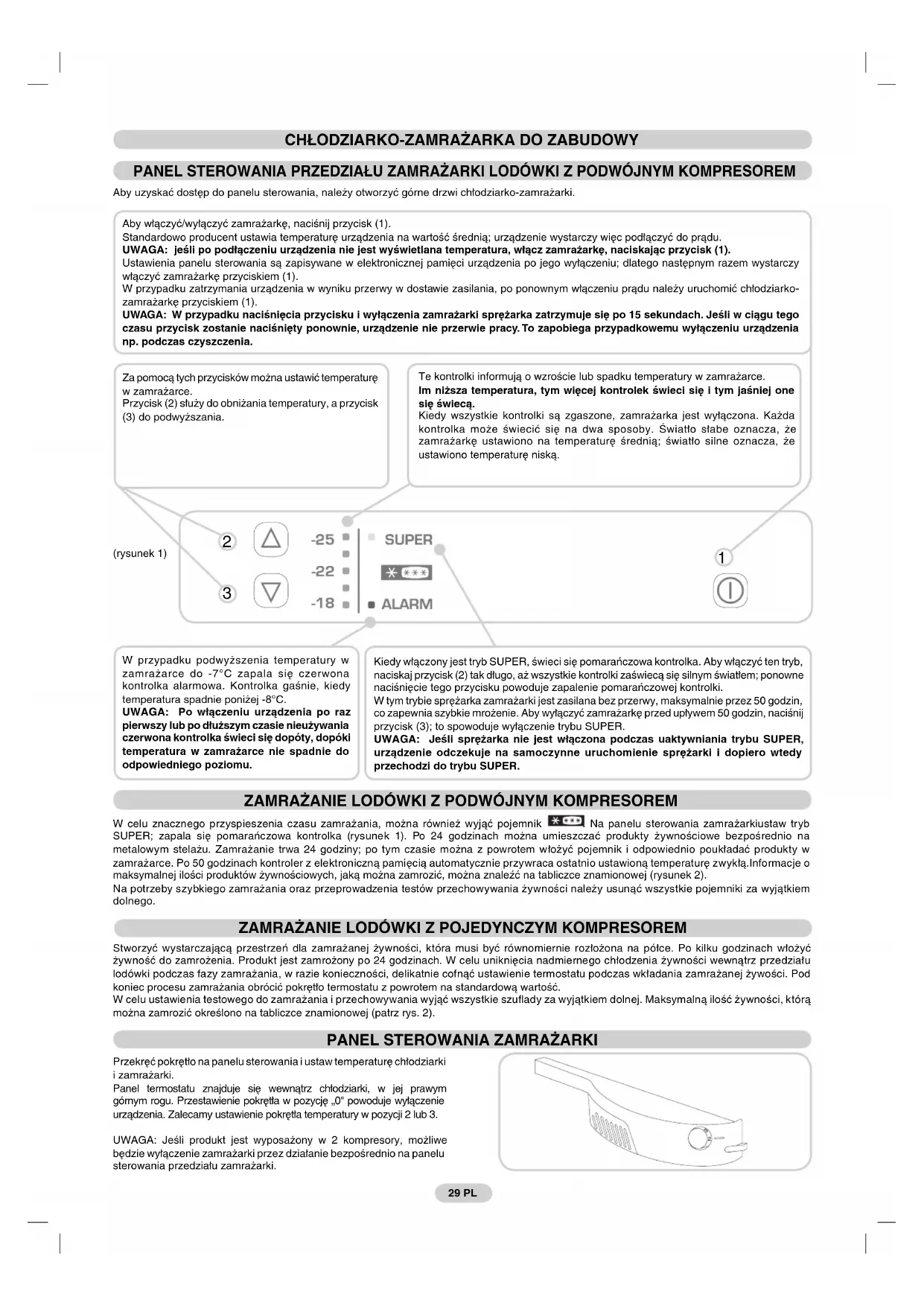

20PANEL STEROWANIA PRZEDZIAŁU ZAMRAŻARKI LODÓWKI Z PODWÓJNYM KOMPRESOREM Aby uzyskać dostęp do panelu sterowania, należy otworzyć górne drzwi chłodziarko-zamrażarki.

ZAMRAŻANIE LODÓWKI Z PODWÓJNYM KOMPRESOREM W celu znacznego przyspieszenia czasu zamrażania, można również wyjąć pojemnik . Na panelu sterowania zamrażarkiustaw tryb

SUPER; zapala się pomarańczowa kontrolka (rysunek 1). Po 24 godzinach można umieszczać produkty żywnościowe bezpośrednio na

metalowym stelażu. Zamrażanie trwa 24 godziny; po tym czasie można z powrotem włożyć pojemnik i odpowiednio poukładać produkty w

zamrażarce. Po 50 godzinach kontroler z elektroniczną pamięcią automatycznie przywraca ostatnio ustawioną temperaturę zwykłą.Informacje o

maksymalnej ilości produktów żywnościowych, jaką można zamrozić, można znaleźć na tabliczce znamionowej (rysunek 2).

Na potrzeby szybkiego zamrażania oraz przeprowadzenia testów przechowywania żywności należy usunąć wszystkie pojemniki za wyjątkiem

PANEL STEROWANIA ZAMRAŻARKI Przekręć pokrętło na panelu sterowania i ustaw temperaturę chłodziarki

Panel termostatu znajduje się wewnątrz chłodziarki, w jej prawym

górnym rogu. Przestawienie pokrętła w pozycję „0" powoduje wyłączenie

urządzenia. Zalecamy ustawienie pokrętła temperatury w pozycji 2 lub 3.

UWAGA: Jeśli produkt jest wyposażony w 2 kompresory, możliwe

będzie wyłączenie zamrażarki przez działanie bezpośrednio na panelu

sterowania przedziału zamrażarki.

Za pomocą tych przycisków można ustawić temperaturę

Przycisk (2) służy do obniżania temperatury, a przycisk

(3) do podwyższania.

W przypadku podwyższenia temperatury w

zamrażarce do -7°C zapala się czerwona

kontrolka alarmowa. Kontrolka gaśnie, kiedy

temperatura spadnie poniżej -8°C.

UWAGA: Po włączeniu urządzenia po raz

pierwszy lub po dłuższym czasie nieużywania

czerwona kontrolka świeci się dopóty, dopóki

temperatura w zamrażarce nie spadnie do

odpowiedniego poziomu.

Kiedy włączony jest tryb SUPER, świeci się pomarańczowa kontrolka. Aby włączyć ten tryb,

naciskaj przycisk (2) tak długo, aż wszystkie kontrolki zaświecą się silnym światłem; ponowne

naciśnięcie tego przycisku powoduje zapalenie pomarańczowej kontrolki.

W tym trybie sprężarka zamrażarki jest zasilana bez przerwy, maksymalnie przez 50 godzin,

co zapewnia szybkie mrożenie. Aby wyłączyć zamrażarkę przed upływem 50 godzin, naciśnij

przycisk (3); to spowoduje wyłączenie trybu SUPER.

UWAGA: Jeśli sprężarka nie jest włączona podczas uaktywniania trybu SUPER,

urządzenie odczekuje na samoczynne uruchomienie sprężarki i dopiero wtedy

przechodzi do trybu SUPER.

29 PL Te kontrolki informują o wzroście lub spadku temperatury w zamrażarce.

Im niższa temperatura, tym więcej kontrolek świeci się i tym jaśniej one

Kiedy wszystkie kontrolki są zgaszone, zamrażarka jest wyłączona. Każda

kontrolka może świecić się na dwa sposoby. Światło słabe oznacza, że

zamrażarkę ustawiono na temperaturę średnią; światło silne oznacza, że

ustawiono temperaturę niską.

Aby włączyć/wyłączyć zamrażarkę, naciśnij przycisk (1).

Standardowo producent ustawia temperaturę urządzenia na wartość średnią; urządzenie wystarczy więc podłączyć do prądu.

UWAGA: jeśli po podłączeniu urządzenia nie jest wyświetlana temperatura, włącz zamrażarkę, naciskając przycisk (1).

Ustawienia panelu sterowania są zapisywane w elektronicznej pamięci urządzenia po jego wyłączeniu; dlatego następnym razem wystarczy

włączyć zamrażarkę przyciskiem (1).

W przypadku zatrzymania urządzenia w wyniku przerwy w dostawie zasilania, po ponownym włączeniu prądu należy uruchomić chłodziarko-

zamrażarkę przyciskiem (1).

UWAGA: W przypadku naciśnięcia przycisku i wyłączenia zamrażarki sprężarka zatrzymuje się po 15 sekundach. Jeśli w ciągu tego

czasu przycisk zostanie naciśnięty ponownie, urządzenie nie przerwie pracy. To zapobiega przypadkowemu wyłączeniu urządzenia

np. podczas czyszczenia.

CHŁODZIARKO-ZAMRAŻARKA DO ZABUDOWY ZAMRAŻANIE LODÓWKI Z POJEDYNCZYM KOMPRESOREM Stworzyć wystarczającą przestrzeń dla zamrażanej żywności, która musi być równomiernie rozłożona na półce. Po kilku godzinach włożyć

żywność do zamrożenia. Produkt jest zamrożony po 24 godzinach. W celu uniknięcia nadmiernego chłodzenia żywności wewnątrz przedziału

lodówki podczas fazy zamrażania, w razie konieczności, delikatnie cofnąć ustawienie termostatu podczas wkładania zamrażanej żywości. Pod

koniec procesu zamrażania obrócić pokrętło termostatu z powrotem na standardową wartość.

W celu ustawienia testowego do zamrażania i przechowywania wyjąć wszystkie szufl ady za wyjątkiem dolnej. Maksymalną ilość żywności, którą

można zamrozić określono na tabliczce znamionowej (patrz rys. 2).ROZMRAŻANIE

Kiedy sprężarka nie pracuje, następuje automatyczne rozmrożenie wnętrza lodówki.

Niewielka ilość lodu lub wody w tylnej części lodówki podczas jej pracy jest zjawiskiem

Należy dbać o to, aby odpływ wody był zawsze czysty. Produkty nie powinny dotykać

tylnej ani bocznych ścianek chłodziarki.

Zalecamy rozmrożenie zamrażarki, gdy grubość warstwy lodu przekracza 3 mm.

Uwaga. Tutaj widoczna jest tabliczka znamionowa. W razie problemów,

kiedy zachodzi konieczność skontaktowania się z serwisem, należy

podać informacje umieszczone na tej tabliczce.

Uwaga: Jeśli temperatura otoczenia jest wysoka, urządzenie może pracować w trybie ciągłym; w takim przypadku na tylnej ściance

zamrażarki gromadzi się lód. W takim przypadku należy ustawić pokrętło na niższą wartość (1-2).

ODPROWADZANIE WODY Urządzenie wyposażone jest w system odprowadzania wody z rozmrażania.

System ten składa się z następujących

listwy wyciąganej tak, aby woda spływała do zbiornika;

zbiornika, do którego odprowadzana jest woda (nie jest dostarczany

PRZENOSZENIE DRZWI CHŁODZIARKO-ZAMRAŻARKI NA PRZECIWNĄ STRONĘ

30 PL Wyjmij czop i tuleję z górnego panelu.

Zdejmij drzwi górne.

Zdejmij środkowy zawias i podkładki.

Zdejmij drzwi dolne.

Wyjmij czop z prawego dolnego zawiasu

i umieść go w lewym dolnym zawiasie.

Odwróć nakładkę uchwytu, która jest

zakładana na zatrzask.

Załóż zawias i drzwi, zaczynając od góry

3INSTALACJA URZĄDZENIA W OBUDOWIE Załóż dołączoną do zestawu maskownicę do urządzenia.

Maskownica powinna znajdować się po przeciwnej stronie zawiasów.

Umieść urządzenie w obudowie, wyrównując do strony

przeciwnej niż strona z zawiasami.

31 PL Upewnij się, że górny uchwyt urządzenia

jest odpowiednio dopasowany do obudowy.

Przykręć górną część urządzenia do

obudowy wkrętami dostarczonymi w zestawie.

Przykręć dolną część urządzenia

wkrętami dostarczonymi w zestawie.

Zamocuj kratkę wentylacyjną. Poluzuj wkręty środkowego prawego

Dosuń płytę blisko do kolumny.

Przykręć uchwyt do obudowy wkrętami

dostarczonymi w zestawie.

Dokręć wkręty środkowego prawego

Powtarzaj te same czynności dla

środkowego lewego zawiasu.

WIELKOŚĆ URZĄDZENIA I OBUDOWYDOPASOWYWANIE DRZWI OBUDOWY DO DRZWI CHŁODZIARKO-ZAMRAŻARKI JAK ZAPEWNIĆ PRAWIDŁOWĄ PRACĘ

URZĄDZENIA Po zamocowaniu urządzenia tył obudowy należy oprzeć o ścianę, tak aby

nie było dostępu do mechanizmu sprężarki.

Dla zapewnienia prawidłowej pracy chłodziarko-zamrażarki sprężarka

znajdująca się na dole urządzenia musi być odpowiednio chłodzona,

dlatego należy zapewnić odpowiedni obieg powietrza.

W tylnej części obudowy musi znajdować się ujście z otworem u góry; nie

może ono być zasłonięte. Również z przodu musi znajdować się ujście;

jest ono zakryte kratką wentylacyjną.

Urządzenie jest dostarczane z mocowaniami (suwnice i uchwyty

przesuwne), za pomocą których można dopasować drzwi chłodziarko-

zamrażarki do drzwi obudowy.

Otwórz drzwi obudowy i chłodziarki. Umieść uchwyt przesuwny na

suwnicy i dokręć go do drzwi urządzenia.

Zaznacz miejsca otworów na wkręty i wywierć otwory o średnicy

Przymocuj drzwi urządzenia do drzwi obudowy, wykorzystując

otwory na uchwycie przesuwnym.

Wielkość wycięć w obudowie.

Odstęp między obudową a sufi tem.

Zamocuj suwnicę wewnątrz drzwi obudowy na żądanej wysokości.

Suwnica powinna znajdować się w odległości ok. 20 mm od

zewnętrznej krawędzi drzwi.
