STM 1521 VRHA - Refrigerador HOTPOINT-ARISTON - Manual de utilização gratuito

Tipo de produto	Frigorífico combinado
Marca	HOTPOINT-ARISTON
Modelo	STM 1521 VRHA
Alimentação elétrica	220-240 V, 50 Hz
Potência máxima	150 W
Funções principais	Refrigeração com degelo automático, congelação, sistema Pure Wind, prateleiras ajustáveis, reversibilidade das portas
Manutenção e limpeza	Limpeza com água morna e bicarbonato de sódio ou sabão neutro; degelo manual do congelador se gelo > 5 mm; limpeza periódica do orifício de drenagem de água
Segurança	Ligação à terra obrigatória; não usar extensões nem tomadas múltiplas; não tocar nas partes refrigerantes; desligar antes da limpeza
Peças sobressalentes e reparabilidade	Lâmpada de iluminação substituível (15 W ou 25 W); vedantes da porta; peças sobressalentes disponíveis no serviço pós-venda autorizado
Informações gerais	Manual de instruções incluído; disponível em vários idiomas; aparelho destinado a uso doméstico

Perguntas frequentes - STM 1521 VRHA HOTPOINT-ARISTON

O que fazer se a iluminação interior não acender?

Verifique se a ficha está bem ligada e se a alimentação elétrica funciona. Se o problema persistir, a lâmpada pode estar queimada. Desligue o aparelho, desmonte a tampa de proteção e substitua a lâmpada por uma do mesmo tipo (15 W ou 25 W).

Como ajustar a temperatura do frigorífico?

Utilize o botão de REGULAÇÃO DA TEMPERATURA no interior do compartimento frigorífico. A posição 1 é a menos fria, a posição 5 a mais fria. Uma posição intermédia é recomendada para uso normal.

Porque se acumula água no fundo do frigorífico?

O orifício de drenagem da água de degelo está provavelmente entupido. Limpe-o periodicamente com um limpa-cachimbos ou um pequeno objeto não metálico para permitir que a água escoe normalmente.

Como descongelar o congelador?

Quando a camada de gelo ultrapassar 5 mm, coloque o botão de temperatura na posição de paragem (OFF), embrulhe os alimentos congelados em papel e coloque-os num local fresco. Deixe a porta aberta até o gelo derreter. Pode acelerar o processo colocando recipientes com água morna no interior. Não utilize objetos pontiagudos.

Como inverter a abertura das portas?

O manual indica que a reversibilidade das portas é possível. Siga as instruções detalhadas no manual de instalação. Geralmente, é necessário desmontar as dobradiças e reposicioná-las do outro lado. Guarde as peças desmontadas.

O que fazer se o motor funcionar continuamente?

Verifique se a porta está bem fechada, se os vedantes estão em bom estado e se a temperatura ambiente não está muito elevada. Evite abrir a porta com demasiada frequência e armazenar grandes quantidades de alimentos quentes. Se o problema persistir, baixe a posição do termóstato.

Como limpar o aparelho?

Desligue o aparelho. Limpe o exterior e o interior com uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Não utilize solventes, produtos abrasivos ou amoníaco. Os acessórios amovíveis podem ser mergulhados em água quente com sabão.

Porque se forma gelo ou gotículas de água na parede traseira?

É normal: a parede traseira está alternadamente coberta de gelo ou gotículas conforme o ciclo do compressor. Isso faz parte do funcionamento normal do sistema de degelo automático.

O que fazer em caso de corte de energia?

Não abrir a porta do congelador. Os produtos ultracongelados e congelados conservam-se sem problema durante 9 a 14 horas aproximadamente. Se o corte durar mais tempo, consuma os alimentos rapidamente.

Como substituir a lâmpada de iluminação?

Desligue o aparelho. Desmonte a tampa de proteção conforme indicado no manual. Substitua a lâmpada por uma do mesmo tipo, cuja potência corresponda à indicada na tampa (15 W ou 25 W). Monte novamente a tampa e ligue o aparelho.

MANUAL DE UTILIZADOR STM 1521 VRHA HOTPOINT-ARISTON

1 = menos frío
5 = mas frio

• Verifique si la anomália peut ser resuelta por ud. mismo (ver Anomalías y Solutiones).
• Se, apesar de todos os controlos, o aparecido não funciona e a anomalia que notou Continuing a verificar-se, chamar o Centro de Assistência Tecnica mais proxies.

Comunique:

Posicionamento e ligaçao

Reversibility da abertura das portas

Descrição do aparelho, 53

Visao geral

Acessórios, 54

Inicioeutilização,55-56

Iniciar o aparelho

Sistema de refrigeracao

Utilize melhor o frigorifico

Utilize melhor o congelador

Manutenção eeguardados, 57

Evite bolor e maus cheiros

Degelar o aparelho

Substituicao da lampada

Precauções e conselhos, 58

Segurarçageral

Eliminação

Economizar e respeitar o meio ambiente

Anomalias e soluções, 59

Assistência, 60

Hotpoint

ARISTON

P

! É importante guardar este folheto para poder consulá-lo a qualquer momento. No caso de vend, cessão ou mudança, assegure-se que o mesmo permança jusqu o aparelho para informar ao novo propriétário sobre o acontecimiento e as suas respectivas advertências.

! Leia com atençao as instruções: há informações importantes sobre a instalação, a utilização e a segurarca.

Posicionamento e ligaçao

Posicionamento

1. Posizione o aparelho num ambiente bem ventilado e não humido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitize de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuiren.
3. Deixe uma distança deleo menos 10cm,entre a parte superior do aparelho e os moveris que houver acima, e deleo menos 5cm. entre as laterais e os moveris/paredes aois lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eletrico).
5. Para manter uma distência ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguido as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rigido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eletrica

Depois do transporte, posicao o aparecido na vertical e aguarde pelo menos 3 horas antes de ligar o Sistema eletrico. Antes de colocar a ficha na tomada eletrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leiisagem;
• a tomada tenha a capacidade de suportar oarga maxima. de potencia da区内a, indica na placad e identificacao situada no compartmento frigorico em baixo a esquerda (p. ex.: 150 W);
• a tensão de alimentação está entre os valuores indicados na placá de identificacao, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compativel com a ficha do aparelho. Em caso contrario peça a substituição da ficha a um técnico autorizzato (veja a Assistência); não utilize extensoes nem tomadas multiplas.

!Com o aparelho instalado, deve ser fácil o acesso ao cabo eletrico e a tomada eletrica.

! O cabo não deve ser dobrado nem sofrer pressões.
! O cabo deve ser verificado periodicamente e substituindo somente por&Tecnicos autorizados (veja aAssistencia).
! A Empresa exime-se de qualquer responsabilitadse se estas regras nao forem obedecidas.

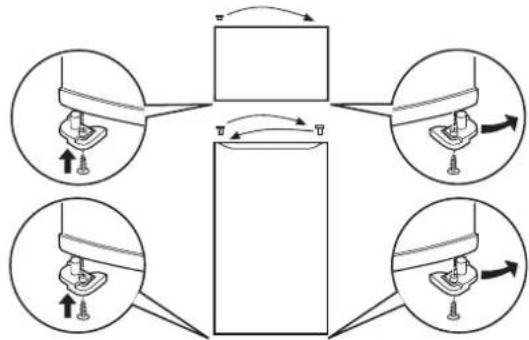

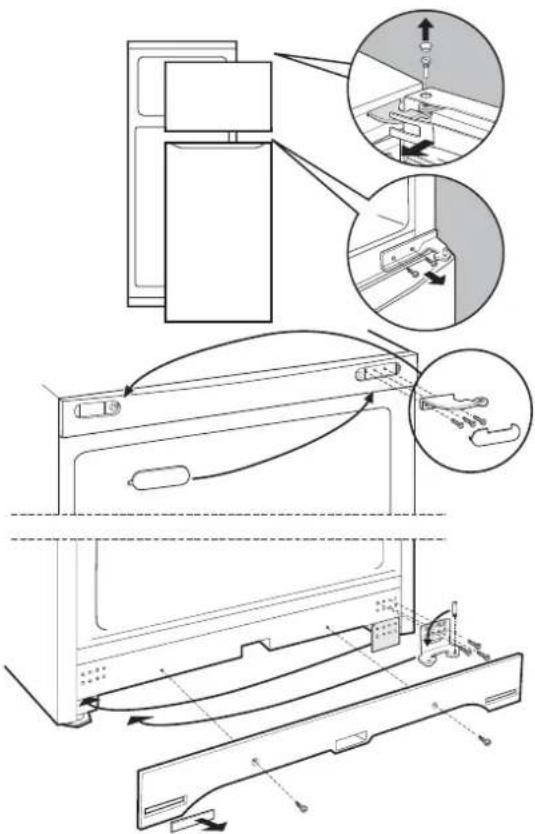

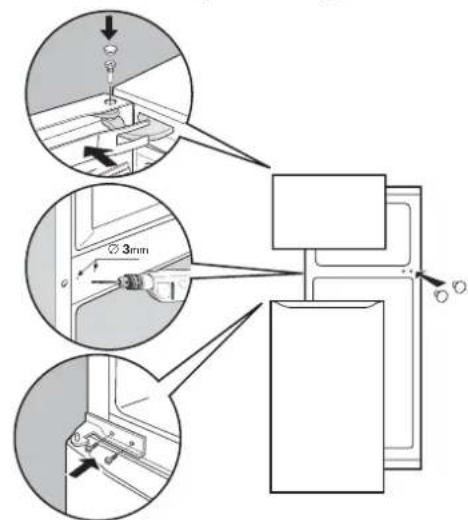

Reversibility da abertura das portas

1

2

3

4

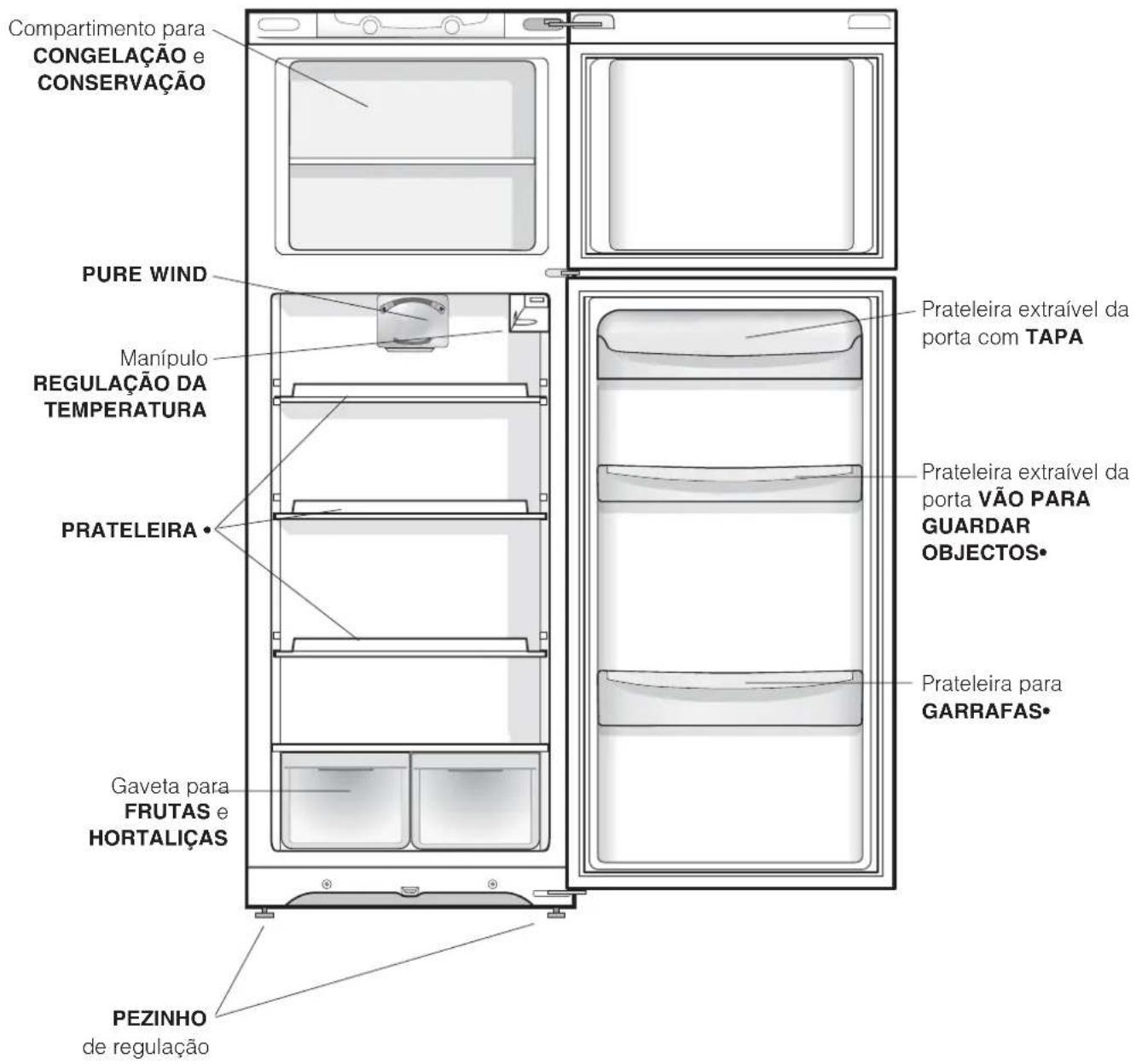

Visão geral

Estas instruções sobre a utilização são validas para various modelos, portanto é possevel que na figura haja porcenores differentes do aparecido que adquiriu. Ha uma descrição dos assuntos mais complexos nas páginas seguides.

• Variaveis em número e/ou na posicao.

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça

as instruções para a instalação (veja a Instalização).

! Antes de ligar o aparelho limpe bem os compartmentos

e os acessórios com agua morna e bicarbonato.

1. Ligue a ficha numa tomada eletrica e assegure-se que a lampada de iluminação interna.
2. Rode o selector para A REGULAÇÃO DA TEMPERATURA num valor medio. Depois de algumas horas sera possivel guardar alimentos no frigorífico.

Regulação da temperatura

A temperatura no interior do compartmento frigorifico regula-se automaticamente em funcao da posicao do botao para a regulação da temperatura.

1 = menos frio
5=mais frio.

É aconselhado em todo o caso uma posicao média Para fazer o espaço a disposicao e melhorar a aparência do aparelho, o mesmo tem a "parte refrigeradora" situada no interior do pailen traseiro do compartmento frigorífico. Este pailen, durante o funciona, está coberto de gelo, ou de gotinhas de água, dependendo se o compressor estiver a funcionar ou em pausa. Não se preocupe com isto! O frigorífico está a funcionar de modo normal.

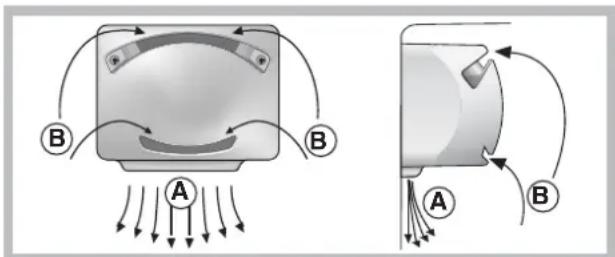

PURE WIND

Pode ser reconhecido pela Presence do dispositivo na parede superior do compartmento frigorífico (veja a figura).

Pure Wind optimiza ao máximo a circulacao do ar, melhorando a eficacia do evaporador e aidando a alcancar mais rapidamente a temperatura correcta no interior do frigorico antes cada abertura.

O ar soprado (A) arrefece em contacto com a parede fria, quando que o ar mais quente (B) é aspirado (veja a figura).

A parede posterior presente-se coberta de gelo ou

gotinhas de agua, conforme o compressor esteja em funciona ou em pausa.

Se configurar-se o selector de FUNCIONAMENTO DO FRIGORÍFICO em valores altos, com grandes quantidades de alimentos e com uma temperatura ambiente alta, o aparecido poderá funciona continuamente, e favorecer uma formação excessiva de gelo e consumos de electricidade excessivos: para evitar isto, colque o selector em_valores mais baixos (o gelo sera derretido automaticamente).

PRATELEIRAS: vidro ou de grade.

Podem ser extradas e tem altitude regulavel mediating as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altitude não é necessarioutarir inteiramente a prateleira.

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição).
• Coloque somente alimentos frios ou levamente mornos, mas não quentes (veja Precauções e conselho).
• Lembre-se que os alimentos cozidos não se mantem mais tempo do que os crus.
• Não guararde liquidos em recipientes destampedos: poderão provocar aumento de humidade com consequente formação de condensação.

Utilize melhor o congelador

• Não congele novamente alimentos que estiverem a descongellar-se ou descongelados;"These alimentos devem ser cozidos para ser consumados (dento de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; devem ser guardados sobre a grade do compartmento congelador, se possivel encostados nas paredes (laterais e traseiras) nas quais a temperatura descent abaixo de - 18^ e garantue uma boa velocidade de congelação.
• Não coloque no congelador garrafas de vidro contendo liquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade Tmaxa diaria de alimentos a ser congelada é indica na placac de identificacao, situada no compartmento frigorico, embaixo à esquerda (por exemple: Kg/24h 4).

!Durante a congelação eviteAbrir a porta.

!Em caso de interrupcao de corrente ou de avaria, nao abra a porta do congelador: esta maneira os alimentos congelados em casa ou industriais nao sofrerao alteracoes durante aproximamente 9 14 horas.

! Se durante muito tempo, a temperatura ambientepermanecer inferior a 14^, não se chegaraplamente as temperatas necessarias para umalonga conservacao no compartmento congelador eportanto, o periodo de conservacao sera reduzido.

Manutençao eeguardados

P

Durante as operacoes de limpeza e manutencao é necessario isolar o aparelho da rede electrica:
Nao esuficiente colocar os selectores de regulação da temperatura na posicao (aparelho desligado) para eliminar todos os contactos electricos.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, agua de javel nem amoniaco.
• Os acessórios removeviseis podem ser colocados de molho em água quente e fazer ou detergente para pratos. Enxague-os e enxugue-os com cuidado.
• Na parte de vez do aparelho tends a acumular-se poeira, que pode ser eliminada,(before desligado o aparelho e retirado a ficha da tomada eletrica, utilizesdo delicamente o bocal comprido de um aspirador de po, regulado numa potencia media.

Evite bolor e maus cheiros

• Este aparecido foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta caractéctica é necessário os alimentos serem sempre protegidos e bem fechados. Isto también evaporá a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Descongelar o aparelho

! Obecka as seguantes instruções. Para deselectgar el aparato no utilise objetos cortantes o con punta porque podrián daßir irremediamente el circuito refrigerante.

Descongelar o compartmento frigorifico

Este frigorífico é equipado com degelo automatístico: a água derretida é conducida para a parte Trudeau atraves de um furo de descarga (veja a figura)

desta maneira o calor produzido pelo compressor evapora-se.

A unica intervencao a ser realizada periodicamente consiste na limpeza do furo de descarga para a agua poder defluir desimpedida.

Descongelar o compartmento congelador

Se a camada de gelo for superior a 5mm .sera necessario discongelar manualmente:

1. Coloque o selector para A REGULAÇÃO DA TEMPERATURA na posicao
2. Envolva os alimentos congelados industriamente ou em casa com folhas de papel e guarde-os num situou fresco.
3. Deixe a porta aberta at e gelo ter-se derretido inteiramente; para faciliar a operacao colque recipientes com agua morna dentro do compartmento congelador.
4. Limpe e exxugue o compartmento congelador com cuidado antes ligar novamente o aparelho.
5. Antes de introduzir os alimentos no compartmento do congelador, aguardar aproximately das horas para o restabelecimento das condições ideais de conservação.

Substituição da lampada

Para substituir a lampada de iluminação do compartmento frigorífico, desligue a ficha da tomada de corrente. Obedeca as seguições instruções.

Para obter acesso à lampada, retire a proteção da maneira indica na figura. Substitua-a por uma de potência análoga a指示a proteção (15 W o 25 W).

! Este aparecido foi个项目 e fabricado em conformidade com as regras internacionais de segurarça. Estas advertências são fornecidas para razões de segurarça e devem ser lidas com atençao.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia: -73/23/CEE do 19/02/73 (Baixa Tensão) e recessivas modificacoes:

• 89/336/CEE do 03/05/89 (Compatible Electromagnétique) e successivas modificações; - 2002/96/CE..

Seguranca geral

• Este aparecido foi concebido para uma'utilisation de tipo não profissional, no发展机遇o de uma morada.
• Este aparecido deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruçõespresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque;neste aparelho com os pés descalços nem com as mês ou os pés molhados ou humidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eletrico para desligar a ficha da tornada, mas peguePGA ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posicao (aparelho desligado) para eliminar todos os contactos electricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tener reparar.
• En el interior de los compartmentimientos donde se conservan alimentos congelados, no utilise utensilios cortantes o con punta ni aparatos electricos, que no Sean los recomendados por el fabricante.
• Não colque na Boca cubos de gelo assim que osutar do congelador.
• Não é previsto que este aparelho está utilizeso por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou sem conheicao, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsavelPGA sua seguranca. As criançasdeeriam ser vigiadas para fazer que brinquem com o aparelho.
• Os embalagens não são brinquados para ascriçanas.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A direcixa Europeia 2002/96/CE referente à gestão de residuos de apareiros electricos e electrónicos (RAEE), préve que os electrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potenciços danos para a saude humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obrigatoriédade de recolha separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendapara solicitar informacaoreferente ao local apropriadonde deform depositar os electrodomesticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposicao directa ao raios do sol, nao o colque perto de fontes de calor.
• Para colocar ouutar alimentos, abra as portas deeste aparelho o mais rapidamente possivel. Cada vez queAbrir as portas causa umnotavel gasto de energia.
• Não encha este aparecido com alimentos demais: para uma boa conservação, o frio deve poder circular livrente. Se impedir-se a circulacao, o compressor funcionala continuamente.
• Não coloque dentro alimentos quentes:aculará a temperatura interna forçando o compressor a funcional muito, com grande desperdindo de energia electrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais dificil a transmissão do frio aos alimentos e aumenta o consumo de energia.
• Mantenha as guarnicos eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

P

Pode acontecer que este aparecido não funciona. Antes de Telefonar à Assistência Tecnica (veja a Assistência), verifique se não se tratava de um problema fácil de resolver com a ajuda da segunte lista.

Anomalias:

A lampada de iluminação interna não se acende.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

A ventoinha PURE WIND nao gira

O motor está a funcionalmente.

O aparelho está a fazer ruido.

Possível cause / Solutao:

• A ficha não está ligada na tomada electrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.
• As portas não se fecham bem ou as guarínções está estragadas.
• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa
• O frigorifico ou o congelador foram enchidos demais.

• A temperatura ambiente de trabajo do produits é inferior à 14^aC .

• O selector para A REGULAÇÃO DA TEMPERATURA não está na posicao certa.

• Os alimentos está encostados na parede traseira.
• O Sistema PURE WIND activa-se automaticamente somente quando necessário para restabelecer as condições ideais no interior do compartmento frigorífico.
• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.
• A espessura do gelo ultrapassa 2 3 mm. (veja a Manutenção).
• O aparecido não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre moveris ou objectos que vibram e emitem ruidos.
• O gás refrigerante interno produz um rúido leve mesmo quando o compressor estiver parado: não é um defeito, é normal.
• As temperatas elevadas são necessarias para fazer a formação de condensa em particulares zonas do produits.
• Trata-se do normal funciona do produits.
• O furo de descarga da agua está entupido (veja a Manutenção).

Antes de contactar a Assistenciatica:

• Verifique se pode resolver a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparecido não funciona e a anomalia que notou Continuing a verificar-se, chamar o Centro de Assistência Tecnica mais proximo.

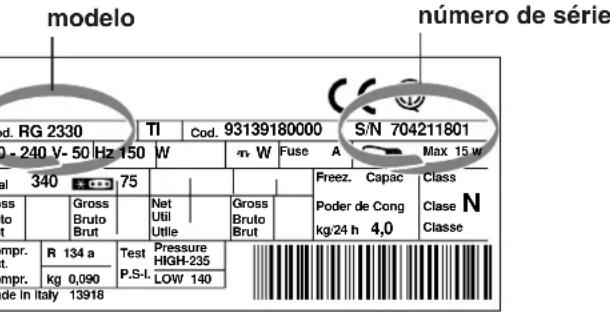

Comunique:

• o tipo de anomalia
• o modelos da boaquina (Mod.)
• o número de série (S/N)

Estas informacoes encontrar-se na placadef identificacao situada no compartmentofrigorico embaixo a esquerda.

Nunca recorrer a的技术icos não autorizados e recusar sempre a instalação de peças sobreselentes não originals.
