MANUAL DE UTILIZADOR Eco Extreme Compact IMETEC

Instruções para o uso

3A. Tubo telescópico regulable

18D. Cepillo para parquet

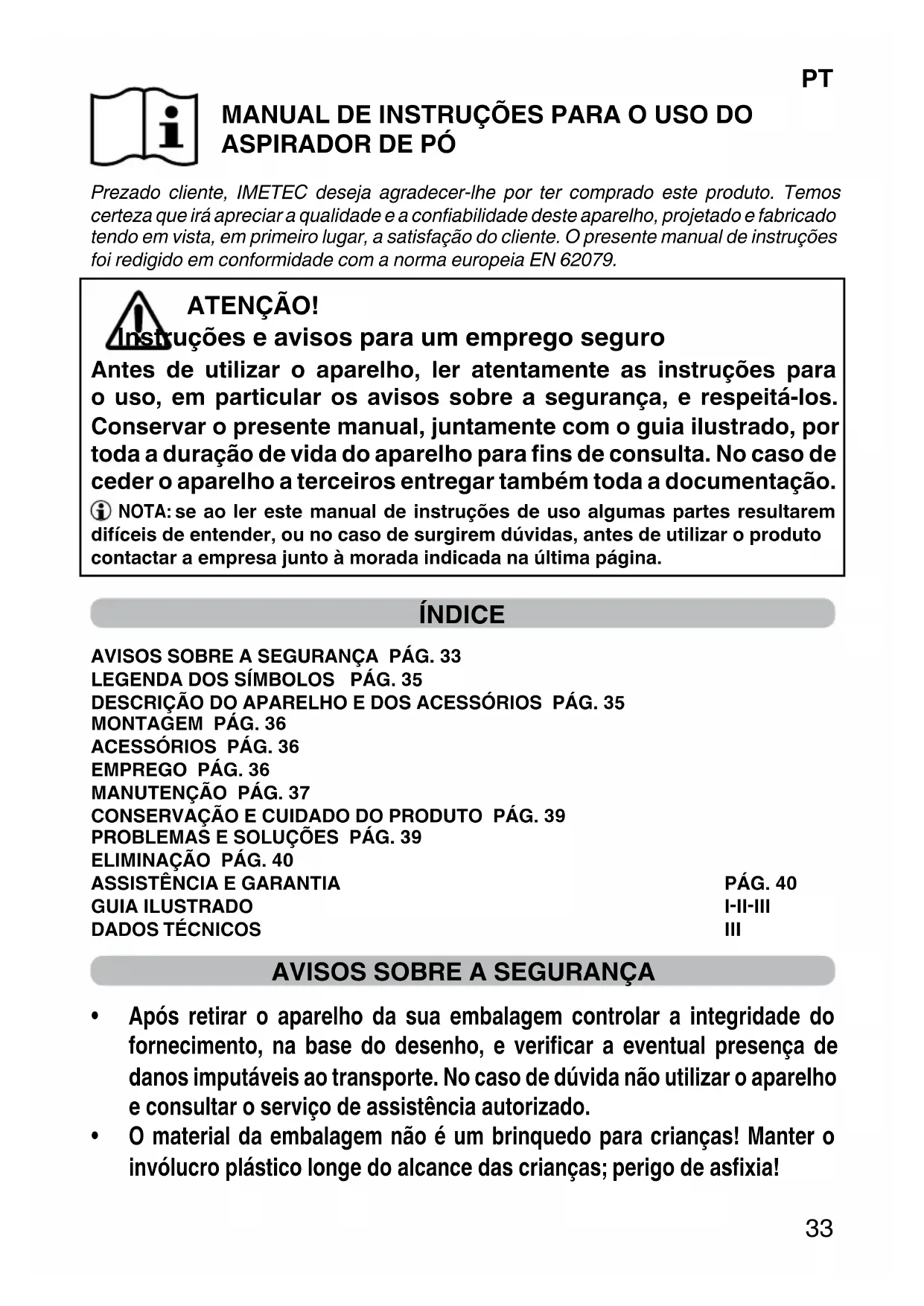

32MANUAL DE INSTRUÇÕES PARA O USO DO ASPIRADOR DE PÓ

Prezado cliente, IMETEC deseja agradecer-lhe por ter comprado este produto. Temos

certeza que irá apreciar a qualidade e a confiabilidade deste aparelho, projetado e fabricado

tendo em vista, em primeiro lugar, a satisfação do cliente. O presente manual de instruções

foi redigido em conformidade com a norma europeia EN 62079.

Instruções e avisos para um emprego seguro

Antes de utilizar o aparelho, ler atentamente as instruções para

o uso, em particular os avisos sobre a segurança, e respeitá-los.

Conservar o presente manual, juntamente com o guia ilustrado, por

toda a duração de vida do aparelho para fins de consulta. No caso de

ceder o aparelho a terceiros entregar também toda a documentação.

se ao ler este manual de instruções de uso algumas partes resultarem

difíceis de entender, ou no caso de surgirem dúvidas, antes de utilizar o produto

contactar a empresa junto à morada indicada na última página.

CONSERVAÇÃO E CUIDADO DO PRODUTO PÁG. 39

GUIA ILUSTRADO I-II-III DADOS TÉCNICOS III AVISOS SOBRE A SEGURANÇA

• Após retirar o aparelho da sua embalagem controlar a integridade do

fornecimento, na base do desenho, e verificar a eventual presença de

danos imputáveis ao transporte. No caso de dúvida não utilizar o aparelho

e consultar o serviço de assistência autorizado.

• O material da embalagem não é um brinquedo para crianças! Manter o

invólucro plástico longe do alcance das crianças; perigo de asfixia!

33• Antes de conectar o aparelho, controlar se os dados técnicos (21)

correspondem aos valores indicados na rede elétrica disponível. Os

dados técnicos de identificação (21) encontram-se no aparelho e no

alimentador/carregador de bateria (se houver).

• Este aparelho deve ser utilizado somente para os fins para os quais foi

projetado, ou seja, como aspirador de pó para uso doméstico. Qualquer

outro emprego será considerado não conforme e, portanto, perigoso.

• Este aparelho poderá ser utilizado por crianças com mais de 8 anos, por

pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou

por pessoas inexperientes se forem supervisionadas ou previamente

instruídas sobre o uso do aparelho com segurança e sobre os respetivos

perigos. As crianças não devem brincar com o aparelho. A limpeza e a

manutenção realizadas pelo utilizador não devem ser feitas por crianças

• pós finos como, por exemplo, cimento;

• pós de toner (para impressoras laser, copiadoras, etc.).

NUNCA aspirar sem ter inserido o saco de recolha da poeira, o recipiente

da poeira ou o filtro.

NÃO utilizar o aparelho com as mãos molhadas ou com os pé húmidos

NÃO puxar o cabo de alimentação do aparelho para tirar a ficha da

NÃO expor o aparelho à humidade ou à influência de agentes

atmosféricos (chuva, sol).

• Retirar sempre a ficha da tomada de alimentação eléctrica antes da efectuar

a limpeza ou a manutenção e quando não se está a utilizar o o aparelho.

• No caso de avaria ou de mau funcionamento do aparelho cabe apagá-lo

sem o violar. Para uma eventual reparação dirigir-se exclusivamente ao

centro de assistência técnica autorizado.

• Se o cabo de alimentação estiver danificado deve ser substituído junto a

um centro de assistência técnica autorizado, de modo a prevenir qualquer

NÃO puxar ou levantar o aparelho pelo cabo.

NUNCA mergulhar o aparelho na água ou em qualquer tipo de líquido.

NUNCA apontar o tubo de aspiração flexível, o tubo ou qualquer

acessório na direção dos olhos ou dos ouvidos e não colocá-los na boca

quando estiverem conectados ao aspirador de pó em funcionamento.

• Usar sempre o aspirador de pó com o filtro de proteção do motor para

evitar danos ao motor e ao próprio aspirador.

• Desenrolar totalmente o cabo de alimentação para evitar um perigoso

LEGENDA DOS SÍMBOLOS Classe de proteção II Interruptor on/off

Botão para enrolamento

DESCRIÇÃO DO APARELHO E DOS ACESSÓRIOS (Fig. A)

Consultar a Figura [A] do guia ilustrado para controlar o fornecimento de seu aparelho.

Todas as figuras encontram-se nas páginas da capa destas instruções para o uso.

2. Dispositivo de regulação manual do fluxo

3. Tubo de aspiração

3A. Tubo telescópico regulável

3B. Botão de regulação do tubo telescópico

4. Escova combinada tapetes/pisos

4A. Comutador de posição da escova

5. Tubo flexível de aspiração

6. Botão para fixar o tubo flexível de aspiração

7. Grade do filtro de descarga

8. Regulação eletrónica da potência

9. Interruptor ON/OFF

10. Botão para enrolamento automático do

13. Engate de aspiração

14. Cabo de rede com ficha

15. Sistema de recolha de pó

15A. Recipiente para o pó

17. Posição de estacionamento

18A. Bocal para frestas

18B. Bocal para tirar o pó

18C. Bocal para materiais com enchimento

18D. Escova para parquet

19. Porta-acessórios no tubo telescópico

20. Indicador luminoso de filtro obstruído

35ATENÇÃO! O aspirador de pó é equipado com um termóstato de proteção

do motor que intervém em caso de sobreaquecimento (causado pela

obstrução do bocal de aspiração, filtros, etc.). Em caso de intervenção,

desligar o aparelho pressionando o interruptor ON/OFF e deixá-lo

esfriar completamente por algumas horas. Antes de ativar novamente o

aparelho, verificar se o pó obstruiu os filtros ou o bocal de aspiração.

• Conectar o tubo flexível de aspiração (5) ao engate de aspiração (13) do aparelho.

Prestar atenção ao correto posicionamento do dispositivo de paragem: o disparo no

próprio alojamento indica a correta fixação [Fig. B1].

• Conectar a empunhadura (1) do tubo flexível ao tubo de aspiração (3). Regular o

comprimento do tubo telescópico pressionando o botão de regulação (3B) na direção

da seta para extraí-lo ou retraí-lo [Fig. C1].

• Selecionar a escova combinada (4) ou o acessório adequado (18) à superfície a ser

limpa e conecte o elemento ao tubo de aspiração (3).

ACESSÓRIOS Escova combinada tapetes/pisos (4)

Regular a escova combinada conforme o tipo de piso utilizando o botão comutador (4A), [Fig. D1]:

• Tecla comutador (4A) com o símbolo para cima: para pavimentos duros.

• Tecla comutador (4A) com o símbolo

para cima: para tapetes e alcatifas.

O seu aparelho está equipado com os seguintes acessórios:

Bocal para frestas (18A): Para limpar nos cantos e nas frestas, por exemplo, termossifões,

ressaltos, persianas, marquises.

Bocal para remover o pó (18B): Para limpar objetos pequenos, aparelhos áudio e

televisores, computadores e móveis.

Bocal para materiais com enchimento (18C): Para limpar sofás, poltronas, cadeiras

com enchimento e cortinas.

Escova para parquet (18D): Escova especial para a limpeza de pisos de parquet.

Os acessórios podem ser conectados ao tubo de aspiração (3) ou diretamente à

Se não for utilizado, um dos três acessórios pode ser conservado no porta-acessórios (19)

situado no tubo telescópico (3) [Fig. D2].

EMPREGO Extrair completamente o cabo de rede (14), ao máximo até a marcação vermelha, e

inserir a ficha na tomada elétrica. A marcação amarela no cabo está situada antes da

extremidade do cabo com a marcação vermelha.

36NÃO PUXAR O CABO ALÉM DA MARCAÇÃO VERMELHA.

O uso do aspirador de pó com o cabo enrolado, total ou parcialmente,

implica o risco de sobreaquecimento!

Tomar em consideração que um aparelho novo pode desenvolver odores no

período inicial de uso. Esses odores são inofensivos e desaparecem após um

breve período de tempo. Providenciar a boa ventilação do ambiente.

Para ligar ou desligar o aspirador de pó, pressionar uma vez o interruptor ON/OFF

Com a regulação eletrónica da potência (8) é possível regular a força de aspiração do aparelho:

A potência de aspiração pode ser modificada também através do dispositivo de regulação

manual do fluxo de ar (2) situado sobre a empunhadura (1) [Fig. E1].

Fechado: Aumenta a potência de aspiração

Aberto: Reduz a potência de aspiração

Abrir o dispositivo de regulação do fluxo de ar para reduzir a potência de aspiração no caso

em que tenha sido aspirado um objeto que bloqueia a abertura.

Após utilizar o aparelho, desligá-lo através do interruptor ON/OFF

(9) e retirar a ficha

Pressionar o botão para o enrolamento automático do cabo (10) para enrolar o cabo

Durante o enrolamento do cabo, segurar a ficha para evitar que o cabo chicoteie.

O tubo flexível de aspiração (5) pode ser desconectado do aparelho, antes de ser recolhido.

Para isso, pressionar os botões de fixação do tubo flexível (6) e desconectar o tubo flexível.

O tubo de aspiração (3) ou a escova combinada (4) podem ser conservados engatados

no aparelho: as respetivas figuras no guia ilustrado estão marcadas com o símbolo de

estacionamento [Fig. F2, F3].

Antes de abrir o aparelho, desligá-lo e retirar a ficha da tomada elétrica!

Antes de reutilizar o aparelho, certificar-se de que todas as peças limpas

com pano húmido estejam completamente secas!

LIMPEZA DO APARELHO Quando necessário, limpar o aparelho com um pano húmido.

37LIMPEZA DA ESCOVA COMBINADA (4)

Com motor ligado, esfregar a escova com a mão para remover os restos de pó e lanugem,

que serão aspirados diretamente.

LIMPEZA DO SISTEMA DE RECOLHA DO PÓ (15)

Quando a potência de aspiração do aspirador de pó estiver reduzida ou o indicador

luminoso de filtro obstruído (20) tornar-se vermelho, remover o pó recolhido do aparelho.

ATENÇÃO! Esvaziar o compartimento de recolha de pó (15) e limpar os

filtros (15D- 15E) após cada utilização.

Se a potência de aspiração do aspirador de pó não melhorar após a limpeza do sistema de

recolha do pó, é provável que o filtro Hepa e o filtro de esponja do aspirador de pó estejam

muito sujos. Nesse caso, devem ser substituídos.

Em caso de substituição do filtro Hepa (15D), aconselha-se substituir os outros elementos

Limpar o sistema de recolha de poeira conforme as seguintes instruções, prestando

atenção às figuras do guia ilustrado.

LIMPEZA DO CONTENTOR PARA O PÓ (15)

• Pressionar a tecla (6) e desconectar o tubo flexível de aspiração (5) do aparelho.

• Pressionar a tecla de desengate (11) para extrair o recipiente de recolha de pó (15A)

do aparelho [Fig. G1].

• Remover o sistema de recolha do pó (15) do aparelho [Fig. G1].

• Retirar o filtro Hepa (15D) do sistema de recolha de pó (15) [Fig. G3].

• Remover o filtro de esponja (15E).

• Se o filtro Hepa (15D) e o filtro de esponja (15E) estiverem obstruídos pelo pó, será

necessário lavá-los com água fria. Prestar atenção para não danificá-lo e deixá-lo

secar completamente.

• Montar novamente o filtro Hepa (15D) e o filtro em esponja (15E) no sistema de recolha

• Inserir o sistema de recolha do pó (15).

• Inserir o sistema de recolha do pó antes de colocar novamente o aparelho em

LIMPEZA DO FILTRO DE DESCARGA (16)

• Pressionar o interbloqueio da grade do filtro de descarga (7) e extrair o filtro de

descarga (16), [Fig. G4].

• Se o filtro de descarga (16) estiver obstruído pelo pó, lavá-lo cuidadosamente com

água fria. Prestar atenção para não danificá-lo e deixá-lo secar completamente.

• Inserir novamente o filtro de descarga (16) no aparelho [Fig. G4].

• Reinserir a grade do filtro Hepa (7) e fazer engatar na posição de interbloqueio.

Deixar secar os filtros por pelo menos 24 horas após a lavagem. Não

montar novamente o filtro se estiver húmido!

38SUBSTITUIÇÃO DO FILTRO HEPA (15D)

• Remover o sistema de recolha do pó do aparelho [Fig. G1].

• Extrair o filtro Hepa (15D) do suporte e substituí-lo por um novo elemento filtrante

• Montar novamente o aparelho e inserir o sistema de recolha do pó antes de colocá-lo

novamente em funcionamento.

SUBSTITUIÇÃO DO FILTRO DE AR DE DESCARGA (16)

• Pressionar o interbloqueio da grade do filtro de descarga (7) e extrair o filtro de

descarga (16). Substituí-lo por um novo [Fig. G4].

• Reinserir a grade do filtro Hepa (7) e fazer engatar na posição o interbloqueio.

CONSERVAÇÃO E CUIDADO COM O PRODUTO Quando o aspirador de pó está na posição de estacionamento [ P - horizontal (F2) ou

vertical (F3) ] é possível engatar a escova combinada (4) no respetivo alojamento [17A ou

PROBLEMAS E SOLUÇÕES PROBLEMA SOLUÇÃO O aparelho não liga.

• Controlar se a ficha está conectada à alimentação

utilização e não liga

• O aspirador de pó é provido de um termóstato

disjuntor que intervém desligando o aparelho no caso

de sobreaquecimento! (causado por obstrução das

condutas de aspiração ou pelo sistema de recolha de

• Em caso de intervenção, desligar o aparelho

pressionando o interruptor ON/OFF

a ficha da parede e deixá-lo arrefecer completamente

• Antes de acionar novamente o aparelho, eliminar a

poeira ou o objeto que causa obstrução nas condutas

• Regulador de potência no nível mínimo: Aumentar a

potência para Médio ou Máx.

• O sistema de recolha de pó (15) está cheio: limpar o

recipiente de recolha do pó (15A).

• O filtro está obstruído: limpar ou substituir o filtro.

obstruído está aceso.

• O sistema de recolha de pó (15) está cheio: limpar o

compartimento de recolha do pó (15A).

• O filtro está obstruído: limpar ou substituir o filtro.

• O indicador luminoso de filtro obstruído (20) pode

acender-se também se diminuir a potência provocada

por um objeto que obstrua os tubos de aspiração:

desligar o aparelho, desconectar a ficha da tomada da

parede e extrair o objeto do aspirador de pó.

• Está a ser utilizado um bocal para frestas: diminuir a

potência de aspiração através da regulação eletrónica.

O sistema de recolha

• Um dispositivo de segurança não permite inserir o

sistema de recolha de pó se o filtro Hepa (14C) não

• Certificar-se de que o filtro Hepa (15D) esteja

instalado e montado corretamente.

• Esses odores são inofensivos e desaparecem após

um breve período de tempo. Providenciar uma boa

ventilação do ambiente.

ELIMINAÇÃO A embalagem do produto é constituída por materiais recicláveis. Eliminá-la em

conformidade com as normas de tutela ambiental.

O aparelho em desuso deve ser eliminado em conformidade com os termos da

norma europeia 2002/96/CE. Os materiais recicláveis contidos no aparelho devem

ser recuperados para evitar a degradação ambiental. Para ulteriores informações,

dirigir-se ao órgão de eliminação local ou ao revendedor do aparelho.

ASSISTÊNCIA E GARANTIA Para as reparações ou a compra de peças sobressalentes, dirigir-se ao serviço autorizado

de assistência aos clientes IMETEC, contactando o número gratuito abaixo referido ou

consultando o sítio na internet.

O aparelho é coberto pela garantia do fabricante. Para os detalhes, consultar a folha de

A inobservância das instruções contidas neste manual para o uso, os cuidados e a

manutenção do produto anula a garantia do fabricante.
