MANUAL DE UTILIZADOR TS45XTRM24 SIEMENS

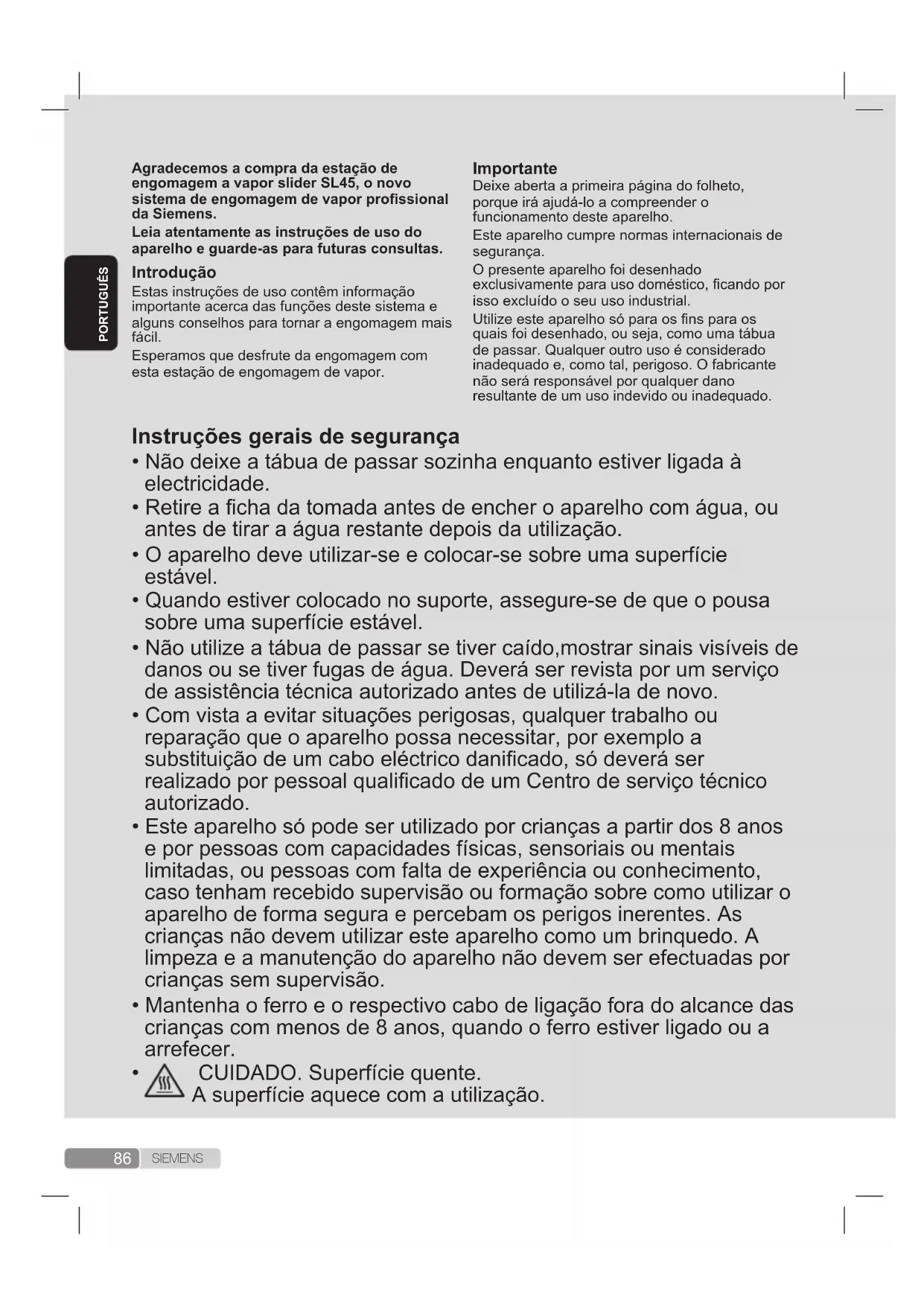

Estas instruções de uso contêm informação
importante acerca das funções deste sistema e
alguns conselhos para tornar a engomagem mais
Esperamos que desfrute da engomagem com
esta estação de engomagem de vapor.
Deixe aberta a primeira página do folheto,
porque irá ajudá-lo a compreender o
funcionamento deste aparelho.
Este aparelho cumpre normas internacionais de
O presente aparelho foi desenhado
exclusivamente para uso doméstico, cando por
isso excluído o seu uso industrial.
Utilize este aparelho só para os ns para os
quais foi desenhado, ou seja, como uma tábua
de passar. Qualquer outro uso é considerado
inadequado e, como tal, perigoso. O fabricante
não será responsável por qualquer dano
resultante de um uso indevido ou inadequado.
• Não deixe a tábua de passar sozinha enquanto estiver ligada à
• Retire a cha da tomada antes de encher o aparelho com água, ou
antes de tirar a água restante depois da utilização.
• O aparelho deve utilizar-se e colocar-se sobre uma superfície
• Quando estiver colocado no suporte, assegure-se de que o pousa
sobre uma superfície estável.
• Não utilize a tábua de passar se tiver caído,mostrar sinais visíveis de
danos ou se tiver fugas de água. Deverá ser revista por um serviço
de assistência técnica autorizado antes de utilizá-la de novo.
• Com vista a evitar situações perigosas, qualquer trabalho ou
reparação que o aparelho possa necessitar, por exemplo a
substituição de um cabo eléctrico danicado, só deverá ser
realizado por pessoal qualicado de um Centro de serviço técnico
• Este aparelho só pode ser utilizado por crianças a partir dos 8 anos
e por pessoas com capacidades físicas, sensoriais ou mentais
limitadas, ou pessoas com falta de experiência ou conhecimento,
caso tenham recebido supervisão ou formação sobre como utilizar o
aparelho de forma segura e percebam os perigos inerentes. As
crianças não devem utilizar este aparelho como um brinquedo. A
limpeza e a manutenção do aparelho não devem ser efectuadas por
crianças sem supervisão.
• Mantenha o ferro e o respectivo cabo de ligação fora do alcance das
crianças com menos de 8 anos, quando o ferro estiver ligado ou a
A superfície aquece com a utilização.87
S I E M E N S
1. Reservatório de água
2. Suporte do ferro de engomar desmontável
3. Pegas de transporte
4. Filtro anticalcário “calc’nClean Plus”
armazenamento do cabo de alimentação
7. Mangueira de vapor
8. Botão de “Poupança de energia” *
9. Lâmpada-piloto “Vapor preparado” /
“Apagado automático”
10. Controle de vapor variável *
11. Lâmpada-piloto “Encher depósito de água” /
“Aviso automático de limpieza”
12. Interruptor principal iluminado (0/I)
13. Sistema de xação do ferro “secureLock”
20. Cobertura de protecção em tecido *
1. Liberte o ferro do respectivo sistema de xação
(13), puxando para trás a alavanca localizada
na parte traseira do ferro.
2. Retire qualquer etiqueta ou tampa de
3. Coloque o aparelho horizontal sobre uma
superfície sólida e estável. Pode retirar o
suporte da tábua de passar do aparelho e
colocar a tábua de passar sobre o suporte
numa superfície sólida, estável e horizontal.
4. Encha o depósito de água (1).
5. Desenrole o cabo da electricidade (6) e ligue-o
numa tomada com ligação à terra.
6. Coloque o botão de alimentação principal (12)
na posição de ligado (aceso).
7. Irá iluminar-se o indicador luminoso “vapor
preparado” (9) depois de varios minutos, que
indica que o aparelho está pronto para uso.
O gerador de vapor necesita um tempo mais
longo para chegar ao estado de “vapor
preparado” durante o primeiro aquecimento
para cada utilização, ou após a realisação de
uma descalcicação (calc’nClean).
• Antes de ligar o aparelho à
electricidade,assegure-se de que a voltagem
corresponde ao indicado na placa de
• Este aparelho deve ligar-se a uma tomada com
ligação à terra. Se utilizar uma
extensão,assegure-se de que dispõe de uma
tomada de 16 A bipolar com ligação à terra.
• Se se fundir o fusível de segurança, o aparelho
cará fora de uso. Para recuperar o
funcionamento normal, leve o aparelho a um
Serviço de Assistência Técnica autorizado.
• Para evitar que baixo circunstâncias
desfavoráveis da rede eléctrica possam
produzir-se fenómenos como variação da
tensão e o piscado da iluminação, é
recomendável que o ferro a vapor seja
desconectado da rede com uma impedância
máxima de 0.27 Ω. Para mais informação,
consulte com a empresa distribuidora de
• Não coloque o aparelho debaixo da torneira
para encher o depósito com água.
• Desligue o aparelho da rede de abastecimento
electrico imediato se houver algum fallo, e
sempre depois de cada uso.
• Não desligue o aparelho da tomada puxando o
• Não introduza a tábua de passar ou o depósito
de vapor em água ou em qualquer outro
• Não deixe o aparelho exposto às intempéries
Este aparelho alcança temperaturas elevadas
e produz vapor durante a sua utilização, que
podem causar escaldões ou queimaduras em
caso de utilização indevida.
A mangueira de vapor, a estação de base, a
chapa metálica na parte de baixo do suporte
do ferro amovível (2) e, em particular, o ferro,
podem aquecer com a utilização. É normal
Não dirija o vapor a pessoas ou animais.
Não permita que o cabo entre em contacto
com a base do ferro de engomar quando esta
Tenha em atenção que o sistema pode
continuar a ejectar vapor durante mais algum
tempo, depois de soltar o gatilho de ejecção de
vapor. É normal que isto ocorra.88 S I E M E N S
1. Comprove na etiqueta de instruções de
engomagem da peça de roupa a temperatura
correcta de engomagem.
2. Rode o selector de temperatura (15) para a
denição necessária:
3. O indicador luminoso (18) permanecerá aceso
enquanto a tábua de passar está a aquecer e
apagar-se-á quando a tábua de passar tiver
alcançado a temperatura seleccionada.
• Separe as peças de roupa segundo as
etiquetas do símbolo de lavagem e
engomagem, começando sempre com as
peças de roupa que se tiverem que engomar a
temperaturas mais baixas.
• Se não tem a certeza sobre os tecidos de uma
peça de roupa, comece a sua engomagem a
baixa temperatura e escolha a temperatura
correcta engomando uma pequena secção que
não que normalmente à vista.
denição necessária.
2. Dependiente do modelo:
Dena a quantidade de vapor necessária,
utilizando o controlo de vaporização variável
Para uma utilização normal, escolha uma das
seguintes denições recomendadas:
Quando passar a ferro com uma temperatura
Uma vez aquecida, se houver água na
caldeira, a espera será menor.
8. Este aparelho integra um sensor de nível de
água. O indicador luminoso “encher depósito
de água” (11) iluminar-se-á quando o depósito
de água estiver vazio.
• Pode usar água da torneira.
Para prolongar o óptimo funcionamento da
função de vapor, misture a água da rede de
abastecimento com água destilada 1:1. Se a
água da rede de abastecimento no seu distrito
for demasiada calcária, misture-a com água
Pode entrar em contacto com o fornecedor
público de água da sua região para saber o
grau de dureza da mesma.
• Pode encher o depósito de água em qualquer
momento enquanto utiliza o aparelho.
• Para evitar danos e/ou a contaminação do
depósito de água e da caldeira, não ponha no
depósito de água perfume, vinagre, goma,
agentes descalcicadores, aditivos ou qualquer
outro tipo de produto químico.
• Não utilize água de condensação de máquinas
de secar roupa, sistemas de ar condicionado
ou dispositivos semelhantes. Este aparelho foi
concebido para usar água da torneira normal.
• Não deve pousar o ferro na vertical sobre a
tábua de engomar. Coloque-o sempre na
horizontal sobre o suporte (2).
• O suporte pode colocar-se na abertura
especialmente desenhada no aparelho ou em
qualquer ponto adequado na área de
pode produzir certos vapores ou odores, bem
como partículas brancas sobre a base; isso é
normal e desaparecerá após uns minutos.
• Enquanto o botão de saída de vapor
permanecer ligado, o depósito de água pode
produzir um som de bombagem, que é normal
e indica que se está a bombear água para o
depósito de vapor.89
2. Segure no ferro, na vertical, a cerca de 15 cm
da peça de roupa que vai engomar a vapor.
3. É possível engomar a vapor cortinas e peças
de roupa penduradas em cabides (blusões,
fatos, casacos, etc.), colocando o ferro na
vertical e premindo o botão de vapor (16 ou
Este centro de engomar esta equipado com um
control de vapor inteligente, o cual, depois de
liberar o botão de saída do vapor (16), continua
dando uma pequena cantidade de vapor
Esta cantidade de vapor adicional do vapor
pode-se parar sempre presionando novamente e
Se o botão Poupança de energia (8*) estiver
ligado, pode poupar até 25% da energia e 40%
da água consumidas (*) e, ainda assim, obter
bons resultados ao engomar a maioria das peças
Deve utilizar a denição do nível normal de
energia apenas para tecidos grossos e muito
(*) Em comparação com a denição máxima.
• Se o aparelho tiver um controlo de vaporização
variável (10*), regule-o para a posição mais
• Se o aparelho não tiver um controlo de
vaporização variável, prima o botão de vapor
só por alguns segundos de cada vez, quando
passar a ferro com temperaturas mais baixas.
Em ambos os casos, se houver água a pingar da
base, regule o selector de temperatura (15) para
uma posição superior
• No início de cada utilização, é possível que,
além de vapor, pingue água do ferro.
Como tal, deve começar por passar o ferro
pela tábua de engomar ou num pedaço de
para obter melhores resultados ao
engomar, faça-o sem vapor nas últimas
passagens, para secar a peça de roupa.
Este aparelho conta com uma função especial
para eliminar os vincos mais difíceis.
A função “pulseSteam” ajuda a suavizar mais
rapidamente peças de roupa difíceis, como
calças de ganga ou toalhas de mesa de linho.
Quando o botão de vapor é accionado, o gerador
de vapor lança três jactos para que o vapor se
entranhe nos tecidos com maior profundidade.
1. Dena o selector de temperatura (15) para
2. Prima duas vezes rapidamente (duplo clique) o
botão de vapor (16) na parte de baixo da pega.
Prima rapidamente o botão de vapor (17*) na
parte de cima da pega.
• Pode parar os jactos de vapor, voltando a
premir rapidamente o botão de vapor.
• Podem surgir algumas gotas de água quando
utilizar a função “pulseSteam” pela primeira
As gotas de água desaparecem após algum
tempo de utilização da função.
Comece a engomar sem ligar o botão de saída
S I E M E N S
Piscara a lâmpada (11) indicadora da
necessidade de proceder à descalcicação da
1. Verique cuidadosamente se o aparelho está
frio e desligado da corrente há mais de 2
horas, e se o reservatório de água (1) está
2. Fixe o ferro ao suporte, introduzindo a ponta do
ferro na ranhura frontal e deslocando a
alavanca do sistema de xação (13) contra a
parte traseira do ferro.
3. Coloque o aparelho sobre um lava-louça ou
6.
Para lavar o ltro, pode:
a. Colocar o ltro sob a torneira e lavá-lo até
os resíduos de calcário serem removidos.
Aperte o ltro, como indicado na gura E.
b. Mergulhe o ltro em água da torneira (250
ml) misturada com uma medida (25 ml) de
líquido anticalcário.
O líquido anticalcário pode ser adquirido no
nosso Serviço Pós-Venda ou em Lojas
7. Mantenha o gerador de vapor na posição
lateral e, com um jarro, encha a caldeira com
1/4 de litro de água.
8. Agite a unidade base por alguns momentos e
esvazie totalmente a caldeira sobre um
lava-louça ou balde.
Para melhores resultados, recomenda-se que
esta operação seja efectuada duas vezes.
antes de voltar a fechar, certique-
se de que a caldeira não contém água.
9. Volte a colocar o ltro e aperte-o.
Se, ao engomar, não premir o botão de vapor
(16-17*) na pega do ferro durante algum tempo
(8 minutos), o sistema de engomar a vapor
desliga-se automaticamente.
Se isto passa, a lâmpada indicadora de
“Apagado automatico” (9) estará acendida.
Para voltar a ligar o sistema de engomar a vapor,
prima novamente o botão de vapor.
Este protector (20*) utiliza-se para engomar com
vapor peças delicadas a uma temperatura
máxima sem as danicar. O uso da capa
protectora em tecido também elimina a
necessidade de um pano para evitar o brilho em
Aconselha-se começar a engomar uma pequena
secção do interior da peça e observar os
Para colocar o protector no ferro, ponha a ponta
do ferro no extremo do protector de tecidos e
puxe a banda elástica por cima da parte inferior
traseira do ferro até que que ajustada. Para
soltar a capa de protecção em tecido, puxe a
banda elástica para separá-la do ferro.
A capa de protecção em tecido pode ser
adquirida no serviço de pós-venda ou em casas
Para prolongar a vida útil do seu gerador de
vapor e evitar a formação de calcário, é essencial
que limpe o ltro (4) e a caldeira após várias
horas de utilização. Se a água for dura, aumente
a frequência de limpeza.
Não utilize agentes anticalcário para limpar a
caldeira, pois podem danicá-la.91
S I E M E N S quaisquer resíduos com um pano de algodão
seco, dobrado várias vezes.
5. Não utilize produtos abrasivos ou dissolventes.
Para manter a base do ferro (19) em bom
estado, não dê pancadas com o ferro em
objectos metálicos. Nunca limpe a base do
ferro com esfregões de palha de aço ou
2. Coloque o botão de alimentação principal na
posição “0” (a luz vermelha apaga-se) e
desligue o cabo de alimentação.
3. Esvazie o depósito de água.
4. Coloque o ferro no respectivo suporte (2),
sobre a base, e xe-o, introduzindo a ponta do
ferro na ranhura frontal e deslocando a
alavanca do sistema de xação (13) contra a
parte traseira do ferro.
5. Arrume o cabo de alimentação (6) e a
mangueira de vapor (7) no compartimento de
armazenamento (5). Não aperte demasiado os
cabos ao enrolá-los.
6. Segure na pega do ferro ao deslocar o
aparelho, como indicado na gura G , ou
segure as alças (3) localizadas nos laterais.
A maior quantidade de energia consumida por
um ferro a vapor esta destinada a produção de
vapor. Para reduzir o consumo, siga os seguintes
• Comece sempre com roupa cujos tecidos
requerem uma menor temperatura de passar a
ferro. Para isto, consulte a etiqueta.
• Regule a saída do vapor em relação com a
temperatura de passar a ferro seleccionada,
seguindo as instruções deste manual.
• Procure passar a ferro tecidos que ainda estão
húmidos, reduzindo a saída de vapor do ferro. O
vapor vai ser produzido principalmente pelos
tecidos e não a través do ferro. Se utiliza uma
máquina de secar roupa antes de passar a ferro,
seleccione um programa ideal para secagem
antes da operação de passagem a ferro.
• Se os tecidos estão sucientemente húmidos,
coloque o regulador de saída de vapor em
posição anulada de produção de vapor.
calcário presentes na câmara de vapor.
Pode efectuar ocasionalmente este procedimento
de limpeza (cerca de uma vez por ano), quando,
após um longo período de utilização com água
muito dura, começarem a soltar-se partículas de
a) Certique-se de que o ferro já está frio.
b) Dena o selector de temperatura (15) do ferro
para a posição “min”.
c) Encha o reservatório com água da torneira.
d) Ligue o aparelho à electricidade e dena o
interruptor de alimentação principal (12) para a
posição “I” (aceso).
e) Espere até que o indicador luminoso “vapor
f) Se a unidade de vapor tiver um regulador de
vapor (10*), dena-o para a posição máxima.
g) Segure o ferro por cima do lava-louça, ou de
um recipiente, para recolher a água.
h) Prima o botão de vapor (16) e agite
ligeiramente o ferro. Água a ferver e vapor
serão expelidos e, com eles, calcário e/ou
outros resíduos que possam existir. Este
processo pode demorar cerca de 5 minutos.
i) Dena o selector de temperatura (15) do ferro
para a posição “max”, sem premir o botão de
vapor (16). A água na câmara de vapor
começa a evaporar. Espere até que toda a
água na câmara evapore.
j) Para limpar a base do ferro, remova de
imediato qualquer resíduo, passando com um
tecido de algodão seco no ferro quente.
1. Depois de engomar, desligue a cha e deixe
arrefecer a base da tábua de passar antes de
2. Limpe a caixa, a pega e o corpo do ferro com
3. Se a base apresentar sujidade ou calcário,
limpe-a com um pano de algodão húmido.
4. Se algum tecido sintético derreter porque a
base (19) do ferro está muito quente, desligue
o controlo de vapor e remova imediatamente92
• A caldeira e o ltro têm de ser
• Limpe o ltro e a caldeira de acordo
com as instruções de limpeza neste
• Existe um problema de ligação.
• O botão de alimentação principal
• Verique o cabo de alimentação (6), a
• Coloque o botão de alimentação
principal (12) na posição “I”.
• O botão de alimentação principal
• A temperatura está denida para um
• Coloque o botão de alimentação
principal (12) na posição “I”.
• Dena a temperatura para a posição
• Na primeira utilização: alguns
componentes do aparelho foram
ligeiramente lubricados na fábrica
e podem produzir um pouco de
fumo quando aquecidos
• Nas utilizações subsequentes: a
base pode estar suja.
• É absolutamente normal acontecer e
pára passado pouco tempo.
• Limpe a base de acordo com as
instruções de limpeza neste manual.
• A função de vapor começou a ser
utilizada antes atingir a temperatura
• Dá-se a condensação da água no
interior dos tubos, porque o vapor
está a ser utilizado pela primeira
vez ou não é utilizado há muito
• O gerador de vapor contém
• Reduza o uxo de vapor ao engomar a
baixas temperaturas.
• Direccione o ferro para fora da zona de
engomar e prima o botão de vapor até
que o vapor seja produzido.
• Limpe a caldeira, tal como está descrito
na secção “calc'nClean Plus” (E).
• Existe uma acumulação de calcário
ou minerais no reservatório de
• Foram utilizados produtos químicos
• Utilize água da torneira misturada com
50% de água destilada ou
desmineralizada. Para que a função de
vapor continue a funcionar nas
condições ideais, misture água da
torneira com água destilada 1:1. Se a
água da torneira na sua área de
residência for muito dura, misture-a
com água destilada 1:2.
• Limpe a base com um pano húmido.
• Nunca adicione produtos à água.
Os nossos produtos são entregues numa
embalagem optimizada. Isto consiste
basicamente na utilização de materiais não
contaminantes que devem ser entregues no
serviço local de recolha de resíduos como
matérias-primas secundárias. Solicite mais
informação sobre a recolha de electrodomésticos
obsoletos na sua zona.
• A caldeira não está ligada ou o
reservatório de água está vazio.
• A regulação de vapor está denida
para a posição mínima.
• Coloque o botão de alimentação
principal (12) na posição “I” e/ou encha
o reservatório de água.
• Aumente o uxo de vapor (consulte a
• Seleccione uma temperatura adequada
para o material a engomar e limpe a
base com um pano húmido.
• É uma consequência normal da
• Limpe a base com um pano húmido.
• Está a ser bombeada água para o
reservatório de vapor.
• O reservatório de água (1) não está
correctamente introduzido na caixa.
• É normal acontecer.
• Coloque correctamente o reservatório
• Se o som persistir, não utilize o gerador
de vapor e contacte um centro de
assistência técnica autorizado.
• Botão de vapor accionado durante
um longo período de tempo.
• Utilize o botão de vapor de forma
intervalada. Este procedimento resulta
num engomar de melhor qualidade,
uma vez que os tecidos carão secos e
• Pode ser causado pela
condensação de vapor na tábua de
• Limpe a capa de tecido da tábua de
sem vapor, para as secar.
• As manchas de água são causadas
pela condensação de vapor na
mangueira, ao arrefecer depois de a
• Após algum tempo de utilização da
• É normal acontecer. É causado pelo
mangueira ao engomar a vapor.
para que não lhe toque enquanto
• O ltro (4) localizado na parte lateral
do aparelho está solto.
• Função “pulseSteam” activada por
• Prima novamente o gatilho e o ferro
deixa de libertar vapor imediatamente.
Se as acções indicadas acima não solucionarem o problema, contacte o centro de assistência técnica
