MANUAL DE UTILIZADOR WMG 602 EU HOTPOINT-ARISTON

Instruções para a utilização COMBINADO FRIGORÍFICO/CONGELADOR

Indice

Instruções para a utilização, 2

Assistência, 5

Descrição do aparecido, 9

Descrição do aparelho, 14

Reversibility da abertura das portas, 16

Instalacao, 41

Inicio eutilização,41

Manutenção e custados, 43

Precauçôes e conselho, 43

Anomalias e soluções, 44

Polski

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparecido não funciona e o,inveniente detectado continuar,contactar o Centro de Assistência mais proxies.

Comunique:

o tipo de anomalia
- o modelos da boaquina (Mod.)
- o numero de série (S/N)

Estas informacoes encontrar-se na placar de identificacao situada no compartmento frigorico embaixo a esquerda.

Nunca recorrer a tecnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposicao.

RO

Asistenta

Descrição do aparecido

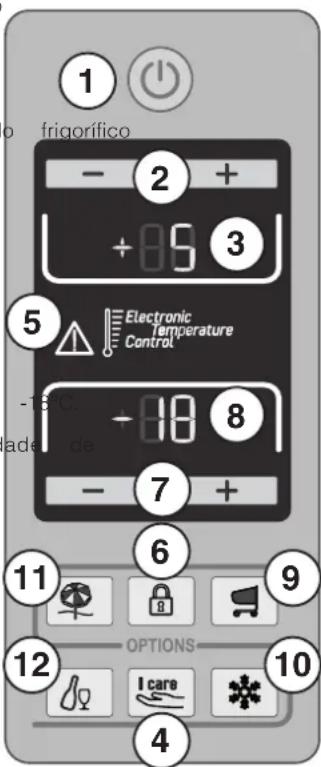

Painel de comandos

1. ON/OFF (liga/desliga)

Pressionando esta tecla é possivel ligar e desligar o inteiro aparheiro (quer o compartmento frigorífico, quer o compartmento congelador) O LED vermelho indica que o aparheiro está desligado, o LED verde que está a functionar.

2. RegULAÇÃO da Temperatura do FRIGORÍFICO e

Possibilitarnodificarac configuracao da temperatura do frigorifico, com a respecliva confirmacao no display da temperatura selecionada.

3. Display FRIGORIFICO

Visualiza a temperatura definida para o compartmento frigorifico.

4. I-CARE

Para Activate e desactivar a funcão I-CARE (a temperatura ideal com consumos minimos). Com aactivation esta funcção, no teclado acende-se o LED I-CARE. A pressão prolongada durante 8 segudos da tecla I-CARE para com que o LED respectivo fique intermitente e permitirá a regulação da temperatura +4^ , +5^ , +6^ no vao Frigorífico e -18^ , -19^ , -20^ no não Congelador. Após dez minutos da ultima interação com outilizaror, o displayentrará na modalidade de economia enerética. Para sair da modalidade de economia enerética é suficienteregararuma tecla qualquer ou abrir a porta do frigorífico.

5. ALARME

Foi registada uma situação de alarme no produits (veja Anomalias e soluções).

6. CHILD LOCK

Consente activar ou desactivar o bloqueio das teclas do pailen de comandos para vigorar involuntariasanagan. No teclado, acesnde-se o LED CHILD LOCK.

7. Regulacao da Temperatura do CONGELADOR e

Possibilitam modifier a configuração da temperatura do congelador, com a respectiva confirmação no display da temperatura configurada.

8. Display CONGELADOR

Visualiza a temperatura definida para o compartmento congelador.

9. SUPER COOL

Possibilita activar ou desactivar a funcao SUPER COOL (arrefecimento rapiido).No teclado acende-se o LED SUPER COOL e no visor aparece "SC".

10. SUPER FREEZE

Possibilita activar ou desactivar a funcao SUPER FREEZE (congelamento rapiido).No tecla do acende- se o LED SUPER FREEZE e no visor do frigorifico aparece "SF".

11.HOLIDAY

Possibilita activar ou desactivar a funcao HOLIDAY (no teclado acende-se o LED HOLIDAY) e no visor do frigorifico e do congelador aparecem respectivamente as temperatas +12^ - Aposdez短时间内dea ultima interacao com o usuario, o display entrara na modalidade economia energetica (veja funcao I-CARE).

12. ICE PARTY

Consente activar ou desactivar a funcao ICE PARTY (reduz a temperatura do congelador pelo tempo necessario para esfiar uma garrafa). No teclado, acende-se o LED ICE PARTY.

PL

Opis urzadzenia

Panel kontrolny

1. ON/OFF

Descrição do aparecido

Visão geral

Estas instruções sobre autilização sào validas para varios modelos, portanto é possivel que na figura Hajapormenores differsentes do aparelho que adquiriu. Ha uma descrição dos assuntos mais complexos nas páginas seguintes.

1 PEZINHO de regulacao
2 Compartimento para CONSERVACAO
3 Compartimento para CONGELAÇAO e CONSERVACAO
4 Gaveta para FRUTAS e HORTALICAS*
5 Caixa FOOD CARE ZONE para CARNE e QUALJO
6 WINE RACK*
7 PRATELEIRA
8 LÁMPADA/DUAL LED/LED*veja a Manutenção
9 Prateleira extraível da porta VAO PARA GUARDAR OBJECTOS *
10 Prateleira para GARRAFAS

• Variaveis em número e/ou na posicao, presente somente em eles modelos.

PL

Opis urzadzenia

Widok ogolny

No caso em que se torne necessario inverter o sentido de abertura das portas, contacte o服务于 Assistência Tecnica.

PL

El display está Completely apagado

! É importanteguardareste folheto para poder consultá-lo qualquermomento.No caso de vendadessoao mu asseguire-se que o mesmo permaneca junto com o aparelho para informar ao novo proprietario sobre o functonamento e as suas respectivas advertencias.
! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurarca.

Compartmento congelador

Quando ligar o aparelhoPGA primeira vez,apos ter configurado a temperatura desejada, e aconseHavel activar a funcao SUPER

FREEZE para arrefecer o compartmento mais rapidamente.

Aconseha-se introduzir os alimentos no compartmento.
congelador somente deposite ter saido da funcao SUPER
FREEZE.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado humido.
2. Não tape as grades traseiras de ventilação: o com e o condensador emitem calor e necessitam de boa ventilação para funcionarem bem os consecu Electricidade diminuirem.
3. Deixe uma distança deleo menos 10 cm. en superior do aparelho e os moveris que houver acima, e deleo menos 5cm. entre as laterais e os moveris/paredes acos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol direc um fogao eletrico).
5. Para manter uma distência ideal entre o proparede posterior, montar os distanciadores presentes kit de instalação seguido as instruções presentes na folha dedicada.

Quando ligar o aparelho pada primarya vez, après ter configurado a temperatura desejada, é aconsehlável activar a função SUPER
COOL para arrefecer o compartmento mais rapidamente. Aloueselha-se introduzir os alimentos no compartmento frigorifico 1000000000000000000000000000000000000000000000000000000000000000000000000000

Nivelamento

1. Instale o aparelho sobre um piso plano e rigido.
2. Se o pavimento não for perfeitamente horizontal, compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eletrica

Depois do transporte, posicao o aparecido na vertical e aguarde pelo menos 3 horas antes de ligar o Sistema eletrico. Antes de colocar a ficha na tomada eletrica, certifique-se que:

a tomada tenha uma ligaçao a terra e seja em conformidade com a leiislação;
- a tomada tenha a capacidade de suportar o cargo maxima, de potência da boa, indica na placá de identificacao situada no compartmento frigorífico em baixo à esquerda (p. ex.: 150 W);
a tensao de alimentacao sera entre os values indicados na placad e identificacao, situada embaixo a esquerda (p. ex.: 220-240 V);
- a tomada seja compatível com a ficha do aparelho. Em caso contrario peça a substituição da ficha a um técnico autorizzato (veja a Assistência); não utilize extensões tomadas multiplas.

! Com o aparelho instalado, delve ser fácil o acesso ao eletrico e a tomada eletrica.

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo delve ser verificado periodicamente e subs omente por&Tecnicos autorizados (veja aAssistencia).

! A Empresa exime-se de qualquer responsabilitadse esas regras nao forem obedecidas.

Inicio e uso

Como iniciar o aparelho duplo

! Depois do transporte, posicao o aparecido verticalmente e aguarde circa de 3 horas antes de ligao totomada elecrica para facilitar o bom funciona.

• Antes de guardar alimentos no frigorífico limpe-o bem por dentro com agua morna e bicarbonato.
• Este aparecido é equipado com um controle para proteção do motor que deixa o compressor inicial sementeURTCA da 8

Comódeslocar-se no ecra

Definicao das temperatures:

Quando este aparelho for ligado, os visores do frigorifico e do congelador做不到 as temperatas que estiverem configuradas no momento. Para modifica-las é suficiente.
carregas na teclas -e + correspondentes ao compartmento do qual se desejar mudar a temperatura. Cada pressao das teclas incrementa ou decrementa a temperatura e em modo equivalente tambem a quantidade de frio gerado no interior do compartmento. Podem ser selecionadas para o compartmento frigorifico as segunte temperatures: +8^ +7^ +6^ +5^ +4^ +3^ +2^ e para o congelador: -18^ -19^ -20^ -21^ -22^ -24^ -26^

Para a funcão "I-CARE" estiver activada, este aparelho regulará automaticamente as temperatas em funcão das condições internas e externas do frigorífico, consumindo o minimo de energia; isto sera indicado pelo LED I-CARE que se acende no teclado.

Quando estiver activa a funcao HOLIDAY nao serao possiveis regulações de temperatura, mas o aparelho passara automaticamente para a regulação ideal para a situação: +12^ para o compartmento frigorifico e -18^ para o compartmento congelador, esta condição también é indicada pelo LED HOLIDAY que se acende.

Para activar e desactivar as funções é suficiente carregar na responsiva tecla o respectiveo LED acende-se ou apaga-se no teclado para indicar o estado da funcão.

Algumas funções (SUPER COOL, SUPER FREEZE, ICE

PARTY, I-CARE) são incompatíveis com outras (HOLIDAY, ..), nestes casos sera levada em consideração uma prioridade ja estabelecida para fazer-lhe na gestão do aparelho.

No fim da funcão ICE PARTY é necessárioregarar na tecla ICE PARTY para interromper a intermitência do respectivo LED o sinal acústico. A intermitência e o sinal acústico sinalizam o fim d)'funcão e a necessidade de remove a garrafo do compartmento bengelador.

Child Lock

Para poder activar a funcao de Child Lock, é necessario manter 2 segculos pressionada a tecla Child Lock, aactivationdo bloqueio das teclas e confirmada por um som breve ePGA Illuminação do respectivo led no teclado. Para desactivar a funcao, premir a tecla Child Lock por 2段时间, a desactivacao sera confirmada por um som breve ePGA desligação do respectivo led.

Sistema de refrigeracao No Frost

O No Frost realiza a gestao de um fluxo continuo de ar frio que colecta a humidade e impede a formacao de gelo e brina: no compartmento frigorifero mantem um nivel certo de humidade e, por causa da ausencia de brina, preserva as qualidades originarias dos alimentos; no compartmento congelador a formacao de gelo e dispensa as operacoes de degelo e evita que os elementos grudem uns nos outros.
No colque alimentos ou recipientes encostados directamente com a parede refrigerante traseira, para nao tampar os furos de ventilacao nem facilrar a formacao de condensacao.
Feeche as garrafas e embrulhe os alimentos.

Utilize melhor o frigorífico

• Coloque somente alimentos frios ou levamente mornos, mas não quentes (veja Precauções e conselho).
• Lembre-se que os alimentos cozidos não se mantem mais tempo do que os crus.
• Não guarde liquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

PRATELEIRAS: vidro ou de grade. Podem ser extraidas e tem alta regulavel mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altitude não é necessario retiring inteiramente a prateleira.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.
1. Verifique se no indicator está em OK de maneira bem eviden (veja a figura).

1. Se não aparecer acrire OK significica que a tempe está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posção mais alta (más fria) e aguarde aproximately 10 h. às vezes estabilizar-se.
2. Verifique novamente o indicator: e, se for necessário, realize uma nova regulação. Se foram guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicator não está em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posção mais alta.

Food Care Zone

Zona dedicada à conservação de alimentos frescos como carne e peixe. Gracias à baixa temperatura no interior do compartmento, a Food Care Zone permite prolongar os tempos de conservação por até uma semana a mais.

A nova iluminação com duplo LED / LED, gratas à sua intensa luz évita, permite uma clara visão de cada alimento, sem zones de sombra. Caso seja necessário substituir os leds, contacte o Serviço de Assistência Tecnica.

(1)

(2)

Utilize melhor o congelador

Regule a temperatura atraves do display.
Os alimentos frescos a serem congelados nao devem ser colocados encostados nos ja congelados; mas devem ser guardados no compartmento superior de CONGELACAO e CONSERVACAO no qual a temperatura desce para menos de -18^ e assegura uma boa velocidade de congelacao.
- Para congelar os alimentos do modo mais correto e seguro, activar a funcao SUPER FREEZE 24oras antes da introducao dos alimentos. Apoas ter introduzido os alimentos, e necessario activar novamente a funcao SUPER FREEZE que ira desactivar-se automaticamente aposo 24 horas;
- Não congele novamente alimentos que estiverem a descoger-se ou descogerados; estes alimentos devem ser cozidos para ser consumados (dento de 24 horas).
- Não coloque no congelador garrafas de vidro contendo liquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
- A quantidade Tmaxa diaria de alimentos a ser congelada e indicaça na placac de identificacao, situada no compartmento frigorifico, embaixo à esquerda (por exemple: Kg/24h 4).

! Para fazer Criar obstáculos para a circulação de ar, no interior do congelador, é recomendavel não tampar os furos de ventilação com alimentos nem recipientes.

1! Durante a congelação evite Abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: esta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximamente 9 ~ 14 horas.

! Para obter mais espoço no congelador, é possívelletalrizar as caixas dos seu espaços (excepto a inferior), colocando os alimentos directamente sobre as grelhas/vidros fornecidos (caso estejam presentes).

• Variaveis em número e/ou na posicao, presente somente em eles modelos.

Easy Ice

O duplo recipiente foi projectado para optimizar o espaço na gaveta do congelador e disponibilizar o gelo de forma mais rápida e simples. Os recipientes podem ser colocados um em cima do除外 ou enchados e realizados separadamente.

Além disto, o entange especifico torna o Easy Ice uma solução extremamente flexivel poised é possível posção-la na parte direita ou esquerda das primeiras gavetas.

Manutenção eeguardados

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede electrica:

1. Carregue na tecla ON/OFF para desligar o aparelho.
2. deslige a ficha da tomada electrica.

! Se não se obedecer este processo, o alarme poderá disparar: mas isto não sera um sintoma de anomalia. Para restabelecer o normal funciona, é suficientemente manter pressionado o botão on/off por mais de dois segundos. Para isolar o aparecido realize as operações presentadas nos pontos 1 e 2.

Limpar o aparelho

• As partes externas, as partes internas e as guarrientes; borracha pode ser limpadas com uma esponja molhao de agua morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos,água de javel nem amoniaco.
• Os accesórios removevês poder ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagua-os e enxugue-os com cuidado.
• Na parte de这只是 do aparelho tends a acumular-se que pode ser eliminada, après de ter desligado o aparelho e retirado a ficha da tomada electrica,utilizando delicadamente o bocal comprido de um aspirador de po, regulado potencia media.

Evite bolor e maus cheiros

• Este aparecido foi fabricado com materiais higiénicos não transmitem odeores. Para fazer esta CHARACTERística necessário os alimentos serem sempre protegidos e be fechados. Isto también evitará a formação de manchas.

• Se fordehyde o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

• Variaveis em número e/ou na posicao, presente somente em eles modelos.

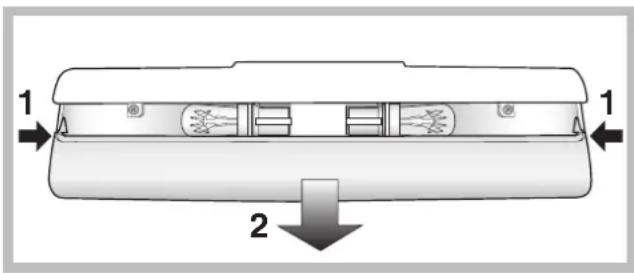

Substituicao da lampada \*

Para substituir a lampada de iluminação do compartmento frigorífico, deslige a ficha da tomada de corrente. Obeixa as segunte instruções. Para obter acesso à lampada, retire a proteção da maneira indicada na figura. Substitua-a por uma de potência análoga à指示a na proteção.

Precauções e conselhos

! Este aparelho foi Projects e fabricado em conformidade com as regras internacionais de seguranca. Estas advertencias sao fornecidas para razoes de seguranca e devem ser lidas com atencao.

Esta aparenlhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

• 73/23/CEE do 19/02/73 (Baixa Tensão) e suscessivas modificações;
• 89/336/CEE do 03/05/89 (Compatible Electromagnética) e successivas modificações.

Seguranca geral

• Este aparecido foi acontecido para uma'utilisation de tipo não professional, no Ambito de uma morada.

• Este aparecido deve ser'utilisation somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções, des, aparecidas neste folheto.

• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixa-lo exposto à chuva e temporais.

• Não toque neste aparelho com os pés descalços nem com as mês ou os pés molhados ou humidos.

• Não toque nas partes de refrigeração internas: há perigo de poira queimaduras e feridas.
• Não puxe o cabo eletrico para desligar a ficha da tomada, mas peguePGA.
• E necessario desligar a ficha da tomada antes de realizar operacoes de limpeza e manutencao. Não é suficiente mantenha pressionado o botão ON/OFF por aproximamenteinousometimes, até que o display se desiga (aparelho desligado) para eliminating todos os contactos electricos.

No caso de avaria, nunca mexa nos mecanismos internos paralementar reparar.

• Não utilize, no interior dos compartments para guardar alimentos congelados, utensílos cortantes e pontiagudos ou disposíticos electricos se não foram do tipo recomendado pelo construitor.
• São colique na Boca cubos de gelo assim que os retiring do congelador.
• Não é previsto que este aparelho soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou sem conheicao, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsavel pela sua segurança. As criançasdeeriam ser vigiadas para fazer que brinquem com o aparelho.
  Os embalagens não são brinquados para ascriçanas.

P

RISK GROUP 2

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
  A directiva Europeia 2002/96/CE referente a gestao de residuos de aparelhos eletricos e electronicos (RAEE), prevo a electrodomesticos nao devem ser escoados no fluxo dos residuos solidos urbanos. Os aparelhos desactualizado devem ser recolhidos separadamente para optimizar a de recuperacao e reciclagem dos materiais que os compoem e impeder potenciais danos para a saude humana e lu. ambiente. O simbolo constituido por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produ forma a recordar a obligatoriedade de recolha separada. consumidos devem contactar as autoridades locais ou os pontos de vendra para solicitar informacao referente ao apropriadonoonde devem depositar os electrodomesticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposicao directa acos raios do sol, nao o coloque perto de fontes de calor.
• Para colocar ouutar alimentos, abra as portas deste aparelho o mais rapidamente possivel. Cada vez queAbrir as portas causa umnotavel gasto de energia.
• Não encha este aparecido com alimentos demais: p a r a uma boa conservação, o frio pode poder circular livrente. Se impedir-se a circulação, o compressor funcionalá continuamente.
• Não coloque dentro alimentos quentes:acularo temperatura interna forçando o compressor a funciona muito, com grande deserdico de energia eletrica.
• Descongele este aparecido quando se formar ge Manutenção); uma camada grossa de gelo torna mais dificil a transmissão do frio aos alimentos e aumenta o consumo de energia.

Anomalias e soluções

Pode acontecer que este aparecido não funciona. A Telefonar à Assistência Tecnica (veja a Assistência), verifique se não se tratava de um problema fácil de resolver com a ajuda da mesma lista.

O display está inteiramente apagado.

• A ficha não está ligada na tomada electrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.

O motor não inicia.

• Este aparecido é equipado com um controlo de proteção para o motor (veja Inicio e'utilização).

O display está aceso frac.

• Desligue a ficha e ligue-a novamente na tomada, depuis da tê-la rodada para inverter os pinos.

Toca o alarme, no display pisca o ALARME PORTA ABERTA (no lugar da temperatura do FRIGORIFICO aparece "d").

• A porta do frigorífico permaneceu aberta mais do quedoescretodos.

O sinal acustico para de tocar quando a porta for fechada ou se desligar e ligar novamente o produits.

Toca o alarme, no display pisca o ALARME TEMPERATUREA (no lugar da temperatura do CONGELADOR aparece "A1").

• Este aparecido às visse couver aquecido excessivo do conglomerador. Para não congregar novamente os alimentos, o conglomerador mantém-se a uma temperatura ao redor de 0^ , para possibilhar-lhe os alimentos dentro de 24 horas ou para cozeis-os e conglomerá-os. Para desligar o sinal acústico, abra e feche a porta ou pressione uma vez as teclas + e - da regulação da temperatura do conglomerador. Carregue uma segunda vez que os hestas teclas para visualizar no visor do conglomerador o valor normal programado,DSLALARMETEMPERATURA e restabeleça o normal funcionaamento.

Toca o alarme, no display pisca o alarme temperatura (no para lugar da temperatura do CONGELADOR aparece "A2").

Esteparalhoavisa sehouver aquecimento perigosod
dado. congelador:os alimentos nao devem ser consumidos.C
da. os congelador iramanter-sea umatempatura ao redor d
18C.Para desligar o sinai acustico,abra e feche a porta ou
pocal. pressioneuma vez as teclas ^+ e-da regulação da temperatura
do congelador.Carregueuma segunda vez nessas teclas para visualizar no visor do congelador o valor programado,
desligoeoLED ALARME TEMPERATUREA e restabeleca o
normalfuncionamento.

O frigorifico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estao estragadas.
• As portas são abertas com frequência excessiva.
• Foi programada uma temperatura muito alta (veja "Inicio /utilização").
  O frigorifico ou o congelador foram enchidos demais. a

Os alimentos congelam-se no frigorifico.

• Foi programada uma temperatura muito baixa (veja "Inicio e O fio",

O motor está a funciona continuamente.

• Estao activas as funcoes SUPER COOL e/ou SUPER FREEZE e/ou ICE PARTY.
• A porta não está bem fechada ou é aberta continuamente.
  A temperatura do ambiente externo está muito alta.

apafelho esta a fazer ruito.

• O aparecido não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre moveris ou objectos que vibram e emitem ruidos.
• O gás refrigerante interno produz um ruido leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

Final antecipado das funções.

Disturbios electricos na rede ou breves interruptos da tensao de alimentacao.

Instalacja
