Tipo de produto	Leitor de CD/MP3 com rádio FM/AM
Marca	Lexibook
Modelo	RCD102SP
Potência de áudio	2 × 3 W (estimativa)
Alto-falantes	2 alto-falantes (estéreo)
Tela	Display LED
Formatos suportados	CD de áudio, MP3 (via entrada AUX)
Rádio	FM, AM, FM estéreo
Antena	Antena FM telescópica
Entrada auxiliar	Sim (tomada AUX IN de 3,5 mm)
Programação	Até 20 faixas
Repetição	Faixa única ou todas as faixas
Alimentação de rede	AC 230 V, 50 Hz
Alimentação por pilha	6 pilhas tipo C (LR14) 1,5 V (não incluídas)
Dimensões (aprox.)	280 × 180 × 140 mm
Peso (aprox.)	1,2 kg
Material	Plástico
Cor	Preto/Prata (típico)
Manutenção	Limpeza com pano macio e seco, evitar produtos químicos
Segurança	Não expor à água, desconectar antes da limpeza, precauções com laser (CD)
Peças de reposição	Não disponíveis diretamente, contatar o SAC Lexibook
Garantia	2 anos (contra defeitos de fabricação)
Fabricação	Projetado na Europa, fabricado na China

Perguntas frequentes - RCD102SP LEXIBOOK

Como conectar um leitor MP3 externo?

Use a tomada ENTRADA AUX localizada na parte traseira do aparelho. Conecte um cabo de áudio (não incluído) entre a saída do seu leitor MP3 e esta tomada. Em seguida, coloque o seletor de funções em CD ou RÁDIO e ajuste o volume com o botão VOLUME. Os controles de reprodução são feitos a partir do seu dispositivo externo.

Como programar a reprodução de faixas?

Coloque o seletor de funções em CD. Pressione PROG. (o número 01 pisca). Use os botões AVANÇAR e VOLTAR para escolher uma faixa, depois pressione PROG. novamente para memorizá-la. Repita a operação para até 20 faixas. Para iniciar a reprodução, pressione PLAY/PAUSE. Para cancelar o programa, pressione STOP ou abra o compartimento do CD.

O rádio não sintoniza bem, o que fazer?

Para uma melhor recepção FM, estenda completamente a antena FM telescópica. Afaste o aparelho de caixas de som ou outros dispositivos elétricos. No modo AM, gire o aparelho para otimizar a recepção. Verifique também se o seletor de bandas está na banda desejada (AM, FM ou FM ST).

Pode-se usar o aparelho com pilhas?

Sim, abra o compartimento de pilhas na parte traseira e insira 6 pilhas tipo C (LR14) de 1,5 V respeitando a polaridade. O cabo de alimentação deve ser desconectado para que o aparelho funcione com pilhas. Não misture pilhas novas e usadas, e não recarregue pilhas não recarregáveis.

Como repetir uma única faixa?

Durante a reprodução, pressione uma vez o botão REPETIR. O indicador de repetição pisca, indicando que a faixa atual está sendo repetida em loop. Para repetir todo o disco, pressione duas vezes: o indicador permanece aceso fixo. Para cancelar, pressione até que o indicador se apague.

O que fazer se o CD não for lido?

Verifique se o disco está inserido corretamente (etiqueta para cima) e se o compartimento do CD está bem fechado. Limpe o disco com um pano macio, do centro para a borda. Se o problema persistir, o disco pode estar riscado ou deformado. Evite tocar na lente do laser.

Como limpar o aparelho?

Desconecte sempre o aparelho antes da limpeza. Use um pano macio e seco para limpar o exterior. Para as partes de plástico, pode usar um pano úmido com sabão neutro. Não use produtos de limpeza agressivos, gasolina ou solventes.

O aparelho não liga, o que verificar?

Certifique-se de que o cabo de alimentação está conectado a uma tomada 230 V funcional, ou que as pilhas estão instaladas corretamente e não estão gastas. O seletor de funções deve estar em CD ou RÁDIO (não em STOP). Se o aparelho ainda não funcionar, remova e recoloque as pilhas ou desconecte/reconecte o cabo de alimentação.

Posso usar fones de ouvido?

O aparelho não possui uma tomada de fone de ouvido dedicada. Para audição pessoal, você pode usar um adaptador conectado na tomada ENTRADA AUX (no modo de entrada), mas isso não foi projetado para fones de ouvido padrão. Recomenda-se usar os alto-falantes integrados.

Onde encontrar as peças de reposição?

As peças de reposição não são vendidas diretamente. Entre em contato com o serviço de atendimento ao cliente da Lexibook pelo telefone 0892 23 27 26 (0,34 € TTC/min) ou pelo site deles. Dentro da garantia de 2 anos, dirija-se primeiro ao seu revendedor com o comprovante de compra.

MANUAL DE UTILIZADOR RCD102SP LEXIBOOK

CUIDADO Y MANTENIMIENTO

FUNCIONAMIENTO DE LA RADIO

FUNCIONAMIENTO DEL CD

FUNCIONAMIENTO DE ENTRADA DE AUDIO

Os símbolos gráficos na parte traseira da unidade significam o seguinte:

O trovão com uma seta dentro de um triângulo equilátero serve para avisar o utilizador da presença de “voltagem perigosa” sem isolamento dentro da estrutura do produto, que pode ser suficiente para constituir risco de choque eléctrico.

O ponto de exclamação dentro de um triângulo equilátero serve para alertar o utilizador da presença de instruções de funcionamento e manutenção importantes (reparação) nos manuais que acompanham o aparelho.

PERIGO: Radiação a laser invisível ou perigosa quando a abertura e as ligações estão em falta ou defeituosas. Evite a exposição directa ao raio.

AVISO:

• Para reduzir o risco de fogo ou choque eléctrico, não exponha esta unidade à chuva ou humidade.
• O aparelho não deve ser exposto a pingos ou derrames e não deve colocar objectos cheios de líquidos, como vasos, em cima do aparelho.
• A ficha é usada para desligar o aparelho e deve estar sempre pronta a funcionar.
• De modo a desligar completamente o aparelho da alimentação, deverá retirar a ficha da tomada completamente.

PERIGO

SEGURANÇA DO LASER

Esta unidade utiliza um sistema de raio laser óptico no mecanismo do CD, com protecções incorporadas. Não tente desmontar, consulte pessoal de reparação qualificado. A exposição a este raio laser invisível pode ser danoso para o olho humano.

Pode haver radiação do laser invisível quando a estrutura é aberta ou quando o sistema de protecção falhar ou estiver defeituoso. Evite a exposição directa ao raio laser.

INSTRUÇÕES DE SEGURANÇA

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não use este produto perto da água ou humidade, por exemplo, perto de uma banheira, lavatório, lava-loiça ou tina da lavandaria, numa cave húmida ou perto de uma piscina.
6. Limpe apenas com um pano seco. Retire a ficha deste produto da tomada antes de proceder à limpeza. Não use produtos líquidos de limpeza nem aerossóis. Pode danificar o ecrã.
7. Não bloqueie quaisquer entradas de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale perto de fontes de calor, como radiadores, registadores de calor, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. Não anule a ficha com a ligação polarizada ou à terra. Uma ficha polarizada tem dois dentes, um maior do que o outro. Uma ficha com ligação à terra tem dois dentes e um terceiro com ligação à terra, para sua segurança. Se a ficha fornecida não for adequada à sua tomada, consulte um electricista para substituir a tomada obsoleta.
10. Proteja o fio da alimentação de pisadelas ou apertões, especialmente perto da ficha, receptáculos e no ponto onde os fios saem do aparelho.
11. Use apenas acessórios especificados pelo fabricante.
12. Retire a ficha do aparelho da tomada durante trovoadas ou quando não usar o aparelho durante longos períodos de tempo.
13. Todas as reparações devem ser feitas por pessoal qualificado. Tem de proceder à reparação quando o aparelho for danificado de algum modo, como no fio ou na ficha da alimentação, se cair líquido ou algum objecto em cima dele, se o aparelho for exposto à chuva ou humidade e não funcionar normalmente, ou se deixar cair o aparelho no chão.
14. Não sobrecarregue a tomada. Use apenas a fonte de alimentação conforme indicado.
15. Use peças sobresselentes conforme especificado pelo fabricante.

16. Nunca empurre quaisquer tipos de objectos para dentro das aberturas deste produto, pois eles podem tocar em pontos de voltagem perigosa ou colocar as peças em curto-circuito, o que pode dar origem a fogo ou choque eléctrico. Nunca derrame nem borrife qualquer tipo de líquido para o produto.

17. O produto pode ser montado numa parede apenas se isso for recomendado pelo fabricante.

18. Após terminar qualquer afinação ou reparação neste produto, peça a um técnico para efectuar as verificações de segurança.

RETIRAR O APARELHO DA CAIXA

Quando retirar o produto da caixa, certifique-se de que os seguintes elementos se encontram incluídos:

1 Aparelhagem "Boombox" com Leitor de CD
1 Cabo AC
1 Manual de instruções

AVISO: Todos os materiais de empacotamento, como fita, películas de plástico, arames e etiquetas não fazem parte do produto e devem ser deitados fora.

ALIMENTAÇÃO

A aparelhagem “Radio” com Leitor de CD funciona com AC 230V – 50Hz ou com 6 pilhas de 1,5V/C — — (não incluídas).

Funcionamento AC

1. Verifique se a unidade está desligada.
2. Coloque a extremidade pequena do fio AC na entrada AC na parte traseira da unidade.
3. Ligue a outra extremidade do fio AC a uma tomada AC 230V – 50Hz adequada.

Colocação das pilhas

1. Para colocar as pilhas, abra a tampa do compartimento das pilhas na parte traseira da unidade, premindo as abas e depois puxando a tampa para fora.
2. Coloque as 6 pilhas de 1,5V/C --- (não incluídas), tendo em conta a polaridade indicada no compartimento e de acordo com a imagem apresentada ao lado.
3. Feche o compartimento das pilhas.

Nota: O fio da alimentação AC tem de ser desligado da entrada AC na parte traseira da unidade, para que o produto funcione a pilhas.

Não recarregue pilhas não recarregáveis. As pilhas recarregáveis devem ser retiradas do produto antes de serem recarregadas. As pilhas recarregáveis só devem ser recarregadas sob a supervisão por parte de um adulto. Não misture diferentes tipos de pilhas nem pilhas novas com pilhas usadas. Use apenas pilhas do mesmo tipo ou equivalentes às recomendadas. As pilhas devem ser inseridas com a polaridade correcta. Retire as pilhas gastos do produto. Não coloque os terminais em curto-circuito. Não atire as pilhas para o fogo. Retire as pilhas se não usar o produto durante um longo período de tempo.

AVISO: Uma descarga electrostática ou frequências fortes podem dar origem a um mau funcionamento ou perda de memória. Caso ocorra algum funcionamento anormal, retire e volte a colocar as pilhas, ou desligue o adaptador AC/DC da tomada e volte a ligá-la.

CUIDADOS E MANUTENÇÃO

Cuidados a ter com os discos

- Trate os discos com cuidado. Manuseie os discos apenas pelas extremidades. Nunca permita que os seus dedos entrem em contacto com a parte brilhante sem impressões do disco.

- Não cole fita adesiva, autocolantes, etc. na etiqueta do disco.

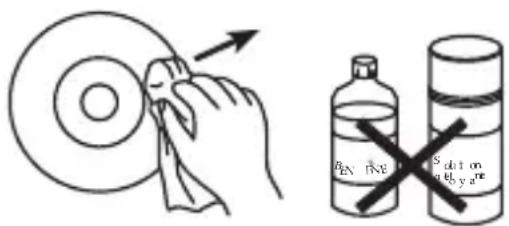

- Limpe o disco periodicamente com um pano suave, seco e sem linho. Nunca use detergentes ou produtos de limpeza abrasivos para limpar os discos. Se for necessário, use um kit de limpeza para CDs.

- Se um disco saltar ou ficar preso numa faixa, provavelmente está sujo ou danificado (riscado).

- Quando limpar o disco, limpe-o em linhas rectas do centro do disco para a extremidade exterior. Nunca limpe em movimentos circulares.

- Esta unidade foi criada para reproduzir apenas CDs que tenham o logótipo de identificação apresentado aqui. Outros discos podem não se encontrar em conformidade com a norma do CD e podem não funcionar correctamente.

- Os discos deverão ser guardados nas devidas caixas após a utilização, para evitar danos.

- Não exponha os discos à luz directa do sol, altas temperaturas ou pó, etc.

- A exposição prolongada a temperaturas extremas pode deformar o disco.

- Não cole nem escreva nada em nenhum dos lados do disco. Os instrumentos de escrita que sejam afiados ou a tinta podem danificar a superfície.

Limpeza da unidade

• Para prevenir o perigo de fogo ou de choques, desligue a sua unidade da alimentação quando proceder à limpeza.
• O acabamento da sua unidade pode ser limpo com um pano do pó e ser cuidado tal como qualquer outra peça de mobiliário. Tenha cuidado quando limpar as peças de plástico.
• Pode usar um detergente neutro e um pano ligeiramente embebido em água para limpar o painel dianteiro.

LOCALIZAÇÃO DOS CONTROLOS

Consulte a imagem na p.2

1. Botão STOP
2. Botão PROG. (Programação)
3. Botão REPEAT (Repetição)
4. Botão de RETRÓCÉDER (VOLTAR ATRÁS)
5. Indicador da energia
6. Indicador FM estéreo
7. Ecrã LED
8. Canal Sintonizado
9. Botão de REPRODUÇÃO/PAUSA
10. Botão de AVANÇAR
11. Indicador PLAY/PAUSE/PROG (reprodução / pausa / programação
12. Indicador de REPETIÇÃO
13. Antena FM
14. Selector da FUNÇÃO (desligado / CD/ rádio)
15. Entrada AC
16. Controlo do VOLUME
17. Entrada AUX IN
18. Compartimento das pilhas
19. Selector da Banda AM-FM-FM ST
20. Botão de SINTONIZAÇÃO DE RÁDIO
21. Porta do CD
22. Botão de ABRIR A PORTA DO CD

FUNCIONAMENTO DO RÁDIO

1. Faça deslizar o selector da FUNÇÃO para a posição RÁDIO para ligar a unidade.
2. Faça deslizar o selector da BANDA para seleccionar AM, FM ou FM ST (estéreo) para a banda de rádio desejada.
3. Use o botão de SINTONIZAÇÃO DE RÁDIO para seleccionar a estação de rádio desejada.
4. Ajuste o controlo do VOLUME.
5. Para desligar o rádio, faça deslizar o selector da FUNÇÃO para a posição OFF (desligado).

Nota: Para assegurar a máxima sensibilidade de sintonização FM, a antena FM deverá ser completamente esticada para obter a melhor recepção possível. Evite aproximar-se de altifalantes e outros aparelhos eléctricos. Para a recepção FM estéreo, o indicador FM estéreo mantém-se ligado quando estiver a receber um programa estéreo. Quando sintonizar uma recepção AM, para assegurar a melhor sensibilidade AM, tente reposicionar a unidade até obter a melhor recepção.

LEITURA DE CDs

Reproduzir um CD

1. Prima o botão de ABRIR A PORTA DO CD e coloque cuidadosamente um disco no eixo central com o lado da etiqueta impressa virado para cima.
2. Feche a PORTA DO CD e faça deslizar o selector da FUNÇÃO para a posição CD para ligar a unidade. O ecrã LED apresenta o número total de faixas no disco.
3. Prima o botão de REPRODUÇÃO/PAUSA e o indicador PLAY (reprodução) acende e o CD começa a ser reproduzido desde a primeira faixa.
4. Ajuste o controlo do VOLUME para definir o nível do som.
5. Para fazer uma pausa na reprodução, prima o botão de REPRODUÇÃO/PAUSA. O número da faixa começa a piscar e o indicador PLAY (reprodução) desliga-se. Para continuar a reprodução, prima de novo o botão de REPRODUÇÃO/PAUSA.
6. Para parar por completo a reprodução, prima o botão STOP.

Botões de AVANÇAR / RETROCEDER

1. Quando o CD estiver parado, para reproduzir directamente a sua faixa preferida, encontre a faixa desejada com os botões de AVANÇAR / RETROCEDER e prima REPRODUÇÃO / PAUSA.
2. Quando estiver a escutar um CD, prima o botão de AVANÇAR para reproduzir a faixa seguinte. Prima RETROCEDER para voltar ao início da faixa actual. Volte a premir o mesmo botão duas ou mais vezes para reproduzir as faixas anteriores.
3. Para fazer uma busca para a frente ou para trás na faixa actual, prima e mantenha premido o botão AVANÇAR ou RETROCEDER para encontrar uma passagem específica na música. O leitor avança ou retrocede a alta velocidade enquanto mantiver o botão premido. Deixe de premir o botão para voltar à reprodução normal.

Nota:

• Se um disco for colocado incorrectamente, se estiver sujo ou danificado, não pode ser reproduzido.
• À medida que cada faixa é reproduzida, o número da faixa é apresentado no ecrã.
• Para prevenir danos no disco, nunca abra a porta do CD enquanto o disco estiver a rodar. Espere que o disco pare antes de abrir a porta do CD. Nunca toque na lente quando a porta do CD estiver aberta.
• Não use a pega de transporte quando estiver a reproduzir um CD. O produto só deverá ser usado numa superfície estável.

Repetir

1. Para repetir continuamente uma única faixa, prima uma vez o botão REPEAT (repetição) no modo de reprodução. O indicador de repetição começa a piscar.
2. Para repetir todas as faixas, prima duas vezes o botão REPEAT (repetição) enquanto estiver no modo de reprodução. O indicador de repetição permanece ligado.
3. Para cancelar a função de repetição, prima repetidamente o botão REPEAT (repetição) até que o indicador de repetição se desligue.

REPRODUÇÃO PROGRAMADA DO CD

Use a função de programação para pré-seleccionar a ordem em que a sequência das faixas será reproduzida. Pode programar até 20 faixas.

1. Faça deslizar o selector da FUNÇÃO para a posição CD.
2. Prima PROG., "01" começa a piscar no ecrã.
3. Use os botões de AVANÇAR ou RETROCEDER para seleccionar a primeira faixa a incluir na sequência programada.
4. Prima PROG. para confirmar e guardar a faixa.
5. Repita os passos 3 e 4 para programar as outras faixas desejadas.
6. Prima o botão PLAY (reprodução) para começar a reprodução. As faixas serão reproduzidas na ordem programada. O indicador PLÁY/PAUSE/PROG (reprodução/pausa/programação) começa a piscar quando a função de programação estiver a ser usada.

Nota:

• Para cancelar a função de programação, prima o botão STOP até que o indicador PLAY/PAUSE/PROG (reprodução/pausa/programação) se desligar.
• Durante a configuração da programação, para

OPERAÇÃO AUX IN

Pode reproduzir a música através dos altifalantes desta Aparelhagem “Radio” com Leitor de CD, ligando a sua entrada AUX IN ao seu MP3 ou a outro leitor de áudio digital.

1. Ligue uma extremidade de um cabo de áudio (não incluído) na entrada AUX IN que se encontra na parte traseira da unidade e a outra extremidade do cabo na entrada LINE OUT do aparelho que quer ligar.
2. Faça deslizar o selector da FUNÇÃO para a posição CD ou RÁDIO.
3. Ajuste o controlo do VOLUME para o nível desejado.
4. Use os botões de funções do seu aparelho de áudio para fazer uma pausa e continuar a reprodução, ajustar o volume e seleccionar a faixa anterior ou seguinte.

MANUTENÇÃO

Para prevenir fogo ou choques, desligue a unidade da alimentação AC quando proceder à limpeza. O acabamento da sua unidade pode ser limpo com um pano do pó e cuidado como se de outra peça de mobiliário se tratasse. Use um pano suave e limpo, ligeiramente embebido em água tépida para limpar o exterior da unidade. Tenha cuidado quando limpar e passar as peças de plástico. Pode usar detergente neutro e um pano ligeiramente embebido em água no painel dianteiro.

GARANTIA

Este produto é abrangido pela nossa garantia de 2 anos.

Caso tenha alguma queixa respeitante à garantia ou ao serviço pós-vendas, contacte o nosso distribuidor e apresente uma prova válida de compra. A nossa garantia abrange quaisquer defeitos de fabrico ou de mão-de-obra, com a excepção de qualquer deterioração devido à não observância do manual de instruções ou de acções descuidadas efectuadas neste item (como desmontar, expor ao calor e humidade, etc.). Recomendamos que guarde a caixa para futuras referências.

Num esforço para melhorar constantemente os nossos serviços, podemos efectuar modificações nas cores e pormenores do produto apresentado na caixa.

NOTA: Por favor, guarde este manual de instruções, pois contém informações importantes.

Referência: RCD102series

Criado e desenvolvido na Europa – Fabricado na China

©2009 LEXIBOOK®

Lexibook Electrónica Lda,

Quinta dos loios,

Praceta José Domingos dos Santos, 6B-8A,

2835-343 Lavradio-Barreiro,

Portugal.

http://www.lexibook.com

CE

Protecção Ambiental

Os aparelhos eléctricos indesejados podem ser reciclados e não devem ser eliminados com o lixo doméstico comum! Por favor, apoie activamente na conservação de recursos e ajude a proteger o ambiente, devolvendo este aparelho a um centro de recolhas (se disponível).
