MANUAL DE UTILIZADOR TDW1444BWH THOMSON
INSTRUÇÕES DE INSTALAÇÃO 6
ANTES DE INSERIR LOIÇA NOS CESTOS 8
CARREGAR A MÁQUINA DE LAVAR LOIÇA 8
AJUSTAR O CESTO SUPERIOR 11
DOBRAR O SUPORTE PARA CHÁVENAS 11
PINOS DOBRÁVEIS 12
RESOLUÇÃO DE PROBLEMAS 23
CARACTERÍSTICAS TÉCNICAS 25
FICHA DE INFORMAÇÃO DO PRODUTO 26
SERVIÇO DE REPARAÇÃO E PEÇAS SOBRESSELENTES 27
ELIMINAÇÃO 28
Este produto foi fabricado e vendido sob a responsabilidade da Etablissements Darty et Fils (S.A.S).
THOMSON e o logótipo da THOMSON são marcas comerciais usadas sob licença pela
Etablissements Darty et Fils (S.A.S) – mais informações em www.thomson-brand.com .
Todos os outros produtos, serviços, empresas, marcas comerciais, nomes comerciais ou do produto e logótipos referenciados pertencem aos respetivos proprietários.

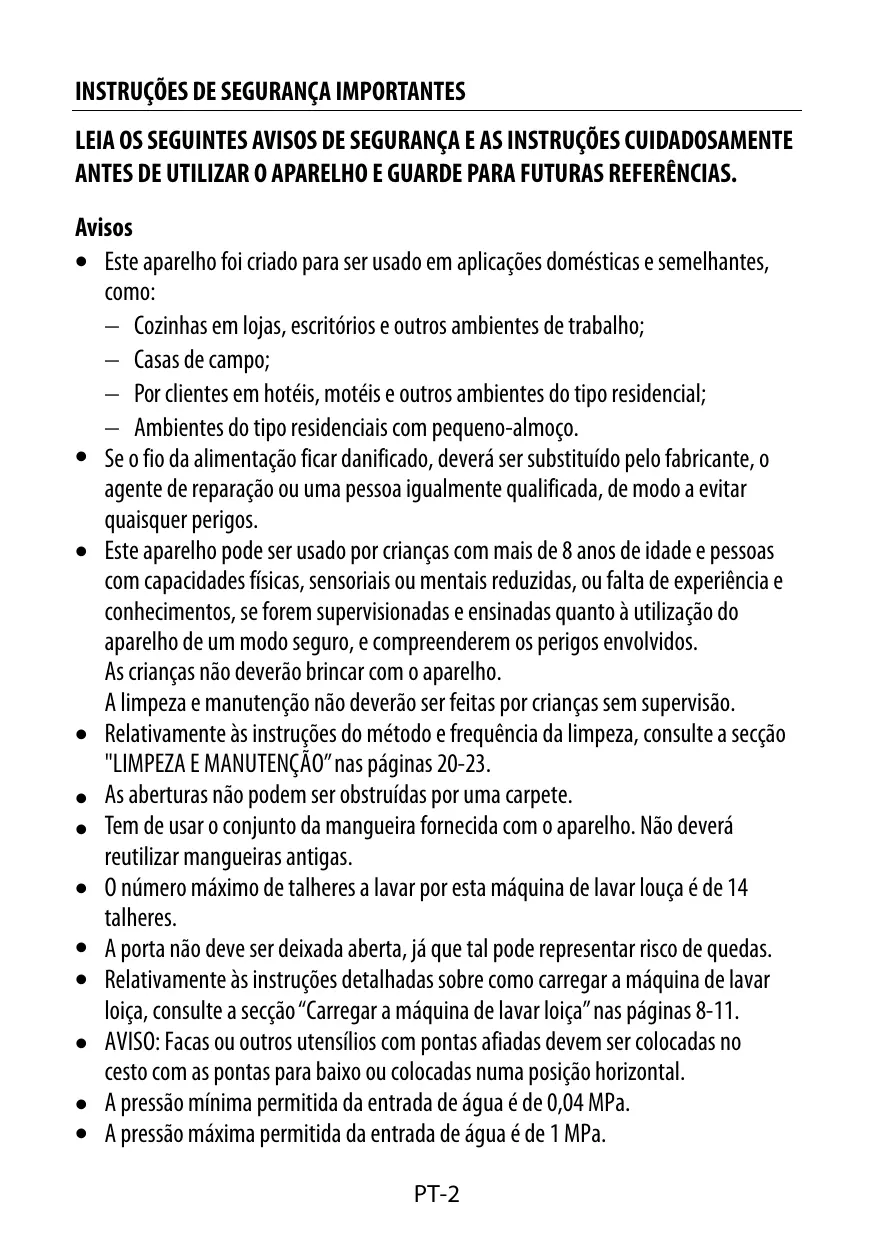

LEIA OS SEGUINTES AVISOS DE SEGURANÇA E AS INSTRUÇÕES CUIDADOSAMENTE ANTES DE UTILIZAR O APARELHO E GUARDE PARA FUTURAS REFERÊNCIAS.
Avisos
- Este aparelho foi criado para ser usado em aplicações domésticas e semelhantes, como:
— Cozinhas em lojas, escritórios e outros ambientes de trabalho; Casas de campo; - Por clientes em hotéis, motéis e outros ambientes do tipo residencial; Ambientes do tipo residenciais com pequeno-almoço.
- Se o fio de alimentação ficar danificado, deverá ser substituído pelo fabricante, o agente de reparação ou uma pessoa igualmente qualificada, de modo a evitar perigos.
- Este aparelho pode ser usado por crianças com mais de 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimentos, se forem supervisionadas e ensinadas quanto à utilização do aparelho de um modo seguro, e compreenderem os perigos envolvidos.
As crianças não deverão brincar com o aparelho.
A limpeza e manutenção não deverão ser feitas por crianças sem supervisão.
- Relativamente às instruções do método e frequência da limpeza, consulte a secção "LIMPEZA E MANUTENÇÃO" nas páginas 20-23.
- As aberturas não podem ser obstruídas por um carpete.
- Tem de usar o conjunto da mangueira fornecida com o aparelho. Não deverá reutilizar mangueiras antigas.
- O número máximo de talheres a lavar por esta máquina de lavar louça é de 14 talheres.
- A porta não deve ser deixada aberta, já que tal pode representar risco de quedas.
- Relativamente às instruções detalhadas sobre como carregar a máquina de lavar louça, consulte a secção "Carregar a máquina de lavar louça" nas páginas 8-11.
- AVISO: Facas ou outros utensílios com pontas afiadas devem ser colocados no cesto com as pontas para baixo ou colocados numa posição horizontal.
- A pressão mínima permitida da entrada de água é de 0,04 MPa.
- A pressão máxima permitida da entrada de água é de 1 MPa.
- A ficha tem de permanecer facilmente acessível antes da instalação do aparelho.
Precauções de segurança
- A instalação e reparação devem ser efetuadas por um técnico qualificado.
- Este aparelho destina-se apenas a uma utilização doméstica no interior.
- Para se proteger contra choques elétricos, não coloque o aparelho, o fio ou a ficha dentro de água ou de qualquer outro líquido.
- Desligue o aparelho e retire a ficha da tomada antes de proceder à limpeza e manutenção.
- Não se sente ou fique em cima da porta ou do suporte da máquina de lavar loiça.
- Não manuseie a máquina de lavar loiça a menos que todos os painéis anexos estejam corretamente dispostos.
- Abra cuidadosamente a porta quando a máquina de lavar loiça estiver a funcionar, pois pode correr o risco de ser derramada água.
- Não coloque objetos pesados nem se apoie na porta quando está aberta. O aparelho pode tombar para a frente.
- Alguns detergentes para máquinas de lavar loiça são bastante alcalinos. Podem ser extremamente perigosos se forem engolidos. Evite o contacto com a pele e os olhos e mantenha as crianças afastadas da máquina de lavar loiça quando a porta estiver aberta.
- Não lave artigos de plástico, a menos que tenham assinalado "seguro para lavar na máquina de lavar loiça" ou o equivalente.
- Utilize apenas o detergente e agentes de enxaguamento recomendados para serem utilizados numa máquina de lavar loiça automática.
- Nunca utilize sabonete, detergente para a roupa ou detergente para lavar a loiça à mão na sua máquina de lavar loiça.
- A porta não deve ser deixada aberta, pois isso pode causar perigo.
- A porta não deve ser deixada aberta, quando não está a ser utilizada.
- Não altere os controlos.
- Instruções de ligação à terra:
- Este aparelho tem de ser ligado à terra. No caso de um mau funcionamento ou avaria, a ligação à terra irá reduzir o risco de choque elétrico, fornecendo um caminho de menor resistência para a corrente elétrica. Este aparelho está
equipado com uma ficha com ligação à terra.
- A ficha deve ser ligada a uma tomada apropriada que está instalada e ligada à terra, de acordo com todos os códigos locais e regulamentos.
- Uma ligação inadequada do condutor de ligação à terra do equipamento pode resultar em risco de choque elétrico.
- Verifique com um eletricista qualificado ou um representante da assistência, caso tenha dúvidas sobre se o aparelho está devidamente ligado à terra.
- Não modifique a ficha fornecida com o aparelho. Se não se adequar à tomada, então obtenha uma tomada adequada instalada por um eletricista qualificado.

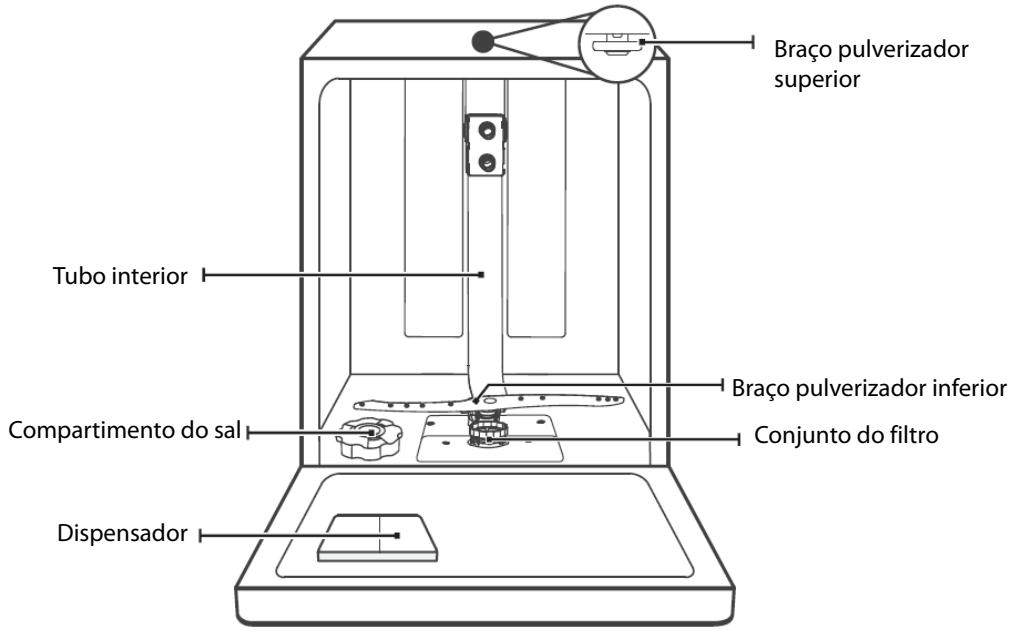

VISTA PORMENORIZADA DO PRODUTO
Cesto para talheres
Cesto superior Braço pulverizador superior
2 Botões do programa de lavagem 3 Indicações luminosas de estado e de função
| AUTÔ | © | © | ECO | 90° | © | ER |
| Automática | Intensivo | Universal | ECO | 90 Minutes | Vidro | Rápido |
4 Ecrã
| 8:88 | Para ver o tempo restante, hora do início diferido, dureza da água e)códigos deerro. |
| 7 | Torneira daáguaSe esté指示or luminoso acender, significa que a torneira daágua está fechada. |
| 6 | Bloqueio de segurança para crianças |
| 5 | AbrilhantasadorSe esté指示or luminoso acender, significa que aária de lavar loiça tempouco abrilhantasador e que tem de reabastecer. |
| 4 | SalSe esté指示or luminoso acender, significa que aária de lavar loiça tempouco sal e que tem de reabastecer. |
Botão de início retardado
Botão de lavagem potente
Bloqueio de segurança para crianças
Botão de velocidade turbo+
Botão de secagem extra
Botões de abertura automática
| © | © | ©+ | © |
| Início retardado | Lavagem potente | Velocidade turbo+ | Secagem extra |
12 Botão de Iniciar/Pausa
ANTES DE INSTALAR A SUA MÁQUINA DE LAVAR LOIÇA
Antes de ligar a sua máquina de lavar loiça à alimentação, verifique se a voltagem indicada na placa das especificações corresponde à voltagem em sua casa. O aparelho tem de ser ligado à terra. O fabricante não se responsabiliza por danos que possam ocorrer como resultado de uma utilização sem ligação à terra.
AVISO: Desligue a alimentação antes de instalar a sua máquina de lavar loiça.
INSTRUÇÕES DE INSTALAÇÃO
Posicionamento do aparelho
Coloque o aparelho no local pretendido. A parte de trás deve ficar encostada à parede por trás, e os lados, ao longo dos armários ou paredes adjacentes. A máquina de lavar louça está equipada com mangueiras de abastecimento de água e de escoamento que podem ser posicionadas do lado direito ou esquerdo para fazer a instalação correta.
Ligação da água fria
A instalação da mangueira deverá ser feita por profissionais.
Ligue a mangueira de abastecimento de água fornecida a um conector roscado com 3/4" e certifique-se de que fica bem apertada.
Se os tubos de água forem novos ou não tiverem sido utilizados durante um longo período de tempo, deixe a água passar, para se certificar de que a água está limpa. Esta precaução é necessária para evitar o risco de a entrada da água ficar bloqueada e danificar o aparelho.

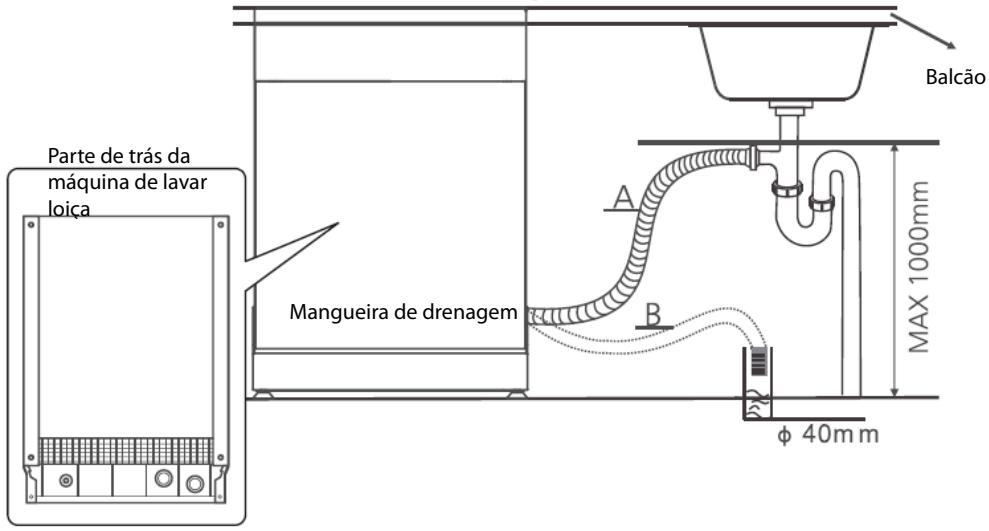

Ligação da mangueira de drenagem
Introduza a mangueira de drenagem num tubo de drenagem com um diâmetro mínimo de 4 cm ou deixe-a correr para o lava-loiça, tendo o cuidado de não a dobrar ou cravar. A altura do tubo de drenagem deve ser inferior a 1000 mm. A extremidade livre da mangueira não deve estar imersa em água para evitar o refluxo da mesma.
Fixe firmemente a mangueira de drenagem na posição A ou na posição B.
A instalação da mangueira deverá ser feita por profissionais.
Se forem detetadas fugas, corte imediatamente o fornecimento de água e verifique todas as ligações da mangueira.
Volte a apertar as ligações, se necessário.
Se, por qualquer razão, não conseguir parar a fuga, contacte um canalizador especializado.
Ligação elétrica
A instalação do equipamento elétrico deverá ser feita por profissionais.
- Não utilize uma extensão nem uma ficha com adaptador com este aparelho.
- Nunca corte nem retire a ligação à terra do fio da alimentação.
Certifique-se de que a voltagem e a frequência da máquina de lavar loiça correspondem às indicadas na placa de especificações. Insira a ficha apenas numa tomada elétrica devidamente ligada à terra. Se a tomada elétrica à qual tem de ligar o aparelho não for adequada para a ficha, substitua a tomada, em vez de utilizar adaptadores ou peças semelhantes, pois pode causar sobreaquecimento e queimaduras. Certifique-se de que existe uma ligação adequada à terra antes da utilização.
Nivelamento
Coloque a máquina de lavar loiça numa superfície plana e estável. É muito importante que a máquina de lavar loiça esteja perfeitamente nivelada para evitar que funcione mal. É possível nivelar a máquina de lavar loiça ajustando os pés da base.
- Retire os restos grandes de comida, como ossos, que possam obstruir o filtro ou danificar a bomba de lavagem.
- Embeba panelas ou frigideiras com restos de comida queimada em água e depois coloque-as no cesto.
AVISOS:
- Certifique-se de que os pratos ficam seguros no respetivo lugar, para que não se virem nem obstruam a rotação dos braços pulverizadores durante o ciclo de lavagem.
- Recipientes, como taças, copos e tigelas, deverão ser sempre colocados com a abertura virada para baixo e com quaisquer cavidades de lado, para permitir que a água escoe.
- Não empilhe pratos.
- Não coloque os copos demasiado perto uns dos outros, pois eles podem bater e partir.
- Insira artigos grandes que são mais difíceis de lavar no cesto inferior.
- Certifique-se de que os artigos a serem lavados podem ir à máquina.
Artigos que não podem ser lavados na máquina de lavar loiça:
- Pratos, tachos ou panelas de madeira
- Artigos artesanais
- Pratos de plástico (exceto se estiverem marcados como laváveis na máquina de lavar loiça)
- Pratos e objetos em cobre, estanho, zinco ou latão
- Pratos de alumínio
- Talheres de prata, vidro e cristal, artigos decorados
CARREGAR A MÁQUINA DE LAVAR LOIÇA

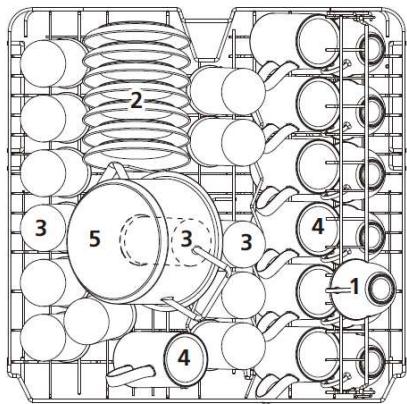

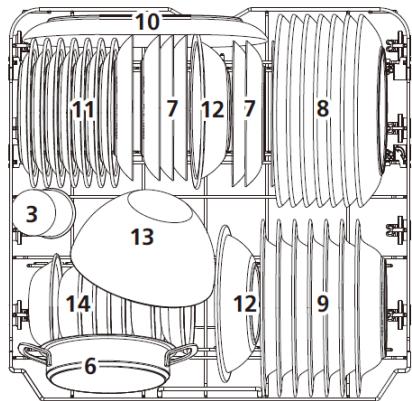

Carregamento dos cestos superior e inferior
- O cesto superior foi concebido para conter objetos delicados e leves, tais como copos, chávenas, pires, tigelas de servir e panelas pouco fundas.
- O cesto inferior foi concebido para conter panelas, tampas, pratos, saladeiras, talheres, etc.
- Os pratos de servir e as tampas grandes devem ser dispostos à volta da borda do cesto, assegurando que o braço pulverizador superior rode livremente.
- Disponha os objetos de modo a que a água chegue a todas as superfícies.
Cesto superior
Cesto inferior
- Chávenas
- Pires
- Copos
- Canecas
- Panela pequena
- Panela de forno
- Pratos de sobremesa
- Pratos de jantar
- Pratos de sopa
- Travessa oval
- Pratos de sobremesa em melamina
- Taças em melamina
- Taça de vidro
- Taças de sobremesa

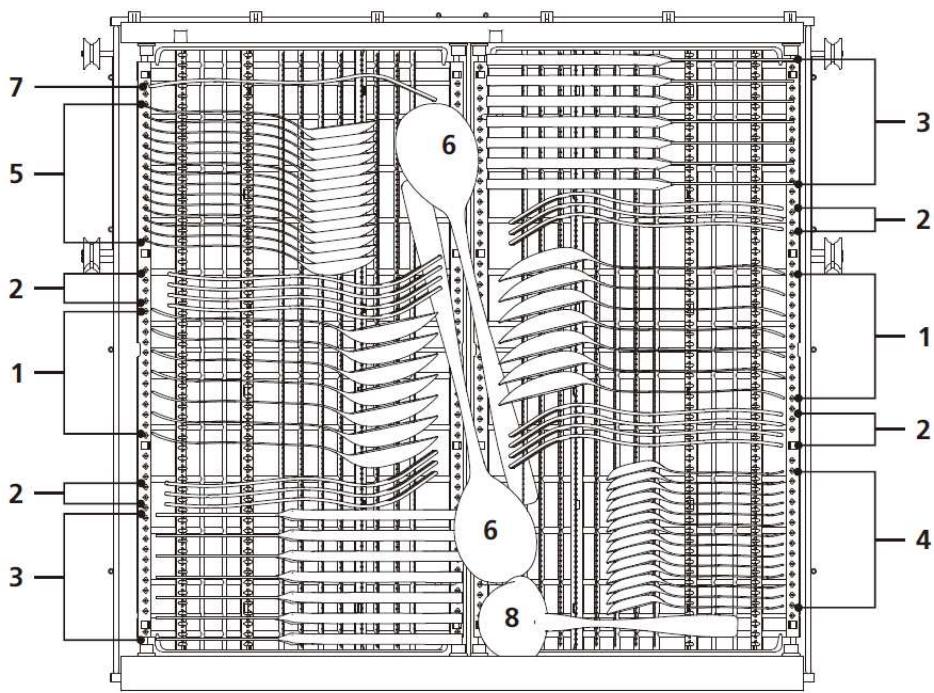

Carregar a grelha do talher
Coloque o talher na grelha.
O braço pulverizador superior não pode ficar bloqueado por artigos.
Tenha cuidado durante o carregamento para evitar ferimentos devido às lâminas das facas.
- Colheres de sopa
- Garfos
- Facas
- Colheres de chá
- Colheres de sobremesa
- Colheres de servir
- Garfos de servir
- Conchas para molho
Não deixe que nenhum objeto se prolongue pelo largo.
Carregue sempre os utensílios afiados com a ponta afiada para baixo!
Ambas as partes são planas.
Ambas as partes estão sobrepostas.
A parte direita é removida.

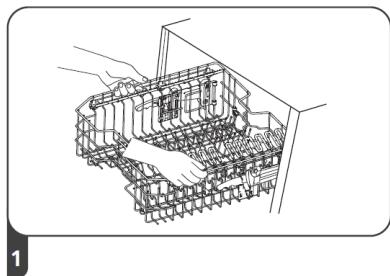

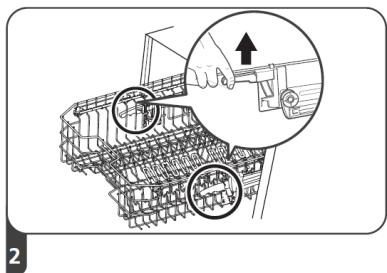

AJUSTAR O CESTO SUPERIOR
Para ajustar o cesto superior, basta levantar o cesto superior no centro de cada lado até que o cesto fique bloqueado na posição superior. Não é necessário levantar o manípulo de regulação.
Para baixar o cesto superior, levante as pegas de regulação de cada lado para libertar o cesto e baixá-lo para a posição inferior.

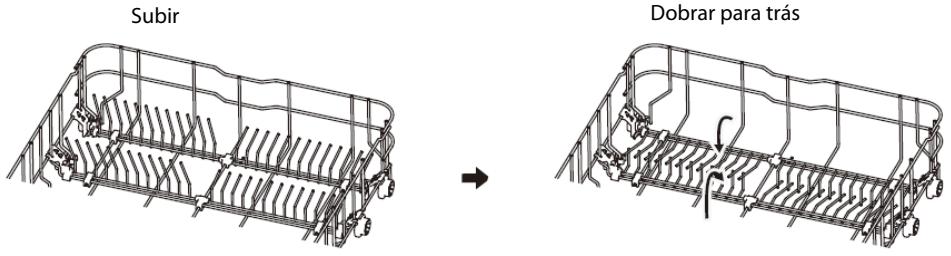

DOBRAR O SUPORTE PARA CHÁVENAS
Para dar espaço a artigos mais altos no cesto superior, levante o suporte para chávenas para cima.
Pode encostar os copos altos. Pode também retirá-lo quando não for necessário para utilização.
Os pinos do cesto inferior servem para segurar pratos e uma travessa. Podem ser rebatidos para criar mais espaço para objetos grandes.
A dureza da água varia de local para local. Se for usada água dura na loiça, irão formar-se depósitos nos utensílios. Este aparelho está equipado com amaciador que usa o sal especificamente concebido para eliminar os minerais da água.
CUIDADO:
- Use sal formulado especialmente para máquinas de lavar loiça domésticas.
- Não utilize sal de mesa quando este contém substâncias insolúveis que podem danificar o sistema amaciador de água.
- Encha o compartimento do sal antes de iniciar o programa de lavagem. Assim, o excesso de solução salina é removido imediatamente pela água. A presença prolongada de água salgada no depósito pode dar origem a corrosão.
Ajustar o consumo de sal
- Feche bem a porta da máquina de lavar loiça. Dentro de 60 segundos após ligar a máquina de lavar loiça, insira o estado de ajuste do consumo de sal mantendo premido R até que o visor mostre H3.
- Prima repetidamente R para ajustar a definição à dureza da água.
- Prima para validar as definições.
| DUREZA DA ÁGUA | Visor | A regeneração ocorrê a cada X sequências de programas1) | Consumo de sal (grama / ciclo) |
| °dH | °fH | °Clarke | Mmol/l |
| 0 - 5 | 0 - 9 | 0 - 6 | 0 - 0,94 | H1 | Sem regeneração | 0 |
| 6 - 11 | 10 - 20 | 7 - 14 | 1,0 - 2,0 | H2 | 10 | 9 |
| 12 - 17 | 21 - 30 | 15 - 21 | 2,1 - 3,0 | H3 | 5 | 12 |
| 18 - 22 | 31 - 40 | 22 - 28 | 3,1 - 4,0 | H4 | 3 | 20 |
| 23 - 34 | 41 - 60 | 29 - 42 | 4,1 - 6,0 | H5 | 2 | 30 |
| 35 - 55 | 61 - 98 | 43 - 69 | 6,2 - 9,8 | H6 | 1 | 60 |
Predefinições de fábrica: H3
NOTA:
1° dH = 1.25° Clarke = 1.78° fH = 0.178 mmol/l
1) Cada ciclo com uma operação de regeneração consome mais 2,0 litros de água, o consumo de energia aumenta em 0,02 kWh e o programa prolonga-se por 4 minutos.

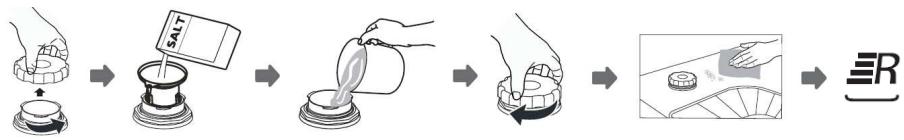

O compartimento do sal tem de ser atestado quando a luz de aviso do sal acender.
- Retire o cesto inferior e desenrosque a tampa do compartimento do sal.
- Coloque a ponta do funil (fornecido) no orifício e verta cerca de 1,5 kg de sal para a boquilha de lavar loiça.
- Encha o recipiente de sal até ao limite máximo com água.
É normal que uma pequena quantidade de água saia do compartimento do sal.
- Volte a enroscar bem a tampa.
- Remova o sal que caiu à volta da abertura do recipiente e para dentro da cuba.
AVISO!
O sal é corrosivo, pelo que se recomenda vivamente a execução de um programa mais curto sem loiça quando cada enchimento do recipiente de sal para lavar o sal que possa ter sido derramado na cuba.
NOTA: Dependendo de quão bem o sal se dissolve, o indicador luminoso de aviso do sal pode permanecer aceso, mesmo antes de encher o compartimento de sal.
UTILIZAÇÃO DOS DISPENSADORES DE ENXAGUAMENTO E DE DETERGENTE
Função do abrilhantador
O abrilhantador é libertado durante o último enxaguamento para evitar que a água forme gotículas na loiça, o que pode deixar manchas e riscos. Melhora também a secagem, permitindo que a água saia da loiça.
AVISO! Utilize apenas abrilhantador de marca para a máquina de lavar loiça. Nunca encha o dispensador do abrilhantador com outras substâncias (por exemplo, detergente para a máquina de lavar loiça, detergente líquido). Isto pode danificar o aparelho.
Função do detergente
Os ingredientes químicos que compõem o detergente são necessários para remover, esmagar e eliminar toda a sujidade da máquina de lavar loiça.
AVISO!
- Utilização adequada de detergente
Utilize apenas detergente especificamente concebido para ser utilizado em máquinas de lavar loiça. Mantenha o seu detergente fresco e seco.
Não utilize detergente em pó no compartimento até estar pronto para lavar a loiça.
- O detergente para a máquina de lavar loiça é corrosivo! Mantenha fora do alcance das crianças.

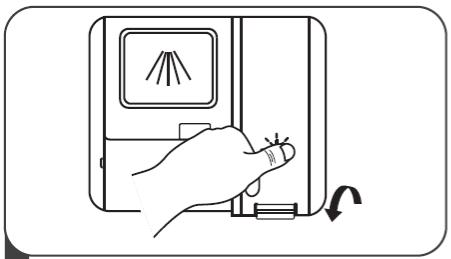

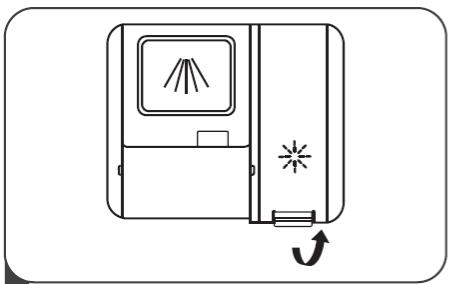

Enchimento do dispensador do abrilhantador
Retire a tampa do dispensador do abrilhantador, levantando a patilha.
3 Feche a tampa.
NOTA: Limpe o abrilhantador derramado com um pano absorvente para evitar a formação excessiva de espuma na lavagem seguinte.
Regulação do dispensador do abrilhantador
Para obter um melhor desempenho de secagem com um abrilhantador limitado, a máquina de lavar loiça foi concebida para fazer o consumo por utilizador. Siga os passos abaixo:
- Feche a porta e ligue a máquina de lavar loiça.
- Dentro de 60 segundos após ligar a máquina de lavar loiça, prima sem soltar —— durante cerca de 5 segundos e, em seguida,
prima ○ para entrar no modo de definição.
- Prima repetidamente —— para selecionar a definição adequada.
- A definição será confirmada se não houver nenhuma operação em 5 segundos.
| Visor | Quantidade de abrilhantasador (mL) |
| d1 | 1,2 |
| d2 | 2,4 |
| d3 | 3,6 |
| d4 | 4,8 |
| d5 | 6,0 |

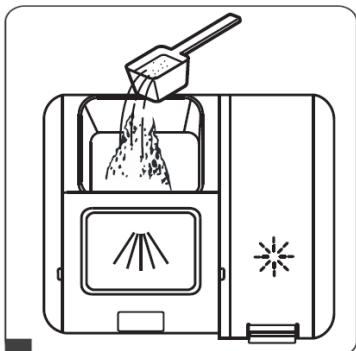

Enchimento do dispensador do detergente
Três modelos para abrir a tampa do detergente:
Pressione para dentro
A. Abra a tampa, fazendo deslizar o trinco de libertação. B. Abra a tampa, pressionando o trinco de libertação para baixo. C. Abra a tampa, pressionando o trinco de libertação.
2 Adicione o detergente no compartimento (para a lavagem principal).
Para loiça ligeiramente suja ou água suave, encha a máquina de lavar com detergente até à primeira LINHA com a marca 15.
Para loiça muito suja ou água dura, encha a boquilha de lavar com detergente até à segunda LINHA com a marca 25.
Para cargas normais do dia-a-dia, encha com detergente até meio, entre as 2 linhas.
3 Feche a tampa fazendo-a deslizar para a frente e pressionando-a para baixo.
Se quiser adicionar detergente à pré-lavagem, encha o compartimento de pré-lavagem na cobertura do dispensador.
| Programa | Tipo de loiça | Descrição do ciclo | Detergente Pré-lavagem/lavagem principal | Duração do programa (min) | Energia (kWh) | Consumo de água (L) | É preciso abrilhantasor? |
| AUTO | Lavagem com detectação automática para cargas ligeiramente, normalmente, ou extremamente suisas | Pre-lavagem(45°C) Lavagem (55°C ~65°C) Enxaguamento Enxaguamento Enxaguamento (55°C ~ 65°C) Secagem | 4/18g (1 ou 2 peças) | 150 | 0,930~1,470 | 10,3 ~ 16,9 | Sim |
| Para loiça de barro muito suja com ou sem comida ressequida. | Pre-lavagem Lavagem(60°C) Enxaguamento Enxaguamento (65°C ~ 72°C) Secagem | 4/18g (1 ou 2 peças) | 175 | 1,275~1,385 | 13,9 | Sim |
| Para loiça com sujidade normal | Pre-lavagem Lavagem(60°C) Enxaguamento Enxaguamento (65°C ~ 72°C) Secagem | 4/18g (1 ou 2 peças) | 150 | 1,185~1,290 | 13,9 | Sim |
| ECO (*EN60436) | Ciclo padrão para cargas com sujidade normal, como tachos, pratos, vidros e panelas ligeiramente suisas. | Lavagem(50°C) Enxaguamento Enxaguamento (40°C) Secagem | 22g (1 ou 2 peças) | 235 | 0,645 | 9,8 | Sim |
| Para loiça ligeiramente suja evidro | Pre-lavagem Lavagem(45°C) Enxaguamento Enxaguamento (55°C ~ 60°C) Secagem | 4/18g (1 ou 2 peças) | 120 | 0,850~0,925 | 13,9 | Sim |
| Para cargas normalmente sujas que necessitam de uma lavagem<rapida | Lavagem(55°C) Enxaguamento Enxaguamento (60°C ~ 65°C) Secagem | 22g (1 peça) | 90 | 0,955~1,030 | 11,2 | Sim |
| Uma lavagem mais curta, para cargas de loiça ligeiramente suja que não necessitar de secagem | Lavagem(45°C) Enxaguamento Enxaguamento (45°C) | 12g (1 peça) | 30 | 0,584 | 10,3 | Não |
NOTA:
EN 60436: Este programa é o ciclo de teste. A informação para o teste de comparação está em conformidade com a EN 60436.
- O programa eco é adequado para lavar loiça com uma sujidade normal, sendo o programa mais eficiente em termos de consumo combinado de energia e água, e é usado para manter a conformidade com a legislação do design ecológico da UE.
- Carregar a máquina de lavar loiça até à capacidade indicada pelo fabricante contribui para poupar energia e água.
- Efetuar a pré-lavagem manual da loiça dá origem a um consumo acrescido de água e energia, não sendo recomendada.
- Lavar a loiça numa máquina de lavar habitualmente consome menos energia e água na fase de utilização do que a lavagem à mão, quando a máquina de lavar loiça é usada de acordo com as instruções do fabricante.
- Os valores apresentados para os outros programas, para além do programa eco, servem apenas de orientação.
- Abra a torneira da água.
- Abra a porta da máquina de lavar loiça.
- Verifique os filtros.
- Certifique-se de que estão limpos e devidamente posicionados. Consulte a secção Limpeza e Manutenção.
- Certifique-se de que tem abrilhantador e sal.
- Carregue os pratos.
- Certifique-se de que o braço pulverizador roda livremente.
- Adicione a quantidade necessária de detergente no dispensador, de acordo com a janela "Programas de lavagem".
- Feche bem a porta da máquina de lavar loiça.
- Prima para ligar a máquina de lavar loiça.
- Selecione um programa premindo o respetivo botão do programa.
- O indicador luminoso do programa correspondente acende.
- Temporizador de início retardado: O tempo de atraso permite-lhe atrasar o início de um programa de lavagem, de 1 a 24 horas.
Prima repetidamente até que o tempo de atraso desejado esteja apresentado no visor. Por exemplo, H:03 para um atraso de 3 horas.
Uma vez definido o temporizador de atraso, prima ► para ativar a função.
Para cancelar o início diferido, prima primeiro ►, depois prima repetidamente até que o visor apareça "H:00".
- Se pretender ativar uma função de lavagem potente, prima e o indicador luminoso correspondente acende.
- Quando esta função for ativada, a boina de lavar aumenta a temperatura durante a lavagem principal. Escolha esta função para um melhor desempenho de limpeza e o consumo de energia e de água aumenta.
- Esta função está para ser realizada com as funções Intensivo, Universal, ECO, Vidro e 90 min.
- Se pretender ativar uma função de lavagem turbo+, prima e o indicador luminoso correspondente acende.
- Quando esta função está ativada, a boa de lavar louça reduz o tempo de estrutura, aumentando ligeiramente o consumo de água e de energia.
- Esta função está para ser realizada com as funções Intensivo, Universal, ECO, Vidro e 90 min.
- Se pretender ativar uma função de secagem extra, prima e o indicador luminoso correspondente acende.
- Quando esta função for ativada, a boquilha de lavar aumenta a temperatura no final do programa de lavagem para melhorar a secagem.
- Esta função só pode ser realizada com as funções Intensivo, Universal, ECO, Vidro e 90 min.
- Prima △II para iniciar a lavagem.
- Se se esquecer de abrir a torneira da água, passados 1 a 2 minutos, o indicador luminoso de aviso de entrada de água acende.
- Quando o programa terminar, a máquina de lavar loiça emite um aviso sonoro e para.
- Se a máquina de lavar loiça estiver configurada para um arranque retardado, não irá emitir um sinal sonoro.
- No visor, a indicação "00" pisca durante alguns segundos e, em seguida, aparece "Fim". Passados 15 segundos, a máquina desliga-se.
- A porta abre automaticamente um pouco para ajudar a obter um melhor desempenho de secagem.
Abertura automática
Para selecionar esta função, prima sem soltar e durante mais de 3 segundos até que o visor apareça "AO".
Esta função não pode ser realizada com Rápido.
Após a lavagem, a porta abre automaticamente para obter melhores resultados de secagem.
NOTA!
A porta da máquina de lavar loiça não deve estar bloqueada quando estiver regulada para abrir automaticamente. Isto pode perturbar a funcionalidade de bloqueio da porta.
Para cancelar esta função, prima sem soltar e durante mais de 3 segundos até que o visor apareça "AF".
- Abra completamente a porta para descarregar a loiça.
AVISO!
- O ciclo de lavagem não é iniciado se a porta da máquina de lavar loiça for deixada aberta ou não for devidamente fechada.
- Não abra a porta quando a máquina de lavar loiça estiver a funcionar, pois poderá ser ejectada água a ferver, o que pode fazer escaldões.

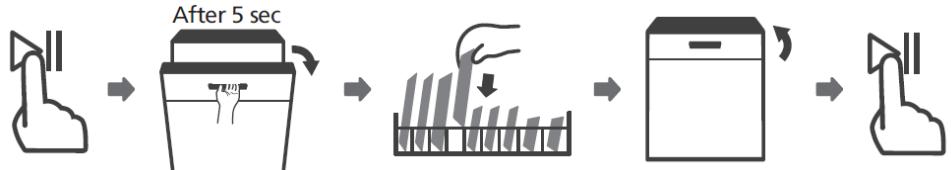

Um prato esquecido pode ser adicionado em qualquer altura antes de o dispensador de detergente abrir. Neste caso, siga as instruções abaixo:
- Prima ► para pausar.
- Aguarde 5 segundos e abra a porta.
- Junte os pratos esquecidos.
- Feche a porta.
- Prima ► I. O ciclo recomeça do ponto em que foi interrompido.

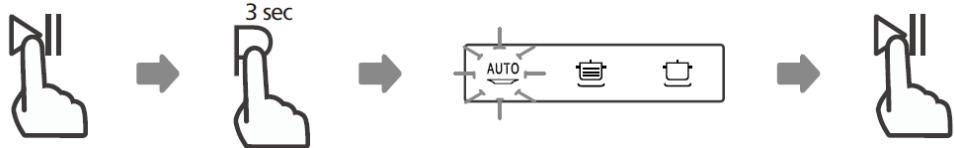

Alterar o programa em curso
Um ciclo de lavagem só pode ser alterado se estiver a funcionar há pouco tempo; caso contrário, o detergente pode já ter sido libertado e a máquina de lavar loiça pode já ter drenado a água de lavagem. Se for esse o caso, a máquina de lavar loiça tem de ser reiniciada e o distribuidor de detergente tem de ser reabastecido. Para reiniciar a máquina de lavar loiça, siga as instruções abaixo:
- Prima ► para pausar.
- Prima sem soltar o respetivo botão do programa durante mais de 3 segundos - o programa é cancelado. Ouvirá um som.
- Prima um botão de programa para selecionar um programa novo.
- A nova luz indicadora do programa irá iluminar.
- Prima ► para iniciar um novo programa.
Função de bloqueio para crianças
O bloqueio de segurança para crianças da sua máquina de lavar loiça evita alterações acidentais do programa e impede as crianças de brincar com os controlos quando o aparelho estiver a funcionar.
Para ativar a função, prima sem soltar e simultaneamente até que o indicador luminoso de bloqueio se acenda.
Para desativar a função, prima sem soltar e em simultâneo até que o indicador luminoso de bloqueio se apague.
BALCÃO DE UTILIZAÇÃO
Quando o cabo de alimentação estiver ligado, mas a máquina de lavar loiça não estiver ligada,
mantenha premido ✓ durante 5 segundos, o visor da máquina de lavar loiça mostra o número de ciclo
por 5 seg.
06 aparece durante 2 segundos, depois aparece 32
09 aparece durante 2 segundos, depois aparece 80
Exemplo:
06 é apresentado durante 2 segundos, depois 32 é apresentado durante 2 segundos e, em seguida, o visor desliga. No total, foram efetuados 632 ciclos.
90 é apresentado durante 2 segundos, depois 80 é apresentado durante 2 segundos e, em seguida, o visor desliga. No total, foram efetuados 9080 ciclos.
LIMPEZA E MANUTENÇÃO
- Desligue sempre o aparelho e retire a ficha da tomada antes de proceder à limpeza.
- Para fazer a entrada de água no interior da porta e nos componentes elétricos, não utilize detergentes de limpeza em spray de nenhum tipo.
- Nunca use produtos de limpeza abrasivos nem esfregões nas superfícies exteriores, pois estes podem riscar o acabamento.
A sua máquina de lavar loiça limpa através de pulverização de água limpa e detergente (sob pressão) contra a superfície suja dos pratos. A água é bombeada através de um braço pulverizador rotativo, escoada através de um filtro removível de comida e sujidade e bombeada de volta através do braço pulverizador.
A água suja é bombeada para fora e substituída com água limpa no fim de cada ciclo (o número de vezes depende do ciclo a ser usado).
NOTA:
A dureza da água afeta adversamente o desempenho de lavagem da sua máquina de lavar loiça.
A dureza da água também contribui para depósitos de calcário (película com uma substância branca) na superfície de aço inoxidável no interior da máquina de lavar loiça e no elemento de aquecimento localizado no reservatório por baixo da rede de filtro amovível.
Para minimizar estas condições, recomendamos que utilize a máquina de lavar loiça (vazia) com 1 taça de vinagre branco (pelo menos uma vez por semana).
Limpeza da porta e vedante da porta
Limpe regularmente os vedantes da porta com um pano suave ligeiramente embebido em água, para eliminar os depósitos de comida.
Quando a máquina de lavar loiça estiver a ser carregada, poderão pingar resíduos de comida e de bebida para as partes laterais da porta da máquina de lavar loiça. Estas superfícies estão no exterior da cabine de lavagem interior, e a água dos braços pulverizadores não chega lá. Limpe quaisquer depósitos antes
de fechar a porta.
Limpeza do painel de controlo
Se for necessário limpar, o painel de controlo deve ser limpo apenas com um pano macio e húmido.
Limpeza do sistema de filtragem
O sistema de filtragem na base do armário de lavagem retém os resíduos mais grosseiros do ciclo de lavagem. Os detritos grosseiros recolhidos podem provocar o entupimento dos filtros. Verifique regularmente o estado dos filtros e limpe-os, se necessário, com água corrente.
Siga os passos abaixo para limpar os filtros no armário de lavagem.

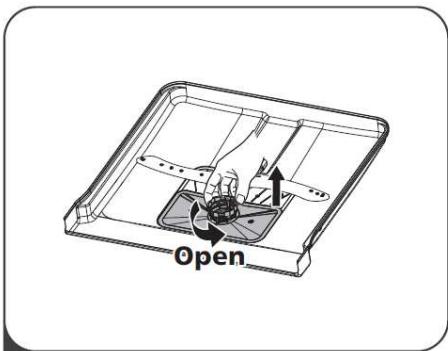

1. Segure o filtro grosso e rode-o no sentido contrário ao dos ponteiros do relógio para desbloquear o filtro. Levante o filtro para cima e para fora da boquilha de lavar loiça.

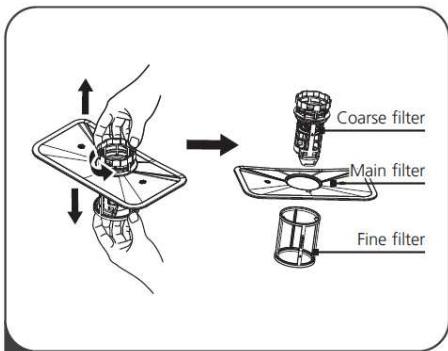

2. Retire o tubo do conjunto do tubo. Retire o tubo grosso do tubo principal, apertando suavemente as patilhas na parte superior e puxando-o para fora.

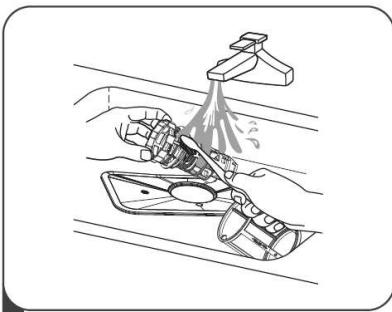

3. Lave o filtro com água corrente. Para uma limpeza mais profunda, utilize uma escova de limpeza macia.

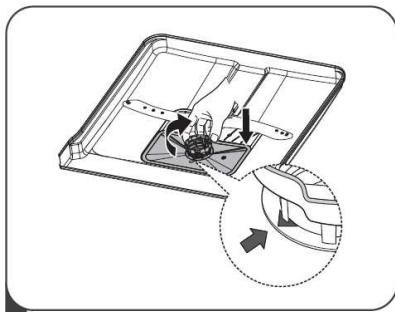

4. Volte a montar os filtros, substitua o elemento filtrante e rode no sentido dos ponteiros do relógio até a seta de fecho.
AVISOS!
- Não aperte em demasia os filtros. Volte a colocar os filtros em sequência de forma segura, caso contrário, poderão entrar detritos grosseiros no sistema e provocar um bloqueio.
- Nunca utilize a boquilha de lavar loiça sem os filtros. A substituição incorreta dos filtros pode reduzir o nível de desempenho do aparelho e danificar a loiça e os utensílios.
Limpeza dos braços pulverizadores
É necessário limpar regularmente os braços de pulverização, caso contrário os produtos químicos da água dura entupirão os jatos e os rolamentos do braço pulverizador.
Para limpar os braços de pulverização, siga as instruções abaixo:

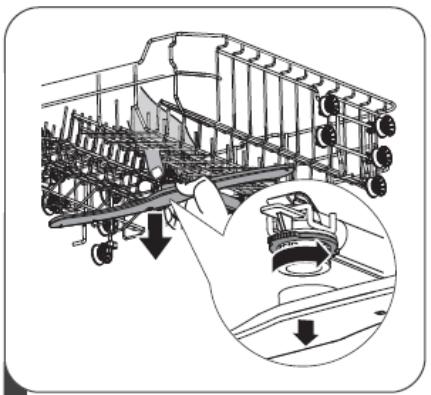

1. Para retirar o braço de pulverização superior, mantenha a porca no centro imóvel e rode o braço de pulverização no sentido contrário ao dos ponteiros do relógio para o retirar.

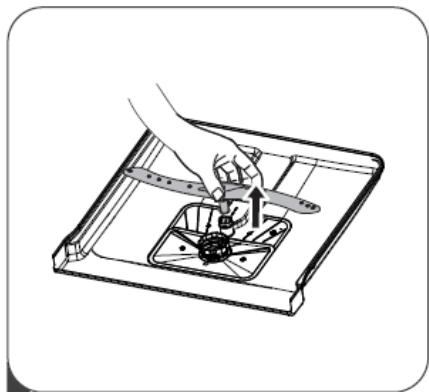

2. Para retirar o braço de pulverização inferior, puxe o braço de pulverização para cima.
Lave-os em água quente com detergente, utilizando um pano suave. Volte a colocá-los no lugar antes de os ter enxaguado bem.
Tome medidas de proteção contra congelamento na área de lavar louça no inverno. Sempre que houver ciclos de lavagem, atue do seguinte modo:
- Desligue a alimentação elétrica da máquina de lavar louça na tomada.
- Desligue o abastecimento de água e o tubo de entrada de água da válvula de água.
- Drene a água do tubo de entrada e válvula da água (use uma taça para apanhar a água).
- Volte a ligar o tubo de entrada da água na válvula da água.
- Retire o filtro no fundo da pia e utilize uma esponja para absorver a água no escoador.
Após cada lavagem
Após cada lavagem, desligue o abastecimento de água do aparelho e deixe a porta ligeiramente aberta, para que a humidade e os odores não fiquem no interior do aparelho.
Limpeza sem solventes ou abrasivos
Para limpar o exterior e as peças de plástico da máquina de lavar louça, não utilize solventes ou produtos de limpeza abrasivos. Utilize apenas um pano com água morna e detergente.
Para remover pontos ou manchas da superfície do interior, utilize um pano ligeiramente embebido em água e um pouco de vinagre ou um produto de limpeza específico para máquinas de lavar louça.
Quando não utilizar durante um longo período de tempo
Recomendamos que execute um ciclo de lavagem com a máquina vazia, retire a ficha da tomada, desligue o abastecimento de água e deixe a porta do aparelho ligeiramente aberta. Isto vai ajudar a que os vedantes da porta durem mais e evitar a formação de odores no interior do aparelho.
Mover o aparelho
Se tiver de mover o aparelho, tente mantê-lo direito, na vertical. Se for absolutamente necessário, pode posicioná-lo de costas.
Limpeza da porta
Um dos fatores que originam odores na máquina de lavar loiça é a comida que permanece incrustada nos vedantes. A limpeza periódica com uma esponja húmida vai impedir que isto ocorra.
RESOLUÇÃO DE PROBLEMAS
Rever as URLs das páginas seguintes para contactar a assistência.
| Problema | Possível Causas | Possível soluções |
| Aáriaquina de lavar loça não começā aFUNCTIONAR. | Fusível fundido ou odisjuntor foci acionado. | Substitua o fusível ou reinicie o disjuntor.Retire quaisquer outros aparelhos que partilhem o mesmo circuito com aáriaquina de lavar loça. |
| A fonte de alimentação não está ligada. | Certifique-se deque aáriaquina de lavar loça está ligada e a porta está bem fechada.Certifique-se de que o fio da alimentação está devidamente ligado à tomadaétrica. |
| A porta não foci devidamente fechada. | Certifique-se de que aáriaquina de lavar loça está ligada e a porta está bem fechada. |
| A porta não foci devidamente fechada. | Feche bem a porta. |
| A água não é bombeada daáriaquina de lavar loça. | Dobra na mangueira de drenagem. | Verifique a mangueira de drenagem. |
| Filtro obstruído. | Verifique os filtros (consulte “Limpeza do systemadetitragem"). |
| Pia da cozinha obstruída. | Verifique a pia da cozinha para se certificar de que está a drenar bem. Se a pia da cozinha não estivera drenar, contacte um canalizador para verficar o problema. |
| Espuma na mangueira. | Detergente inadequado. | Utilize apenas detergente especial para máquinas de lavar loça, para evitar espuma. Se isto ocorrre, abra a máquina de lavar loça e deleixe a espuma evaporar. Adicione circa de 1 litro de água fria no财运 da máquina de lavar loça. Fecha a porta da máquina de lavar loça e selecione um ciclo qualquer. Inicialmente, a máquina de lavar loça drena a água. Abra a porta antes parar adrenagem e verifique se a espuma desaparece. Repita, se necessário. |
| Abrilhantasor derramado | Limpe sempre imeditamente os derrames de abrilhantasador. |
| Interior da cuba manchada. | Pode ter uso detergente com corante. | Certificque-se de que o detergente não tem corante. |
| Película branca na superficie interior. | Minerais deágua dura. | Para limpar o interior, utilize uma esponja ligeiramente embebida em água com detergente para lavar a loça, e utilize luvas de borracha. Nunca utilize及其他 produit de limpeza以及其他 do detergente para lavar a loça, devido ao risco de fazer espuma. |
| Existem manchas de ferrugem no talher. | Os artigos afetados não são resistentes à corrosão. | Evite lavar artigos que não sejam resistentes à corrosão com a máquina de lavar loça. |
| Um programa não funciona(afteradiconcer sal para a máquina. Entraram vestigios de sal no ciclo de lavagem | Efetue um programa de lavagem sem loça antes adiconcer sal. |
| A tampa do compartmento do sal está solta. | Certificque-se de que a tampa está bem fechada. |
| A máquina de lavar loça está a fazer muito ruido. | Os pratos batem uns contra os outros. Os braços pulverizadores está a bater contra os pratos. | Consulte "Carregar a máquina de lavar loça" para colocar os pratos corretemente. |
| A loça não está limpa. | Os pratos não foram colocados corretemente. | Consulte "Carregar a máquina de lavar loça". |
| O programa de lavagem的选择ado é demasiado gentil. | Selecione um programa mais intensivo. Consulte "Programas de lavagem". |
| Não foi uso detergente sufficiente, ou é inadequado. | Utilize mais detergente ou troque de detergente. |
| Os braços pulverizadores está obstruindo. | Disponha os artigos de modo a que os braços pulverizadores possam girar livremente. |
| Osiltros não está limpos ou não está na posicao correta. | Limpe e/ou coloque os filtros corretemente. |
| Vidros embaciados. | Combinação de água suave e demasiado detergente. | Utilize menos detergente se tiverágua suave, e selecione um ciclo mais curto para lavar os vidros e limpa-los. |
| Aparecem manchas brancas nos | A água dura pode causar depositos de calcário. | Adicione mais detergente. |
| copos e pratos. | | |
| Marcas pretas ou cinzentas na loiça | Utensões de alumínio roçaram na loiça. | Utilize um produit de limpeza abrasivo suave para eliminar àsertas margas. |
| Os pratos não está a secar. | Carregamento inadequado. | Consulte “Carregar a区管委会 de lavar loiça”. |
| O abrilhantasedor acabou ou está a ser utilizesqdo muito pouco. | Aumente ou volta a encher a quantidade de abrilhantasador. |
| Foi selecionado o programa errado. | Escolha um programa com uma duração de lavagem mais longa. |
Código de erro
Quando ocorrerem algumas avarias, o ecrã apresentará os seguintes códigos de erro.
| Codes | Significados | Possível Causas | Solução possível |
| E1 | Tempo de entrada extenso. | A torneira não foi aberta, ou a entrada de água é restrita, ou pressão de água insufficiente. | Ligue a torneira. Verifique se a mangueira de entrada de água não está bloqueada. Aumente a pressão da água de entrada. |
| E3 | Não atinge a temperatura necessária. | Mau funcionaamento do elemento de aquecimento. | Contacte o serviceência pós-venda para substitir o elemento de aquecimento. |
| E4 | Transbordo. | Algumas partes da boaina de lavar loça está a verter. | Contacte o serviceência pós-venda para reparar e substitir peças. |
| E8 | Falha de orientação da válvula distributiva | Circuito aberto ou rotura da válvula distributiva | Contacte o serviceência pós-venda para reparar e substitir peças. |
| Ec | Osystema de controlo de lavagem falha. | PCB ou motor falha. | Contacte o serviceência pós-venda para reparar e substitir peças. |
| Ed | Falha de化合çao entre a placá de circuito principal com placá de circuito do visor | Circuito aberto ou interrupção da cablagem de化合çao. | Contacte o serviceência pós-venda para reparar e substitir peças. |
AVISOS!
- Se ocorrer um extravasamento, desligue o abastecimento geral da água antes de contactar a assistência.
- Se houver água no recipiente de base devido a um enchimento excessivo ou a uma pequena fuga, a água deve ser removida antes de reiniciar a máquina de lavar loiça.
CARACTERÍSTICAS TÉCNICAS
| Voltagem nominal / Frequência | 220-240V~ 50Hz |
| Potência nominal | 1760-2100 W |
| Pressão da água | 0,04 –1 MPa |
| Peso | 45.5kg |
| Ficha de informação do produto
REGULAMENTO DELEGADO (UE) 2019/2017 DA COMISSÃO respeitantà à
etiquetagem energetica das máquinas de lavar louça para uso dométrico |
| Marca comercial ou nome do fornecedor: Etablissements Darty & fils © | THOMSON |
| Endereço do fornecedor: 9 Rue des Bateaux-Lavoirs, 94200 Ivry-sur-Seine, France |
| Identíficoer de modelo: TDW1444BWH, TDW1444BSL |
| Parâmetros geraldo produits: |
| Parâmetro | Valor | Parâmetro | Valor |
| Capacidade nominal (a) (si) | 14 | Dimensoes (cm) | Altura | 85 |
| Largura | 60 |
| Profundidade | 60 |
| IEE (a) | 37,9 | Classe de eficiência enerética (a) | B |
| Índice de desempenho de lavagem (a) | 1,125 | Índice de desempenho de secagem (a) | 1,065 |
| Consumo de energia, expresso em kWh [por ciclo], no programa «eco», com entrada de água fria. O Consumo real de energia depende do modo de utilizesçao do aparelho e da dureza da água. | 0,645 | Consumo de água, expresso em litros [por ciclo], no programa «eco». O consumo real de água depende do modo de utilizesçao do aparelho e da dureza da agua. | 9,8 |
| Duração do programa (a)
(h:min) | 3:55 | Tipo | de instalação livre |
| Emissão de ruído aéreo (a)
(dB(A) re 1 pW) | 44 | Classe de emissão de ruído aéreo (a) | B |
| Modo desligado (W)
(se aplicável) | - | Modo de espéra (W) (se aplicável) | 0,49 |
| Início diferido (W)
(se aplicável) | 1,00 | Modo de espéra em rede (W)
(se aplicável) | - |
| Duração minima da garantia do fornecedor: 24 meSES |
| Informações adiconais: Disponibilitadede peças sobressalentes: 13 anos |
| Hiperligação para o;sítio Web do fornecedor ondese encomram as informações previstas no anexo II, punto 6, do Regulamento (UE) 2019/2022 da Comissão: https://www.madocumentationreparation.com |
(9) Programa «eco».
Para saber a informação do modelo na base de dados do produto:
Clique no link
Para aceder ao serviço de reparação profissional e encomendar peças sobresselentes, obtenha o apoio do serviço pós-venda da MediaMarkt.
Atenção!
Todos os aparelhos têm uma garantia de 2 anos.
A garantia não cobre danos provocados por uma instalação incorreta, modificação não autorizada, autorreparação ou reparação não profissional.
Contacte-nos em:
MediaMarkt
www.mediamarkt.pt
210 042 210
10:00 - 22:00
(inclusive feriados)
De segunda-feira a sábado
10:00 - 20:00
Domingos
E-mail: clients@mediamarkt.pt
Rua Casal do Canas, n.°5
Zona Comercial de Alfragide
2790-204 Carnaxide, Portugal
Como retalhista responsável, preocupamo-nos com o ambiente.
Como tal, aconselhamos que cumpra os procedimentos adequados para eliminação do aparelho e dos respectivos materiais de embalamento. Dessa forma, ajudará a preservar os recursos naturais e assegurará que são reciclados de uma forma que protege a saúde e o ambiente.
Deve eliminar este aparelho e a sua embalagem de acordo com a legislação e regulamentação locais. Dado que este aparelho contém componentes eletrónicos, o produto e os seus acessórios devem ser eliminados separadamente do lixo doméstico quando atingirem o fim da sua vida útil.
Contacte as autoridades locais para obter informações acerca da eliminação e reciclagem. O aparelho deve ser transportado para o ponto de recolha local, para reciclagem. Alguns pontos de recolha aceitam aparelhos sem encargos.
Pedimos desculpa por qualquer inconveniente provocado por quaisquer inconsistências nestas instruções, as quais poderão ser resultado do melhoramento e desenvolvimento do produto.
Descrição do produto:
LAVA-LOUÇA
MÁQUINA DE LAVAR LOUÇA
MÁQUINA DE LAVAR LOUÇA
MÁQUINA DE LAVAR LOUÇA
Marca -
Marca:
THOMSON
O objeto da declaração acima descrito está em conformidade com a legislação de harmonização
da União aplicável:
| Reference number
2014/30/EU
2014/35/EU
2009/125/EC
2011/65/EU & (EU) 2015/863 | Title
EMC Directive (EMC)
Low Voltage Directive (LVD)
Eco design requirements for energy-related products (ErP)
RoHS |
| EMC:EN IEC 55014-1:2021EN IEC 55014-2:2021EN IEC 61000-3-2:2019+A1:2021EN 61000-3-3:2013+A1:2019+A2:2021 |
| LVD:EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14: 2019 +A15:2021+A16:2023EN 60335-2-5:2015+ A11:2019 + A1:2020EN 62233:2008 |
| ErP:(EU) 2019/2017(EU) 2019/2022(EU) 2021/340(EU) 2021/341EN 60436:2020/A12:2022EN 50564:2011 |
| La presente déclaration de conformité est établie sous la seule responsabilité du fabricant.This declaration of conformity is drawn up under the sole responsibility of the manufacturer.Deze conformiteitsverklaring worduit sluitend onder de verantwoordelijkheid afgelegd van de fabrikant与此declaración de conformidad se redacta bajo la exclusiva responsabilité del fabricante与此declaração de conformidade é redigida sob a responsabilité exclusive do fabricante. |
| Le responsable de cette déclaration est :The person responsable for this declaration is:De verantwoerdelijloe Persons Voor deze verklaring is:La persona responsable de esta declaración es:A persona responsavel por esta declares:a:Signé par et au nom de - Signed by and on behalf of: Etablissements Darty & FilsNom - Name : Predrag PetricevicFonction - Position: Directeur du Laboratoire Fnac Darty |
| Place, Date / Lieu :Ivry-sur-Seine, novembre 4, 2024 | DocuSigned by:predrag PetriucicEA30F3FB8F314D0... |
