SLIM SILENCE 150 MM - Exaustor EQUATION - Manual de utilização gratuito

Tipo de produto	Extrator axial
Marca	EQUATION
Modelo	SLIM SILENCE 150 MM
Diâmetro do duto	150 mm (compatível com 100, 120, 150 mm)
Material da caixa	Plástico branco
Alimentação elétrica	Monofásico 220-240 V / 50 Hz
Classe de proteção	Classe II
Índice de proteção IP	IP34
Temperatura ambiente de funcionamento	de +1 °C a +45 °C
Velocidade do motor	Uma velocidade
Clapeta anti-retorno	Integrada (opcional)
Instalação	Parede ou teto, com evacuação direta
Utilização recomendada	Pequenos e médios ambientes, banheiro (fora das zonas 1 e 2, a ≥60 cm da banheira/chuveiro)
Duto de ar recomendado	Rígido, máximo 1,5 m em linha reta, evitar curvas de 90°
Peso aproximado	Aproximadamente 1 kg
Limpeza e manutenção	Cortar a alimentação antes da intervenção; limpar com um pano úmido (sem água abrasiva)
Segurança	Disjuntor automático com abertura dos contatos ≥3 mm; não obstruir as aberturas
Garantia do fabricante	36 meses a partir da data de compra (condições respeitadas)
Peças de reposição	Não especificadas: entre em contato com o vendedor

Perguntas frequentes - SLIM SILENCE 150 MM EQUATION

Qual é o diâmetro do duto para este modelo?

O modelo SLIM SILENCE 150 MM é projetado para um duto de 150 mm, mas também é compatível com dutos de 100 e 120 mm.

Este extrator pode ser instalado em um banheiro?

Sim, pode ser instalado em um banheiro, desde que respeitadas as distâncias de segurança: fora das zonas 1 e 2 conforme a norma IEC60364, e a pelo menos 60 cm da banheira ou do chuveiro.

Qual é a tensão de alimentação necessária?

O aparelho funciona com alimentação monofásica de 220-240 V / 50 Hz.

Como limpar o extrator?

Antes de qualquer limpeza, corte a alimentação elétrica. Use um pano úmido (sem água abrasiva). Nunca mergulhe o aparelho em água.

O extrator está equipado com uma clapeta anti-retorno?

Sim, é possível usar uma clapeta anti-retorno para evitar o retorno do ar exterior.

Qual é a duração da garantia?

O fabricante oferece uma garantia de 36 meses a partir da data de compra, sujeito ao cumprimento das condições de uso.

Posso instalar o extrator no teto?

Sim, o aparelho pode ser montado no teto ou na parede, com evacuação direta do ar por um duto cilíndrico.

O que fazer em caso de mau funcionamento?

Verifique primeiro a alimentação elétrica. Se o problema persistir, entre em contato com o vendedor ou um profissional credenciado. Não tente consertar você mesmo.

Qual tipo de duto de ar é recomendado?

Recomenda-se o uso de dutos de ar rígidos em vez de flexíveis, com comprimento máximo de 1,5 m em linha reta, e evitar curvas de 90°.

O aparelho pode ser usado em ambiente inflamável?

Não, é estritamente proibido usar o aparelho em ambiente inflamável ou deflagrante (vapores de álcool, gasolina, inseticidas).

MANUAL DE UTILIZADOR SLIM SILENCE 150 MM EQUATION

Instruções de Montagem, Utilização e Manutenção

12

17

O produit constitui um ventilador axial para assegurar um ventilacao de locais nao muito grandes e medios. O ventilador feito de plastico de cor branca. E fabricado para conducicos com um diametro de 100, 120, 150 mm. O ventilador é dotados de um motor de velocidade fixa. O ventilador tem um obturador anti-returno que bloqueia a corrente de ar quando.

LEIA O MANUAL DE INSTRUÇÉS PRESENTE CUIDADOSAMENTE ANTES DE PROSSEGUIR COM A INSTALLação. A CONFORMÍDADE COM O MANUAL GARANTE UM BOM FUNCTIONAMENTO E A DURAILIDADE DO PRODUCTO. GUARDE O MANUAL DE INSTUÇÉS DURANTE A VIDA DO PRODUCTO :PODERÁ PRECISAR DE REFER AS INFORMAQÉS SOBRE A MANUTENÇÃO DO PRODUCTO.

CERTIFIQUE-SE DE QUE O VENTILADOR ESTA DESLIGADO DA REDE DE ALIMENTação ANTES DE DESCONTAR O PAINEL FRONTAL. Este PRODUTO PODE SER UTILIZADO PELAS CRIANÇAS DESDE 8 ANOS DE IDADE OU PESSOs COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIIS LIMITADAS, SEM EXPERIÊNCIA OU CONHECIMENTOS INSULCIÉNITES SOB A CONDIÇÃO QUE ELAS ESTÃO CONTROLS ADAS OU FORAM-LHES DADAS INSTRUções COM UTILizar O DISPOSITIVO SEGURAMENTE E Dão-SE ContA DE RISCOS EVENTUAIS. É PROIBIDO QUE AS CRIANÇAS BRINQUEM COM O DISPOSITIVO. É PROIBIDO QUE AS CRIANÇAS LIMPEM E MANTENHAM O VENTILADOR SEM SERM SUPERVISIONADAS DEVIDAMENTE PELOS ADULTOS. DESLIGUE O VENTILADOR DA REDE ELECTRICA ANTES DE QUALQUER OPERação DE CONEXão, MANUTENÇÃO E REPARACÇÃO. MONTAGEM E MANUTENÇÃO SÃO PERMITIDAS PARA ELETRICISTAS DEVIDAMENTE QUALIFICADOS, COM AUTORIZÂÇÃO DE TRABALHAR INDEPENDENTemente NAS UNIDADES ELETRICAS ATÉ 1000 V, DEPOIS DE UM CUIDADOSO ESTUDO DO MANUAL DO UTILIZADOR. A REDE MONOFÁSICA A QUE SE LIGA O PRODUTO DEVE CUMPRIR AS NORMAS VIGENTES LOCAIS. A INSTALAÇÃO ELECTRICA FIXA DEVE ESTAR EQUIPADA COM UM INTERRUPTOR AUTOMÁTICO.

TOMAR MEDIDAS PARA EVITAR A ENTRADA DE FUMOS, MONÓXIDO DE CARBONO E OUTROS PRODUCTOS DE COMBUSTÉO PARA A SALA ATRAVÉS DE CONDUTAS DE CHAMINÉ ABERTAS OU OUTROS DISPOSITIVOS DE PROTEÇEÀO CONTRA INCÊNDIOS. O ABASTECIMENTO DE AR DEVE SER FORNECIDO DE MODO SUFFICIENTE PARA A COMBUSTÉO E EXAUSTÉO DE GASES ATRAVÉS DA CHAMINÉ PARA PREVENIR O RETORNO. Não SE SENTE NO VENTILADOR E Não COLOQUE OBJECTOS SOBRE ELE. É PROIBIDO QUE AS CRIANÇAS BRINQUÉM COM O DISPOSITIVO.

RECICLAR SEPARADAMENTE NO FIM DA SUA VIDA U'TIL. NAO DESCARTE O PRODUCTO COM O LIXO MUNICIPAL NAO SORTEADO. ENTRE EM CONTACTO COM AS AUTORIDADES LOCAIS PARA OBER INFORMAÇões SOBRE A RECICLAGEM. SE DISPOSITIVOS ELECTRICOS FOREM TRANSPORTADOS PARA DEPOSITOS DE LIXO OU MONTUROS, SUBSTÂNCIAS PERIGOSAS PODEM INFILTRAR-SE NAS AGUAS SUBTERRÂNEAS E PENETRAR NA CADEIA ALIMENTAR, PREJUDICANDA A SUA SAÜDE E BEM-ESTAR. TROCANDO O PRODUCTO USADO PARA O NOVO, O VENDEDOR É OBRIGADO PELA LEI A RECEBER GRATUITAMENTE O SEU PRODUCTO USADO E ASSEGURAR A SUA RECICLAGEM.

CUMPRA AS EXIGÊNCIAS ESTABELECIDAS NESTE MANUAL DO UTILIZADOR PARA ASSIM GARANTIR UM FUNCIONAMENTO LONGO E ININTERRUPTO DO VENTILADOR. A ABERTURA ENTRE OS CONTACTOS DO DISJUNTER AUTOMÁTICO EM TODOS OS PÓLOS DEVE SER NÃO INFERIOR A 3 MM. VERIFIQUE QUALQUER DANO VISÍVEL NA RODA DE ALETAS, CAIXA E GRELHA ANTES DE INICIAR A INSTALAÇÃO. O INTERIOR DA CAIXA DEVE ESTAR LIVRE DE QUALQUER OBJETO ESTRANHO QUE POSSA DANIFICAR A RODA DE ALETAS. NÃO PERMITA A CONTRACÇÃO DA CAIXA DURANTE A INSTALAÇÃO DO VENTILADOR! A DEFORMACÇÃO DA CAIXA PODE RESULTAR NUM EMPERRAMENTO DA RODA DE ALETAS E RUIDO ELEVADO. É PROIBIDO USAR O DISPOSITIVO INDEVIDAMENTE OU SUBMETE-LO A QUALISQUER MODIFICAções E APERFEICAMENTOS. O AR TRANSPORTAO NÃO DEVE CONTER QUALQUER POÉIRA OU OUTRAS IMPUREZAS SÓLDAS, SUBSTÂNCIAS PEGAJOSAS OU MATERIALS FIBROSOS. É PROIBIDO UTILizar O VENTILADOR NUM AMBIENTE INFLAMÁVEL E EXPLOSIÈV, POR EXAMPLE, COM VAPORES DE ÁLCOOL, GASOLINA OU INSECTICIDAS. NÃO FECHE OU BLOQUEIE OS ORIFÍCIOS DE ASPÍRACE E DE SAIDA DO PRODUCTU A FIM DE GARANTIR A MELHOR PASSAGEM DE AR.

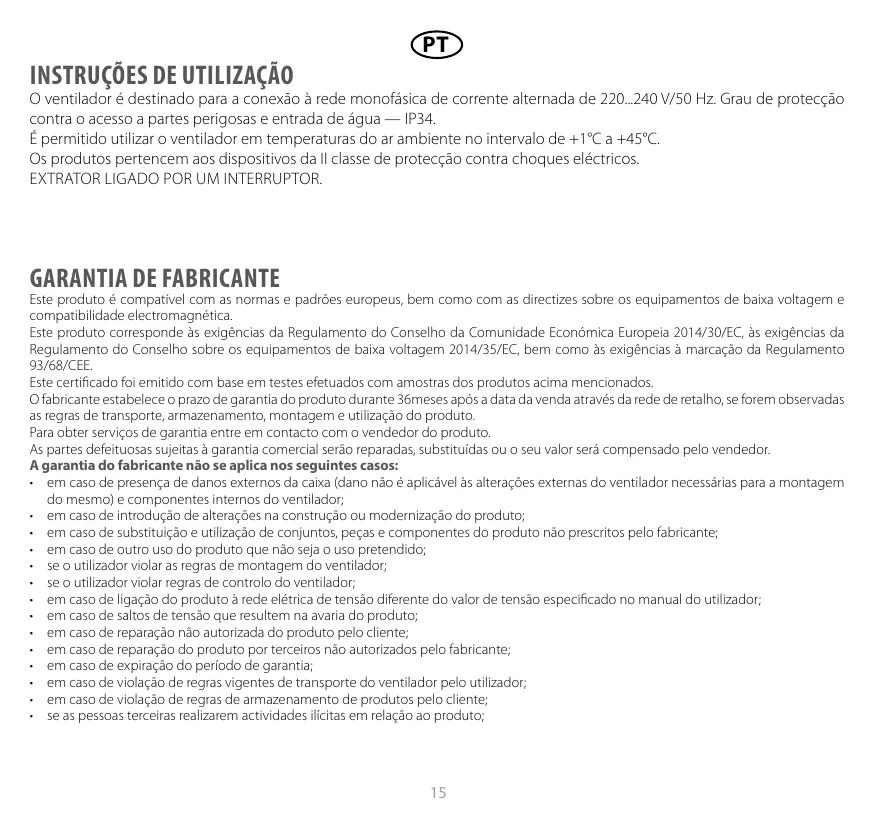

INSTRUÇOES DE UTILIZACHO

O ventilador é destinado para a conexão à rede monofásica de corrente alternada de 220...240 V/50 Hz. Grau de proteção contra o accesso a partes perigosas e entrada de água — IP34.

É permittedoutilizar oventilador em temperatasdoar ambienteno intervalo de +1^ a +45^

Os produits pertencem aos dispositivos da Il classe de proteção contra choques elétricos.

EXTRATOR LIGADO POR UM INTERRUPTOR.

GARANTIA DE FABRICANTE

Este produit é compatível com as normas e padrões europeus, bem como com as direcizes sobre os equipamentos de baixa voltagem e compatibilitadé electromagnética.

Este produit corresponde as exigências da Regulamento do Conselho da Comunidade Econômica Europeia 2014/30/EC, as exigências da Regulamento do Conselho sobre os equipamentos de baixa voltagem 2014/35/EC, bem como as exigências à marca da Regulamento 93/68/CEE.

Este certificado foi emitido com base em testes efetuados com amostras dos produits acima mentionados.

O fabricante estabelace o prazo de garantia do produits durante 36mês après a data da vendha atraves da rede de retalho, se foren observadas as regras de transporte, armazenamento, montagem e usozicao do produits.

Para obter serviços de garantia entre em contacto com o vendedor do produits.

As partes defeituas sujeitas à garantia commercial sera reparadas, substituidas ou o seu valor sera compensado pelo vendedor.

A garantia do fabricante não se aplica nos següentes casos:

• em caso de Presence de danos externos da caixa (dano não é aplicavel as alteracoes externas do ventilador necessarias para a montagem do mesmo) e componentes internos do ventilador;
• em caso de introducao de alteracoes na construcao ou modernização do produits;
• em caso de substituição e'utilisation de conjuntos, peças e componentes do produits não prescritos pelo fabricante;
• em caso de outras uso do produits que não está o uso pretendido;
• se o'utilizador violar as regras de montagem do ventilador;
• se o'utilizar violar regras de controlo do ventilador;
• em caso de ligacao do produits à rede eletrica de tensão DIFFERente do valor de tenso especificado no manual do utilizesor:
• em caso de saltos de tension que resultem na avaria do produits;
• em caso de reparacao não autorizada do produits pelo cliente:
• em caso de reparacao do produits por terreiros não autorizados pelo fabricante;
• em caso de expiry do período de garantia;
• em caso de violacao de regras vigentes de transporte do ventilador pelo uso;
• em caso de violação de regras de armazenamento de produits pelo cliente;
• se as pessoas terceiras realizarem atividades ilicitas em relacion ao produits;

REGRAS DE ARMAZENAGEM E TRANSPORTE

• Armazene o produits na embalagem de origem do fabricante em local ventilado e seco com uma temperatura de 5^ até +40°C e humidade relativa inferior a 70%.
• Não é permitida a Presence de vapores e substancias que possam causar corrosão, defeitos de isolamento e estanqueidade de conexões.

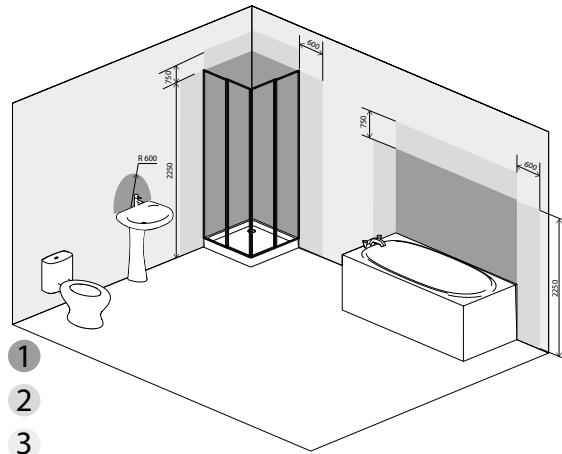

O produit都可以 ser instalado na casa de banho na area permitida pela norma IEC60364 (fora de zonas 1, 2, a distança não inferior a 60~cm do lugar de montagem da banheira ou chuveiro).

O ventilador é destinado para a montagem na parede ou no teto com um tubo cilindrico para o desvio do ar, no fim do qual monta-se uma tampa de proteção de água (fig. 1).

Recomenda-se evaporar as flexões de 90^ ou reduzir a secção transversal. É desejavel'utilizar tubos de ar rigidos e não flexíveis (não mais de 1,5 m na红线 directa).

Para achar mais informações痫icas detalhadas clique, por favor, na ligação: http://www.ERP-equation.com/aerators

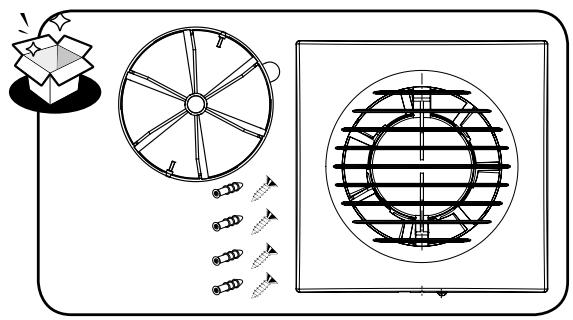

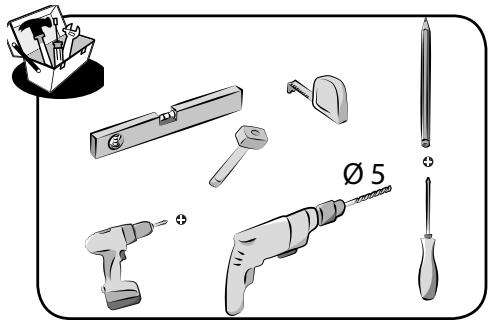

NOMENCLATURA DELLA FORNITURA E STRUMENTI

BREVE DESCrizIONE
