IS67V5PCW/E - Fogão vitrocerâmico INDESIT - Manual de utilização gratuito

Tipo de produto	Fogão vitrocerâmico
Marca	Indesit
Modelo	IS67V5PCW/E
Placa de cozimento	Vitrocerâmica radiante
Número de bocas	4 (2 de 1200 W, 1 de 1800 W, 1 de 2300 W)
Forno	Elétrico multifunções
Funções do forno	Convencional, convecção natural, grelhador, grelhador turbo, calor inferior, descongelamento, bolo salgado, iluminação
Capacidade do forno	Aproximadamente 60 L
Temperatura máxima do forno	250 °C
Alimentação elétrica	230 V / 400 V trifásico, 50/60 Hz
Potência total	Aproximadamente 7,5 kW
Dimensões (L x P x A)	60 x 60 x 85 cm
Peso	Aproximadamente 50 kg
Acessórios incluídos	Grelha, tabuleiro, placa de cozimento
Segurança	Corrente de segurança, limitador térmico, indicador de calor residual
Limpeza	Painéis catalíticos, porta removível, vidro interior removível
Iluminação do forno	Lâmpada 40 W/230 V tipo G9
Classe energética	Não especificada (regulamento 66/2014)

Perguntas frequentes - IS67V5PCW/E INDESIT

Como limpar a placa de cozimento vitrocerâmica?

Deixe a placa arrefecer, depois use um pano macio ou um limpador especial para vitrocerâmica. Para resíduos incrustados, use um raspador adequado. Evite esponjas abrasivas.

O que fazer se o forno não aquecer?

Verifique primeiro a alimentação elétrica: sem queda de energia, a tomada está ligada. Desligue e ligue o forno novamente. Se o problema persistir, contacte o serviço pós-venda.

Como substituir a lâmpada do forno?

Desligue o aparelho. Desaperte a tampa da lâmpada, substitua por uma lâmpada 40W/230V tipo G9 e volte a apertar a tampa. Ligue o forno novamente.

Para que serve a corrente de segurança?

A corrente de segurança impede que o aparelho tombe acidentalmente, por exemplo, se uma criança subir na porta do forno. Deve ser fixada na parede atrás do aparelho.

Quais são as funções de cozimento disponíveis?

O forno oferece os modos: convencional, convecção natural, grelhador, grelhador turbo, calor inferior, descongelamento, bolo salgado. A placa de cozimento tem 4 zonas radiantes com ajustes de potência.

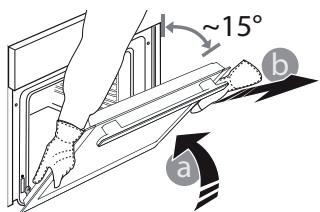

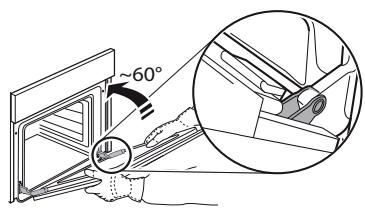

Como desmontar a porta do forno para limpeza?

Abra a porta, baixe os trincos, feche-a parcialmente e levante-a para retirar. Coloque-a numa superfície macia. Para o vidro interior, remova a borda superior depois de retirar a porta.

O que fazer em caso de derramamento de açúcar na placa de cozimento?

O açúcar pode danificar a vitrocerâmica. Limpe imediatamente após arrefecimento com um raspador e depois com um limpador adequado.

Qual é o significado do indicador de calor residual?

Este indicador mostra que a zona de cozimento ainda está quente (temperatura superior a 60 °C) mesmo após desligar. Evite tocar na zona enquanto o indicador estiver aceso.

Como usar o grelhador turbo?

Coloque a assadeira com 200 ml de água num nível inferior e a grelha com os alimentos num nível superior. Selecione a função Grelhador Turbo e ajuste a temperatura (geralmente máxima). Vigie o cozimento.

Onde encontrar a placa de características do aparelho?

A placa de características encontra-se no rebordo frontal do forno, visível quando a porta está aberta. Indica o modelo, potência, tensão, etc.

MANUAL DE UTILIZADOR IS67V5PCW/E INDESIT

Guia de Instalação 25

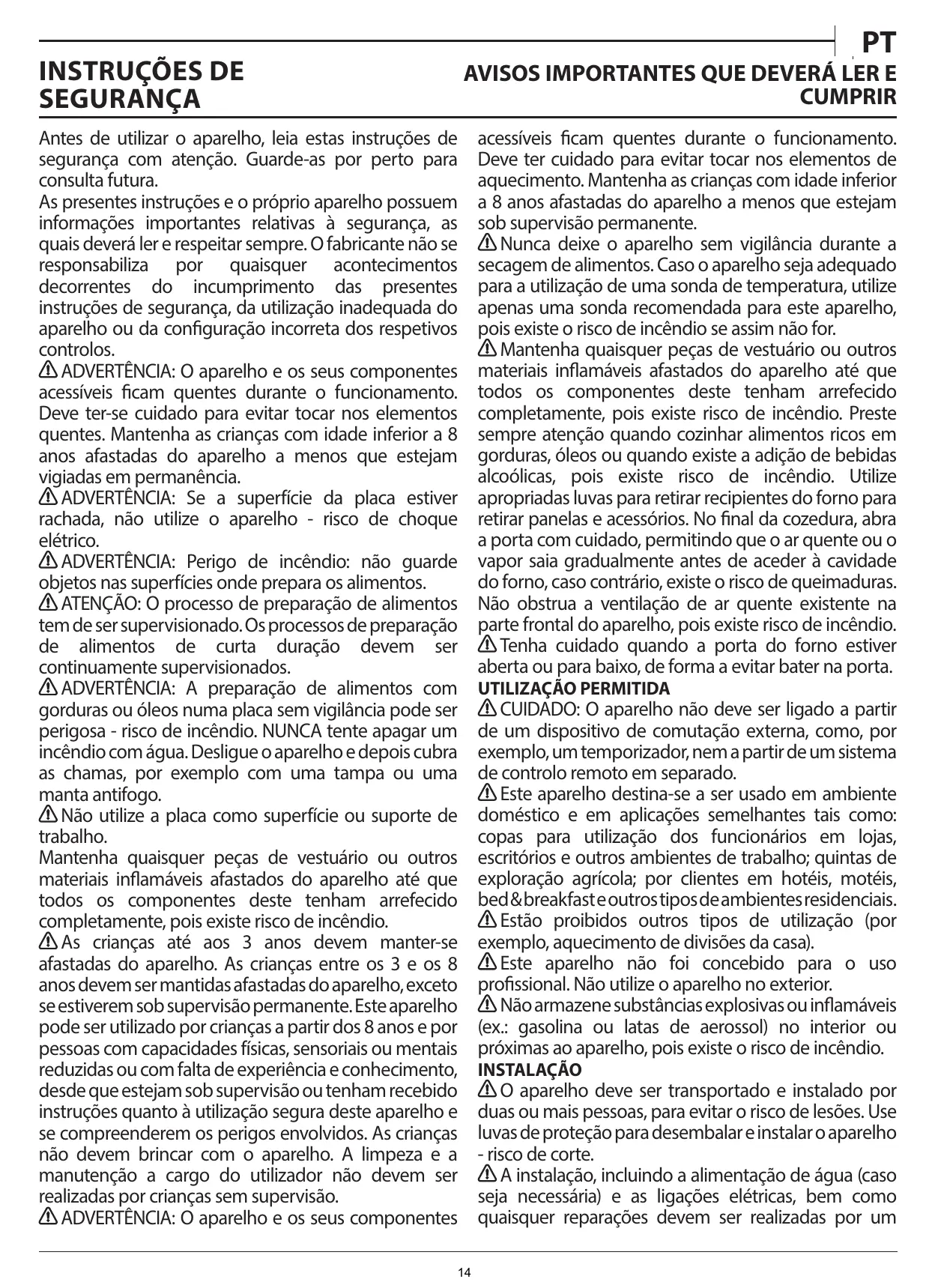

Antes de utilizar o aparelho, leia estas instruções de segurança com atenção. Guarde-as por perto para consulta futura.

As presentes instruções e o próprio aparelho possuem informações importantes relativas à segurança, as quais deve respeitar sempre. O fabricante não se responsabiliza por acontecimentos decorrentes do incumprimento das presentes instruções de segurança, da utilização inadequada do aparelho ou da configuração incorreta dos respetivos controlos.

ADVERTÊNCIA: O aparelho e os seus componentes acessíveis ficam quentes durante o funcionamento. Deve ter-se cuidado para não tocar nos elementos quentes. Mantenha as crianças com idade inferior a 8 anos afastadas do aparelho, a menos que estejam vigiadas em permanência.

ADVERTÊNCIA: Se a superfície da placa estiver rachada, não utilize o aparelho - risco de choque elétrico.

ADVERTÊNCIA: Perigo de incêndio: não guarde objetos nas superfícies onde prepara os alimentos.

ATENÇÃO: O processo de preparação de alimentos tem de ser supervisionado. Os processos de preparação de alimentos de curta duração devem ser continuamente supervisionados.

ADVERTÊNCIA: A preparação de alimentos com gorduras ou óleos numa placa sem vigilância pode ser perigosa - risco de incêndio. NUNCA tente apagar um incêndio com água. Desligue o aparelho e cubra as chamas, por exemplo com uma tampa ou uma manta antifogo.

Não utilize a placa como superfície ou suporte de trabalho.

Mantenha quaisquer peças de vestuário ou outros materiais inflamáveis afastados do aparelho até que todos os componentes deste tenham arrefecido completamente, pois existe risco de incêndio.

As crianças até aos 3 anos devem manter-se afastadas do aparelho. As crianças entre os 3 e os 8 anos devem ser mantidas afastadas do aparelho, exceto se estiverem sob supervisão permanente. Este aparelho pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, desde que estejam sob supervisão ou tenham recebido instruções sobre a utilização segura deste aparelho e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a cargo do utilizador não devem ser realizadas por crianças sem supervisão.

ADVERTÊNCIA: O aparelho e os seus componentes

acessíveis ficam quentes durante o funcionamento. Deve ter cuidado para não tocar nos elementos de aquecimento. Mantenha as crianças com idade inferior a 8 anos afastadas do aparelho, a menos que estejam sob supervisão permanente.

Nunca deixe o aparelho sem vigilância durante a secagem de alimentos. Caso o aparelho seja adequado para a utilização de uma sonda de temperatura, utilize apenas uma sonda recomendada para este aparelho, pois existe o risco de incêndio se assim não for.

Mantenha quaisquer peças de vestuário ou outros materiais inflamáveis afastados do aparelho até que todos os componentes tenham arrefecido completamente, pois existe risco de incêndio. Preste sempre atenção quando cozinhar alimentos ricos em gorduras ou óleos, ou quando exista adição de bebidas alcoólicas, pois existe risco de incêndio. Use luvas apropriadas para retirar recipientes do forno, para retirar panelas e acessórios. No final da cozedura, abra a porta com cuidado, permitindo que o ar quente ou o vapor saia gradualmente antes de aceder à cavidade do forno, caso contrário, existe risco de queimaduras. Não obstrua a ventilação de ar quente existente na parte frontal do aparelho, pois existe risco de incêndio.

Tenha cuidado quando a porta do forno estiver aberta ou para baixo, de forma a não bater na porta.

UTILIZAÇÃO PERMITIDA

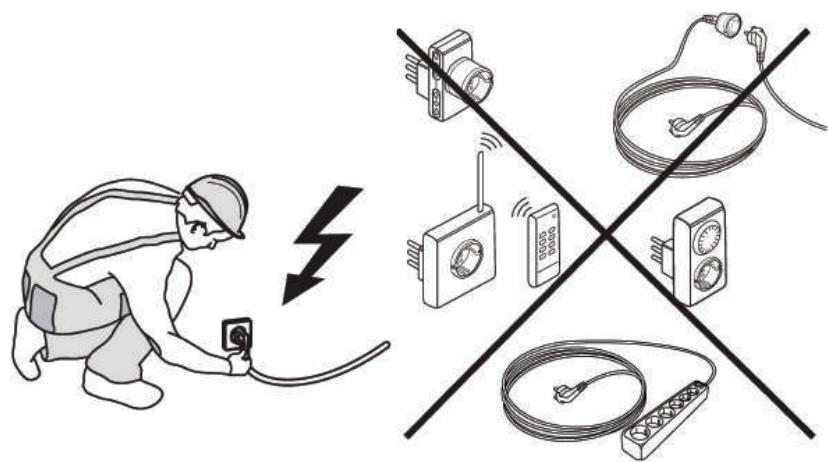

CUIDADO: O aparelho não deve ser ligado a partir de um dispositivo de comutação externa, como, por exemplo, um temporizador, nem a partir de um sistema de controlo remoto separado.

Este aparelho destina-se a ser usado em ambiente doméstico e em aplicações semelhantes, tais como: copas para utilização dos funcionários em lojas, escritórios e outros ambientes de trabalho; quintas de exploração agrícola; por pacientes em hotéis, motéis, bed & breakfast e outros ambientes residenciais.

Estão proibidos outros tipos de utilização (por exemplo, aquecimento de divisões da casa).

Este aparelho não foi concebido para uso profissional. Não utilize o aparelho no exterior.

Não armazene substâncias explosivas ou inflamáveis (ex.: gasolina ou latas de aerossol) no interior ou próximas ao aparelho, pois existe o risco de incêndio.

INSTALAÇÃO

O aparelho deve ser transportado e instalado por duas ou mais pessoas, para reduzir o risco de lesões. Use luvas de proteção para desembalar e instalar o aparelho - risco de corte.

A instalação, incluindo a alimentação de água (caso seja necessária) e as ligações elétricas, bem como quaisquer reparações, devem ser realizadas por um

técnico devidamente qualificado. Não reparar nem substituir nenhuma peça do aparelho, a não ser que tal seja especificamente indicado no manual de utilização. Manter as crianças afastadas do local da instalação. Depois de desembalar o aparelho, certificar-se de que este não foi danificado durante o transporte. Se ocorrer algum problema, contacte o revendedor ou o Serviço Pós-Venda mais próximo. Uma vez instalado o aparelho, os elementos da embalagem (plástico, peças de esferovite, etc.) devem ser armazenados fora do alcance das crianças - risco de asfixia. Deve desligar o aparelho da corrente elétrica antes de efetuar qualquer operação de instalação, para evitar o risco de choques elétricos. Durante a instalação, certifique-se de que o aparelho não danifica o cabo de alimentação, pois existe o risco de incêndio ou de choques elétricos. Ligar o aparelho apenas depois de concluída a instalação do mesmo. Não retire a base de espuma de poliestireno do aparelho antes da instalação.

Não instale o aparelho atrás de uma porta decorativa, para evitar o risco de incêndio.

Se a placa for colocada sobre uma base, a mesma deve ser nivelada e fixada à parede pela corrente de retenção fornecida, para evitar que o aparelho escorregue da base.

AVISO: Para evitar que o aparelho tombe, a corrente de retenção fornecida deve ser instalada. Consulte as instruções de instalação.

AVISOS SOBRE ELETRICIDADE

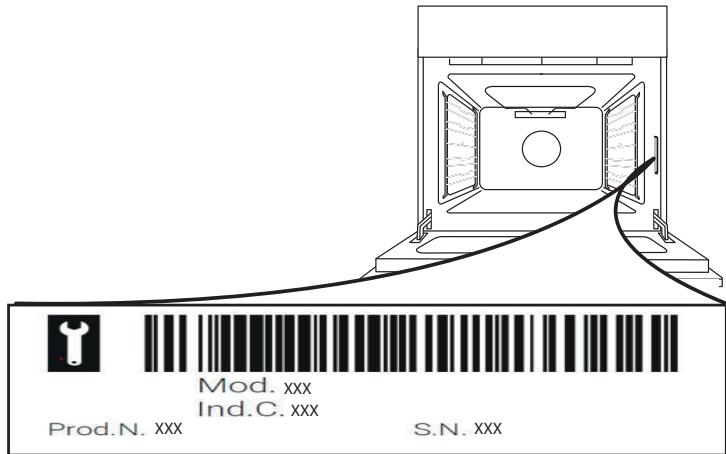

A chapa de características encontra-se na extremidade frontal do forno, visível com a porta aberta. Deve ser possível desligar o aparelho da fonte de alimentação, desligando-o na ficha, caso esta esteja acessível, ou através de um interruptor multipolar instalado na tomada, de acordo com a regulamentação aplicável às ligações elétricas. Além disso, o aparelho deve dispor de ligação à terra, de acordo com as normas de segurança elétrica nacionais. Não utilize extensões, tomadas múltiplas ou adaptadores. Após a instalação da máquina de secar, os componentes elétricos devem estar inacessíveis ao utilizador. Não utilize o aparelho com os pés descalços ou molhados. Não ligue este aparelho se o cabo ou a ficha elétrica apresentarem danos, se não estiver a funcionar corretamente, se estiver danificado ou se tiver caído. Se o cabo de alimentação estiver danificado, ele deve ser substituído por um idêntico pelo fabricante,

seu agente de serviço ou pessoal qualificado, para evitar o risco de choque elétrico.

Se for necessário substituir o cabo de alimentação, contacte um Centro de Assistência autorizado. ADVERTÊNCIA: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada, evitando assim a possibilidade de choque elétrico.

LIMPEZA E MANUTENÇÃO

ADVERTÊNCIA: Assegure-se de que o aparelho está desligado da fonte de alimentação antes de realizar quaisquer operações de manutenção; nunca use equipamento de limpeza a vapor, risco de choque elétrico. Não utilize produtos de limpeza abrasivos, nem raspadores metálicos afiados para limpar a porta de vidro do aparelho, pois podem riscar a sua superfície, o que pode fazer com que o vidro quebre. Não utilize produtos abrasivos ou corrosivos, produtos de limpeza à base de cloro, ou esfregões de louça. Assegure-se de que o aparelho arrefece antes de executar qualquer operação de manutenção ou limpeza - risco de queimaduras. ADVERTÊNCIA: Desligue o aparelho antes de substituir a lâmpada, para evitar o risco de choques elétricos.

ELIMINAÇÃO DA EMBALAGEM

O material da embalagem é 100% reciclável, conforme indicado pelo símbolo de reciclagem. As várias partes da embalagem devem ser eliminadas de forma responsável e em total conformidade com as normas estabelecidas pelas autoridades locais.

ELIMINAÇÃO DE ELETRODOMÉSTICOS

Este aparelho é fabricado com materiais recicláveis ou reutilizáveis. Elimine-o em conformidade com as normas de eliminação de resíduos locais. Para obter mais informações sobre o tratamento, recuperação e reciclagem de eletrodomésticos, contacte as autoridades locais, ou o serviço de recolha de resíduos domésticos ou a loja onde adquiriu o aparelho. Este aparelho está marcado em conformidade com a Diretiva Europeia 2012/19/EU relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao assegurar a eliminação correta deste produto, estamos a proteger o ambiente e a saúde humana contra riscos negativos.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não deve ser tratado como resíduo doméstico e deve ser transportado para um centro de recolha adequado para proceder à reciclagem do equipamento elétrico e eletrónico.

SUGESTÕES PARA POUPAR ENERGIA

Aqueça previamente o forno apenas se indicado na janela de preparação de alimentos ou na receita. Utilize tabuleiros de assar lacados de preto ou esmaltados, pois estes absorvem melhor o calor.

DECLARAÇÃO DE CONFORMIDADE

Este aparelho está em conformidade com: Requisitos de ecodesign do Regulamento Europeu 65/2014 em conformidade com a norma europeia EN 60350-1.

Este aparelho cumpre os requisitos de conceção ecológica do regulamento europeu n.° 66/2014, em conformidade com a norma europeia EN 60350-2.

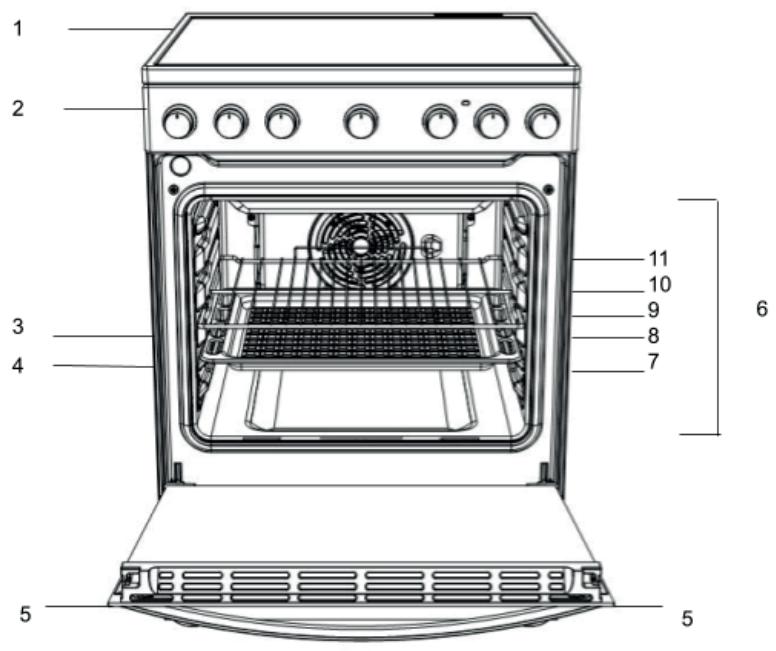

1. Placa vitrocerâmica
2. Painel de controlo
3. Grelha metálica
4. Tabuleiro
5. Porta
6. Calhas-guia para as prateleiras deslizantes
7. posição 1
8. posição 2
9. posicao 3
10. posicao 4
11. posicao 5

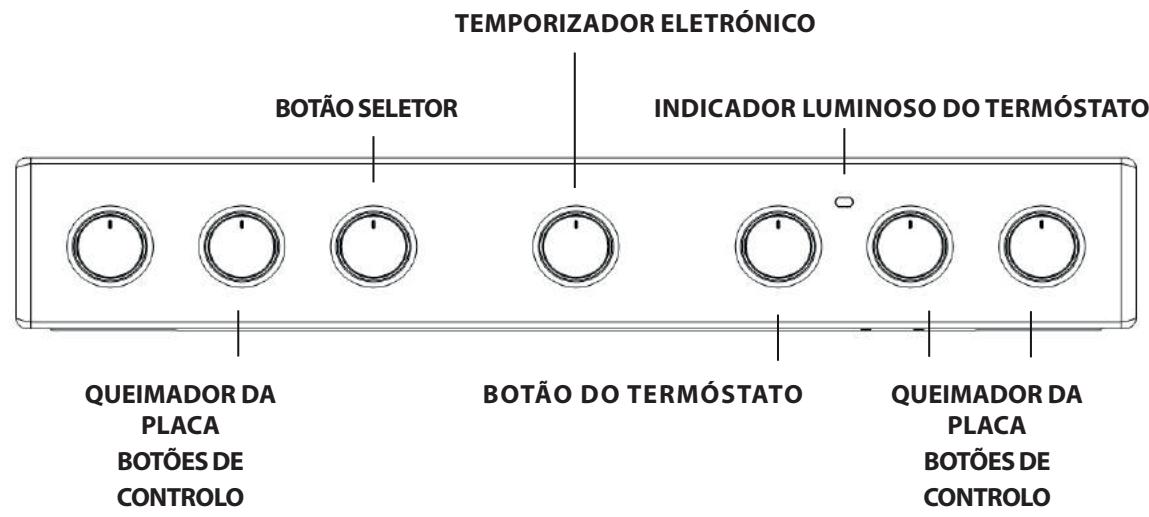

PAINEL DE CONTROLO

PT

INSTALAÇÃO

Antes de utilizar o seu novo aparelho, leia atentamente este manual de instruções. Contém informações importantes acerca da instalação e utilização seguras do aparelho.

Guarde estas instruções de utilização para referência futura. Certifique-se de que as instruções acompanham o aparelho, caso este seja vendido, oferecido ou deslocado.

O aparelho deve ser instalado por um profissional qualificado, de acordo com as instruções fornecidas.

Qualquer ajuste ou manutenção necessário(a) deve ser efetuado(a) depois de desligar o aparelho da rede elétrica.

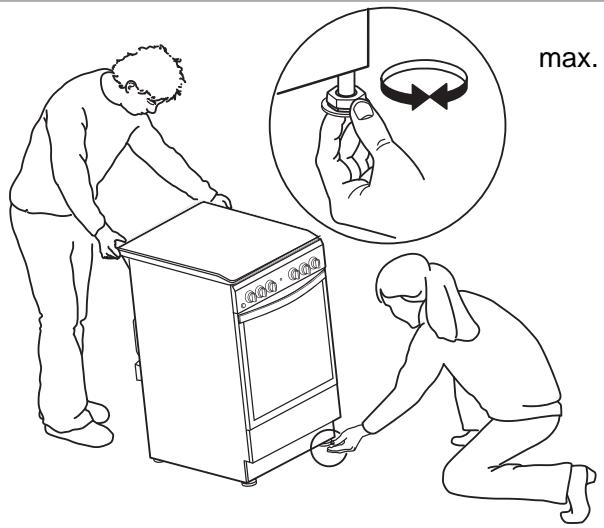

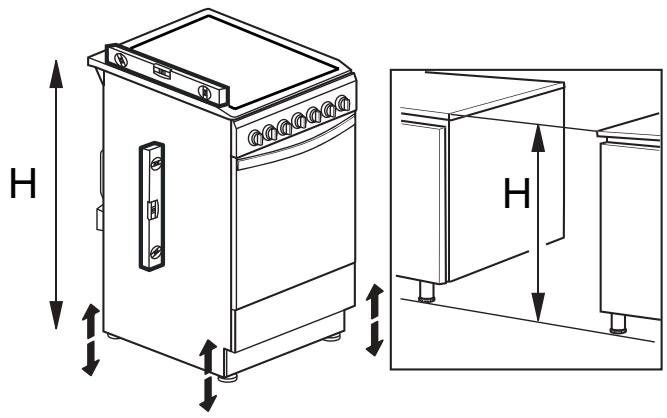

Posicionamento e nivelamento

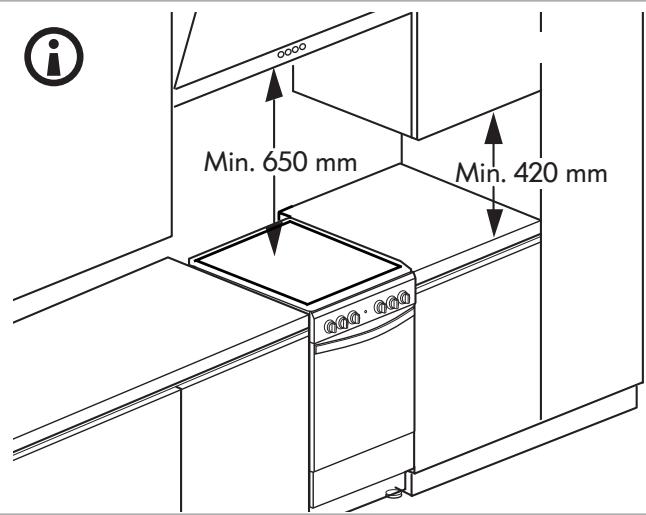

É possível instalar o aparelho junto a armários cuja altura não exceda a da

superfície da placa.

Este fogão deve ser instalado diretamente no chão. Não instale este fogão sobre uma base artificial de qualquer natureza.

Certifique-se de que a parede em contacto com a parte traseira do aparelho é feita de um material não inflamável e resistente ao calor (T 90°C)

Importante: não instale este aparelho numa posição adjacente à porta ou a outros meios de acesso, para minimizar a probabilidade de contacto entre pessoas que usem a porta e os recipientes colocados sobre a superfície da placa.

O aparelho não deve ser instalado atrás de uma porta decorativa para evitar sobreaquecimento.

Este aparelho não deve ser instalado sobre uma plataforma.

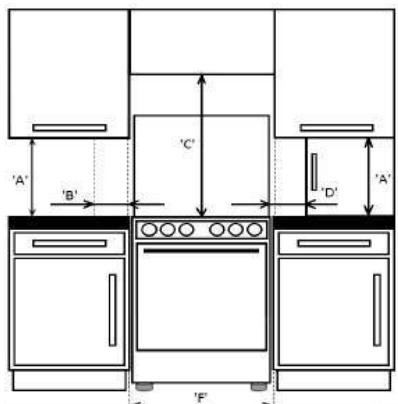

O fogão foi concebido para caber entre armários de cozinha espaçados 600 mm entre si. O espaço de cada lado tem de ser suficiente para permitir a retirada do fogão para manutenção. Pode ser utilizado com armários de um lado ou de ambos os lados, bem como num canto. Não pode ser usado isoladamente e de pé.

As paredes laterais adjacentes que se projetam acima do nível da placa não devem estar a menos de 150 mm do fogão e devem ser protegidas por material resistente ao calor. Qualquer superfície saliente ou exaustor não deve estar a menos de 650 mm.

a. O fogão pode estar localizado numa cozinha, numa cozinha/sala de jantar ou de estar, mas não numa casa de banho ou numa sala de duche. b. Os exaustores devem ser instalados de acordo com os requisitos constantes do manual relativo aos exaustores. c. A parede em contacto com a parte de trás do fogão deve ser de material à prova de fogo. d. O fogão está equipado com uma corrente de segurança que deve ser presa a um gancho, fixada à parede atrás do aparelho.

Ligação elétrica

Os fornos com um cabo de alimentação de três pinos estão concebidos para serem utilizados com corrente alternada à frequência de alimentação e tensão indicadas na placa de características (na parte inferior do painel do forno). O condutor de ligação à terra do cabo é o condutor amarelo e verde.

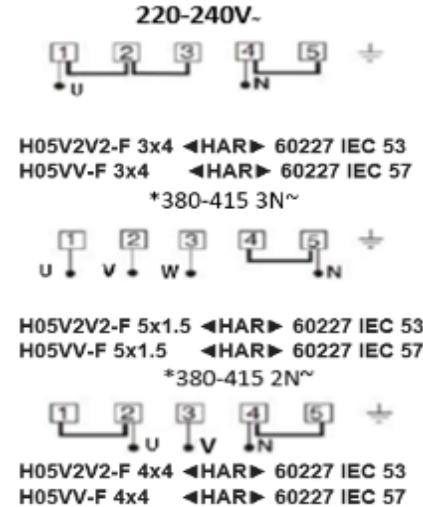

Ligação elétrica básica

220-240V

H05V2V2-F 3x4 HAR60227IEC53

H05VV-F 3x4 HAR60227IEC57

*380-415 3N

H05V2V2-F 5x1.5 HAR60227IEC53

H05VV-F 5x1.5 HAR60227IEC57

*380-415 2N

*opções de alimentação alternativas

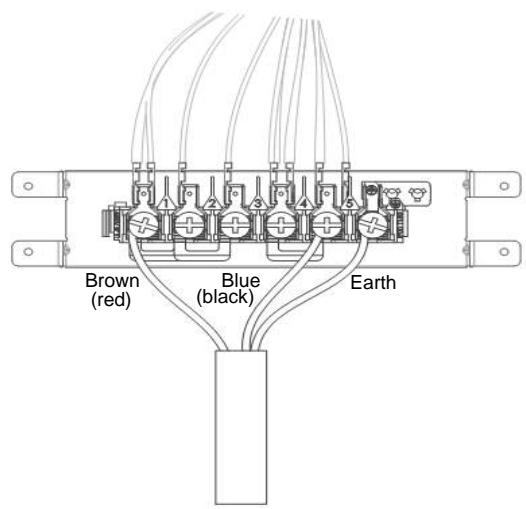

Ligação do cabo de alimentação à rede elétrica

Antes de deslocar o seu fogão, assegure-se de que o mesmo está frio, e desligue-o na respetiva unidade de controlo. A forma mais fácil de movimentar o seu fogão é levantar a parte frontal, como se segue:

Abra a porta do forno o suficiente para que consiga pegar confortavelmente na extremidade frontal da parte superior do forno, evitando quaisquer elementos da grelha. (FIG. A)

Mova o fogão com cuidado, pois o mesmo é pesado.

Certifique-se de que não danifica qualquer cobertura do piso.

As seguintes instruções devem ser lidas por um técnico qualificado para garantir que o aparelho é instalado, regulado e alvo de uma manutenção técnica correta, em conformidade com os regulamentos em vigor.

AVISOS: ESTE APARELHO DEVE SER LIGADO À TERRA.

O fogão deve ser ligado à rede elétrica através de uma tomada do fogão com interruptor (polo duplo), corretamente fundida com uma capacidade apropriada à indicada na placa de características do fogão. Todos os cabos elétricos da unidade consumidora ao fogão, através da tomada do fogão com interruptor de polo duplo, devem ser de um tipo aceitável e possuir a classificação de corrente acima indicada. O cabo de alimentação deve ser posicionado de tal forma, que nunca atinja uma temperatura 50°C mais alta do que a temperatura ambiente. O cabo deve ser afastado das saídas de ar traseiras.

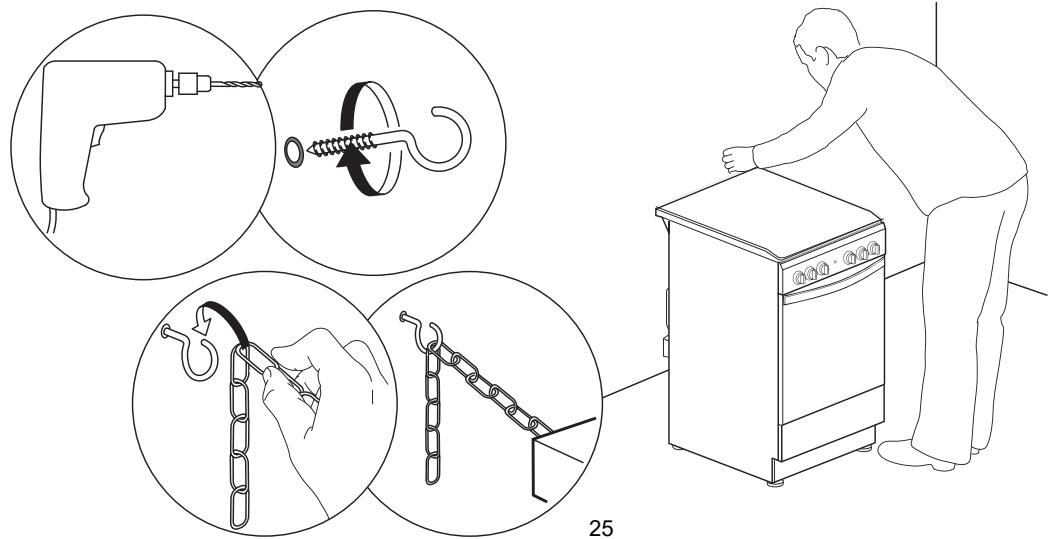

Corrente de segurança

Para evitar a queda acidental do aparelho, por exemplo, caso uma criança suba para a porta do forno, a corrente de segurança fornecida TEM de ser instalada!

O fogão está equipado com uma corrente de segurança que deve ser fixada, por meio de um parafuso (não fornecido com o fogão), à parede atrás do aparelho, à mesma altura que a corrente presa ao aparelho.

Escolha o parafuso e a respetiva fixação de acordo com o tipo de material da parede atrás do aparelho. Se a cabeça do parafuso aparecer um diâmetro inferior a 9 mm, deve usar-se uma anilha. Uma parede de betão requer um parafuso com, no mínimo, 8 mm de diâmetro e 60 mm de comprimento.

Assegure-se de que a corrente está fixada à parede traseira do fogão e à parede, conforme ilustrado na figura, de modo a que, após a instalação, fique tensionada e paralela ao nível do solo.

A cola aplicada nas juntas deixa vestígios de gordura no vidro. Antes de utilizar o aparelho, recomendamos-lhe que os remova com um produto de limpeza especial não abrasivo. Durante as primeiras horas de utilização, pode haver um cheiro a borracha, que desaparecerá muito rapidamente.

ZONAS DE COZEDURA

A placa está equipada com elementos de aquecimento radiante elétrico. Quando estes

estão a ser utilizados, os seguintes itens ficam a vermelho na placa.

B

A. A zona de cozedura.

B. A luz indicadora de calor residual: esta indica que a temperatura da respetiva zona de cozedura é superior a 60°C, mesmo que o elemento de aquecimento tenha sido desligado, mas permaneça quente.

Estes emitem calor através da radiação proveniente das lâmpadas de destaque que contêm. Têm propriedades semelhantes aos queimadores a gás: são fáceis de controlar e atingem rapidamente as temperaturas definidas, permitindo-lhe até visualizar a potência que está a disponibilizar.

ATIVAÇÃO E DESATIVAÇÃO DAS ZONAS DE COZEDURA

Para ativar uma zona de cozedura, rode o respetivo botão no sentido dos ponteiros do relógio, para uma posição entre 0 e 6, ou 0 e 12 (Destaque duplo e Destaque oval).

Para voltar a desativá-la, rode o botão no sentido contrário ao dos ponteiros do relógio até ele estar na posição "0".

O aquecimento ocorre apenas dentro das zonas de cozedura circulares assinaladas. As zonas aquecem e arrefecem mais depressa, assegurando uma maior controlagemais alimentos sensíveis. Cada zona de aquecimento está equipada com um limitador térmico, que é um corte de segurança, que impede o sobreaquecimento da vitrocerâmica. Depois de vários minutos à potência máxima, sem um recipiente na zona de aquecimento, o limitador térmico desliga e liga os elementos de aquecimento automaticamente, para evitar danos na vitrocerâmica.

Identificacao das zones de cozedura
Dienteira esquerda	Dienteira direita	Traseira esquerda	Traseira direita (Realçar)
Cerâmina 1800W 180 mm de diâmetro (pos. 0-6)	Cerâmina 1200W 140 mm de diâmetro (pos. 0-6)	Cerâmina 1200W 140 mm de diâmetro (pos. 0-6)	Cerâmina 2300W 180 mm de diâmetro (pos. 0-12)

Pos.	Placa de aquecimento de cerâmica radiante Placa de aquecimento normal ou<rapida	Placa de aquecimento de halogéneo cerâmico Placa de aquecimento automatico
0	Desligar	Desligar
1	Para cozinhoar peixe	Para derreter manteiga ou chocolate
2	Para cozinhoar batatas (vapor), sopa, grões-de-bico, feijões	Para reaquecer láquidos
3	ParaContinuar a cozinhoar grandes quanti-dades de alimentos, legumes, sopa
4	Para assar(médio)	Para molhos(incluindo molhos cremocos)
5	Para assar(bem passado)
6	Para dourar ou grelhar rapidamente	Para cozinhoar no punto de ebulização
7
8		Para assados
9
10		Para cozidos
11
12		Para fritar

CONSELHOS PRÁTICOS PARA A UTILIZAÇÃO DA PLACA

• Utilize recipientes com uma base grossa e plana para assegurar que aderem na perfeição à zona de cozedura.

• Utilize sempre recipientes com um diâmetro suficiente grande para cobrir completamente a placa de aquecimento, por forma a usar todo o calor produzido.

• Certifique-se sempre de que a base do recipiente está completamente limpa e seca: isso assegura que os recipientes aderem na perfeição às zonas de cozedura e de que quer os recipientes, quer a placa, durarão mais tempo.
• Evite usar os lados dos recipientes utilizados nos queimadores a gás: a concentração de calor nos queimadores a gás pode ter deformado a base do recipiente, impedindo-o de aderir corretamente à superfície.
• Nunca deixe uma zona de cozedura ligada sem um recipiente pousado sobre ela, pois isso poderá causar danos na zona.

UTILIZAR O FORNO PELA PRIMEIRA VEZ UTILIZAÇÃO DIÁRIA

Quando pretender utilizar o aparelho pela primeira vez, aqueça o forno vazio e com a porta fechada à temperatura máxima durante, pelo menos, meia hora. Certifique-se de que o espaço dispõe de uma boa ventilação antes de ligar o forno e abrir a porta do mesmo. O aparelho poderá produzir um odor ligeiramente desagradável causado pela queima das substâncias de proteção realizadas durante o processo de fabrico.

Como utilizar o forno

1. Selecione o modo de cozedura pretendido rodando o botão SELETOR.
2. Selecione a temperatura recomendada para o modo de cozedura ou a temperatura pretendida, rodando o botão TERMOSTATO. Uma lista detalhando os modos de cozedura e as temperaturas de cozedura sugeridas podem ser encontradas na respetiva tabela (ver TABELA DE COZEDURA).

Durante a cozedura, é sempre possível:

Alterar o modo de cozedura rodando o botão SELETOR. Alterar a temperatura rodando o botão TERMOSTATO. - Definir o tempo total de cozedura e a hora de fim da cozedura. - Parar a cozedura rodando o botão SELETOR para a posição "0".

Nunca coloque objetos diretamente sobre a parte inferior do forno;

isso poderá danificar o revestimento de esmalte.

Coloque sempre o recipiente de cozedura na(s) prateleira(s) disponibilizada(s).

Conta-minutos

Para ativar o temporizador, proceda da seguinte forma:

1. Rodar o botão TEMPORIZADOR no sentido dos ponteiros do relógio © durante quase uma volta completa para acontecer o sinal sonoro.
2. Rode o botão TEMPORIZADOR no sentido contrário ao dos ponteiros do relógio para definir o período de tempo desejado.

INDICADOR LUMINOSO DO TERMOSTATO

Quando este indicador se encontra aceso, o forno está a produzir calor. Apaga-se quando o interior do forno atinge a temperatura selecionada. Neste ponto, a luz acende-se e apaga-se alternadamente, indicando que o termostato está a funcionar e a manter a temperatura a um nível constante.

ILUMINAÇÃO DO FORNO

Esta pode ser ligada rodando o botão SELETOR para qualquer posição diferente de "0". Permanece acesa quando o forno estiver em funcionamento. Selecionando com o botão, a luz é ligada sem que qualquer dos elementos de aquecimento seja ativado.

1. SELECIONAR UMA FUNÇÃO

/	PRÉ-AQUECIMENTO LIGEIRO/RÁPIDO Para ligar a iluminação doorno. Para efetuar o preaquecido um não.
	CONVENCIONAL Para cozinhoar qualquer tipo de prato'utilizando apenas um não.
	COZEDURA CONVENCIONAL Para cozinhoar num máximo deinous nãois em simultâneo. Recomendamos que troque a posicao dos tabuleiros de assar a meio do processo de cozedura. Esta função permitê-lhe cozinhoar, simultaneamente,不同类型 alimentos (como peixe e legumes) em不同类型 nãois.
	GRILL Para grelhar bifes, espetadas, salsichas, gratinar legumes ou tostar pão. Ao grelhar carne, recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: Posicao o tabuleiro em quando um dos nãois que se encontrar abaixo da grelha e adicione 200 ml de água potâvel.
	TURBO GRILL Para assar peças de carne grandes (pernil, carne assada, frango). Recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: Posicao o tabuleiro em quando um dos nãois que se encontrar abaixo da grelha e adicione 200 ml de água potâvel.
	BASE A função pode ser realizada para terminar a cozedura de tortas rechecadas ou para tornar as sopas mais densas. Utilize esta função nos últimos 10/15 min. da cozedura.
	DESCONGELAÇÃO Para acelerar a descongelação dos alimentos.
	BOLO SALGADO Para cozinhoar tarte de legumes, quiche com recheioliquido (salgado ou doce) num único não.Esta função proporcionala cozinhados com um topo e uma base uniformes, dourados e crocantes; use o 2.ºnível. Aqueça previamente oorno até à temperaturadesejada e insira o alimento no seu inferior, assim que alcantar a temperatura programada.

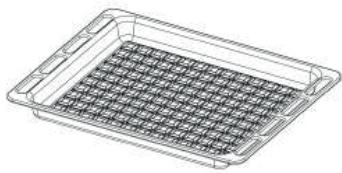

ACESSÓRIOS

GRELHA TABULEIRO

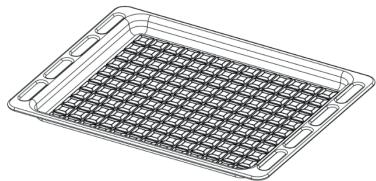

TABULEIRO PARA ASSAR

KIT ESPETO

O número e o tipo de acessórios pode variar de acordo com o modelo adquirido. Pode adquirir separadamente no Serviço de Assistência Técnica quaisquer outros acessórios que não sejam fornecidos.

INTRODUÇÃO DE GRELHAS E OUTROS ACESSÓRIOS NO INTERIOR DO FORNO

1. Introduza a grelha metálica na horizontal, com a parte "A" virada para cima (fig. 1A, fig. 1B)

Fig. 1A

Fig. 1B

1. Outros acessórios, como o tabuleiro coletor e o tabuleiro para pastelaria, são introduzidos da mesma forma que a grelha (Fig. 2).

Fig. 2

A tabela indica a função, os acessórios e o nível mais adequados para utilizar na confeção dos vários tipos de alimentos. Os tempos de cozedura medem-se a partir do momento em que o alimento é colocado no forno, excluindo o pré-aquecimento (sempre que necessário). As temperaturas e os tempos de cozedura são aproximados e dependem da quantidade de alimento e do tipo de acessório aplicado. Comece por utilizar as definições mais baixas recomendadas e, se o alimento não ficar bem cozinhado, mude para definições mais elevadas. Utilize os acessórios fornecidos e, de preferência, formas para bolos e tabuleiros para assar metálicos e de cor escura. Também poderá utilizar recipientes e acessórios em cerâmica ou pirex, mas tenha em conta que os tempos de cozedura serão ligeiramente superiores.

RECEITA	FUNÇÃO	PREAQUECI-MENTO	TEMPERATURA.(°C)	DURAÇÃO(Min)	NiVEL (número L) ACESSORIOS
Bolos levedados / Pães de ló	CONVENCIONAL	SIM	170	30 - 50	L-2
Bolos levedados / Pães de ló	COZEDURA CONVEÇÂO	SIM	160	40 - 70	L-4L-2
Bolo recheado(cheesecake, strudel, tarte de frutas)	CONVENCIONAL	SIM	160 - 180	40 - 60	L-2
Bolo recheado(cheesecake, strudel, tarte de frutas)	COZEDURA CONVEÇÂO	SIM	150 - 170	40 - 70	L-4L-2
Cookies / Biscoitos	CONVENCIONAL	SIM	140	30 - 60	L-3
Cookies / Biscoitos	COZEDURA CONVEÇÂO	SIM	140	30 - 60	L-4L-2
Bolos(PCQUENOS/queques	CONVENCIONAL	SIM	160 - 180	20 - 50	L-3
Bolos(PCQUENOS/queques	COZEDURA CONVEÇÂO	SIM	160	30 - 50	L-4L-2
Massa "choux"	CONVENCIONAL	SIM	170 - 200	20 - 50	L-3
Massa "choux"	COZEDURA CONVEÇÂO	SIM	160 - 180	20 - 50	L-4L-2
Merengues	CONVENCIONAL	SIM	80 - 100	120 - 200	L-3
Merengues	COZEDURA CONVEÇÂO	SIM	80 - 100	120 - 200	L-4L-2
Pizza / Pão / Focaccia	CONVENCIONAL	SIM	190 - 250	15 - 50	L-2
Pizza / Pão / Focaccia	COZEDURA CONVEÇÂO	SIM	190 - 230	20 - 50	L-4L-1
Tartes salgadas(tarte de legumes, quiche)	BOLO SALGADO	SIM	180	30 - 60	L-3
Tartes salgadas(tarte de legumes, quiche)	COZEDURA CONVEÇÂO	SIM	170 - 180	30 - 70	L-3L-2
Tartes salgadas(tarte de legumes, quiche)	BOLO SALGADO	SIM	180	30 - 70	L-3L-1
Vols-au-vent / Salgadinhos de massa folhada	CONVENCIONAL	SIM	170 - 190	15 - 40	L-3
Vols-au-vent / Salgadinhos de massa folhada	COZEDURA CONVEÇÂO	SIM	160 - 180	15 - 40	L-3L-1
Lasanha / Flans / Massa cozida / Cannelloni	CONVENCIONAL	SIM	180 - 200	30 - 65	L-3
Borrego / Vitela / Vaca / Lombo 1 kg	TURBO GRILL	-	190 - MAX	40 - 90	L-3
Fringo / Coelho / Pato 1 kg	TURBO GRILL	SIM	230 - MAX	50 - 100	L-3
Fringo / Coelho / Pato 1 kg	TURBO GRILL	-	230 - MAX	50 - 100	L-3
Peru / ganso 3 kg	TURBO GRILL	-	160 - MAX	130 - 170	L-3
Filetes de peixe / Bifes	GRILL(GRELHADOR)	-	230 - MAX	10 - 30	L-4
Legumes rechecados (tomates, courgettes, beringelas)	TURBO GRILL	-	230 - MAX	30 - 60	L-3
Gratinado de legumes	GRILL(GRELHADOR)	-	230 - MAX	10 - 30	L-4
Pão torrado	GRILL(GRELHADOR)	5'	MÁX	1 - 2	L-4
Salschas / Kebabs / Costeletas / Hambúrgueres	GRILL(GRELHADOR)	-	230 - MAX	15 - 30	L-4
Batatas assadas	TURBO GRILL	-	230 - MAX	30 - 60	L-3
Perna de borrego / pernis	TURBO GRILL	-	200 - MAX	50 - 100	L-3

ACESSORIOS

Grelha metaílica

Tabuleiro para assar ou forma de bolos na grelha

Tabuleiro para assar / tabuleiro coletor ou forma para assar na grelha

Tabuleiro coletor / tabuleiro para assar

Tabuleiro coletor/tabuleiro para assar com 200 ml de água

DESLIGAR O INTERRUPTOR PRINCIPAL E GARANTIR QUE O FOGÃO ESTÁ FRIO ANTES DA LIMPEZA. ANTES DE LIGAR NOVAMENTE, ASSEGURAR-SE DE QUE TODOS OS CONTROLOS ESTÃO NA POSIÇÃO DESLIGADA.

Não utilize aparelhos de limpeza a vapor. Use luvas de proteção durante todas as operações.

Realize as operações requeridas com o forno frio. Desligue o aparelho da corrente elétrica.

Não utilize palha de aço, esfregões abrasivos ou produtos de limpeza abrasivos/corrosivos, uma vez que estes podem danificar as superfícies do aparelho.

Desligue o aparelho da fonte de alimentação.

LIMPAR A PLACA DE CERÂMICA

• Não utilize esponjas abrasivas nem esfregões de palha de aço, pois podem danificar o vidro.
• Após cada utilização, limpe a placa (após arrefecer) para remover quaisquer depósitos e manchas originadas por resíduos de alimentos.
• Uma superfície que não está adequadamente limpa poderá reduzir a sensibilidade dos botões do painel de controlo.
• Apenas utilize um raspador se existirem resíduos colados na superfície da placa. Siga as instruções do fabricante do raspador para evitar riscar o vidro.
• Açúcar ou alimentos com elevado conteúdo de açúcar podem danificar a placa e devem ser removidos de imediato.
• Sal, açúcar e areia riscam a superfície de vidro.
• Use um pano macio, papel de cozinha absorvente ou um produto de limpeza específico para placas (siga as instruções do fabricante).
• Os derrames de líquidos nas zonas de cozedura podem fazer com que os tachos se desloquem ou vibrem. Depois de limpar a placa, seque-a bem.

SUPERFÍCIES EXTERIORES

• Limpe as superfícies com um pano de microfibra húmido. Se estiverem muito sujas, acrescente algumas gotas de detergente com pH neutro. Seque com um pano seco.
• Não utilize detergentes corrosivos ou abrasivos. Se algo destes produtos entra, inadvertidamente, em contacto com as superfícies do aparelho, limpe imediatamente com um pano de microfibra úmido.

Não utilize produtos à base de álcool, como álcool desnaturado.

1. Retire as grelhas laterais.
2. Puxe o elemento de aquecimento ligeiramente para fora (fig. 1) e baixe-o (fig. 2).
3. Para reposicionar a resistência, levante-a, puxando ligeiramente na sua direção, e certifique-se de que fica apoiada no suporte lateral.

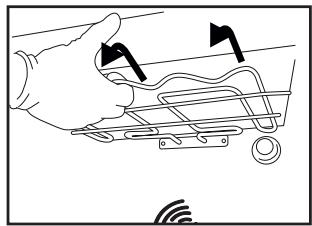

Fig.1

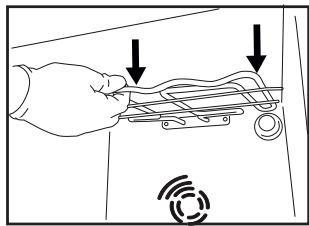

Fig. 2

SUPERFÍCIES INTERIORES

• Após cada utilização, deixe que o forno arrefeça e limpe-o, de preferência quando estiver morno, para remover eventuais depósitos ou manchas causados por resíduos de alimentos. Para secar qualquer condensação que se tenha formado devido à preparação de alimentos com elevado teor de água, deixe o forno arrefecer completamente e limpe-o com um pano ou uma esponja.
• Limpe o vidro da porta com um detergente líquido adequado.

ACESSÓRIOS

Após a utilização, coloque os acessórios numa solução líquida de limpeza, manuseando-os com luvas adequadas para forno, caso não estejam quentes. Os resíduos de alimentos podem ser retirados com uma esponja ou escova de limpeza.

SUBSTITUIR A LÂMPADA

1. Desligue o forno da corrente elétrica. 2. Desaperte a cobertura da lâmpada, substitua a lâmpada e aperte novamente a cobertura da mesma.

1. Ligue o forno novamente à corrente elétrica.

Nota: use 40W/230V tipo G9

A lâmpada utilizada no produto foi especificamente concebida para eletrodomésticos e não é adequada para a iluminação geral de divisões da casa (Regulamento CE 244/2009).

As lâmpadas estão disponíveis no Serviço Pós-Venda.

• Não manuseie as lâmpadas com as mãos desprotegidas, uma vez que as suas impressões digitais podem danificá-las. Não utilize o forno até que a cobertura da lâmpada tenha sido reposta.

LIMPEZA CATALÍTICA

São painéis revestidos com um esmalte especial, que é capaz de absorver a gordura libertada pelos alimentos quando cozinham. Este esmalte é muito resistente, de modo a que os vários acessórios (prateleiras, bandejas de recolha, etc.) possam deslizar ao longo dos mesmos sem os danificar. Podem aparecer MARCAS brancas nas superfícies, não sendo motivo de preocupação.

No entanto, devem ser evitadas as seguintes situações: - raspar o esmalte com objetos afiados (uma faca, por exemplo); - usar detergentes ou materiais abrasivos.

RETIRAR E VOLTAR A COLOCAR O VIDRO DA PORTA DO FORNO

1. Para remover a porta, abra-a totalmente e baixe as linguetas até ficarem na posição de desbloqueio.

1. Feche a porta tanto quanto possível.

Segure firmemente a porta com ambas as mãos - não a segure pela pega.

Retire, simplesmente, a porta, continuando a fechá-la e puxando-a (a), simultaneamente, para cima, até se libertar do respetivo suporte (b).

Coloque a porta de parte, apoiando-a sobre uma superfície mole.

1. Reponha a porta, deslocando-a na direção do forno e alinhando os ganchos das dobradiças com os respetivos suportes, fixando a parte superior aos suportes.
2. Baixe a porta e, em seguida, abra-a totalmente. Baixe as linguetas até à sua posição original: Assegure-se de que as baixa totalmente.
3. Tente fechar a porta e assegure-se de que está alinhada com o painel de controlo. Se não estiver, repita os procedimentos acima.

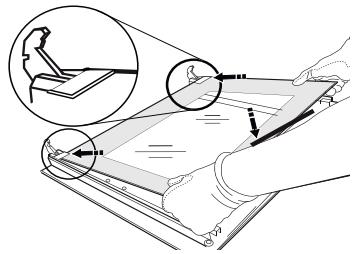

GRAMPOS PARA LIMPAR - LIMPAR O VIDRO

1. Após remover a porta e pousá-la sobre superfície suave, prima simultaneamente os dois grampos de retenção e remova a extremidade superior da porta, puxando-a na sua direção.

1. Levante e segure firmemente o vidro interior com ambas as mãos, removendo-o e colocando-o sobre uma superfície suave antes de proceder à sua limpeza.
2. Quando voltar a instalar o vidro interior da porta, certifique-se de que introduz o painel de vidro corretamente, para que o texto gravado no mesmo não fique invertido e ilegível.

1. Instale novamente a extremidade superior: irá ouvir um clique, indicando que está bem posicionado. Certifique-se de que a VEDAÇÃO está segura antes de montar novamente a porta.

RESOLUÇÃO DE PROBLEMAS

O que fazer em caso de...

Razões possíveis

O forno não está a funcionar.

Corte de energia. Desligado da rede elétrica.

Soluções

Verifique se existe energia elétrica proveniente da rede e se o forno está ligado à tomada elétrica. Desligue e reinicie o forno, para verificar se o problema ficou resolvido.

SERVIÇO PÓS-VENDA

Para receber assistência, contacte o número indicado na brochura da garantia ou siga as instruções existentes na nossa página web.

Lembre-se de ter em conta:

• uma breve descrição do problema;
• o modelo exato do seu aparelho;
• o código (o número antes da palavra «ASSISTÊNCIA» na placa de identificação anexa ao produto, visível na parte interior da extremidade com a porta do forno aberta)
• a sua morada completa;
• um número de telefone de contacto.

Nota: Caso seja necessário efetuar qualquer reparação, deverá contactar um centro de assistência autorizado com garantia, para que sejam realizadas peças de reposição originais e a reparação seja efetuada corretamente. Para mais informações sobre a garantia, consulte a brochura da garantia em anexo.

‘A’	‘B’	‘C’	‘D’	‘F’
420mm Min	150mm Min	650mm Min	150mm Min	600mm Min

4

6
