MANUAL DE UTILIZADOR LE32B530P7W SAMSUNG

Analógico: Canales analógicos.

8 (página secundaria)

As imagens e ilustrações neste manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as especificações do produto podem ser alterados sem aviso prévio.

□ Aviso sobre a televisão digital

1. As funcionalidades relacionadas com a televisão digital (DVB) apenas estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Confirme com o seu representante local a possibilidade de receber sinal DVB-T ou DVB-C.
2. DVB-T é a norma de consórcio europeia DVB para a transmissão de televisão digital terrestre e DVB-C é a norma para a transmissão de televisão digital por cabo. Existem, contudo, algumas funções diferenciadas como o EPG (Guia electrónico de programação), VOD (Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento.
3. Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C.
4. Dependendo do país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e poderá ser necessário concordar com os termos e condições dos seus negócios.
5. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo.
6. Para mais informações, contacte o centro local de assistência ao cliente da SAMSUNG.

□ Precauções a ter ao ver imagens fixas

Uma imagem fixa pode danificar permanentemente o ecrã do televisor

- Uma imagem fixa e parcialmente fixa não deve permanecer no painel LCD durante mais do que 2 horas pois pode provocar uma retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como “queimadura de ecrã”. Para evitar a retenção de imagem, diminua o grau de brilho e de contraste do ecrã ao visualizar uma imagem fixa.

A utilização do televisor LCD no formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte esquerda, direita e central do ecrã, devido a diferenças de emissão de luz. Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelhantes no ecrã. Os danos causados pelo efeito acima mencionado não são cobertos pela garantia.

- A visualização de imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir pós-imagens parciais. Para evitar este efeito, reduza o 'brilho' e o 'contraste' quando visualizar imagens fixas.

CONTEÚDO

INFORMAÇÃO GERAL

■Apresentação do painel de controlo....2
■ Acessórios....2
■Apresentação do painel de ligação 3
■Telecomando 5
■ Colocar pilhas no telecomando ....5

FUNCIONAMENTO

■ Aceder aos menus....6
■ Definir o televisor para modo de espera....7
■Função Plug & Play....7
■ Visualização no ecrã 8

CONTROLO DOS CANAIS

■ Configurar o menu Canais....8
■ Gerir canais ....11

CONTROLO DA IMAGEM

■ Configurar o menu Imagem....13
■ Utilizar o televisor como monitor de computador (PC)......15
■ Configurar o televisor com o PC....16

CONTROLO DO SOM

■ Configurar o menu Som 17
■ Selecionar o modo de Som .....18

CONFIGURAÇÃO

■ Definir o menu Configurar ....19

ENTRADA / SUPORTE

■ Configurar o menu de Entrada....22
■ Configurar o menu Suporte ....22

ANYNET+

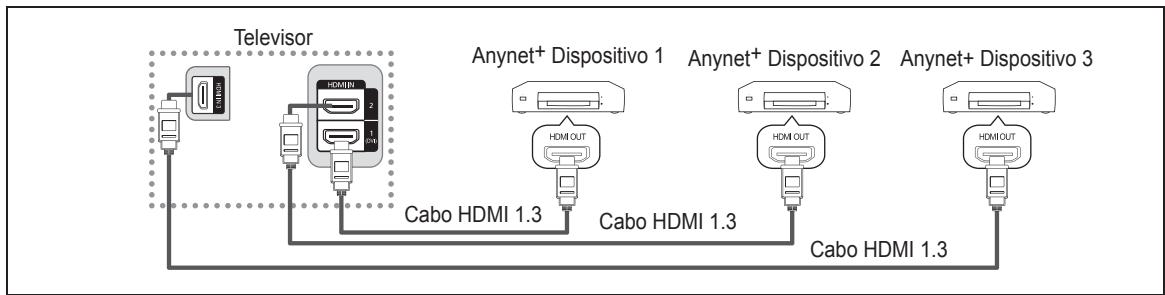

■ Ligar dispositivos Anynet ^+ .....24
■ Configurar o Anynet ^+ 25
■ Alterar entre os dispositivos Anynet ^+ .....25
■ Gravação ....26

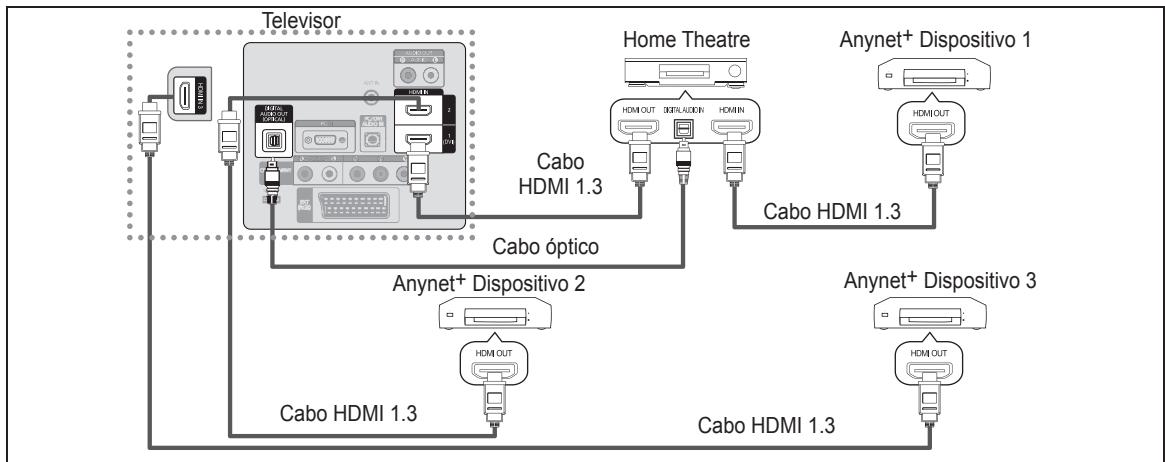

■ Ouvir através de um Receptor (Home Theatre) ......26
■ Resolução de problemas para o Anynet ^+ .....27

RECOMENDAÇÕES PARA A UTILIZAÇÃO

■ Funcionalidade de teletexto....28
■ Instalar a base....29
■ Instalar o kit de montagem na parede....29
■ Utilizar o Bloqueio anti-roubo Kensington ....30

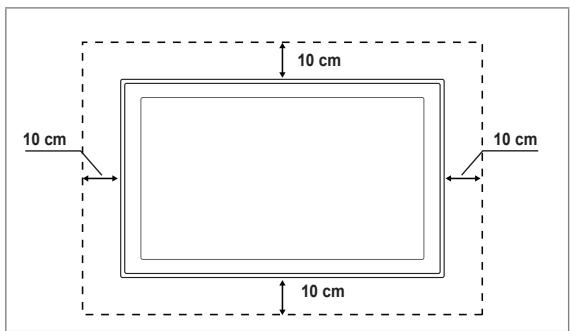

■ Manter um espaço de instalação seguro....30
■ Fixar o televisor à parede....31
■ Resolução de problemas....32
■ Características técnicas ....35

Licença

TruSurround HD, SRS e símbolo (●) são marcas comerciais da SRS Labs, Inc. A tecnologia TruSurround HD está incorporada na licença da SRS Labs, Inc.

Fabricado sob a licença da Dolby Laboratories. Dolby e o símbolo de duplo D são marcas comerciais da Dolby Laboratories.

Símbolo

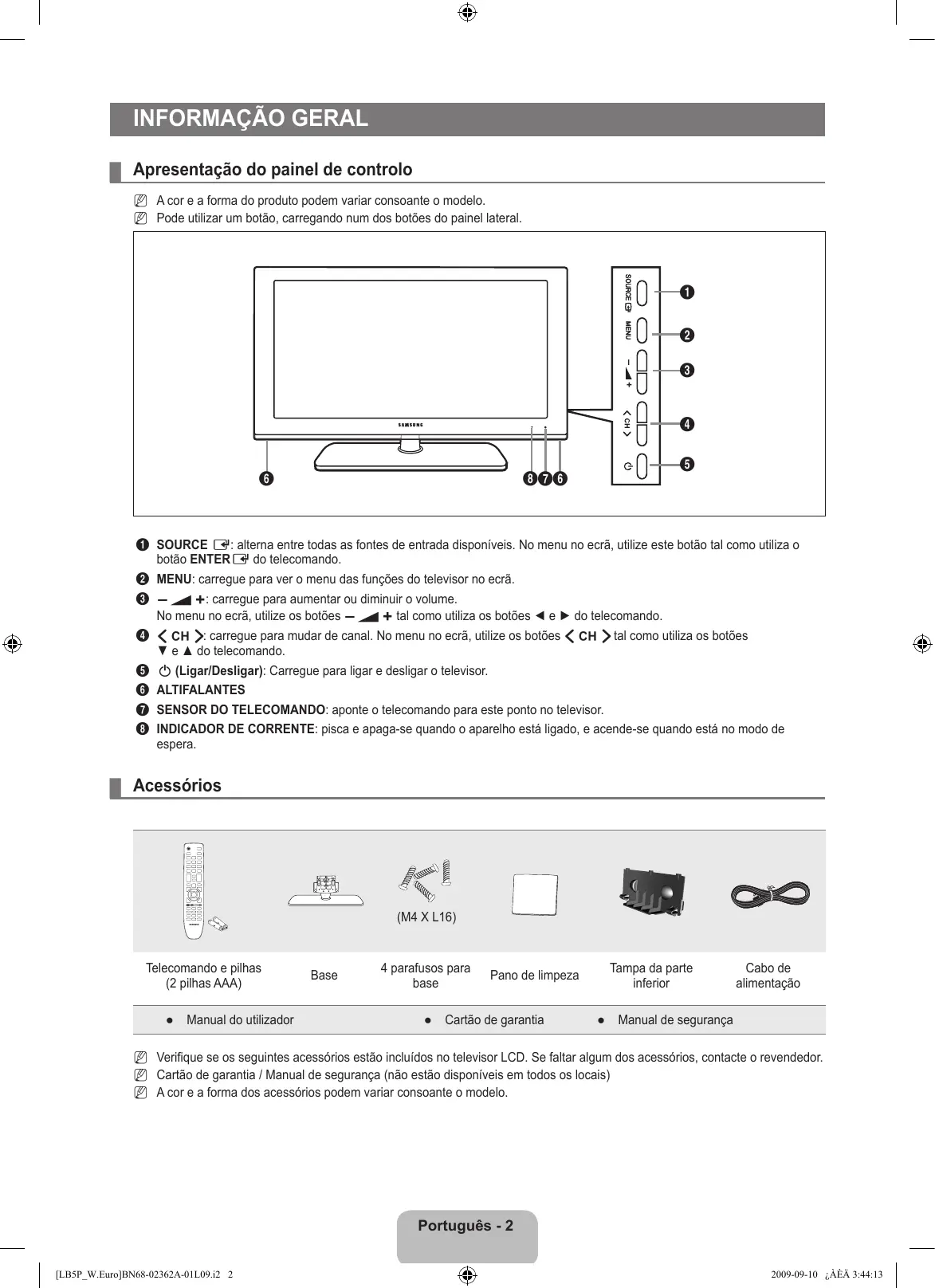

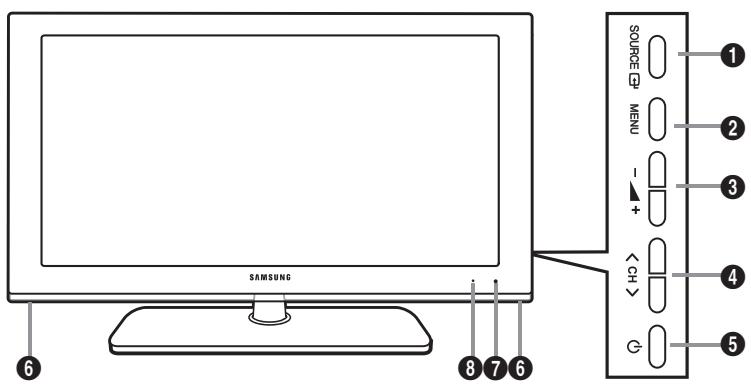

Apresentação do painel de controlo

A cor e a forma do produto podem variar consoante o modelo.
Pode utilizar um botão, carregando num dos botões do painel lateral.

SAMSUNG SOURCE □ MENU - + CH G ① ② ③ ④ ⑤ ⑥ ⑧ 7 6

1 SOURCE ☐: alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTER ☐ do telecomando.
② MENU: carregue para ver o menu das funções do televisor no ecrã.
③ - +: carregue para aumentar ou diminuir o volume.

No menu no ecrã, utilize os botões — ▲ + tal como utiliza os botões ◀ e ▶ do telecomando.

4 : carregue para mudar de canal. No menu no ecrã, utilize os botões tal como utiliza os botões ▼ e ▲ do telecomando.
⑤ ⏻ (Ligar/Desligar): Carregue para ligar e desligar o televisor.
6 ALTIFALANTES
⑦ SENSOR DO TELECOMANDO: aponte o telecomando para este ponto no televisor.
8 INDICADOR DE CORRENTE: pisca e apaga-se quando o aparelho está ligado, e acende-se quando está no modo de espera.

Acessórios

Telecomando e pilhas (2 pilhas AAA)	Base	(M4 X L16)	Pano de limpeza	Tampa da parte inferior	Cabo de alimentação
• Manual do utilizador		• Cartão de garantia		• Manual de segurança

Verifique se os seguintes acessórios estão incluídos no televisor LCD. Se faltar algum dos acessórios, contacte o revendedor.
Cartão de garantia / Manual de segurança (não estão disponíveis em todos os locais)
A cor e a forma dos acessórios podem variar consoante o modelo.

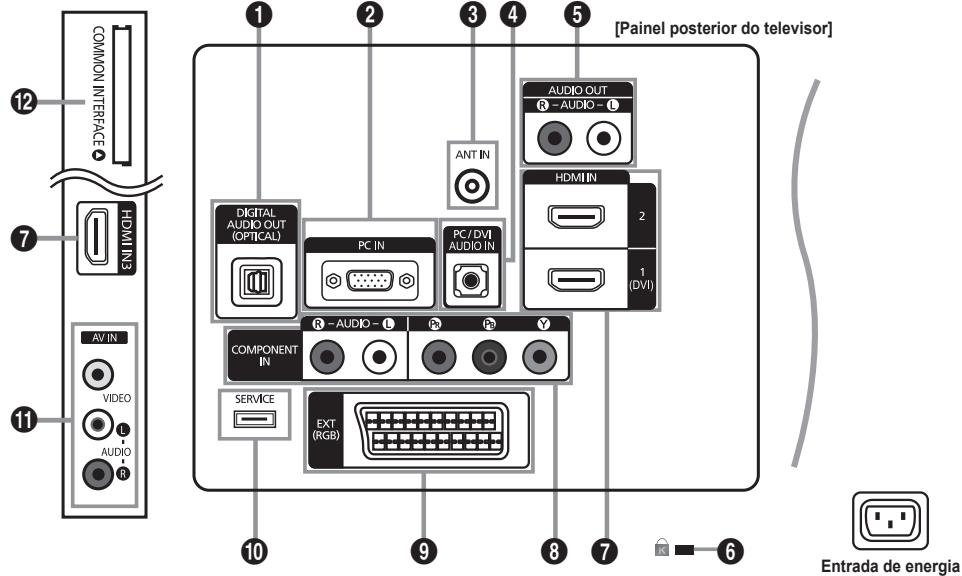

[Painel lateral do televisor]

COMMON INTERFACE HDMI IN3 AV IN VIDEO AUDIO R 12 7 11 [AINEL POSTerior do televisor] DIGITAL AUDIO OUT (OPTICAL) PC IN PC/DVI AUDIO IN AUDIO OUT R-AUDIO - ANT IN HDMI IN COMPONENT IN R-AUDIO - P3 P2 Y SERVICE EXT (RGB) 10 9 8 7 6 Entrada de energia

A cor e a forma do produto podem variar consoante o modelo.
☑ Antes de ligar um dispositivo externo ao televisor, este tem de estar desligado.
Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo.

• Estabelece a ligação com um componente de Áudio Digital, tal como um receptor Home theatre.
  Quando as tomadas HDMI IN estiverem ligadas, a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor disponibiliza apenas som de 2 canais. Se quiser ouvir áudio de 5.1 canais, ligue a tomada Óptica ao leitor de DVD / Blu-ray ou da box de Televisão por cabo/ Satélite directamente a um Amplificador ou Home Theatre e não ao televisor.

② PC IN

- Ligar à tomada de saída de áudio e de vídeo no PC.

③ ANT IN

- Estabelece a ligação com uma antena ou sistema de televisão por cabo.

4 PC / DVI AUDIO IN

– Ligar à tomada de saída de áudio no PC.
- Saídas de áudio DVI para dispositivos externos.

- Ligar os cabos de áudio RCA a AUDIO OUT [R-AUDIO-L] na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de entrada de áudio no Amplificador ou num sistema de Home Theatre.

• O dispositivo de bloqueio Kensington (opcional) serve para fixar fisicamente o sistema quando utilizado em locais públicos. Se quiser utilizar um dispositivo de bloqueio, contacte o revendedor onde adquiriu o televisor.
  A localização do dispositivo de Bloqueio Kensington pode ser diferente consoante o modelo.

⑦ HDMI IN 1(DVI), 2, 3

• Estabelece a ligação à tomada HDMI de um dispositivo com uma saída HDMI.
  Não é necessária nenhuma ligação de som adicional para a ligação HDMI a HDMI.
  Utilize a tomada HDMI IN 1(DVI) para a ligação DVI a um dispositivo externo. Utilize um cabo DVI para HDMI ou um adaptador de DVI-HDMI (DVI para HDMI) para uma ligação de vídeo e as tomadas PC / DVI AUDIO IN para áudio.
  É também possível utilizar as portas para ligar a um PC.
  O que é HDMI?

'High Definition Multimedia interface' permite a transmissão de dados de vídeo digital de alta definição e de som digital multi-canal.

O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido).

HDMI e DVI diferem pois o dispositivo HDMI é mais pequeno, tem a função de codificação HDCP (High Bandwidth Digital Copy Protection) instalada e suporta som digital multi-canal.

O televisor pode não emitir som e as imagens podem ser apresentadas com cores estranhas quando estão ligados leitores de DVD ou Blu-ray/boxes de televisão por cabo/receptores de satélite que suportem versões HDMI anteriores à 1.3. Se ligar um cabo HDMI mais antigo e não ouvir som, ligue o cabo HDMI à tomada HDMI IN 1(DVI) e os cabos de áudio às tomadas PC / DVI AUDIO IN na parte de trás do televisor. Se isto acontecer, contacte a empresa fornecedora do leitor de DVD ou Blu-ray/box de televisão por cabo/receptor de satélite para confirmar a versão HDMI e depois peça uma actualização de firmware. Os cabos HDMI de versões anteriores à 1.3 podem provocar imagens tremidas ou fazer com que não sejam apresentadas imagens no ecrã.

8 COMPONENT IN

• Ligar os cabos de vídeo de componente (opcionais) ao conector de componente (PR, PB, Y) na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de vídeo no DTV ou no leitor de DVD.
• Para ligar o Set-Top Box e o DTV (ou o leitor de DVD), deve ligar o Set-Top Box ao DTV (ou ao leitor de DVD) e o DTV (ou o leitor de DVD) ao conector de componente (P_R, P_B, Y) no televisor.
• Os conectores P_R , P_B e Y dos dispositivos para componentes (DTV ou leitor de DVD) são por vezes identificados como Y, B-Y e R-Y ou Y, Cb e Cr.
• Ligar os cabos de áudio RCA (opcionais) a [R-AUDIO-L] na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de áudio no DTV ou no leitor de DVD.

⑨ EXT (RGB)

Conector	Entrada			Saída
	Vídeo	Áudio (E / D)	RGB	Vídeo + Áudio (E / D)
EXT	O	O	O	Apenas está disponível a saída TV ou DTV.

— Entradas ou saídas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD.

10 SERVICE

- Conector para actualizações de software.

11 AV IN [VIDEO] / [R-AUDIO-L]

• Ligar um cabo RCA a um dispositivo de A/V externo adequado, como por exemplo, um videogravador, um leitor de DVD ou uma câmara de vídeo.
• Ligar os cabos de áudio RCA a [R-AUDIO-L] no televisor e as outras extremidades aos conectores de saída de áudio correspondentes no dispositivo A/V.

⑫ Ranhura COMMON INTERFACE

• Ao não introduzir o "CI CARD" em determinados canais, a mensagem "Sinal codificado" é apresentada no ecrã.
• As informações de associação incluindo um número de telefone, ID do CI CARD, ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se for apresentada uma mensagem de erro, contacte o seu fornecedor de serviços.
• Assim que concluir a configuração das informações dos canais, a mensagem "Actualização concluída" é apresentada, indicando que a lista de canais já está actualizada.
  ☑ Tem de solicitar um CI CARD ao fornecedor de serviços por cabo local. Retire o CI CARD puxando-o com cuidado para não o deixar cair e danificá-lo.
  Introduza o CI Card na direcção indicada.
  A localização da Ranhura COMMON INTERFACE pode ser diferente consoante o modelo.
  Uma vez que CAM não é suportado nalguns países e regiões, verifique esta situação junto do seu revendedor autorizado.

Pode utilizar o telecomando até aproximadamente 7 metros de distância do televisor.
O funcionamento do telecomando pode ser afectado por luzes fortes.
A cor e a forma do produto podem variar consoante o modelo.

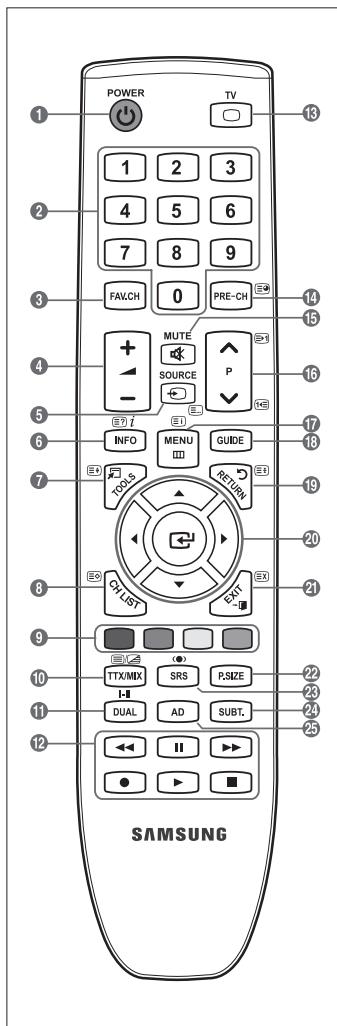

① POWER : botão Standby do televisor.
② BOTÕES NUMÉRICOS : carregue para mudar de canal.
③ FAV.CH : carregue para aceder aos canais favoritos.
4 — ▲ + : carregue para aumentar ou diminuir o volume.
⑤ SOURCE : carregue para seleccionar as fontes de vídeo disponíveis.
6 INFO : carregue para apresentar informações no ecrã do televisor.
⑦ TOOLS : utilize para seleccionar funções frequentemente utilizadas.
⑧ CH LIST : apresenta a Lista de canais no ecrã
⑨ BOTÕES COLORIDOS : utilize nos menus da Lista canais, etc.
⑪ DUAL : seleção de efeitos sonoros
12 Utilize estes botões nos modos Anynet+. (☐: este telecomando pode ser utilizado para controlar a gravação em gravadores da Samsung que tenham a funcionalidade Anynet +)
13 TV : selecciona o modo TV directamente.
14 PRE-CH : permite-lhe regressar ao canal estava a ver anteriormente.
15 MUTE: carregue para tirar o som ao televisor.
16 P ∧/P ∨ : carregue para mudar de canal.

⑰ MENU : apresenta o menu principal no ecrã
18 GUIDE : visualização do Guia de programação electrónico (EPG)
19 RETURN : volta ao menu anterior
20 PARA CIMA▲ / PARA BAIXO▼ / ESQUERDA◀ / DIREITA▶ / ENTER □ : utilize para seleccionar as opções de menu no ecrã e alterar os respectivos valores.
21 EXIT : carregue para sair do menu.
22 P.SIZE : seleção do tamanho da imagem
23 SRS : seleção de SRS TS HD.
24 SUBT. : visualização de legendas digitais
25 AD : Seleção da descrição áudio.

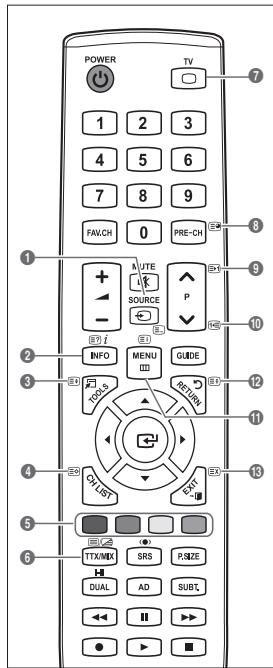

Funções de teletexto

5 : seleção do modo de Teletexto (LIST / FLOF)
6 ≡? : mostrar teletexto
7 : selecção de tamanho de teletexto
8 : memorizar teletexto
9 Seleção de tópicos Fastext
10 📊/∅ : seleccionar alternadamente Teletexto, Dobragem, ou Sobreposto.
13 : sair da visualização de teletexto
14 : página secundária de teletexto
16 ☐-1 : página seguinte do teletexto 1-☐ : página anterior do teletexto
17 Æi : índice do teletexto
19 : modo de espera de teletexto
21 Ex : cancelar teletexto

POWER TV 1 2 3 4 5 6 7 8 9 FAV.CH 0 PRE-CH MUTE SOURCE P INFO MENU GUIDE TOOLS RETURN CY LIST EXIT TTX/MIX SRS P.SIZE DUAL AD SUBT. SAMSUNG

Colocar pilhas no telecomando

1. Levante a tampa na parte de trás do telecomando tal como apresentado na figura.
2. Coloque duas pilhas de tamanho AAA.

Faça corresponder os pólos ‘+’ e ‘-’ das pilhas com o diagrama existente no compartimento.
3. Volte a colocar a tampa.
Se não tencionar utilizar o telecomando durante muito tempo, retire as pilhas e guarde-as num local fresco e seco.

Se o telecomando não funcionar, verifique os itens abaixo:

• O televisor está ligado?
• Os pólos + e - das pilhas estão invertidos?
  • As pilhas estão gastas?
• Houve um corte de energia ou o cabo de alimentação está desligado?
• Há alguma lâmpada fluorescente especial ou luz de néon por perto?

Antes de utilizar o televisor, siga os passos seguintes para saber como navegar no menu e seleccionar ou ajustar diferentes funções.

1. Carregue no botão MENU.
   O menu principal aparece no ecrã. No lado esquerdo estão alguns ícones: Imagem, Som, Canal, Configurar, Entrada., Aplicação, Assistência.
2. Carregue nos botões ▲ ou ▼ para seleccionar um dos ícones.
   Carregue nos botões ◀ ou ▶ para aceder aos ícones do menu secundário.
3. Carregue nos botões ▲ ou ▼ para percorrer as opções do menu.
   Carregue no botão ENTER para introduzir opções no menu.
4. Carregue nos botões ▲/▼/◄/► para alterar as opções seleccionadas.
   Carregue no botão RETURN para voltar ao menu anterior.
5. Carregue no botão EXIT para sair do menu.

Modo : Standard Retroiluminação : 7 Contraste : 95 Brilho : 45 Nitidez : 50 Cor : 50 Matiz (Vd/Vm) : Vd50 / Vm50

Utilizar os botões do telecomando

Botão	Acção	Botão	Acção
MENUIII	Mostrar o menu principal no ecrã.	▲/▼/◄/►/ENTER	Movimentar o cursor e seleccionar uma opção.Seleccionar a opção actualmente seleccionada.Confirmar a definição.
RUTURNS	Voltar ao menu anterior.
EXIT→I	Sair do menu no ecrã.

Exemplo: Definir o brilho do televisor no menu Imagem

Ajustar o brilho para 80

1. Carregue no botão MENU para visualizar o menu.
2. Carregue no botão ENTER para seleccionar Imagem.
3. Carregue nos botões ▲ ou ▼ para seleccionar Brilho.
4. Carregue no botão ENTER ↻.
5. Carregue nos botões ◀ ou ▶ até o nível de brilho ser 80.
6. Carregue no botão ENTER ←. Carregue no botão EXIT para sair do menu.

Modo : Standard Retroiluminação : 7 Contraste : 95 Briho : 45 Nitidez : 50 Cor : 50 Matiz (Vd/Vm) : Vd50 / Vm50

Modo : Standard Retroiluminação : 7 Contraste : 95 Brilho : 45 Nitidez : 50 Cor : 50 Matiz (Vd/Vm) : Vd50 / Vm50

Retroiluminação : 7 Contraste : 95 Brilho : 45 Nitidez : 50 Cor : 50 Matiz (Vd/Vm) : Vd50 / Vm50 Definições avançadas Opções de imagem Reposição de imagem

Pode definir o seu televisor para o modo de espera, para reduzir o consumo de energia. O modo de espera é útil quando precisa e interromper a visualização temporariamente (por exemplo, durante a refeição).

1. Carregue no botão POWER ⏻ no telecomando.
   O ecrã apaga-se e aparece o indicador luminoso do modo de espera no televisor.
2. Para voltar a ligar o televisor, basta carregar no botão POWER ⏻ novamente.
   Não deixe o televisor em modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). Aconselhase que desligue o televisor da corrente eléctrica e da antena.

Função Plug & Play

Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática e subsequente.

1. Carregue no botão POWER no telecomando. Aparece a mensagem You can set the menu language..
2. Seleccione o idioma apropriado carregando nos botões ▲ ou ▼. Carregue no botão ENTER para confirmar a escolha.

1. Carregue nos botões ◀ ou ▶ para seleccionar Demo Loja ou Uso Doméstico e em seguida no botão ENTER ↗.

Recomendamos a configuração do televisor para o modo Uso Doméstico de modo a usufruir da melhor imagem em sua casa.
Demo Loja destina-se apenas para locais de venda a retalho.
Se o televisor for acidentalmente configurado para o modo Demo Loja e quiser voltar ao modo Uso Doméstico (Standard): carregue no botão de volume no televisor. Quando aparecer o OSD de volume, carregue sem largar o botão MENU no televisor durante 5 segundos.

1. Carregue no botão ENTER ☑. Seleccione o país apropriado carregando nos botões ▲ ou ▼. Carregue no botão ENTER ☑ para confirmar a escolha.

2. Carregue nos botões ▲ ou ▼ para seleccionar Antena ou Cabo e em seguida no botão ENTER ↩.

Antena: Sinal de Antena.

Cabo: Sinal de Cabo.

1. Carregue nos botões ▲ ou ▼ para seleccionar a fonte do canal a memorizar. Carregue no botão ENTER ▼ para seleccionar Iniciar.

Digital e Analógico: canais digitais e analógicos.

Digital: canais digitais.

Analógico: canais analógicos.

Ao definir a fonte de antenna para Cabo, pode definir um valor para a procura de canais digitais. Para mais informações, consulte Canal→Memor. auto..

A procura de canais começa e termina automaticamente.

Carregue no botão ENTER a qualquer altura para interromper o processo de memorização.

Depois de todos os canais disponíveis terem sido memorizados, a mensagem Ajustar o Modo Relógio é apresentada.

Ao definir a fonte de antena para Cabo, pode definir um valor para a procura de canais digitais. Para mais informações, consulte Canal→Memor. auto.. A procura de canais começa e termina automaticamente. Carregue no botão ENTER a qualquer altura para interromper o processo de memorização. Depois de todos os canais disponíveis terem sido memorizados, a mensagem Ajustar o Modo Relógio é apresentada.

1. Carregue no botão ENTER ☐. Carregue nos botões ▲ ou ▼ para seleccionar Auto. e em seguida no botão ENTER ☐.

Se receber um sinal digital, a hora será definida automaticamente. Se esta não for apresentada, seleccione Manual para acertar o relógio. (consulte a página 19)

Se seleccionar Manual, Ajustar data e hora actuais é apresentado. Se receber um sinal digital, a hora será definida automaticamente. Se esta não for apresentada, seleccione Manual para acertar o relógio. (consulte a página 19)

1. O método de ligação para oferecer a melhor qualidade HD é fornecido. Depois de confirmar o método, carregue no botão ENTER ☐.

2. A Mensag. Desfrute do seu televisor. é apresentada. Quando tiver terminado, carregue no botão ENTER

Se quiser repor esta função...

1. Carregue no botão MENU para visualizar o menu. Carregue nos botões ▲ ou ▼ para seleccionar Configurar e em seguida no botão ENTER 📄.

2. Carregue novamente no botão ENTER para seleccionar Plug & Play.

3. Introduza o número PIN de 4 dígitos. O número PIN predefinido de um televisor novo é 0-0-0-0.

4. Carregue no botão MENU para visualizar o menu. Carregue nos botões ▲ ou ▼ para seleccionar Configurar e em seguida no botão ENTER □.

5. Carregue novamente no botão ENTER □ para seleccionar Plug & Play.
6. Introduza o número PIN de 4 dígitos. O número PIN predefinido de um televisor novo é 0-0-0-0.

Se quiser alterar o número PIN, utilize a função Alterar PIN. (consulte a página 21)

A função Plug & Play só está disponível no modo TV.

Visualização no ecrã

A visualização no ecrã identifica o canal actual e o estado de determinadas definições de áudio-vídeo.

Carregue no botão INFO para visualizar as informações.

Carregue no botão INFO no telecomando. O canal, o tipo de som e o estado de determinadas definições de imagem e som são apresentados no televisor.

• ▲, ▼: pode visualizar outras informações do canal. Se quer passar para o canal actualmente seleccionado, carregue no botão ENTER.
• ◀, ▶: pode visualizar as informações do programa pretendido no canal actual.

Carregue novamente no botão INFO ou espere aproximadamente 10 segundos e o ecrã desaparece automaticamente.

abc1 DTV Air 15 18:11 Thu 6 Jan D Life On Venus Avenue 18:00 - 6:00 Undissatisfied No Detail Information INFO

CONTROLO DOS CANAIS

Configurar o menu Canais

País

É apresentado o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos.

Canal analógico

Pode alterar o país nos canais analógicos.

Canal digital

Pode alterar o país nos canais digitais.

País Memor. auto. Memor. manual Opção de Procura por Cabo Guía act. e posterior Guia completo Guia predef. : Guia completo

Memor. auto.

Pode procurar os intervalos de frequência disponíveis (a disponibilidade depende do país em que se encontra). Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos.

Se o canal estiver bloqueado utilizando a função Canal bloqueado a janela para a introdução do PIN é apresentada.

Antena / Cabo

Fonte de antena a memorizar

• Digital e Analógico: canais digitais e analógicos.
  • Digital: canais digitais.
  • Analógico: canais analógicos.

Ao seleccionar ‘Cabo→Digital e Analógico’ ou ‘Cabo→Digital’

Indique um valor para procurar canais de cabo.

- Modo de procura → Completa / Rede / Rápida

Rápida

– ID de rede: apresenta o código de identificação de rede.
- Frequência: apresenta a frequência para o canal. (Difere de país para país)
- Modulação: apresenta os valores de modulação disponíveis.
- Taxa de símbolos: apresenta as taxas de símbolos disponíveis.

Procura todos os canais com estações de transmissão activas e guarda-os na memória do televisor.
Se pretende parar a Memorização automática, carregue no botão ENTER.

A mensagem Parar a programação automática? será apresentada.

Seleccione Sim carregando nos botões ◀ ou ▶ e em seguida no botão ENTER ☐.

Memor. manual

Procura o canal manualmente e guarda-o na memória do televisor.
Se o canal estiver bloqueado utilizando a função Canal bloqueado a janela para a introdução do PIN é apresentada.

Canal digital

Memorização manual dos canais digitais.

Canal digital só está disponível no modo DTV.

• Canal: defina o número do canal utilizando o botão ▲, ▼ ou os botões numéricos (0\~9).
• Frequência: defina a frequência utilizando os botões numéricos.
• Largura banda: defina a banda utilizando o botão ▲, ▼ ou os botões numéricos (0\~9).
  Quando concluído, os canais são actualizados na lista de canais.

Canal analógico

Memorização manual dos canais analógicos.

• Programa (Número do programa a ser atribuído a um canal): define o número do programa utilizando os botões ▲, ▼ ou numéricos (0\~9).
• Sistema cores → Auto. / PAL / SECAM / NTSC4.43: define os valores do sistema de cores utilizando os botões ▲ ou ▼.
• Sistema som → BG / DK / I / L: define os valores do sistema de som utilizando os botões ▲ ou ▼.
• Canal(Se souber o número do canal a memorizar): carregue nos botões ▲ ou ▼ para seleccionar C (Canal de antena) ou S (Canal de cabo). Carregue no botão ▶ e em seguida, nos botões ▲, ▼ ou numéricos (0\~9) para seleccionar o número pretendido.

Também pode seleccionar o número do canal directamente ao carregar nos botões numéricos (0\~9).
Se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido.

• Busca (Se não souber os números dos canais): carregue nos botões ▲ ou ▼ para iniciar a procura. O sintonizador procura a amplitude de frequências até aparecer no ecrã o primeiro canal, ou o canal seleccionado.
• Memorizar (Quando memoriza o canal e o número do programa associado): defina para OK carregando no botão ENTER.

Canal Modo

• P (Modo de programa): ao concluir a sintonização, já terão sido atribuídos números de posição (de P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo.
• C (Modo de canal de antena): pode seleccionar um canal, introduzindo o número atribuído a cada estação emissora neste modo.
• S (Modo de canal de cabo): pode seleccionar um canal, introduzindo o número atribuído a cada canal de cabo neste modo.

Opção de Procura por Cabo (dependendo do país)

Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo.

• Frequência (Iniciar \~ Parar): apresenta a frequência para o canal.
• Modulação: apresenta os valores de modulação disponíveis.
• Taxa de símbolos: apresenta as taxas de símbolos disponíveis.

As informações do EPG (Guia de programação electrónico) são fornecidas pelas estações emissoras. Pode haver entradas de programas em branco ou desactualizadas em consequência da transmissão de informações de um determinado canal. O ecrã é actualizado de forma dinâmica à medida que novas informações ficam disponíveis.

Para procedimentos detalhados sobre a utilização de Guia act. e posterior e Guia completo, consulte as descrições na página 10.
Também pode aceder ao menu do guia carregando no botão GUIDE. (Para configurar o Guia predef., consulte as descrições.)

Mostra informações sobre o programa actual e o posterior em relação aos seis canais indicados na coluna do lado esquerdo.

Guia completo

Apresenta as informações sobre os programas de hora em hora. São apresentadas informações de duas horas de programação, que pode percorrer para a frente ou para trás no tempo.

☐ Guia predef. → Guia act. e posterior / Guia completo

Pode decidir entre apresentar o Guia act. e posterior ou o Guia completo ao carregar no botão GUIDE do telecomando.

Lista canais

Para procedimentos detalhados sobre a utilização de Lista canais, consulte as instruções de 'Gerir canais'.

Pode seleccionar estas opções ao carregar no botão CH LIST no telecomando.

Modo Canal

Quando carrega no botão P √/∧, os canais são alterados de acordo com a lista de canais seleccionados.

Canais adicionados

os canais alternam de acordo com a lista de canais memorizados.

Canais favoritos

os canais alternam de acordo com a lista de canais favoritos.

Sintonia fina

Se a recepção for nítida, não precisa de fazer a sintonização fina do canal, uma vez que é feita automaticamente durante a procura e memorização. No entanto, se o sinal for fraco ou estiver distorcido, pode ser necessário fazer uma sintonização fina manual dos canais.

Os canais memorizados onde foi efectuada a sintonização fina estão marcados com um asterisco ‘*’ no lado direito do número do canal na banda de canais.
Para repor a sintonização fina, seleccione Reiniciar carregando nos botões ▲ ou ▼ e em seguida no botão ENTER.
A sintonização fina apenas pode ser utilizada nos canais analógicos.

Utilizar o Guia act. e posterior / Guia completo

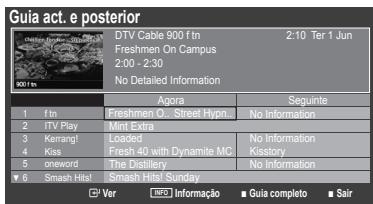

Guia act. e posterior DTV Cable 900 Ftn 2:10 Ter 1 Jun Freshmen On Campus 2:00 - 2:30 No Detailed Information Agora Seguinte 1 f tn Freshmen O Street Hyn No Information 2 ITV Play Mint Extra 3 Kerrang! Loaded No Information 4 Kiss Fresh 40 with Dynamite MC Kestory 5 ongword The Distillery No Information 6 Smash Hit Smash Hit Sunday Ver Info#ra no Global completo Sair

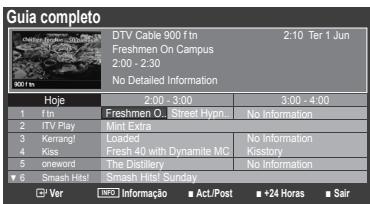

Guia completo DTV Cable 900 Ftn 2:10 Ter 1 Jun Freshmen On Campus 2:00 - 2:30 No Detailed Information Haje 2:00 - 3:00 3:00 - 4:00 1 f tn Freshmen O Street Hyn No Information 2 ITV Play Mint Extra 3 Kerrang! Loaded No Information 4 Kiss Fresh 40 with Dynamite MC Kistory 5 oneword The Distillery No Information 6 Smooth Hit! Smooth Hit Sunday ✓ Ver INFO! Information ▲ Act./Post ▪ *24 Horas ▪ Sair

Para...	Escolha...
Ver um programa da lista EPG	Seleccionar um programa carregando nos botões ▲, ▼, ◀, ▶.
Sair do guia	Carregar no botão azul
Se seleccionar o programa seguinte, este fica agendado com o ícone de relógio visível. Se carregar de novo no botão ENTER □, carregue nos botões ◀, ▶ para seleccionar Cancelar planos. Os agendamentos são cancelados e o ícone do relógio desaparece.
Ver as informações dos programas	Seleccionar um programa à sua escolha, carregando nos botões ▲, ▼, ◀, ▶. Carregue depois no botão INFO quando o programa que escolheu estiver realçado.O nome do programa é apresentado na parte de superior do centro do ecrã.
Carregue no botão INFO para obter informações detalhadas. Nas informações detalhadas estão incluídos aspectos como o Número do canal, Duração do programa, Barra de estado, Autoridade parental, Informação sobre a qualidade de vídeo (HD / SD), Modos de som, Legendas ou Teletexto, Idiomas das legendas ou do teletexto, e um breve resumo sobre o programa realçado. “...” é apresentado se o resumo for demasiado longo.
Alternar entre Guia act. e posterior e Guia completo	Carregar várias vezes no botão vermelho.
No Guia completo Andar rapidamente para trás (24 horas). Andar rapidamente para a frente (24 horas).	Carregar várias vezes no botão verde.Carregar várias vezes no botão amarelo.

Gerir canais

Ao utilizar este menu, pode Adicionar / Eliminar ou definir os canais Favoritos e utilizar o guia de programas para transmissões digitais.

824 UKTV Gold 825 UKTV style Canis adicondos 1 C -- 2 C -- 3 C -- 4 C -- 5 C -- 6 C -- 7 C -- Todos Canal Tipo Zoom Selectionar Ferramentas

Todos os canais

Mostra todos os canais disponíveis.

Canais adicionados

Mostra todos os canais adicionados.

Favoritos

Mostra todos os canais favoritos.

Para seleccionar os canais definidos como Favoritos, carregue no botão FAV.CH do telecomando.

Programado

Selecione um canal no ecrã Todos os canais, Canais adicionados ou Favoritos carregando nos botões ▲ / ▼ e em seguida no botão ENTER. Pode então ver o canal seleccionado.
Utilizar os botões coloridos com a Lista de canais

• Vermelho (Canal Tipo): Alternar entre TV, Rádio, Dados / Outros e Todas.
• Verde (Zoom): Aumenta ou diminui o número de um canal.
• Amarelo (Seleccionar): selecciona várias listas de canais. Pode executar as funções adicionar / eliminar, adicionar aos Favoritos / eliminar dos Favoritos ou bloquear / desbloquear para vários canais ao mesmo tempo. Seleccione os canais pretendidos e carregue ao mesmo tempo no botão amarelo para definir todos os canais seleccionados. A marca √ é apresentada à esquerda dos canais seleccionados.
• TOOLS (Ferramentas): Apresenta o menu Apagar (ou Adicionar), Adicionar aos favoritos (ou Apagar dos favoritos), Bloquear (ou Desbloq.), Visual. Temporizador, Editar nome, Ordenar, Edição do Canal nº, Selec. Todos (ou Anular selecção), Memor. auto.. (O menu Opções pode variar consoante a situação.)

Ícones do ecrã sobre o estado do canal

• A : um canal analógico.
- ✓ : um canal seleccionado ao carregar no botão amarelo.
• ♥ : um canal definido como Favorito.
• 📂 : um programa que está a ser transmitido.
- 🔒 : um canal bloqueado.
- : um programa reservado

Menu Opções de lista de canais (em Todos os canais / Canais adicionados / Favoritos)

Carregue no botão TOOLS para utilizar o menu de opções.
O menu de opções pode variar dependendo do estado do canal.

Adicionar / Apagar

Pode eliminar ou adicionar um canal a ser apresentado nos canais pretendidos.

Todos os canais eliminados são apresentados no menu Todos os canais.
Um canal a cinzento indica que este foi eliminado.
O menu Adicionar só é apresentado para canais eliminados.
Também pode, do mesmo modo, eliminar um canal do menu Canais adicionados ou Favoritos.

Adicionar aos favoritos / Apagar dos favoritos

Pode definir os canais que vê frequentemente como favoritos.

824 UKTV Gold 825 UKTV style C1 C-- Aapar Adicionar aos favoritos Bloqueer Visual. Tomportizador Editor nome de canal Organar Todos Canal Tipo Zoom Secleniar Ferramentas

Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir a função adicionar aos (ou eliminar dos) Favoritos, seleccionando Ferramentas→ Adicionar aos favoritos(ou Apagar dos favoritos).
O símbolo ‘♥’ é apresentado e o canal é definido como favorito.
Todos os canais favoritos são apresentados no menu Favoritos.

Bloquear / Desbloq.

Pode bloquear um canal para que o mesmo não seja nem seleccionado nem visualizado. Esta função está disponível apenas quando Bloq. crianças está definido para Lig.. (consulte a página 21)

É apresentado o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos.
O número PIN predefinido de um televisor novo é 0-0-0-0. Pode alterar o PIN, seleccionando a opção Alterar PIN no menu.
O símbolo “☐” é apresentado e o canal é bloqueado.

Se reservar um programa que queira assistir, o televisor muda automaticamente para o canal da lista onde tinha reservado o programa, mesmo que esteja a visualizar outro canal. Para reservar um programa, defina em primeiro lugar a hora actual. (Consulte a página 19)

Apenas canais memorizados podem ser reservados.
Pode definir directamente o canal, o dia, o mês, o ano, a hora e o minuto, ao carregar nos botões numéricos do telecomando.
A reserva de um programa é apresentada no menu Programa.
Guia de programas digitais e Reservas de visualização

Se carregar no botão ▶, quando seleccionar um canal digital, o Guia de programas desse canal é apresentado. Pode reservar um programa se seguir os procedimentos descritos acima.

- Editar nome de canal (apenas canais analógicos)

Os canais podem ser etiquetados de modo a que as letras que os definem sejam apresentadas quando os mesmos são selecionados.

Os nomes dos canais digitais são atribuídos automaticamente e não podem ser etiquetados.

Edição do Canal nº (apenas canais digitais)

Pode também editar o número do canal se carregar nos botões numéricos do telecomando.

Esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática.

■ Selec. Todos / Anular selecção

• Selec. Todos: pode seleccionar todos os canais da lista de canais.
• Anular selecção: pode retirar a selecção a todos os canais anteriormente seleccionados.
  Apenas pode seleccionar Anular selecção quando existe um canal seleccionado.

Memor. auto.

Para mais informações sobre a configuração das opções, consulte a página 8.
Se o canal estiver bloqueado utilizando a função Canal bloqueado a janela para a introdução do PIN é apresentada.

Menu de opções de lista de canais (em Programado)

Pode visualizar, modificar ou eliminar uma reserva.

Carregue no botão TOOLS para utilizar o menu de opções.

Alterar informações

Seleccione esta opção para alterar uma reserva em visualização.

- Cancelar planos

Seleccione esta opção para cancelar uma reserva em visualização.

Informação

Seleccione esta opção para visualizar uma reserva em visualização. (Também pode alterar as informações de reserva.)

Selec. Todos

1 / 1 / 2009 Alterar informações Cancelar planos Informação Selec. Todos Informação e Tipo 13:59 5 TV1 18:59 2 TV3 20:59 2 TV3 Todos Zoom Selecionar Ferramentas Informação

Configurar o menu Imagem

Modo

Pode seleccionar o tipo de imagem que melhor se adequé aos seus requisitos de visualização.

Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o modo de imagem ao seleccionar Ferramentas → Imagem Modo.

Dinâmico

Selecciona a imagem para que seja exibida com alta definição numa sala clara.

Standard

Selecciona a imagem para que seja exibida em condições ideais num ambiente normal.

Filme

Selecciona a imagem para a visualização de filmes numa sala escura.

Retroiluminação / Retroiluminação / Brilho / Nitidez / Cor / Matiz (Vd/Vm)

O televisor tem várias opções de definição que permitem controlar a qualidade da imagem.

• Retroiluminação: ajusta o brilho da retro-iluminação do LCD.
• Contraste: ajusta o nível de contraste da imagem.
• Brilho: ajusta o nível de brilho da imagem
• Nitidez: ajusta a definição das extremidades da imagem.
  • Cor: ajusta a saturação da cor da imagem.
• Matiz (Vd/Vm): ajusta a matiz da cor da imagem.

Selecione o modo de imagem a ser ajustado em primeiro lugar. Os valores de ajuste são gravados para cada modo de imagem.
Quando faz alterações a Retroiluminação, Contraste, Brilho, Nitidez, Cor ou Matiz (Vd/Vm), o OSD ajusta-se em conformidade.
Nos modos TV, Ext., AV analógicos do sistema PAL, não pode utilizar a função Matiz (Vd/Vm).
No modo PC, apenas pode fazer alterações a Retroiluminação, Contraste e Brilho.
As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor.
O consumo de energia durante a utilização pode ser reduzido de forma significativa se o nível de brilho da imagem for reduzido, o que significa uma redução no custo geral de funcionamento.

□ Definições avançadas

O novo televisor da Samsung permite-lhe definir de modo mais preciso as imagens do que os modelos anteriores. Veja abaixo como ajustar as definições detalhadas das imagens.

Definições avançadas está disponível no modo Standard ou Filme.
No modo PC, apenas pode fazer alterações a Gama e Equilíb. branco de entre as opções Definições avançadas.

Tonalidade de preto → Deslig. / Escuro / Mais escuro / Muito escuro

Pode seleccionar o nível de preto no ecrã para ajustar a intensidade.

Contraste dinâm. → Deslig. / Baixo / Médio / Alto

Pode ajustar o contraste do ecrã até obter o contraste ideal.

Gama

Pode ajustar a intensidade das Cores primárias (vermelho, verde, azul).

Matriz de cores

A Matriz de cores é um esquema de cores composto por vermelho, verde e azul. Seleccione a sua Matriz de cores favorita para obter uma cor mais natural.

• Nativo: a Matriz de cores nativa fornece uma tonalidade mais rica e profunda.
• Auto.: a Matriz de cores automática ajusta automaticamente a tonalidade de cor mais natural com base em fontes de programa.

Modo : Standard Retroiluminação : 7 Contraste : 95 Briho : 45 Nitidez : 50 Cor : 50 Matiz (Vd/Vm) : Vd50 / Vm50

Cor : 50 Matiz (Vd/Vm) : Vd50 / Vm50 Definições avançadas Opções de imagem Reposição de imagem

Equilib. branco

Pode ajustar a temperatura da cor de modo a obter imagens com cores mais naturais.

• Vrm-Offset / Verde-Offset / Azul-Offset / Vrm-Gain / Verde-Gain / Azul-Gain: Pode ajustar a "temperatura" da cor nas áreas claras alternando os valores R (vermelho), G (verde) e B (azul). Recomendado apenas para utilizadores avançados.
• Reiniciar: o equilíbrio do branco ajustado anteriormente volta às predefinições.

Tom de pele

Pode realçar o tom de pele na imagem.

Se alterar os valores de ajuste, será efectuada a actualização do ecrã.

Melhor. extremid. → Deslig. / Lig.

Pode realçar os limites dos objectos na imagem.

Opções de imagem

No modo PC, apenas pode efectuar alterações a Tonalidade e Tamanho de entre as opções em Opções de imagem".

Tonalidade → CoresFr / Normal / C. quentes1 / C. quentes2

Pode seleccionar a tonalidade mais confortável para si.

As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor.
C. quentes1 ou C. quentes2 apenas estão activados quando o modo de imagem é Filme.

Tamanho

Pode seleccionar o tamanho de imagem que melhor se adequé aos seus requisitos de visualização.

• Wide Automático: ajusta automaticamente o tamanho da imagem para o formato 16:9.
• 16:9: ajusta o tamanho da imagem para 16:9, apropriado para DVD ou transmissão em banda larga.
• Zoom amplo: aumenta o tamanho da imagem para mais de 4:3.
• Zoom: amplia a imagem de formato 16:9 (na direcção vertical) para se ajustar ao tamanho do ecrã.
• 4:3: esta é a predefinição para um filme de vídeo ou para uma transmissão normal.
• Ajustar ao ecrã: Utilize esta função para ver a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p).

Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o tamanho ao seleccionar Ferramentas → Imagem Tamanho.
Pode seleccionar estas opções ao carregar no botão P.SIZE no telecomando.
As opções de tamanho da imagem podem variar consoante a fonte de entrada.
As opções disponíveis podem variar consoante o modo seleccionado.
No modo PC, apenas os modos 16:9 e 4:3 podem ser ajustados.
As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor.
Pode ocorrer uma retenção temporária da imagem ao visualizar uma imagem fixa por um período superior a duas horas.
Zoom amplo: carregue no botão ▶ para seleccionar Posição em seguida carregue no botão ENTER 📄. carregue nos botões ▲ ou ▼ para mover a imagem para cima e para baixo. Em seguida, carregue no botão ENTER 📄.
Zoom: carregue no botão ▶ para seleccionar Posição em seguida carregue no botão ENTER. carregue nos botões ▲ ou ▼ para deslocar a imagem para cima e para baixo. Em seguida, carregue no botão ENTER. Carregue no botão ▶ para seleccionar Tamanho e em seguida no botão ENTER. Carregue nos botões ▲ ou ▼ para ampliar ou reduzir o tamanho da imagem na vertical. Em seguida, carregue no botão ENTER.
Depois de seleccionar Ajustar ao ecrã nos modos HDMI (1080i / 1080p) ou Componente (1080i / 1080p): seleccione Posição carregando nos botões ◀ ou ▶. Utilize os botões ▲, ▼, ◀ ou ▶ para mover a imagem.

Reiniciar: carregue nos botões ◀ ou ▶ para seleccionar Reiniciar e em seguida no botão ENTER ☐. Pode inicializar a definição.

Se utilizar a função Ajustar ao ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de Procura.

■ Modo de ecrã → 16:9 / Zoom amplo / Zoom / 4:3

Ao definir o tamanho da imagem para Wide Automático num televisor panorâmico 16:9, pode determinar o tamanho que pretende ver imagem 4:3 WSS (Wide Screen Service) ou nenhuma. Cada país europeu requer um tamanho de imagem diferente pelo que esta função permite aos utilizadores seleccionar o tamanho.

• 16:9: define a imagem para o modo panorâmico 16:9.
• Zoom amplo: aumenta o tamanho da imagem para mais de 4:3.
• Zoom: aumenta o tamanho da imagem na vertical.
  • 4:3: define a imagem para o modo normal 4:3.
  Esta função está disponível no modo Wide Automático.
  Esta função não está disponível nos modos PC, Componente ou HDMI.

NR Digital → Deslig. / Baixo / Médio / Alto / Auto.

Se o sinal de transmissão recebido pelo seu televisor for fraco, pode activar a função de Redução do ruído digital para ajudar a diminuir os efeitos da electricidade estática ou de fantasma que possam aparecer no ecrã.

Se o sinal for fraco, seleccione uma das outras opções até que apareça no ecrã a melhor imagem.

Nv.pr.HDMI → Normal / Baixo

Pode seleccionar directamente o nível de preto no ecrã para ajustar a intensidade.

Esta função apenas está activa quando ligar a entrada externa a HDMI (sinais RGB).

■ Modo Filme → Deslig. / Auto.

O televisor pode ser definido para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem a uma qualidade ideal.

Modo Filme é suportado em TV, AV, COMPONENTE(480i / 1080i) e HDMI(480i / 1080i).

☐ Reposição de imagem → Repor modo de imagem / Cancelar

Repõe os valores predefinidos das definições de imagem.

Seleccione o modo de imagem a ser reposto. A reposição é feita para cada modo de imagem.

- Repor modo de imagem: Os valores actuais da imagem voltam para a predefinição de fábrica.

Configurar o software do PC (com base em Windows XP)

As definições de visualização do Windows num computador normal são apresentadas abaixo. Os ecrãs que aparecem no monitor do seu PC são provavelmente diferentes, dependendo da sua versão do Windows e da placa de vídeo. Contudo, mesmo que os ecrãs sejam diferentes, em quase todos os casos, aplicam-se as mesmas informações de configuração básicas. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor Samsung.)

1. Em primeiro lugar, clique em "Painel de controlo" no menu Iniciar do Windows.
2. Quando a janela do painel de controlo for apresentada, clique em "Aspecto e Temas" e surgirá uma janela de diálogo.
3. Quando a janela do painel de controlo for apresentada, clique em "Visualização" e surgirá uma janela de diálogo.
4. Navegue pelo separador "Definições" na janela de diálogo de visualização.

Definição de tamanho correcta (resolução): óptima - 1920 X 1080 pixels

Se existir uma opção de frequência vertical na janela de diálogo das definições da visualização, o valor correcto é "60" ou "60 Hz". Se não for o caso, basta clicar em "OK" e sair da caixa de diálogo.

Modos de visualização

A posição e o tamanho do ecrã variam de acordo com o tipo de monitor do PC e a respectiva resolução. Recomendam-se as resoluções apresentadas na tabela.

Entrada D-Sub e HDMI/DVI

Modo	Resolução	Frequência horizontal (KHz)	Frequência vertical (Hz)	Frequência do relógio em pixels (MHz)	Polaridade de sincronização (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1152 x 864	53,783	59,959	81,750	-/+
	1280 x 720	44,772	59,855	74,500	-/+
	1280 x 960	75,231	74,857	130,000	-/+
	1280 x 720	56,456	74,777	95,750	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+
	1280 x 1024	74,620	70,000	128,943	-/-
VESA DMT / DTV CEA	1920 x 1080p	67,500	60,000	148,500	+/+

Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI).
O modo entrelaçado não é suportado.
O aparelho pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão.
São suportados os modos Separado e Composto. SOG não é suportado.
Cabos VGA muito longos ou de baixa qualidade podem causar interferências na imagem em modos de resolução muito altos (1920 x 1080 ou 1600 x 1200).

Configurar o televisor com o PC

Predefinição: carregue no botão SOURCE para seleccionar o modo PC.

Ajuste auto.

O Ajuste automático permite que o monitor do PC se ajuste automaticamente ao sinal de vídeo recebido de um PC. Os valores fino, grosso e posição são ajustados automaticamente.

Esta função não está disponível no modo DVI-HDMI.
Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o Ajuste automático ao seleccionar Ferramentas → Ajuste auto..

Ecrã

Brilho : 45 Nitidez : 50 Ajuste auto. Ecrã Definições avançadas Opções de imagem Reposição de imagem

Grosso / Fino

O objectivo do ajuste da qualidade da imagem é o de remover ou reduzir o ruído da imagem. Se não conseguir retirar o ruído fazendo apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a fazer a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã.

Posição do PC

Pode ajustar a posição do ecrã do PC se esta não se ajustar por completo ao televisor. Carregue nos botões ▲ ou ▼ para ajustar a Posição vertical. Carregue nos botões ◀ ou ▶ para ajustar a Posição horizontal.

■ Repor imagem

Pode substituir todas as definições da imagem pelos valores predefinidos.

Configurar o menu Som

☐ Modo → Standard / Música / Filme / Voz nítida / Personal.

Pode seleccionar o modo de som de acordo com as suas preferências pessoais.

Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode configurar o modo de som se seleccionar Ferramentas → Modo Som.

Standard

Dá ênfase à música em detrimento das vozes.

Filme

Proporciona a melhor qualidade de som para filmes.

Voz nítida

Dá ênfase à voz, em detrimento de outros sons.

Personal.

Memoriza as suas definições de som.

Equalizador

Pode ajustar as definições de som de acordo com as suas preferências pessoais.

Modo

Pode seleccionar o modo de som de acordo com as suas preferências pessoais.

Balanço

Controla o equilíbrio entre os altifalantes esquerdo e direito.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Ajuste de banda larga)

Para ajustar o nível de diferentes frequências de largura de banda

Reiniciar

Repõe os valores predefinidos do equalizador.

☐ SRS TruSurround HD → Deslig. / Lig.

TruSurround HD é uma tecnologia patenteada da SRS que permite reproduzir conteúdos 5.1 multi-canais apenas com dois altifalantes. A tecnologia TruSurround proporciona um excelente som surround virtual, através de qualquer sistema de reprodução com dois altifalantes, incluindo os altifalantes internos de televisores. É totalmente compatível com todos os formatos multi-canal.

Carregue no botão SRS no telecomando para seleccionar Deslig. ou Lig..

Idioma de áudio (apenas canais digitais)

Pode alterar o valor predefinido dos idiomas de áudio. Apresenta as informações do idioma da transmissão a ser recebida.

Apenas pode seleccionar de entre os idiomas disponíveis pela transmissão.

Quando estiver a ver um canal digital, pode seleccionar esta função.

☐ Formato áudio → MPEG / Dolby Digital (apenas canal digital)

Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante do televisor.

O Formato de áudio é apresentado consoante o sinal de transmissão.

Quando estiver a ver um canal digital, pode seleccionar esta função.

□ Descrição áudio (apenas canais digitais)

Esta é uma função auxiliar de áudio que fornece uma faixa de áudio adicional para pessoas com deficiências visuais. Esta função gere o Fluxo de áudio para o AD (Descrição de áudio), quando é enviado pelo transmissor juntamente com o Áudio principal. Os utilizadores podem ligar ou desligar a Descrição de áudio e regular o volume.

Carregue no botão AD no telecomando para seleccionar Deslig. ou Lig..

Modo : Personal. Equalizador SRS TruSurround HD : Deslig. Idioma de áudio : --- Formato áudio : --- Descrição áudio Volume auto. : Deslig.

Descrição áudio → Deslig. / Lig.

Ligue e desligue a função de descrição de áudio.

Volume

Pode regular o volume da descrição de áudio.

Volume está activo quando Descrição áudio está definido Lig.

☐ Volume auto. → Deslig. / Lig.

Cada estação emissora tem condições de sinal específicas e, por isso, não é fácil regular o volume sempre que muda de canal. Esta função permite regular automaticamente o volume do canal pretendido, baixando o som quando o sinal de modulação está alto, ou aumentando o som quando o sinal de modulação está baixo.

□ Seleccionar Altifalante → Altifalante Exter. / Altifalante do tv.

Se quiser ouvir som através de altifalantes separados, cancele o amplificador interno.

Os botões de volume e MUTE não funcionam Seleccionar Altifalante está definido para Altifalante Exter..

Se seleccionar Altifalante Exter.1 no menu Selecionar Altifalante, as definições de som são limitadas.

□ Reposição de som → Repor tudo / Repor modo de som / Cancelar

Pode repor as definições de Som predefinidas.

Pode definir o modo de som carregando no botão DUAL. Quando carrega neste botão, o modo de som actual aparece no ecrã.

Se o sinal de estéreo for fraco e ocorrer uma mudança automática, nude para o modo mono.

Está função apenas está activa no sinal de som estéreo. Está desactivada no sinal de som mono.

Esta função apenas está disponível no modo TV.

Definir o menu Configurar

Idioma do Menu

Pode definir o idioma do menu.

Tempo

Relógio

Tem de acertar o relógio de modo a que possa utilizar todas as funcionalidades do temporizador do televisor.

A hora actual é apresentada sempre que carregar no botão INFO.
Se desligar o cabo de alimentação, tem de acertar novamente o relógio.

- Modo Relógio

Pode definir a hora actual de forma manual ou automática.

• Auto.: defina automaticamente a hora actual, utilizando a hora da transmissão digital.
• Manual: defina manualmente a hora actual para uma hora específica.
  Consoante a estação de transmissão e o sinal, a hora actual pode não ser acertada correctamente. Se tal acontecer, acerte a hora manualmente.
  A antena ou cabo devem estar ligados para que a hora seja acertada automaticamente.

- Ajuste o Relógio

Pode definir manualmente a hora actual.

Configure esta opção ao ter definido Modo Relógio para Manual.
Pode definir directamente o dia, o mês, o ano, a hora e o minuto, ao carregar nos botões numéricos do telecomando.

Temporizador → Deslig. / 30 min / 60 min / 90 min / 120 min / 150 min / 180 min

O temporizador desliga automaticamente o televisor após o tempo predefinido (30, 60, 90, 120, 150 e 180 minutos).

O televisor passa automaticamente para o modo de espera quando o temporizador atinge o 0.
Para cancelar a função Temporizador, seleccione Deslig..
Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o temporizador ao seleccionar Ferramentas → Temporizador.

Pode configurar três definições diferentes para ligar/desligar através do temporizador. Em primeiro lugar, deve acertar o relógio.

• Ligar à hora definida: defina a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, defina para Activate.)
• Desligar à hora definida: defina a hora, o minuto e activar / desactivar. (Para activar o temporizador com a definição escolhida, defina para Activate.)
  • Volume: seleccione o nível do volume para quando o televisor é ligado.
  • Antena: Seleccione Antena ou Cabo.
• Canal: seleccione o canal pretendido.
• Repetir: Seleccione Uma vez, Diaria., Seg\~Sex, Seg\~Sáb, Sáb\~Dom, ou Manual.

Quando Manual está seleccionado, carregue no botão ▶ para seleccionar o dia da semana pretendido. Carregue no botão ENTER ➔ sobre o dia pretendido e será apresentada a marca √.

Pode acertar as horas, os minutos e o canal carregando nos botões numéricos do telecomando.
Desligar automaticamente

Quando o programar o temporizador para Ligado, o televisor acabará por se desligar se não carregar em nenhum comando durante 3 horas depois de o temporizador ter ligado o televisor. Esta função apenas está disponível no modo Ligado do temporizador e permite evitar sobreaquecimentos, que podem ocorrer se o televisor permanecer ligado durante muito tempo.

Plug & Play Idioma do Menu : Português Tempo Transmissão Segurança Geral

Transmissão

Legenda

Pode activar e desactivar as legendas. Utilize este menu para definir o modo de Legendas. Normal no menu refere-se às legendas normais e Surdos são as legendas para pessoas com deficiências auditivas.

• Legenda → Deslig./ Lig.: activa ou desactiva as legendas.
• Modo → Normal / Surdos: define o modo de legenda.
• Idioma das legendas: define o idioma da legenda.

Se o programa que estiver a ver não suportar a função Surdos, a opção Normal é automaticamente activada, mesmo que o modo Surdos esteja seleccionado.
O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.
Para seleccionar estas opções basta carregar no botão SUBT. do telecomando.

Se o programa for transmitido com texto digital, esta função é activada.

É uma norma internacional para sistemas de codificação de dados utilizada em multimédia e hipermédia. Funciona a um nível mais elevado do que o sistema MPEG, incluindo hipermédia de ligação de dados, como imagens fixas, serviço de caracteres, animação, gráficos e ficheiros de vídeo, bem como dados multimédia. MHEG é uma tecnologia de interacção com o utilizador em tempo de execução e está a ser aplicada a diversos campos, incluindo VOD (Video-On- Demand), ITV (Interactive TV), EC (Electronic Commerce), tele-educação, teleconferência, bibliotecas digitais e jogos em rede.

Idioma do teletexto

O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

Preferência

- Idioma principal / Idioma secundário / Idioma princ. Legendas / Idioma secund. Legendas / Idioma principal do teletexto / Idioma secund. Teletexto

Ao utilizar esta funcionalidade, os utilizadores podem seleccionar um dos idiomas. O idioma seleccionado aqui é o predefinido para quando o utilizador selecciona um canal.

Se alterar a definição de idioma, o Idioma das legendas, o Idioma de áudio e o Idioma do teletexto do menu Idioma mudam automaticamente para o idioma seleccionado.

O Idioma de áudio, o Idioma das legendas e o Idioma do teletexto do menu Idioma apresentam uma lista de idiomas suportados pelo canal actual e a selecção é realçada. Se alterar esta definição, a nova selecção só é válida para o canal actual. A definição alterada não muda a definição do Idioma principal, do Idioma principal das legendas, nem do Idioma principal do teletexto no menu Preferência.

Interface comum

- Menu CI

Permite ao utilizador seleccionar a partir do menu fornecido pelo CAM.

Seleccione o Menu CI com base no menu PC Card.

• Informação sobre aplicações

Contém informações sobre o CAM introduzido na ranhura CI e apresenta-as no ecrã.

Os dados apresentados em neste menu referem-se ao CI CARD. Pode instalar o CAM em qualquer altura, independentemente de o televisor estar ligado ou desligado.

1. Adquira o módulo CI CAM no revendedor mais próximo ou por telefone.
2. Introduza o CI CARD no CAM na direcção da seta até ficar encaixado.
3. Introduza o CAM, com o CI CARD colocado, na ranhura da interface comum. (Introduza completamente o CAM na direcção da seta, de modo a ficar paralelo à ranhura.)
4. Verifique se consegue ver uma imagem num canal de sinal codificado.
   Uma vez que CAM não é suportado nalguns países e regiões, verifique esta situação junto do seu revendedor autorizado.

Segurança

☑ Antes de a janela de configuração ser apresentada, surge o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos.
O número PIN predefinido de um novo televisor é 0-0-0-0. Pode alterar o PIN seleccionando Alterar PIN no menu.

Bloq. crianças → Deslig. / Lig.

Esta função impede que utilizadores não autorizados, como crianças, vejam programas não apropriados, cortando a imagem e o som.

Pode bloquear canais da Lista de canais. (consulte a página 12)
Bloq. crianças só está disponível no modo TV.

Bloqueio para crianças

Esta função impede que que utilizadores não autorizados, como crianças, assistam a programas não apropriados através de um código PIN (número de identificação pessoal) de 4 dígitos definido pelo utilizador.

O item de Bloqueio para crianças varia consoante o país.
Quando o Bloqueio para crianças está activado, o símbolo ‘💡’ é apresentado.
Perm. Tudo: carregue para desbloquear as classificações do televisor.
Bloq. Tudo: carregue para bloquear as classificações do televisor.

Alterar PIN

Pode alterar o seu número de identificação pessoal necessário para configurar o televisor.

Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, repondo o PIN para 0-0-0-0: POWER (Deslig.) → MUTE → 8 → 2 → 4 → POWER (Lig.).

Geral

■ Modo Jogo → Deslig. / Lig.

Ao ligar uma consola de jogos como a PlayStation™ ou Xbox™, pode tirar partido de uma experiência de jogo mais realista selecionando o menu jogo.

Para desligar a consola de jogos e ligar outro dispositivo externo, cancele o modo jogo no menu de configuração.
Se visualizar o menu TV no Modo Jogo o ecrã treme ligeiramente.
Modo Jogo não está disponível nos modos TV e PC.
Se o Modo Jogo estiver Ligado:

- o modo Imagem muda automaticamente para Standard e os utilizadores não podem alterá-lo.

- o modo Som muda automaticamente para Personal. e os utilizadores não podem alterá-lo. Regule o som utilizando o equalizador.

A função Reset Sound é activada. Se seleccionar a função Reset depois de definir o equalizador, repõe os valores de fábrica.

Poupança energ. → Deslig. / Baixo / Médio / Alto / Imagem Desligada / Auto.

Esta função ajusta o brilho do televisor para reduzir o consumo de energia. Quando estiver a ver televisão à noite, defina o modo Poupança energ. para Alto, de forma a reduzir a fadiga ocular, bem como o consumo de energia.

Se seleccionar Imagem Desligada, o ecrã desliga-se e apenas conseguirá ouvir o som. Carregue em qualquer botão para sair da função Imagem Desligada.

No menu Ferramentas, a função Imagem Desligada não é suportada.

Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode definir o modo Poupança de energia ao seleccionar Ferramentas → Poupança energ..

Melodia → Deslig. / Baixo / Médio / Alto

O som da melodia pode ser definido para quando o televisor é ligado ou desligado.

A Melodia não toca

• Quando o televisor não emite som porque carregou no botão MUTE.
• Quando o televisor não emite som porque carregou no botão (−) do Volume.
• Quando o televisor é desligado pela função Temporizador.

Configurar o menu de Entrada

□ Lista de fontes

Utilize para seleccionar o televisor ou outras fontes de entrada externas como leitores de DVD/Blu-ray/receptores de satélite (Set-Top Box) ligadas ao televisor. Utilize para seleccionar a sua fonte de entrada preferida.

Carregue no botão SOURCE do telecomando para ver uma fonte de sinal externo. O modo TV pode ser seleccionado carregando no botão TV.

Lista de fontes Editar nome

TV / Ext. / AV / Componente / PC / HDMI1/DVI / HDMI2 / HDMI3

Pode escolher apenas os dispositivos externos que estão ligados ao televisor. Em Lista de fontes, as entradas ligadas são realçadas e ordenadas no topo. As entradas que não estejam ligadas serão ordenadas na parte de baixo.
Ext. e PC permanecem sempre activados.
Utilizar os Botões coloridos do telecomando com a Lista de fontes

- Vermelho (Actualizar): actualiza os dispositivos externos ligados.

- TOOLS (Ferramentas): apresenta os menus Editar nome e Informação.

☐ Editar nome

Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.

VCR / DVD / STB Cabo / Satélite STB / STB PVR / Receptor AV / Jogos / Câmara de Vídeo / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA

Quando um PC com uma resolução de 1920 x 1080 @ 60 Hz está ligado à porta HDMI IN 1(DVI), deve definir o modo HDMI1/DVI para DVI PC em Editar nome do modo Entrada.
Quando ligar um cabo HDMI/DVI à porta HDMI IN 1(DVI), deve definir o modo HDMI1/DVI para DVI ou DVI PC em Editar nome do modo de Entrada. Neste caso, é necessário uma ligação de som separada.

Configurar o menu Suporte

Auto-diagnóstico

Teste de imagem

Caso tenha algum problema com a qualidade da imagem, execute o teste de imagem. Verifique o padrão de cores no ecrã para ver se o problema persiste.

• Sim: se o padrão de teste não aparecer ou se houver interferências no mesmo, seleccione Sim. Pode haver algum problema com o televisor. Contacte o centro de atendimento da Samsung para obter assistência.
• Não: se o padrão de teste for visualizado correctamente, seleccione Não. Pode haver algum problema com o equipamento externo. Verifique as ligações. Se o problema persistir, consulte o manual do utilizador do dispositivo externo.

Auto-diagnóstico Actualização do software Guia de ligação HD Contactar a Samsung

Teste de som

Caso tenha algum problema com o som, execute o teste de som. Pode verificar o som ao reproduzir uma melodia através do televisor. A mensagem "O problema do teste de som persiste?" é apresentada no ecrã.

Se não ouvir som a partir dos altifalantes do televisor, antes de executar um teste de som, certifique-se de que Selecionar Altifalante está definido para Altifalante do tv. no menu Som.
A melodia será ouvida durante o teste se Seleccionar Altifalante estiver definido para “Altifalante Exter. ou, se não houver som, ao carregar no botão MUTE.

- Sim: se durante o teste de som apenas conseguir ouvir som de um altifalante ou de nenhum, seleccione Sim. Pode haver algum problema com o televisor. Contacte o centro de atendimento da Samsung para obter assistência.

- Não: se conseguir ouvir som a partir dos altifalantes, seleccione Não. Pode haver algum problema com o equipamento externo. Verifique as ligações. Se o problema persistir, consulte o manual do utilizador do dispositivo externo.

Informações sobre o sinal (apenas canais digitais)

Ao contrário dos canais analógicos, cuja qualidade de recepção pode variar entre "com interferências" a "clara", os canais digitais (HDTV) ou têm qualidade de recepção perfeita, ou então não têm qualquer recepção. Por isso, ao contrário dos canais analógicos, não pode fazer a sintonização fina aos canais digitais. Pode, contudo, ajustar a antena para melhorar a recepção dos canais digitais disponíveis.

Se o medidor da intensidade do sinal indicar que o sinal é fraco, ajuste fisicamente a antena para aumentar a intensidade do sinal. Continue a ajustar a antena até encontrar a melhor posição com o sinal mais forte.

□ Actualização do software

Para manter o produto actualizado com novas funções da Televisão digital, são transmitidas periodicamente actualizações de software como parte do sinal de televisão normal. O televisor detecta automaticamente estes sinais e apresenta a faixa de actualização do software. Tem a opção de instalar, ou não, a actualização.

Por USB

Introduza no televisor a unidade USB que contém a actualização do firmware. Tenha cuidado para não desligar a corrente ou retirar a unidade USB enquanto as actualizações estiverem a ser executadas. O televisor desliga-se e volta a ligar automaticamente após terminar a actualização do firmware. Verifique a versão de firmware depois de concluída a actualização. Quando o software é actualizado, as definições de áudio e de vídeo que fez voltam às predefinições (de fábrica).

Recomenda-se que anote as suas definições para que possa facilmente repô-las depois da actualização.

COMPONENT SERVICE USB Drive Painel posterior do televisor

Por um canal

Actualiza o software através do sinal de transmissão.

Se a função for seleccionada durante o período de transmissão de software, esta função procura software disponível e transfere-o.
O tempo necessário para a transferência do software é determinado pelo estado do sinal.

Para continuar a actualizar o software com o interruptor de corrente principal ligado, seleccione Ligado, carregando nos botões ▲ ou ▼. 45 minutos depois de entrar no modo de espera, uma actualização manual é iniciada automaticamente. Dado que o aparelho está ligado internamente, o LCD pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída.

Software Alternativo

Para visualizar as informações da versão de software.

Guia de ligação HD

Este menu apresenta o método de ligação que proporciona a melhor qualidade para um televisor HD. Consulte esta informação quando ligar dispositivos externos ao televisor.

□ Contactar a Samsung

Leia esta informação quando o televisor não funcionar correctamente ou caso queira actualizar o software. Esta informação ser-lhe-á útil no que diz respeito ao centro de atendimento e aos métodos de transferência de ficheiros de software e produtos.

Anynet ^+ é uma função que permite controlar, a partir do telecomando, todos os dispositivos Samsung ligados que suportam Anynet ^+ .

O sistema Anynet ^+ pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet ^+ . Para se certificar de que o dispositivo Samsung dispõe de esta funcionalidade, verifique se existe um logótipo Anynet ^+ no mesmo.

Para ligar ao televisor

1. Ligue a tomada HDMI IN (1(DVI), 2 ou 3) ao televisor e a tomada HDMI OUT do dispositivo Anynet+ correspondente, utilizando um cabo HDMI.

Ligar ao Home Theatre

1. Ligue a tomada HDMI IN (1(DVI), 2 ou 3) ao televisor e a tomada HDMI OUT do dispositivo Anynet ^+ correspondente, utilizando um cabo HDMI.
2. Ligue a tomada HDMI IN do home theater e a tomada HDMI OUT do dispositivo Anynet ^+ correspondente, utilizando um cabo HDMI.
   Ligue o cabo Óptico na tomada DIGITAL AUDIO OUT (OPTICAL) do televisor e na entrada Digital Audio Input do Home Theatre.
   Ao seguir a ligação anterior, a tomada óptica só tem saída para dois canais áudio. O som só é reproduzido no subwoofer e nos altifalantes frontais esquerdo e direito do Home Theatre. Se quiser ouvir som de 5.1 canais, ligue a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD/Blu-ray Box de Televisão por cabo/Satélite (como por exemplo, Dispositivo Anynet 1 ou 2) directamente ao Amplificador ou ao Home Theatre e não ao televisor.
   Ligar apenas um Home Theatre.
   Pode ligar um dispositivo Anynet ^+ utilizando um cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet ^+ .
   Anynet ^+ funciona quando o dispositivo AV que suporta Anynet ^+ está no estado de Suspensão ou Ligado.
   O Anynet ^+ suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo.

Configurar o Anynet+

Carregue no botão TOOLS para visualizar o menu Ferramentas. Também pode apresentar o menu Anynet ^+ ao seleccionar Ferramentas → Anynet+(HDMI-CEC).

Configurar

Anynet ^+ (HDMI-CEC) → Deslig. / Lig.

Para utilizar a função Anynet ^+ , o Anynet+ (HDMI-CEC) tem de estar Lig..

Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com Anynet+ são igualmente desactivadas.

Desligar automat. → Não / Sim

Configurar um dispositivo Anynet ^+ para se desligar automaticamente quando o televisor está desligado

A fonte activa no telecomando do televisor deve estar definida para TV de modo a utilizar a função Anynet+.

Se definir Desligar automat. para Sim, os dispositivos externos ligados também são desligados quando o televisor estiver desligado. Se um dispositivo externo ainda estiver a gravar, este pode não se desligar.

Anynet+ (HDMI-CEC)

A²ynet* Lista dispos. Configurar ◆ Mover ➡ Enter Volta

Configurar Anynet+ (HDMI-CEC) : Lig. Desligar automat. : Sim Mover Enter Voltar

1. Carregue no botão TOOLS. Carregue no botão ENTER para seleccionar Anynet+ (HDMI-CEC).
2. Carregue nos botões ▲ ou ▼ para seleccionar Lista dispos. e em seguida no botão ENTER

É apresentada uma lista dos dispositivos Anynet ^+ ligados ao televisor. Se não encontrar o dispositivo que pretende, carregue no botão vermelho para procurar dispositivos.
Apenas quando define Anynet+ (HDMI-CEC) para Ligado no menu Configurar, é apresentado o menuLista dispos..

1. Carregue nos botões ▲ ou ▼ para seleccionar um determinado dispositivo e carregue no botão ENTER □. Alterna para o dispositivo seleccionado.

Alternar para os dispositivos seleccionados pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação.
O tempo necessário para a procura de dispositivos é determinado pelo número de dispositivos ligados.
Quando a procura de dispositivos estiver concluída, não aparece o número de dispositivos encontrados.
☑ Embora o televisor procure automaticamente a lista de dispositivos quando é ligado através do botão de alimentação, os dispositivos ligados ao televisor quando este é ligado, ou que se encontrem sob algumas condições específicas, não são apresentados automaticamente na lista de dispositivos. Carregue no botão vermelho para procurar o dispositivo ligado.
Se seleccionou o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Mude para um dispositivo Anynet+ utilizando o botão Lista dispos..

Anynet* Ver TV Lista dispos. Gravar : DVDR DVDR MENU DVDR Operações Receiver : Lig. Configurar Mover Enter Voltar

Menu Anynet ^+

O menu Anynet ^+ muda, dependendo do tipo e do estado dos dispositivos Anynet ^+ ligados ao televisor.

Menu Anynet+	Descrição
Ver TV	O modo Anynet+muda para o modo de transmissão de TV.
Lista dispos.	Apresenta a lista de dispositivos Anynet+.
MENU (nome_dispositivo)	Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu do disco do gravador de DVD.
Operações (nome_dispositivo)	Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se um gravador de DVD está ligado, é apresentado o menu de reprodução do gravador de DVD.
Gravar: (*gravador)	Começa imediatamente a gravar, utilizando o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.)
Parar gravação: (*gravador)	Pára a gravação.
Receiver	O som é reproduzido através do receptor.

Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo, é apresentado como (*nome_dispositivo).

Tipo de dispositivos	Estado de funcionamento	Botões disponíveis
Dispositivo Anynet+	Depois de alternar para o dispositivo, quando for apresentado no ecrã o menu do dispositivo correspondente.	Botões numéricosBotões ▲/▼/◄/►/ENTER Botões coloridos / botãoEXIT
	Depois de alternar para o dispositivo, enquanto reproduz um ficheiro	◀(Procura para trás) / ►(Procura para a frente) / ■(Parar) / ►(Reproduzir) / □(Pausa)
Dispositivo com sintonizador incorporado	Depois de mudar para o dispositivo, quando estiver a ver um programa televisivo	Botão P √ / P ∧
Dispositivo de áudio	Quando o receptor está activado	Botão Volume / MUTE

A função Anynet ^+ apenas funciona quando a função activa no telecomando estiver definida para o televisor.
O botão ● apenas funciona no estado de gravação.
Não consegue controlar os dispositivos Anynet ^+ utilizando os botões no televisor. Apenas consegue controlar os dispositivos Anynet ^+ utilizando o telecomando do televisor.
O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet ^+ .
As funções Anynet+ não funcionam com produtos de outros fabricantes.
As operações ◀◀, ▶▶ podem diferir, consoante o dispositivo.

Gravação

Pode gravar um programa televisivo utilizando um gravador Samsung.

1. Carregue no botão TOOLS. Carregue no botão ENTER para seleccionar Anynet+ (HDMI-CEC).
2. Carregue nos botões ▲ ou ▼ para seleccionar Gravar: (nome_dispositivo) e em seguida carregue no botão ENTER ☐. A gravação começa.

Quando há mais do que um dispositivo de gravação

Quando estão ligados vários dispositivos, são listados os dispositivos de gravação.

Carregue nos botões ▲ ou ▼ para seleccionar um dispositivo de gravação, e carregue depois no botão ENTER. A gravação começa.

Quando não é apresentado o dispositivo de gravação

Seleccione Lista dispos. e carregue no botão vermelho para procurar dispositivos.

Anynet* Ver TV Lista dispos. Gravar : DVDR DVDR MENU DVDR Operações Receiver : Lig. Configurar Mover Enter Voltar

1. Carregue no botão EXIT para sair.

Pode gravar as transmissões da fonte ao seleccionar Gravar: (nome_dispositivo).
Ao carregar no botão ■, grava o que estiver a ver no momento. Se estiver a ver imagens através de outro dispositivo, essas serão as imagens gravadas.
☑ Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o manual de utilizador do mesmo.

Ouvir através de um Receptor (Home Theatre)

Pode ouvir o som através de um receptor em vez do altifalante do televisor.

1. Carregue no botão TOOLS. Carregue no botão ENTER para seleccionar Anynet+ (HDMI-CEC).
2. Carregue nos botões ▲ ou ▼ para seleccionar Receiver. Carregue nos botões ◀ ou ▶ para seleccionar Lig. ou Deslig..
3. Carregue no botão EXIT para sair.
   Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos.
   O receptor funciona quando tiver ligado a tomada óptica do receptor à tomada DIGITAL AUDIO OUT (OPTICAL) do televisor.
   Se o receptor Home Theatre estiver definido para Ligado, o som é reproduzido a partir da tomada óptica do televisor. Se o televisor apresentar um sinal DTV(antena), este vai enviar som de 5.1 canais para o receptor Home theater. Se a fonte é um componente digital como um leitor de DVD e está ligada ao televisor através de um cabo HDMI, apenas pode ouvir som de 2 canais a partir do receptor Home Theatre.
   Se houver uma falha na alimentação do televisor com o Receiver definido para Lig. (desligando o cabo de alimentação ou por um corte de energia), Seleccionar Altifalante pode ser definido para Altifalante Exter. quando voltar a ligar o televisor. (consulte a página 18)

Problema	Solução possível
O Anynet+ não funciona.	Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ apenas suporta dispositivos Anynet+.Ligue apenas um receptor (home theater).Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente.Verifique as ligações por cabo Video/Audio/HDMI 1.3 do dispositivo Anynet+.Verifique se o Anynet+(HDMI-CEC) está definido para Ligado no menu de configuração do Anynet+.Verifique se o telecomando do televisor está no modo TV.Verifique se é um telecomando exclusivo da Anynet+.O Anynet+não funciona em determinadas situações. (Pesquisa de canais, Utilização do Plug & Play, etc.)Quando ligar ou remover o cabo HDMI 1.3, certifique-se de que procura novamente dispositivos ou que desliga e volta a ligar o televisor.Certifique-se de que a função Anynet+ do dispositivo Anynet+ está ligada.
Quero iniciar o Anynet+.	Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se oAnynet+(HDMI-CEC) está definido paraLig. no menuConfigurarda opçãoAnynet+.Carregue no botãoTVdo telecomando do televisor para mudar para TV. Depois, carregue no botãoTOOLSpara que apareça o menu Anynet+ e seleccione o menu pretendido.
Quero sair do Anynet+.	SeleccioneVerTVno menu Anynet+.Carregue no botãoSOURCEdo telecomando do televisor e seleccione um dispositivo que não seja Anynet+.Carregue emP∨/∧, PRE-CH, eFAV.CHpara mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado.)
A mensagem "Ligação a Anynet+ dispositivo" é apresentada no ecrã.	Não pode utilizar o telecomando quando está a configurar o Anynet+ou a mudar para um modo de visualização.Utilize o telecomando quando a configuração do Anynet+ou a mudança para o modo de visualização estiverem concluídos.
O dispositivo Anynet+não reproduz.	Não pode utilizar a função de reprodução quando o Plug & Play está a decorrer.
O dispositivo ligado não é apresentado.	Verifique se o dispositivo suporta as funções Anynet+.Verifique se o cabo HDMI 1.3 está ligado correctamente.Verifique se a funçãoAnynet+(HDMI-CEC) está definida paraLig. no menu de configuração Anynet+.Procure novamente dispositivos Anynet+.Pode ligar um dispositivo Anynet+ utilizando apenas um cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+.Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de alimentação, ou por uma falha na corrente, repita a procura de dispositivos.
Não consigo gravar o programa de televisão.	Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente.
O som do televisor não é reproduzido através do receptor.	Ligue o cabo óptico entre o televisor e o receptor.

Funcionalidade de teletexto

A maioria das estações de televisão fornece serviços de informação por escrito através da função de Teletexto. A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Além disso, pode seleccionar várias opções de acordo com os seus requisitos, utilizando os botões do telecomando.

Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas.
Pode mudar as páginas do teletexto com os botões numéricos do telecomando.

① ≡... (modo)

Carregue neste botão para seleccionar o modo de Teletexto (LIST/FLOF). Se carregar no modo LIST, muda para o modo de Lista de memorização. No modo de Lista de memorização, pode guardar a página de teletexto na lista utilizando o botão (guardar).

② ≡? (mostrar)

Utilizado para visualizar o texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente no botão.

3 (tamanho)

Carregue neste botão para visualizar as letras com o dobro do tamanho na metade superior do ecrã. Para que seja apresentada a metade inferior do ecrã, carregue novamente. Para visualizar o ecrã normal, carregue novamente no botão.

4 ≡ (guardar)

Utilizado para guardar as páginas de teletexto.

⑤ Botões coloridos (vermelho/verde/amarelo/azul)

Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores e podem ser seleccionados ao carregar nos botões coloridas. Carregue num dos botões que corresponda à cor pretendida. A página inclui outras informações a cores que podem ser seleccionadas da mesma forma. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente.

Carregue para activar o modo de Teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes para sobrepor o ecrã de transmissão actual ao teletexto.

⑦ □ (sair)

Para sair da apresentação de teletexto.

8 (página secundária)

Utilizado para visualizar a página secundária disponível.

9 ≡1 (página para cima)

Utilizado para ver a página seguinte do teletexto.

10 1≡ (página abaixo)

Utilizado para ver a página de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto.

12 (modo de espera)

Utilizado para manter o ecrã numa determinada página, se esta estiver ligada a várias páginas secundárias que aparecem automaticamente em sequência. Para continuar, carregue novamente neste botão.

13 ≡× (cancelar)

Utilizado para ver a emissão enquanto procura uma página.

As páginas do teletexto estão divididas em seis categorias:

Parte Conteúdo

A	Número da página seleccionada.
B	Nome da estação emissora.
C	Número da página actual ou indicações da procura.
D	Data e hora.
E	Texto.
F	Informações sobre o estado.Informações FASTEXT.

A B C D E F

As informações de teletexto estão muitas vezes divididas em várias páginas apresentadas em sequência e às quais pode aceder:

– introduzindo o número da página
— seleccionando um título numa lista
– seleccionando um título a cores (sistema FASTEXT)

O nível de teletexto suportado pelo televisor é a versão 2.5 que permite também a visualização de gráficos ou textos adicionais.
Dependendo da transmissão, painéis laterais em branco podem ocorrer ao visualizar o teletexto.
Nestes casos, gráficos ou textos adicionais não são transmitidos.
Os televisores mais antigos que não suportam a versão 2.5 não permitem a visualização de gráficos ou textos adicionais, independentemente da transmissão de teletexto.
Carregue no botão TV para sair do teletexto.
Teletexto 16:9, imagem 16:9

Instalar a base

Predefinição: coloque a base guia e o tubo de cobertura no suporte e fixe-o utilizando os parafusos. Aplicável apenas a modelos de 32 polegadas.

São necessárias duas ou mais pessoas para pegar no televisor.
Certifique-se de que distingue a parte da frente da parte de trás da base quando está a montá-la.
Para se assegurar que o televisor está colocado na base a um nível apropriado, não aplique demasiada pressão na parte superior esquerda ou direita do televisor.

1. Atarraxe dois parafusos na posição ① e os outros dois na posição ②.

Coloque o produto de pé e aperte os parafusos. Se apertar os parafusos com o televisor LCD deitado, este pode ficar inclinado.

Instalar o kit de montagem na parede

Os acessórios de montagem na parede (vendidos em separado) permitem montar o televisor na parede.

Para saber mais sobre como instalar o kit de montagem na parede, consulte as instruções que acompanham os respectivos acessórios. Contacte um técnico para obter assistência na instalação do suporte de montagem na parede.

Se a instalação for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas.

Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos devido a choques eléctricos.

O dispositivo de Bloqueio Kensington serve para "fixar" fisicamente o sistema quando o utilizar num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração dependendo do fabricante. Consulte o manual fornecido com o Bloqueio Kensington para uma utilização correcta. O dispositivo de bloqueio tem que ser adquirido separadamente. A localização do dispositivo de Bloqueio Kensington pode ser diferente consoante o modelo.

1. Introduza o dispositivo de bloqueio na ranhura Kensington do televisor LCD (①) e rodeo na direcção de bloqueio (②).
2. Ligue o cabo do Bloqueio Kensington (③).
3. Fixe o Bloqueio Kensington a uma secretária ou a um objecto estático pesado.
    note right of A: <Opcional>

Manter um espaço de instalação seguro

Mantenha as distâncias recomendadas, entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada.

Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo. Instale o produto de modo a que as distâncias recomendadas, assinaladas na figura seguinte, sejam respeitadas.

Se utilizar uma base ou suporte para montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics.

• O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produto.
• O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou provocar um incêndio devido ao aumento de temperatura no interior do produto por ventilação inadequada.

O aspecto exterior pode ser diferente, dependendo do produto.

Se instalar o produto com uma base

10 cm 10 cm 10 cm

Se instalar o produto com um suporte para montagem na parede

10 cm 10 cm 10 cm 10 cm

Atenção: puxar, empurrar, ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram ou desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no Folheto de segurança incluído. Para estabilidade adicional, instale o dispositivo anti-queda por razões de segurança, como descrito em seguida.

1. Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede.

Pode necessitar de material adicional, tal como um suporte, consoante o tipo de parede.
Uma vez que os grampos, parafusos e fios não são fornecidos, adquira-os em separado.

1. Retire os parafusos da parte posterior central do televisor, introduza os parafusos nos grampos e aparafuse os parafusos ao televisor novamente.

Os parafusos podem não ser fornecidos com o produto. Se for esse o caso, adquira os parafusos com as seguintes especificações.
Especificações dos parafusos

- Para um LCD entre 17 e 29 polegadas: M4 X L15 / Para um LCD entre 32 e 40 polegadas: M6 X L15

1. Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte, depois aperte-o muito bem.

Instale o televisor perto da parede de forma a não cair para trás.
É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor.
Desaperte o fio antes de transportar o televisor.

1. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.

6.60 9.7 2.1 Parede

Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões para resolução de problemas se aplicar, consulte o site ‘www.samsung.com’ e, em seguida, clique em Assistência ou contacte o Centro de atendimento na lista da última página.

O LCD TFT utiliza um painel composto por pixels secundários que requerem tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels claros ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.

Problema	Solução
Qualidade de imagem	Primeiro, execute oTeste de imagempara confirmar se o televisor está a apresentar correctamente a imagem de teste.● Vá para oMENU- Assistência- Auto-diagnóstico- Teste de imagemSe a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal.
A imagem do televisor não parece ser de tão boa qualidade como na loja.	● Se tiver uma caixa de televisão por cabo/set top box analógica actualize-a. Utilize cabos HDMI ou de Componente para obter uma qualidade de imagem HD.● Subscritor de cabo/satélite: Tente estações HD (Alta Definição) a partir de canais codificados.● Ligação de antena: Tente estações HD após executar o Programa automático.Ⓩ Vários canais HD são actualizados a partir de conteúdos SD (Definição standard).● Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set top box para 1080i ou 720p.● Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal que está a visualizar.
A imagem está distorcida: macrobloco, bloco pequeno, pontos, pixelização	● A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção.● Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Não é um problema do televisor.
Cor errada ou inexistente com a ligação de Componente.	● Certifique-se de que os cabos de Componente estão ligados às tomadas correctas. As ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco.
Cor ou brilho fracos.	● Ajuste as opções deImagemno menu do televisor. (Modolmagem, Cor, Brilho, Nitidez)● Ajuste a opção dePoupança energ. no menuConfigurar.● Tente a reposição de imagem para visualizar as predefinições da imagem. (Vá paraMENU- Imagem- Reposição de imagem)
Linha pontilhada na extremidade do ecrã.	● Se o tamanho da imagem estiver definido paraAjustar ao ecrã, altere o mesmo para16:9.● Altere a resolução da caixa de televisão por cabo/set top box.
A imagem é a preto e branco apenas com entrada AV (Composto).	● Ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 do televisor.
A imagem fica bloqueada ou distorcida quando muda de canais ou a imagem está atrasada.	● Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar a caixa de televisão por cabo. (ligue novamente o cabo de CA e espere até que a caixa de televisão cabo reinicie. Pode demorar até 20 minutos.)● Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p.
Qualidade do som	Primeiro, execute oTeste de sompara confirmar se o áudio do televisor está a funcionar correctamente.● Vá para oMENU- Assistência- Auto-diagnóstico- Teste de somSe o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal.
Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo.	● Verifique o volume do dispositivo externo ligado ao televisor e, em seguida, ajuste o volume do mesmo.
A imagem é boa, mas não tem som.	● Defina a opçãoSelecionar AltifalanteparaAltifalante do tv. no menu do som.● Certifique-se de que os cabos de áudio do dispositivo externo estão ligados às tomadas de entrada de áudio correctas no televisor.● Verifique a opção de s aída de áudio do dispositivo ligado. (ex: Pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI quando tiver o cabo HDMI ligado ao televisor.)● Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar.● Desactive a função SRS se definir o volume acima do valor 30.● Remova a ficha da tomada dos auscultadores. (se disponível no televisor)
Ruído nos auscultadores.	● Verifique as ligações dos cabos. Certifique-se de que um cabo de vídeo não está ligado à entrada de áudio.● Para ligações antena/cabo, verifique a intensidade do sinal. Um nível de sinal baixo pode causar distorção de imagem.
Sem imagem, sem vídeo
O televisor não liga.	Certifique-se de que o cabo de alimentação CA está ligado correctamente à tomada de parede e ao televisor.Verifique se a tomada de parede está a funcionar devidamente.Tente carregar no botão POWER no televisor para ter a certeza de que o telecomando está a funcionar correctamente. Se o televisor ligar, o problema pode ser causado pelo telecomando. Para resolver o problema do telecomando, consulte ‘O telecomando não funciona’ abaixo.
O televisor desliga-se automaticamente.	Verifique se o Temporizador está definido para Lig. no menu Configurar.Se ligar o televisor ao PC, verifique as definições de alimentação do PC.Certifique-se de que o cabo de alimentação CA está ligado correctamente à tomada de parede e ao televisor.Se não houver qualquer sinal durante 10 a 15 minutos com a ligação por antena/cabo, o televisor desliga-se.
Sem imagem/vídeo.	Verifique as ligações dos cabos (remova e ligue novamente todos os cabos do televisor e dispositivos externos)Defina a saída de vídeo do dispositivo externo (cabo/set top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, saída do dispositivo externo: HDMI, entrada do televisor: HDMI.Certifique-se de que o dispositivo está ligado.Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando.
Ligação RF (cabo/antena)
Impossível receber todos os canais.	Certifique-se de que o cabo de antena está correctamente ligado.Tente Plug & Play para adicionar canais disponíveis à lista de canais.Vá para MENU - Configurar - Plug & Play e aguarde até que todos os canais disponíveis sejam memorizados.Verifique se a antena está na posição correcta.
A imagem está distorcida: macrobloco, bloco pequeno, pontos, pixelização	A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção.Um nível de sinal baixo pode causar distorção de imagem. Não é um problema do televisor.
Ligação ao PC
Mensagem ‘Função Não Disponível’.	Defina a resolução de saída do computador e frequência para que corresponda às resoluções suportadas pelo televisor.
O computador é sempre apresentado na lista de fontes mesmo que não esteja ligado.	Isto é normal; o computador é sempre apresentado na lista de fontes mesmo que um computador não esteja ligado.
O vídeo está a funcionar correctamente, mas não há áudio com ligação HDMI.Outros	Verifique as definições da saída de áudio no seu computador.
A imagem não é apresentada em ecrã inteiro.	Serão apresentadas barras pretas em ambos os lados nos canais HD sempre que forem apresentados conteúdos SD (4:3) actualizados.Serão apresentadas barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do seu televisor.Ajuste a opção de tamanho da imagem no seu dispositivo externo ou televisor para ecrã inteiro.
O telecomando não funciona.	Substitua as pilhas do telecomando com o tipo de polaridade correcto (+ -).Limpe a janela de transmissão localizada na parte de cima do telecomando.Tente apontar o telecomando directamente para o televisor a 5-6 pés (1,5 m a 1,8 m) de distância.
Não é possível controlar o volume e a energia do televisor com o telecomando da caixa de televisão por cabo/set top box.	Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador cabo/satélite para identificar o código do televisor SAMSUNG.
Mensagem ‘Função Não Disponível’.	Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução neste manual.
Cheiro a plástico pzroveniente do televisor.	Este cheiro é normal e dissipa-se com o passar do tempo.
TV Informações sobre o sinal não se encontra disponível no menu Auto-diagnóstico.	Esta função encontra-se apenas disponível para canais digitais com uma ligação de antena (RF/coaxial).
O televisor está inclinado para a esquerda ou para a direita.	Remova a base do suporte do televisor e monte novamente.
Não é possível montar a base do suporte.	Certifique-se de que o televisor se encontra sobre uma superfície plana. Se não conseguir retirar os parafusos do televisor, utilize uma chave de parafusos magnetizada.
O menu do canal está a cinzento. (indisponível)	O menuCanalsó está disponível quando a fonte de TV está seleccionada.
Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.	Se o televisor estiver no modoDemo Loja, as definições de áudio e imagem são repostas a cada 30 minutos. Altere o modoDemo Loja para o modoUso Doméstico no procedimentoPlug & Play. Prima o botãoSOURCEpara seleccionar o modo TV, vá atéMENU→ Configurar→ Plug & Play→ ENTER.
Perda intermitente de áudio ou vídeo.	Verifique as ligações dos cabos e ligue novamente.Pode ser devido à utilização de cabos excessivamente rígidos ou finos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Para montagem na parede, recomenda-se a utilização de cabos com conectores de 90 graus.
Pode ver pequenas partículas se olhar de perto para a extremidade da moldura em volta do ecrã do televisor.	Tal faz parte do design do produto e não constitui um defeito.
‘Sinal codificado’ ou ‘Sem sinal/ Sinal fraco’ com CAM CARD (CI).	Verifique se o CAM tem o CI CARD colocado na ranhura da interface comum.Retire o CAM do televisor e introduza-o na ranhura novamente.
Quando desligado e após 45 minutos, o televisor liga-se.	É normal, o televisor utiliza a função OTA (Over The Air) para actualizar o firmware transferido enquanto vê televisão.
Problema imagem/som recorrente.	Verifique e altere o sinal/fonte.

Nome do modelo	LE32B530, LE32B541	LE37B530
Tamanho do Ecrã (Diagonal)	32"	37"
Resolução do PC (Ideal)	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Som (Saída)	10W x 2	10W x 2
Dimensões (LxAxP)
Caixa	801 X 77 X 518 mm	918 X 77 X 597 mm
Com base	801 X 220 X 562 mm	918 X 300 X 650 mm
Peso
Com base	11.8 kg	14.0 kg
Considerações ambientais
Temperatura de funcionamento	10°C a 40°C (50°F a 104°F)
Humidade de funcionamento	10% a 80%, sem condensação
Temperatura de armazenamento	-20°C a 45°C (-4°F a 113°F)
Humidade de armazenamento	5% a 95%, sem condensação
Base rotativa (Esquerda / Direita)	-20° ~ 20°
Nome do modelo	LE40B530, LE40B541	LE46B530
Tamanho do Ecrã (Diagonal)	40"	46"
Resolução do PC (Ideal)	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Som (Saída)	10W x 2	10W x 2
Dimensões (LxAxP)
Caixa	998 X 78 X 621 mm	1127 X 78 X 712 mm
Com base	998 X 260 X 686 mm	1127 X 260 X 766 mm
Peso
Com base	16.7 kg	23.7 kg
Considerações ambientais
Temperatura de funcionamento	10°C a 40°C (50°F a 104°F)
Humidade de funcionamento	10% a 80%, sem condensação
Temperatura de armazenamento	-20°C a 45°C (-4°F a 113°F)
Humidade de arcazenamento	5% a 95%, sem condensação
Base rotativa (Esquerda / Direita)	-20° ~ 20°

O design e as características técnicas estão sujeitos a alterações sem aviso prévio.
Trata-se de um aparelho digital de Classe B.
Para informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto.

Obvestilo o digitalni televiziji

Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

[Português]
