MANUAL DE UTILIZADOR CVMA60B CANDY

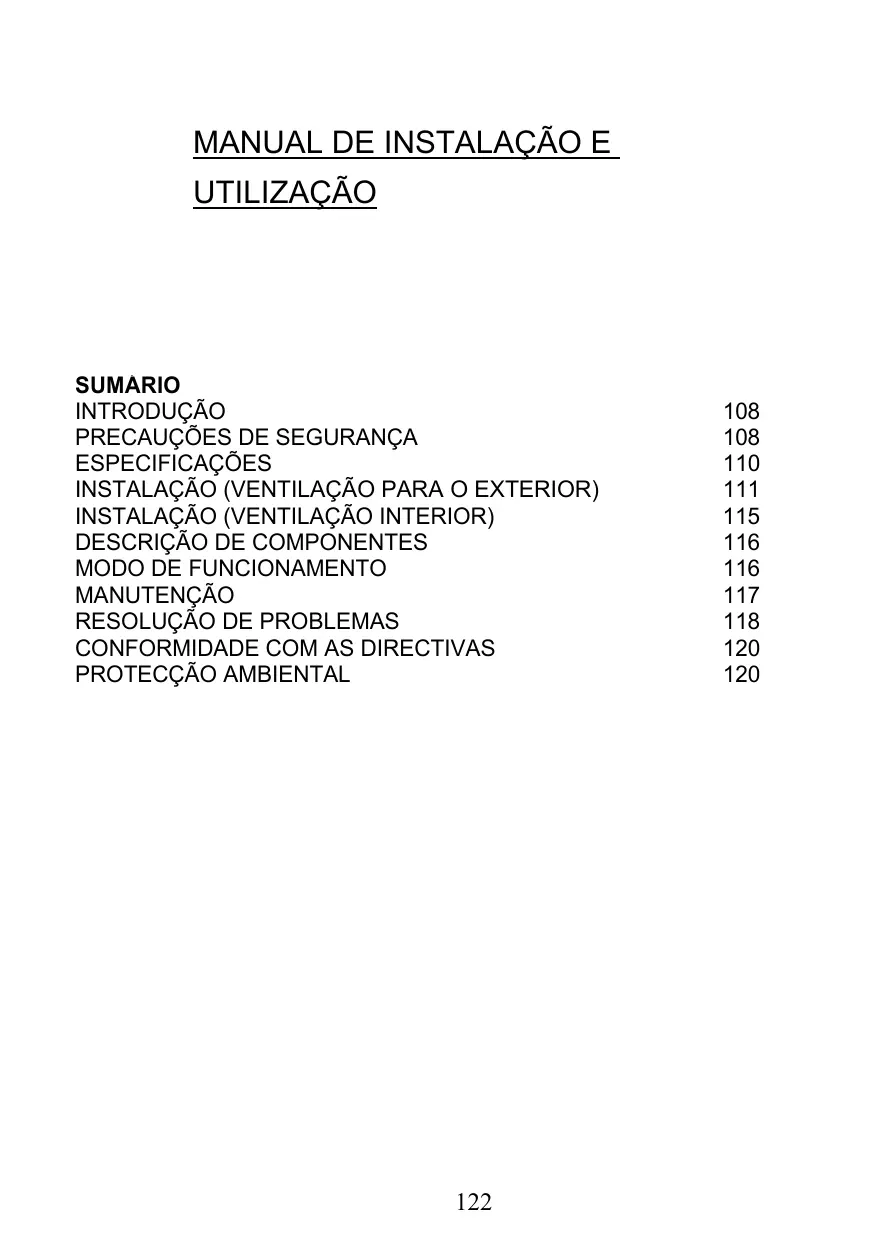

MANUAL DE INSTALAÇÃO E UTILIZAÇÃO

MANUAL DE INSTALAÇÃO E

UTILIZAÇÃO SUMÁRIO INTRODUÇÃO

PRECAUÇÕES DE SEGURANÇA

ESPECIFICAÇÕES INSTALAÇÃO (VENTILAÇÃO PARA O EXTERIOR) INSTALAÇÃO (VENTILAÇÃO INTERIOR)

DESCRIÇÃO DE COMPONENTES

MODO DE FUNCIONAMENTO

RESOLUÇÃO DE PROBLEMAS

INTRODUÇÃO Muito obrigado por ter escolhido este modelo Este manual de instruções foi concebido para lhe fornecer todas as instruções de instalação, utilização e manutenção do aparelho. Para que consiga utilizar o aparelho correctamente, por favor leia o manual de instruções cuidadosamente antes de instalar e utilizar a chaminé. Este electrodoméstico foi concebido com materiais de alta qualidade e com um design aerodinâmico. Equipado com um motor de grande potência e um ventilador centrifugo, também é dotado de grande poder de sucção, baixo nível de ruído, filtro anti-gordura e grande facilidade de montagem e instalação. , declaramos, sob nossa Ao colocar a marcação sobre este produto responsabilidade, a conformidade a todos de segurança europeia, a saúde e os requisitos ambientais estabelecidos na legislação para este produto.

PRECAUÇÕES DE SEGURANÇA

Nunca deixe que crianças operem com o aparelho Esta chaminé exaustor foi concebido apenas para uso doméstico, não está preparado para funcionar em barbecues, restaurantes de grelhados ou outras finalidades comerciais. O filtro da chaminé deve ser limpo regularmente para que se mantenha em boas condições de utilização. A limpeza deve ser feita de acordo com as instruções deste manual e longe de fontes de perigo, calor ou fogo. Não deve ser apoiado ou encostado directamente ao fogão ou placa. A cozinha deve ser mantida em boas condições de limpeza e segurança. Antes de ligar este electrodoméstico, confirme se o cabo de alimentação eléctrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um professional qualificado e certificado. Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilação sempre que este funcione ao mesmo tempo que esquentadores, caldeiras ou outros aparelhos que consumam gás ou outros combustíveis. O ar que é extraído por esta chaminé não deve sair ou ser descarregado pelo mesmo local por onde se escoam fumos ou outros gases de combustível a ser consumido; Regulations concerning the discharge of air have to be fulfilled. Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas, falta de experiência e conhecimento, a menos que sejam supervisionadas e tenham sido dadas instruções específicas por parte de uma pessoa que zele pela segurança dessa pessoa. As crianças devem ser supervisionadas para que se garanta que não brincam com este electrodoméstico. Nunca faça fogo (mesmo que seja “flambé”) junto desta chaminé A chaminé não deve ser instalada por cima de um fogão que tenha mais de 4 queimadores ou zonas de aquecimento. Risco de choque eléctrico Ligue este equipamento exclusivamente a uma tomada com ligação à terra. Se tiver dúvidas, esclareça-as com um professional qualificado na matéria. O não cumprimento destas instruções pode resultar em morte, incêndio ou choque eléctrico.

Lista de acessórios para instalação standard Especificações Imagem ilustrativa Qtd Revestimento

Calha de baixo da chaminé

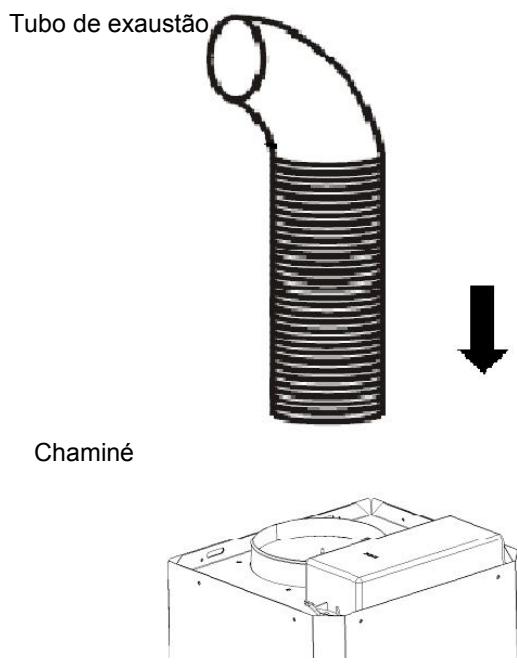

INSTALAÇÃO (ventilação para o exterior - fixação na parede） Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado como demonstrado na imagem em baixo, por meio de uma conduta de extracção (esmalte, alumínio, tubo flexível de material que não seja inflamável e que tenha um diâmetro interior de 150 mm).

Antes da instalação desligue a a alimentação e retire a tomada da ficha por questões de segurança.

A chaminé deve ser colocada a uma distância de 65 a 75 cm acima do fogão ou placa para se conseguirem os melhores resultados

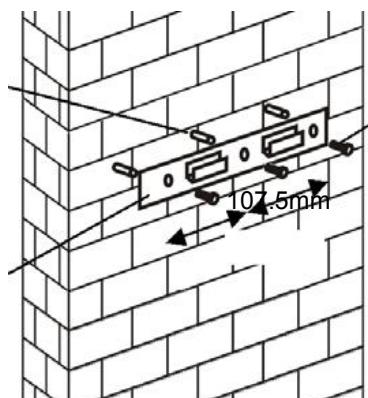

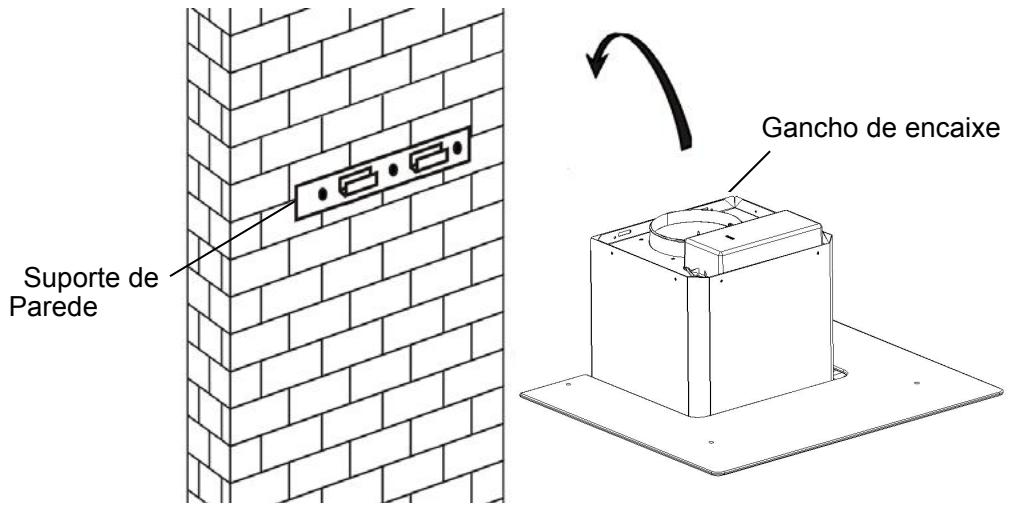

F a ç a 3 o r i f í c i o s d e 8mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte estar bem fixado. Bloco de Tomada

Para modelos com painel inclinado Necessita de fazer buracos extra de 2 x8mm e fixar com parafusos antes da instalação

Coloque a parte de vidro na posição correcta, no extremo da chaminé. ii. Aperte os 4 parafusos, mas não faça demasiada força para não correr o risco de partir ou rachar o vidro. Molhe ligeiramente antes de apertar os parafusos.

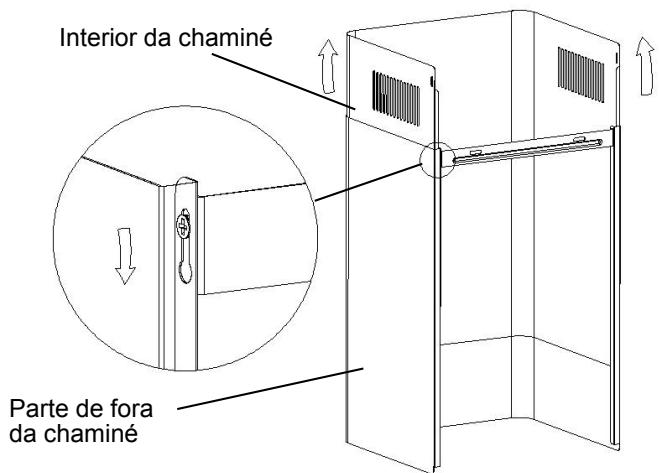

i. Coloque a parte de dentro da chaminé dentro da parte

exterior e ajuste até à altura pretendida. ii. Faça deslizar a chaminé para ajustar a altura. Deve deslizar a parte de dentro e a parte de for a até obter a altura pretendida. Quando a altura desejada for alcançada, fixe os parafusos no orifício para fixar as duas partes da chaminé, conforme mostram as imagens. Interior da chaminé Parte de fora da chaminé

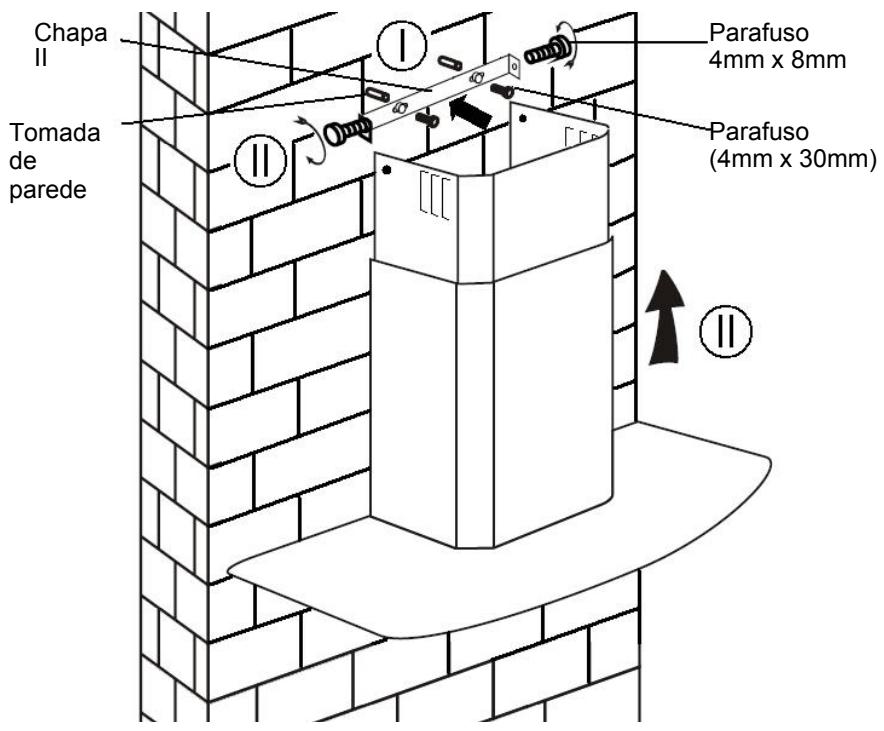

Faça 2 orifícios de 8mm para fixar a chapa II. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. ii. Encoste e fixe a chaminé à parede, unindo-a à placa com os 2 parafusos fornecidos. Certifique-se de que fica bem pressa, fixa e firme. Chapa

INSTALAÇÃO (VENTILAÇÃO INTERIOR) Se não dispõe de uma saída de ar para o exterior, não é necessário tubo de exaustão. A montagem e instalação será idêntica à indicada, no caso de a ventilação ser feita para o exterior. O filtro de carvão activado pode ser usado para captar e eliminar odores mais complicados. Para instalar este filtro, deve destacar primeiro o filtro de gorduras. Pressione a tranca e puxe-o para baixo. Instale o filtro de carvão activado no tambor e rode-o no sentido dos ponteiros do relógio. Repita a mesma operação do outro lado.

NOTA: o Certifique-se de que os filtros estão trancados com segurança. Caso contrário, podem-se soltar ecausar danos. o Quando o filtro de carbono activado funciona, o poder de sucção será menor

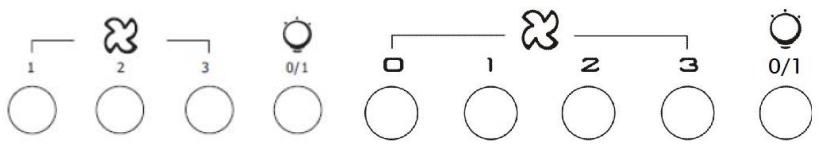

FUNCIONAMENTO Botão de velocidade lenta Esta velocidade é utilizada para ventilação da cozinha. Também usada para cozeduras e cozinhados que não produzam muito vapor. Botão de velocidade média Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha. Botão de alta velocidade Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efectiva ventilação e extracção de fumos. Botão da luz NOTA: Se os botões de velocidade lenta, media e alta estiverem forem pressionados e seleccionados ao mesmo tempo, o comando que será activado, será o de velocidade mais alta.

Botão On / Off É usado para ligar / desligar o ventilador Velocidade botão mais Para aumentar a velocidade do ventilador Botão de diminuição de velocidade Para diminuir a velocidade do ventilador. Botão de luz Tela digital indicação da velocidade do ventilador: "1" para a velocidade baixa, "2" para a velocidade média, "3" para alta velocidade, "4" para função Booster.

Temporizador rápido: Prima e mantenha durante 1 segundo, display digital irá piscar e em 5 minutos contagem regressiva, após 5 minutos motor & luz vai desligar o som automática & Buzzer por 1 segundo. Função Booster Esta chaminé tem função booster. Para a ativar, pressione para a velocidade 4, a chaminé vai entrar na velocidade máxima/extra e ficará assim por 5 minutos, altura em que vai abrandar novamente para a velocidade em que estava anteriormente.

MANUTENÇÃO Antes de limpar a chaminé, desligue-a e retire a ficha da tomada

Utilize um pano macio embebido em água morna e um detergente doméstico suave (da loiça, por exemplo). Lave com o pano e o detergente com água, utilizando simplesmente as mãos. Não recorra a materiais de metal, como escovas de dentes, metálicas ou outras para limpar o aparelho.

II. Limpeza mensal ao filtro para gorduras

ATENÇÃO: Limpe este filtro todos os meses para prevenir qualquer risco de incêndio. O filtro absorve gorduras, fumo e pó…... por isso o estado do filtro afecta directamente a eficiência do exaustor. Se não estiver limpo, os resíduos de gordura (potencialmente inflamáveis) vão saturar no filtro. Por isso deve ser limpo e lavado com detergente domestico (detergente da loiça ou outro tipo de detergente utilizado em limpezas domésticas).

III. Limpeza anual do filtro de Carbono Activado

Aplica-se exclusivamente ao aparelho instalado como unidade de renovação e circulação do ar (sem ventilação para o exterior). Este filtro absorve os cheiros e deve ser substituído pelo menos uma vez por ano, dependendo da frequência com que é utilizado.

IV. Trocar uma lâmpada

Retire os parafusos do vidro, depois retire a campânula de vidro. Determine qual a lâmpada que precisa de ser substituída e retire-a. Vai encontrar as lâmpadas dentro da secção de iluminação.

Desligue o ponto de luz e elimine os porta-lâmpadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lâmpadas individualmente, tem que adquirir o suporte para lâmpadas, o sistema de fixação e as lâmpadas, numa peça completa que existe disponível no mercado (Luz LED: G4, MAX 1.5W) Substitua as lâmpadas, o porta-lâmpadas e todo o kit, tal como estavam os originais. De seguida volte a ligar o ponto de luz. Volte a colocar a campânula de vidro e aperte bem os parafusos.

RESOLUÇÃO DE PROBLEMAS

Problema Causa possível A luz acende, mas ventilador não funciona Luz e ventilador não funcionam A pá do ventilador pode estar pressa. Vibraçõe se barulhos na chaminé Solução Desligar a chaminé, que deve ser reparada por um profissional O motor pode estar avariado qualificado da assistência técnica Substitui a lâmpada por uma boa e adequada Lâmpada fundida. Cabo de alimentação danificado ou partido A pá do ventilador estará danificada Ligue novamente um cabo de alimentação. Desligar a chaminé, que deve ser reparada por um profissional qualificado da assistência técnica A pá do motor pode não estar correctamente fixada. Desligar a chaminé, que deve ser reparada por um profissional qualificado da assistência técnica Retire a chaminé e verifique se o A chaminé pode não estar suporte onde esta encaixa está correctamente assente e fixa devidamente localizado e fixado. no suporte performance/ poder de sucção estão fracos Pode existir uma distância demasiado grande entre a chaminé e o fogão ou placa

Reajustar a distância para 65 a 75cm entre a chaminé e o fogão SERVIÇO DE ASSISTÊNCIA AO CLIENTE Se não conseguir identificar a causa da avaria ou anomalia de funcionamento, desligue o aparelho e contacte o Serviço de Assistência Técnica. Número de série do produto: não consegue encontrá-lo? É muito importante que informe o Serviço de Assistência Técnica do código e respectivo número de série do produto (um código de 16 caracteres que começa pelo número 3), que pode ser encontrado no Certificado de Garantia ou na pequena placa de identificação situada no próprio aparelho. Este passo vai evitar uma deslocação inútil dos técnicos apenas para verificarem o número de série. Evita ainda gastos desnecessários e possíveis reclamações.

Resíduos ou lixo electrico, electrodomésticos antigos, usados ou estragados não devem ser eliminados e deitados for a com o lixo habitual do dia-a-dia. Por favor informe-se na sua localidade, com as autoridades locais, onde existem locais para depósito e posterior reciclagem de electrodomésticos e material eléctrico. Tratamento de resíduos eléctricos e equipamento electrónico Ao garantir que este produto é correctamente eliminado, sendo depositado nos locais adequados, está a prevenir potenciais consequência negativas para o ambiente e para a saúde humana, que poderiam ser causadas pelo tratamento inaquado deste tipo de lixo. A eliminação do produto deve ser feita em conformidade com as normas ambientais em vigor em cada país e com as normas europeias, se for o caso. Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde adquiriu o produto.
