MANUAL DE UTILIZADOR EN3453MO ELECTROLUX

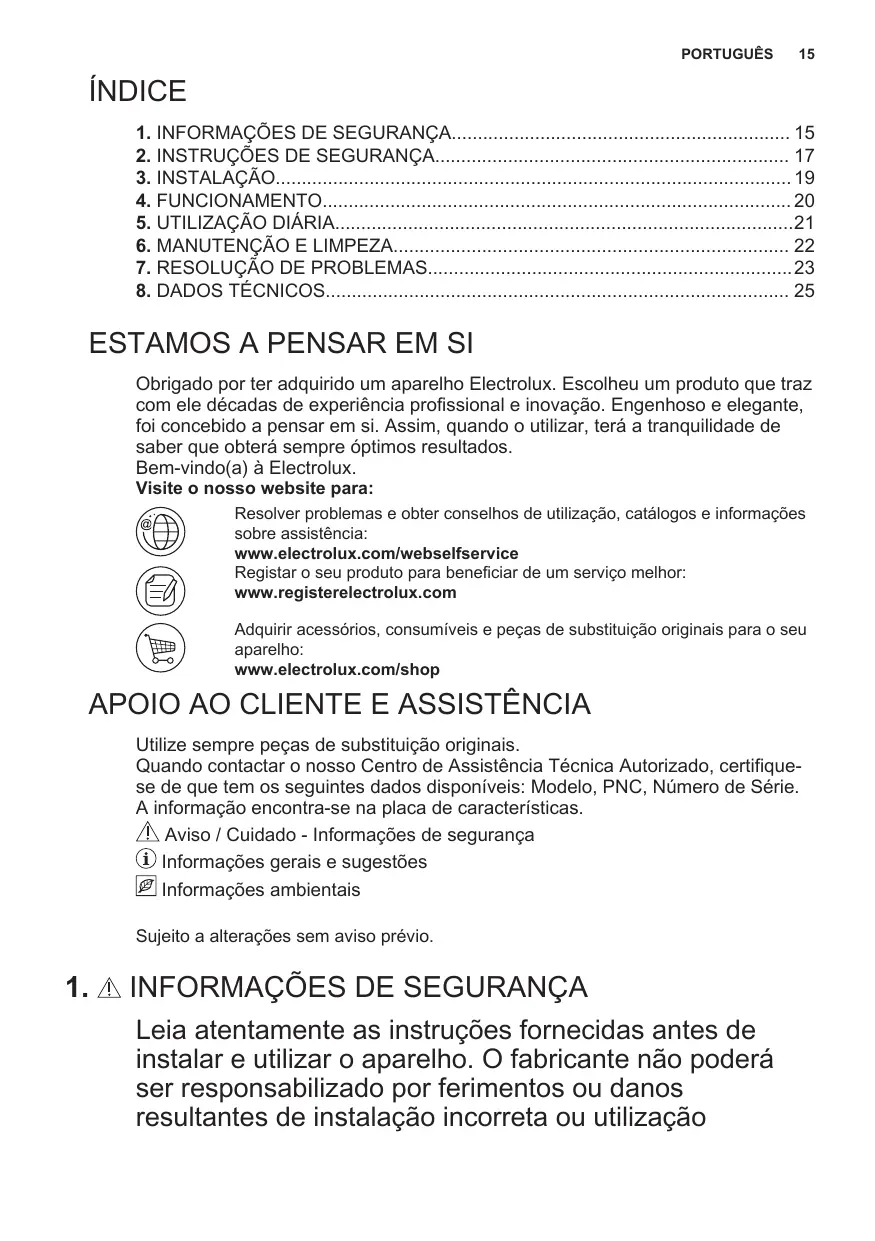

ÍNDICE 1. INFORMAÇÕES DE SEGURANÇA 15 2. INSTRUÇÕES DE SEGURANÇA 17 3. INSTALAÇÃO 19 4. FUNCIONAMENTO 20 5. UTILIZAÇÃO DIÁRIA21 6. MANUTENÇÃO E LIMPEZA 22 7. RESOLUÇÃO DE PROBLEMAS23 8. DADOS TÉCNICOS 25

ESTAMOS A PENSAR EM SI Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterá sempre óptimos resultados. Bem-vindo(a) à Electrolux. Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre assistência: www.electrolux.com/webselfservice Registar o seu produto para beneficiar de um serviço melhor: www.registerelectrolux.com Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA Utilize sempre peças de substituição originais. Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifiquese de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série. A informação encontra-se na placa de características. Aviso / Cuidado - Informações de segurança Informações gerais e sugestões Informações ambientais Sujeito a alterações sem aviso prévio.

INFORMAÇÕES DE SEGURANÇA Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização

incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança para crianças e pessoas vulneráveis •

Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos. Este aparelho pode ser utilizado por crianças com idade entre 3 e 8 anos e pessoas portadoras de incapacidade profunda e complexa desde que recebam as instruções adequadas. As crianças com menos de 3 anos de idade devem ser mantidas afastadas do aparelho ou constantemente vigiadas. Não permita que as crianças brinquem com o aparelho. A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão. Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.

1.2 Segurança geral •

Este aparelho destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como: – turismo rural; áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho; – utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial. AVISO: As aberturas de ventilação do aparelho ou da estrutura onde ele se encontra encastrado têm de ser mantidas sem obstruções.

AVISO: Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante. AVISO: Não danifique o circuito de refrigeração. AVISO: Não utilize aparelhos elétricos dentro dos compartimentos do aparelho destinados a alimentos, a não ser que sejam do tipo recomendado pelo fabricante. Não utilize jatos de água ou vapor para limpar o aparelho. Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objetos metálicos. Não guarde substâncias explosivas, como latas de aerossóis com agente pressurizante inflamável, dentro do aparelho. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

2. INSTRUÇÕES DE SEGURANÇA 2.1 Instalação AVISO! A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada. • • • •

Remova toda a embalagem. Não instale nem utilize o aparelho se ele estiver danificado. Siga as instruções de instalação fornecidas com o aparelho. Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de proteção. Certifique-se de que o ar pode circular em torno do aparelho. Após a instalação ou após uma inversão da porta, aguarde pelo

menos 4 horas antes de ligar o aparelho à alimentação elétrica. Isto permite que o óleo regresse ao compressor. Antes de efetuar qualquer operação no aparelho (por exemplo, inverter a porta), retire a ficha da tomada elétrica. Não instale o aparelho perto de radiadores, fogões, fornos ou placas. Não exponha o aparelho a chuva. Não instale o aparelho em locais com luz solar direta. Não instale este aparelho em locais demasiado húmidos ou frios. Quando deslocar o aparelho, eleve-o na parte da frente para evitar riscar o chão.

2.2 Ligação elétrica AVISO! Risco de incêndio e choque elétrico. AVISO! Quando colocar o aparelho na posição definitiva, certifique-se de que o cabo de alimentação não fica entalado ou danificado. AVISO! Não utilize adaptadores com várias tomadas, nem cabos de extensão. • •

O aparelho tem de ficar ligado à terra. Certifique-se de que os parâmetros indicados na placa de características são compatíveis com a alimentação elétrica. Utilize sempre uma tomada bem instalada e à prova de choques elétricos. Certifique-se de que não danifica os componentes elétricos (ficha e cabo de alimentação elétrica, compressor, etc.). Contacte um Centro de Assistência Técnica Autorizado ou um eletricista se for necessário substituir componentes elétricos. O cabo de alimentação deve ficar abaixo do nível da ficha. Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação. Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.

cuidado para não provocar danos no circuito de refrigeração que contém isobutano. • •

2.4 Luz interior AVISO! Risco de choque elétrico.

2.3 Utilização AVISO! Risco de ferimentos, queimaduras, choque elétrico ou incêndio. O aparelho contém gás inflamável, isobutano (R600a), que é um gás natural com um alto nível de compatibilidade ambiental. Tenha

Não altere as especificações deste aparelho. Não coloque dispositivos elétricos (por ex. máquinas de fazer gelados) no interior do aparelho, exceto se forem autorizados pelo fabricante. Se ocorrerem danos no circuito de refrigeração, certifique-se de que não existem chamas e fontes de ignição na divisão. Ventile bem a divisão. Não permita que objetos quentes toquem nas peças de plástico do aparelho. Não coloque bebidas gaseificadas dentro do congelador. Isto irá criar pressão no recipiente da bebida. Não guarde gases e líquidos inflamáveis no aparelho. Não coloque produtos inflamáveis, ou objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho. Não toque no compressor ou no condensador. Estão quentes. Não remova nem toque em peças do compartimento de congelação com as mãos húmidas ou molhadas. Não volte a congelar alimentos que já foram descongelados. Cumpra as instruções de armazenamento das embalagens dos alimentos congelados. Embale os alimentos em material próprio para contacto com alimentos antes de os colocar no congelador.

Este aparelho utiliza uma lâmpada de um tipo que se destina exclusivamente a aparelhos domésticos. Não a utilize para iluminação em casa.

2.5 Manutenção e limpeza

AVISO! Risco de ferimentos ou danos no aparelho. • •

Antes de qualquer acção de manutenção, desactive o aparelho e desligue a ficha da tomada eléctrica. Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento A manutenção e o recarregamento só devem ser efectuados por uma pessoa qualificada. Inspeccione regularmente o escoamento do aparelho e limpe-o, se necessário. Se o orifício de escoamento estiver bloqueado, a água descongelada fica acumulada na parte inferior do aparelho.

Contacte um Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças de substituição originais.

Desligue o aparelho da alimentação eléctrica. Corte o cabo de alimentação eléctrica e elimine-o. Remova a porta para evitar que crianças ou animais de estimação fiquem fechados no interior do aparelho. O circuito de refrigeração e os materiais de isolamento deste aparelho não prejudicam a camada de ozono. A espuma de isolamento contém gás inflamável. Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente. Não provoque danos na parte da unidade de arrefecimento que está próxima do permutador de calor.

3. INSTALAÇÃO AVISO! Consulte os capítulos relativos à segurança.

3.2 Ligação elétrica •

3.1 Posicionamento Este aparelho deve ser instalado num espaço interior seco e bem ventilado, onde a temperatura ambiente corresponda à classe climática indicada na placa de características do aparelho: Classe Temperatura ambiente climáti‐ ca SN

Antes de ligar a ficha na tomada, certifique-se de que a voltagem e a frequência indicadas na placa de características correspondem à rede elétrica da sua casa. O aparelho tem de ficar ligado à terra. A ficha do cabo de alimentação é fornecida com um contacto para esse fim. Se a tomada elétrica doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada que cumpra as normas atuais; consulte um eletricista qualificado. O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas. Este aparelho está em conformidade com as Diretivas da C.E.E.

3.3 Instalação do aparelho e inversão da abertura das portas Consulte as instruções separadas relativas à instalação (requisitos de ventilação, nivelamento) e à inversão da abertura das portas.

4.5 Regulação da temperatura

Introduza a ficha na tomada eléctrica.

Para utilizar o aparelho, toque no regulador da temperatura até que o LED correspondente à temperatura desejada se acenda. A selecção é gradual e varia entre 2 °C e 8 °C.

4.3 Desligar Desligue a ficha da tomada eléctrica.

4.4 Função FastFreeze

Regulação mais fria: +2°C. Regulação menos fria: +8 °C. Normalmente, uma definição média é a mais adequada.

Pode activar a função FastFreeze pressionando o botão FastFreeze. O LED correspondente ao símbolo FastFreeze acende. Pode desactivar a função FastFreeze pressionando o botão FastFreeze novamente. O indicador FastFreeze apaga-se. Esta função pára automaticamente após 52 horas.

Escolha a regulação tendo em conta que a temperatura no interior do aparelho depende do seguinte: • • • •

temperatura ambiente; frequência de abertura da porta; quantidade de alimentos armazenados; localização do aparelho.

1. Toque no regulador da temperatura. O indicador da temperatura actual pisca. Sempre que tocar no regulador da temperatura, a regulação avança uma posição. O LED correspondente pisca durante algum tempo.

2. Toque no regulador da temperatura até seleccionar a temperatura que pretende.

5. UTILIZAÇÃO DIÁRIA 5.1 Congelar alimentos frescos O compartimento do congelador é adequado para congelar alimentos frescos e conservar alimentos congelados e ultracongelados a longo prazo. Para congelar alimentos frescos, active a função FastFreeze pelo menos 24 horas antes de colocar os alimentos a congelar no compartimento do congelador. Coloque os alimentos frescos a congelar no compartimento inferior. A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características, situada no interior do aparelho. O processo de congelação demora 24 horas: não introduza novos alimentos para congelar durante este período. Quando o processo de congelação terminar, regresse à temperatura desejada (consulte “Função FastFreeze”). Neste estado, a temperatura do compartimento do frigorífico pode descer abaixo dos 0 °C. Se isto ocorrer, volte a colocar o regulador da temperatura numa definição mais quente.

5.2 Armazenamento de alimentos congelados Quando ligar pela primeira vez ou após um período sem utilização, deixe o aparelho em funcionamento durante 2 horas ou mais com a função FastFreeze activada antes de colocar os produtos no compartimento.

Se forem armazenadas grandes quantidades de alimentos, retire todas as gavetas do aparelho e coloque os alimentos na prateleira de vidro para obter o melhor desempenho. Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a energia estiver desligada durante mais tempo do que o “Tempo de autonomia” indicado na tabela de dados técnicos, os alimentos descongelados terão de ser consumidos rapidamente ou cozinhados imediatamente e depois novamente congelados (depois de arrefecerem).

5.3 Conservar alimentos num frigorífico Cubra ou embale os alimentos, especialmente se tiverem um odor forte. Posicione os alimentos de modo a permitir a circulação de ar em torno deles. Mantenha os alimentos a mais de 20 mm da parede traseira e a mais de 15 mm da porta em todas as prateleiras.

5.4 Indicador de temperatura O frigorífico está equipado com um indicador de temperatura para ajudar a garantir um armazenamento correto dos alimentos. O símbolo na parte lateral do aparelho indica a área mais fria do frigorífico. Se aparecer OK (A), coloque os alimentos na área indicada pelo símbolo; caso contrário (B), ajuste o controlador

da temperatura para uma regulação mais fria e aguarde 12 horas até voltar a verificar o indicador de temperatura.

A OK B OK Após colocar alimentos frescos no aparelho ou após ter tido a porta aberta durante bastante tempo, é normal que o indicador não apresente OK. Aguarde pelo menos 12 horas antes de reajustar o controlador da temperatura.

5.5 FREESTORE O compartimento do frigorífico está equipado com uma ventoinha que permite a refrigeração rápida dos alimentos e mantém uma temperatura mais uniforme no compartimento. É recomendável ativar a função quando a temperatura ambiente exceder os 30 °C. 1. Para ativar o dispositivo, prima o respetivo botão. A luz verde acende. 2. Quando desligar o aparelho, não se esqueça de desativar a ventoinha premindo o botão novamente. A luz verde apaga-se.

6. MANUTENÇÃO E LIMPEZA AVISO! Consulte os capítulos relativos à segurança.

6.1 Limpeza do interior Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e detergente neutro, para remover o cheiro típico de um produto novo, e seque minuciosamente. CUIDADO! Não utilize detergentes, pós abrasivos, cloro ou produtos de limpeza à base de óleos, porque estes produtos danificam o acabamento.

6.2 Limpeza periódica CUIDADO! Não puxe, não desloque, nem danifique quaisquer tubos e/ou cabos no interior do aparelho.

CUIDADO! Não danifique o circuito de refrigeração. O equipamento tem de ser limpo regularmente: 1. Limpe o interior e os acessórios com água morna e um pouco de detergente neutro. 2. Verifique regularmente os vedantes da porta e limpe-os para garantir que estão limpos e sem resíduos. 3. Enxagúe e seque cuidadosamente. 4. Se estiver acessível, limpe o condensador e o compressor na parte de trás do aparelho com uma escova. Esta operação vai melhorar o desempenho do aparelho e reduzir o consumo de eletricidade.

6.3 Descongelar o frigorífico O gelo é eliminado automaticamente do evaporador do compartimento do frigorífico sempre que o motor do compressor pára, durante o funcionamento normal. É importante limpar regularmente o orifício de descarga da água

descongelada, no centro do canal do compartimento do frigorífico, para evitar o transbordamento de água para os alimentos.

qualquer formação de gelo durante o funcionamento, nem nas paredes interiores nem nos alimentos.

6.5 Períodos de inactividade Quando não pretender utilizar o aparelho durante bastante tempo, adopte as seguintes precauções:

6.4 Descongelar o congelador O compartimento do congelador é do tipo “frost free”. Isto significa que não há

1. Desligue o aparelho da alimentação eléctrica. 2. Retire todos os alimentos. 3. Limpe o aparelho e todos os acessórios. 4. Deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

7. RESOLUÇÃO DE PROBLEMAS AVISO! Consulte os capítulos relativos à segurança.

7.1 O que fazer se... Problema

O aparelho emite demasi‐ O aparelho não está apoi‐ Verifique se o aparelho está ado ruído. ado corretamente. estável. A lâmpada não funciona.

A lâmpada está em modo Feche e abra a porta. de espera. A lâmpada está avariada. Contacte o Centro de Assis‐ tência Técnica Autorizado mais próximo.

O compressor funciona continuamente.

A temperatura regulada não é adequada.

Consulte o capítulo “Funcio‐ namento”/“Painel de coman‐ dos”.

Guardou demasiados ali‐ Aguarde algumas horas e mentos ao mesmo tempo. volte a verificar a temperatu‐ ra. A temperatura ambiente está demasiado elevada.

Consulte a classe climática na placa de características.

Os alimentos colocados no aparelho estavam de‐ masiado quentes.

Deixe que os alimentos arre‐ feçam até à temperatura am‐ biente antes de os guardar.

A função FastFreeze está Consulte “Função FastFree‐ ativa. ze”.

O compressor não arran‐ Isto é normal e não signi‐ ca imediatamente após o fica qualquer problema. botão FastFreeze ser pressionado ou após uma alteração da regulação de temperatura.

O compressor funciona após algum tempo.

Há fluxo de água para o interior do frigorífico.

A saída da água está ob‐ struída.

Limpe a saída da água.

Existem alimentos a im‐ pedir que a água escorra para o coletor da água.

Certifique-se de que os ali‐ mentos não tocam na pare‐ de traseira.

Existe água a escorrer pa‐ A saída da água descon‐ Encaixe o tubo de saída da ra o chão. gelada não está ligada ao água descongelada no tabu‐ tabuleiro de evaporação, leiro de evaporação. por cima do compressor. Não é possível regular a temperatura.

A função FastFreeze ou Desative manualmente a ShoppingMode está ativa. função FastFreeze ou Shop‐ pingMode ou aguarde que a função se desative automati‐ camente antes de regular a temperatura. Consulte “Fun‐ ção FastFreeze ou Shop‐ pingMode”.

A temperatura no apare‐ O regulador de tempera‐ Regule para uma temperatu‐ lho está demasiado baixa/ tura não está bem regula‐ ra mais alta/baixa. alta. do. A temperatura de algum produto está demasiado elevada.

Deixe que a temperatura dos alimentos diminua até à tem‐ peratura ambiente antes de os guardar.

Guardou demasiados ali‐ Guarde menos alimentos ao mentos ao mesmo tempo. mesmo tempo. A função FastFreeze está Consulte “Função FastFree‐ ativa. ze”. Os painéis laterais do aparelho estão quentes.

Trata-se de um estado normal que se deve ao funcionamento do permu‐ tador de calor.

Certifique-se de que existe um espaço de 30 mm ou mais entre cada lado do aparelho e os móveis adja‐ centes quando a temperatu‐ ra ambiente for superior a 38 °C.

Existe demasiada água condensada na parede traseira do frigorífico.

A porta foi aberta dema‐ siadas vezes.

Abra a porta apenas quando for mesmo necessário.

A porta não está total‐ mente fechada.

Certifique-se de que a porta está totalmente fechada.

Os alimentos armazena‐ dos não estão embala‐ dos.

Coloque os alimentos em embalagens adequadas an‐ tes de os guardar no apare‐ lho.

A porta não abre facilmen‐ Tentou reabrir a porta te. imediatamente após a fe‐ char. Se estes conselhos não resultarem, contacte o Centro de Assistência Técnica Autorizado mais próximo.

Aguarde alguns segundos entre o fecho e a reabertura da porta.

Apenas a assistência técnica está autorizada a substituir o dispositivo de iluminação. Contacte um Centro de Assistência Técnica Autorizado.

7.2 Substituir a lâmpada O aparelho está equipado com uma luz interior LED de longa duração.

8. DADOS TÉCNICOS 8.1 Ficha de informação do produto Marca comercial

Classe de eficiência energética

Consumo de energia em kWh por ano, com base 239 nos resultados de teste normalizados durante 24 horas. O valor real do consumo de energia de‐ penderá do modo de utilização do aparelho e da sua localização. Volume de armazenagem em litros, frigorífico

Volume de armazenagem em litros, Zona de es‐ trelas

Volume de armazenagem em litros, Zona de adega

Volume de armazenagem em litros, Vinho

Volume de armazenagem em litros, Total

Volume de armazenagem em litros, Congelador

Volume de armazenagem em litros, Comparti‐ mento refrigerado

Volume de armazenagem em litros, Outros com‐ partimentos Classificação de estrelas do compartimento do **** congelador ao maior volume de armazenagem (l) Temperatura de design dos outros compartimen‐ tos > 14 °C (°C), se existentes Sem gelo (S/N), Frigorífico

Sem gelo (S/N), Congelador

Segurança de corte de alimentação em h

Capacidade de congelamento em kg/24 h

Classe de climatização

SN-N-ST-T Temperatura ambiente mais baixa de utilização deste eletrodoméstico, em °C

Temperatura ambiente mais alta de utilização deste eletrodoméstico, em °C

Nível de emissão de ruído dB(A) re1 pW

Eletrodoméstico de encastrar S/N Não

A utilização deste eletrodoméstico é exclusiva‐

mente para o armazenamento de vinho S/N Não

8.2 Dados técnicos adicionais Altura

230 - 240 V Frequência

As informações técnicas encontram-se na placa de características, que está no exterior ou no interior do aparelho e na etiqueta de energia.

9. PREOCUPAÇÕES AMBIENTAIS Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o

símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
