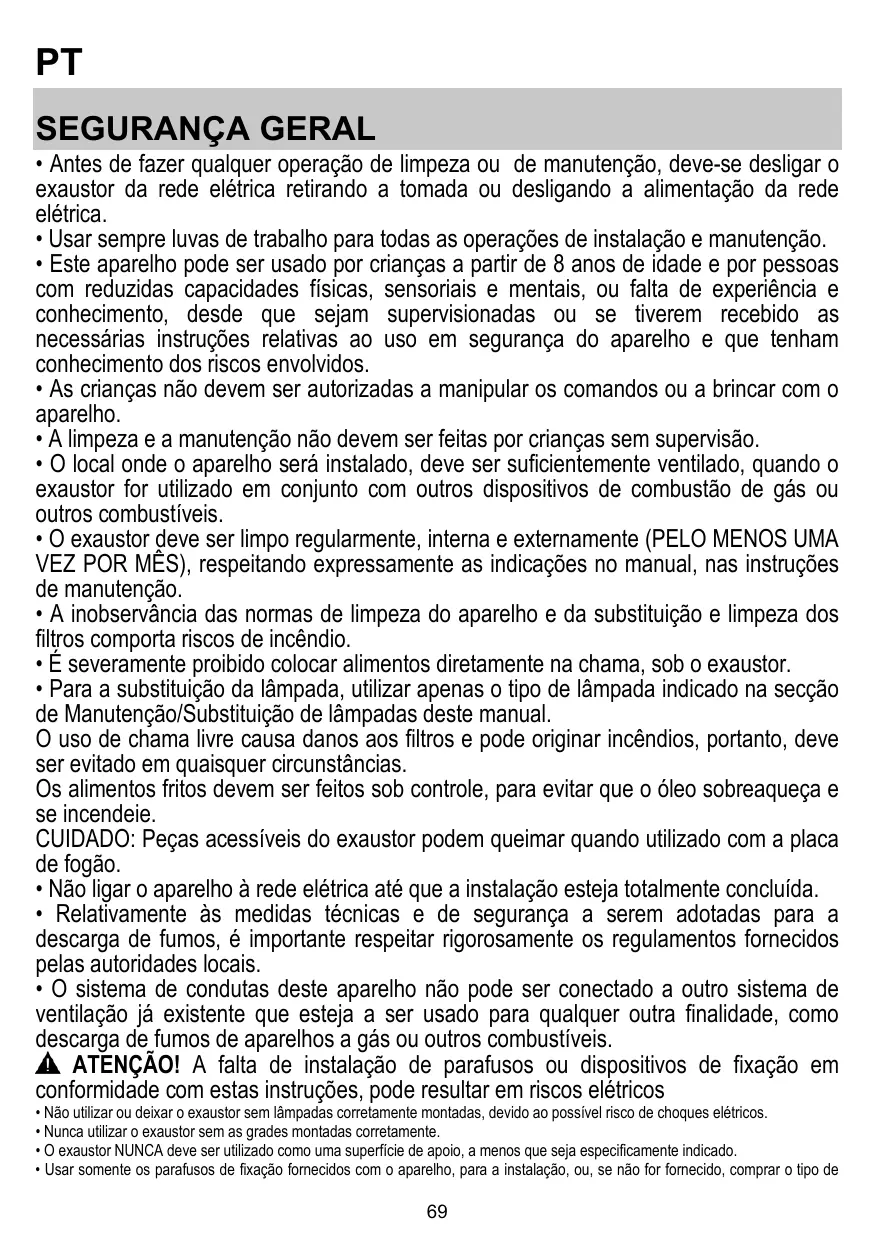

- Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

- Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

- Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.

- As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.

- À limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

- O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

- O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

- A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

- É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

- Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

- Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

- Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

- O sistema de condutas deste aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos

- Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

- Nunca utilizar o exaustor sem as grades montadas corretamente.

- O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.

- Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de

parafuso correto.

• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico qualificado.

ATENÇÃO! Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ativa automaticamente.

Manter as crianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇÃO: o aparelho não deve ser operado mediante um dispositivo externo ou através dum sistema de comando à distância separado.
Este aparelho não se destina ao uso profissional. Não utilizar o aparelho ao ar livre.
Para evitar o risco de ferimentos pessoais, o aparelho deve ser movido e instalado por duas ou mais pessoas.
A instalação - incluindo também quaisquer conexões para fornecimento de água (caso previsto) e as ligações elétricas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez concluída a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para evitar o risco de asfixia.

Não utilizar o aparelho quando estiver molhado ou descalço.

Nunca utilizar um aparelho de limpeza a vapor para limpar o aparelho - risco de choque elétrico.

O material de embalagem é 100% reciclável e está marcado com o símbolo da reciclagem

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras.
  Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
  • Leia cuidadosamente as instruções: apresentam importantes informações sobre a instalação, uso e segurança.
• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.
• A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.
  Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

⚠️ ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação

elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, ligue os cabos de acordo com a tabela seguinte:

Tensão da rede elétrica e frequência

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

SAÍDA DO AR

(para as versões apsirantes)

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (falange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado.
! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C).
! Evitar alterações drásticas da seção do tubo (diâmetro).
! Caso estas normas não sejam respeitadas a empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE ?

! O seu exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

⚠️ ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

⚠️ ATENÇÃO!

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Versão filtrante

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

COMANDOS

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

T1

T2

T3

T4

T5

T6

T1. ON / OFF velocidade 1
T2. ON / OFF velocidade 2
T3. ON / OFF Velocidade intensiva (boost) cronometrada em 5 min. depois volta à configuração anterior.
T4. ON / OFF Função "ZEN"
T5. ON / OFF Iluminação.
T6. Conexão Wi-Fi

Prima para ativar / desativar as funções WI-FI.

Esta função permite conectar o produto à Internet e monitorizar / controlar o exaustor remotamente através de um smartphone ou tablet.

Para utilizar a função WI-FI, é necessário ligar o aparelho à rede sem fios doméstica (Internet) seguindo o procedimento de configuração descrito nas instruções “MANUAL WI-FI”.

Nota: a tecla T6 acende-se com a luz intensa e as teclas T1 + T2 + T3 + T4 + T5 acendem-se com a luz ténue quando o exaustor é controlado remotamente.

Sinal de saturação dos filtros (visível por um curto período de tempo com o motor de aspiração desligado):

T1+T2= Necessidade de manutenção dos filtros de gordura
T3+T4= Necessidade de manutenção dos filtros de carvão

Nota: Este sinal está normalmente desativado, para ativá-lo, faça o seguinte:

Com o motor desligado e os sinais desligados, prima as teclas T3+T4 simultaneamente por mais de 3 segundos.

As teclas T3+T4 acendem-se brevemente a sinalizar que a ativação ocorreu.

Para desativar a função, repita a operação: as teclas T3+T4 lampejam brevemente para sinalizar que a desativação ocorreu

Redefinir sinais de saturação dos filtros

A reposição dos sinais SÓ é possível durante a sua visualização.

Filtros de gordura: Prima simultaneamente as teclas T1+T2 por mais de 3 segundos, as teclas apagam-se para sinalizar que a redefinição ocorreu.

Filtros de carvão: Prima simultaneamente as teclas T3+T4 por mais de 3 segundos, as teclas apagam-se para sinalizar que a redefinição ocorreu.

OPERAÇÃO "ZEN MODE"

Prima para ativar ou desativar o modo de extração "ZEN".

Esta função permite ativar uma velocidade de extração que oferece o equilíbrio ideal entre silêncio e eficiência de extração.

CONTROLO REMOTO / PROCEDIMENTO DE CONFIGURAÇÃO DA APLICAÇÃO "Whirlpool 6th Sense Live"

A aplicação Whirlpool 6th Sense Live permite acionar e controlar o aparelho à distância a partir de um dispositivo externo. Para emparelhar o aparelho com o controlo remoto, é necessário executar o procedimento de configuração da conectividade. Este procedimento é necessário para registar o aparelho e ligá-lo à rede doméstica. O procedimento de configuração deve ser executado apenas uma vez. Será necessário executá-lo novamente apenas no caso da alteração das propriedades do router (nome da rede, palavra-passe ou provedor de dados).

1.1 ANTES DE INICIAR O PROCEDIMENTO DE CONFIGURAÇÃO

1. Para executar o procedimento, é necessário dispor de: Um smartphone ou tablet com sistema operativo Android 7.0 (ou

superior) ou um iPad ou um iPhone com sistema operativo iOS 11 (ou superior); • um router Wi-Fi de 2,4 GHz b/g/n ligado à Internet (verifique com o smartphone ou o tablet se a intensidade do sinal da rede sem fios doméstica é boa na área do aparelho).

1. Descarregue e instale a aplicação gratuita Whirlpool 6th Sense Live no seu smartphone ou tablet Android ou no iPad / iPhone a partir da loja online. A aplicação fornecerá todas as instruções necessárias para o procedimento de instalação.

Se ainda não possui uma conta, crie uma e registe-se no serviço (subscrevendo os termos legais) para usufruir dos recursos disponíveis na aplicação.

1. Registe o próprio aparelho seguindo as instruções da aplicação. Para o procedimento de registo, será solicitado o código SAID (Smart Appliance IDentifier) indicado na etiqueta do aparelho. O código SAID é uma combinação de números e letras (10 caracteres). Anote aqui o código SAID do seu aparelho:

SAID .... .... .... .... .... .... ....

1.2 PREPARAÇÃO PARA A CONFIGURAÇÃO

• Antes de iniciar a instalação, ligue o router e verifique se o sinal da rede sem fios doméstica chega ao aparelho. Para verificar a intensidade do sinal Wi-Fi, use um tablet ou smartphone ligado apenas ao router Wi-Fi, desative todas as outras conexões e aproxime o dispositivo ao aparelho. Abra uma página qualquer da Internet num navegador e verifique se foi descarregada rápida e corretamente. Se a conexão à Internet da habitação estiver a funcionar corretamente, mas a página não for descarregada, pode ser necessário instalar um dispositivo de extensão Wi-Fi (não fornecido com o aparelho).
• Se o router suportar WPS 2.0 (ou versões seguintes), siga o procedimento de configuração automática para ligar o aparelho ao router. Se o router não suportar WPS, siga o procedimento de configuração manual.

Siga as instruções da aplicação Whirlpool 6th Sense Live que aparecem no tablet ou no smartphone para ligar o aparelho à própria rede Wi-Fi.

Ou execute um dos procedimentos de conexão automática ou manual descritos nos parágrafos seguintes.

1.2.1 INSTRUÇÕES PARA CONFIGURAÇÃO AUTOMÁTICA (PRIMEIRA UTILIZAÇÃO) - MÉTODO WPS

Este procedimento só pode ser utilizado se o router suportar WPS 2.0 (ou versões seguintes)

1. No aparelho, ative o processo de reconhecimento premindo o botão de conectividade durante três segundos (é emitido um sinal acústico de confirmação). O aparelho é configurado no modo de "procura" de uma rede local. O ícone de conectividade no aparelho começa a lampejar rapidamente.
2. No router sem fios, prima a tecla WPS para estabelecer uma conexão entre os dois produtos. No router começa a lampejar uma luz piloto.
3. Quando o aparelho se conecta ao router local, o ícone do Wi-Fi começa a lampejar mais lentamente (este recurso não é suportado por todos os aparelhos).
4. O aparelho tenta ligar-se ao sistema back-end. O ícone de conectividade permanece ligado em modo fixo. Se o ícone do Wi-Fi não parar de lampejar após alguns minutos, significa que o aparelho não conseguiu estabelecer uma conexão com a rede doméstica através do WPS. Tente repetir o procedimento e, caso não consiga, use o procedimento de configuração manual.
5. O procedimento de conexão com a rede Wi-Fi pode ser interrompido premindo a tecla de conectividade.

1.3 DESATIVAÇÃO / ATIVAÇÃO DA CONECTIVIDADE WI-FI

Para desativar a conexão do aparelho à rede Wi-Fi, prima a tecla de conectividade durante 5 segundos (será emitido um sinal acústico de confirmação). O ícone de Wi-Fi no visor do aparelho deve apagar-se.

Para reativar a conexão Wi-Fi do aparelho, prima a tecla Wi-Fi no produto.

Depois de configurada a conexão, é possível desativá-la e desligar o aparelho da rede Wi-Fi premindo a tecla de conectividade durante 10 segundos (serão emitidos dois sinais acústicos de confirmação, o primeiro após 5 segundos e o segundo após 10 segundos).

O ícone de Wi-Fi no visor do aparelho deve apagar-se.

Para religar o aparelho à rede Wi-Fi doméstica, siga o procedimento descrito na secção "Preparação para a configuração".

2 INSTRUÇÕES PARA A CONFIGURAÇÃO MANUAL (PRIMEIRA UTILIZAÇÃO) - MÉTODO MICRO ACCESS POINT

Este procedimento utiliza a tecnologia Micro Access Point e pode ser utilizado com os routers que não suportam WPS.

1. Antes de iniciar o procedimento de configuração, anote o nome (SSID) e a palavra-passe da rede sem fios doméstica e o código SAID do aparelho. Estes dados serão necessários durante o procedimento de instalação.

2. Ligue o router, verifique se a conexão à Internet está ativa e ligue o seu smartphone / tablet à sua rede Wi-Fi.

3. No aparelho, ative o processo de reconhecimento premindo a tecla de conectividade durante 5 segundos (serão emitidos dois sinais acústicos de confirmação, o primeiro após 3 segundos, o segundo após 5 segundos) • o ícone da rede Wi-Fi deve começar a lampejar no interface do aparelho.
4. Digitalize o código QR mostrado na etiqueta aplicada no aparelho; neste momento, a aplicação Whirlpool 6th Sense Live fornecerá instruções detalhadas para executar o procedimento. Nota: Em algumas circunstâncias, a aplicação pode solicitar que especifique o tipo de aparelho: nesse caso, selecione Exaustor
5. Depois de estabelecida a conexão, o ícone do Wi-Fi no aparelho deve parar de lampejar e ficar acesso de modo fixo. Caso contrário, desligue e religue o aparelho da fonte de alimentação e repita o procedimento.
6. O procedimento de configuração está terminado.

1.4 CONTROLO REMOTO / UTILIZAÇÃO DIÁRIA

Esta função é implementada apenas em alguns tipos de aparelhos.

1. Verifique se o router está ligado e conectado à Internet.
2. Verifique se a luz piloto do estado da conexão Wi-Fi no visor do produto está acesa em modo fixo.

3. A aplicação Whirlpool 6th Sense Live permite controlar o aparelho remotamente; em particular, oferece a possibilidade de:

4. controlar o aparelho e ativar várias opções, mesmo quando estiver fora de casa.

5. aceder a funções adicionais, como por exemplo o modo Smart Energy.
6. otimizar o consumo de energia, por exemplo, aproveitando os horários mais convenientes.
7. aceder a mais informações sobre a utilização do aparelho.
8. verificar o estado do aparelho e qualquer necessidade de manutenção (por exemplo, substituição de filtros).
9. Sincronize o exaustor com a placa e o forno pirolítico compatíveis, permitindo ao aparelho ativar-se de forma totalmente automática

1.5 IDENTIFICAÇÃO RÁPIDA DO ESTADO DE CONEXÃO DO APARELHO

Se a luz piloto do estado da conexão Wi-Fi no visor do aparelho lampejar rapidamente, significa que o aparelho está a tentar conectar-se com o router. Se, por outro lado, lampejar lentamente, significa que o aparelho está ligado ao router, mas não pode conectar-se à Internet (por exemplo, porque a rede ADSL não está a funcionar); alguns tipos de aparelhos não suportam o lampejar a diferentes velocidades.

Se a luz piloto estiver acesa em modo fixo, significa que o aparelho está ligado à Internet e ao sistema da nuvem da Whirlpool.

1.6 PERGUNTAS FREQUENTES SOBRE A CONEXÃO Wi-Fi

Quais os protocolos Wi-Fi que são suportados?

O adaptador Wi-Fi instalado suporta a conectividade Wi-Fi b/g/n para os países europeus.

Quais as configurações a configurar no software do router?

Para o router são pedidas as seguintes configurações: 2,4 GHz habilitado, Wi-Fi b/g/n, DHCP e NAT ativados.

Qual É a versão do WPS suportada?

WPS 2.0 ou versões posteriores. Consulte a documentação do router.

Há diferenças entre os smartphones (ou tablets) Android e iOS?

Não há diferenças, pode indiferentemente usar qualquer um dos sistemas operativos.

É possível partilhar a ligação de dados móvel através do telemóvel em vez de um router?

Sim, mas os serviços em nuvem foram concebidos para dispositivos com conexão permanente.

Como se pode verificar se a conexão doméstica à Internet está operativa e a funcionalidade sem fios está habilitada?

É possível procurar o próprio dispositivo inteligente na rede. Antes de tentar, desabilite todas as outras conexões de dados.

Como se pode verificar se o aparelho está ligado à própria rede Wi-Fi doméstica?

Aceda à configuração do router (consulte o manual do router) e verifique se o endereço MAC do aparelho está presente na lista de dispositivos sem fios ligados.

Onde se pode encontrar o endereço MAC do aparelho?

Diretamente no aparelho:

procure a etiqueta que contém os endereços SAID e MAC.

O endereço MAC é composto por uma combinação de números e letras que começa com "88:e7".

Como se pode verificar se a funcionalidade sem fios do aparelho está ativada?

Usando o smartphone ou o tablet, controle na aplicação Whirlpool 6th Sense Live se a rede do aparelho está visível e ligada à nuvem.

O que pode impedir que o sinal chegue ao aparelho?

Verifique se os dispositivos ligados não ocupam totalmente a largura de banda disponível.

Verifique se o número de dispositivos habilitados para conexão Wi-Fi não excede o limite máximo suportado pelo router.

Qual deve ser a distância entre o router e o aparelho?

Normalmente, o sinal Wi-Fi tem uma potência suficiente para cobrir algumas salas, mas o alcance real depende muito do material das paredes. É possível verificar a potência do sinal aproximando o smartphone ou o tablet ao aparelho.

O que se pode fazer caso a conexão sem fios não chegue ao aparelho?

É possível utilizar dispositivos específicos para estender a cobertura da rede Wi-Fi doméstica, por exemplo, pontos de acesso, repetidores de Wi-Fi e pontes de Power-line (não fornecidos com o dispositivo).

Onde se pode encontrar o nome e a palavra-passe da rede sem fios?

Consulte a documentação do router. Normalmente, no router é anexada uma etiqueta contendo as informações necessárias para aceder à página de configuração usando um dispositivo conectado.

O que se pode fazer se o router usar o canal Wi-Fi dos vizinhos?

Force o router a usar o canal Wi-Fi da sua habitação.

O que se pode fazer no caso da luz piloto do estado da conexão continuar a lampejar lentamente e não ficar acesa em modo fixo, ou caso não se consiga estabelecer uma conexão estável com o router doméstico?

É possível que o aparelho se ligue ao router, mas não consiga aceder à Internet. Para ligar o aparelho à Internet, verifique as configurações do router e / ou da linha.

Configurações do router: O NAT deve estar ativo, a Firewall e o DHCP devem estar configurados corretamente. Tipos de criptografia suportados para as palavra-passes: WEP, WPA, WPA2. Se desejar usar um tipo diferente de criptografia, consulte o manual do router.

Configurações da linha: se o provedor do serviço de Internet estabeleceu o número de endereços MAC que podem ligar-se à Internet, pode acontecer não se conseguir ligar o aparelho à nuvem.

O endereço MAC é um identificador exclusivo e é diferente para cada dispositivo. Será preciso solicitar ao provedor o procedimento a seguir para ligar à Internet outros dispositivos que não sejam computadores.

Como se pode verificar se os dados estão a ser transmitidos?

Após configurar a rede, desligue o aparelho, aguarde 20 segundos e ligue-o novamente: verifique se a aplicação mostra o estado do interface do utilizador do aparelho.

Algumas configurações levam vários segundos para aparecer na aplicação.

Pode-se alterar a conta Whirlpool 6th mantendo os aparelhos conectados?

É possível criar uma nova conta, mas deve lembrar-se de revogar a associação dos aparelhos à conta antiga antes de associá-los à nova.

O que se deve fazer caso se mude de router?

É possível manter os mesmos parâmetros de configuração (nome e palavra-passe da rede) ou apagar as configurações anteriores do aparelho e repetir o procedimento de configuração.

MANUTENÇÃO

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Manutenção dos filtros anti-gordura

O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do filtro a carvão

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo que se possui – indicar esta necessidade).

NÃO pode ser lavado ou regenerado.

Montagem:

Coloque o gancho do filtro de carvão ativo, primeiro na parte de trás da lingueta metálica do exaustor e depois na parte dianteira com os dois botões.

Desmontagem:

Remova o filtro de carvão ativo rodando 90° os botões que o fixam ao exaustor.

Substituição das lâmpadas

O exaustor é fornecido com um sistema de iluminação baseado na tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para substituir, contactar o serviço de assistência técnica.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efectuar seguintes controlos simples:

• Se o exaustor não funcionar:

Verificar que:

• não há interrupção de corrente.
• foi seleccionada uma velocidade.

• Se o exaustor tiver uma performance fraca:

Verificar que:

• A velocidade do motor seleccionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogão é suficientemente arejado para permitir uma tomada de ar.
• O filtro de carvão não está gasto (exaustor em versão filtrante).

• Se o exaustor desligar durante o funcionamento normal:

Verificar que:

• não há interrupção de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	do tubo de escape (cm)
62-11471-114	89,8	45,5	15
[CBXW]62-11471-114	59,8	45,5	15

CE

Componentes não fornecidas com o produto.

Pode transferir as Instruções de Segurança, o Manual do Utilizador, a Ficha do Produto e os Dados Energéticos:

• Visitando o nosso website docs.whirlpool.eu
• Utilizando o código QR
• Em alternativa, contacte o nosso Serviço Pós-venda (através do número de telefone contido no livrete da garantia). Ao contactar o nosso Serviço Pós-Venda, indique os códigos fornecidos na placa de identificação do seu produto.

SAID .... .... .... .... .... .... ....

1.2 VALMISTELU KONFIGUROINTIA VARTEN

SAID .... .... .... .... .... .... ....

1.2 FORBEREDELSE TIL KONFIGURASJON

SAID .... .... .... .... .... .... ....

1.2 FOREBEREDELSE TIL KONFIGURATION

SAID .... .... .... .... .... .... ....

1.2 PRÍPRAVA KONFIGURÁCIE

SAID .... .... .... .... .... ....

SAID .... .... .... .... .... .... ....

1.2 PREGĂTIRE PENTRU CONFIGURARE
