Tipo de produto	Fogão misto a gás e elétrico
Marca	AIRLUX
Modelo	AV685HBK
Número de queimadores a gás	4 queimadores: 1 rápido (3000 W), 1 semi-rápido (1650 W), 1 auxiliar (1000 W), 1 tripla coroa (3500 W)
Placa elétrica	1 placa Ø145 mm, 1500 W
Alimentação a gás	G20 (20 mbar), G25 (25 mbar), G30 (28-30 mbar), G31 (37 mbar)
Alimentação elétrica	230 V ~ 50 Hz
Potência total	Gás: 9150 W (máx), elétrico: 1500 W
Classe de instalação	Classe 3 (embutível)
Material do tampo	Vidro esmaltado
Acendimento	Automático com válvula de segurança
Dimensões da abertura de embutir	Largura: 560 mm, Profundidade: 480 mm (conforme modelo)
Distância mínima das paredes	50 mm
Distância mínima do armário de parede	760 mm
Tipo de gás compatível	Gás natural (G20/G25) ou GLP (G30/G31)
Diâmetro recomendado das panelas	Auxiliar: 10-14 cm, semi-rápido: 16-18 cm, rápido: 20-22 cm, tripla coroa: 24-26 cm
Limpeza	Tampo de vidro: esponja e água com sabão; queimadores e grelhas: laváveis na máquina de lavar louça
Segurança	Válvula de segurança termopar, parada automática do gás em caso de extinção
Adaptação ao tipo de gás	Possível substituindo os injetores e ajustando o bypass (kit fornecido)
Dispositivo de ventilação necessário	Exaustor ou ventilador externo
Peso	Aproximadamente 12 kg (estimativa)

Perguntas frequentes - AV685HBK - AV685HBK AIRLUX

Como instalar o fogão AV685HBK?

A instalação deve ser realizada por pessoal qualificado. Corte uma abertura na bancada nas dimensões indicadas no manual (aproximadamente 560x480 mm). Aplique a vedação fornecida e fixe o fogão com os ganchos. Assegure ventilação suficiente e uma conexão de gás conforme as normas vigentes.

Quais tipos de gás são compatíveis com este modelo?

O modelo AV685HBK é compatível com gás natural (G20 e G25) e GLP (G30 e G31). A pressão de serviço deve corresponder às indicações da etiqueta. Para mudar de gás, os injetores e o bypass devem ser substituídos.

Como limpar a placa de vidro?

Use uma esponja macia com água e sabão ou detergente leve. Evite produtos abrasivos ou corrosivos. Limpe imediatamente manchas de limão, tomate, vinagre ou leite para evitar danificar o esmalte.

Por que a chama se apaga após alguns segundos?

Isso pode ser devido ao acúmulo de sujeira na sonda de segurança (termopar) ou a um ajuste incorreto do bypass. Limpe a sonda com um pano seco. Se o problema persistir, verifique o ajuste do mínimo da chama.

O que fazer se um queimador não acender?

Verifique se o botão é pressionado por tempo suficiente (cerca de 10s para modelos com segurança). Limpe o eletrodo de acendimento e a sonda. Em caso de falta de eletricidade, acenda o queimador com um fósforo.

Posso usar panelas de qualquer diâmetro?

Não, o diâmetro da panela deve ser adequado à potência do queimador. Use panelas com diâmetro entre 10 e 26 cm conforme o queimador. Uma chama que ultrapassa o fundo da panela é perigosa e desperdiça gás.

Como adaptar o fogão ao GLP?

Substitua os injetores (bicos) pelos fornecidos no kit de conversão. Consulte a tabela de características técnicas para o diâmetro do injetor correspondente. Em seguida, ajuste o parafuso bypass em cada torneira (para GLP, aperte-o completamente).

Como limpar os queimadores e as grelhas?

Os queimadores e as grelhas podem ser removidos. Limpe-os com uma esponja e água com sabão. As grelhas podem ir à máquina de lavar louça. Após a limpeza, certifique-se de que os canais da chama não estão obstruídos e que a sonda e o eletrodo estão limpos.

A placa elétrica aquece rapidamente?

Sim, a placa elétrica de 1500 W aquece rapidamente. Use as posições 1 a 6 conforme o tipo de cozimento. Nunca deixe a placa ligada sem panela e desligue-a alguns minutos antes do fim do cozimento para economizar energia.

O que fazer em caso de cheiro de gás?

Corte imediatamente o fornecimento de gás, não use interruptores elétricos, abra as janelas e evacue o ambiente. Contacte o serviço de gás ou um instalador qualificado. Verifique a vedação das conexões com água e sabão.

MANUAL DE UTILIZADOR AV685HBK - AV685HBK AIRLUX

instrukções de uso e manutenção

Antes de instalar e'utilizar o aparecido convidamo-lo a ler este manual de instruções. É muito importante conservar omanual jusqu do aparecido para qualquer futura consulta. Se este equipamento for vendido oucedido a terreiros, certifique-se que o novo uso autorise recebe o livre de instruções)?em, para que este possa'aprender a funcionar com o aparecido. Este manual destinase-se a mesas de encastrar da 3 classe.

ESTE APARELHO ESTÁ DE ACORDO COM AS SEGUIENTES DIRECTIVAS:

EEC 2009/142/CE (Gás)

2006/95/CE (Baixa voltagem)

EEC 2004/108/CE

EEC 89/109

(Contacto com os alimentos)

• A instalação deve ser executada por pessoal competente e credenciado quando a regulamento é vigor.
• Este aparecido não se destina à'utilização por pessoas (incluindo as crianças) com capacidades psíquicas ou motoras reduzidas, ou que não tenham experiência e conheçimento, a não ser que sejam supervisionadas ou instruções para a'utilisation do aparecido por uma pessoa responsavel pela segurarça delas.
• As crianças devem ser mantidas sob vigilência para impedir que brinquem com o aparelho.
• Vigiar as crianças durante todo o tempo deestrumentamento do aparelho,cioidando para que não estejam na sua vizinhanca e que não toqueim na superficie antes da mesma estar totalmente arrefecida.
• Antes de alimentar o aparecido, verificar se o mesmo está correctamente regulado para a familia de gás disponible (ver parágrafo "instalação").
• Antes de qualquer manutenção ou limpezaletal a ficha do aparelho da tomada eletrica e deixa-lo arrefecer.
• Assegurar-se de que existe uma boa circulacao de ar em torno do aparelho a gás. Uma má ventilação produz carência de oxigénio.
• No caso de uma utilização intensa e prolongada do aparecido pode ser necessário um arejamento suplementar, por exemplo, Abrindo uma janela ou augmentando a potência de aspiração mecânica, se existir.
• Os produits da combustão devem ser evacuados para o exterior atraves de um "pano de chaminé" ou de um ventilador, se tal for permitido (ver parágrafo "instalação").
• Para eventuels intervenções ou modifies dirigir-se a um Centro de Assistência Tecnica autorizzato e exigir peças de substituição originais.

ATENÇA:

O fabricante declina toda a responsabilitadne no caso de eventuais danos em pessoas e bens, provocados por una instalacao Incorrecta ou por um uso improprio, errado ou irracional do aparelho.

MODELO

1 3 8	5 1 8	2 3 8
4 1 3 8	1 3 8	1 3 8
2 2 3 8	3 4 2	1 1 8
1 Queimador rápido de 3000 W 2 Queimador semi-rápido de 1650 W 3 Queimador Auxiliar de 1000 W 4 Triplo queimador de 3500 W 5 Placa eléctrica de 1500 W 8 Manipulo de commando do queimador o placac.	2 2 3 8	2 2 3 8

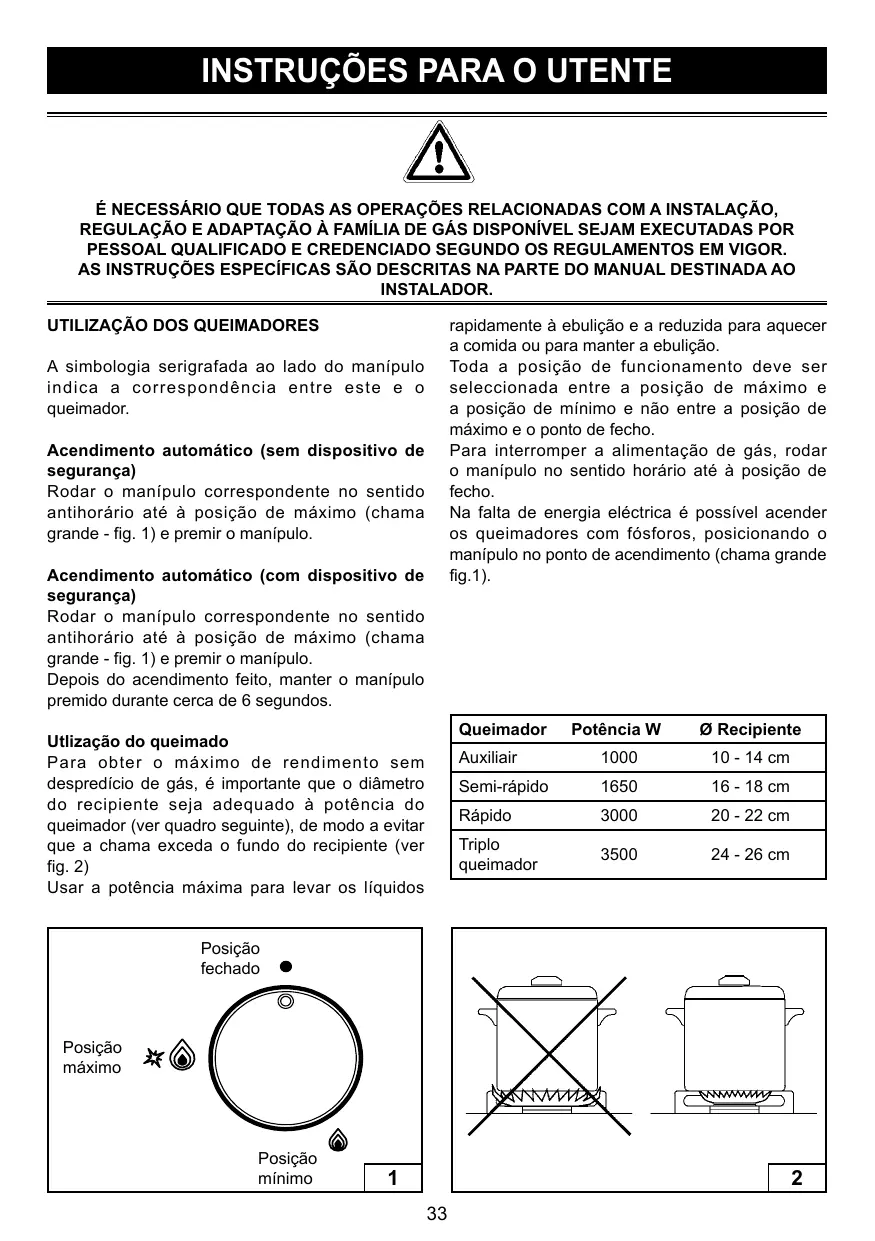

INSTRUÇÉS PARA O UTENTE

É NECESSÁRIO QUE TODAS AS OPERações RELACIONADAS COM A INSTALLação, REGULAÇÃO E ADAPTAÇÃO À FAMILIA DE GÁS DISPONÍVEL SEJAM EXECUTADAS POR PESSOAL QUALIFICADO E CREDENCIADO SEGUNDO OS REGULAMENTOS EM VIGOR. AS INSTRUÇões ESPECÍCAS SÃO DESCRIVAS NA PARTE DO MANUAL DESTINADA AO INSTALADOR.

UTILIZACAO DOS QUEIMADOS

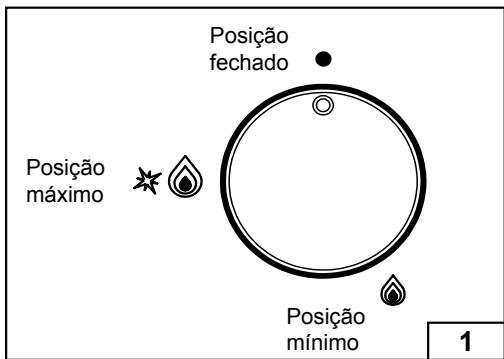

A symbologia serigrafada ao lado do Manipulo indica a correspondencia entre este o queimador.

Acendimento automatico (sem disposicao de seguranca)

Rodar o Manipulo correspondente no sentido antihorário até à posicao de maior (chama grande - fig. 1) e premir o Manipulo.

Acendimento automatico (com disposito de segurarca)

Rodar o Manipulo correspondente no sentido antihorário até à posicao de maior (chama grande - fig. 1) e premir o Manipulo.

Depois do acendimento feito, manter o Manipulo premido duranteriba de 6 seguntos.

Utilização do queimado

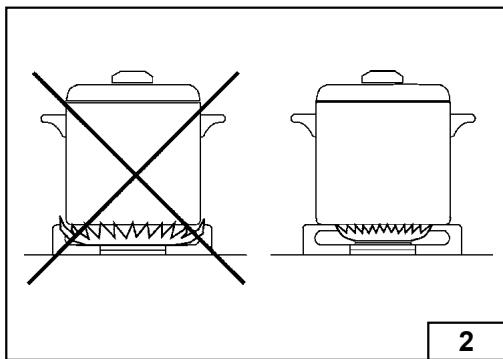

Para obter o máximo de rendimento sem despredicção de gás, é importante que o diâmetro do recipienté está adequado à potência do queimador (ver quadro segunte), de modo a fazer que a chama excessa o fundo do recipienté (ver fig. 2)

Usar a potência Tmaxa para levar os liquidos

rapidamente à ebulência e a reduzida para aquecer a comida ou para fazer a ebulência.

Toda a posicao de functiimento deve ser selecionada entre a posicao de maximo e a posicao de minimum e não entre a posicao de maximo e o punto de fecho.

Para interromper a alimentação de gás, rodar o Manipulo no sentido horário até a posicao de fecho.

Na falta de energia eléctrica é possivel acender os queimadores com fósforos, poscionando o Manipulo no punto de acendimento (chama grande fig.1).

Queimador	Potência W	Ø Recipiente
Auxiliair	1000	10 - 14 cm
Semi-rápido	1650	16 - 18 cm
Rápido	3000	20 - 22 cm
Triploqueimador	3500	24 - 26 cm

INSTRUÇÉS PARA O UTENTE

Advertência

• Vericar sempre se o Manipulo está na posicao de "fechado" (ver fig.1) quando o aparecido não está em funcaoamento.
• No caso de extinção accidental da chama o disposito do segurar, antes de outros seguros, interromperá automaticamente o fluxo de gás. Para restabelecer o acendimento, levar o Manipulo ao ponto de acendimento (chama grande - fig. 1).

• Durante a cocção com gordura ou oleo redobrar a atençao sobre os mesmos pais, quando sobraquecidos, poder inflamar-se.

• Não utilizes "spray" nas proximas do aparecido quando this é emFUNICamento.

• Não devem ser colocadas, sobre o queimador, recipientes instáveis ou deformadas para fazer acidentes tais como entornar ou transborder.
• Assegurar-se de que a asa do recipiente está posicionada correctamente.
• Quando se acender o queimador, verificar se a chama está regulada e baixa-la ou apagá-la sempre antes de retiring o recipienthe.

DISCO ELECTRICO

O disco electrico é commandado por um interruptor de sete posções, e para ligar o disco basta rodar o Manipulo em qualquer dosinous sentidos.

A luz piloto vermelha manter-se-á acesa quando o disco estiver em funciona.

Seguidamente alertamos para algunos pontos, para uma boa'utilisation dos discos electricos.

Avisos

• Use unicamente tachos comundo plano, de preferencia termico,de preferencia de diametro igual ou pouco maior ao do disco.
• Não ligue o disco sem ter um tacho em cima do mesmo.

• Não cozinhe nenhum alimento directamente no discoelectrico.

• Desligue o disco somegns minutos ante de acabar o cozinhado.

• Depois de utiliser o disco electrico durante um prolongado espoço de tempo, este fica muito quente, por isto não toque nunca no disco, nem ponha nenhum objecto.
• Para maior duração do disco, este deve ser limpo com produits apropriados que deverá comprar em lojas da especialidade.

NB. quando ligar o disco electrico convem fazê-lo na posicao n^1 , durante 30 minutos, para eliminar residuos de oleo e material de conservacao que o disco tem por ser novo.

NUMERO	ACQUECIMENTO	TIPO DE COZINHADO
0	Desligado
1	Muito baixo	Para aquecer algumas quant. Liquidos
2	Baixo	Para aquecer médias quant. Liquidos prepar molhos, e cremes longos.
3	Morno	Paradescendingel alimentos, fazer estufados em pouca fervura
4	Médio	Para cozinhados que necessitam fervura como carnes ou peixe
5	Quente	Para assados, grelhados e estufados
6	Muito quente	Para grandes fervidas

INSTRUÇÉS PARA O UTENTE

LIMPEZA

Antes de qualquer operacao, desligar o aparelho da rede de alimentacao electrica.

Não utilizem máquinas de lavar a vapor para limpar o aparelho.

Aconseha-se a actuar sempre com o aparelho frio.

Partes esmaltadas

As partes esmaltadas devem ser lavadas com um pano humido em saponária ou detergente não abrasivo.

Não use nunca produits abrasivos ou corrosivos neatlimpeza.

Partes em inox

As partes em inox poderão escurecer, se em contacto com água muito calcária ou detergentes abrasivos por um longo periodo de tempo.

Devem ser limpas com um pano humido em saponaria e secas com um pano macio.

Para manter o brinho utilizear periodicamente Produtos químicos apropriados, que se encontrar à vend.

Queimadores e grelhas

Estas peças podem ser retradas para facilitar a limpeza. Os queimadores devem ser lavados com uma esponja e um produto saponário ou com detergente leve, bem enxutos e colocados nos seuis alojamentos. Verificar se os canais dos espalhadores não está obstruções.

Verificar se o termopar do disposito do segurar e a vela de acendimento está sempre bem limpos para garantir um functiamento optimazo.

As grelhas poder ser lavadas naquina de lavar louça.

Torneiras de gás

A eventual lubrificacao das torneiras deveser executada exclusivamente por pessoalespecializzato.

No caso de endurecimiento anomal do funciona das torsneas de gás contactar o Servço de Assistência.

Montagem da mesa de encastrar

O aparelho é construído para ser encastrado num molev resistente ao calor.

As paredes dos moveris devem ser resistentes a uma temperatura de 65^ . acima da temperatura ambiente, segundo a norma europeia EN 30 335-1-2-3.

O aparelho é do tipo "Y", ou pode ser instalado com uma parede lateral, à direita ou à esquerda do fogão

Evitar a instalação do aparecido na proximidade de materiais inflamáveis, como cortinados, esfregões, etc.

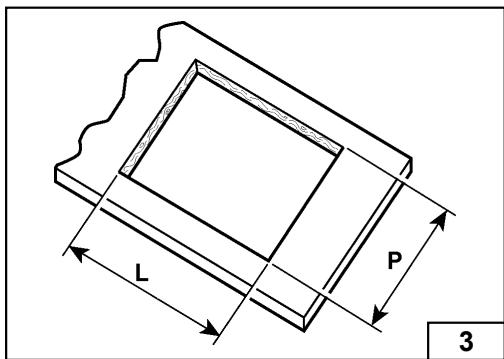

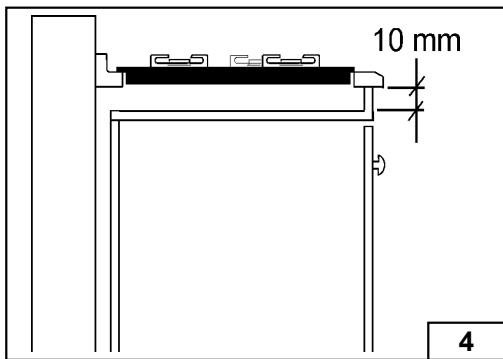

Fazer uma abertura no plano do mover com as dimensoes indicadas na figura 3 respeitando uma distência de, pelo menos, 50mm do bordo do aparelho até às paredesAdjacentes.

A eventualpresencedeumasuspencao sobre amesa de travailho,deveprever-seuma distancia minima do topo de 760~mm

Aconseha-se a isolar o aparelho do móvel que o suporta com um separator deixando um espaço de depressão com, pelo menos, 10 mm (ver fig. 4). Este aparelho é da classe 3.

MODELO	L (mm)	P (mm)
290	270	480
600 - 700	550	480

Fixação da mesa de encastrar

Todas as mesas são providas de uma guarência especial.

• Retirar as grelhas e os queimadores da mesa.

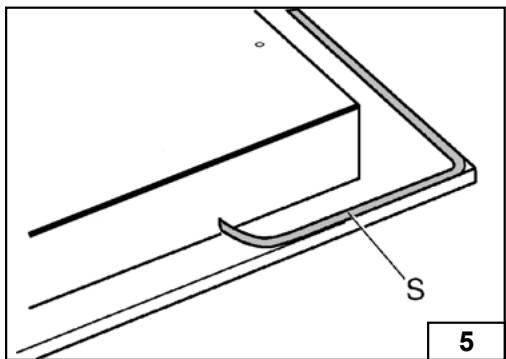

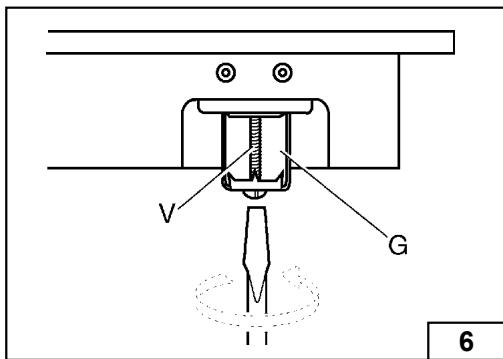

• Virar o aparelho e estender ao longo do bordo exterior do vidro a guar{niao S (ver fig. 5).
• Inserir e posicaoar a mesa de encastrar na abertura feita no molev e bloquea-la com os parafusos V nos ganchos de fixacao G (ver fig. 6).

Local de instalacao

Este aparecido não possui dispositivo de evacuação dos produits da combustão. É necessário, por isto, evacuar these produits para o exterior utilizinguna conduita de evacuação ou um ventilador que entre em funcaoamento todas as vezes que se utilize o aparecido.

O local onde se instala o aparelho deve ter um fluxo natural de ar para regular a combustao do gas e para ventilacao do local. O volume de ar necessario nao deve ser inferior a 20m^3

O fluxo de ar deve entrada pela abertura permanente feita na parede do local comunicando com o exterior.

A ventilação do local deve respeitar os requisitos da norma en vigor.

A abertura deve ter uma sequcao minima de 200cm^2

Ligação do gás

Assegurar-se de que o aparelho está preparado para a familia de gás disponible, verificando a placá de caracteristicas existente no aparelho.

Efectuar as operações de acordo com as instruções descritas no parágrafo "transformações de gás e regulações" para a eventual adapção aos differentes gases.

O aparelho deve ser ligado à rede de gás'utilizando tubo metalico rígido ou tubo flexivel de aço inox de acordo com as normas aplicáveis.

A ligação de entrada de gás do aparelho é roscada, G1/2, macho, cilindrica.

A ligação não deve provocar solicitações na rampa de gás.

Terminada a instalação, verificar as eventuais fugas com um produitsaponário.

Ligação eletrica

A ligaçao à rede eletrica deve ser executada por pessoal qualificado e credenciado de acordo com os regulamentos em vigor.

A tensão da instalação eletrica deve corresponder à指示a na placac de caracteristicas existente no aparecido.

Verificar se a instalação électrique possui um eficaz circuito de terra de acordo com os regulamentos em vigor. A medicacao da terra é obligatoria.

Se o aparecido estiver desprovido de ficha, montar no cabo de alimentação uma ficha normalizada.

Para a ligação directa à rede, é necessário instalar um dispositalo que garanta a desconexão electrolytica, com uma abertura dos contactos que permit a desconexão completenessa nas condições da categoria de sobretensão III, em conformidade com as regras de instalacao.

Substituição dos injectores

Se o aparelho estiver preparado para una familia de gás不一样 daquela que está disponible é necessario substituir os injectores dos queimadores.

A seleção dos injectores para substituir devessei feita de acordo com o indicado no quadro "characteristicas tínicas".

• Retirar a grelha e o queimador.

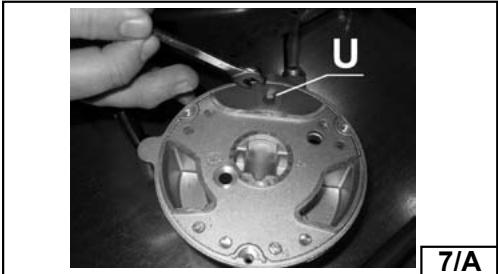

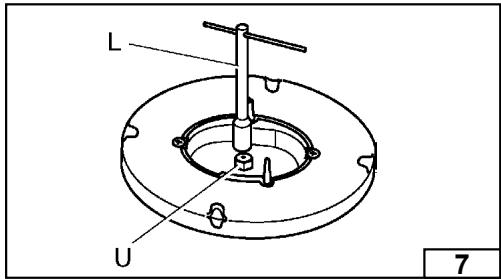

• Com uma chave recta L desapentar o injector (ver fig.7 - 7/A) e substitui-lo polo correspondente.
• Apertar energeticamente o injector.

MANUTENÇAO

Substituição do cabo de alimentação

No caso de substituição do cabo de alimentação, deve utilizes-se um cabo do tipo H05VV-F ou H05RR-F com a secção de 3 × 0.75 ~mm^2 por version 4 gas e 3 × 1 ~mm^2 por version mixta. A ligação à placá de bornes deve ser feita como se ilustra na figura 9.

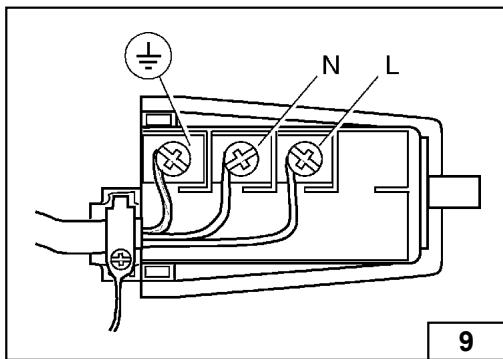

cabo L castanho

cabo N azul

cabo verde-amarelo

(fase)

(neutro)

(terra)

RegULAÇÃO do queimador

A regulação do minimo deve ser sempre correcta e a chama deve permanecer acesa com passagens brucas do maior ao minimo. S isto se não verificar, é necessário regular o minimo do seguito modo:

• Acender o queimador.
• Rodar o Manipulo até à posicao de-minimo (chama pequena).
• Retirar o Manipulo da torneira ou do dispositoivo de segurarça.

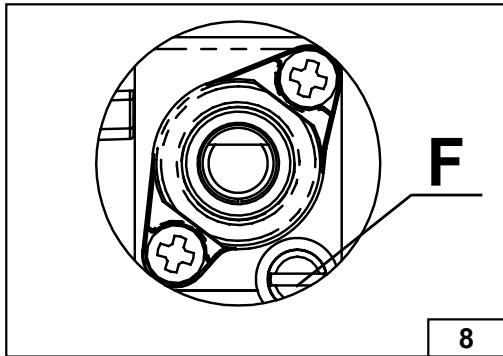

• Introduzir uma chave de fendas C no furo F da torneira (ver fig. 8) e rodar o parafuso "by-pass" até uma regulação correcta do minimo.

Para queimadores que funciona am gás G30 o parafuso "by-pass" deve ser apertado completeness.

QUADRO DE CARACTERÍSTICAS TÉCNICAS

QUEIMADORES		FAMILIA DE GÁS	PRESSão DE FUNCIONAMENTO mbar	CAUDAL		DIAMETRO DO INJECTOR 1/100 mm	DIAMETRO "BY-PASS" TORNEIRA 1/100 mm	POTÊNCIA (W)
N°	TIPO			g/h	L/h			Max.	Min.
1	RÁPIDO	G30	28-30	218	-	87	42	3000	950
		G31	37	214	-	87	42	3000	950
		G20	20	-	286	129	Reg.	3000	950
2	SEMI-RÁPIDO	G30	28-30	120	-	65	31	1650	600
		G31	37	118	-	65	31	1650	600
		G20	20	-	157	97	Reg.	1650	600
3	AUXILIAIR	G30	28-30	73	-	50	27	1000	450
		G31	37	71	-	50	27	1000	450
		G20	20	-	95	77	Reg.	1000	450
4	TRIPLO QUEIMADOR	G30	28-30	255	-	94	60	3500	2100
		G31	37	250	-	94	60	3500	2100
		G20	20	-	334	141	Reg.	3500	2100

Este produits está em conformidade com a Directa da Uniao Europeia 2002/96/CE.

O*simbolo do caixote de lixo barrado com una cruz aplicado no aparelho indica que o produit, no fim da sua vida uyil, por ter de ser tratado separamente do lixo domestico, deve ser entrega a um centro de recolha selectiva para aparelhagens electricas e electronasas ou devolvido ao revendedor no momento da compra de uma aparelhagem equivalente.

Outilizadoréresponsavel porentegar oaparelho,no fim da sua vidautil,asestruturasde recolha selectiva competentes,sob pena das sanções previstas pelalegislaçãovigente em materia deresíduos. Arecolhaselectivaadequada paraa posteriorreciclagemdoaparelho não maisutilizando,paraotreatmentoeliminação dos resíduos compativelcom o ambiente,contribui paraevitartospíceisefeitos negativosno ambiente e na sauáde,alemdefavoreceraciclagemdos materiaisque compoem o produits.

Para ter informações mais detalhadas sobre os sistemas de recolha disponíveis, contacte a companhia local de tratamento e eliminação de resíduos ou o revendedor de quem adquiriu o produto.

Os fabricantes e importadores se comprometem astrupir com as suas responsabilitadades para todo o que se refere à reciclagem, tratamento e eliminação dos resíduos compatível com o ambiente, quer directamente, quer participando de umsystema colectivo.

O fabricante declina toda a responsabilitadne no caso de eventuais danos em pessoas e bens, provocados por una instalacao Incorrecta ou por um uso improprio, errado ou irracional do aparelho.
