IKB63402FB - IKB63402FB - Placa de cozinha AEG - Manual de utilização gratuito

Tipo de produto	Placa de cozimento por indução
Marca	AEG
Modelo	IKB63402FB
Instalação	Embutir
Número de zonas de cozimento	4 zonas por indução
Alimentação	220-240 V / 400 V 2N, 50-60 Hz
Potência total	7,35 kW
Material da superfície	Vitrocerâmica
Tipo de comando	Tátil (teclas sensíveis)
Funções principais	PowerBoost, Elevação automática de temperatura, Pausa, Temporizador, Travamento, Segurança infantil, Hob²Hood, Gerenciamento de energia, Desligamento automático
Segurança	Desligamento automático, travamento, segurança infantil, indicador de calor residual OptiHeat Control (3 etapas), detecção de recipiente
Manutenção e limpeza	Limpar após cada uso com um pano úmido e detergente não abrasivo; usar um raspador para resíduos persistentes
Peças sobressalentes	Peças de reposição originais disponíveis através do serviço pós-venda AEG
Garantia	Conforme condições do vendedor (não especificada no manual)
Peso	Não especificado

Perguntas frequentes - IKB63402FB - IKB63402FB AEG

Como ligar e desligar a placa de cozimento?

Pressione a tecla LIGA/DESLIGA (①) por 1 segundo para ligar ou desligar a placa de cozimento.

O que significa o indicador 'F' no visor?

O símbolo F indica que nenhum recipiente foi detectado na zona, ou que o recipiente é inadequado (não compatível com indução) ou muito pequeno. Use um recipiente adequado com fundo ferromagnético.

Como ativar o travamento das teclas (segurança infantil)?

Para ativar o Dispositivo de segurança infantil, ligue a placa (①), não ajuste o nível de cozimento, então pressione a tecla Travam. (②) por 4 segundos. O visor mostra L. Desligue a placa para confirmar.

O que fazer se a placa desligar automaticamente?

O desligamento automático ocorre se: você não ajustou o nível de cozimento nos primeiros 10 segundos, um objeto cobre o painel, um recipiente aquece vazio ou um recipiente inadequado é usado. Elimine a causa e religue.

Como limpar resíduos queimados na vitrocerâmica?

Para resíduos de açúcar, plástico ou alumínio derretido, use um raspador especial inclinado sobre a superfície ainda morna (cuidado com queimaduras). Em seguida, limpe com um pano úmido e detergente não abrasivo, depois seque.

Como usar a função PowerBoost?

Pressione a tecla P para ativar o PowerBoost em uma zona de cozimento. A potência máxima está disponível por um tempo limitado (ex: 10 min). A zona retorna então ao nível mais alto.

Por que o nível de cozimento oscila entre dois valores?

Isso se deve ao Gerenciamento de energia que distribui a potência entre as zonas conectadas à mesma fase (3700 W máx). Se a carga total exceder, algumas zonas são reduzidas temporariamente.

Como ajustar o temporizador para uma zona de cozimento?

Selecione a zona pressionando várias vezes ① até que o indicador da zona pisque. Use as teclas + e - do temporizador para ajustar a duração (00 a 99 minutos). A contagem regressiva começa automaticamente.

O que significa o código de erro 'E' seguido de um número?

Uma anomalia de funcionamento foi detectada. Desligue a placa e aguarde 30 segundos antes de religar. Se o problema persistir, desconecte o aparelho por 30 segundos e reconecte. Se o erro reaparecer, entre em contato com o serviço de atendimento.

Como economizar energia com esta placa?

Use recipientes cobertos, adapte o tamanho do recipiente à zona, aqueça apenas a água necessária e aproveite o calor residual (indicador OptiHeat) para manter quente ou finalizar o cozimento.

MANUAL DE UTILIZADOR IKB63402FB - IKB63402FB AEG

Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um desempenho impecável durante muitos anos, com tecnologias inovadoras que tornam a sua vida mais fácil - funcionalidades que poderá não encontrar em aparelhos comuns. Continue a ler durante alguns minutos para tirar o máximo partido do produto.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre assistência e reparações:

www.aeg.com/support

Registar o seu produto para beneficiar de um serviço de qualidade:

www.registeraeg.com

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.aeg.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Utilize sempre peças de substituição originais.

Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifique-se de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série.

A informação pode ser encontrada na placa de características.

Aviso / Cuidado - Informações de segurança ① Informações gerais e sugestões Informações ambientais

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA 22
2. INSTRUÇÕES DE SEGURANÇA 25
3. INSTALAÇÃO 27 4. DESCRIÇÃO DO PRODUTO 28
4. UTILIZAÇÃO DIÁRIA 30 6. SUGESTÕES E DICAS 34
5. MANUTENÇÃO E LIMPEZA 37
6. RESOLUÇÃO DE PROBLEMAS 37 9. DADOS TÉCNICOS 39
7. EFICIÊNCIA ENERGÉTICA 39

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não pode ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre

as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• É necessário manter as crianças com idades entre os 3 e os 8 anos e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que constantemente vigiadas.
• É necessário fazer as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que constantemente vigiadas.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: Mantenha as crianças e os animais domésticos afastados do aparelho quando ele estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes durante a utilização.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção corrente do aparelho não devem ser efectuadas por crianças sem supervisão.

1.2 Segurança geral

• AVISO: O aparelho e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para não tocar nas resistências de aquecimento.
• AVISO: Deixar cozinhados com gorduras ou óleos na placa sem vigilância pode ser perigoso e resultar em incêndio.
• NUNCA tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas, por

exemplo, com uma tampa de tacho ou uma manta de incêndio.

• ATENÇÃO: O aparelho não pode ser alimentado através de um dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que está ligado e desligado regularmente pelo fornecedor de eletricidade.
• ATENÇÃO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.
• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.
• Não utilize o aparelho antes de o instalar na estrutura de encastre.
• Não utilize uma máquina de limpar a vapor para limpar o aparelho.
• Após a utilização, desligue a placa no respetivo comando e não confie apenas no detetor de tacho.
• Se a superfície de vitrocerâmica/vidro aparecer alguma fenda, desative o aparelho e desligue a ficha da tomada elétrica. Se o aparelho estiver ligado à rede elétrica diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizada ou por uma pessoa igualmente qualificada, para evitar perigos.
• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinha ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já

incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO!

Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado ao deslocar o aparelho, pois ele é pesado. Utilize sempre luvas de proteção e calçado fechado.
• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações. Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algo sobre o aparelho.
• Os aparelhos possuem ventoinhas de arrefecimento na parte inferior.
• Se o aparelho for instalado por cima de uma gaveta:
• Não guarde folhas de papel ou objetos soltos que possam ser sugados, porque pode danificar as ventoinhas de arrefecimento ou reduzir a eficiência do sistema de arrefecimento.
• Mantenha uma distância mínima de 2 cm entre a parte inferior do aparelho e os objetos que forem guardados na gaveta.
• Retire quaisquer painéis separadores instalados no armário abaixo do aparelho.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Antes de efetuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação elétrica.
• Certifique-se de que o aparelho é instalado corretamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorretas podem provocar o sobreaquecimento dos terminais. Utilize um cabo de alimentação elétrica adequado.
• Não permita que o cabo de alimentação fique enredado.
• Certifique-se de que a proteção contra choques elétricos é instalada.
• Utilize a abraçadeira de fixação para libertar tensão do cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algo tacho quente quando ligar o aparelho a uma tomada próxima.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou um eletricista para substituir o cabo de alimentação se estiver danificado.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.

Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação. - Se a tomada elétrica estiver solta, não ligue a ficha. - Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha. Disjuntores de proteção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores. - A instalação elétrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente elétrica em todos os polos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Retire todo o material de embalagem, etiquetas e película protetora (se aplicável) antes da primeira utilização.
• Este aparelho destina-se apenas a uso doméstico.
• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho a funcionar sem vigilância.
• Desligue a zona de aquecimento antes de cada utilização.
• Não confie apenas no detetor de tachos.
• Não coloque talheres ou tampas de panelas sobre as zonas de aquecimento. Podem ficar quentes.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho aparentar fendas, desligue-o imediatamente da corrente elétrica. Isso evitará choques elétricos.
• Os utilizadores portadores de pacemaker devem manter-se a mais de 30 cm de distância das zonas de indução quando o aparelho estiver a funcionar.
• Quando colocar alimentos em óleo quente, o óleo pode salpicar.

AVISO!

Risco de incêndio e explosão

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo em primeira utilização.
• Não coloque produtos inflamáveis, ou objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que os tachos fervam até ficarem sem água. Tenha cuidado e não permita que algum objeto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não ative zonas de aquecimento com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Os tachos de ferro fundido ou alumínio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre esses objetos quando precisar de os deslocar sobre a placa.
• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções, como, por exemplo, aquecimento de ambientes.

2.4 Manutenção e limpeza

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer.
• Não utilize jatos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e úmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objetos metálicos.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizada se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.
• Relativamente à(s) lâmpada(s) no interior do aparelho e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura,

vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de ambientes domésticos.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho corretamente.
• Desligue o aparelho da alimentação elétrica.
• Corte o cabo de alimentação elétrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Antes da instalação

Antes de instalar a placa, anote as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa.

Número de série

3.2 Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

3.3 Cabo de ligação

• A placa é fornecida com um cabo de ligação.
• Para substituir o cabo de alimentação se estiver danificado, utilize um cabo do tipo: H05V2V2-F que suporta temperaturas de 90°C ou superiores. Contacte um Centro de Assistência Técnica local.

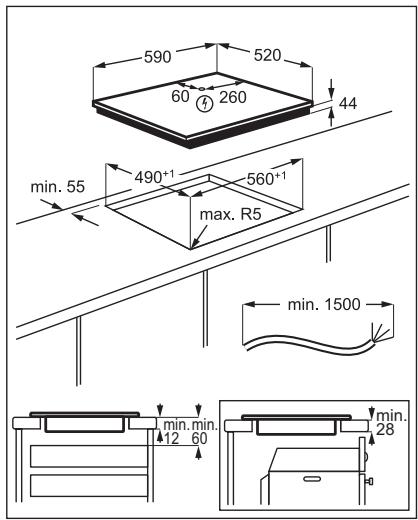

3.4 Montagem

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor para saber qual é a distância mínima que deve existir entre os aparelhos.

Se o aparelho estiver instalado acima de uma gaveta, a ventilação da placa pode aquecer os artigos guardados na gaveta durante o processo de cozedura.

4. DESCRIÇÃO DO PRODUTO

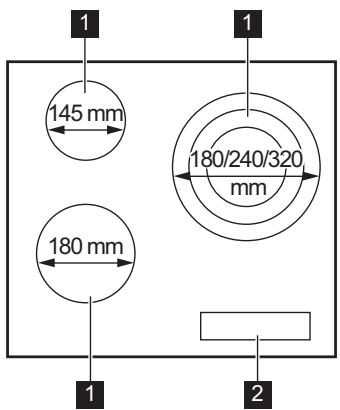

4.1 Disposição da superfície de cozedura

1 Zona de aquecimento de indução 2 Painel de comandos

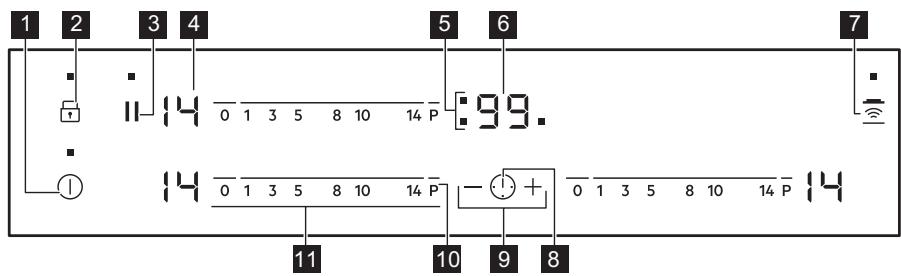

4.2 Disposição do painel de controlo

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sen-sor	Função	Comentário
1	①	ON/OFF	Para fazer e desactivar a plac.
2		Bloquear / Dispositivo de segurança para crianças	Para bloquear/desbloquear o pailél de comandos.
3	||	Pausa	Para fazer e desactivar a função.
4	-	Indicador do grau de cozedura	Para指示or o grau de cozedura.
5	-	Indicações do temporizador das zones de cozedura	Apoprente a zona de cozedura para a qual está definido um tempo.
6	-	Visor do temporizador	Para指示or tempo em minutos.
7		Hob'hood	Para fazer e desactivar o modo manual da função.
8	①	-	Para selecionar a zona de cozedura.
9	+/-	-	Para fazer ou diminuiro tempo.
10	P	PowerBoost	Para fazer a função.
11	-	Barra de comandos	Para selecionar o grau de cozedura.

Visor	Do ciclo
0	A zona de confecção está desativada.
1 - 44	A zona de confecção está ativada.
u	Pausa ativo.
R	Aquecidoamento automatico ativo.
P	PowerBoost ativo.
E + digito	Existe uma anomalia.
E / - / -	OptiHeat Control (Indicador de calor residual de 3 níveis): continuar a cozinho/manter quente/calor residual.
L	Bloquear / Dispositivo de segurança para crianças funciona.
F	O tacho não é adequado, é demasiado muito ou não há tacho na zona de confeção.
-	Desligar automatístico ativo.

4.4 OptiHeat Control (Indicador de calor residual de 3 níveis)

AVISO!

三 / 二 / calor residual pode provocar queimaduras.

Os indicadores mostram o nível do calor residual das zonas de confeção que está atualmente em uso. Os indicadores das zonas

de confeção adjacentes também se podem acender, mesmo que não as esteja a usar.

As zonas de aquecimento de indução produzem o calor necessário para cozinhar diretamente na base dos tachos. A vitrocerâmica é aquecida pelo calor dos tachos.

5. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

5.1 Ativar e desativar

Toque em ① durante 1 segundo para ativar ou desativar a placa.

5.2 Desligamento automático

A função desativa automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desativadas,
• quando, após a ativação da placa, não é definido qualquer grau de cozedura,
• Quando ocorre um derrame ou quando for colocado algo um objeto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objeto ou limpe o painel de comandos.
• Quando a placa ficar demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Permita que a zona de cozedura arrefeça antes de utilizar novamente a placa.
• Quando utiliza tachos incorretos. O símbolo acende-se e a zona de cozedura é automaticamente desativada antes de 2 horas.
• quando não desativa uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desativa-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desativa:

Grau de confecção	A placá desactiva-se às vezes
U, 1 - 3	6 horas
4 - 7	5 horas
Grau de confecção	A placá desactiva-se às
8 - 9	4 horas
10 - 14	1.5 horas

5.3 Grau de cozedura

Para selecionar ou alterar o grau de cozedura:

Toque no grau de cozedura que desejar, na barra de controlo, ou desloque um dedo ao longo da barra de controlo até chegar ao grau de cozedura que desejar.

5.4 Aquecimento automático

Ative esta função para obter o grau de cozedura necessário em menos tempo. Quando esta função está ativa, a zona funciona com a regulação mais elevada e depois continua a cozedura no grau de cozedura desejado.

Para ativar a função, é necessário que a zona de aquecimento esteja fria.

Para ativar a função para uma zona de aquecimento: toque em P (P acende). Toque imediatamente no grau de cozedura que desejar. Após 3h, acende.

Esta função disponibiliza mais potência para as zonas de confeção de indução. A função pode ser ativada para uma zona de confeção de indução apenas por um curto período de tempo. Após esse tempo, a zona de confeção de indução muda automaticamente para o grau de aquecimento mais elevado.

i Consulte o capítulo "Dados técnicos".

Para ativar a função para uma zona de aquecimento: toque em P. acende.

5.6 Função PowerBoost com zona de confeção de anel triplo

A função é ativada para o anel inferior se a placa detetar uma panela com diâmetro inferior ao do anel interior. A função é ativada para o anel exterior se a placa detetar uma panela com diâmetro superior ao do anel interior.

5.7 Temporizador

- Temporizador de contagem decrescente

Comece por selecionar o nível de aquecimento para a zona de confeção e selecione antes a função.

Para definir a zona de cozedura: toque repetidamente em ① até aparecer o indicador de uma zona de cozedura.

Para ativar a função: toque em + do temporizador para definir o tempo (00 - 99 minutos). Quando o indicador da zona de aquecimento começar a piscar, a contagem decrescente começa.

Para ver o tempo remanescente: toque em ① para definir a zona de cozedura. O indicador da zona de cozedura começa a piscar. O visor mostra o tempo restante.

Para mudar o tempo: toque em ① para definir a zona de cozedura. Toque em + ou -.

Para desativar a função: toque em ① para definir a zona de cozedura e, de seguida, toque em -. O tempo restante é contado até 00. O indicador da zona de cozedura desaparece.

Quando a contagem decrescente termina, soa um sinal acústico e 00 pisca. A zona de aquecimento é desativada.

Para desligar o som: toque em ①.

- Temporizador de contagem progressiva

Para definir a zona de cozedura: toque repetidamente em ① até aparecer o indicador de uma zona de cozedura.

Para ativar a função ou alterar o tempo:

toque em - do temporizador. UP aparece. Quando o indicador da zona de aquecimento começar a piscar, a contagem de tempo começa. O visor alterna entre UP e o tempo contado (em minutos).

Para ver durante quanto tempo a zona de aquecimento funciona: toque em ① para definir a zona de cozedura. O indicador da zona de cozedura começa a piscar. O visor mostra o tempo de funcionamento da zona.

Para desativar a função: toque em ① e, de seguida, toque em + ou -. O indicador da zona de cozedura desaparece.

- Conta-minutos

Pode utilizar esta função quando a placa está ativa e as zonas de aquecimento estão inativas. O visor aparece na área do nível de calor.

Para ativar a função: toque em ① e, de seguida, toque em + ou - do temporizador para definir o tempo. Quando o tempo termina, soa um sinal acústico e 00 pisca.

Para desligar o som: toque em ①.

Esta função não afeta o funcionamento das zonas de aquecimento.

5.8 Pausa

Esta função define todas as zonas de cozedura que funcionam na definição de aquecimento mais baixa.

Quando a função opera, todos os outros símbolos nos painéis de comando estão bloqueados.

A função não desativa as funções de temporizador.

Toque em | para ativar a função.

Acende-se. A definição de aquecimento é reduzida para 1.

Para desativar a função, toque em |. A definição anterior de aquecimento acende-se.

5.9 Bloquear

É possível bloquear o painel de comandos com zonas de confecção a funcionar. Isto impede uma alteração acidental da definição de aquecimento.

Comece por definir o grau de aquecimento.

Para ativar a função: toque em e mantenha durante 4 segundos. O temporizador permanece ativo.

Para desativar a função: toque em . A definição de aquecimento anterior é restaurada.

Quando desativar a placa, também desative esta função.

5.10 Dispositivo de segurança para crianças

Esta função evita o funcionamento acidental da placa.

Para ativar a função: ative a placa com ① . Não defina nenhum grau de aquecimento. Toque em 7 durante 4 segundos. acende. Desative a placa com ① .

Para desativar a função: ative a placa com ①. Não defina nenhum grau de aquecimento. Toque em durante 4

segundos. acende. Desative a placa com ①.

Para desativar a função por apenas um período de confeção: ative a placa com ① . acende. Toque em 4 durante o período. Defina o grau de aquecimento em menos de 10 segundos. Pode utilizar a placa. Quando desativar a placa com ① , a função fica novamente ativa.

5.11 OffSound Control (Desativar e ativar os sons)

Desative a placa. Toque em ① durante 3 segundos. O visor acende e apaga. Toque em ② durante 3 segundos. ou acende. Toque no + do temporizador para selecionar uma das seguintes opções:

• os sons ficam desativados
• os sons ficam ativados. Para confirmar a seleção, aguarde até que a placa se desative automaticamente.

Quando a função está , pode ouvir os sons apenas quando:

• toca em ①
• Conta-minutos chega ao fim
• Temporizador de contagem decrescente chega ao fim
• Coloque algo sobre o painel de comandos.

5.12 Gestão de potência

• As zonas de confecção estão agrupadas de acordo com a posição e o número de fases que alimentam a placa. Consulte a ilustração.
• O limite máximo de energia elétrica de cada fase é 3700 W.
• A função divide a potência entre as zonas de confecção que estão ligadas à mesma fase.
• A função é ativada quando a carga elétrica total das zonas de confecção que estão ligadas à mesma fase excede os 3700 W.
• A função diminui a potência das restantes zonas de confecção que estão ligadas à mesma fase.
• O indicador da definição de aquecimento das zonas reduzidas alterna entre a definição de aquecimento selecionada e a

definição de aquecimento reduzida. Após algum tempo, o indicador da definição de aquecimento das zonas reduzidas fica na indicação de aquecimento reduzido.

5.13 Hob²Hood

É uma função automática avançada que liga a placa a um exaustor especial. A placa comunica com o exaustor através de um sinal de infravermelhos. A velocidade da ventoinha é definida automaticamente em função do modo de estrutura da placa e da temperatura do tacho mais quente.

Também é possível controlar manualmente a ventoinha através da placa.

A maior parte dos exaustores são fornecidos com o Sistema de controlo remoto desativado. É necessário ativá-lo para utilizar a função. Para obter mais informações, consulte o manual do utilizador do exaustor.

Utilizar a função automaticamente

Para usar a função automaticamente, selecione um dos modos automáticos H1 - H6. A placa está configurada inicialmente para H5. O exaustor reage ao funcionamento da placa. A placa determina a temperatura do tacho e ajusta automaticamente a velocidade da ventoinha.

Modos automáticos

	Luz auto-mática	Fervura1)	Fritura2)
Modo H0	Off (Desli-gado)	Off (Desli-gado)	Off (Desli-gado)
Modo H1	On (Ligado)	Off (Desli-gado)	Off (Desli-gado)
Modo H2 3)	On (Ligado)	Velocidade 1 da ventoi-nha	Velocidade 1 da ventoi-nha
Modo H3	On (Ligado)	Off (Desli-gado)	Velocidade 1 da ventoi-nha
Modo H4	On (Ligado)	Velocidade 1 da ventoi-nha	Velocidade 1 da ventoi-nha
Modo H5	On (Ligado)	Velocidade 1 da ventoi-nha	Velocidade 2 da ventoi-nha
Modo H6	On (Ligado)	Velocidade 2 da ventoi-nha	Velocidade 3 da ventoi-nha

1) A placa detecta o processo de fervura e regula a velocidade da ventoinha em função do modo automático. 2) A placa detecta o processo de fritura e regula a velocidade da ventoinha em função do modo automático. 3) Este modo activa a ventoinha e a luz sem ter em conta a temperatura.

Alterar o modo automático

1. Desligue o aparelho.
2. Toque em ① durante 3 segundos. O visor acende-se e apaga-se.
3. Toque em durante 3 segundos.
4. Toque em ① algumas vezes até que H apareça.
5. Toque no + do temporizador para seleccionar um modo automático.

Para controlar o exaustor directamente no painel do exaustor, desactive o modo automático da função.

6. SUGESTÕES E DICAS

AVISO!

Consulte os capítulos relativos à segurança.

Após esse tempo, o sistema desactiva a ventoinha automaticamente e impede uma reactivação acidental da ventoinha durante 30 segundos.

Controlar manualmente a velocidade da ventoinha

Também pode controlar a função manualmente. Para isso, toque em com a placa ativa. Isto desativa o modo automático da função e permite a alteração manual da velocidade da ventoinha. Quando premir, aumenta a velocidade da ventoinha um nível. Quando atingir um nível máximo e premir novamente, a velocidade da ventoinha volta para 0, ou seja, a ventoinha do exaustor é desativada. Para voltar a ligar a ventoinha com a velocidade 1, toque em

Para ativar o modo automático da função, desative a placa e ative-a novamente.

Ativar a luz

Pode configurar a placa para ligar automaticamente a luz sempre que a placa for ativada. Para isso, selecione um dos modos automáticos H1-H6.

A luz do exaustor é desligada 2 minutos após a desativação da placa.

6.1 Tachos

Nas zonas de cozedura de indução, um campo eletromagnético forte cria calor rapidamente no tacho.

Utilize as zonas de cozedura de indução com tachos adequados.

• A base do tacho deve ser o mais espessa e plana possível.
• Certifique-se de que os fundos estão limpos e secos antes de os colocar na superfície da placa.
• Para evitar riscos, não deslize ou esfregue o recipiente no vidro cerâmico.

Material do tacho

• correto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo de multicamadas (com uma marca correta de um fabricante).
• incorreto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

• a água ferver muito rapidamente numa zona de cozedura definida para o nível de cozedura mais elevado.
• um íman puxa a base do tacho.

Dimensões dos tachos

• As zonas de cozedura de indução adaptam-se automaticamente à dimensão da base do tacho.
• A eficiência da zona de cozedura está relacionada com o diâmetro do tacho. Um tacho que tenha um diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de cozedura.
• Por motivos de segurança e resultados de cozedura ideais, não utilize um tacho maior do que o indicado na "Especificação das zonas de cozedura". Evite manter o tacho perto do painel de comandos durante a sessão de cozedura. Isso pode afetar o funcionamento do painel de comandos ou ativar acidentalmente as funções da placa.

Consulte os "Dados Técnicos".

6.2 Ruídos durante o funcionamento

Se ouvir:

- Estalidos: o tacho é feito de diferentes materiais (construção multicamadas). - Assobio: está a utilizar a zona de cozedura com um nível elevado de potência e o tacho tem materiais diferentes (construção multicamadas). - Zumbido: está a utilizar um nível elevado de potência. - Cliques: ocorre comutação elétrica. - Sibilar, zunir: a ventoinha está a funcionar.

Os ruídos são normais e não indicam qualquer avaria.

Para poupar energia, o aquecedor da zona de confeção é desativado antes que soe o alarme do temporizador da contagem decrescente. A alteração no tempo de funcionamento depende do grau de aquecimento definido e da duração da confeção.

6.4 Exemplos de modos de cozinhar

A correlação entre a definição de aquecimento de uma zona e o consumo de potência dessa zona de confeção não é linear. Quando a definição de aquecimento aumenta, o aumento do consumo de potência não é proporcional. Isto significa que uma zona de confeção no grau de aquecimento médio consome menos de metade da sua potência máxima.

Os dados da janela servem apenas como referência.

Grau de confeção	Utilize para:	Tempo (min.)	Sugestões
U - 1	Manter os alimentos cozinhados quen-tes.	conforme necessário	Coloque uma tampa no tacho.
1 - 3	Molho holandês, derreter: manteiga, chocolate, gelatina.	5 - 25	Misture regularamente.
1 - 3	Solidificar: omeletas fofas, olvos cozi-dos.	10 - 40	Cozer com a tampa.
3 - 5	Cozer arroz e pratos à base de leite em lume brando, aquecer referências pré-cozinhadas.	25 - 50	Adicione, no minimo,两大 partes de liquido para uma parte de arroz e me-xa os pratos à base de leite a meio do processo.
5 - 7	Cozer legumes, peixe e carne a vapor.	20 - 45	Adicione um par de colheres de soba de liquido.
7 - 9	Cozer batatas a vapor.	20 - 60	Utilize, no maior, 1/4 I de água para 750 g de batatas.
7 - 9	Cozer grandes quantidades de alimentos, guisados e sopas.	60 - 150	Até 3 I de liquido mais os ingredientes.
9 - 12	Fritura ligeira: escalopes, cordon bleu de vitela, costeletas, rissós, salsichas, figado, roux, olvos, panquecas, so-nhos.	conformec necessário	Vire a meio do tempo.
12 - 13	Fritura intensa, batatas fritas, bifes do lombo, costeletas.	5 - 15	Vire a meio do tempo.
14	Ferver água, cozer massa, estuar carne (goulash, jardineira), batatas bem fritas.
P	Ferver grandes quantidades de água. A função PowerBoost está ativada.

6.5 Sugestões e Conselhos para a função Hob2Hood

Quando utilizar a placa com a função:

Proteja o painel do exaustor contra a luz solar direta. - Não aponte lâmpadas de halogênio para o painel do exaustor. - Não cubra o painel de controle da placa. - Não obstrua o sinal entre a placa e o exaustor (por exemplo, com uma panela ou uma pega de tacho ou uma panela alta). Observe a figura.

O exaustor da figura é apenas um exemplo.

Outros dispositivos de comando à distância podem bloquear o sinal. Não use esses dispositivos nas proximidades quando o exaustor Hob2Hood estiver a funcionar.

Exaustores com a função Hob2Hood

Consulte o "Our website de produtos" para saber quais são os exaustores que trabalham com esta função. Os exaustores

AEG que trabalham com esta função têm o símbolo

7. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre o acessório com a base limpa.
• Riscos ou manchas escuras na superfície. Não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa. Utilize um raspador especial para limpar o vidro.

7.2 Limpeza da placa

• Remover imediatamente: plástico derretido, película de plástico, açúcar e

alimentos com açúcar; caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial para placas sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remover quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remover a descoloração metálica brilhante: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

8. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 O que fazer se...

Problema	Causa possível	Solução
Não consegue ativar ou utilizes aplaça.	Aplaça não está ligada à correnteelétrica ou não está corretramente li-gada.	Verifique se aplaça está corretramente ligada à correnteelétrica.
	O disjuntor está desligado.	Certifique-se de que o disjuntor é acausa da anomalia. Se o disjuntor dis-parar diversas vezes,��cute um eletricista qualificado.
	Não configure o grau de aquecimen-to durante 10 segundos.	Ative novamente aplaça e define ograu de aquecimento em menos de 10segundos.
	Tocou em 2 ou mais Campos do sensor em simultâneo.	Toque em apenas um campo do sen-sor.
	Pausa activa.	Consulte "Utilização diária".
	Háágua ou manchas de gordura no pailen de comandos.	Limpe o pailen de comandos.
É emitido um sinal acústico e a placac se deslga.E éemitido um sinal acústico quando a placac se deslga.	Colocou algoça sobre um ou mais Campos do sensor.	Retire o objecto dos Campos do sensor.
A placac se deslga.	Colocou algoça sobre o campo do sensor①.	Retire o objecto do Campo do sensor.
O indicator de calor residual não acende.	A zona não está quente porque foi ativada apenas por pouco tempo ou o sensor está danificado.	Se a zona tiver funcionalo durante tempo suficiente para fazer quando, fale com o Servço de��ó-venda.
Hob2Hood não funciona.	Cobriu o pailen de comandos.	Retire o objecto do Campo de comandos.
	Está a utilizear um recipienté muito alto que bloqueia o sinal.	Utilize um recipienté mais tãoque, mude a zona de confecção ou opere o discomanualmente.
A função Aquecimento automatico não funciona.	A zona está quente.	Deixe a zona arrefecer o suficiente.
	Está definido o grau de aquecimento mais elevado.	O grau de aquecimento mais elevado tem a mesma potência que a função.
O grau de aquecimento alterna entreinous niveis.	Gestão de potência ativa.	Consulte "Utilização diária".
Os Campos do sensor ficamquentes.	O tacho é demasiado grande ou colocou-o demasiado perto dos comandos.	Coloque tachos grandes numa das zo-nas de aquecimento de trás, se possi-vel.
Não há som quando toca nos Campos do sensor do pailen.	Os sons estao desativados.	Ativar os sons. Consulte "Utilização di-ária".
Lacende-se.	Dispositivo de segurança para crianças ou Bloquear ativa.	Consulte "Utilização diária".
Facende-se.	Não existete tacho na zona.	Coloque um tacho na zona.
	O tacho não é adequado.	Utilize tachos adequados. Consulte "Sugestões e dicas".
	O diâmetro da base do tacho é demasiado muito.	Utilize um tacho com as dimensões corretas. Consulte os "Dados tecnicos".
Ee um número acendem-se.	A placac企业提供 umerro.	Desative a placac e ative-a novamente antes 30segundos. Se Ese ligar no-vemente, deslgue a placac da corrente elétrica. Após 30segundos, ligue a placac novamente. Se o problema con-tinuar, entre em contacto com um Centro de Assistência Técnica Autori-zado.
Pode ouvir um som constante.	A ligação eletrica não está correçata.	Deslgue a placac da corrente elétrica. Peça a um eletricista qualificado que verifique a instalação.

8.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de

erro aparecido. Certifique-se de que utiliza a placa corretamente. Caso contrário, a manutenção efetuada pelo Técnico do Serviço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas ao Centro de Assistência Técnica e as condições da garantia encontram-se no folheto da garantia.

9. DADOS TÉCNICOS

9.1 Placa de características

Modelo IKB63435FB

Tip62B3A03AA

Indução 7.35 kW

N.° de série.

AEG

PNC 94959740800

220-240V/400V2N50-60Hz

Fabricado na Alemanha

7.35 kW

C∈

9.2 Especificações das zonas de confecção

Zona de cozedu-ra	Potência nomi-nal (grau de aquecimento máx.) [W]	PowerBoost [W]	PowerBoost Du-ção máximo [min.] de	Diâmetro do ta-cho [mm]
Dienteira esquerda	1800	2800	10	145 - 180
Traseira esquerda	1400	2500	4	125 - 145
Dienteira direita	1600	2500	10	125 - 180
	2300	3600	10	210 - 240
	3000	3600	10	285 - 320

A potência das zonas de aquecimento pode ser ligeiramente diferente da indicada na tabela. Varia consoante o material e as dimensões do tacho.

Para otimizar o aquecimento, utilize um tacho com diâmetro não superior ao indicado na tabela.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produto de acordo com EU 66/2014, apenas para o mercado da UE

Identificação do Modelo

IKB63435FB

Tipo de placía		Placa encastrada
Número de zonas de aquecimiento		3
Tecnologia de aquecimento		Indução
Diámetro das zonas de aquecimento circulares (Ø)	Dienteira esquerda	18,0 cm
	Traseira esquerda	14,5 cm
	Dienteira direita	32,0 cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Dienteira esquerda	174,6 Wh/kg
	Traseira esquerda	180,2 Wh/kg
	Dienteira direita	184,3 Wh/kg
Consumo de energia da placà (EC electric hob)		179,7 Wh/kg

EN 60350-2 - Aparelhos elétricos domésticos para cozinhar - Parte 2: Placas - Métodos para medir o desempenho

10.2 Poupança de energia

Pode poupar energia todos os dias se adotar as seguintes sugestões.

• Quando aquecer água, utilize apenas a quantidade necessária.
• Sempre que possível, coloque as tampas nos tachos.
• Coloque o tacho na zona de cozedura antes de a ativar.
• Coloque os tachos mais pequenos nas zonas de cozedura mais pequenas.
• Centre o tacho na zona de cozedura.
• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.

11. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos elétricos e eletrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

3.2 Placas embutidas

- Temporizador de contagem decrescente
