Instruções para utilização FORNO Índice Espanol, 1

Français, 21 Instalação, 12-13 Posicionamento Ligação eléctrica Placa de identificação Descrição do aparelho, 14 Vista de conjunto Painel de comandos Início e utilização, 15 Início do forno Programas, 16-17 Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura FB 53 C.1/HA FB 53 C.1 IX /HA FB 53 C.1 TD/HA FB 53 C.1 IX TD/HA O programador de cozedura electrónico, Precauções e conselhos, 19 Segurança geral Eliminação Economia e respeito do meio ambiente Manutenção e cuidados, 20 Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Assistência técnica

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas. Colocar no centro e prender Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel: 20 mm. de espessura: retire a parte móvel do calço (veja a figura); • os painéis adjacentes ao forno devem ser de material resistente ao calor; • no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C. • para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura); 16 mm. de espessura: utilize a segunda cavidade (veja a figura). 5 mm. 567 mm.

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo, indicadas na placa de identificação, foram medidas para este tipo de instalação.

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta. Ligação eléctrica ! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir). Montagem do cabo de fornecimento

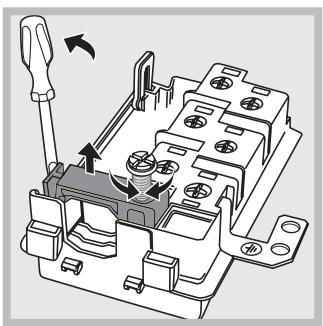

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

3. Tire os parafusos dos

e, em contactos L-Nseguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde ( ). • a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir); • a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir); • a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. PL AC A D AS C AR ACT ERÍST IC AS M ed idas la rgu ra cm . 43,5 altu ra cm . 3 2 profu ndidad e cm . 4 0 Vo lu m e Litros 5 6 Liga çõe s eléc trica s te nsã o de 2 30V ~ 50H z (ve ja a placa d as ca racterísticas) po tê ncia m áxim a ab sorvid a 225 0W Directiva 20 02/4 0/CE acerca do s fo rnos e léctricos. No rm a EN 503 04 M od elos c om ve ntilaç ão para re frig era çã o: Co nsum o de e nerg ia co m con vecção N atural – fu nçã o de aq uecim en to : = Tra dicio nal; Ligação à rede do cabo de fornecimento eléctrica Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que: • a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

Co nsum o de e nerg ia d a d eclaração de C lasse com con vecção Fo rçad a - fu nção de aqu ecim en to: > Co zed ura M ú ltip la. M od elos se m ventilaç ão para re frig era çã o: Co nsum o de e nerg ia co m con vecção F orçad a – fu nçã o de aq uecim en to : > Co zedu ra M últip la; Co nsum o de e nerg ia d a d eclaração de C lasse com con vecção Na tu ra l fu nçã o de a que cim ento: = Tra dicion al. Este apa relh o é em con fo rm ida de com as segu inte s Dire ctiva s da Co m unid ade E urop eia : 20 06 /95 /CE E de 1 2/12 /06 (Baixa Ten sã o) e p oste riores m od ificaçõ es - 8 9/3 36/CEE d e 03 /05 /89 (C om pa tibilidad e Electrom a gné tica) e poste riore s m odificações 93 /6 8/C EE d e 22/0 7/9 3 e po ste rio res m o difica çõe s 20 02 /96 /CE

Descrição do aparelho

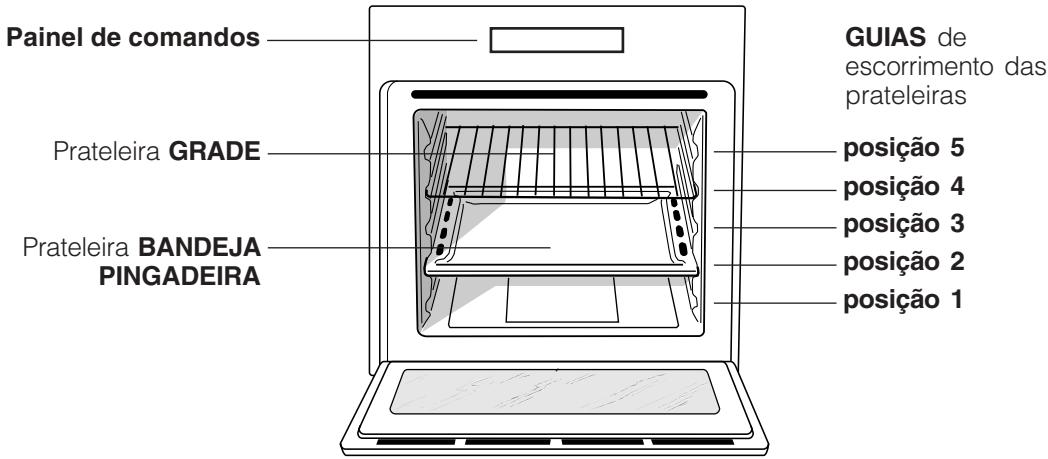

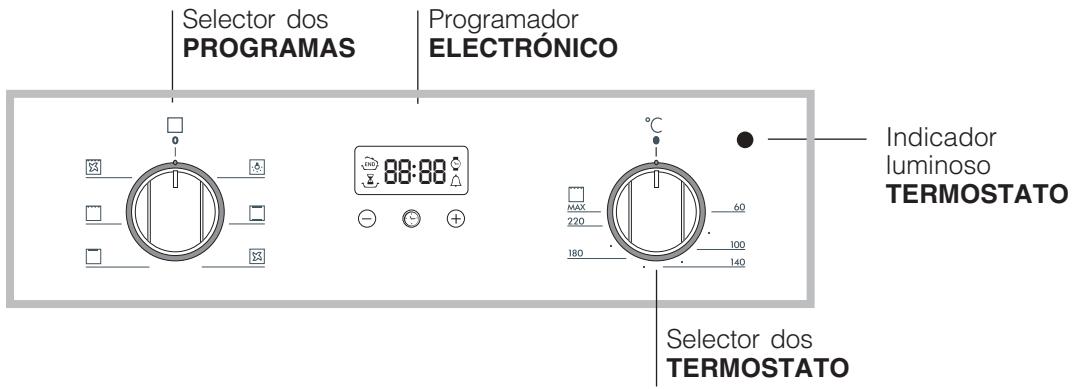

Vista de conjunto GUIAS de escorrimento das prateleiras Painel de comandos posição posição posição posição posição Prateleira GRADE Prateleira BANDEJA PINGADEIRA

Início e utilização ! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno. Início do forno

1. Para seleccionar o programa de cozedura que

desejar, rode o selector dos PROGRAMAS.

2. Para escolher a temperatura rode o selector do

TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).

3. O indicador luminosos do TERMOSTATO aceso fixo

no painel dos comandos avisa que o pré aquecimento foi completado:coloque dentro os alimentos a serem cozidos.

4. Durante a cozedura é sempre possível:

- modificar o programa de cozedura mediante o selector de PROGRAMAS; - modificar a temperatura mediante o selector do TERMÓSTATO; - interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”. Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Luz do forno Acende-se se for seleccionado & mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura. ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Programas de cozedura Conselhos práticos para cozedura ! Para todos os programas pode ser regulada uma temperatura entre 60°C e MÁX., excepto: ! Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados. • GRILL (é aconselhável configurar somente em MÁX.); • GRATIN (é aconselhável não ultrapassar a temperatura de 200°C). ! Nas cozeduras de GRILL e GRATIN, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura). = Programa de FORNO TRADIÇÃO

Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura. • Utilize as posições 2 e 4 das prateleiras, coloque na 2 os alimentos que necessitarem de mais calor. > Programa de COZEDURA MÚLTIPLA Activam-se todos os elementos aquecedores (superior e inferior) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente. ? Programa FORNO DE CIMA Acende-se o elemento aquecedor superior. Esta função pode ser utilizada para retoques na cozedura. @ Programade GRILL Acende-se o elemento aquecedor superior. A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres et, ... Alguns exemplos de utilização estão apresentados na parágrafo “Conselhos práticos para a cozedura”. Coza com a porta do forno fechada. A Programa de GRATIN Activa-se o elemento aquecedor superior e começa a funcionar a ventoinha. Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

• Coloque a bandeja pingadeira embaixo e a grade em cima. GRILL • Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade. • É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; PIZZA • Para cozer bem uma pizza utilize o programa de COZEDURA MÚLTIPLA. • Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante. • No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura. Tabela de cozedura Programas Forno Tradicional Cozedura Múltipla Alimentos Pato Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra) Tortas doces Pizza (em 2 prateleiras) Lasanha Cordeiro Frango assado com batatas Cavala Plum cake Bignés (em 2 prateleiras) Biscoitos (em 2 prateleiras) Pão-de-ló (em 1 prateleira) Pão-de-ló (em 2 prateleiras) Tortas salgadas Forno de cima Retoques na cozedura Grill Gratinado Linguado e chocas Espetinhos de calamares e camarão Filé de bacalhau Verduras na grelha Bife de vitela Costeletas Hambúrgueres Cavala Tostas Frango na grelha Chocas

Peso (Kg.) Posição das prateleiras Pré aquecimento (minutos) Temperatura aconselhada Duração cozedura (minutos)

O programador de cozedura electrónico Programação da cozedura

É possível programar somente depois de ter seleccionado um programa de cozedura.

Regule o relógio Pode-se configurar, quando o forno estiver apagado, ou mesmo quando estiver aceso, mas não programar o fim de uma cozedura. Depois de ligar à rede eléctrica ou depois de um corte de corrente o ícone VISOR piscam. e os quatro algarismos do

1. Premir várias vezes a tecla

até o ícone e os três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule a hora; se manter

pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

tecla para fixar a programação. Programe o contador de minutos Esta função não interrompe a cozedura e prescinde do uso do forno; permite apenas accionar o sinal acústico quando terminarem os minutos programados. até o ícone e os

1. Premir várias vezes a tecla

três algarismos do VISOR piscarem;

2. com as teclas “+” e “-” regule o tempo desejado; se

manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

para fixar a programação. tecla Em seguida será mostrada a contagem regressiva no final da qual tocará o sinal acústico.

Programação da duração da cozedura até o ícone

1. Carregue várias vezes na tecla

os primeiros três algarismos piscarem no VISOR;

2. com as teclas “+” e “-” regule a data desejada; se

manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na

para fixar a programação. tecla

4. depois que terminar o prazo, no VISOR aparecerá

escrito END e tocará um sinal acústico. • Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15. Programar o fim de uma cozedura A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura.

1. Realize as operações de 1 a 3 descritas para a

duração; até o ícone e os

2. em seguida premir a tecla

quatro algarismos do VISOR piscarem;

3. com as teclas “+” e “-” regule a hora do fim da

cozedura desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

4. Aguarde 10 segundos ou carregue novamente na

para fixar a programação. tecla

5. depois que terminar o prazo, no VISOR aparecerá

escrito END e tocará um sinal acústico. acesos avisam que foi realizada Os ícones uma programação. No DISPLAY são mostradas a hora de final de cozedura e a duração alternadas. Como anular uma programação Para anular uma programação: até o ícone da • em seguida premir a tecla configuração a ser anulada e os algarismos do VISOR piscarem; Carregue na tecla “-” até que no visor apareçam os valores 00:00. • mantenha pressionadas contemporaneamente as teclas “+” e ”-”; deste modo anulam-se todas as programações efectuadas, inclusive o contador de minutos. Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. • Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica). Segurança geral • Não coloque objectos pesados sobre a porta do forno aberta. • Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas. • Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais. • Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno. • Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos. • Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. • Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas. • Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. • Não tape as aberturas de ventilação e de eliminação de calor. • Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes. • Utilize luvas de forno para colocar e tirar recipientes; • Não forre o fundo do forno com folhas de alumínio. • Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder. • Assegure-se sempre que os selectores estejam na posição “l”/”¡” quando não estiver a utilizar o aparelho. • Não puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha. • Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica. • Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho. • Não permita que as crianças brinquem com o aparelho. Eliminação • Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. • A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economia e respeito do meio ambiente • Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora-se para reduzir a carga de absorção do fornecimento de electricidade. • É recomendável realizar as cozeduras ao GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%). • Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Manutenção e cuidados

Desligar a corrente eléctrica Verificação das guarnições Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado. Limpeza do aparelho • As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas. • O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos. • Os acessórios podem ser lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça, excepto as guias corrediças. • Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. Limpeza da porta Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente

situadas nas duas dobradiças;

3. segure a porta dos dois

lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações.

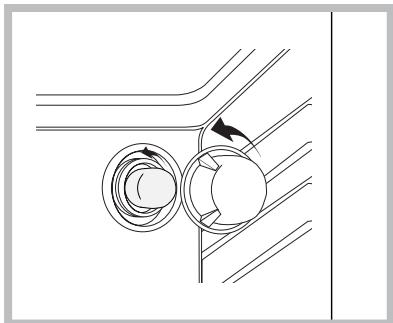

Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da

2. Desenrosque a lâmpada e troque-a por outra

análoga: potência 25 W, engate E 14.

3. Retire a tampa (veja a figura).

Assistência técnica Comunique: • o modelo da máquina (Mod.) • o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem. Mode d’emploi FOUR Sommaire Espanol, 1
