JUNIOR - Cadeira de carro GRACO - Manual de utilização gratuito

Tipo de produto	Assento de carro para crianças
Marca	Graco
Modelo	JUNIOR (número de modelo 8H98)
Grupos de peso	Grupo 0+ (0-13 kg) e Grupo 1 (9-18 kg)
Peso máximo da criança	18 kg
Idade recomendada	Do nascimento até cerca de 4 anos
Materiais	Plástico, metal, tecido
País de origem	China
Norma de segurança	ECE R44/04
Tipo de arnês	Arnês de 5 pontos ajustável em altura
Posições de inclinação	4 posições virado para a estrada, 1 posição (ângulo 5) de costas para a estrada
Instalação	De costas para a estrada (0-13 kg) e virado para a estrada (9-18 kg)
Modo de fixação	Cinto de segurança do veículo de 3 pontos
Barra superior (top tether)	Sim, usada no modo de costas para a estrada
Redutor para recém-nascido	Incluído para crianças com menos de 6 meses
Capa removível	Sim, lavável à mão em água fria
Manutenção da capa	Não lavar na máquina, não limpar a seco
Uso recomendado	Apenas bancos traseiros, nunca em banco com airbag
Acessórios incluídos	Almofada antiderrapante, almofadas interiores (cabeça, assento, entrepernas)
Peças de reposição	Disponíveis junto ao fabricante
Reparabilidade	Substituição do assento após qualquer acidente

Perguntas frequentes - JUNIOR GRACO

Como instalar o assento no modo de costas para a estrada?

Para instalar o assento no modo de costas para a estrada (criança com menos de 13 kg), ajuste primeiro a inclinação no ângulo 5 (o mais inclinado). Coloque o assento num banco traseiro do veículo, depois passe o cinto de segurança pelos ganchos específicos (frente e trás). Puxe o cinto para apertar e verifique se o assento está bem fixo movendo-o para a frente e para trás. Nunca instale num banco com airbag.

Como ajustar a altura do arnês?

Abra a tampa traseira do assento, pressione o botão de ajuste de altura do arnês e deslize o arnês para cima ou para baixo. Existem quatro posições. O cinto do ombro deve ficar logo acima dos ombros da criança. Verifique antes de cada instalação.

Qual é o peso máximo para uso de costas para a estrada?

O modo de costas para a estrada é apenas para crianças com peso inferior a 13 kg (aproximadamente do nascimento até 1 ano). Acima disso, mude para o modo virado para a estrada.

Posso instalar este assento no banco da frente com airbag?

Não, nunca instale este assento num banco equipado com airbag de segurança. Use sempre os bancos traseiros do veículo, é mais seguro.

Como cuidar da capa do assento?

A capa é removível. Lave-a à mão em água fria. Não lave na máquina e não limpe a seco. Antes de lavar, retire a espuma das almofadas interiores. Consulte a etiqueta de lavagem.

O assento pode ser reutilizado após um acidente?

Não, após qualquer acidente, mesmo que pequeno, substitua o assento de carro. A sua estrutura pode ter sido danificada sem sinal visível, comprometendo a segurança.

Quantas posições de inclinação estão disponíveis?

No modo virado para a estrada, existem 4 posições de inclinação (ângulos 1 a 4). No modo de costas para a estrada, apenas uma posição fixa (ângulo 5) é necessária para a segurança.

Como ajustar a inclinação do assento?

Pressione o botão de ajuste de ângulo (situado na parte da frente do assento) e incline o assento para a posição desejada. No modo de costas para a estrada, pressione primeiro o fecho secundário, depois o botão para passar ao ângulo 5. Cuidado para não prender os dedos.

Para que serve a barra superior (top tether)?

A barra superior é usada apenas no modo de costas para a estrada para estabilizar o assento. Insira-a nos pontos de junção previstos na parte traseira do assento, depois engate-a no ponto de ancoragem do veículo. Não a use como pega para levantar o assento.

Como prender corretamente o meu filho no assento?

Solte a fivela do arnês pressionando o botão vermelho. Afrouxe as tiras. Coloque a criança, depois junte as duas tiras dos ombros e insira-as na fivela. Puxe a tira do ajustador para apertar o arnês. Certifique-se de que o arnês está bem ajustado e que a tira entre as pernas está no lugar.

MANUAL DE UTILIZADOR JUNIOR GRACO

Adquiriu umacadeira de seguranca para bebé para automóvelde elevad qualida,completamentecertificada. Este produits éadequado para seruso porcrianças com peso INFERIOR a 18 Kg (aproximamente 4 anos ou menos).

Leia cuidadosamente para comprehender as provisões e sina os passos de instalação contidos neste manual de instruções porque esta é a UNICA forma de proteger acriança de ferimentos graves ou morte no caso de um acidente e de oferecer conferto àcriança durante autilização deste produits.

Guarde cuidadosamente este manual de instruções e num local acesível para futuros ajustes da cadeira durante as发展目标es de crescimento dacriança e también para assistências de emergência.

Certifique-se de que estacadeira para automóvel éadequada para serutilizada no seu Veiculo e consulte o manual de proprietário do Veiculo se não tiver a certeza.

OsCNTOS DE SEGURAPOEM SER DIFERentes NO DESIGN e no comprimento de acordo com o fabricante, data de fabrio e tipo do voiculo. So é adequado para ser uso nos voiculos indicados na lista equipados com cintos de segura de retracção de 3 pontos, aprovados pelo regulamento ECE N.° 16 ou outras normas equivalentes.

LEIA ATENTAMENTE ESTAS INSTRUÇões ANTES DE INSTALAR ACADEIRA PARA AUTOMÓVEL

Indices

Avisos aois pais e outrosutilizadores 69

Emergência 70

Informacoes importantes 70

Ajuste de inclinação 71

Ajuste de alta do cinto para os ombros. 72

Instalação no veiculo, (Modo virado para这只是

para cianças com menos de 13 kg). 72

Instalação no veiculo, (Modo virado para arente,

Cuidados e manutencao. 75

Informacoes adioncionais 76

Avisos. 77

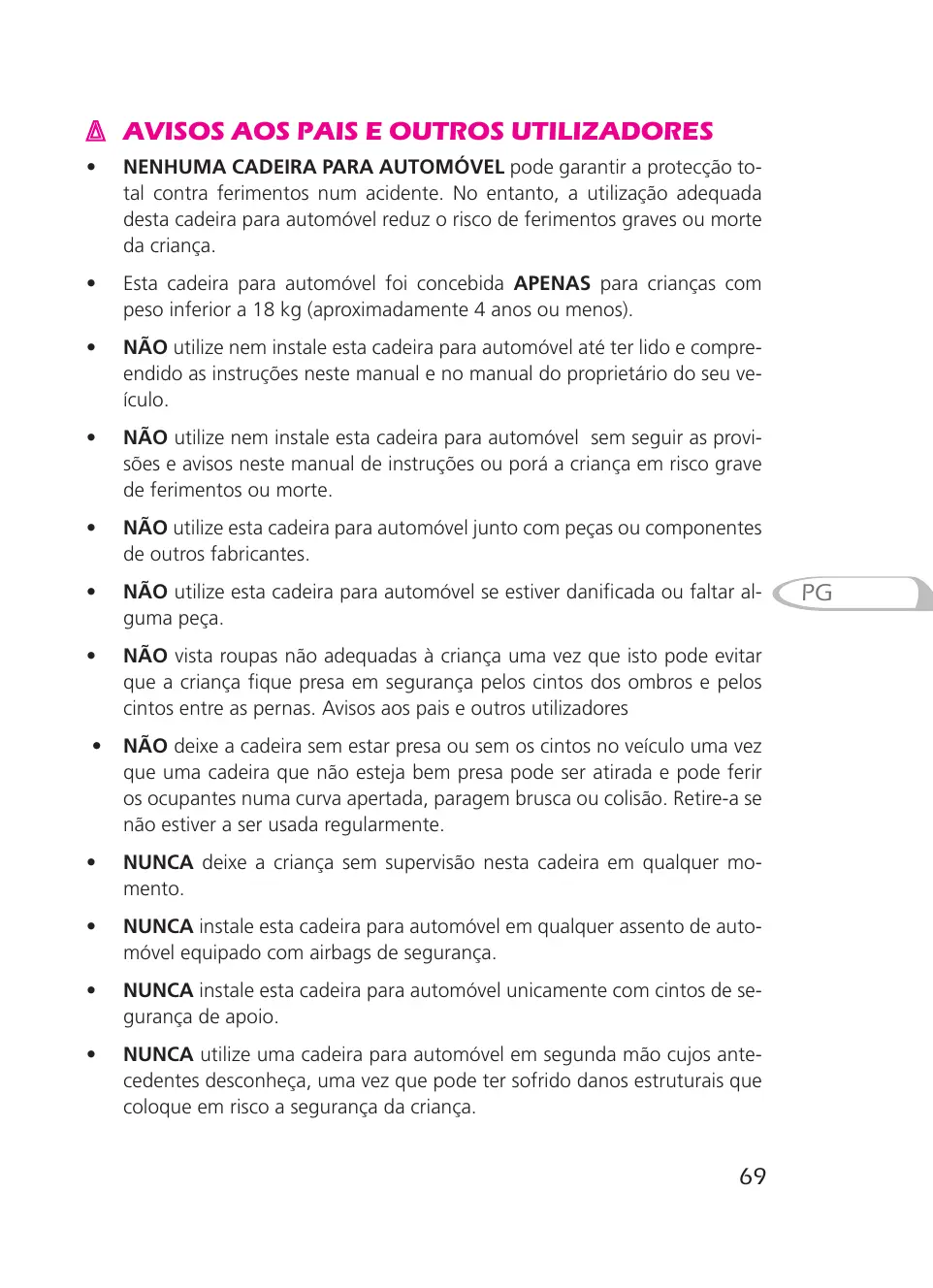

• NENHUMA CADEIRA PARA AUTOMÓVEL pode garantir a proteção total contra ferimentos num acidente. No entanto, a utilização adequada esta cadeira para automóvel reduz o risco de ferimentos graves ou morte dacriança.
  -Estacadeira para automóvelfoiconcebidaAPENASparacriançocom peso inferior a 18~kg (aproximamente4anosou menos).
• NÃO utilize nem instale estaCADEira para automóvel até ter lido e comprehendido as instruções neste manual e no manual do proprietário do seu(be).
• NÃO utilize nem instale estaCADEira para automóvel sem seguir as provisões e avisos;nestemanual de instruções ou porá acriança em risco grave de ferimentos ou morte.
• NÃO utilize estaCADEira para automóvel muito com peças ou componentes de outros fabricantes.
• NÃO utilize estaCADEira para automóvel se estiver danificada ou fazer algouma coisa.
• NÃO vista roupas não adequadas à criança uma vez que isto pode fazer que a criança fique presa em segurançaços dos ombros eçosCNTOS entre as pernas. Avisos aos pais e outros'utilizadores
• NÃO deixe aCADEira sem estar presa ou sem os cintos no célico uma vez que umaCADEira que não estéja bem presa pode ser atirada e pode ferir os occupantes numa curva apertada, paragem brusca ou colisão. Retire-a se não estiver a ser usada regularamente.
• NUNCA deixe a criança sem supervisão estaCADEira em qualquer momento.
• NUNCA instale estacadeira para automóvel em qualquer assento de automóvel equipado com airbags de segurança.
• NUNCA instale esta cadeira para automóvel uniquamente com@cintos de segurarca de apoio.

• NUNCA utilize umacadeira para automóvel em segunda quando cujos antecedentes desconheça, uma vez que pode ter sofrido danos estruturais que coloque em risco a segurará dacriança.

• NUNCA utilize cordas ou quaisquer outros substitutos em vez de cintos de segurarça no caso de ferimentos de retenção.

• Ao fazer o encosto do banco para o ângulo da posicao 5, quando a ca-deira é instalada no modo virado paraTRS, tenha cuidado para não entalar os dedos.
• NÃO utilize a barra superior como pegao ao mover a cadeira para automóvel uma vez que pode danIFICar a estrutura da cadeira.

Emerência

Em caso de emergência ou acidentes, é muito importante prestar primeiros soc-corros ou tratamento Médico imeditados àcriança.

Informações importantes

1 Antes de instalar a cadeira para automóvel, leia atentamente e compreendá o manual de instruções.
2 Mantenha estemanual naolta traseira da cadeira para automóvel.
3Esta cadeira para automóvel foi concebida e totalmente certificada para crianças com peso inferior a 18 kg (aproximamente 4 anos ou menos).
4 Mantenha sempre aCADEira devidamente aperture na assento do automóvel quer esteja a ser usada ou não. No caso de qualquer parte daCADEira ou cinto ser entalada pela porta ou ficar sob o assento pode interferir com os passageiros ou com ofeito adequado da porta.
5 Nunca deixe a criança sem supervisão no célico.
6 Substitua aCADEira après qualquer tipo de acidente, uma vez que pode having danos estruturais que não sejam vistos fácilmente.

Detalles do produto

Descrição do produits: Graco Gr 0+/1

Adequado para: crianças com menos de 18 kg (ou menos de 4 anos).

Gr. 0 + / 1

Materiais: plácicos, metal, tecidos

Local de fabrico: China

Fabricante: Graco Children Products.

Lista de peças

Fig. 1.1 Cimento de segurarça de 5 pontos

Fig. 1.2 Ajustador do cinto

Fig. 1.3 Botão de ajuste do ângulo

Fig. 1.4 Lingueta Secundaria

Fig. 1.5 Uniao da barra superior

Fig. 1.6 Gancho de cimento traseiro virado paraTRS

Fig. 1.7 Corpo

Fig. 1.8 Cintos protectores dos ombros

Fig. 2.1 Gancho de cimento traseiro virado paraTRS

Fig. 2.2 Linguuela de libertação mode virado para arente

Fig. 2.3 Proteção Do cimento da fronte

Fig. 2.4 Base

Fig. 2.5 Proteção Traseira

Fig. 2.6 Manual de Instruções

Fig. 2.7 Botão de ajuste alta do cimento

Fig. 3 Almofada Anti deslizamento

Ajuste de inclinação

Apos o ajuste, mova acadeira para a fronte e para这只是 para se certificar que aCADEIRA está bem presa ao assento do célico.

Modo virado para arente (Para crianças entre os 9 e os 18 kg)

Há quatre ângulos de inclinação 1 – 4 (Fig. 5). Basta premir o botão de ângulo de ajuste para fazer os ângulos dacadeira para automóvel (Fig. 4) – Empurrar para cima.

Modo virado paraTRS (Para crianças com menos de 13kg

Prima primeiro a lingueta secundária e, em seguida, o botão de ajuste de inclinação (Fig. 6). Acadeira instalada neste modo TEM de ser ajustada para o angulo 5 (Fig. 5).

A Tenha em atençao para nao entalar os dedos ao realizar este procedimen- to.

Ajuste de alta do cinto para os ombros

A O ajuste inadequado dos ombros pode atirar a criança para fora dacadeira se ocorro um acidente.
A Certifique-se que a alta dos ombros não é demasiado alta ou demasiado baixa antes de instalar estaCADEira.

1 Abra a cobertura traseira localizada no encosto da cadeira (Fig. 7).
2 Mova a alavanca para cima ou para baixo premindo o botão de ajuste de alta do cimento (Fig. 8).

Há quatre posições de alta de ombros para ajuste.

3 Ajuste o cinco dos ombros para a alta adequada da cobertura exterior depos do ajuste da alta (Fig. 10).
4 O cinco dos ombros TEM de passar pelos ombros dacriança de acordo com aalta (Fig. 9).
A posicao do cinto dos ombros TEM de ser definida ligeiramente acima dos ombros da crianca.

Instalação no veiculo

(Modo virado para这只是, para crianças com menos de 13 kg)

A Tenha em atençao que este modo Só pode ser uso por crianças com menos de 13 kg (aproxadamente 1 ano ou menos) (Fig. 11).
A NAO instale em assento de veçculo equipado com airbags de segurar (Fig. 12).
A É alimentante recomendado que acadeira sera instalada nos assentes traseiros do seu(becido).
Tenha em atençao que TEM de fazer a cadeira no ângulo mais inclinado, ou ângulo 5, no modo virado para trás. (Consulte a página 71 para informações de ajuste)
A Tanto a barra superior como aomalofada interior TEM de ser instaladas no modo virado paraTRS.

1 Instale as alimentadas interiores na cadeira (incluindo a alimentada para a cabeca, alimentada do assento e protecções das correias das pernas)
- O coxim interno é projetado fazer a proteção e o comfortso extra para o infante sob 6 mezes velho.
- Acriança sob 6 mezes deve usar este assento de carro com coxins internos (Fig. 13).
- A almofada interior é amovível para lavagem.

Fig. 13.1 Proteções das correias das pernas

Fig. 13.2 Almofada para a cabeca

A Certifique-se de que utilizes o quanto dos ombros na alta adequada quando utilizes as almofadas interiores (Consulte a págin72 para informações de ajuste).
2 Utilização da barra superior (Fig. 14).
A Tenha em atençao que a insercao é direcional.
A Não utilize a barra superior como pega de elevação.
3 Aperte o cimento de segurarca do voiculo (Fig. 15).
4 Instalação dos cintos de segurarca do Veiculo (Fig. 16).

I. Instale ocinto de cintura nosdos ganchos traseiros dos@cintos localizados na parte inferior darente do assento de segurarca.
II. Puxe ocimento diagonal até ao comprimento adequado para passar pornas da cadeira e, em seguida, prenda o*cimento diagonal nos ganchostraseiros dos cintos localizados na parte superior da traseira do assento

Fig. 16.1 Cinto diagonal

Fig. 16.2 Cimento de segurarca subabdominal

Prender o cinto de segurarca nos ganchos (Fig. 17).

5 Empurre aCADEira para baixo e contra o assento do Veiculo. Ao mesmo tempo, puxe osCNTOS.nessa direcção para que aCADEira fique bem ajustada e em segurarca (Fig. 18).
6 Volte a confirmar se acadeira está bem presaupon de conclusir as instalacoes anteriores. (Verifique movendo acadeira para trase para arente)

A Certifique-se de que tanto o cimento de sintura e o cimento diagonal não está torcidos nem dobrados e que não evitam que o cimento de segurarça funcao completeness complementamente e de forma funcional (fig. 19).

Instalação no veiculo

(Modo virado para arente, para crianças entre 9 e 18 kg)

A Tenha em atençao que este modo Só pode ser uso por crianças entre 9 e 18 kg (aproxadamente entre 1 e 4 anos).
É altoamente recommendado que acadeira sera instalada nos assentes traseiros do seu(be!)culo (Fig. 20).

1 Puxe o*cinto de seguranca do veiculo até um comprimento adequado e, em seguida, realizze os seguentes passos para prender a cadeira em seguranca.

I. Puxe ocinto de seguranca do veiculo através de una das coberturas frontais do cinto (Fig. 21).
II. Abra a almofada do assento e puxe o cinto de seguranca através dela (Fig. 22).
III. Passe através do cinto até à outra cobertura de cinto frontal (Fig. 23).
IV. Prenda ocinto de segurarca do veiculo até ouvir um "CLIENTE" (Fig. 24).

2 Empurre aCADEira para baixo contra o assento do Veiculo. Ao mesmo tempo, puxe osCNTOS.nessa direcção para que aCADEira fique bem ajustada e em segurarca (Fig. 25) - Prima.
3 Prender o*cimento diagonal do秘书长o com a lingueta de libertação. (Fig. 26).

I. Liberte a lingueta de libertação
II. Coloque o cimento através da lingueta de libertação e puxe às ficar esticado.
III. Prenda a lingueta de libertação.

4 Volte a confirmar se a cadeira está bem presa antes de conclusir as instalacoes anteriores.

A Certifique-se de que tanto o cimento de sintura e o cimento diagonal não está torcidos nem dobros e que não evitam que o cimento de segurarça funcione completeness e de forma funcional.
A NAO insira a barra superior no modo virado para a frente (Fig. 27).

Prender a criança no veiculo

A NAO remove osCNTOs de protecao dos ombros, que foram concebidos para evaporar que a crianca escorregue.
1 Pressione o botão vermelho para libertar o fecho do cimento (Fig. 28).
2 Desaperte o*cinto premindo o ajustador de cinto e ajuste o cinto dos om-bros para o comprimento adequado (Fig. 29) - Pressionar.
3 Coloque osCNTOS dos ombros em conjunto e, em seguida, insira-os no fecho do cinto (Fig. 30).
4 Empurre o ajustador do cinco paraaabustar o comprimento das correias dos ombros para um comprimento adequado que permita que acriança fique bem presa na cadeira para automóvel (Fig. 31) - Empurrar.

Cuidados e manutenção

1 A almofada do assento é amovível. Utilize água fria para a lavagem à maior e consulte a etiqueta de lavagem colocada na cadeira para obter informações sobre o método correcto. NÃO lavar na boaquina nem limpar a seco.
2 Retire a espuma das almofadas interiores antes de lavar.
3 OsCNTOS da crianca nao devem ser usados sem a cobertura. A cobertura da cadeira nao deve ser substituidade por outra que nao sera recomendada aoelo fabricante, porque a cobertura constitui umaparte integrante do desempenho de retencao.
4 Para remove a almofada do assento, liberte as almofadas em eles os lados da almofada do assento. Empurre as almofadas do assento para fora do assento.
5 Paravoltaracolocaralmofada do assento

I. Cubra acadeira com a almofada da cadeira.
II. Puxe osCNTOS e correias atraves das aberturas indicadas na almofada. Certificque-se de que as almofadas se encaixam perfeitamente e de forma justa na cadeira (Fig. 32).

III. Coloque a extremidade da almofada dacadeira na cobertura plástica traseira dacadeira e Coloque as almofadas extra para prender a almofada dacadeira. (Fig. 33).

6 Instalar osCNTOS de protecão dos ombros.

I. Abra a cobertura traseira localizada no encosto da cadeira.
II. Insira o*cimento de proteção dos ombros de um lado para o除外, de forma a que a rede no meio passe pelo encosto da cadeira (Fig. 34).
III. Instale o cimento dos ombros no cimento de proteção dos ombros (Fig. 35).

Informações adioncionais

1 Certifique-se de que a cadeira está bem presa ao Vecidoo quando não está a ser realizada, para que não sera个项目 e possa ferir os occupantes numa curva apertada, paragem brusca ou colisão.
2 NÃO realizze qualquer modificacao na estrutura ouSYSTEMA de cintos de segurarca da cadeira. Para segurarca da crianca, VERIFIQUE ou substitua imeditamente a cadeira antes um acidente de qualquer natureza.
3 É altoamente recomendado que qualquer bagagem ou outras objecto sejam presos, uma vez que pode fazer ferimentos no caso de uma colisão.
4 De acordo com as estatisticas, as crianças está mais seguras quando bem presas nos assentes traseiros dos veículos do que nas posições darente. Portanto, é altoamente recomendado que instale acadeira nos assentes traseiros do célico.
5 ACADEira pode ficar muito quente(before de uma longa exposicao ao sol. Ocontacto com estas peças pode causar queimaduras na pele da crianca. Toque sempre na superficie de qualquer peças de metal ou plastico antes de colocar a crianca naCADEira.

Avisos

1 Este é uma retenção "Universal" de crianças. É aprovada pela Regulamento europeia n.° 44, série 04 das alterações e Norma Nacional Chinesa 11497, para utilizesçao geral em automóveis e é adequada a maior parte, mas não a todos, dos bancos dos automóveis.

ECE.R44/04

UNIVERSAL

0-18kg

04443639

2 Para assegurar a instalacao adequada deste produits, consulte o manual de proprietario do Veiculo para verficar se esta cadeira de segurancaarethedoGrupo etario é adequada para ser instalada no seu veiculo.
3 Este Sistema de segurar de crianças foi classificado como "Universal" em conformidade com as condições mais recentes e mais restritas que as condições anteriores que se aplicavam a designs anteriores que não englobavam este aviso.
4 Em caso de duvida, consulte o fabricante do equipamento de retencion de crianças ou o vendedor.

Patente número:

TW219261 TW218572 USD487640 JP121028 US6820939

EP000041686-0001 ZL03343147.7 ZL03343146.9
