JUNIOR - Seggiolino auto GRACO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Seggiolino auto per bambini
Marca	Graco
Modello	JUNIOR (numero modello 8H98)
Gruppi di peso	Gruppo 0+ (0-13 kg) e Gruppo 1 (9-18 kg)
Peso massimo del bambino	18 kg
Età consigliata	Dalla nascita a circa 4 anni
Materiali	Plastica, metallo, tessuto
Paese di origine	Cina
Norma di sicurezza	ECE R44/04
Tipo di imbracatura	Imbracatura a 5 punti regolabile in altezza
Posizioni di inclinazione	4 posizioni fronte strada, 1 posizione (angolo 5) schiena alla strada
Installazione	Schiena alla strada (0-13 kg) e fronte strada (9-18 kg)
Modalità di fissaggio	Cintura di sicurezza del veicolo a 3 punti
Barra superiore (top tether)	Sì, utilizzata in modalità schiena alla strada
Riduttore neonato	Incluso per bambini di meno di 6 mesi
Copertura rimovibile	Sì, lavabile a mano in acqua fredda
Manutenzione della copertura	Non lavare in lavatrice, non lavare a secco
Utilizzo consigliato	Solo sedili posteriori, mai su un sedile con airbag
Accessori inclusi	Cuscino antiscivolo, cuscini interni (testa, sedile, tra le gambe)
Pezzi di ricambio	Disponibili presso il produttore
Riparabilità	Sostituzione del seggiolino dopo ogni incidente

Domande frequenti - JUNIOR GRACO

Come installare il seggiolino in modalità schiena alla strada?

Per installare il seggiolino in modalità schiena alla strada (bambino di peso inferiore a 13 kg), regolare prima l'inclinazione sull'angolo 5 (il più inclinato). Posizionare il seggiolino su un sedile posteriore del veicolo, quindi far passare la cintura di sicurezza attraverso i ganci specifici (anteriore e posteriore). Tirare la cintura per serrarla e verificare che il seggiolino sia ben fissato muovendolo avanti e indietro. Non installare mai su un sedile con airbag.

Come regolare l'altezza dell'imbracatura?

Aprire il coperchio posteriore del seggiolino, premere il pulsante di regolazione dell'altezza dell'imbracatura e far scorrere l'imbracatura verso l'alto o il basso. Ci sono quattro posizioni. La cintura della spalla deve trovarsi appena sopra le spalle del bambino. Controllare prima di ogni installazione.

Qual è il peso massimo per l'utilizzo schiena alla strada?

La modalità schiena alla strada è solo per bambini di peso inferiore a 13 kg (circa dalla nascita a 1 anno). Oltre, passare alla modalità fronte strada.

Posso installare questo seggiolino sul sedile anteriore con airbag?

No, non installare mai questo seggiolino su un sedile dotato di airbag. Utilizzare sempre i sedili posteriori del veicolo, è più sicuro.

Come mantenere la copertura del seggiolino?

La copertura è rimovibile. Lavarla a mano in acqua fredda. Non lavarla in lavatrice e non lavarla a secco. Prima del lavaggio, rimuovere la schiuma dai cuscini interni. Consultare l'etichetta di lavaggio.

Il seggiolino può essere riutilizzato dopo un incidente?

No, dopo qualsiasi incidente, anche minore, sostituire il seggiolino. La sua struttura potrebbe essere stata danneggiata senza segni visibili, compromettendo la sicurezza.

Quante posizioni di inclinazione sono disponibili?

In modalità fronte strada, ci sono 4 posizioni di inclinazione (angoli da 1 a 4). In modalità schiena alla strada, è richiesta una sola posizione fissa (angolo 5) per la sicurezza.

Come regolare l'inclinazione del seggiolino?

Premere il pulsante di regolazione dell'angolo (situato nella parte anteriore del seggiolino) e inclinare il seggiolino nella posizione desiderata. In modalità schiena alla strada, premere prima il fermo secondario, poi il pulsante per passare all'angolo 5. Fare attenzione a non pizzicarsi le dita.

A cosa serve la barra superiore (top tether)?

La barra superiore viene utilizzata solo in modalità schiena alla strada per stabilizzare il seggiolino. Inserirla nei punti di giunzione previsti nella parte posteriore del seggiolino, quindi agganciarla al punto di ancoraggio del veicolo. Non utilizzarla come maniglia per sollevare il seggiolino.

Come allacciare correttamente mio figlio nel seggiolino?

Sganciare la fibbia dell'imbracatura premendo il pulsante rosso. Allentare le cinghie. Posizionare il bambino, quindi unire le due cinghie delle spalle e inserirle nella fibbia. Tirare la cinghia del regolatore per stringere l'imbracatura. Assicurarsi che l'imbracatura sia ben aderente e che la cinghia tra le gambe sia in posizione.

MANUALE UTENTE JUNIOR GRACO

per ave acquistato un seggiolino per auto omologato e di elevata qualità. Questo modello è utilizzabile dai bambini con peso INFERiore a 18 kg (fino a 4 anni).

Leggere attendamente per comprendere le istruzioni e seguire le fasi dell'in-stallazione descritte nel presente manuale, perché questo è il SOLO modo per proteggere il vostro bambino da gravi lesioni in caso di incidente.

Conservare quello manuale con cura e a portata di mano per eventuali futureregolazioni del seggiolino durante ilnormale periodo di crescita del vostrobambino e in caso di assistenza.

Accertarsi che questo modello di seggiolino sia adatto all'installazione sul proprio veicolo e consultrare il libretto di uso e manutenzione del veicolo nel caso in cui non siete sicuri della compatibilità.

Le cinture di sicurezza potrebbero differire per forma e dimensioni a seconda del costruttore, dell'anno di fabbricazione e del modello della vettura. Adatto solo con i veicoli elencati e dotati di cinture di sicurezza con arrotolatore a tre punti, APPROVATE alla normativa ECE n. 16 o altre equivalenti.

LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMADI INSTALLARE IL SEGGIOLINO IN AUTO.

Indice

Avvertenze per i genitori e per coloro che utilizzato il seggiolino 80

In caso di emergenza. 81

Informazioni importanti. 81

Dettagli del prodotto 81

LiSta delle parti 82

Regolazione dell'inclinazione 82

Regolazione in altezza delle cinghie di ritenzione 83

Installazione sul veicolo, (nel verso contrario al senso di marcia, per bambini fino a 13 kg) 83

Installazione sul veicolo, (nel verso del senso di marcia per bambini tra 9 e 18 kg) 85

Come posizionare il bambino sul seggiolino 86

Cura e manutenzione 86

Informazioni aggintive 87

Avverenza 87

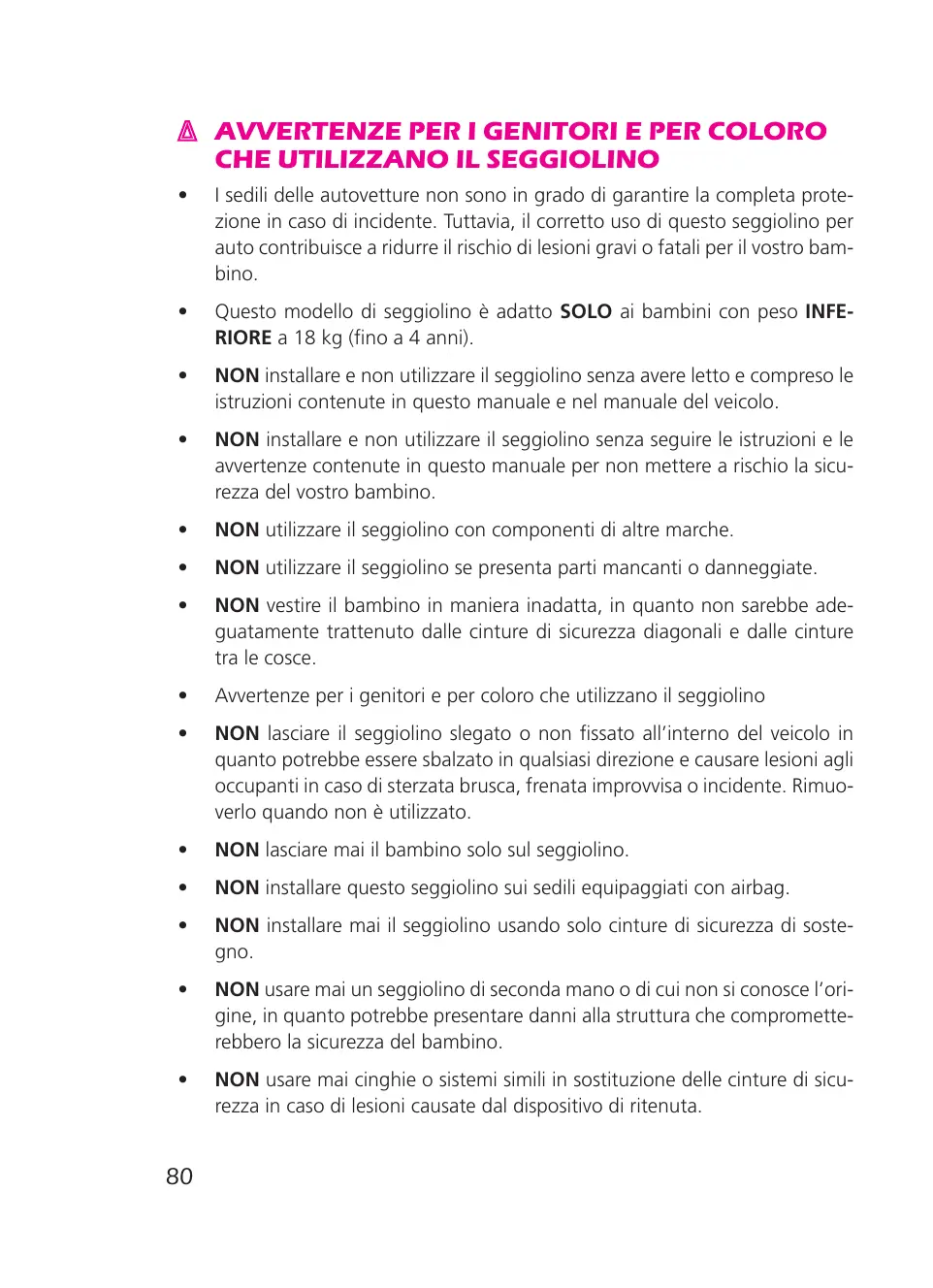

AVVERTENZE PER I GENITORI E PER COLORO CHE UTILIZZANO IL SEGGIOLINO

• I sedili delle autovetture non sono in grado di garantire la completeness in caso di incidente. Tuttavia, il corretto uso di questo seggiolino per auto contribuisce a ridurre il rischio di lesioni gravi o fallali per il loro bambino.
• Questo modello di seggiolino è adatto SOLO ai bambini con peso INFERIORE a 18 kg (fino a 4 anni).
• NON installare e non utilizzato il seggiolino perché aveletto e compreso le istruzioni containute in quello manuale e nel manuale del veicolo.
• NON installare e non utilizzato il seggiolino perché seguire le istruzioni e le avventenze contente in quello manuale per nonMETTERA rischio la sicurezza del vostro bambino.
• NONutilizzare il seggiolino con componenti di altre marche.
• NONutilizzare il seggiolino se presenta parti mancanti o danneggiate.
• NON vestire il bambino in maniera inadatta, in quanto non sarebbe adeguamente trattenuto delle cinture di sicurezza diagonali e dalle cinture tra le cosce.
• Avvertenze per i genitori e per coloro che utilizzato il seggiolino
• NON lasciare il seggiolino slegato o non fissato all'interno del veicolo in quanto potrebbe essere sbalzato in qualsiasi direzione e causare lesions agli occupanti in caso di sterzata brusca, frenata improvvisa o incidente. Rimuoverlo quando non è utilizzato.
• NON lasciare mai il bambino solo sul seggiolino.
• NON installare quello seggiolino sui sedili equipaggiati con airbag.
• NON installare mai il seggiolino using solo cinture di sicurezza di sostegno.
• NON usare mai un seggiolino di seconda mano o di cui non si conosce l'origine, in quanto potrebbe presentare danni alla struttura che promiettere rebbero la sicurezza del bambino.

• NON usare mai cinghie o sistemi simili in sostituzione delle cinture di sicurezza in caso di lesions causate dal disposittivo di ritenuta.

• Fare attentzione a non incastrare le dita nelle seggiolino nel verso contrario al senso di marcia.

• NON usare la barra superiore per il sollevamento e il trasporto del seggioli-no per non danneggiare la struttura.

In caso di emergenza

In caso di emergenza o di incidente, prendersi immediatamente cura del bambino soccorrendolo e rivolgendosi a un centro di assistenza medica.

Informazioni importanti

1 Leggere e comprendere attendamente il presente manuale di istruzioni prima di installare il seggiolino in auto.
2 Conservare il presente manuale con cura nella tasca posta nelle schienale del seggiolino.
3 Questo modello di seggiolino è progettato e omologato solo per l'utilizzo con bambini di peso inferiore a 18 kg (fino a 4 anni).
4 Fissare sempre il seggiolino al sedile del veicolo,anche se non è utilizzato, in quanto le cinghie di fissaggio o alcune parti del seggiolino potrebbero rinanere incastrate nella portiera o finire sotto il sedile, interferendo in quello modo con i passeggeri oppure impedendo la corretta chiusura delle portiere.
5 Non lasciare mai il bambino solo nel veicolo.
6 Sostituire il seggiolino in seguito a un incidente di qualsiastientities, in quanto i danni alla struttura del seggiolino potrebbero non essere visibili.

Dettagli del prodotto

Descrizione del prodotto: Graco Gr 0+/1

Adatto a: bambini con peso inferiore ai 18 kg (o fino a quattro anni).

Gr. 0 + / 1

Materiali: plastica, metallo, stoffa

Paese di produzione: Cina

Produttore: Graco Children Products.

Lista delle parti

Fig. 1.1 Chiusura di sicurezza a cinque punti

Fig. 1.2 Dispositivo di regolazione della cinghia

Fig. 1.3 Pulsante di regolazione dell'inclinazione

Fig. 1.4 Chiusura secondaria

Fig. 1.5 Giuntura barra superiore

Fig. 1.6 Gancio per la cintura per installmente in verso contrario al senso di marcia

Fig. 1.7 Struttura

Fig. 1.8 Imbottiture protettive per le spalle

Fig. 2.1 Gancio per la cintura per installazione in verso contrario al senso di marcia
Fig. 2.2 Dispositivo di bloccaggio per l'installazione del seggiolino nel verso del senso di marcia
Fig. 2.3 Copertura cintura anteriore Fig. 2.4 Base
Fig. 2.5 Coperchio posteriore
Fig. 2.6 Manuale d'istruzioni
Fig. 2.7 Pulsante per la regolazione dell'altezza delle cinghie

Fig. 3 Piastra antiscivolo

Regolazione dell'inclinazione

A Al terme della regolazione, spostare il seggiolino in avanti e indietro per assicurarsi che sua stato fissato correttamente al sedile del veicolo.

Installazione nel verso del senso di marcia (per bambini tra 9 e 18 kg di peso)

É possible regolare l'inclinazione su quattro posizioni 1-4 (fig. 5). É sufficiente premere il pulsante di regolazione dell'angolo di inclinazione per fissare il seggiolino con l'angolo desiderato (fig. 4) - Spingere verso l'alto.

Installazione nel verso contrario al senso di marcia (per bambini fino a 13 kg di peso)

Premere prima il disposativo di blocco secondario e poi il pulsante di regolazione dell'inclinazione (fig. 6).

Il seggiolino installato in quello modo DEVE essere regolato sulla posizione 5 dell'angolo di inclinazione (fig. 5).

A Fare attenuation alle dita durante quello tipo di regolazione.

Regolazione in altezza delle cinghie di ritenzione

In caso di incidente un'errata regolazione dell'altezza potrebbe espellere il bambino dal seggiolino.
Assicurarsi che l'altezza non sia regolata troppo in alto o troppo in basso prima dell'installazione del seggiolino.

1 Apriré la copertura posteriore collocata sul retro dello schienale (fig. 7).
2 Spostare la leva scorrevole in alto o in basso premendo il pulsante di regolazione dell'altezza delle cinghie (fig. 8). è possibile regolare l'altezza delle cinghie su quattro posizioni differenti.
3 Dop o ave regolato l'altezza, inseire le cinghie nell'asola corrispondente alla nuova posizione (fig. 10).
4 Le cinghie di ritenzione DEVONO passare sulle spalle del bambino secondo l'altezza (fig. 9).
La loro posizione DEVE essere appena al di sopra delle spalle del bambino.

Installazione sul veicolo

(nel verso contrario al senso di marcia, per bambini fino a 13 kg)

A Questo tipo di installatione è valida SOLO in caso di utilizzo con bambini di peso inferiore a 13 kg (per bambini fino a circa 1 anno di età) (fig. 11).
A Non installare sui sedili equipaggiati con airbag (fig. 12).
Si raccomanda vivamente di installare il seggiolino sul sedile posteriori del veicolo. Il seggiolino DEVE essere regolato alla massima inclinazione, o posizione 5, in caso di installatione nel verso contrario al senso di marcia. Andare a pagina 82 per le istruzioni su come effettuare la regolazione.
In caso di installmente in verso contrario al senso di marcia, si DEVONO installare la barra superiore e il cuscino interno.

1 Fissare i cuscini interni sul seggiolino (imbottitur per la testa, imbottitur per la seduta e la cinghia di protezione per l'inguine)
Il cuscinetto intero è stato disognato per garantire la protezione ed il comport del bambino fino ai 6 mesi.

• I bambini sotto i 6 mesi di età devono usare SEMPRE quello seggiolino auto con il cuscinetto(fig. 13).
  I cuscini interni sono rimovibili per permetterne il lavaggio.

Fig. 13.1 Cinghia di protezione per l'inguine

Fig. 13.2 Imbottitur per la testa

A Quando si usano i cuscini interni, assicurarsi di regolare correttamente l'altezza delle cinghie di ritenzione. Andare a pagina 83 per le istruzioni su come effettuare la regolazione.
2 Utilizzo della barra superiore (fig. 14).
Notare che l'insertimento è direzionale.
Non usare la barra superiore per sollevare il seggiolino.
3 Allacciare la cintura di sicurezza del veicolo (fig. 15).
4 Installazione delle cinture di sicurezza del veicolo (fig. 16).

I. Fissare il tratto avvolgente della cintura ai due ganci presenti inferiori-mente sul lato anteriore del seggiolino.
II. Tirare la porzione diagonale della cintura fino alla lunghezza necessaria per farla passare attorno al seggiolino, quando fissare la cintura ai ganci collocati posteriormente nella parte alta del seggiolino.

Fig. 16.1 Cintura diagonale

Fig. 16.2 Cintura addominale

Fissaggio della cintura di sicurezza ai ganci (fig. 17).

5 Spingere il seggiolino verso il basso sul sedile del veicolo. Contemporaneamente tirare la cintura di sicurezza in maniera che il seggiolino risulti fissato saldamente (fig. 18).
6 Al terme dell'installazione, ricontrollare che il seggiolino sia fissato saldamente. Esequire il controllo spostando il seggiolino in avanti e indietro.
Assicurarsi che entrambi i tratti della cintura, addominale e diagonale, non siano attorcigliati o piegati e che in nessun modo sa ostacolato il corretto tensionamento e funzionamento della cintura (fig. 19).

Installazione sul veicolo

(nel verso del senso di marcia per bambini tra 9 e 18 kg)

A Questo tipo di installmente è valida SOLO in caso di utilizzo con bambini di peso compreso tra 9 e 18 kg (all'incirca da 1 a 4 anni).
Si raccomanda vivamente di installare il seggiolino sul sedile posteriore del veicolo. (fig. 20)
1 Tirare la cintura di sicurezza fino alla lunghezza necessaria, quando seguire le istruzioni riportate di seguito per fissare il seggiolino.

I. Tirare la cintura di sicurezza del veicolo e farla passareattraverso una copertura della cinghia anteriore (fig. 21).
II. Sollevare l'imbottitura del seggiolino e tirare la cintura (fig. 22).
III. Passare la cinturaattraverso lo schienale fino alla copertura sull'altro lato (fig. 23).
IV. Bloccare la cintura di sicurezza del veicolo finché non scatta in posizione (fig. 24).

2 Spingere il seggiolino verso il basso sul sedile del veicolo. Allo stesso tempo tirare la cintura di sicurezza come indicato in figura in maniera che il seggiolino risulti fissato saldamente (fig. 25) - spingere in basso.
3 Fissare la cintura di sicurezza del veicolo con il dispositivo di bloccaggio. (fig. 26)

I. Apriré il dispositiivo di bloccaggio.
II. Posizione are la cintura di sicurezza nel dispositivo di bloccaggio e tirare con forza.
III. Chiudere il dispositivo di bloccaggio.

4 Al terme dell'installazione, ricontrollare che il seggiolino sia fissato saldamente. Eseguire il controllo spostando il seggiolino in avanti e indietro.
Assicurarsi che entrambi i tratti della cintura, addominale e diagonale, non siano attorcigliati o piegati e che in nessun modo sa ostacolato il corretto tensionamento e funzionamento della cintura.
Non insere la barra superiore durante l'installazione del seggiolino nel verso del senso di marcia (fig. 27).

Come posizionare il bambino sul seggiolino

NON togliere le imbottiture protettive per le spalle, progettate per evitare che il bambino possa scivolare.

1 Premere il pulsante rosso per aprir la fibbia delle cinghie (fig. 28).
2 Allentare le cinghie premendo il regolatore della lunghezza delle cinghie e regolare alla lunghezza desiderata (fig. 29) – premere.
3 Unire le cinghie di ritenzione e inserirle nella fibbia (fig. 30).
4 Tirare la cinghietta di regolazione della tensione delle cinghie di ritenzione in modo da lasciare il bambino seduto saldamente al seggiolino (fig. 31).

Cura e manutenzione

1 Il rivestimento del sedile è rimovibile. Lavare a mano in acqua fredda e consultrare le istruzioni riportate sull'etichetta di lavaggio presente sul seggiolino. Non lavare a macchina o a secco.
2 Rimuovere l'imbottitura interna dei cuscini prima del lavaggio.
3 Il seggiolino non deve essere usato senza rivestimento. Il rivestimento non deve essere sostituito con un altro di tipo diverso da quello raccomandato dal produttore, in quanto costituisce parte integrante del disposativo di sicurezza al fine di garantirne il corretto funzionamento.
4 Per rimuovere il rivestimento del seggiolino, après i fermagli su entrambi i lati. Sfilare le imbottiture dal sedile.
5 Per rimontare le imbottiture del sedile

I. Poggiare l'imbottitura sulla parte anteriore del sedile.
II. Fare passare le cinghie attraverso l'aperture posta sull'imbottitur. Assicurarsi di sistemare correttamente l'imbottitur sul seggiolino (fig. 32).
III. Infilare il bordo dell'imbottitura nella copertura di plastica posteriore del seggiolino e bloccare i fermagli per fissare l'imbottitura (fig. 33).

6 Installazione delle imbottiture protettive per le spalle.

I. Aprire la copertura posteriore collocata sul retro dello schienale.
II. Fare passare le imbottiture da un lato all'altre dello schienale del seggiolino (fig. 34).
III. Fissare le imbottiture attorno alle cinghie di ritenzione (fig. 35).

Informazioni aggiuntive

1 Assicurarsi che il seggiolino sa fisso saldamente nel veicolo quando non è utilizzato, in quanto potrebbe essere sbalzato in qualsiasi direzione e causare lesionsagli occupanti in caso di sterzata brusca, frenata improvvisa o incidente.
2 Non modificare in alcun modo la struttura o il systema di sicurezza del seggiolino. Controllare o sostuire il seggiolino in seguito a un incidente di qualsiasi tipo.
3 Si raccomanda di fissare saldamente bagagli o altri oggetti che potrebbero causare lesioni in caso di incidente.
4 Le statistiche indicano che i bambini sono maggiornente al sicuro quando sono seduti correttamente sul seggiolino fissato ai sedili posteriori, piuttosto che a quelli anteriors. Pertanto, si raccomanda vivamente di installare il seggiolino sul sedile posteriore del veicolo.
5 Il seggiolino può diventare estremamente caldo se esposto al sole per lungo tempo. Il contatto con parti calde può causare scottature alla pelle del bambino. Prima di collocare il bambino sul seggiolino, toccare la superficie delle parti in plastica o in metallo per assicurarsi che non siano troppo calde.

1. Questo è un dispositivo di ritenuta per bambini di tipo "universale". É approvato alla Normativa Europea n. 44, series di emendamenti 04, e alla Normativa Statale Cinese 11497 per uso generico a bordo di veicoli, ed è adatto alla maggior parte dei sedili di veicoli, ma non a tutti.

ECE.R44/04

UNIVERSAL

0-18kg

04443639

2 Per garantire la corretta installmente di quello prodotto,fare riferimento al manuale d'istruzioni del proprio veicolo per assicurarsi che il seggiolino possa essere installato per il particolare gruppo di età.
3 Questoistema di ritenuta per bambini è stato classificato di tipo "universale" in base alle ultime e più severe disposizioni, rispetto a quella applicate a modelli precedenti sui quali non è fissata esta etichetta.
4 In caso di dubbi contattare il produttore o il venditore del seggiolino.

Brevetto numero:

TW219261 TW218572 USD487640 JP121028 US6820939

EP000041686-0001 ZL03343147.7 ZL03343146.9

GRATULERAR!
