Tipo di prodotto	Seggiolino auto
Marca	GRACO
Modello	SLIMFIT
Omologazione	ECE R44.04
Gruppi di peso	Gruppo 0+ (0-13 kg), Gruppo I (9-18 kg), Gruppo II (15-25 kg), Gruppo III (22-36 kg)
Orientamenti	Contro il senso di marcia (0-18 kg), Nel senso di marcia (9-18 kg), Rialzo (15-36 kg)
Installazione	ISOfix + cintura a 3 punti o solo cintura a 3 punti
Imbracatura	5 punti, regolabile in altezza con poggiatesta
Regolazione inclinazione	Sì, più posizioni
Protezione laterale	Sì, dispositivo di protezione contro gli urti laterali
Poggiatesta regolabile	Sì, con manopola di regolazione rossa
Portabibita	Sì, rimovibile (può essere posizionato su entrambi i lati)
Pulizia delle fodere	Lavaggio in lavatrice con acqua fredda, ciclo delicato. Non candeggiare. Asciugatura per sgocciolamento.
Pulizia della fibbia	Immergere in acqua calda, agitare, premere il pulsante rosso. Non usare sapone o detersivo.
Pulizia delle cinghie dell'imbracatura	Solo sapone delicato e panno umido. Non immergere.
Accessori inclusi	Cuscino corporeo, cuscino poggiatesta, copricinghie, guida cintura, connettori ISOfix, guide ISOfix
Ricambi	Disponibili presso Graco (www.gracobaby.eu)

Domande frequenti - SLIMFIT GRACO

Come installare il seggiolino in modalità contro il senso di marcia?

Posizionate il seggiolino in posizione reclinata 1 o 2. Appoggiate la base piatta sul sedile del veicolo, spingete finché la parte anteriore non tocca lo schienale. Fate passare la cintura di sicurezza attraverso il passaggio contrassegnato da un'etichetta blu. Allacciate la cintura e stringete premendo al centro del seggiolino.

Come installare il seggiolino in modalità nel senso di marcia con ISOfix?

Fissate le guide ISOfix ai punti di ancoraggio del veicolo. Premete il pulsante di regolazione per estendere i connettori. Inserite i connettori negli ancoraggi finché gli indicatori non diventano completamente verdi. Verificate il fissaggio tirando i connettori.

Come regolare l'altezza dell'imbracatura?

Stringete la manopola di regolazione rossa e spostate il poggiatesta verso l'alto o il basso. Per la modalità contro il senso di marcia, le cinghie devono essere sulle o appena sotto le spalle. Per la modalità nel senso di marcia, devono essere sulle o appena sopra le spalle.

Come passare dalla modalità imbracatura alla modalità rialzo?

Allentate le cinghie dell'imbracatura, sollevate il poggiatesta in posizione alta, aprite la fibbia. Rimuovete l'imbottitura inferiore per esporre lo scomparto di ripiegamento. Posizionate l'imbracatura, la fibbia e le linguette nel vano. Chiudete lo sportello e rimettete le fodere. Utilizzate il seggiolino in posizione reclinata 4.

Come pulire la fibbia del cavallo?

Sbloccate la fibbia ruotando il fermaglio metallico. Immergete la fibbia in una tazza di acqua calda e agitate. Premete più volte il pulsante rosso nell'acqua. Non usate sapone, detersivo o lubrificante. Lasciate asciugare all'aria.

Posso usare questo seggiolino con un airbag frontale attivo?

No. Non usate mai il seggiolino in orientamento contro il senso di marcia su un sedile dotato di un airbag frontale attivo. Ciò potrebbe causare lesioni gravi o mortali.

Cosa fare dopo un incidente?

Il seggiolino auto deve essere sostituito anche se non si vedono danni. Un incidente può indebolire il seggiolino e compromettere la sua protezione futura.

Come riporre l'imbracatura per la modalità rialzo?

Seguite i passaggi: allentate le cinghie, aprite la fibbia, rimuovete l'imbottitura inferiore, aprite lo sportello di ripiegamento, inserite l'imbracatura e le linguette, chiudete lo sportello. Rimettete le copricinghie nelle aperture posteriori del guscio.

Quali sono i gruppi di peso ed età per questo seggiolino?

Il seggiolino è omologato per i gruppi 0+ (0-13 kg), I (9-18 kg), II (15-25 kg) e III (22-36 kg). Utilizzo: contro il senso di marcia fino a 18 kg, nel senso di marcia da 9 a 18 kg, rialzo da 15 kg.

Come pulire le fodere del seggiolino?

Le fodere si rimuovono facilmente. Lavatele in lavatrice con acqua fredda con un ciclo delicato. Non candeggiate. Lasciate asciugare per sgocciolamento. Non usate l'asciugatrice.

MANUALE UTENTE SLIMFIT GRACO

Manuale di istruzioni

Elenco dei component

Guida per il fissaggio

NL

Handleiding

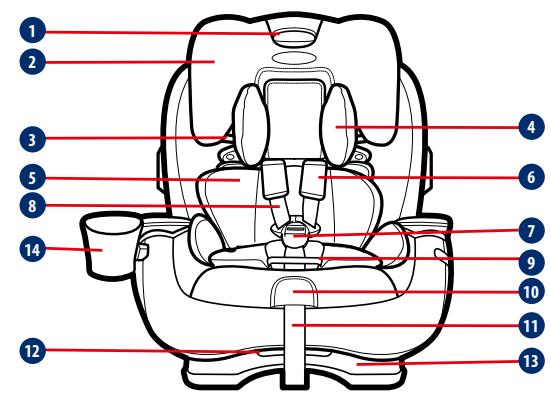

1 Maniglia di regolazione poggiatesta/cintura
Poggiatesta
Guida per la cintura della spalla del rialzo
Cuscino poggiatesta
Cuscino corpo
6 Coperture della cintura
Fibia
Bretelle
9 Coprifibia
Leva di sgancio cinture (sotto l'alella)
Cinghia di regolazione della cintura
12 Maniglia di reclinazione
13 Base sedile

14 Portabicchieri

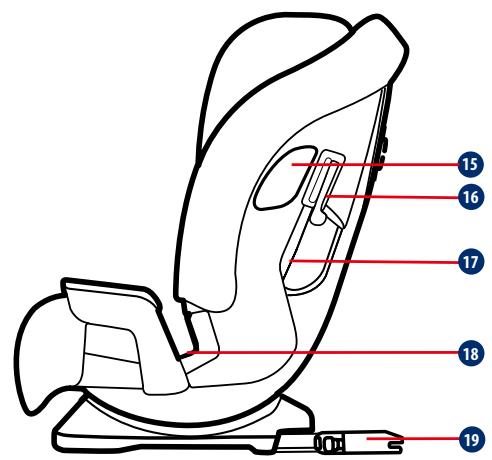

15 Protezione da impatto laterale
16 Bloccaggio della cintura della spalla rivolta verso il retro
17 Percorso della cintura della spalla rivolta verso il retro
18 Percorso della cintura addominale del rialzo e rivolta verso il retro
19 Attacco ISOcatch

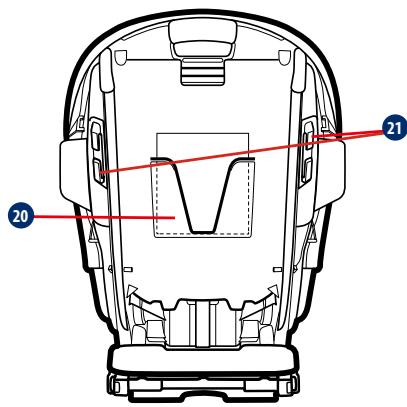

20 Scomparto del manuale di istruzioni
Guida per la cintura della spalla rivolta verso il retro

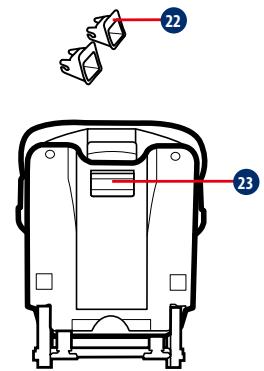

22 Guide ISOcatch
Pulsante di regolazione ISOcatch

AVVERTENZA

Leggere completeness il presente manuale di istruzioni PRIMA del primo utilizzo del seggiolino per auto! Conservare sempre il presente manuale di istruzioni con il seggiolino per auto. Le disposizioni si trovano sul retro del guscio del seggiolino. Dedicare un po'di tempo a conoscere il seggiolino per auto, in quanto la sicurezza del bambino dipende daesso. Prestare particolare attenzioneagli avvisi stampati in rosso.

AVVERTENZA per i genitori e altri utenti:

NON INSTALLARE O UTILIZZARE QUESTO SISTEMA DI RITENUTA PER BABBINI FINCHÉ NON SI LEGGONO E COMPRENDONO LE ISTRUZIONI INCLUSE NEL PRESENTE MANUALE E NEL MANUALE DEL PROPRIETARIO DEL VEICOLO.

Requisiti di sicurezza

Gli standard di sicurezza europei specificano la struttura e le prestazioni del seggiolino per auto, nonché i loro componenti, i requisiti per il montaggio e l'uso, le istruzioni e le marcature. Il seggiolino per auto è stato omologato in conformità allo standard europeo ECE R44.04

Un numero di omologazione è affisso sul retro del seggiolino e non deve essere rimioso.

AVVISO

Ilystemadiritenutaperbambini oomologatoalla normativaUN ECE44,serie04odemendamenti. Ilpresentesystemadi ritenutaperbambini poiessere Installatoutilizzandoa cintura disicurezza retrattile per adulti a 3 punitin conformità alla normativaUN ECE n.16oaltri standard equivalenti.

Important puncti di sicurezza

Non utilizzato il seggiolino auto rivolto verso il retro su un sedile del passeggero in cui è installato un airbag

anteriori attivo.

Fare in modo che gli oggetti rigidi e le parti in plastica del seggiolino per auto siano posizionati e installati in modo che non rischino di riranere incastrati in un sedile spostabile o nella portiera del veicolo.

NON togliere mai un bambino dal seggiolino per nessun motivo perché il veicolo è in movimento. Se il bambino ha bisogno di attenzioni, trovare unosto sicuro e fermarsi in un'area di sosta.

Conservare il seggiolino per auto in un luogo sicuro quando non viene utilizzato. Evitare di collocare oggetti pesanti su diesso.

Controllare sempre la sicurezza del seggiolino per auto prima di anni viaggio.

Verificare periodicamente l'usura di tutti i sistemi di ritenuta per bambini.

Non lasciare i bambini incustoditi nell'auto, neanche per brevi periodi di tempo.

Non lasciare bagagli e altri oggetti non fissati in auto. Se l'auto deve fermarsi improvisamente, QUESTi oggetti continuaranno a muoversi, causando gravi lesioni. Più grande è l'oggetto, maggiore è il rischio.

Non apportare modifiche o aggiunte non autorizzate alle parti del seggiolino o della cintura di sicurezza dell'auto.

Non utilizzato accessori o parti forniti da altre produttori. Il funzionamento del seggiolino per auto potrebbe esserne alterato, comportando lesioni gravi odecesso.

Dopo un incidente, il seggiolino per auto deve essere sostituito. Si potrebbe non notare alcun danno, maippo un grave incidente un seggiolino per auto potrebbe essere troppo debole per garantire la protezione.

In caso di domande, contattare il produttore del sistema di ritenuta per bambini.

Non utilizzare punti di sostegno del carico diversi da quelli specificati dal produttore del systema di ritenuta nelle istruzioni o sul corpo del systema di ritenuta.

! É ESTREMAMENTE IMPORTANTE che ilsystema di ritenuta per bambini sa installato correttamente con la cintura del veicolo

correttamente disposa in base alle istruzioni del produttore.

Assicurarsi sempre che la cintura del veicolo e le bretelle non siano attorcigliate.

!IL MANCATO UTILIZZO CORRETTO DEL SISTEMA DI RITENUTA PER BABBINI AUMENTA IL RISCHIO DI LESIONI GRAVI O DECESSO IN UNA CURVA BRUSCA, UN ARRESTO IMPROVISO O UN URTO.

Il bambino può subire lesioni in un veicoloanche non in caso di incidente. Frenate improvvise e curve bruschhe sono causare lesions al bambino se ilsystema di ritenuta non è installato correttamente o se il bambino non è adeguatamente fissato nel systema di ritenuta per bambini.

! La sicurezza del bambino dipende dall'installazione e dall'uso corretto delsystemadi ritenuta per bambini.

! La mancata osservanza di queste istruzioni e delle etichette di ritenuta per bambini cui implicare che il bambino urti l'abitacolo durante un arresto improvviso o un incidente.

! Nessun seggiolino per auto cui garantiere protezione da lesioni in agli situazione, ma un uso corretto contribuisce a ridurre il rischio di lesioni gravi o morte.

! Anche se l'uso di quelloystema di ritenuta per bambini sembra facile da capire da soli, è extremamente importante LEGGERE, COMPRENDERE E SEGUIDE IL MANUALE DEL PROPRIETARIO.

Per assistenza, contattare il servizio di assistenza clienti con tutte le domande relative a parti, uso e manutenzione.

Tenere a portata di mano il numero di modello e la data di produzione per un'assistenza più efficente. I numero si trovano su un adesivo sul retro delsystema di ritenuta per bambini.

! La sicurezza del bambino dipende da quando segue:

1. Scelta della corretta posizione del poggiatesta in base alla statura/al peso del bambino.

2. Protezione corretta del bambino nel systema di ritenuta per bambini.

3. Sezione di un luogo adatto per il sistema di ritenuta per bambini nel veicolo.

4. Disposizione e fissaggio corretti della cintura di sicurezza del veicolo.

! AVVERTENZA IMPORTANTE

Potrè essere installato correttamente se il produttore della vettura dichiara nel manuale delle istruzioni che in tale vettura più essere utilizzato un sistema di ritenuta per bambini "Universale" per quello gruppo di età.

! NON usare ilsystema di ritenuta per bambini sono la federa.

! NON'utilizzare una fodera diversa da quelli del produttore con il sistema di ritenuta per bambini. Consultare escludamente il proprio rivenditore per i pezzi di ricambio Graco. In quanto costituisce parte integrente del sistema di ritenuta per bambini migliorato.

! NON utilizzato in una configurazione nonindicata nelle istruzioni.

! Controllare frequentlymente la presenza di sporcizia nelle guidé ISOcatch e pulirle se necessario. L'affidabilità più essere ridotta alla penetrazione di sporcizia, polvere, residui di cibo, ecc.

!IL SISTEMA DI RITENUTA PER BAMBINI PUO DIVENTARE ESTREMAMENTE CALDO SE LAsciato AL SOLE.

! Il contatto con queste parti cui possare uszioni alla pelle del bambino. Toccare la superficie di parti in metallo o plastica prima di far sedere il bambino nelsystema di ritenuta per bambini.

! NON USARE UN SISTEMA DI RITENUTA PER BABBINI DI SECONDA MANO o un sistema di ritenuta per bambini del quale non si conoscono i precedenti.

! QUESTO SISTEMA DI RITENUTA PER BABBINI É OMOLOGATO alla normativa UN ECE 44-04 Gruppo 0+ (0-13 kg), Gruppo I (9-18 kg), Gruppo II (15-25 kg) e Gruppo III (22-36 kg).

Linee guida del peso

Rivolto verso il retro con cintura a 5 punti

0-9 kg DEVE essere rivolto verso il retro.

9-18 kg PUÖ essere rivolto verso il retro.

Uso solo della cintura a 3 puntI

Rivolto in avanti con cintura a 5 puntI

9-18 kg PUÖ essere rivolto in avanti con cintura.

Installazione conistema ISOcatch e cintura a 3 punti o usingo solo la cintura

a 3 puncti

Modalità rialzo con cintura addominale/della spalla del veicolo

15-18 kg PUO essere in modalità rialzo.

Oltre 18kg DEVE essere in modalità rialzo.

Installazione conSYSTEMA ISOcatch e cintura a 3 punito using

Installazione con cintura a 3 puntI

1. Questo è unsystema di ritenuta per bambini 'Universalase' omologato secondo la normativa UN ECE 44/04, e modifiche successive, per l'uso generale nei veicoli. É adatto alla maggior parte delle auto, ma non a tutte.
2. Potrè essere installato correttamente se il produttore della vettura dichiara nel manuale delle istruzioni che in tale vettura può essere utilizzato un sistema di ritenuta per bambini 'Universale' per quello gruppo di età.
3. Questoistema di ritenuta per bambini è stato classificato come 'Universale' perché conforme a dei requisiti più esigenti di quelli applicati a modelli precedenti che non includono quello avviso.
4. In caso di dubbi, consultare il produttore o il rivenditore del sistema di ritenuta per bambini.

Installazione con sistema ISOcatch e cintura a 3 puniti

1. Il sistema di ritenuta per bambini è classificato per uso "Semiuniversale".
2. É adatto per il fissaggio nelle posizioni di seduta (fare riferimento all'elenco dei supporti per veicoli).
3. Le posizioni del sedile in altre auto potrebbero consentire il positizimento del systema di ritenuta per bambini. In caso di dubbi, consultare il produttore del systema di ritenuta per bambini o del veicolo.

Seggiolino rivolto verso il retro: Gruppo 0+ /1 (0-18 kg) ①

Il seggiolino per auto deve essere rivolto verso il retro nel sedile del veicolo.
Assicurarsi che la cintura di sicurezza del veicolo sia inseritaattraverso il percorso della cintura rivolta verso il retrocontrassegnato con un'etichetta blu.
Installare Anything seggiolino per auto saldamente nel veicolo.
- Le bretelle devono trovarsi sulle spalle del bambino o poco除去 la parte superiore delle spalle del bambino.
I bambini che pesano meno di 9 kg DEVONO essere rivolti verso il retro.

Installarlo rivolto verso il retro con la cintura di sicurezza del veicolo

Reclinare il seggiolino per auto

Collocare il seggiolino per auto in posizione di reclinazione 1 o 2.

3 Collocare il seggiolino per auto rivolto verso il retro nel veicolo

Collocare la base piatta sul sedile del veicolo. Spingerla indietro finché la parte anteriore del seggiolino per auto non tocca lo schienale del veicolo.

4 Inserire la cintura di sicurezza del veicolo
A Sganciare l'imbottitura dal retro e tirare in avanti l'imbottitura del sedile inferiore per esporre il guscio di plastica.
B Inserire la cintura addominale attraverso il percorso della cintura rivolta verso il retro (contrassegnato con un'etichetta blu) e allacciarla. La cintura di sicurezza deve essere più piatta possibile e non essere attorcigliata. Assicurarsi che fibbia e cintura di sicurezza siano allineate l'une con l'altra. Contattare Graco in caso di dubbi su quello punto. Riporre l'imbottiturta.
5 Inserire la cintura della spalla atraverso la guida per la cintura della spalla rivolta verso il retro sul retro del sedile

contrassegnato con etichette blu.

La cintura di sicurezza deve essere più piatta possibile e non essere attorcigliata.

6 Serrare la cintura di sicurezza del veicolo

Premere saldamente nel centro del sedile dell'auto.

Tirare la cintura della spalla per serrare nelle allenta il riavvolgitore.

Seggiolino rivolto in avanti: Gruppo 1 (9-18 kg)

Installazione conistema ISOcatch e cintura a 3 punto o using solo la cintura a 3 punto

Il seggiolino per auto deve essere rivolto in avanti nel sedile del veicolo.
- Assicurarsi che la cintura di sicurezza del veicolo sa insertitaattraverso il percorso della cintura rivolta in avanti contrassegnato con un'etichetta rossa chiara.
Installare quello seggiolino per auto saldamente nel veicolo.
- Le bretelle devono trovarsi sulle spalle del bambino o poco sopra le spalle del bambino.

Installarlo rivolto in avanti con sistema ISOcatch

• Se il veicolo è dotato di ISOFIX, i punti di anticoraggio inferiori per veicoli possono essere visibili nelle pieghe del sedile del veicolo. Consultare il manuale dell'utente del veicolo per le posizioni esatte, l'identificazione dell'ancoraggio e i requisiti per l'uso.
  8 Montare le guide ISOcatch con i punti di anticoraggio ISOFIX. Le guide ISOcatch possono proteggere la superficie del sedile del veicolo ed evitare che si strappino. Possono anche guidare gli attacchi ISOcatch.
  9 Premere il pulsante di regolazione ISOcatch per estrarre gli attacchi ISOcatch.

10 Ruotare gli attacchi ISOcatch di 180 gradi finché non sono rivolti in direzione delle guide ISOcatch.
11 Allineare gli attacchi ISOcatch con i punti di anticoraggio ISOFIX, quando fareblicke sui entrambi gli attacchi ISOcatch nei punti di anticoraggio ISOFIX.
- Assicurarsi che entrambi gli attacchi ISOcatch siano saldamente fissati ai relativi punti di anticoraggio ISOFIX. Il colore degli indicatori su entrambi gli attacchi ISOcatch deve essere completenessmente verde.
- Assicurarsi che ilsystema di ritenuta per bambini sia installato saldamente tirando entrambi gli attacchi ISOcatch.

Per rimuovere ilsystemaISOcatch

Premere il pulsante di bloccaggio secondario, quando il pulsante sugli attacchi ISOcatch prima di rimuovere il sistema di ritenuta per bambini dal sedile del veicolo.
13 Ruotare gli attacchi ISOcatch di 180 gradi, quindi premere il pulsante di regolazione ISOcatch per piegare gli attacchi ISOcatch. 14

Installarlo rivolto in avanti con la cintura di sicurezza del veicolo

15 Reclinare il seggiolino per auto

Collocare il seggiolino per auto in posizione di reclinazione 3.

16 Collocare il seggiolino per auto rivolto in avanti nel sedile del veicolo-

Collocare la base piatta sul sedile del veicolo. Spingerla saldamente indietro finché il retro del seggiolino per auto non tocca lo schienale del veicolo.

17 Inserire la cintura di sicurezza del veicolo

Inserire la cintura di sicurezza del veicolo atraverso il percorso della cintura rivolta in avanti (contrassegnato con un'etichetta rossa chiara) e allacciarla. Assicurarsi che fibbia e cintura di sicurezza siano allineate l'une con l'altra. Contattare Graco in caso di dubbi su quello punto. La cintura

di sicurezza deve essere più piatta possibile e non essere attorcigliata.

18 Aprière la linguette sul bloccaggio della cintura della spalla. Inserire la cintura della spalla del veicolo nel bloccaggio della cintura della spalla sul lato del sistema di ritenuta per bambini.
19 Serrare la cintura di sicurezza del veicolo

Premere saldamente nel centro del sedile dell'auto. Tirare la cintura della spalla per serrare.

Bloccaggio del bambino con cintura a 5 puntI

20 Allentare il sollevamento delle bretelle

Sollevare la leva di sgancio cinture quando si estraggono le bretelle.

Sganciare la fibbia B. Collocare le bretelle sui lati.

21 Disporre il bambino nel seggiolino

Collocare le bretelle sulle spalle del bambino e assicurarsi che la parte posteriore sia piatta contro il retro del sedile.

22 Allacciare le bretelle

Si avverte un "clic" quando le linguette della cintura sono fissate saldamente. Tirare versusl'alto agli linguetta della fibbia per assicurarsi che si fissata saldamente.

23 Assicurarsi che le bretelle siano all'altezza corretta

Rivolto versus il retro: Le bretelle devono trovarsi sulle spalle del bambino o peuURTLO le spalle del bambino e la parte superiore della testa delve trovarsi almeno 2,5 cm除去 la maniglia di regolazione poggiatesta/cintura rossa B.

Rivolto in avanti: Le bretelle devono trovarsi sulle spalle del bambino o poco sopra le spalle del bambino e la parte superiore delle orecchie del bambino deve trovarsi sulla parte superiore del poggiatesta.

24 Per aumentare o diminuire l'altezza del cablaggio

Premere la maniglia di regolazione rossa e spostare il poggiatesta versuso l'alto o il basso per l'altezza corretta del

cablaggio

25 Controllare la posizione della fibbia

La fessura corretta è quella più vicina al bambino che non si trova quello.

26 Per la regolazione, sollevare l'imbottitura del sedile inferiore alla parte anteriore del seggiolino per auto per esporre le fessure della fibbia.
27 Ruotare lateralmente la fibbia e farla scorrere nella fessura desiderata. Assicurarsi che la bretella si trovi in una delle tre posizioni.
28 Riporre l'imbottitura del sedile, assicurandosi che la fibbia passi atraverso la stessa fessura dell'imbottitura del sedile del guscio di plastica.
29 Estrarre tutte la cintura intorno alla vita e tirare verso l'alto la bretella. Eseguire la stessa operazione su entrambi i lati.
30 Serrare il cabaggio tirando la cinghia di regolazione della cintura. Se non è possible stringere il regolatore della cintura sulle spalle del bambino, la cintura è stretta a sufficienza.

Seggiolino con rialzo Gruppo 2 / 3 (15-36 kg)

Installazione conistema ISOcatch e cintura a 3 punti o using solo la cintura a 3 punti

Il seggiolino per auto deve essere rivolto in avanti nel sedile del veicolo.
Rimuovere il fermo per neonati quando si usa come rialzo
A Le cinture di sicurezza del veicolo DEVONO essere aderenti al bambino e NON DEVONO essere attorcigliate. Assicurarsi che la cintura per le spalle del sedile del veicolo sia centrata tra il collo del bambino e il bordo della spalla.
B Non utilizzato mai solo con cintura addominale del veicolo intorno alla parte anteriore del bambino.

• NON posizionare la cintura per le spalle del veicolo sotto il braccio o la schiena del bambino.
  Il bambino NON delve scivolare verso il basso nel seggiolino con rialzo.
• NON posizionare la cintura di sicurezza del veicolo或者其他 parte superiore dei braccioli.
• Se il bambino non mantiene la cintura di sicurezza del veicolo posizionata correttamente, NON usare questo seggiolino con rialzo. Utilizzare un altre seggiolino per auto.

Installazione del rialzo

Conservare la cintura

32 Allentare le bretelle il più possible.
33 Sollevare il poggiatesta nella posizione più alta.
34 Sganciare la fibbia.
35 Rimuovere l'imbottitura del sedile inferiore per esporre lo sportello di conservazione della cintura. (A, B, C)
36 Rimuovere la fibbia
A Reclinare il seggiolino per auto e disporre il fermo in metallo.
B Ruotare versus l'alto il fermo in metallo atraverso il guscio e l'imbottitur. Dalla parte anteriore, estrarre la fibbia della cintura spartigambe.
37 Aprire lo sportello di conservazione della cintura e collocare cintura, fibbia e linguette della cintura all'interno del vano. Chiudere lo sportello.
38 Conservare le coperture della cintura

Collocare le copertura della cintura nelle aperture posteriori del guscio, come molto.

39 Ripore l'imbottitura

Ripore il poggiatesta nella posizione corretta per il bambino.

40 Reclinare il seggiolino per auto

Collocare il seggiolino con rialzo in posizione di reclinazione 4.

41 Collocare il seggiolino con rialzo rivolto in avanti nel sedile del veicolo-

L'installation dell'attacco ISOcatch è come migliorato in 8 - 11
Assicurarsi che entrambi gli attacchi ISOcatch siano saldamente fissati ai relativi punti di anticoraggio ISOFIX. Il colore degli indicatori su entrambi gli attacchi ISOcatch deve essere completenessmente verde.
Collocarlo rivolto in avanti su un sedile del veicolo con cintura addominale/della spalla. La base deve essere più piatta possibile sul sedile del veicolo.

Fissaggio del bambino nel rialzo

42 Disporre il bambino nel seggiolino

Far sedere il bambino in un seggiolino con rialzo con la schiena poggiata sullo schienale del seggiolino.

43 Inserire la cintura per le spalle del veicolo atraverso la guida per la cintura della spalla del rialzo nel poggiatesta.
44 Allacciare la cintura addominale/della spalla del veicolo-Accertarsi che la parte addominale della cintura di sicurezza del veicolo si trovi dietro i braccioli contrassegnati con un'etichetta rossa scura.

La cintura addominale e la cintura per le spalle devono trovarsi sul percorso della cintura del rialzo sul lato fibbia del sedile contrassegnato da un'etichetta rossa scura.

45 Assicurarsi che la parte addominale della cintura di sicurezza del veicolo sa Bassa sui fianchi del bambino e sua regolata comodamente.
46 La cintura per le spalle del sedile del veicolo delve essere concentrata tra il collo del bambino e il bordo della spalla.

Sollevare o abbassare il poggiatesta perambiare la posizione della cintura per le spalle sul bambino.

Accessor (sui modelli selezionati)

Supporto per il corpo

Il supporto per il corpo deve essere usato se le spalle sono al di quello della posizione minima della cintura.

Non lasciare mai che il supporto per il corpo si raggruppi o si pieghi diaetro il bambino. Per rimuovere, allentare la fibbia ed estrarre il supporto per il corpo.

48 Per i neonati di 0-5 kg di peso, utilizzare il fermo di supporto del corso. Rimuovere il fermo per i bambini或者其他 i 5 kg.
49 Cuscino poggiesta

Per rimuovere, estrarre il cuscino.

50 Portabicchieri

Il portabicchieri cui sere su uno dei lati.

Per il fissaggio, tirare indietro l'imbottitur per esporre la guida di fissaggio A. Far scorrere il portabicchieri lungo la guida finché non si blocca in posizione B.

Per rimuovere, collocare entrambe le mani sotto il portabicchieri e spingere verso l'alto il portabicchieri C

Scelta della posizione del sedile del veicolo

Osservare il manuale del proprietario del veicolo per le posizioni di seduta.

Il migliorato posto per quello seggiolino auto è quello:

• Consigliato dal manuale del proprietario del veicolo
• Offre un'installazione sicura di quello seggiolino per auto.

Posizioni non sicure del sedile del veicolo

Non installare mai il seggiolino per auto in una delle seguenti posizioni all'interno del veicolo:

51 Sedili del veicolo rivolti verso il retro o la parte laterale.
52 Rivolto verso il vetro con un airbag anteriore attivo.

53 Modalità rialzo solo con cintura addominale del veicolo-Cinture di sicurezza del veicolo

Osservare il manuale del proprietario del veicolo per l'uso delle cinture di sicurezza del veicolo.

54 Il poggiatesta del sedile del veicolo NON DEVE create uno spazio tra il sedile del veicolo e il seggiolino con rialzo-

La parte anteriore della base del seggiolino con rialzo NON DEVE sporgere alla parte anteriore del sedile del veicolo.
- Se il bambino non mantiene la cintura di sicurezza del veicolo posizionata correttamente, NON usare questo seggiolino con rialzo. Utilizzare un altre seggiolino per auto.

55 Imbottitura del poggiatesta

Se necessario, il cuscino del poggiatesta può essere rimioso per la pulizia.

A Per rimuoverlo, sganciare l'imbottiturape estrarre le bretelle.
B Estrarre la linguetta di plastica dalle fissure appena sulla maniglia di regolazione rossa.

Rimuovere le fascette elastiche dai ganci su entrambi i lati del poggiatesta.
Estrarre l'imbottituradalpoggiatesta.Lavare la federain lavatrice con acqua fredda aciclo delicato e asciugare all'aria NON USARE CANDEGGINA.Invertirei passaggi per riporre la federasul poggiatesta.

56 Imbottitura del sedile inferiore

Se necessario, è possibile rimuovere l'imbottitura del sedile inferiore per la pulizia.

A Per rimuoverla, sganciare l'imbottitur del sedile inferiore dall'imbottiturala laterale.
B Apriere i ganci di plastica su entrambi i braccioli.
C Sganciare la fascetta elastica da entrambi i braccioli. Estrarre l'imbottitura. Lavare la fodera in lavatrice con acqua fredda a ciclo delicato e asciugare all'aria. NON USARE CANDEGGINA. Invertire i passaggi per riporre l'imbottitura del sedile inferiore. Nella parte anteriore, collocare il guscio nella tasca

sull'imbottitur.

57 Imbottitur laterale

Se necessario, l'imbottitura laterale cui quere essere rimossa per la pulizia.

A Per rimuoverla, abbassare il poggiatesta e sganciare l'imbottituradal retro.
B Estrarre le linguette di plastica dal retro e dai lati del seggiolino.
Rimuovere le fascette elastiche dai ganci nel percorso della cintura rivolta in avanti. Estrarre l'imbottitura. Lavare la fodera in lavatrice con acqua fredda a ciclo delicato e asciugare all'aria. NON USARE CANDEGGINA. Invertire i passaggi per ripore l'imbottitura del sedile inferiore. Collocare l'angolo dell'aletta laterale nella tasca sulla parte inferiore dell'imbottitura laterale.

58 Pulizia delle copertura della cintura-Pulire con un panno umido.
59 Pulizia della fibbia della cintura spartigambe-AVISO! Ispezionare e pulire periodicamente la fibbia per rimuovere oggetti o residui che potrebbero impedire la chiusura.

A Reclinare il seggiolino per auto e disponre il fermo in metallo.
B Ruotare versus l'alto il fermo in metallo atraverso il guscio e l'imbottitur. Dalla parte anteriore, estrarre la fibbia della cintura spartigambe.
Per pulire la fibbia, collocarla in una tazza di acqua tiepida e agitare delicatamente la fibbia. Premere varie volte il pulsante rosso nelle acqua. NON IMMERGERE IL CINTURINO CON FIBBIA. NON UTILIZZARE SAPONI, DETERGENTI DOMESTICI o LUBRIFICANTI.
Agitare per eliminare l'acqua in effcco e lasciare asciugare all'aria. Ripetere i passaggi secondo necessità finché non si fissa con un clic. Reinserire la fibbia nella stessa fessura da cui è stata rimossa. Tirare verso l'alto la fibbia della cintura spartigambe per assicurarsi che sua fissata.

Pulizia della superficie della cintura

Lavare esclusivamente con sapone neutro e un panno umido. NON IMMERGERE LE BRETELLE NELL'ACQUA. Ciò potrebbe indebolire le bretelle.

Se le bretelle sono consummate o molto sporche, contattare l'assistenza clienti all'indirizzo

gracobaby.eu www.gracobaby.pl

Conservare il manuale di istruzioni nella fessura con l'icona del manuale di istruzioni, come molto.

Per acquistare parto accessori, si prega di contattarci al seguente indirizzo:

gracobaby.eu www.gracobaby.pl

Nederlandsls
