MANUAL DE UTILIZADOR PST750PEL BOSCH

Indicações de segurança pt

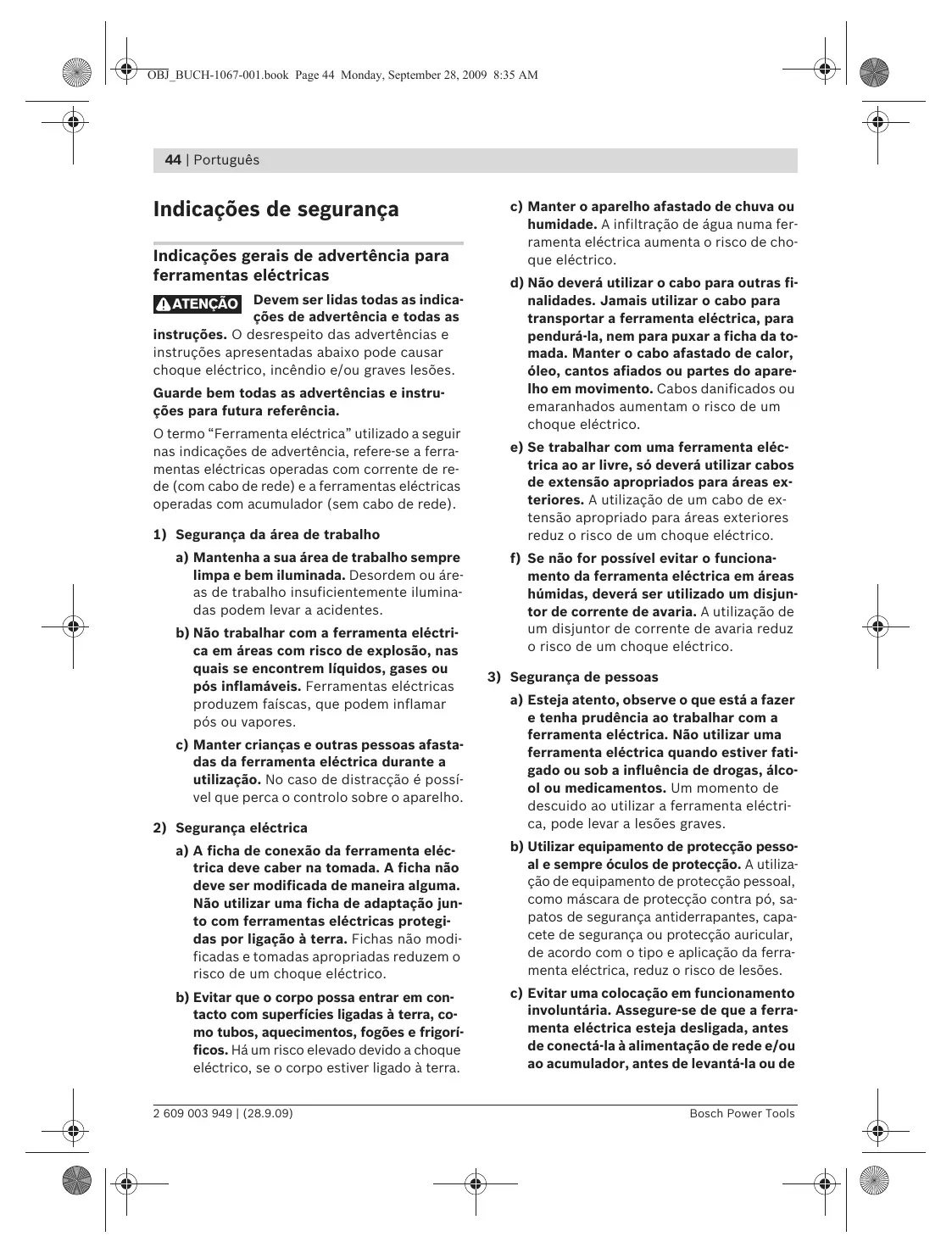

Indicações gerais de advertência para ferramentas eléctricas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

ATENÇÃO Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). 1) Segurança da área de trabalho a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. 2) Segurança eléctrica

c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. 3) Segurança de pessoas a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.

b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.

b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.

c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de

2 609 003 949 | (28.9.09)

OBJ_BUCH-1067-001.book Page 45 Monday, September 28, 2009 8:35 AM Português | 45 transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. 4) Utilização e manuseio cuidadoso de ferramentas eléctricas a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.

d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. 5) Serviço a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.

Indicações de segurança para serras verticais f Ao executar trabalhos durante os quais podem ser atingidos cabos eléctricos ou o próprio cabo de rede só deverá segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico. f Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contacto com a lâmina de serra. f Só conduzir a ferramenta eléctrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada. f Observe que a placa de base 5 sempre esteja firmemente apoiada enquanto serrar. Uma lâmina de serra emperrada pode quebrar ou provocar um contra-golpe. f Após encerrado o processo de trabalho, deverá desligar a ferramenta eléctrica e apenas puxar a lâmina de serra do corte, quando a ferramenta eléctrica estiver parada. Desta forma são evitados contragolpes e é possível apoiar a ferramenta eléctrica com segurança. f Só utilizar lâminas de serra em perfeito estado e que não apresentem danos. Lâminas de serra tortas e não suficientemente afiadas podem quebrar ou causar um contragolpe.

f Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. f Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. f Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica. f Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico.

Descrição de funções Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Utilização conforme as disposições O aparelho é destinado para realizar sobre uma base firme, cortes e recortes em madeira, plástico, metal, placas de cerâmica e borracha. Ele é apropriado para cortes rectos e curvados com um ângulo de chanfradura de até 45°. Observar as recomendações da lâmina de serra.

f Não frenar a lâmina de serra através de pressão lateral após desligar o aparelho. A lâmina de serra pode ser danificada, ser quebrada ou causar um contragolpe. f Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque eléctrico.

2 609 003 949 | (28.9.09)

OBJ_BUCH-1067-001.book Page 47 Monday, September 28, 2009 8:35 AM Português | 47

Componentes ilustrados A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.

Dados técnicos Serrote de ponta

PST 700 E N° do produto

Potência nominal consumida

3 Mangueira de aspiração* 4 Bocais de aspiração

N° de cursos em vazio n0

máx. profundidade de corte – em madeira – em alumínio – em aço (sem liga)

7 Rolo de guia 8 Lâmina de serra* 9 Visor para o controle da linha de corte “Cut Control”* 10 Base para o controle da linha de corte “Cut Control”*

máx. ângulo de corte (esquerda/direita)

11 Protecção contra contacto 12 Punho (superfície isolada)

13 Admissão da lâmina de serra

14 Protecção contra formação de aparas* 15 Guia para o esbarro paralelo 16 Suporte do rolo de guia 17 Parafuso 18 Escala de ângulo de chanfradura 19 Esbarro paralelo com cortador circular*

/II As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.

20 Parafuso de fixação do esbarro paralelo* 21 Ponta de centragem do esbarro paralelo* 22 Marcação de corte de 0° 23 Marcação de corte de 45° *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Informação sobre ruídos/vibrações Valores de medição para ruídos, averiguados conforme EN 60745. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 88 dB(A); Nível de potência acústica 99 dB(A). Incerteza K=3 dB. Usar protecção auricular! Valores totais de vibrações (soma de vectores de três direcções) determinados conforme EN 60745: Serrar placa de aglomerado: Valor de emissão de vibrações ah =10 m/s2, incerteza K=3 m/s2, Serrar placa de metal: Valor de emissão de vibrações ah =11 m/s2, incerteza K=3 m/s2.

2 609 003 949 | (28.9.09)

OBJ_BUCH-1067-001.book Page 48 Monday, September 28, 2009 8:35 AM

48 | Português O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009). Processo técnico em: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

Montagem f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.

Introduzir/substituir a lâmina de serra f Para a montagem da lâmina de serra é necessário usar luvas de protecção. Há perigo de lesões no caso de um contacto com a lâmina de serra. Seleccionar a lâmina de serra No final desta instrução de serviço encontra-se uma vista geral das lâminas de serra recomendadas. Só introduzir lâminas de serra com haste de um ressalto (haste em forma de T) ou com haste universal de 1/4" (haste em forma de U). A lâmina de serra não deveria ser mais comprida do que necessário para o corte previsto. Para serrar curvas apertadas devem ser utilizadas lâminas de serra estreitas. Introduzir a lâmina de serra (veja figura A1) f Limpar o encabadouro da lâmina de serra antes de introduzí-la. Um encabadouro sujo não pode ser fixo de forma correcta. Empurrar a fixação da lâmina de serra 13 para cima, no sentido da seta. Empurrar a lâmina de serra 8, com os dentes no sentido de corte, completamente na fixação da lâmina de serra. Ao introduzir a lâmina de serra, deverá observar que o lado posterior da lâmina de serra esteja na ranhura do rolo de guia 7. Cortes precisos só são possíveis, se o rolo de guia 7 estiver justo, mas não apertado demais sobre as costas da lâmina de serra (a lâmina de serra 8 não deve ser curvada pelo rolo de guia). Se necessário deverá soltar o parafuso 17 e deslocar o suporte 16 do rolo de guia, de modo que o rolo de guia esteja bem rente às costas da lâmina de serra. Reapertar o parafuso 17. f Controlar a posição firme da lâmina de serra. Uma lâmina de serra solta pode cair e ferí-lo.

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 02.09.2009

2 609 003 949 | (28.9.09)

Retirar a lâmina de serra (veja figura A2) Empurrar a fixação da lâmina de serra 13 para cima no sentido da seta e retirar a lâmina de serra 8. Bosch Power Tools

OBJ_BUCH-1067-001.book Page 49 Monday, September 28, 2009 8:35 AM Português | 49

Protecção contra formação de aparas (veja figura B) A protecção contra formação de aparas 14 (acessório) pode evitar que ao serrar a superfície de madeira apresente lascas. A protecção contra formação de aparas só pode ser utilizada para certos tipos de lâminas de serra e apenas num ângulo de corte de 0°. A placa de base 5 não deve ser deslocada para trás para serrar rente ao canto ao serrar com a protecção contra formação de aparas. Pressionar a protecção contra formação de aparas 14 por baixo na placa de base 5.

Controle da linha de corte “Cut Control” (acessório) O controle da linha de corte “Cut Control” possibilita a condução precisa da ferramenta eléctrica ao longo de uma linha desenhada sobre a peça a ser trabalhada. O conjunto de montagem “Cut Control” contem um visor 9 com marcações de corte e a base 10 para a fixação na ferramenta eléctrica. Fixar “Cut Control” na placa de base (veja figura C) Prender o visor “Cut Control” 9 nos suportes na base 10. Em seguida deverá comprimir levemente a base e permitir que engate no guia 15 da placa de base 5.

Aspiração de pó/de aparas f Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível, utilizar uma aspiração de pó. – Assegurar uma boa ventilação do local de trabalho. Bosch Power Tools

– É recomendável usar uma máscara de protecção respiratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. Conectar a aspiração de pó Colocar uma mangueira de aspiração 3 (acessório) no bocal de aspiração 4. Conectar a mangueira de aspiração 3 com um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontram-se no final desta instrução de serviço. Desligar o dispositivo de sopro de aparas, se a aspiração de pó estiver conectada (veja “Dispositivo de sopro de aparas”). O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Funcionamento Tipos de funcionamento f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Ajustar ao ângulo de chanfradura (ver figuras D–E) A placa de base 5 pode ser virada para a direita ou para a esquerda para ângulos de chanfradura de até 45°. Introduzir a lâmina de serra 8. A protecção contra formação de aparas 14 não pode ser aplicada para cortes de chanfradura. Soltar o parafuso 17 e deslocar a placa de base 5 levemente no sentido do bocal de aspiração 4. Para ajustar ângulos de chanfradura exactos, encontram-se à direita e à esquerda da placa de base pontos de engate em 0°, 22,5° e 45°. Deslocar a placa de base 5 de acordo com a escala 18, para a posição desejada. Outros ângulos de chanfradura podem ser ajustados com auxílio de um goniómetro. 2 609 003 949 | (28.9.09)

OBJ_BUCH-1067-001.book Page 50 Monday, September 28, 2009 8:35 AM

50 | Português Empurrar em seguida a placa de base 5 completamente no sentido da lâmina de serra 8. Deslocar o suporte 16 de modo que o rolo de guia 7 esteja encostado nas costas da lâmina de serra. Cortes exactos só são possíveis, se o rolo de guia estiver bem encostado nas costas da lâmina de serra. Reapertar o parafuso 17. Controle da linha de corte em cortes de meiaesquadria

Para o controle da linha de corte encontram-se no visor para “Cut Control” 9 uma marcação 22 para o corte perpendicular com 0° e uma marcação 23 para o corte de meia-esquadria, inclinado para direita ou para a esquerda, com 45°, de acordo com a escala 18. A marcação de corte para ângulos de meia-esquadria de 0° e 45° resulta-se proporcional. Adicionalmente ela também pode ser marcada sobre o visor para “Cut Control” 9 com um marcador de tinta não permanente e pode ser removida facilmente. Para um trabalho preciso, deverá executar, de preferência, um corte de ensaio. Deslocar a placa de base (veja figura D) Para serrar próximo ao canto é possível deslocar a placa de base 5 para trás. Introduzir a lâmina de serra 8. Soltar o parafuso 17 e deslocar a placa de base 5 completamente no sentido do bocal de aspiração 4. Deslocar o suporte 16 de modo que o rolo de guia 7 esteja encostado nas costas da lâmina de serra. Cortes exactos só são possíveis, se o rolo de guia estiver bem encostado nas costas da lâmina de serra.

2 609 003 949 | (28.9.09)

Reapertar o parafuso 17. Com a placa de base 5 deslocada só é possível serrar com um ângulo de meia-esquadria de 0°. Além disso, o controle da linha de corte “Cut Control” com a base 10, o limitador paralelo com cortador circular 19 (acessórios), assim como a protecção contra formação de aparas 14 não devem ser usados. Dispositivo de sopro de aparas Com a corrente de ar do dispositivo de sopro de aparas 6 é possível manter a linha de corte livre de aparas. Ligar o dispositivo de sopro de aparas: Para trabalhos com forte formação de aparas em madeira, plástico etc., deverá empurrar o interruptor 6 na direcção do bocal de aspiração. Desligar o dispositivo de sopro de aparas: Para trabalhos em metais, assim como para trabalhos com a aspiração de pó, deverá deslocar o interruptor 6 na direcção da lâmina de serra.

Colocação em funcionamento f Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V. Ligar e desligar Para ligar a ferramenta eléctrica, deverá pressionar o interruptor de ligar-desligar 2. Para travar o interruptor de ligar-desligar 2 deverá mantê-lo pressionado e empurrar o travamento 1 para a direita ou para a esquerda. Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 2. Com o interruptor de ligar-desligar 2 travado deverá pressioná-lo primeiramente e soltá-lo em seguida.

OBJ_BUCH-1067-001.book Page 51 Monday, September 28, 2009 8:35 AM Português | 51 Comandar o n° de cursos Aumentando ou reduzindo a pressão sobre o interruptor de ligar-desligar 2 é possível comandar sem escalonamento o n° de cursos da ferramenta eléctrica ligada. Com o interruptor de ligar-desligar 2 travado não é possível reduzir o n° de cursos. O n° de cursos necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos. Uma redução do n° de cursos é recomendada ao colocar a lâmina de serra sobre a peça a ser trabalhada, assim como ao serrar plásticos e alumínio. Durante prolongados trabalhos com um n° de cursos reduzido, é possível que a ferramenta eléctrica seja fortemente aquecida. Retirar a lâmina de serra e permitir que a ferramenta eléctrica ainda funcione durante aprox. 3 min com máximo n° de cursos para que possa arrefecer.

Indicações de trabalho f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. f Para processar peças a serem trabalhadas pequenas ou finas, deverá sempre ser utilizada uma base firme ou uma estação de serrar (Bosch PLS 300). Serrar por imersão (veja figura F) f No processo de serrar por imersão só devem ser processados materiais macios como madeira, gesso encartonado! Só utilizar lâminas de serra curtas ao serrar por imersão. Serrar por imersão só é possível com um ângulo de chanfradura de 0°.

Logo que a placa de base 5 estiver apoiada com toda a superfície sobre a peça a ser trabalhada, deverá continuar a serrar ao longo da linha de corte desejada. Esbarro paralelo com cortador circular (acessório) Para trabalhos com o esbarro paralelo com cortador circular 19 (acessório), a espessura da peça a ser trabalhada deve ser no máximo 30 mm. Remover a base para “Cut Control” 10 da placa de base 5. Para tal deverá comprimir levemente a base e retirá-la do guia 15. Cortes paralelos (veja figura G): Soltar o parafuso de fixação 20 e deslocar a escala do esbarro paralelo pelo guia 15 na placa de base. Ajustar a largura de corte desejada como valor de escala no canto interior da placa de base. Aparafusar o parafuso de fixação 20. Cortes circulares (veja figura H): Fazer um furo na linha de corte, dentro do círculo a ser serrado, que seja suficiente para enfiar a lâmina de serra. Aumentar o furo com uma fresa ou com uma lima, para que a lâmina de serra possa estar alinhada à linha de corte. Colocar o parafuso de fixação 20 no outro lado do limitador paralelo. Enfiar a escala do limitador paralelo pelo guia 15 da placa de base. Fazer um buraco no centro do recorte a ser realizado na peça a ser trabalhada. Enfiar a ponta de centragem 21 pela abertura interior do limitador paralelo e no orifício. Ajustar o raio como valor de escala no canto interior da placa de base. Apertar o parafuso de fixação 20. Meio de arrefecimento e de lubrificação Ao serrar metal, deveria aplicar um meio de lubrificação ou de arrefecimento ao longo da linha de corte, devido ao aquecimento do material.

Apoiar a ferramenta eléctrica com o lado dianteiro da placa de base 5 sobre a peça a ser trabalhada, sem que a lâmina de serra 8 toque na peça a ser trabalhada, e então ligá-la. Para ferramentas eléctricas com comando de n° de cursos, deverá seleccionar o máximo n° de cursos. Pressionar a ferramenta eléctrica firmemente contra a peça a ser trabalhada e deixar a lâmina de serra mergulhar lentamente na peça a ser trabalhada.

Manutenção e serviço Manutenção e limpeza f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. f Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Limpar regularmente a admissão da lâmina de serra. Para isto deverá retirar a lâmina de serra da ferramenta eléctrica e dar umas leves pancadinhas na ferramenta eléctrica numa superfície plana. Uma forte sujidade da ferramenta eléctrica pode levar a falhas de funcionamento. Portanto não deverá serrar materiais que produzam muito pó, por debaixo nem serrá-los por cima da cabeça. f Em condições de trabalho extremas deverá, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria. Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta eléctrica. Isto pode prejudicar o isolamento de protecção da ferramenta eléctrica. Lubrificar o rolo de guia 7 de quando em quando com uma gota de óleo. Controlar o rolo de guia 7 regularmente. Se apresentar desgastes, deverá ser substituido por um serviço pós-venda autorizado Bosch. Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.

Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 E-Mail: sac@bosch-sac.com.br

Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Apenas países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Sob reserva de alterações.
