MANUAL DE UTILIZADOR SR8841 NAVIBOT SAMSUNG

FUNCIONAMIENTO DE LA ASPIRADORA

20

* Antes de utilizar este aparelho, leia as instruções com cuidado.

* Apenas para utilização em interiores.

Português

imagine the possibilities

Obrigado por ter adquirido um produto Samsung.

Para aceder a um serviço mais completo,

registe por favor o seu produto em

www.samsung.com/register

INFORMAÇÕES DE SEGURANÇA

- Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.

- Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual.

SÍMBOLOS DE ATENÇÃO/AVISO USADOS

[x85c]	Indica que existe o perigo de ferimentos graves ou morte.
	Indica que existe o risco de ferimentos ou danos materiais.

[OSWA]

Explica os termos para ajudar os utilizadores a compreender como utilizar correctamente o produto.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Ao usar um dispositivo eléctrico, as precauções básicas devem ser tomadas, incluindo o seguinte:

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O Aspirador robot.

Desligue o aparelho da tomada de corrente se não estiver a utilizá-lo e antes de efectuar uma manutenção.

AVISO: para reduzir o risco de incêndio, choque eléctrico ou ferimentos:

GERAL

• Utilize o aparelho apenas como descrito neste manual.
• Não utilize o aspirador robot nem o carregador se estiverem danificados.
• Se o aspirador não funcionar correctamente, se o tiver deixado cair, danificado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente.
• Não mexa no carregador nem no aspirador robot com as mãos molhadas.
• Utilize apenas em superfícies secas e no interior.
• Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, excepto se forem supervisionadas ou lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

• Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
• Não o utilize ao ar livre ou em superfícies molhadas.
• Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efectuar uma manutenção.
• Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.
• Não o utilize com um cabo ou ficha danificado.
• Não puxe o aspirador pelo cabo, não utilize este último como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo longe de superfícies aquecidas.
• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
• Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
• Não corte nem queime as baterias pois estas explodem a altas temperaturas.
• Não tente abrir o carregador. As reparações só devem ser efectuadas num centro de assistência ao cliente qualificado.
• Não exponha o carregador a altas temperaturas, nem à humidade.

Informações de segurança

Aspirador robot

• Não aspire objectos duros ou afiados, como vidro, parafusos, moedas, etc.
• Não utilize o aparelho sem o filtro instalado. Ao efectuar a manutenção, não ponha os dedos ou outros objectos dentro do compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.
• Não introduza nenhum objecto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fiapos, cabelos e tudo o que possa dificultar a passagem do ar.
• Não aspire materiais tóxicos (lixívia, amónia, líquido de limpeza de canos, etc.).
• Não aspire objectos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
• Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.
• Não utilize o aspirador robot num espaço fechado onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inflamável ou outros vapores explosivos ou tóxicos.
• Podem ocorrer fugas do electrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas.
  Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido lhe entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico.

INFORMAÇÕES DE SEGURANÇA

02

CARACTERÍSTICAS DO PRODUTO

13

MONTAR O ASPIRADOR

15

UTILIZAR O ASPIRADOR

20

FILTRO E FERRAMENTAS DE MANUTENÇÃO

34

RESOLUÇÃO DE PROBLEMAS

40

ESPECIFICAÇÕES DO PRODUTO

43

10 Durante a utilização

11 Limpeza e manutenção

13 Características do produto

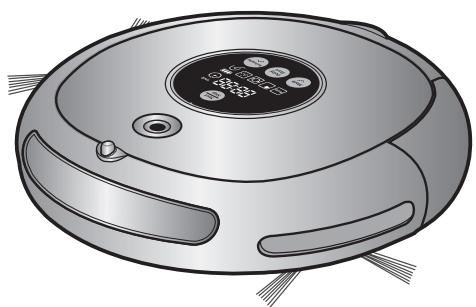

15 Componentes

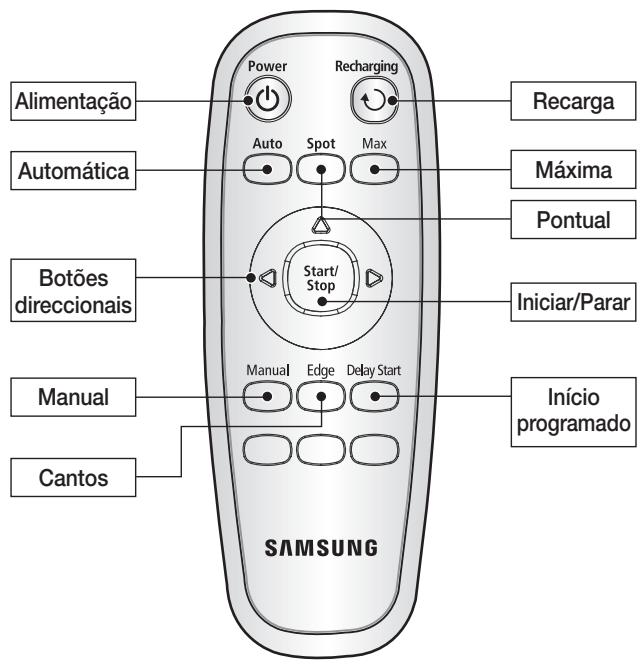

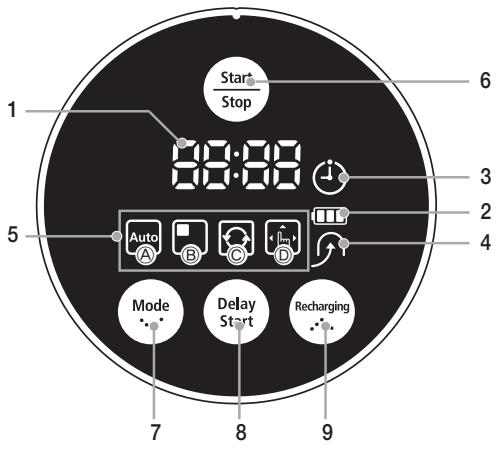

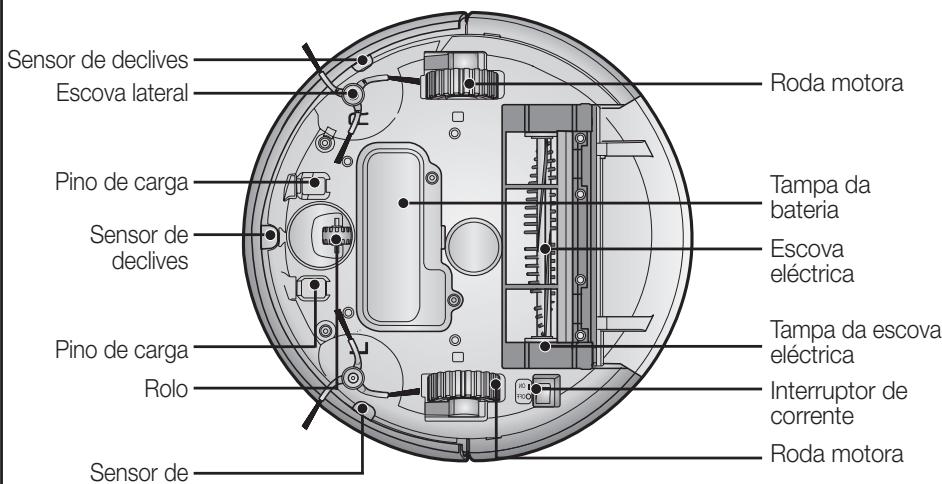

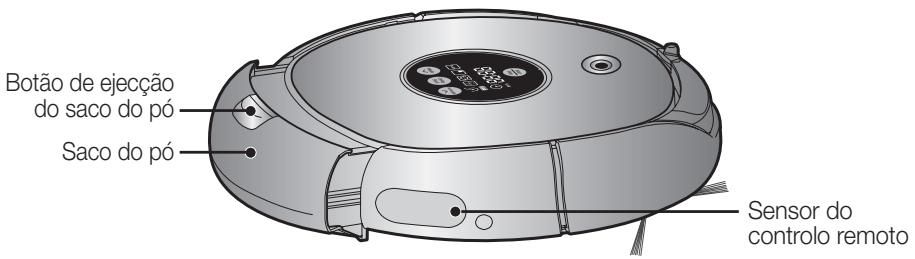

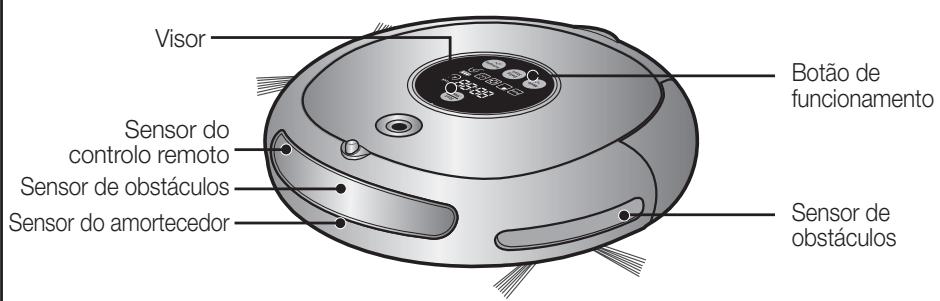

16 Nome de cada peça

20 Instalar o aspirador robot

20 Ordem de instalação

20 Ligar ou desligar o interruptor de corrente

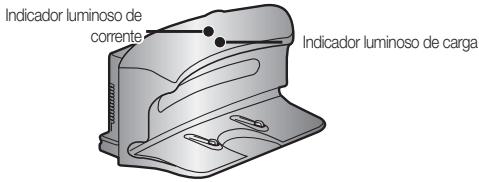

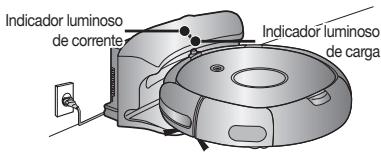

21 Instalar o carregador

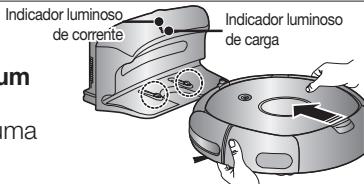

22 Carregar

23 Bateria

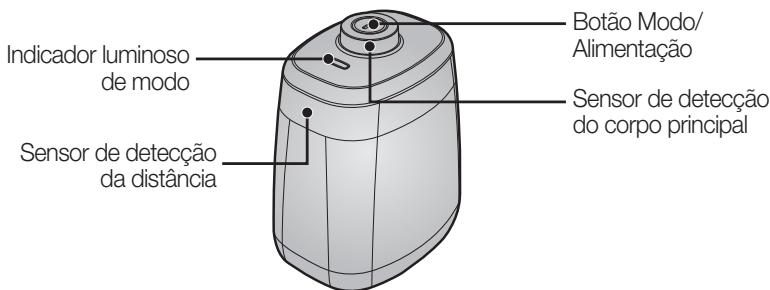

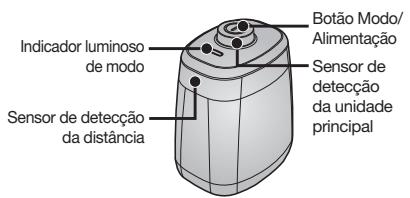

24 Instalar o VIRTUAL GUARD

26 Utilizar o aspirador robot

34 Tenha em atenção os métodos de manutenção e limpeza

34 Limpar a janela do sensor e a câmara

35 Limpar o saco do pó e o filtro

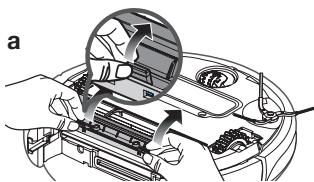

36 Limpar a escova eléctrica

38 Limpar a escova rotativa lateral para limpeza de cantos

39 Limpar a roda motora

40 Lista de verificação antes de ligar para o serviço de assistência

42 Resolução dos problemas indicados pelos códigos de erro

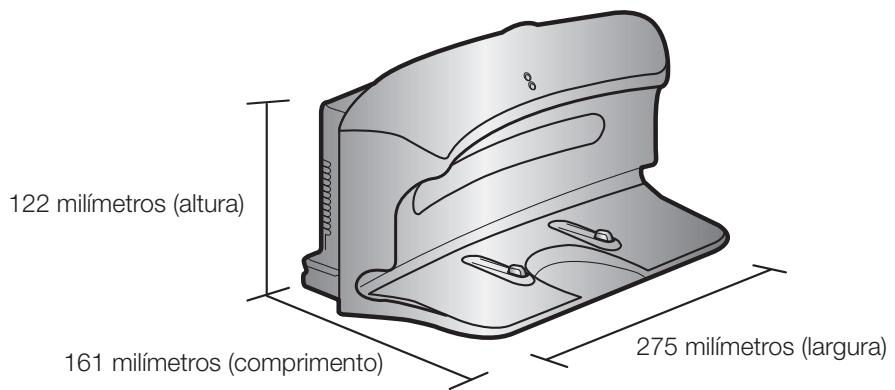

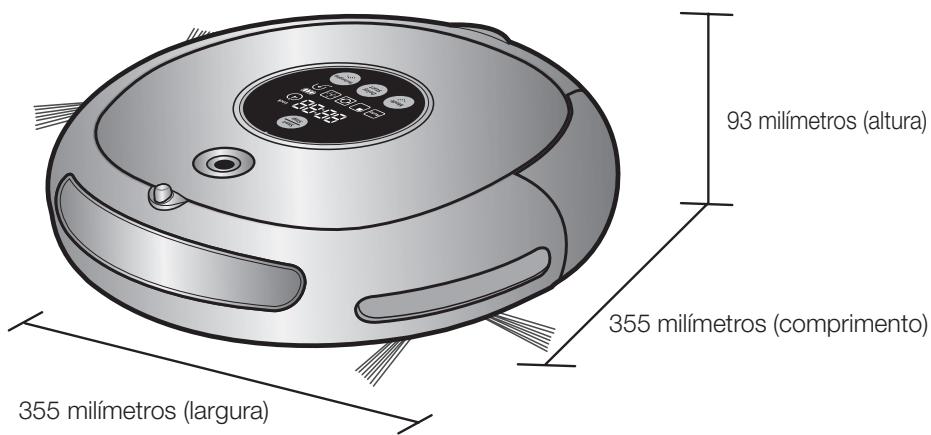

43 Especificações do produto

Informações de segurança

CORRENTE ELÉCTRICA

Não dobre o cabo eléctrico à força nem coloque em cima dele objectos pesados que o possa partir.

- Se o fizer pode provocar um incêndio ou choque eléctrico.

Limpe bem todo o pó ou água que possa existir na ficha eléctrica.

- Se não o fizer pode provocar uma avaria no aparelho ou um choque eléctrico.

Não desligue a ficha eléctrica da tomada de corrente puxando-a pelo cabo nem toque na ficha com as mãos molhadas.

- Se o fizer pode provocar um incêndio ou choque eléctrico.

Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão.)

- Se o fizer pode provocar um incêndio ou choque eléctrico.

Não utilize uma ficha ou cabo eléctrico danificado nem uma tomada de parede que esteja solta.

- Se o fizer pode provocar um incêndio ou choque eléctrico.

Informações de segurança

ANTES DE UTILIZAR

- Se o saco do pó não estiver colocado, o aspirador não funciona.

Nunca utilize o aspirador robot em locais com material combustível como:

• Locais com velas ou candeeiros de mesa no chão.
• Locais com fogo aceso (lareira ou braseira).
• Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.

O aspirador só se destina a utilização doméstica. Não o utilize nos locais indicados a seguir.

- Sótãos, caves, armazéns, edifícios industriais, compartimentos separados distantes do edifício principal, locais molhados ou húmidos, como casas de banho ou lavandarias e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anormal e avaria) se utilizar o aspirador nestes locais.

Abra todas as portas para limpar todos os compartimentos.

• Se uma porta estiver fechada, o aspirador robot não vai poder entrar no compartimento.
• No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o aspirador robot possa cair para um piso inferior.

No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete.

- As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova eléctrica.

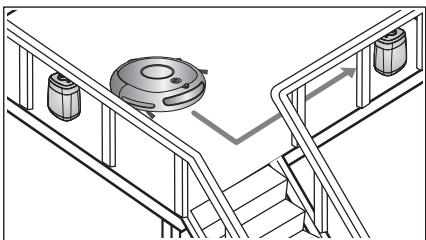

Quando o sensor de declives estiver sujo, o aspirador robot pode cair das escadas, parapeito, etc. Isso pode provocar ferimentos em alguém ou danificar seriamente o aspirador. Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas. E limpe a janela do sensor e a câmara para não executar ordens erradas.

Informações de segurança

ANTES DE UTILIZAR

Retire primeiro todos os objectos pequenos ou artigos frágeis das áreas a aspirar.

• Verifique se retirou todos os objectos antes da limpeza.
• Retire os artigos frágeis, como louças, objectos de vidro, vasos de flores, etc.
• O aspirador robot não reconhece moedas, anéis ou outros objectos valiosos, como jóias.

Retire os objectos espalhados pelo chão antes de aspirar.

• O aspirador robot detecta os obstáculos a 5 cm de distância.
• As toalhas de banho, os tapetes em frente das banheiras e lavatórios, as entradas, as divisões de serviço, os cabos eléctricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova eléctrica. Se isso acontecer os objectos podem cair da mesa.

Informe todos os membros da família (ou pessoas relevantes) que devem ser cautelosos antes de aspirar ou ao usar o Modo de limpeza programada.

- O aspirador robot pode atingir as crianças e fazê-las cair.

Assegure-se de que as crianças não pisam nem se sentam em cima do aspirador robot.

- As crianças podem cair ou ferir-se ou o aspirador pode ficar gravemente danificado.

Se deixar uma criança ou um animal de estimação sozinho, desligue o aspirador robot no interruptor de corrente.

• O aspirador robot pode chamar a sua atenção.
• Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova eléctrica, pode ferir-se.
• Se uma criança ou animal de estimação estiver no caminho do aspirador robot, este último pode identificá-lo como um obstáculo e não limpar essa zona.
• Se o interruptor de corrente estiver desligado, desliga o fornecimento de corrente e desactiva todas as funções.

Ao instalar o carregador, não deixe o cabo eléctrico esticado no chão.

- Se o aspirador robot se recarregar ou passar automaticamente pela estação do carregador, pode enrolar o cabo eléctrico à sua volta.

- Embora o aspirador robot tenha uma função de carga automática, se o cabo eléctrico da estação do carregador estiver desligado, o aspirador não carrega a bateria automaticamente.

Informações de segurança

ANTES DE UTILIZAR

Instale o carregador num local de fácil acesso pelo aspirador robot.

- Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática.

Os objectos na frente do carregador impedem a carga automática do aspirador robot.

- Desimpeça essas áreas.

Ampivinadamette 0.5m Ampivinadamette 0.5m Ampivinadamette 1m

Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a um 1 m da parte da frente.

Aproximadamente 0,5 m Aproximadamente 0,5 m Aproximadamente 1 m

Não provoque um curto-circuito nos pinos de carga com objectos metálicos, como pauzinhos, chaves de fendas, etc.

- Causará danos graves no carregador.

Certifique-se de que não há vestígios de líquidos na estação do carregador.

- Se isso acontecer pode provocar um incêndio ou choque eléctrico.

Certifique-se de que o aspirador robot não passa sobre nem aspira líquidos, como água, óleo ou materiais para camas de animais de estimação.

• Pode provocar danos graves no aspirador.
• Os líquidos podem espalhar-se nas rodas e sujar todo o chão.

Não utilize o carregador para outros fins.

- Pode provocar danos graves no carregador ou provocar um incêndio.

Informações de segurança

DURANTE A UTILIZAÇÃO

Não utilize o aspirador robot em tapetes grossos.

• Pode provocar problemas no aspirador robot.
• Pode danificar os tapetes.

Não utilize o aspirador robot em cima de uma mesa ou em locais altos.

- Pode danificar o aspirador se ele cair acidentalmente.

O aspirador robot pode bater na mobília, por exemplo, nas pernas de uma cadeira ou de uma mesa, móveis estreitos ou compridos, etc. durante o funcionamento.

- Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa.

Não coloque nenhum objecto em cima do aspirador robot.

- Pode provocar uma avaria no mesmo.

Retire imediatamente todos os bocados grandes de papel ou sacos de plástico do aspirador enquanto aspira.

- Se utilizar o aspirador durante um longo período de tempo com a porta de entrada obstruída, pode provocar danos graves no aspirador.

Se o aspirador robot fizer um barulho estranho, emitir um odor ou deitar fumo, desligue-o imediatamente no interruptor de corrente e ligue para o centro de assistência ao cliente.

ON OFF

O aspirador robot pode não conseguir continuar a funcionar se ficar preso na entrada ou soleira da porta de uma varanda.

• O aspirador robot deixa de funcionar, por razões de segurança, se não se conseguir movimentar durante mais de 5 minutos.
• Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente depois de deslocar o aspirador para um local onde possa continuar a limpeza.

Informações de segurança

DURANTE A UTILIZAÇÃO

O aspirador robot não consegue limpar completamente os locais aonde não consegue chegar, como cantos, e os espaços entre os sofás e as paredes.

- Limpe esses locais manualmente.

Se o aspirador robot não conseguir apanhar os montes de pó que se formaram durante a aspiração, podem ficar montes de pó após a limpeza.

LIMPEZA E MANUTENÇÃO

Para limpar o aspirador, não pulverize água directamente na parte exterior do mesmo nem o limpe com um material volátil, como o benzeno, diluente ou álcool.

- Pode provocar danos graves no aspirador.

Não faça demasiada força no amortecedor do aspirador robot.

- Se o sensor do amortecedor ficar danificado, o aspirador robot pode colidir com as paredes ou os móveis.

Nenhuma outra pessoa além de um técnico de assistência qualificado pode desmontar ou reconstruir o aspirador.

- Pode danificar o aspirador.

Retire, regularmente, quaisquer substâncias estranhas acumuladas nos sensores de obstáculos e declives.

- A sujidade acumulada nos sensores provocará o funcionamento incorrecto dos mesmos.

Sensor de declives Sensor de obstáculos

Informações de segurança

LIMPEZA E MANUTENÇÃO

Para remover as substâncias estranhas use sempre a escova de limpeza depois de desligar o interruptor de corrente.

- Se não o fizer, o aspirador pode ligar-se subitamente e ferir alguém ou ficar danificado.

Escova lateral para limpeza de cantos Escova electrica

Se o cabo eléctrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente.

- Se não o fizer pode provocar um incêndio ou choque eléctrico.

Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria.

- Se não utilizar baterias originais o aspirador pode avariar.

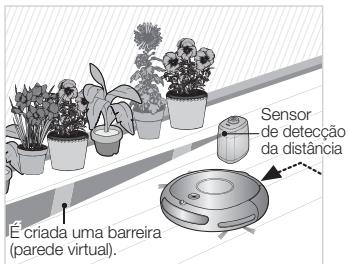

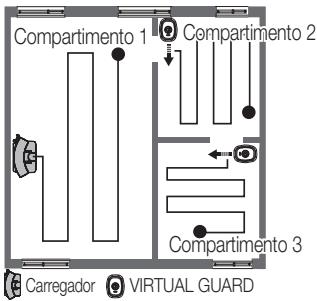

Pode confinar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual) ou limpando várias zonas, uma a uma, utilizando o modo de Protecção (porta virtual).

- O que é o reconhecimento da forma do tecto (Visionary mappingTM-mapeamento por visualização)?

Esta função reconhece a forma do tecto, utilizando a câmara existente na parte superior para identificar a área a limpar e determina o melhor modo de passar sobre elas e limpar todas as zonas do chão.

LIMPEZA DELICADA DE CADA CANTO

Como o aspirador robot limpa o chão de forma sequencial (→) ao longo do mapa determinado pela função de reconhecimento da forma do tecto, limpa todos os cantos do chão.

Existem vários modos de limpeza para se adaptarem a todas as suas necessidades.

1

Aproximadamente 1.5m 2 Aproximadamente 1.5m

3

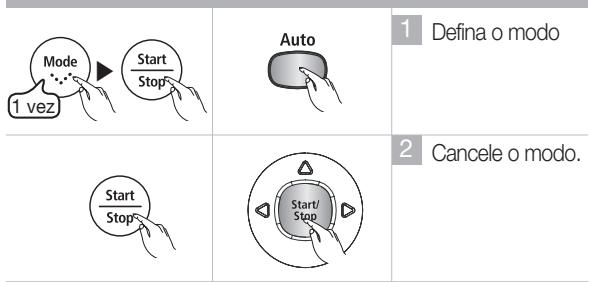

Limpa todos os compartimentos automaticamente.

2. Modo pontual

Limpa muito bem uma área definida. Pode ser usado para limpar migalhas de pão ou bolo.

3. Modo máxima

Funciona até a bateria ficar quase completamente descarregada.

4. Modo manual

Pode limpar manualmente o chão movendo o aspirador robot com um controlo remoto.

5. Modo Cantos

Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o aspirador robot reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos.

Á hora programada, o aspirador robot começa a limpar o chão.

Características do produto

CARGA AUTOMÁTICA

Quando a bateria tem pouca carga, o aspirador robot é automaticamente encaminhado para o carregador, para poder efectuar um carregamento automático rápido.

ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

O inovador sistema de transmissão do aspirador robot permite-lhe atravessar as soleiras das portas com uma altura de cerca de 1,5 cm e limpar todos os compartimentos. O aspirador robótico pode não conseguir passar numa soleira da porta de 1,5 cm, consoante a forma desta.

ANTI-CHOQUE

O aspirador robot detecta e evita obstáculos em duas fases. Na primeira fase, os sete sensores de obstáculos detectam os obstáculos e se o aspirador bater num obstáculo, os dois sensores do amortecedor absorvem o impacto.

Se levantar o aspirador robot durante a limpeza, as rodas motoras, a escova eléctrica, o motor de sucção e a escova lateral rotativa param automaticamente graças à detecção do sensor.

COMPONENTES

■ Carregador (estação)

■ Outros componentes

Manual do utilizador/2 baterias

VIRTUAL GUARD

Escova de limpeza

Suporte do controlo remoto

Filtro de substituição

NOME DE CADA PEÇA

[Unidade principal]

Visor Sensor do controlo remoto Sensor de obstáculos Sensor do amortecedor Botão de funcionamento Sensor de obstáculos

Parte da frente

Botão de ejeção do saco do pó Saco do pó Sensor do controlo remoto

Parte lateral

Sensor de declives Escova lateral Pino de carga Sensor de declives Pino de carga Rolo Sensor de Roda motora Tampa da bateria Escova eléctrica Tampa da escova eléctrica Interruptor de corrente Roda motora

Parte inferior

NOME DE CADA PEÇA

[ Carregador (estação) ]

Indicador luminoso de corrente Indicador luminoso de carga Pino de carga Suporte do controlo remoto Respiradouros Detecção de soleira

[ VIRTUAL GUARD ]

Indicador luminoso de modo Sensor de detecção da distância Botão Modo/ Alimentação Sensor de detecção do corpo principal

As baterias não são fornecidas com o aparelho. Tem de as comprar separadamente. Instale as baterias alcalinas (tipo D) antes da utilização.

1

Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio.

2

Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorrecta, o VIRTUAL GUARD não funciona.)

3

Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.
* Especificação: Baterias alcalinas tipo D (LR20)

NOME DE CADA PEÇA

[ Controlo remoto ]

Alimentação Automática Botões direcionais Manual Cantos Power Recharging Auto Spot Max Start/Stop Manual Edge Delay Start Recarga Máxima Pontual Iniciar/Parar Início programado SAMSUNG

■ Instalar as pilhas do controlo remoto

Na altura da aquisição do produto as pilhas não estão instaladas no controlo remoto. Instale as pilhas alcalinas (tipo AAA) antes da utilização.

1

Levante a tampa do compartimento de bateria localizado na parte de trás do controlo remoto, enquanto prime a patilha de bloqueio.

2

Instale as pilhas no controlo remoto, como se mostra na figura abaixo. (Se instalar as pilhas com a polaridade errada, o controlo remoto não funciona.)

3

Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.

* Especificação: Pilhas alcalinas tipo AAA

NOME DE CADA PEÇA

[Visor]

Start Stop 1 8:00 6 3 2 4 5 Auto A B C D Mode Delay Start Recharging 7 8 9

SECÇÃO DO VISOR

1. Visor de números

- Mostra o visor do temporizador, o estado da evolução e os códigos de erro utilizando números, letras e gráficos.

2. Indicador do nível da bateria

• A carregar: Mostra a evolução da carga em 3 passos.
• Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca mostrando “LO”.)

- Este ícone acende-se quando o aspirador robot volta à estação de carga, para carregar a bateria.

• Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente.
  (a) Modo automática: Este ícone acende-se quando é seleccionado o Modo de auto limpeza.
  (b) Modo pontual: Este ícone acende-se quando é seleccionado o Modo de limpeza pontual.
  (c) Modo máxima: Este ícone acende-se quando é seleccionado o Modo de limpeza máxima.
  (d) Modo manual: Este ícone acende-se quando é seleccionado o Modo de limpeza manual.
  (e) Modo Cantos : "6492" está ligado quando o modo de limpeza de cantos está seleccionado.

SECÇÃO DOS BOTÕES

6. Iniciar/Parar

- Prima para iniciar/parar a limpeza.

7. Modo de limpeza

- Prima para seleccionar um modo de limpeza. Depois de seleccionar um modo de limpeza, prima o botão ( ), para começar a limpar.

8. Início programado

- Prima para programar uma limpeza. Pode diferir a limpeza até 23 horas.

9. Recarga

- Se premir este botão, o ícone de recarga acende-se e o aspirador robot volta à estação do carregador para carregar a bateria.

INSTALAR O ASPIRADOR ROBOT

ORDEM DE INSTALAÇÃO

1. Ligar ou desligar o interruptor de corrente

Para utilizar o aspirador robot tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

2. Instalar o carregador

Para carregar o aspirador robot tem primeiro de instalar o carregador.

Como a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

3. Carregar a bateria

Tem de carregar completamente a bateria antes de utilizar o aspirador robot.

4. Instalar o VIRTUAL GUARD

Pode confinar o aspirador robot a uma zona específica usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Protecção (porta virtual).

Para utilizar o aspirador robot, tem de ligar o interruptor de corrente.

Se desligar o interruptor de corrente, todas as definições são reiniciadas.

ON OFF

1. Vire a unidade principal e ligue o interruptor de corrente.

• Se os ícones não estiverem acesos, isso indica que a bateria está totalmente descarregada. Neste caso, acople o aspirador robot à estação do carregador depois de ligar o interruptor de corrente.
• Tenha em atenção que se desligar o interruptor de corrente reinicia todas as definições.
• Se nenhuma tecla for premida durante aproximadamente 10 minutos enquanto o aparelho estiver ligado, este desliga-se automaticamente para poupar bateria. Neste caso, para utilizar novamente o aspirador robótico, carregue no botão "Power" ou "Start/Stop".

Se o interruptor de corrente estiver desligado, o aspirador robot não é carregado mesmo que esteja acoplado à estação do carregador.

INSTALAR O ASPIRADOR ROBOT

INSTALAR O CARREGADOR

1. Instale o carregador numa superfície plana.

1. Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a um 1 m da parte da frente.

aproximadamente 0,5m aproximadamente 0,5m aproximadamente 1m

1. Instale o carregador num local de fácil acesso pelo aspirador robot.

1. Disponha o cabo eléctrico ao longo da parede.

1. Se o chão for de madeira, instale o carregador no mesmo sentido do grão da madeira.

• Se o carregador não receber corrente, o aspirador robot não consegue encontrar o carregador e não poderá carregar-se automaticamente.
• Se o aspirador robot for separado do carregador a bateria fica automaticamente descarregada.

Quando adquire o produto, a bateria está completamente descarregada e tem de carregar o aspirador robot manualmente.

Ligue o interruptor de corrente existente na parte inferior do produto.

1. Depois de alinhar os pinos de carga da unidade principal com o pino de carga da estação do carregador, prima a unidade principal até ouvir um som de “recarga” do carregador.

- O indicador luminoso de carga acende-se com uma luz verde.

• Quando a carga começa, o indicador de nível da bateria e “☐” aparecem em sequência no visor.
• Quando a carga estiver terminada, o indicador de nível da bateria e a indicação “FULL” aparecem no visor.

Start Start 8:00 Mode Delay Start Hotspots A carregar Totalmente carregado

■ Quando o visor de nível da bateria pisca durante a limpeza, o aspirador robot pára de aspirar e carrega-se automaticamente no carregador.

Carga terminada A carregar Carga necessária

Start Stop 10 Pisca Auto Ready Delay Start Reseting

■ Se o nível da bateria piscar e a indicação “LO” aparecer durante a limpeza, o aspirador robot não pode ser comandado pelo controlo remoto nem pelos botões da unidade principal. Neste caso, transporte o aspirador robot directamente para o carregador, para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada.)

• Quando adquire o produto, carregar totalmente a bateria demora cerca de 120 minutos e funciona durante cerca de 90 minutos.
• Se carregar uma bateria que esteja sobreaquecida, o tempo de carga pode aumentar.
• Medidas a tomar quando a carga não é uniforme.

Se o aspirador robot não conseguir carregar automaticamente, verifique o seguinte:

• Desligue e ligue o interruptor de corrente na parte inferior do aspirador robot (Reiniciar).
• Volte a ligar o cabo eléctrico do carregador (Reiniciar).
• Verifique se há substâncias estranhas no conector de carga e limpe os conectores de carga da unidade principal e do carregador com um pano seco.
• Verifique se há objectos perto do carregador que sejam reflectores fortes.

- Se separar o aspirador robot do carregador, este descarrega-se naturalmente.

- Carregue o aspirador robot através do carregador, se possível. (Se deixar a casa sem ninguém durante muito tempo devido a uma viagem, ferias, etc., desligue o interruptor de corrente do aspirador robot e desligue a corrente de carregador, para os guardar.)

INSTALAR O ASPIRADOR ROBOT

BATERIA

• O aspirador robot é alimentado por uma bateria recarregável de hidreto de metal de níquel (NiMH) amiga do ambiente e uma função de prevenção de sobrecarga garante uma duração prolongada.
  ■ O período de garantia da bateria é de 6 meses a contar da data da compra.
  ■ Antes de comprar uma bateria, pergunte no centro de assistência ao cliente qual o símbolo da peça genuína (SAMSUNG) e o número do modelo.

• Esta bateria destina-se apenas a aspiradores robots da Samsung. A sua utilização noutros dispositivos ou para outras finalidades é estritamente proibida.
• Não desmonte nem modifique a bateria.
• Carregue-a num local com boa ventilação.
• Não exponha a bateria ao fogo e não a aqueça.
• Não ligue nenhum objecto metálico aos terminais (+) ou (-) da bateria.
• Mantenha-a dentro de casa (0°C\~40°C).
• Antes de deitar fora este produto, deite fora a bateria de acordo com as leis ambientais em vigor.
• Não deite fora esta bateria no lixo doméstico.
• Siga todos regulamentos locais quando deitar fora baterias usadas.

* Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo.

* Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria.

A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços.

INSTALAR O ASPIRADOR ROBOT

INSTALAR O VIRTUAL GUARD

Pode confinar o aspirador robot a uma zona específica usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Protecção (porta virtual).

Indicador luminoso de modo Sensor de detecção da distância Botão Modo/ Alimentação Sensor de detecção da unidade principal

Operações dos botões

1. Operações do indicador luminoso do modo

• Modo de Barreira (parede virtual) : O indicador luminoso vermelho pisca.
• Modo de Protecção (porta virtual) : O indicador luminoso verde pisca.
• Desligado : O indicador luminoso apaga-se.

2. Definir o modo

- Sempre que carregar no botão Modo/Alimentação, selecciona os modos Barreira (parede virtual) → Protecção (porta virtual) → Desligado, por esta sequência.

* A distância da parede virtual é de 2,5 m no mínimo e poderá diferir dependendo do meio exterior e do movimento do robô.

Criar uma Barreira (parede virtual)

O VIRTUAL GUARD cria uma barreira invisível que o aspirador robot não consegue atravessar.

Ex.: em frente de vasos, mobília, porta da rua, etc.

1. Seleccione o modo Barreira (parede virtual) com o botão Modo/Alimentação.

- O indicador luminoso do modo pisca a vermelho.

1. Instale o VIRTUAL GUARD em frente das áreas cujo acesso quer impedir ao aspirador robot.

- Instale o VIRTUAL GUARD de modo a que o sensor de detecção da distância possa criar uma barreira invisível que o aspirador robot não consiga atravessar.

Sensor de detecção da distância É criada uma barreira (parede virtual).

Utilizar o modo de Protecção (porta virtual)

O VIRTUAL GUARD cria uma porta invisível que o aspirador robot não consegue atravessar, enquanto não acabar a limpeza dessa divisão. O VIRTUAL GUARD abre a porta invisível quando terminar a limpeza da divisão.

1. Seleccione o modo Protecção (porta virtual) com o botão Modo/Alimentação.

- O indicador luminoso do modo pisca a verde.

1. Instale o VIRTUAL GUARD à entrada da divisão que vai aspirar.

- Instale o VIRTUAL GUARD de modo a que o sensor de detecção da distância possa criar uma barreira invisível que o aspirador robot não consiga atravessar.

- Quando não estiver a utilizar o VIRTUAL GUARD, desligue a corrente. (Se não vai utilizar o aspirador robot durante longos períodos de tempo, retire as baterias para evitar descarregá-las.)

- Se o botão Modo/Alimentação não funcionar, é porque as baterias estão gastas. Neste caso, substitua as baterias. (Especificações: Baterias alcalinas Tipo D (LR20))

- Também pode comprar um VIRTUAL GUARD na Samsung Electronics customer care Co., Ltd.

Sensor de detecção da distância 30cm É criada uma protecção (porta virtual).

* Recomendamos que instale um VIRTUAL GUARD a uma distância de 30 cm das paredes exteriores, uma vez que é criada uma barreira invisível que impede o aspirador robot de ir contra esse VIRTUAL GUARD.

Sobre o sensor IrDA.

- A transmissão do sinal de infravermelhos pode não ser fácil em locais expostos a lâmpadas de halogéneo ou ao ar livre.

- O aspirador robot utiliza 3 tipos de dispositivos de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais elevada.

- Quando utilizar o controlo remoto, o aspirador robot pode atravessar a barreira virtual do VIRTUAL GUARD ou ir contra um obstáculo, porque o sinal do controlo remoto tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.

- Se for utilizado num local pequeno ou a curta distância, o aspirador robot pode funcionar mal devido à interferência dos sinais de infravermelhos.

- Instale o VIRTUAL GUARD longe do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.

- Se utilizar mais de um aspirador robot em simultâneo, eles podem funcionar mal devido à interferência dos sinais de infravermelhos.

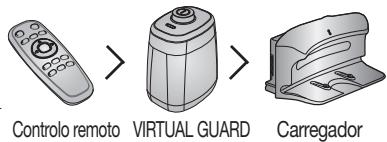

[Prioridade do sinal de infravermelhos]

Controllo remoto VIRTUAL GUARD Carregador

UTILIZAR O ASPIRADOR ROBOT

INICIAR/PARAR A LIMPEZA

Pode iniciar ou parar todas as funções do aspirador robot.

■ As funções do aspirador robot só funcionam se o interruptor de corrente estiver ligado.
■ Com o aspirador robot a funcionar, carregue no botão (Start Step) para cancelar a operação e seleccionar uma função.

ON O OFF

Ligar ou desligar

Ligar

• Controlo remoto: Carregue no botão [Power].
• Unidade principal: Carregue no botão (Start/Stop).
• Ficam activados os botões da unidade principal, o indicador de nível da bateria e os ícones dos modos de limpeza.

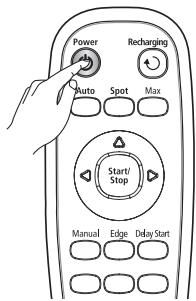

Desligar

• Controlo remoto: Carregue no botão [Power].
• Unidade principal: Carregue sem soltar o botão ( ) durante 3 segundos.
• Ficam desactivados todos os ícones, excepto o do indicador de nível da bateria.

Power Recharging Auto Spot Max Start/ Stop Manual Edge Delay Start

Utilizar o controlo remoto

• Controlo remoto: Carregue no botão Automática, Pontual, Máxima, Manual ou Cantos.
• Unidade principal: Seleccione o modo Automática / Pontual / Máxima / Manual / Cantos com o botão (Mode) e depois carregue no botão (Start/Stop).
• Quando começar a aspirar, o aspirador robot começa a mover-se.
  * Se carregar no botão (Start Stop) sem seleccionar o modo de limpeza, começa a aspirar no modo Automático.

Utilizar os botões da unidade principal

Parar

• Para parar, carregue no botão (Start Stop) no controlo remoto ou na unidade principal.
• Quando parar a limpeza, o aspirador robot pára.

UTILIZAR O ASPIRADOR ROBOT

RECARGA

Pode fazer o aspirador robot regressar ao carregador para carregar a bateria usando o botão de recarga.

■ Com o aspirador robot a funcionar, carregue no botão (Start Stop) para cancelar a operação e carregue no botão Recharging.

1. Carregue no botão Recharging.
2. Acende-se o ícone da unidade principal (♂) e o aspirador robot regressa ao carregador.
3. Para parar o aspirador robot quando ele está a voltar ao carregador, carregue no botão ( ).
4. Para testar a função de carga automática, carregue no botão Recharging quando o aspirador robot estiver a menos de 1,5 m do carregador.

Power Auto Spot Max Start/Stop Manual Edge Delay Start

Utilizar o controlo remoto

Resolução de problemas quando o aspirador robot não regressa ao carregador

- Verifique a instalação do carregador

• Se o carregador estiver num local onde não possa guiar o aspirador robot até ele.
• Se o carregador estiver a mais de 5 m de distância do aspirador robot.

: Pode ser necessário mais tempo para que o aspirador robot regresse ao carregador.

- Carregue manualmente o aspirador robot nos seguintes casos.

• Se o carregador estiver instalado num canto.
• Quando a bateria estiver totalmente descarregada.
• Se o aspirador robot estiver preso num obstáculo (mobília, etc.)
• Se o aspirador robot não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado.

Utilizar os botões da unidade principal

1.5 m á frente

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA AUTOMÁTICA

O aspirador robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

■ Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original enquanto se move.
■ Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma)

Botão da unidade principal Botão do controlo remoto Sequência de configuração

Mode Start Stop Auto 1 Defina o modo 2 Cancele o modo.

Start Stop Auto Mode Delay Start Rechanging Durante a limpeza

Sobre a função Retomar a limpeza

• Se o aspirador robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
• Se mover o aspirador robot ou carregar num botão durante a carga, o aspirador conclui que a limpeza está completa e não a retoma.

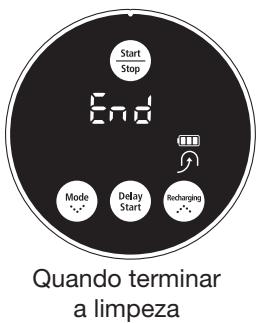

Start Stop End Mode Delay Start Rechange Quando terminar a limpeza

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA PONTUAL

Pode limpar comodamente uma área específica onde haja muitas migalhas, poeira, etc.

■ Leve o aspirador robot para o local onde quer executar uma limpeza pontual.

Aproximadamente 1.5m Aproximadamente 1.5m

Botão da unidade principal	Botão do controlo remoto	Sequência de configuração
		1 Defina o modo
		2 Cancele o modo.

• No Modo de limpeza pontual, o aspirador robot limpa uma área quadrada com 1,5 m de lado.
• Quando a limpeza terminar, o aspirador robot mostra as indicações End, Stop e Stand by.

Quando o aspirador robot estiver na estação de carregamento, não é possível efectuar a limpeza pontual.

O aspirador robot move-se automaticamente e limpa até a bateria se esgotar e o respectivo nível piscar apenas um nível.

■ Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original enquanto se move.
■ Se o nível da bateria ficar baixo durante a limpeza, o aspirador robot regressa automaticamente à estação do carregador e retoma a limpeza após ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)

Botão da unidade principal	Botão do controlo remoto	Sequência de configuração
		1 Defina o modo.
		2 Cancele o modo.

Sobre a função Retomar a limpeza

• Se o aspirador robot concluir que a limpeza está completa, não a retoma.
• Se mover o aspirador robot ou carregar num botão durante a carga, o aspirador conclui que a limpeza está completa (não retoma a limpeza).

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA MANUAL

Pode mover o aspirador robot para limpar um local específico directamente, utilizando o controlo remoto.

■ Mova o aspirador robot para o local onde quer executar a limpeza manual.
■ Pode fazer uma limpeza manual usando apenas o controlo remoto.

Botão da unidade principal	Botão do controlo remoto	Sequência de configuração
		1 Defina o modo
		2 Cancele o modo.

- Se o aspirador robot estiver na estação do carregador, a limpeza manual não é possível.

Teclas direcionais (Para a frente, para a esquerda, para a direita) Não existe função de recuo. Power Recharging Auto Spot Max Start/ Stop Manual Edge Delay Start SAMSUNG

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA CANTOS

Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o aspirador robot reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos. (Este tipo de aspirador robot toca nos obstáculos e aspira.)

O aspirador robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

■ Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original enquanto se move.
■ Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma)

Botão da unidade principal	Botão do controlo remoto	Sequência de configuração
		1 Defina o modo.
		2 Cancele o modo.

Sobre a função Retomar a limpeza

• Se o aspirador robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
• Se mover o aspirador robot ou carregar num botão durante a carga, o aspirador conclui que a limpeza está completa e não a retoma.

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA PROGRAMADA

Pode programar o aspirador robot para começar a limpar a partir de uma determinada hora. (Intervalo de tempo: até 23 horas)

■ A limpeza programada só é executada se o aspirador robot estiver na estação do carregador.

Botão da unidade principal	Botão do controlo remoto	Sequência de configuração	Exemplo: para começar a limpar daí a 5 horas
	Delav Start	1 Entre no Modo de limpeza programada.
		2 Sempre que carregar no botão, o tempo aumenta ou diminui
-		3 Termine a definição.
		4 Cancele a definição.	O ícone apaga-se.

NOTA

Quando terminar a definição, se carregar no botão (Start/Stop) e não no botão Início programado, cancela a hora da limpeza programada.

Depois de terminar a definição, se retirar manualmente o aspirador robot da estação do carregador, cancela a hora da limpeza programada.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

TENHA EM ATENÇÃO OS MÉTODOS DE MANUTENÇÃO E LIMPEZA

■ Se o interruptor de corrente estiver danificado, contacte o técnico de assistência para não provocar nenhum acidente.
- Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do aspirador robot.

I ON OFF

■ Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

O aspirador robot pode subitamente começar a funcionar e provocar ferimentos.

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

■ Nunca utilize água em spray, diluente, benzina, etc., directamente na unidade principal do aspirador robot.

■ Limpe cuidadosamente a janela do sensor ou a câmara usando um pano macio.

Câmera Visor Janela do sensor frontal

Janela do sensor frontal e câmara

Janela do sensor traseiro

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR O SACO DO PÓ E O FILTRO

Antes de limpar o saco do pó, tem de esvaziá-lo.

■ Quando retirar o saco do pó, tenha cuidado para não entornar o pó.
■ Evvazie o saco do pó nos seguintes casos.

1. Quando houver pó acumulado dentro do saco.
2. Quando o poder de sucção enfraquecer subitamente.
3. Quando o ruído aumentar de repente.

Filtro

1. Carregue no botão de ejecção do saco do pó (PUSH) e puxe-o para fora do aspirador robot.

1. Retire a tampa do saco do pó puxando-a no sentido da seta na figura.

1. Retire o filtro do saco do pó puxando-o no sentido da seta na figura.

1. Limpe o pó do filtro e do saco.

* Pode lavá-los com água.

- Certifique-se de que a grade do filtro está voltada para baixo. Não pode instalá-la na direcção errada.

1. Feche a tampa do saco do pó e instale-o na unidade principal.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A ESCOVA ELÉCTRICA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

- Para evitar entornar o pó do respectivo saco, retire-o antes de limpar a escova eléctrica.

ON OFF

1. Retire o saco do pó carregando no botão de ejecção do saco (PUSH).

1. Depois de verificar se há substâncias estranhas, carregue no gancho que fixa a tampa da escova para a retirar.

1. Retire quaisquer substâncias estranhas, como cabelos ou fios compridos enrolados na escova eléctrica, usando uma escova de limpeza ou um aspirador.

1. Quando terminar a limpeza, monte primeiro a escova eléctrica do lado do interruptor de corrente e depois monte o outro lado da escova da mesma forma.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

1. Depois de introduzir as 3 pontas na parte superior da tampa, empurre a outra extremidade para dentro até ela encaixar na posição correcta com um “clique”.

• Para impedir que o aspirador robot fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
• Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
• Como a escova eléctrica aspira o pó do chão, pode ficar com cabelos e fios compridos enrolados. Verifique e limpe a escova eléctrica regularmente.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

ON OFF

1. Verifique se a escova rotativa lateral está dobrada ou se há alguma substância estranha presa na escova.

1. Usando luvas de borracha, envolva a escova rotativa lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

1. Virando a escova rotativa lateral, repita os procedimentos do passo 2.

1. Se houver cabelos ou fios enrolados entre a unidade principal e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover.

Quando voltar a montar a escova, alinhe o “L” da escova rotativa lateral para limpeza de cantos com o “L” da unidade principal e monte a escova rotativa lateral.

(A letra "R" está gravada no lado direito da escova rotativa.)

Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas.

O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A RODA MOTORA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

■ Se o aspirador robot começar de repente a andar em ziguezague, pode haver substâncias estranhas presas na roda motora.

ON OFF

1. Quando limpar a roda motora, coloque um pano macio no chão e deite a unidade principal com cuidado.

1. Verifique se há substâncias estranhas e retire-as com uma vareta ou uma pinça sem pontas afiadas, se for necessário.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

SINTOMA	LISTA DE VERIFICAÇÃO	MEDIDA A TOMAR
O aspirador robot não funciona antes da limpeza.	O saco do pó está montado?O interruptor de corrente está ligado?O modo de limpeza (Auto) está definido no visor?O nível da bateria está a piscar num só nível e a indicação ‘LO’ aparece no visor?O aspirador robot não funciona se a bateria do controlo remoto estiver descarregada.	Instale o saco do pó.Ligue o interruptor de corrente.Carregue no botão (Sun/Temp). (Para o desligar, carregue sem soltar o botão (Sun/Temp) durante 3 segundos ou mais.)Levante o aspirador robot e coloque-o manualmente na estação do carregador para carregá-lo.Substitua as pilhas do controlo remoto (Tipo AAA)
O aspirador robot deixou de funcionar durante a limpeza.	O nível da bateria está a piscar num só nível e a indicação ‘LO’ aparece no visor?O aspirador robot ficou preso em fios no chão?O aspirador robot está preso num desnível do chão?- A roda motora está levantada.A roda motora está envolvida numa toalha fina (pano)?O aspirador robot está preso na soleira da porta?	Levante o aspirador robot e coloque-o manualmente na estação do carregador para carregá-lo.Desligue o interruptor de corrente e remova os fios.Desligue o interruptor de corrente e mova o aspirador robot para outro local para continuar a limpeza.Desligue o interruptor de corrente e retire a toalha fina.Desligue o interruptor de corrente e mova o aspirador robot para outro local para continuar a limpeza.
O poder da sucção é fraco ao limpar.	Verifique se o saco do pó está cheio.Verifique se a entrada de sucção está obstruída com substâncias estranhas.Verifique se o filtro está obstruído.	Pare o aspirador robot e esvazie o saco do pó.Desligue o interruptor de corrente e retire as substâncias estranhas da entrada de sucção.Limpe bem o filtro.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

SINTOMA	LISTA DE VERIFICAÇÃO	MEDIDA A TOMAR
O aspirador robot não encontra o carregador.	Verifique se a ficha do carregador está correctamente inserida na tomada.Se houver algum obstáculo num raio de cerca de 1 m à frente do carregador e cerca de 0,5 m à esquerda e à direita do carregador, tem de remover esses obstáculos.Se houver alguma substância estranha no pino de carga, limpe-o com uma toalha seca.O VIRTUAL GUARD está instalado perto do carregador?	Mova o VIRTUAL GUARD para outro local de modo a que o aspirador robot possa carregar-se automaticamente.
O aspirador robot passa através do VIRTUAL GUARD.	As baterias do VIRTUAL GUARD estão gastos?O VIRTUAL GUARD está definido para o modo Protecção (porta virtual)?O indicador luminoso do modo está desligado?	Substitua as baterias.(2 baterias alcalinas Tipo D (LR20))Defina o VIRTUAL GUARD para o modo de Barreira (parede virtual).Verifique se o VIRTUAL GUARD está desligado e defina-o para o modo desejado.
A duração das baterias do VIRTUAL GUARD é demasiado curta.	Está a usar baterias secas de manganésio?	Substitua as baterias por baterias alcalinas novas.(2 baterias alcalinas Tipo D (LR20))

RESOLUÇÃO DE PROBLEMAS ASSINALADOS COM CÓDIGOS DE ERRO

CÓDIGO DE ERRO	MOTIVO	SOLUÇÃO
[00]	O aspirador robot ficou travado ou preso durante a movimentação.	Desligue o interruptor de corrente na parte inferior e mova o aspirador robot para um local diferente.
[01]	Há substâncias estranhas (fios, papel, brinquedos, etc.) presas na escova eléctrica.	Desligue o interruptor de corrente na parte inferior e retire as substâncias estranhas da escova eléctrica.
[02]	Há substâncias estranhas (fios, papel, brinquedos, etc.) presas na roda motora da esquerda.	Desligue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da esquerda.
[03]	Há substâncias estranhas (fios, papel, brinquedos, etc.) presas na roda motora da direita.	Desligue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da direita.
[05]	Verifique o sensor do amortecedor.	Puxe o amortecedor preso ligeiramente para fora.
[06]	Há substâncias estranhas (pó, manchas, etc.) na janela do sensor de obstáculos.	Desligue o interruptor de corrente na parte inferior e limpe as substâncias estranhas das janelas dos sensores dianteiro e traseiro usando um pano macio.
[07]	Há substâncias estranhas (pó, manchas, etc.) na janela do sensor de declives.	Desligue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da janela do sensor de declives usando um pano macio.
[08]	O saco do pó não está colocado.	Coloque o saco do pó até que ele encaixe com um “clique”.
[09]	Há substâncias estranhas (fios, panos, etc.) presas na escova rotativa lateral para limpeza de cantos.	Desligue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos.

* Se carregar no botão Iniciar/Parar ou desligar o interruptor de corrente, limpa o código de erro.

Especificações do produto

93 milímetros (altura) 355 milímetros (comprimento) 355 milímetros (largura)

Corpo principal

122 milímetros (altura) 161 milímetros (comprimento) 275 milímetros (largura)

Carregador (estação)

Especificações do produto

CLASSIFICAÇÃO	ARTIGO	DETALHE
Especificações mecânicas	Diâmetro	355mm
	Altura	93mm
	Peso	4.0kg
Especificações eléctricas	Tensão	AC 220-240V~, 50-60Hz
	Consumo de energia durante a carga	50 W
	Consumo de energia da unidade principal	40 W
	Especificações da bateria	14.4V / 2,000 mA
Especificações de limpeza	Capacidade do saco do pó	Cerca de 0.6 l
	Tipo de carregamento	Carregamento automático/ manual
	Modo de limpeza	Limpeza Automática, Pontual, Máxima, Manual, Cantos, Programada
	Tempo de carregamento	Aproximadamente 120 minutos
	Tempo de limpeza (numa superfície dura)	Aproximadamente 90 minutos
Método de limpeza		Reconhecimento da forma do tecto
Tipo do botão da unidade principal		Tipo botão

Este Aspirador foi aprovado de acordo com as seguintes normas.

Directiva UEM : 2004/108/EEC

Directiva de Segurança de Baixa Voltagem : 2006/95/EC

memorando

SAMSUNG

Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung.

80820-SAMSUNG(726-7864)

www.samsung.com
