E4D AAWC - Frigorífico combinado HOTPOINT - Manual de utilização gratuito

Tipo de produto	Frigorífico combinado
Marca	HOTPOINT
Modelo	E4D AAWC
Tipo de frio	No Frost (ventilado)
Alimentação elétrica	220-240 V / 150 W / 50 Hz
Ligação à terra obrigatória	Sim
Comandos e visor	Painel tátil com indicadores LED de temperatura e funções
Funções principais	Super Freeze (congelação rápida), Super Cool (arrefecimento rápido), I Care (economia de energia)
Compartimento do frigorífico	Prateleiras ajustáveis, gaveta de frutas/legumes com regulador de humidade, porta-garrafas, Zona Food Care 0°C
Compartimento do congelador	Cestos e prateleira oculta, sistema de gelo amovível
Capacidade de congelação	Até 4 kg por 24 horas
Autonomia em caso de falha	9 a 14 horas
Iluminação interior	LED (substituição por assistência técnica)
Manutenção e limpeza	Água morna e bicarbonato ou sabão neutro; não use solventes nem abrasivos
Segurança	Em conformidade com as diretivas 73/23/CEE, 89/336/CEE, 2002/96/CE
Peças sobressalentes originais	Disponíveis no serviço de assistência técnica autorizado
Reparabilidade	Intervenção reservada a um técnico autorizado

Perguntas frequentes - E4D AAWC HOTPOINT

Como ajustar a temperatura do frigorífico e do congelador?

Use os botões COMANDO DO FRIGORÍFICO e COMANDO DO CONGELADOR no painel de controlo. Os indicadores amarelos mostram o nível de temperatura selecionado (4 níveis cada).

Para que serve a função Super Freeze?

A função SUPER FREEZE baixa rapidamente a temperatura do congelador para congelar alimentos frescos. Prima o botão correspondente; o indicador azul acende. Desativa-se automaticamente após 24 horas ou quando a temperatura ideal é atingida.

Como ativar a função I Care para economizar energia?

Prima simultaneamente durante pelo menos 6 segundos nos botões SUPER COOL e COMANDO DO FRIGORÍFICO. Quatro indicadores acendem por 2 segundos, depois a interface apaga em modo económico. Para desativar, desligue e ligue novamente o aparelho.

O que fazer se o alarme tocar devido a uma abertura prolongada da porta?

Se a porta do frigorífico permanecer aberta por mais de 2 minutos, um sinal sonoro soa. Feche a porta para parar. Se o problema persistir, verifique o fecho correto ou contacte a assistência técnica.

Como limpar o interior e exterior do frigorífico?

Use uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Nunca use solventes, produtos abrasivos, lixívia ou amoníaco. Os acessórios amovíveis podem ficar de molho em água quente com sabão.

Porque é que o motor não arranca após uma falha de energia?

O aparelho está equipado com um sistema de proteção do motor que atrasa o arranque do compressor por 8 minutos após a ligação. É normal, aguarde esse período.

Como nivelar o aparelho se o chão não for plano?

Aperte ou desaperte os pequenos pés dianteiros para ajustar a altura. O aparelho deve ser instalado num piso plano e rígido.

O que fazer se os alimentos congelarem no frigorífico?

Isso pode dever-se a uma temperatura demasiado baixa. Aumente a temperatura através do botão COMANDO DO FRIGORÍFICO. Verifique também se os alimentos não obstruem os orifícios de ventilação.

Como usar a Zona Food Care 0°C?

Este compartimento mantém uma temperatura de -2°C a +3°C, ideal para conservar carne e peixe até uma semana. Não é adequado para frutas, legumes ou saladas.

O que fazer se os indicadores não acenderem?

Verifique se a função I Care não está ativada (desliga os indicadores). Caso contrário, certifique-se de que a ficha está bem inserida na tomada e que a alimentação elétrica funciona.

MANUAL DE UTILIZADOR E4D AAWC HOTPOINT

Instruções para a utilização

Instruções para a utilização, 2

Assistência, 5

Descrição do aparelho, 9

Descrição do aparelho, 14

Instalação, 40

Manutenção e custos, 42

Precauções e conselhos, 43

Anomalias e soluções, 43

Polski

Instrukcja obsługi

LODÓWKO-ZAMRAZARKA

Spis treści

Antes de contactar a Assistência técnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detetado continuar, contactar o Centro de Assistência mais próximo.

Comunique:

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico, embaixo, à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

Descrição do aparelho

Painel de comandos

1 FUNCIONAMENTO DO CONGELADOR Botão para regular a temperatura do compartimento do congelador. O botão é utilizado com SUPER FREEZE; para ligar/desligar o produto, pressionar ambos durante 3 segundos. 2 SUPER FREEZE Botão (congelamento rápido) para congelar alimentos frescos. Pressionar o botão durante 3 segundos para ligar o aparelho ou desligá-lo. 3 SUPER FREEZE A luz azul ilumina-se quando o botão SUPER FREEZE é pressionado. 4 TEMPERATURA DO CONGELADOR Luz amarela que indica a temperatura do congelador, em 4 níveis, tal como indicado na serigrafia. 5 TEMPERATURA DO FRIGORÍFICO Luz amarela que indica a temperatura do frigorífico, em 4 níveis, tal como indicado na serigrafia. 6 SUPER COOL A luz azul ilumina-se quando o botão SUPER COOL é pressionado. 7 SUPER COOL Botão (arrefecimento rápido) que reduz a temperatura do compartimento do frigorífico rapidamente. 8 FUNCIONAMENTO DO FRIGORÍFICO Botão para regular a temperatura do compartimento do frigorífico.

Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

1 PEZINHO de regulação 2 Compartimento para CONGELAÇÃO e CONSERVAÇÃO 3 Prateleira para GARRAFAS 4 Zona de alimentos 0°C* 5 Gaveta para FRUTAS e HORTALIÇAS 6 Prateleira extraível da porta VÃO PARA GUARDAR OBJETOS 7 Painel de comandos 8 WINE RACK

PL

Descrição do aparelho

Vista geral

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de eletricidade diminuírem.
3. Deixe uma distância de pelo menos 10 cm entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm entre as laterais e os móveis/paredes ao lado.
4. Deixe o aparelho longe de fontes de calor (a luz do sol direta, um fogão elétrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação elétrica

Depois do transporte, posicione o aparelho na vertical e aguarde, pelo menos 3 horas antes de ligar o sistema elétrico. Antes de colocar a ficha na tomada elétrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência do aparelho, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação esteja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, solicite a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo elétrico e à tomada elétrica.

! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça às instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho, limpe bem os compartimentos e os acessórios com água morna e bicarbonato. ! Este aparelho é equipado com um controlo para proteção do motor que deixa o compressor iniciar somente após 8 minutos de ser ligado. Isto acontece igualmente após qualquer interrupção na alimentação elétrica, voluntária ou involuntária (corte).

1. Inserir a ficha na tomada e acender o produto através do respectivo botão. Assegurar-se de que o indicador amarelo TEMPERATURA CONGELADOR e TEMPERATURA FRIGORÍFICO esteja aceso.
2. Após algumas horas, poderá colocar alimentos no frigorífico.
3. Pressionar o botão SUPER FREEZE (congelamento rápido): acende-se o indicador azul SUPER FREEZE. Depois de o frigorífico atingir a temperatura ideal, o indicador desliga-se e pode começar a armazenar alimentos.

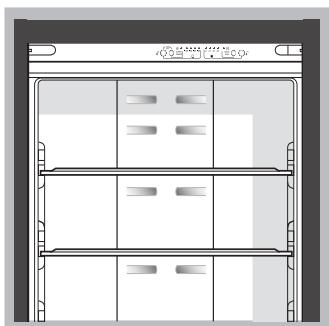

Sistema de refrigeração No Frost

O No Frost realiza a gestão de um fluxo contínuo de ar frio que coleta a humidade e impede a formação de gelo e brina: no compartimento frigorífico mantém um certo nível de humidade e, por causa da ausência de brina, preserva as qualidades originais dos alimentos; no compartimento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros.

Não colocar alimentos ou recipientes até à parede refrigerante posterior, para não obstruir os orifícios de ventilação e evitar a formação de condensação.

Feche as garrafas e embrulhe os alimentos.

Utilize melhor o frigorífico

• Utilize o botão FUNCIONAMENTO DO FRIGORÍFICO para ajustar a temperatura (consulte a descrição).
• Prima a tecla de SUPER COOL (refrigeração rápida) para baixar a temperatura em pouco tempo, por exemplo quando encher o compartimento depois de muitas compras. A função desativa-se automaticamente depois de ter passado o tempo necessário.
• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

Ao fechar as portas do frigorífico, prestar atenção à posição do montante (ver figura).

PRATELEIRAS: Podem ser extraídas e têm altura regulável mediante as guias para este fim, para introduzir recipientes ou alimentos de tamanho grande.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem evidente (veja a figura).

1. Caso não surja a mensagem OK, significa que a temperatura é demasiado elevada: configurar uma temperatura mais fria e aguardar cerca de 10 h até que a temperatura estabilize.
2. Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o seletor de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

Gaveta para FRUTAS e HORTALIÇAS*

As gavetas para a fruta e os legumes de que está provido o frigorífico são projetadas especialmente ao fim de manter frescos e fragrantes a fruta e os legumes.

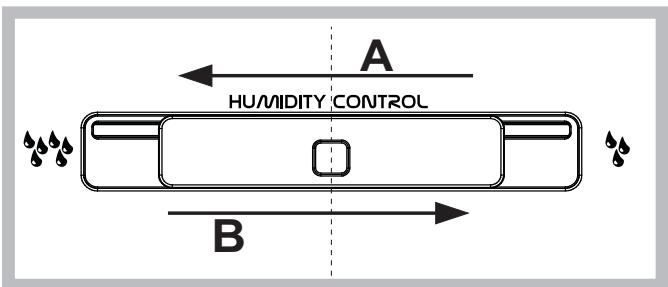

Abra o regulador de humidade (posição B) se quiser armazenar num ambiente menos húmido alimentos como vegetais, ou feche-o (posição A) para armazenar alimentos como fruta num ambiente mais húmido.

Prateleira oculta*

Existe uma grelha dentro do compartimento do congelador, entre os cestos superior e inferior. Para aceder a esta grelha, remova o cesto da porta superior. A grelha pode ser retirada do congelador segurando-a pela parte frontal.

Recomenda-se que use a grelha apenas para armazenamento a longo prazo.

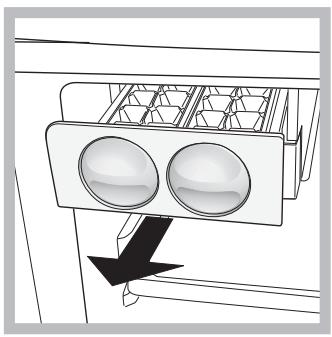

ICE DEVICE*

Depois de colocar a água nas formas de gelo, coloque-os nos seus lugares no compartimento de gelo. Os cubos de gelo estarão prontos

• Variáveis em número e/ou na posição, presente somente em outros modelos.

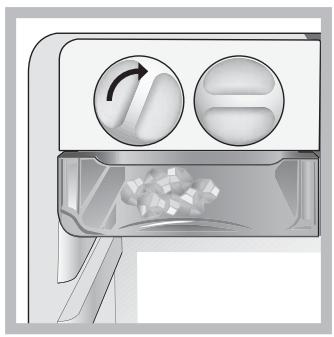

em aproximadamente 2 horas. Para retirar os cubos de gelo vire os dois botões para a direita. Os cubos de gelo cairão na bandeja abaixo da forma prontos para serem usados (veja a figura).

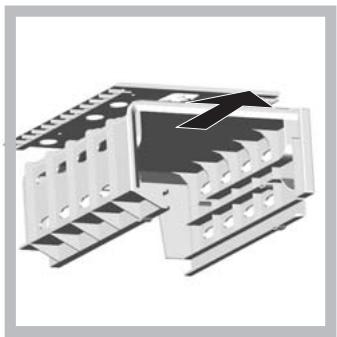

Se precisar de mais espaço de arrumação, o DISPOSITIVO DE GELO pode ser retirado puxando o parafuso no topo.

Zona de alimentos 0°C^* : Um compartimento concebido para guardar carne e peixe frescos. Graças à baixa temperatura do compartimento (-2 / + 3) e à porta transparente que oferece proteção contra a oxidação e o ressecamento, os alimentos podem ser conservados até uma semana. Pode também ser utilizada para "refeições frias". Não é adequada para fruta, vegetais e saladas.

Utilize melhor o congelador

• Utilize o botão FUNCIONAMENTO DO CONGELADOR para ajustar a temperatura (consulte a descrição).
• Não congele novamente alimentos que estiverem a descongelar ou descongelados; estes alimentos devem ser cozinhados para serem consumidos (dentro de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados aos já congelados.
• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).
• Para congelar (se o congelador estiver a funcionar): pressionar o botão de congelamento rápido SUPER FREEZE (acende-se o indicador luminoso azul correspondente), inserir os alimentos e fechar a porta. A função é desativada automaticamente antes de 24 horas ou quando for atingida a temperatura ideal (o indicador luminoso desliga-se).

! Não colocar alimentos demasiado volumosos na parte do cesto superior, ocupada pelo Ice Device, se presente. ! Durante a congelação, evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira, os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas.

Manutenção e cuidados

Interromper a corrente elétrica

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede elétrica:

1. Pressione o botão FUNCIONAMENTO DO CONGELADOR e SUPER FREEZE durante 3 segundos para desligar o aparelho. 2. Desligue a ficha da tomada elétrica.

! Se não se obedecer a este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia.

Para repor o funcionamento normal, voltar a inserir a ficha, pressionar os botões FUNCIONAMENTO CONGELADOR e SUPER FREEZE e configurar o FUNCIONAMENTO CONGELADOR no valor pretendido.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpas com uma esponja molhada em água morna e bicarbonato de sódio ou sabão neutro. Não use solventes, abrasivos, água de lixívia nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxague-os e enxugue-os com cuidado.
• Na parte traseira do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de desligado o aparelho e retirada a ficha da tomada elétrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Função I Care

A função I Care pode ser ativada para otimizar os consumos energéticos. Esta função é ativada mantendo pressionado simultaneamente durante pelo menos 6 segundos o botão SUPERCOOL e o botão de estrutura do frigorífico. Depois de ativada a função, acendem-se 4 indicadores luminosos durante 2 segundos: SUPER COOL, SUPER FREEZE e dois indicadores de temperatura, um para o frigorífico e outro para o congelador. Após 5 segundos, a interface entra na modalidade de poupança energética e os indicadores desligam-se. A interface permanece desligada quando a porta é aberta. É suficiente pressionar um botão qualquer para voltar a acendê-la. É possível mudar a temperatura pressionando os botões de ajuste. A otimização dos consumos será feita 48h após a ativação da função. Para desativar a função I Care, desligue o produto (ver descrição). O produto deve ser novamente ligado para uma estrutura normal. Em ambientes húmidos, com a função I Care ativada, pode aparecer uma pequena forma de condensação nas portas; desativando a função, restabelecem-se as condições standard do produto.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para preservar esta característica é necessário que os alimentos sejam sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Substituição da lâmpada

A nova iluminação LED, graças à poderosa luz difusa, permite uma visão clara de todos os alimentos, sem qualquer zona de sombra. Caso seja necessário substituir o LED, contactar o serviço de Assistência Técnica.

Precauções e conselhos

! Este aparelho foi projetado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Esta aparelhagem está em conformidade com as seguintes Diretivas da Comunidade Europeia:

• 73/23/CEE de 19/02/73 (Baixa Tensão) e sucessivas modificações;
• 89/336/CEE de 03/05/89 (Compatibilidade Eletromagnética) e sucessivas modificações.

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre, mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo elétrico para desligar a ficha da tomada, mas pegue na ficha.
• Não é suficiente apagar o produto para interromper todas as ligações elétricas.
• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos elétricos se não forem do tipo recomendado pelo construtor.
• Não coloque na boca cubos de gelo assim que os tirar do congelador.
• Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para que não brinquem com o aparelho.
• As embalagens não são brinquedos para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça às regras locais, ou reutilize as embalagens.
• A diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação

e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição direta aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas do aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir a circulação, o compressor funciona continuamente.
• Não coloque dentro alimentos quentes: isso aumentará a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia elétrica.

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência Técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da mesma lista.

Nenhum indicador luminoso está aceso.

• Caso não esteja ativa a função I Care (ver secção), a ficha não está inserida na tomada de corrente ou não está a fazer contacto, ou não há corrente.

O motor não inicia.

• Este aparelho é equipado com um controlo de proteção para o motor (veja Início e Utilização).

Os indicadores luminosos estão acesos fracos.

• Desligue a ficha e ligue-a novamente na tomada, depois de a ter rodado para inverter os pinos.

• A porta do frigorífico permaneceu aberta mais do que dois minutos. O alarme para de tocar quando a porta for fechada. Ou não foi realizado um procedimento correto para desligar (veja a Manutenção).

b) O alarme soa e os dois indicadores azuis ficam intermitentes.

• Este aviso aparece se houver aquecimento excessivo do congelador. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora.

c) Soa o alarme e os indicadores azul e verde ficam intermitentes.

• Este aviso aparece se o congelador aquecer de maneira perigosa: os alimentos devem ser deitados fora.

b/c) Nestes casos, o congelador mantém-se a uma temperatura em torno de 0°C para não congelar novamente os alimentos. Para desativar o alarme acústico: abra e feche a porta do

frigorífico. Para repor o funcionamento normal, o aparelho deve ser desligado e ligado através dos botões no painel de controlo (consulte a descrição).

O frigorífico e o congelador refrigeram pouco.

• As portas não se fecham bem ou as guarnições estão estragadas.
• As portas são abertas com frequência excessiva.
• O frigorífico ou o congelador foram enchidos demais.

No frigorífico, os alimentos congelam.

• A temperatura não está regulada corretamente (ver descrição).
• Os alimentos estão muito próximos dos orifícios de ventilação.

O motor está a funcionar continuamente.

• O botão SUPER FREEZE foi pressionado (congelamento rápido): a luz azul SUPER FREEZE acende-se ou pisca (consulte a descrição).
• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.

O aparelho está a fazer ruído.

• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre eles ou objetos que vibram emitem ruídos.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.
