SPEED WHEEL RV - Acessório de videojogo GENUIS - Manual de utilização gratuito

Tipo de produto	Volante de jogo com force feedback
Marca	GENUIS
Modelo	SPEED WHEEL RV
Dimensões (aprox.)	30 x 25 x 25 cm
Peso (aprox.)	1,5 kg
Alimentação	Adaptador de corrente AC + USB (500 mA mínimo)
Funções principais	Force feedback, vibração, modo analógico/digital, turbo, D-Pad 8 direções, 12 botões de ação, visor
Conectividade	USB, conector de pedais, conector de alimentação
Sistema operativo	Windows (DirectX 7.0a ou superior)
Métodos de fixação	Ventosas sob as rodas ou braço de fixação tipo Y
Manutenção e limpeza	Limpar com um pano macio e seco. Evitar líquidos.
Segurança	Fixar firmemente numa superfície plana e estável. Não colocar o pedal em superfície escorregadia.
Peças sobressalentes	Ventosas sobressalentes, braço de fixação, adaptador de corrente
Reparabilidade	Reparação por um profissional autorizado. Utilizar peças originais.
Informações gerais	Volante compatível com PC, acompanha CD de drivers, pedal incluso para modelo force feedback

Perguntas frequentes - SPEED WHEEL RV GENUIS

Como instalar o volante Speed Wheel RV numa mesa?

Existem dois métodos: (1) colocar as quatro ventosas sob as rodas do chassi e pressionar firmemente sobre a mesa, ou (2) usar o braço de fixação 'tipo Y' aparafusando-o na borda da mesa através de dois orifícios ocultos no chassi.

É necessário instalar drivers antes de conectar o volante?

Sim, insira primeiro o CD do driver no leitor de CD-ROM. O programa de instalação deve iniciar automaticamente. Siga as instruções e, em seguida, conecte o cabo USB do volante a uma porta USB do computador.

Por que o meu volante não funciona se o conectar a um hub USB?

O volante requer um mínimo de 500 mA para funcionar a opção Turbo. Se usar um hub USB, certifique-se de que está ligado após a conexão e que fornece potência suficiente.

Como calibrar o volante após a instalação?

Vá em Iniciar > Configurações > Painel de Controlo, e clique duas vezes em 'Controlador de Jogo' ou 'Opções de Jogo'. Selecione o volante e siga as instruções para calibrá-lo e testá-lo.

O que significam os LEDs vermelho e verde?

O LED vermelho indica o modo analógico, e o LED verde indica o modo digital. Pode alternar entre os modos através de um botão no volante.

Como configurar a função Turbo num botão?

Pressione e mantenha o botão Turbo, e depois pressione uma vez o botão que deseja colocar em modo de repetição automática (Turbo). O LED piscará para confirmar. Para desativar, repita a operação.

O force feedback está disponível em todos os jogos?

Não, o force feedback e a vibração estão disponíveis apenas se o jogo os suportar. Certifique-se de que a sua versão do DirectX é pelo menos a 7.0a.

Como conectar os pedais?

Insira o conector dos pedais na tomada destinada para esse fim no volante. Coloque o pedal no chão, numa superfície antiderrapante, e certifique-se de que está facilmente acessível.

Posso usar o volante sem o CD de instalação?

É fortemente recomendado usar o CD fornecido para instalar os drivers específicos. Sem eles, algumas funções como o force feedback podem não funcionar corretamente. Também pode descarregar os drivers do site do fabricante.

O que fazer se o volante não responder mais?

Verifique primeiro as conexões USB e de alimentação. Reinicie o computador e recalibre o volante através do Painel de Controlo. Se o problema persistir, consulte o manual ou contacte o suporte técnico.

MANUAL DE UTILIZADOR SPEED WHEEL RV GENUIS

(1) Utilize as quatre ventosas de succão forte por boa do chassis do volante para posicaoar firmamente o volante pressionando-o apenas fortemente contra a mesa.
(2) Pode prender o fixador de montagem "classificado como Y" à extremidade da mesa atraves dosinous orificios escondidos no painei frontal do chassis do volante.

Recomendamos-lhe seguir osinous primeiros passos (1 & 2) para colocar a roda firmamente e certificar que não se solte durante o jogo.

2. Instalacao paraSYSTEMA PC

(1) Certifique-se que o seu PC está ligado.
(2) Insira o disco do controlador na unidade de CD-ROM e o programa de configuração irá,iniciar automaticamente. Se tal não acontecer, inic é o programa de configuração manualmente selecionando Iniciar/Executor, insira "E:\setup" (onde "E"representa a localização da unidade de CD-ROM) e, de seguida, prima a teça Enter.
(3) Para construir a instalação do controlador siga as instruções que aparecem no ecra.
(4) Depois da instalação está conclusu, pode conectar o conector USB do cabo à porta USB do seu computador. Nota: Se o conectar a um Hub USB deve liga-lo antes a connexão uma vez que este necessita de, pelo menos, 500mA para operar a funcao de vibrationsao.
(5) Conecte o adaptador AC ao chassis do volante. Neste momento o volante irá rodar para a direita e esquerda para regular e testar, não toque no volante. (só para Modelos de Resposta de Força)
(6) Clique em Iniciar / Definições / Paine de controlo e clique das vezes noicone “Controladores de jogos” ou “Opções de jogos”.
(7) Certifique-se que a base do volante está posicionada firmamente e colque os pedais no chao num local de fácil acesso. Nota: Não colque os pedais numa superficie escorregadia.
(8) Ligue o conector dos pedais ao volante.
(9) Pode calibrar e testar o seu controlador de jogos no eça "Controladores de jogos" ou "Opções de jogos"
(10) Quando terminar a calibração e os testes pode,iniciar qualquer jogo.

Important:

(1) O controlador irá funciona com o DirectX 7.0a ou uma versão mais recente no PC. Verifique a versão do DirectX no seu Sistema e, se necessário,actualize a mesma.
(2) O efeito de vibração ocorre de acordo com o software do jogo.

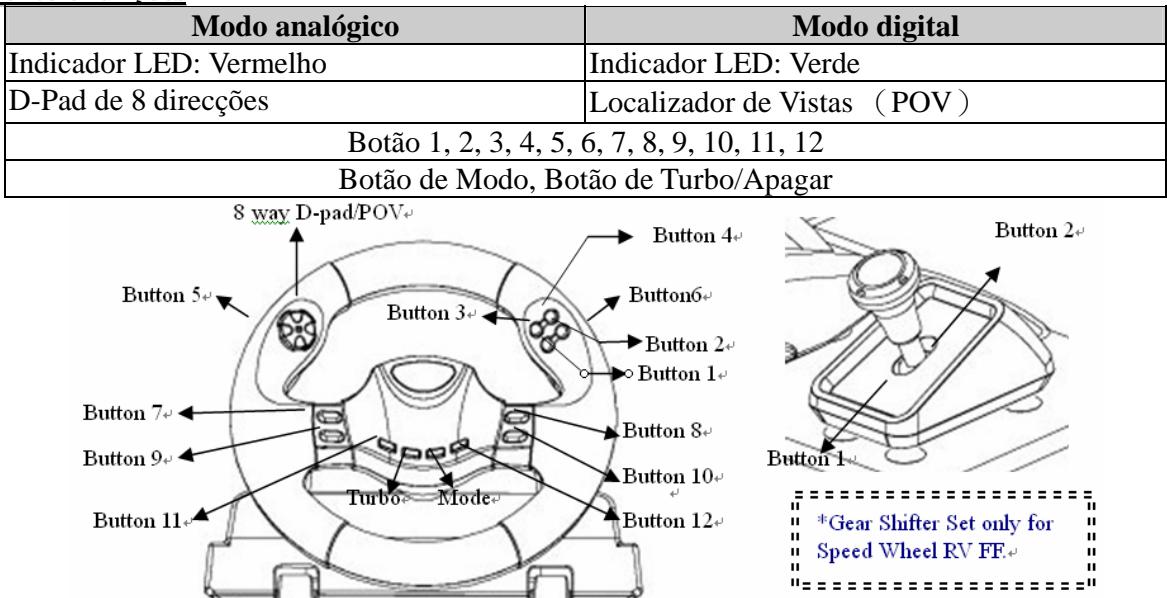

3. Funcionamento e funções

Configuração de Turbo

(1) Mantenha pressionado o botão de Turbo.
(2) Pressione "uma vez" o botão que quiser configurar em estado de auto repeticao ou rápido (Turbo).
(3) Depois de estabelecar funcao de Turbo, quando pressionar o botao que aoro tem a funcao de Turbo, o LED dardejar. Se nao carregar no botao configurado para a funcao de Turbo, o modo LED estara sempre aceso.
(4) Para apagar a funcao de Turbo, mantenha pressionado o botao de Turbo e pressione de novo o botao configurado para ser Turbo. Agora o modo LED estara sempre aceso.

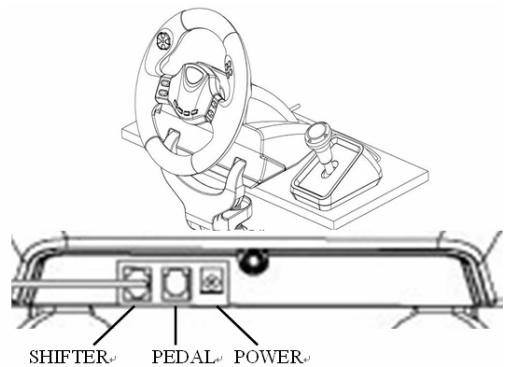

1. Montando o seu Speed Wheel RV(FF)

(1) Use quatre poderosos copos de succão sob a parte debaixo do chassis do volante, assim você pode posicionarfirmemente ovolante adireção empurrando-a para baixo na mesa, com firmeza.
(2) Você pode prender o fixador de montagem ' tipo-Y" na borda da mesa, através deinous orificios ocultos no pailen frontal do chassis do volante.

Recomenda-se a utilizesçao de eles os passos (1 e 2) para posicaoar firmamente o volante, garantindo que ele nao afrouxe durante o jogo.

2. Instalacao paraSYSTEMA PC

(1) Assegure-se de que o computador está ligado.
(2) Insira o disco do driver no drive do CD-ROM, e o programa de ajuste,iniciará automaticamente. Se não, inicia o programa de ajustemanualmente selecionando Start/Run e digite “E:\setup” (onde “E”representa o local no dirve do CD-ROM), e entao pressione a tecla Enter.
(3) Siga as instruções daanela para finalizar a instalação do driver.
(4) Após completeness, você pode connectar o connector USB do cabo na porta USB do seu computador.

Nota: Se você conectá-lo a um hub USB, energia-o après a conexão, às eles necessita pelo menos 500mA para operar a funcção vibração.

(5) Conecte o adaptador de energia AC com o chassi do volante. Neste momento, o volante vai girar para a direita e para a esquerda para regulagens e testes, Não toque no volante. (somente para o Modelo Force Feedback)
(6) Clique Start / Setting / Control Panel (Iniciar/Ajustando/Painel de Controle no icone "Game controller" ou "Gaming Options".
(7) Asseguire-se de que a base do volante estja firmamente posicionada e colque os pedais no chao, num local de fácil alcance.

Nota: Nao coloque os pedais numa superficie escorregadia

(8) Conecte o conector do pedal no volante.
(9) Vous peut calibrar et testar seuis game controller na tela "Game controller" ou "Gaming Options".
(10) Quando você conheir a calibragem e testes, você pode jogar qualquer game.

Important:

(1) O driver irá funcional com o DirectX 7.0a ou uma versão mais recente nosystema PC. Verifique a versão DirectX do seuSYSTEMA, e atualize se necessário.
(2) O efeito de vibração ocorre de acordo com o software do game.

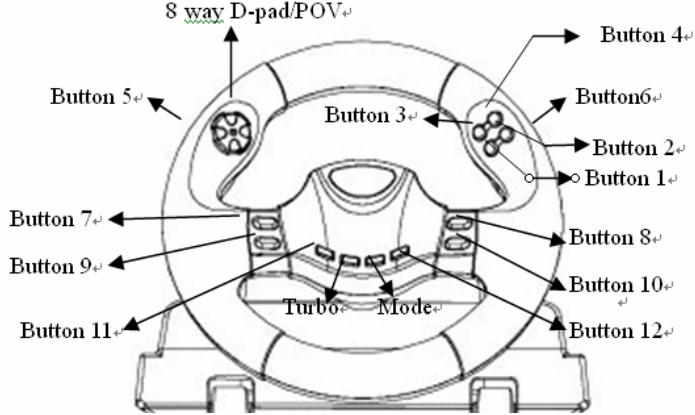

3. Operacao e funcaoes

Modo analógico	Modo digital
LED指示器: Vermelho	LED指示器: Verde
Direcional com 8 direções	View Finder - Modo de visão (POV)
Botões 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
Botão de Modo, Botão Turbo/Limpar

Configuração do Turbo

(1) Primeiro, pressione e segure o botão Turbo.
(2) Pressione uma vez o botão que você deseja configurar para repetiçao automatica ou modo de disparo rápido (Turbo).
(3) Após configurar a função Turbo, ao pressionar o botão que você selecionou para esta função, o LED piscará. Se você não escolher nenhum botão para a função Turbo, o LED ficará sempre acesso.
(4) Para remove a funcão Turbo, pressione e segure o botão Turbo e pressione o botão selecionado para a funcção Turbo novamente. Agora, o modo LED ficará sempre acesso.
